HYDRAULISCHER WULSTABBRÜSTER

MODELL: ND6225

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

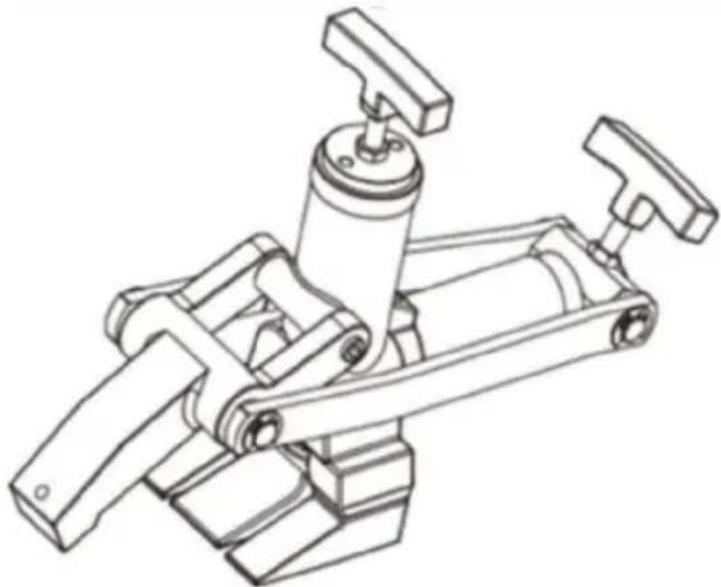

HYDRAULIK WULSTÖRER

MODELL: ND6225

Ersatzteil		47,5 × 3 O	45x38x5 Y 36,7 × 3,5 O
Ersatzteile	Ringe × 2	Ring × 1	Ringe × 2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

SICHERHEITSHINWEISE

Um Personen- oder Sachschäden bei der Verwendung dieses Produkts zu vermeiden, lesen und Befolgen Sie alle GEFAHREN, WARNHINWEISE, VORSICHTSMASSNAHMEN und ANWEISUNGEN, die diesem Produkt beigefügt oder im Lieferumfang enthalten.

1. Beachten Sie die Hinweise des Reifenherstellers und des Fahrzeugherstellers

beim Luftablassen, Demontieren, Montieren und Aufpumpen von Reifen.

1. Diese Bedienungsanleitung ist nicht auf eine bestimmte Felge anwendbar. Wenden Sie sich daher an Fragen Sie Ihren Felgenhersteller nach der richtigen Vorgehensweise für Ihre Felge.

WARNUNG

Um schwere Verletzungen zu vermeiden, tragen Sie immer geeignete Schutzausrüstung, wie z. B. harte Hüte, Schutzbrillen, Handschuhe und Schuhe mit Stahlkappen beim Einsatz hydraulischer Geräte.

BESCHREIBUNG

Der Wulstabdrücker wird bei allen Felgentypen außer 5-teiligen Erdbewegungsfelgen verwendet und durch Lufthydraulikpumpen mit max. 0.000 psi Ausgangsdruck aktiviert. Er ist ideal für den Einsatz mit LKWs, Ackerschleppern, Planierraupen, Mähdreschern und Rückezugreifen.

PRODUKTPARAMETER

Modell	ND6225
Maximaler Druck	10.000 psi
Betriebsbereich	5 Zoll / 127 mm
Farbe	Gelb

BETRIEB

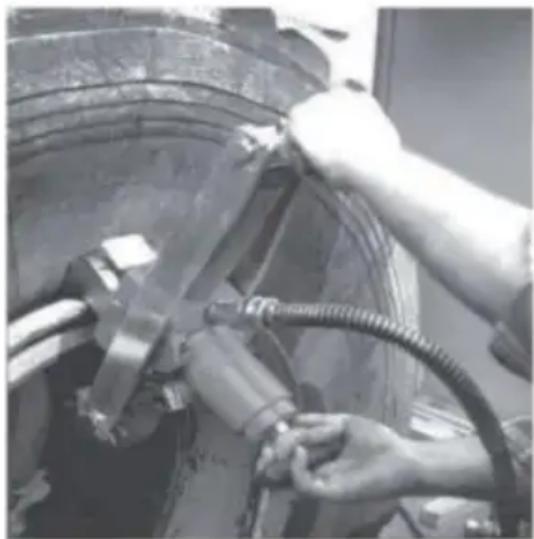

Die optionale Luft-/Hydraulikpumpe kann einen Flüssigkeitsdruck von bis zu 10.000 psi erzeugen. Halten Sie beide Hände an den Griffen und von der Klemmbacke oder der Abdrückzunge fern. Stellen Sie sich dass das Werkzeug richtig auf der Felge ausgerichtet ist, bevor Sie den Wulst abdrücken. Betreiben Sie die Luft-/Hydraulikpumpe nicht weiter, wenn die Abdrückstange vollständig ausgefahren ist. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Schäden am Gerät führen.

1. Stellen Sie sicher, dass der Reifen vollständig entleert ist.
2. Schließen Sie den Schlauch einer Luft-/Hydraulikpumpe an die Hydraulikkupplung am Wulstabdrücker an. Schließen Sie die Luftzufuhrleitung an die Luft-/Hydraulikpumpe an.
3. Die Luftzufuhr sollte 5-10 CFM bei 100 psi betragen, um die richtigen Betriebseigenschaften zu erzielen.
   Darüber hinaus sollte die Luftleitung mit einem Luftleitungsfilter ausgestattet sein.
4. Positionieren Sie den Reifenabdrücker so, dass die Stellschraube mit Ringschneide in der Backe fester Kontakt mit der Felge hat und die Zähne in der Spalte zwischen den Wulst des Reifens und der Felge.
5. Wenn ein Reifen einen Schmutzfänger hat, müssen Sie möglicherweise zwei gerade Reifenheber zwischen Felge und Reifenwulst treiben, um einen Ansatzpunkt für die Zähne zu erhalten. Treten Sie auf das PUMPEN-Ende des Pumpenpedals. Die Klemmstange beginnt sich auszufahren und die Backe greift die Felge.

Vorsicht

Stellen Sie sicher, dass die Zähne zwischen Felge und Wulst passen. Wenn nicht, drücken Sie das Ende des Pumpenpedals mit der Entriegelungstaste und richten Sie das Werkzeug neu aus. Wenn das Werkzeug nicht wenn die Brechstange nicht richtig positioniert ist, kann das Ausfahren der Brechstange das Werkzeug beschädigen. Weiter Pumpen, bis die Zunge des Wulstbrechers den Wulst von der Felge drückt. Drücken Sie das RELEASE-Ende des Pumpenpedals

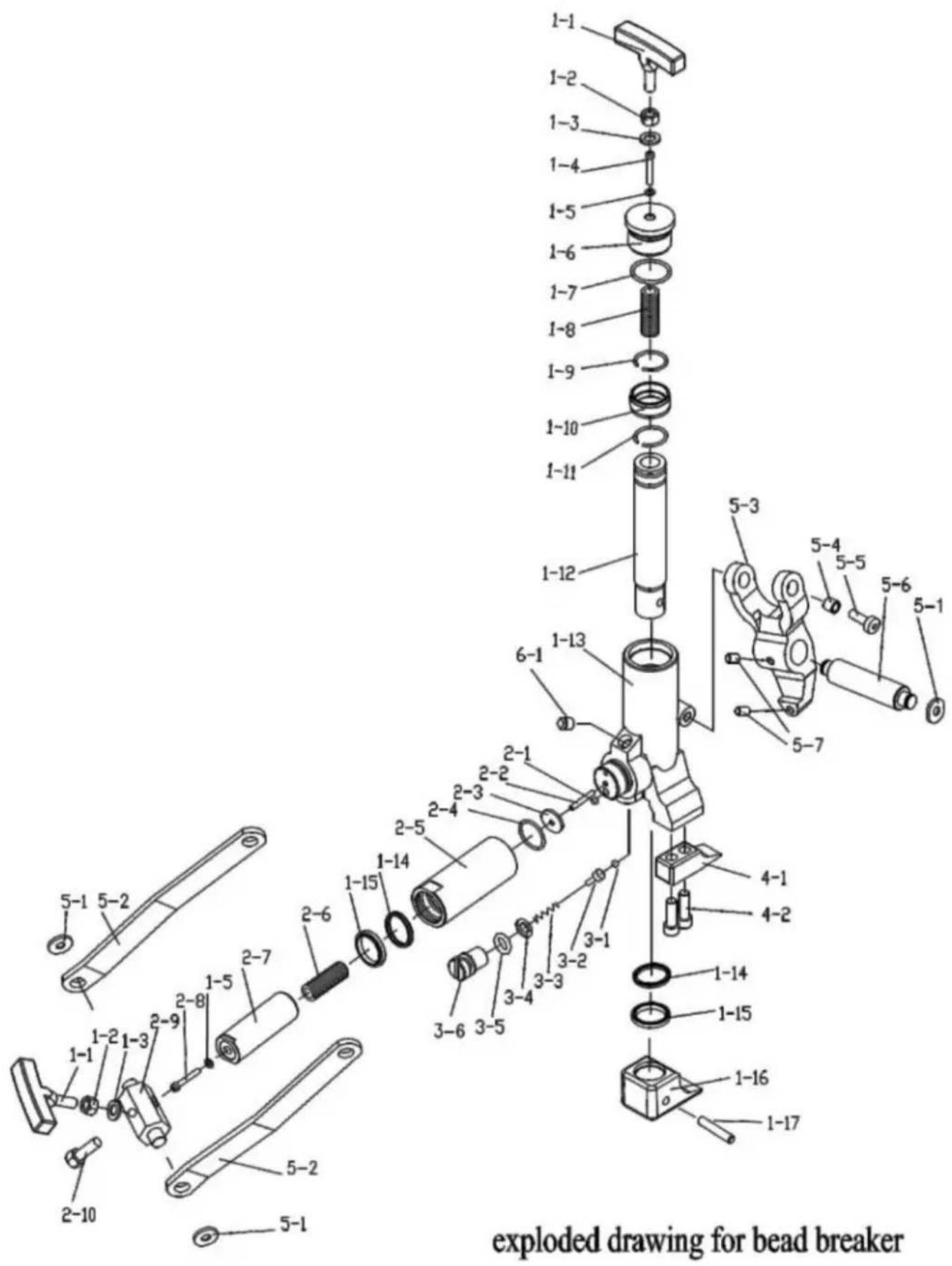

TEILELISTE

ARTIKELB	ESCHREIBUNG		ARTIKELB	SCHREIBUNG
1-1	handhaben		2-6	Frühling
1-2	M12 Mutter		2-7	Kolbenstange
1-3	ÿ12 Unterlegscheibe			M5x 70 Schraube2-8
1-4	M5 x 50 Schraube		2-9	Gelenkblock
1-5 y5 Kupferscheibe Zylinderdeckel				M12x45 Schraube2-10
1-6	O-Ring Feder A		3-1	ÿ8 Stahlkugel
1-7			3-2	Kugelsitz
1-8			3-3	Frühling
1-9			3-4	ÿ12 Kupferscheibe
1-10			3-5	Kupferscheibe
1-11			3-6	M12 x20 Schraube
1-12	Sicherungsring		4:1	Linker Fuß
1-13	Buchse Sicherungsring Kolbenstange Zylinderkörper		4:2	M10x15 Schraube
1-14	Y-Dichtung		5-1	Sicherungsring
1-15	Buchse		5-2	Verbindungsstange
1-16	Extrusionsschenkelstift		5-3	Klaue
1-17			5-4	Buchse
2:1	ÿ6 Stahlkugel		5-5	M10x25 Schraube
2-2	M6 x 30 Schraube		5-6	Welle
2-3	Waschmaschine		5-7	schrauben
2-4	O-Ring-		6-1	Stecker
2-5	Zylinder

SVMPTOM	WAHRSCHENLICHE URSACHE
Auch Stangen lassen sich verlängern LANGSAM	Unzureichender Hydraulikdruck der Pumpe1. Luftzufuhr prüfen (5-10CFM@100PSI)2. Überprüfen Sie den Abstand der Einlass-Rückschlagkugel. Die Kugel muss bündig oder unter dem Ende des Filteradapters.
STANGEN KÖNNEN NICHT EINFAHREN	Hydraulikpumpe löst nicht1. Schmutz unter dem Pedal im Bereich des Ablassventils – Pedal reinigen.Das Lager auf der Unterbrecherstange ist falsch ausgerichtet. Korrigieren oder ersetzen.Gebrochene oder schwache Federn – ersetzen.
BEIDE STANGEN FAHREN AUS GLEICHZEITIG	Der Hydraulikdruck im Brecherzylinder steigt an, bevor Klemmstange ist vollständig ausgefahren.1. Sequenzkugel sitzt nicht oder ist gebrochen oder schwachFeder korrigieren oder ersetzen.2. Lose Schraube und Kugel sitzen nicht richtig – korrigieren oder ersetzen
Brechtstange RÜCKZUG NACH KLEMMSTANGE	Der Hydraulikdruck im Brecherzylinder wird nicht freigesetzt.1. Die Flüssigkeitsrücklaufkugel ließ sich nicht neu einsetzen, korrigieren oder ersetzen.2. Schmutz verstopft Rücklaufanschluss reinigen. Schwache oder gebrochene Feder in Brecherzylinder-Ersetzen
PUMPE NICHT ERWIDERN	Luftkolben steckt fest.1. Prüfen Sie die Zylinderbohrung der Pumpe auf Verschmutzung oder Schmierung.2. Kolbenstößel dichtet nicht ab – ersetzen
PUMPE Erwidert RAW WIRD NICHT VERLÄNGERN	Überprüfen Sie die Grundierung.1. Drücken Sie sowohl das Luftventil als auch das Hydraulikablassventil am gleichzeitig.
PUMPE ERWEITERT RAM ABER WIRD NICHT HALTEN SYSTEM DRUCK	1. Auslassrückschlagkugel dichtet nicht richtig ab – Korrigieren oder ersetzen2. Der Mechanismus des Ablassventils ist nicht richtig dicht. Überprüfen Sie Stift, Kugel. Ventilkegel und Ventilhalter lösen - richtig oder Ersetzen.
PUMPE ERWEITERT RAM ABER WIRD NICHT BUILO BIS MAXIMAL DRUCK. KEINE SICHTBAREN ZEICHEN VON LECKAGE	1. Luftzufuhr prüfen (5-10 CFM@100psl)2. Auf interne Lecks prüfen.A. Ventilmechanismus freigeben.B. Einstellung des Niederdruckventils.C. Einlass-Rückschlagkugel sitzt nicht richtig – Korrigieren oder ersetzen
PUMPE ERWEITERT RAM ABER WIRD NICHT BAUEN MAXIMAL DRUCK.SICHTBAR Anzeichen für Leckagen DURCH LUFT AUSPUFFTOPF	1. Kolbenbaugruppe prüfenA. Ersetzen Sie die Kupferdichtung und montieren Sie sie in vertikaler Positio B. Positionspackung ersetzen.
