GEBRUIKSAANWIJZING ND6225 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

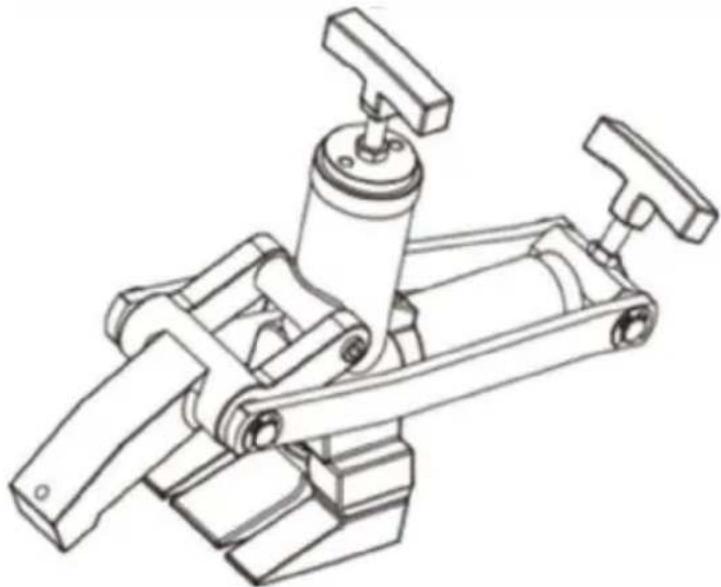

HYDRAULISCH KRALENBREKER

MODEL: ND6225

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen:

Lees de gebruiksaanwijzing zorgvuldig door.

VEILIGHEIDSINFORMATIE

Om persoonlijk letsel of materiële schade te voorkomen tijdens het gebruik van dit product, dient u de onderstaande instructies te lezen en te volgen.

Volg alle GEVAREN, WAARSCHUWINGEN, VOORZORGSMAATREGELEN en INSTRUCTIES die zijn die bij dit product zijn bevestigd of erbij zijn inbegrepen.

1. Volg de instructies van de bandenfabrikant en de voertuigfabrikant

bij het leeg laten lopen, demonteren, monteren en oppompen van banden.

1. Deze gebruiksaanwijzing is niet van toepassing op een specifieke velg. Neem daarom contact op met Neem contact op met de velgfabrikant voor de juiste procedure voor uw velg.

WAARSCHUWING

Om ernstig persoonlijk letsel te voorkomen, moet u altijd de juiste beschermende uitrusting dragen, zoals harde Draag een muts, veiligheidsbril, handschoenen en schoenen met stalen neuzen bij het gebruik van hydraulische apparatuur.

BESCHRIJVING

De Bead Breaker wordt gebruikt op alle soorten velgen, behalve 5-delige earth mover velgen, geactiveerd door luchthydraulische pompen met maxjmu10,000psi output druk. Het is ideaal voor gebruik met vrachtwagens, landbouwtractoren, graders, maaidorsers en skidderbanden.

PRODUCTPARAMETERS

Model	ND6225
Maximale druk	10000psi
Werkingsbereik	5 inch / 127 mm
Kleur	Geel

WERKING

De optionele lucht-/hydraulische pomp kan een vloeistofdruk tot 10.000 psi genereren. Houd beide handen aan de handgrepen en uit de buurt van de klembek of breektong. Zorg ervoor dat het gereedschap goed is uitgelijnd op de velg voordat u de kraalbreekactie toestaat. Blijf de lucht-/hydraulische pomp niet gebruiken als de breekstang volledig is uitgeschoven. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel of schade aan de apparatuur.

1. Zorg ervoor dat de band volledig leeg is.
2. Sluit de slang van een lucht-/hydraulische pomp aan op de hydraulische koppeling op de Bead Breaker-tool. Sluit de luchttoevoerleiding aan op de lucht-/hydraulische pomp.
3. De luchttoevoer moet 5-10 CFM bij 100 psi zijn om de juiste bedrijfseigenschappen te verkrijgen. Bovendien moet de luchtleiding zijn uitgerust met een luchtfilter.
4. Plaats de Bead Breaker zo dat de stelschroef met de kop in de kaak stevig contact maakt met de rand en de tanden in de spleet tussen de hiel van de band en de velg.
5. Wanneer een band een vuilnisbak heeft, moet u mogelijk twee rechte bandenlichters tussen de velg en de bandhiel plaatsen om een startpunt voor de tanden te krijgen. Stap op het PUMP-uiteinde van het pomppedaal. De klemstang begint uit te strekken en de kaak grijpt de velg vast.

Voorzichtigheid

Zorg ervoor dat de tanden tussen de rand en de kraal glijden. Als dat niet het geval is, drukt u op het RELEASE-uiteinde van het pomppedaal en richt u het gereedschap opnieuw uit. Als het gereedschap niet correct is gepositioneerd, kan het uitschuiven van de breekstang het gereedschap beschadigen. Ga door pompen totdat de lip van de Bead Breaker de kraal los van de velg duwt.

Druk op het RELEASE-uiteinde van het pomppedaal

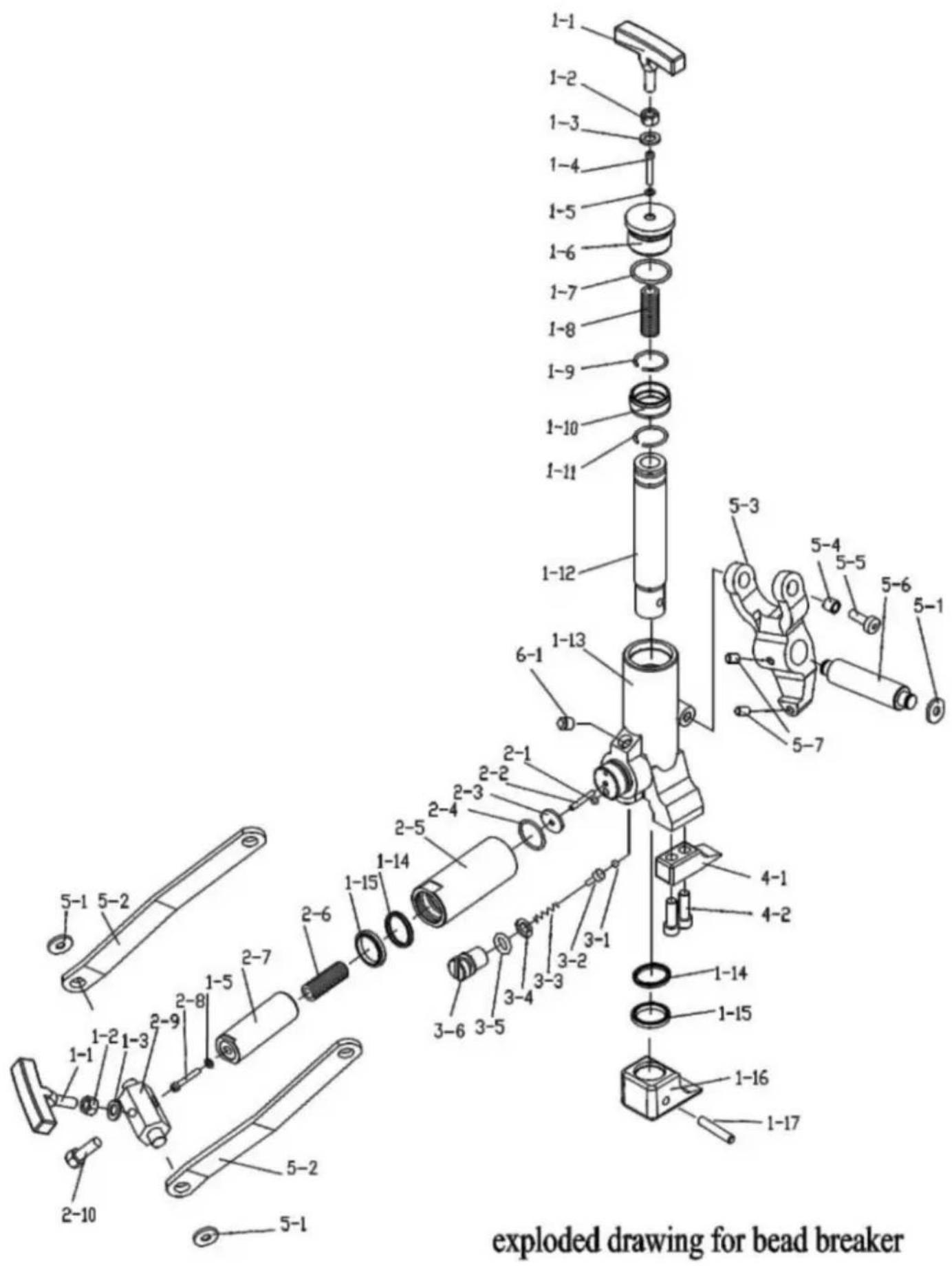

ONDERDELENLIJST

ITEMBESCHRIJVING			ITEMBESCHRIJVING
1-1	hendel		2-6	lente
1-2	M12 moer		2-7	zuigerstang
1-3	ÿ12 ring			M5x 70 schroef2-8
1-4	M5 x 50 schroef		2-9	gewrichtsblok
1-5ÿ5 koperen ring cilinderkap o- ring veer A			2-10	M12x 45 bout
			3-1	ÿ8 stalen bal
1-7			3-2	balzitting
1-8	borgring		3-3	lente
1-9	bus		3-4	ÿ12koperen ring
1-10	borgring		3-5	koperen ring
1-11	zuigerstang		3-6	M12 x20 schroef
1-12			4-1	Linker voet
1-13	cilinderlichaam		4-2	M10x15 schroef
1-14	Y-zegel		5-1	borgring
1-15	bus		5-2	Verbindingsstang
1-16	Extrusie pootpen		5-3	klauw
1-17			5-4	bus
2-1	ÿ6 stalen kogel		5-5	M10x25 schroef
2-2	M6 x 30 schroef		5-6	schacht
2-3	wasmachine		5-7	schroef
2-4	O-ring		6-1	plug
2-5	cilinder

SVMPTOM	WAARSCHIJNLIJKE OORZAAK
STAVEN SCHUIVEN TE VEEL UIT LANGZAAM	Onvoldoende hydraulische druk van de pomp1. Controleer de luchttoevoer (5-10CFM@100PSI)2. Controleer de speling van de inlaatcontrolekogel, de kogel moet gelijk liggen of onder het uiteinde van de filteradapter.
STAVEN FALEN INTREKKEN	Hydraulische pomp laat niet los1. Vuil onder het pedaal in het gebied van de ontluchtingsklep: maak het pedaal schoon.Het lager op de breekstang is niet goed uitgelijnd. Corrigeer of vervang het Gebroken of zwakke veren - Vervangen.
BEIDE STAVEN STREPEN UIT TEGELIJKERTIJD	De hydraulische druk in de brekercilinder neemt toe voordat klemstang is volledig uitgeschoven.1. Volgorde bal niet geplaatst of gebroken of zwak veercorrigeren of vervangen.2. Losse schroef en kogel zit niet goed - corrigeer of vervang
BREKERSTANG INTREKKEN NA KLEMSTANG	De hydraulische druk in de brekercilinder wordt niet vrijgegeven.1. De vloeistofretourkogel is niet opnieuw geplaatst. Corrigeer of vervang deze niet.2.Vuil verstopt retourpoort schoon. Zwakke of gebroken veer in brekercilinder-Vervangen
POMP DOET NIET RECIPROCEREN	Luchtzuiger zit vast.1. Controleer de cilinderboring van de pomp op verontreiniging of gebrek aan smering.2. Zuigerklep sluit niet af - Vervangen
POMP RECIPROCAAT RAW ZAL NIET VERLENGEN	Controleer prime.1. Druk zowel de luchtklep als de hydraulische ontluchtingsklep in tegelijkertijd.
POMP VERLENGT RAM MAAR ZAL NIET HOUDEN SYSTEEM DRUK	1. Uitlaatcontrolekogel sluit niet goed af - Corrigeer of vervang2. Ontgrendelingsklepmechanisme sluit niet goed af. Controleer pin, bal. Poppet en poppethouder loslaten-Corrigeren of Vervangen.
POMP VERLENGT RAM MAAR ZAL NIET BOUWEN NAAR MAXIMAAL DRUK.GEEN ZICHTBARE TEKENEN VAN LEKKAGE	1. Controleer de luchttoevoer (5-10CFM@100psl)2. Controleer op interne lekkage.A. Ontluchtingsventielmechanisme.B. Instelling van de lage overdrukklep.C. Inlaatcontrolekogel zit niet goed - Corrigeer of vervang
POMP VERLENGT RAM MAAR ZAL NIET BOUWEN MAXIMAAL DRUK.ZICHTBAAR TEKEN VAN LEKKAGE DOOR DE LUCHT UITLAATDEMPER	1. Controleer de zuiger-subassemblageA. Vervang de koperen pakking en monteer het geheel in verticale positie.B. Plaats de positiepakking terug.
