ND6225 - Narzędzie hydrauliczne Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Hydrauliczny ściągacz stopek (tarcza stopek)
Marka	Vevor
Model	ND6225
Maksymalne ciśnienie	10 000 psi (689 bar)
Zakres roboczy (skok)	127 mm (5 cali)
Kolor	Żółty
Zasilanie	Zewnętrzna pompa pneumatyczna/hydrauliczna (sprężone powietrze: 5-10 CFM przy 100 psi)
Typ kompatybilnych obręczy	Wszystkie typy, z wyjątkiem 5-częściowych obręczy do robót ziemnych
Zastosowania	Opony do ciężarówek, ciągników rolniczych, równiarek, kombajnów, skiderów
Główny materiał	Wytrzymała stal
Waga	Około 15 kg (szacunkowo)
Wymiary (Dł. x Szer. x Wys.)	Około 60 x 30 x 20 cm (szacunkowo)
Funkcje	Łamanie stopki opony w celu jej demontażu
Bezpieczeństwo	Nosić ŚOI (kask, okulary, rękawice, obuwie ochronne); trzymać ręce z dala od szczęki
Konserwacja	Sprawdzać poziomy powietrza, czyścić zawór bezpieczeństwa, sprawdzać sprężyny i kulki zaworowe
Części zamienne	Dostępne (patrz lista części w instrukcji)
Naprawialność	Naprawialne przez użytkownika (uszczelki, kulki, sprężyny)
Gwarancja	Elektroniczny certyfikat gwarancji przez www.vevor.com/support
Instrukcja obsługi	Dostępna w formacie PDF na notice-facile.com

Często zadawane pytania - ND6225 Vevor

Dlaczego tłoczyska wysuwają się zbyt wolno?

Sprawdź zasilanie powietrzem (5-10 CFM przy 100 psi) oraz luz kulki sterującej wlotem. Kulka powinna znajdować się na równi lub poniżej końcówki adaptera filtra.

Co zrobić, jeśli tłoczyska nie cofają się?

Oczyść brud spod pedału przy zaworze bezpieczeństwa. Sprawdź, czy łożysko jest dobrze ustawione na tłoczysku wyłącznika, i wymień pęknięte lub słabe sprężyny.

Dlaczego oba tłoczyska wysuwają się jednocześnie?

Może to wynikać z nieprawidłowo ustawionej, pękniętej kulki sekwencyjnej lub słabej sprężyny. Popraw lub wymień kulkę i sprawdź śrubę regulacyjną.

Tłoczyszko wyłącznika cofa się po tłoczyszku zaciskowym: co robić?

Sprawdź kulkę powrotną cieczy – nie osadza się prawidłowo. Oczyść zatkany otwór powrotny. W razie potrzeby wymień sprężynę cylindra wyłącznika.

Pompa nie działa, co sprawdzić?

Sprawdź, czy tłok powietrzny nie jest zablokowany, czy otwór cylindra pompy jest czysty i nasmarowany, oraz czy zawór tłoka zamyka się szczelnie.

Jak prawidłowo używać hydraulicznego ściągacza stopek?

Całkowicie spuść powietrze z opony. Podłącz pompę pneumatyczną/hydrauliczną. Ustaw narzędzie tak, aby śruba regulacyjna dotykała obręczy, a zęby znajdowały się w szczelinie między stopką a obręczą. Pompuj, aż stopka zostanie usunięta.

Jakie ŚOI są zalecane podczas korzystania z tego narzędzia?

Zawsze noś kask ochronny, okulary ochronne, rękawice i buty ze stalowym noskiem.

Pompa wysuwa siłownik, ale nie utrzymuje ciśnienia: dlaczego?

Sprawdź kulkę sterującą wylotem oraz mechanizm zaworu bezpieczeństwa. Kulka lub sworzeń mogą być nieprawidłowo ustawione.

Czy występuje wyciek powietrza przez tłumik wydechu?

Sprawdź podzespół tłoka: wymień uszczelkę miedzianą, montując ją pionowo, i w razie potrzeby wymień okładzinę pozycyjną.

Gdzie znaleźć oryginalną instrukcję lub pomoc techniczną?

Instrukcja dostępna jest na stronie notice-facile.com. Pomoc techniczną można uzyskać na www.vevor.com/support.

INSTRUKCJA OBSŁUGI ND6225 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

HYDRAULICZNY ZBIJAK OBREÇZY

MODEL: ND6225

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

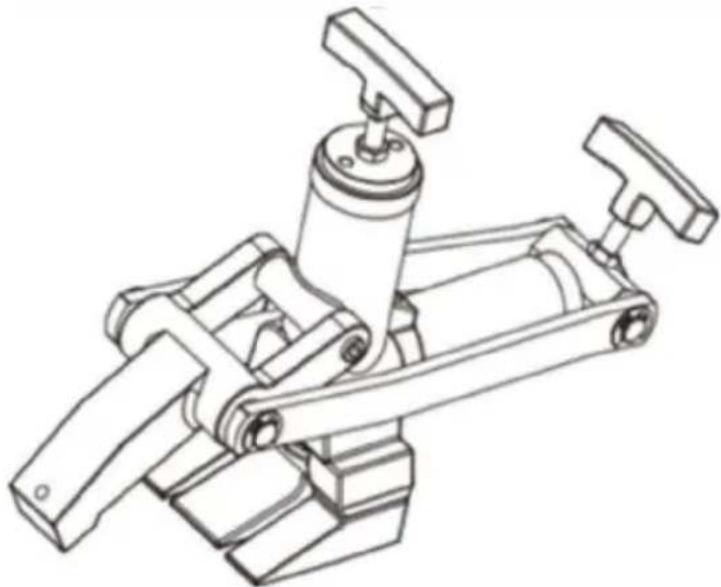

HYDRAULICZNY

ŁAMACZ KORALIKÓW

MODEL: ND6225

ZapasowyStrony			45x 38x5 Y 47,5x3 O 36,7:
	pierścień × 2	pierścień × 1	pierścień × 2

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.

Przeczytaj uważnie instrukcję obsługi.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Aby uniknąć obrażeń ciała lub uszkodzenia mienia podczas korzystania z tego produktu, należy przeczytać i przestrzegać wszystkich NIEBEZPIECZEŃSTW, OSTRZEŻEŃ, PRZESTROG i INSTRUKCJI, które są dołączone do tego produktu lub dołączone do niego.

1. Postępuj zgodnie z instrukcjami producenta opon i producenta pojazdu.

podczas spuszczania powietrza, demontażu, montażu i pompowania opon.

1. Niniejsza instrukcja obsługi nie dotyczy żadnej konkretnej obręczy. Dlatego skontaktuj się z

skontaktuj się z producentem felgi, aby uzyskać informacje na temat prawidłowej procedury dla Twojej felgi.

OSTRZEŻENIE

Aby uniknąć poważnych obrażeń ciała, zawsze noś odpowiedni sprzęt ochronny, taki jak twardy ochraniacz. Podczas obsługi sprzętu hydraulicznego należy nosić czapki, okulary ochronne, rękawice i buty ze stalowymi noskami.

OPIS

Bead Breaker jest stosowany do wszystkich typów felg, z wyjątkiem felg do koparek ziemnych składających się z 5 części, aktywowanych przez pompy pneumatyczne o maksymalnym ciśnieniu wyjściowym 0,000 psi. idealny do stosowania z ciężarówkami, ciągnikami rolniczymi, równiarkami, kombajnami. I oponami do skidderów.

PAREMETRY PRODUKTU

Model	ND6225
Maksymalne ciśnienie	10000 psi
Zasięg działania	5 cali / 127 mm
Kolor	Żółty

DZIAŁANIE

Opcjonalna pompa pneumatyczna/hydrauliczna jest w stanie wytworzyć ciśnienie płynu do 10 000 psi. Trzymaj obie ręce na uchwytach i z dala od szczęki zaciskowej lub języka hamulca. Upewnij się, że narzędzie jest prawidłowo wyrównane na feldze przed umożliwiażiem zerwania stopki. Nie kontynuuj obsługi pompy pneumatycznej/hydraulicznej po całkowitym wysunięciu trzpienia hamulca. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie sprzętu.

1. Upewnij się, że opona jest całkowicie spuszczona z powietrza.
2. Podłącz wąż pompy pneumatycznej/hydraulicznej do złącza hydraulicznego narzędzia Bead Breaker. Podłącz przewód doprowadzający powietrze do pompy pneumatycznej/hydraulicznej.
3. Dopływ powietrza powinien wynosić 5-10 CFM przy 100 psi, aby uzyskać właściwe parametry robocze. Ponadto linia powietrza powinna być wyposażona w filtr powietrza.

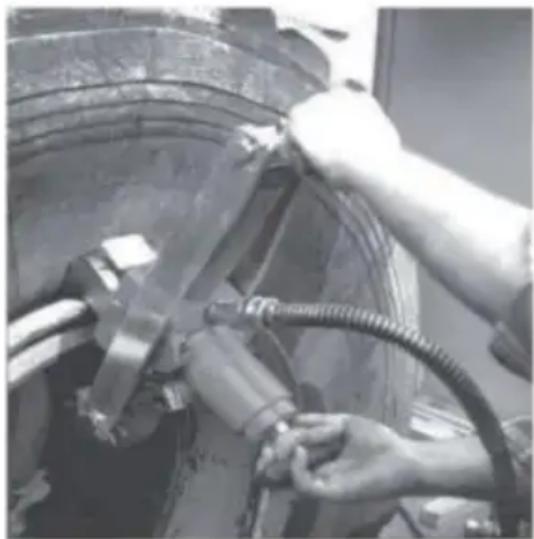

4. Umieść łamacz koralików tak, aby śruba ustalająca w szczęce miała solidny kontakt z obręczą, a zęby znajdowały się w szczelinie między stopka opony i felga.
5. Jeśli opona ma osłonę przeciwodpadową, może być konieczne wbcie dwóch prostych łyżek do opon między obręcz a stopkę opony, aby uzyskać punkt początkowy dla zębów. Naciśnij koniec pompy pedału pompki oznaczony jako PUMP. Pręt zaciskowy zacznie się wysuwać, a szczęka chwyci obręcz.

Ostrożność

Upewnij się, że zęby wsuwają się między obręcz i stopkę. Jeśli nie, naciśnij koniec RELEASE pedału pompki i ponownie ustaw narzędzie. Jeśli narzędzie nie jest

prawidłowo ułożony, wysunięcie pręta wyłącznika może uszkodzić narzędzie. Kontynuuj pompując do momentu, aż język Bead Breakera wypchnie koralik z obręczy.

Naciśnij koniec zwalniający pedału pompy

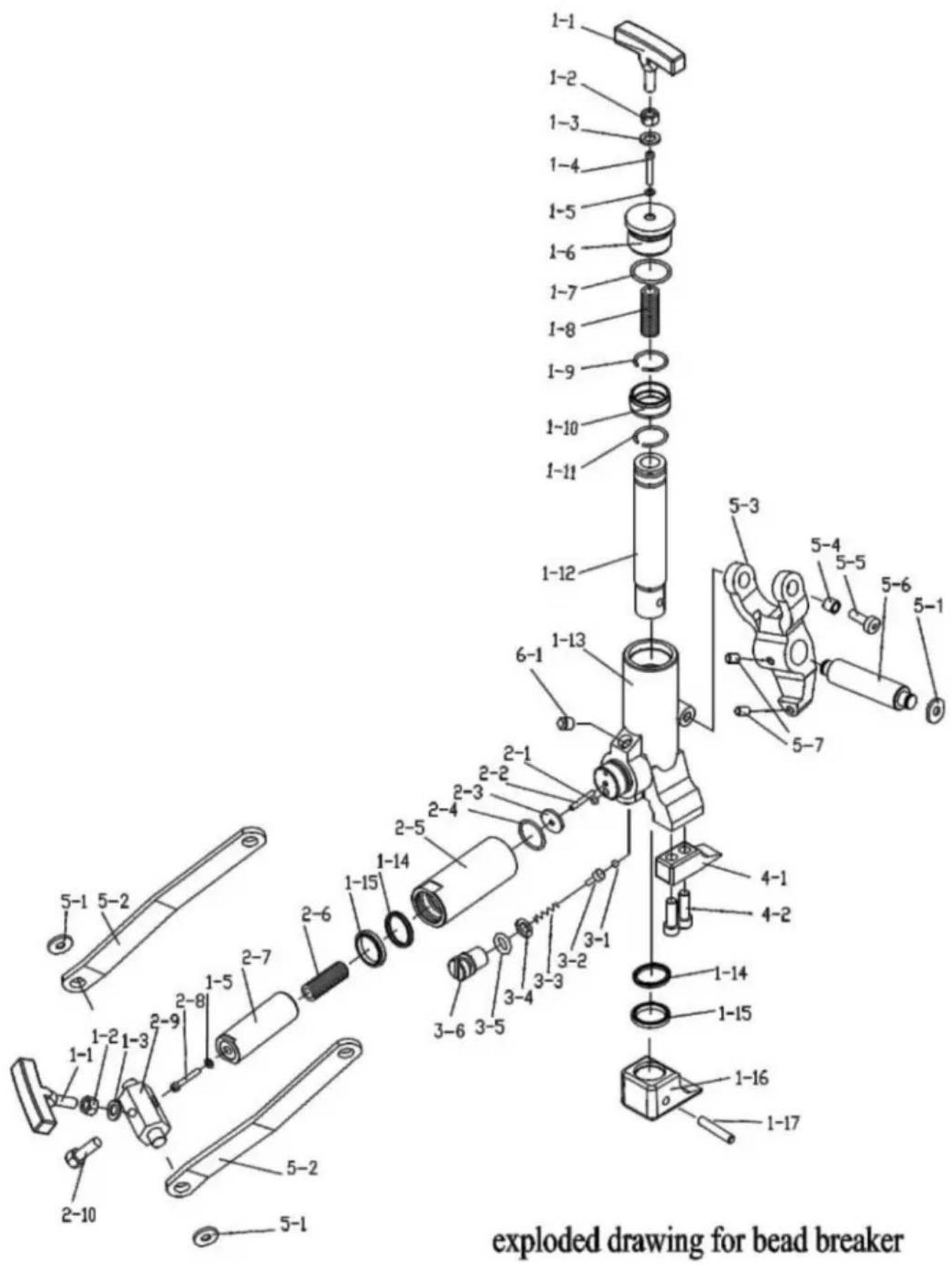

LISTA CZĘŚCI

OPIS PRZEDMIOTU			OPIS PRZEDMIOTU
1-1	uchwyt		2-6	wiosna
1-2	Nakrętka M12		2-7	tłoczysko
1-3	Podkładka Φ12		2-8	Śruba M5x70
1-4	Śruba M5 x 50		2-9	blok stawowy
1-5 Φ5 podkładka miedziana cylinder			2-10	Śruba M12x45
1-6	pierścień		3-1	Kula stalowa Φ8
1-7			3-2	siedzisko kulowe
1-8			3-3	wiosna
1-9	uszczelniający		3-4	Podkładka miedziana Φ12
1-10	sprężyna		3-5	podkładka miedziana
1-11	A tuleja		3-6	Śruba M12 x20
1-12	pierścienia		4-1	Lewa noga
1-13	uszczelniającego tłoczysko korpus cylindra		4-2	Śruba M10x15
1-14	Uszczelka Y		5-1	pierścień zatrzaskowy
1-15	tuleja		5-2	Pręt łączący
1-16	Kołek nogi		5-3	pazur
1-17	wytłaczarki		5-4	tuleja
2-1	Kula stalowa Φ6		5-5	Śruba M10x25
2-2	Śruba M6 x 30		5-6	wał
2-3	pralka		5-7	śruba
2-4	cylinder z		6-1	wtyczka
2-5	pierścieniem uszczelniającym

SVMPTOM	Prawdopodobna przyczyna
PRETY ROZCIĄGAJĄ SIĘ ZA DŁUGO POWOLI	Niewystarczające ciśnienie hydrauliczne pompy1. Sprawdź dopływ powietrza (5-10CFM@100PSI)2. Sprawdź luz kuli wlotowej, kula musi być na równi z lub pod końcem adaptera filtra.
PRETY NIE DZIAŁAJĄ WYCOFAĆ	Pompa hydrauliczna nie zwalnia1. Brud pod pedalem w okolicy zaworu spustowego - wyczyścić pedał. Łożysko jest niewspółosiowe na tłoczysku wyłącznika. Skorygować lub wymienić. Złamane lub słabe sprężyny - wymienić.
OBA PRETY SIĘ ROZCIĄGAJĄ W TYM SAMYM CZASIE	Ciśnienie hydrauliczne w cylindrze młota wzrasta przed pręt zaciskowy jest całkowicie wysunięty.1. Kula sekwencyjna nie osadzona, złamana lub słabaSkoryguj lub wymień sprężynę.2. Luźna śruba i kulka nie są osadzone - skoryguj lub wymień
Pręt wyłącznikaCofnij późniejPRĘT ZACISKOWY	Ciśnienie hydrauliczne w cylindrze młota nie jest uwalniane.1. Nie udało się ponownie zamontować ani wymienić kulki powrotnej płynu.2. Brud zatykający port powrotny. Słaba lub zepsuta sprężyna w cylinder wyłącznika-Wymień
POMPA NIEODWZAJEMNIAĆ	Zablokowany tłok pneumatyczny.1.Sprawdź, czy otwór cylindra pompy nie jest zanieczyszczony lub czy nie ma w nim braku powiet smarowanie.2. Tłok grzybkowy nie uszczelnia się - wymienić
POMPA ODwzajemnia sięSUROWE NIE BĘDZIEROZSZERZYĆ	Sprawdź liczbę główną.1. Naciśnij zawór powietrza i zawór spustowy hydrauliczny przy w tym samym czasie.
POMPA ROZSZERZA RAMALE NIE BĘDZIE TRZYMAĆSYSTEMCIŚNIENIE	1. Kula zwrotna wylotu nie uszczelnia się prawidłowo - skoryguj lub wymień2. Mechanizm zaworu upustowego nie uszczelnia się prawidłowo. Sprawdź szpilka, kulka. Zwolnij grzybek i uchwyt grzybka-Popraw lub Zastępować.
POMPA ROZSZERZA RAMALE NIE BUDUJE DO MAKSYMALNIE CIŚNIENIE.BRAK WIDOCZNYCH OZNAK PRZECIEK	1. Sprawdź dopływ powietrza (5-10CFM@100psl)2. Sprawdź, czy nie ma wycieków wewnętrznych.A. Mechanizm zaworu spustowego.B. Ustawienie zaworu bezpieczeństwa niskiego ciśnienia.C. Kula zwrotna wlotowa nie jest prawidłowo osadzona - skoryguj lub wymień
POMPA ROZSZERZA RAMALE NIE BĘDZIE BUDOWAĆ MAKSYMALNYCIŚNIENIE.WIDOCZNEOBJAW WYCIEKUPRZEZ POWIETRZETŁUMIK WYDECHOWY	1.Sprawdź podzespoł tłokaA. Wymień uszczelkę miedzianą i zmontuj w pozycji pionowej.B. Wymień uszczelnienie pozycji.
