BRUKSANVISNING ND6225 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULIK PÄRLBRYTARE

MODELL: ND6225

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

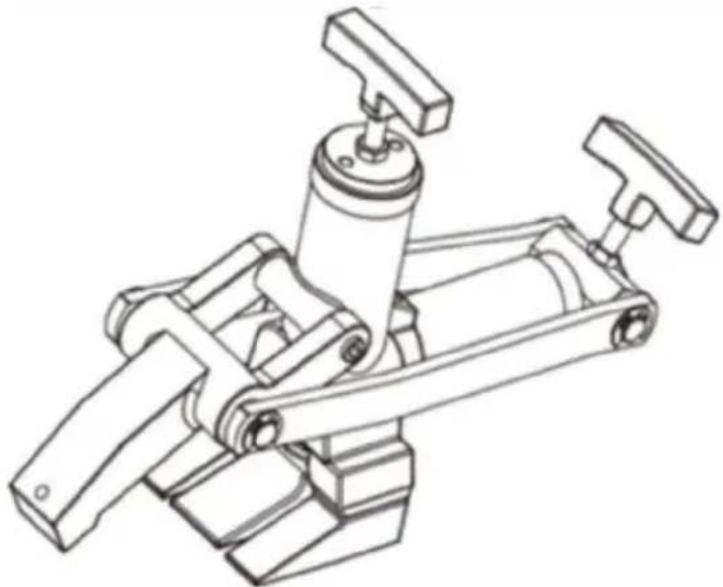

HYDRAULISK PÄRLBRYTARE

MODELL: ND6225

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.

SÄKERHETSINFORMATION

För att undvika person- eller egendomsskador när du använder denna produkt, läs och följ alla FAROR, VARNINGAR, VARNINGAR och INSTRUKTIONER som finns ansluten till eller medföljer denna produkt.

1. Följ instruktionerna från däcktillverkaren och fordonstillverkaren
   vid tömning, demontering, montering och pumpning av däck.
2. Denna bruksanvisning gäller inte för någon specifik fälg. Kontakta därför fälg tillverkaren för korrekt procedur för din fälg.

WARNING

För att undvika allvarliga personskador, använd alltid lämplig skyddsutrustning, som hård hattar, skyddsglasögon, handskar och täskor av stål vid användning av hydraulisk utrustning.

BESKRIVNING

Bead Breaker används på alla typer av fälgar utom 5-delade jordflyttare fälgar, aktiverade av lufthydrauliska pumpar med maximuml0,000psi utgående tryck. Det är det idealisk för användning med lastbil, jordbrukstraktor, väghyvlar, skördetröska. Och lunnare däck.

PRODUKTPAREMETRAR

Modell	ND6225
Maximalt tryck	10 000 psi
Driftområde	5 tum / 127 mm
Färg	Gul

DRIFT

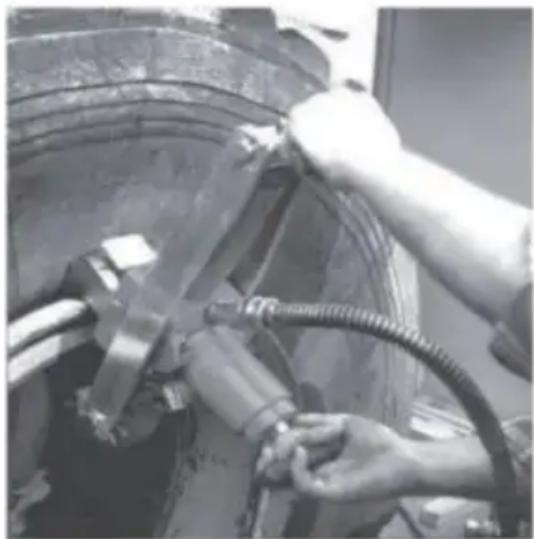

Den valfria luft/hydraulpumpen kan generera vätsketryck upp till 10 000 psi. Håll båda händerna på handtagen och borta från klämbacken eller bryttungan. Se till att verktyget är korrekt inriktat på fälgen innan du tillåter strängbrytning. Fortsätt inte att använda luft-/hydraulpumpen när brytstången är helt utdragen. Underlåtenhet att följa dessa instruktioner kan leda till personskada eller skada på utrustningen.

1. Se till att däcket är helt tömt.
2. Anslut slangen på en luft/hydraulisk pump till hydraulkopplingen på bead Breaker-verktyget. Anslut lufttillförselledningen till luft/hydraulpumpen.
3. Lufttillförseln bör vara 5-10 CFM vid 100psi för att erhålla korrekta driftsegenskaper. Dessutom bör luftledningen vara utrustad med ett luftledningsfilter.
4. Placera bead Breaker så att koppspetsskruven i käften får stadig kontakt med fälgen och tänderna å placerade i springan mellan vulst av däcket och fälgen.
5. När ett däck har ett sopskydd kan du behöva köra två raka däckjärn mellan fälgen och däckvulsten för att få en startpunkt för tänderna. Trampa på PUMP-änden av pumppedalen. Klämstången kommer att börja sträcka sig och käften kommer att greppa fälgen.

Försiktighet

Se till att tänderna glider in mellan fälgen och vulsten. Om inte, trampa ned RELEASE-änden av pumppedalen och justera om verktyget. Om verktyget inte är det

korrekt placerad, kan en förlängning av brytstången skada verktyget. Fortsätta

pumpa tills pärlbrytarens tunga trycker loss pärlan från fälgen.

Tryck ner RELEASE-änden på pumppedalen

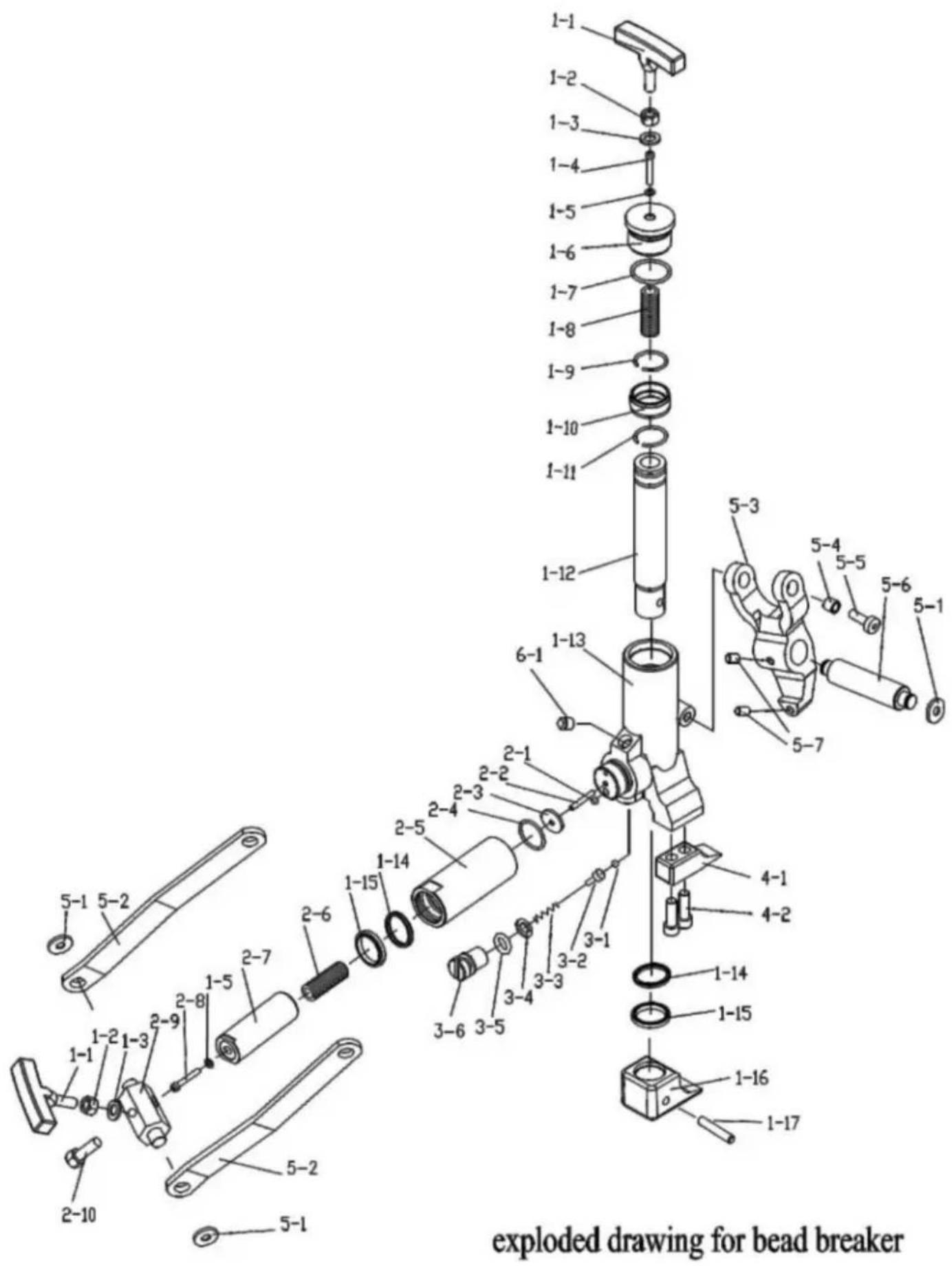

DELLISTA

ARTIKEL BESKRIVNING			ARTIKEL BESKRIVNING
1-1	hantera		2-6	fjädra
1-2	M12 mutter		2-7	kolvstång
1-3	ÿ12 bricka		2-8	M5x 70 skruv
1-4	M5 x 50 skruv		2-9	fogblock
1-5 ù5 kopparbricka cylinderlock			2-10	M12x 45 bult
1-6	eller ringfjäder		3-1	ÿ8 stålkula
1-7	A		3-2	kulsits
1-8	snäppring		3-3	fjädra
1-9	bussning		3-4	ÿ12 kopparbricka
1-10	snäppring		3-5	kopparbricka
1-11	kolvstång		3-6	M12 x20 skruv
1-12	cylinder		4-1	Vänster fot
1-13	kropp		4-2	M10x15 skruv
1-14	Y-tätning		5-1	snäppring
1-15	bussning		5-2	Kopplingsstång
1-16	Extruderad		5-3	klo
1-17	benstift		5-4	bussning
2-1	ÿ6 stålkula		5-5	M10x25 skruv
2-2	M6 x 30 skruv		5-6	axel
2-3	tvättmaskin		5-7	skruva
2-4	o		6-1	plugg
2-5	ringcylinder

SVMPTOM	TROLIG ORSAK
STÄNOR FÖRLÄNGER OCKSÅ LÄNGSAMT	Otillräckligt hydrauliskt tryck från pumpen1. Kontrollera lufttillförseln (5-10CFM@100PSI)2. Kontrollera spelet för inloppskontrollkulan, kulan måste vara i jämnhöjd med eller under änden av filteradaptern.
SPÄN MISSLYCKAS DRA TILLBAKA	Hydraulpumpen släpper inte1.Smuts under pedalen i frigöringsventilens områdesrengöringspedal.Lagret är felinriktat på brytstången - Korrigera eller byt ut.Trasiga eller svaga fjädrar - Byt ut.
BÅDA STÄNNA FÖRlänger sig SAMTIDIGT	Hydraultrycket i brytcylindern ökar innanklämstängen är helt utdragen.1. Sekvensbollen sitter inte eller är trasig eller svag fjäderkorrigera eller byt ut.2. Lös skruv och kula sitter inte korrekt eller byt ut
BRYTARE STÅNG TRACKSAFTTER KLÄMSTÅNG	Hydraultrycket i brytarcylindern släpps inte ut.1. Vätskereturkulan återsattes inte eller ersattes.2. Rengör returporten för smutsplugg. Svag eller trasig fjäder in brytarcylinder - Byt ut
PUMP GÖR INTE ÅTERGÅLDA	Luftkolven har fastnat.1.Kontrollera pumpens cylinderlopp för förorening eller brist på smörjning.2. Kolvventilen tätar inte - Byt ut
PUMP GJÄLLER RAW KOMMER INTE FÖRLÄNGA	Kontrollera prime.1.Tryck ner både luftventilen och den hydrauliska frigöringsventilen vid samma tid.
PUMP FÖRlänger RAM MEN KOMMER INTE HÅLL SYSTEM TRYCK	1. Utloppskontrollkulan tätar inte ordentligt - Korrigera eller byt ut2. Lossa ventilmekanismen som inte tätar ordentligt. Kontrollera stift, boll. Släpp tallrik och tallrikshållare - Korrigera eller Ersätta.
PUMP FÖRlänger RAM MEN KOMMER INTE BUILO TILL MAXIMUM TRYCK.INGA SYNLIGA TECKEN PÅ LÄCKAGE	1. Kontrollera lufttillförseln (5-10CFM@100psl)2. Kontrollera om det finns inre läckage.A. Frigör ventilmekanism.B. Låg övertrycksventilinställning.C. Inloppskontrollkulan sitter inte ordentligt - Korrigera eller byt ut
PUMP FÖRlänger RAM MEN KOMMER INTE BYGGA MAXIMAL TRYCK.SYNLIG TECKN PÅ LÄCKAGE GENOM LUFT AVGASDJÄMPARE	1. Kontrollera kolvens underenhetA. Byt ut kopparpackningen och montera i vertikalt läge.B. Byt ut positionspackningen.
