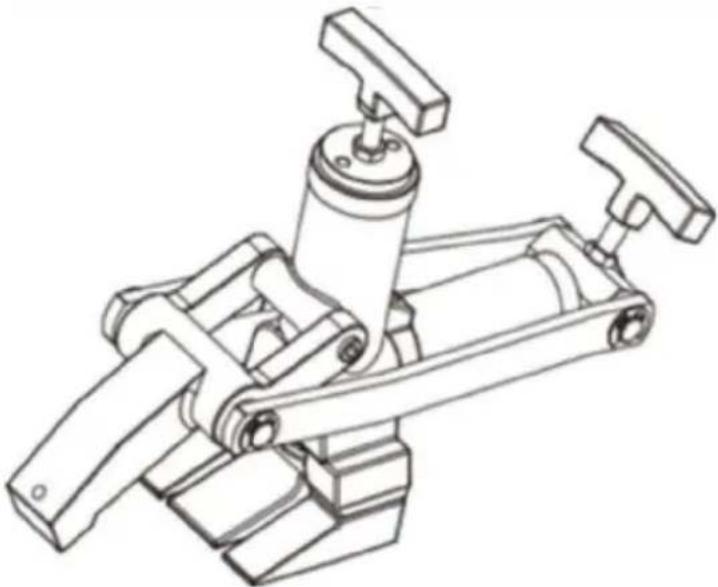

STALLONATORE IDRAULICO

MODELLO: ND6225

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

IDRAULICO STALLONATORE

MODELLO: ND6225

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.

INFORMAZIONI SULLA SICUREZZA

Per evitare lesioni personali o danni alla proprietà durante l'utilizzo di questo prodotto, leggere e seguire tutti i PERICOLI, le AVVERTENZE, le PRECAUZIONI e le ISTRUZIONI che sono allegato o incluso nel prodotto.

1. Seguire le istruzioni del produttore del pneumatico e del produttore del veicolo

durante lo sgonfiaggio, lo smontaggio, il montaggio e il gonfiaggio degli pneumatici.

1. Le presenti istruzioni per l'uso non si applicano a nessun cerchio specifico. Pertanto, contattare per conoscere la procedura corretta per il tuo cerchio, rivolgiti al produttore del cerchio.

AVVERTIMENTO

Per evitare gravi lesioni personali, indossare sempre un equipaggiamento protettivo adeguato, come ad esempio cappelli, occhiali di sicurezza, guanti e scarpe con punta in acciaio quando si utilizzano attrezzature idrauliche.

DESCRIZIONE

Il Bead Breaker viene utilizzato su tutti i tipi di cerchioni, eccetto i cerchioni da movimento terra a 5 pezzi, attivato da pompe idrauliche ad aria con pressione di uscita massima di 0.000 psi. È ideale per l'uso con camion, trattori agricoli, livellatrici, mietitrebbie e pneumatici per skidder.

PARAMETRI DEL PRODOTTO

Modello	Numero di modello: ND6225
Pressione massima	10000 psi
Campo di funzionamento	5 pollici / 127 mm
Colore	Giallo

OPERAZIONE

La pompa aria/idraulica opzionale è in grado di generare una pressione del fluido fino a 10.000 psi. Tenere entrambe le mani sulle maniglie e lontane dalla ganascia di serraggio o dalla linguetta del rompighiaccio.

Assicurarsi che l'utensile sia correttamente allineato sul cerchione prima di consentire l'azione di stallonatura.

Non continuare a far funzionare la pompa aria/idraulica una volta che l'asta del rompighiaccio è completamente estesa. La mancata osservanza di queste istruzioni potrebbe causare lesioni personali o danni all'attrezzatura.

1. Assicurarsi che il pneumatico sia completamente sgonfio.
2. Collegare il tubo flessibile di una pompa aria/idraulica al giunto idraulico sullo strumento Bead Breaker.
   Collegare la linea di alimentazione dell'aria alla pompa aria/idraulica.
3. L'alimentazione dell'aria dovrebbe essere di 5-10 CFM a 100 psi per ottenere le caratteristiche operative
   appropriate. Inoltre, la linea dell'aria dovrebbe essere dotata di un filtro dell'aria.

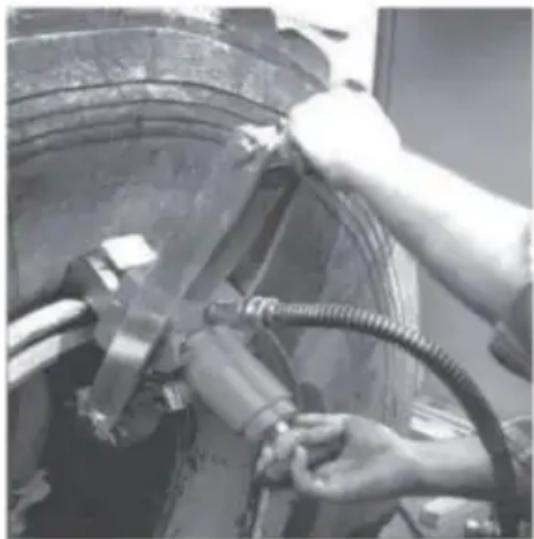

4. Posizionare lo stallonatore in modo che la vite di regolazione della punta a tazza nella ganascia entri in
   contatto solido con il cerchio e i denti siano posizionati nella fessura tra il
   tallone del pneumatico e del cerchio.
5. Quando uno pneumatico ha una protezione anti-detriti, potresti dover infilare due ferri da stiro dritti tra il
   cerchio e il tallone dello pneumatico per ottenere un punto di partenza per i denti. Premi l'estremità PUMP del
   pedale della pompa. L'asta di serraggio inizierà a estendersi e la ganascia afferrerà il cerchio.

Attenzione

Assicurarsi che i denti scivolino tra il cerchione e il tallone. In caso contrario, premere l'estremità RELEASE del pedale della pompa e riallineare l'utensile. Se l'utensile non è

posizionato correttamente, l'estensione dell'asta di interruzione potrebbe danneggiare l'utensile. Continua pompare finché la linguetta dello stallonatore non spinge il tallone fuori dal cerchio.

Premere l'estremità RELEASE del pedale della pompa

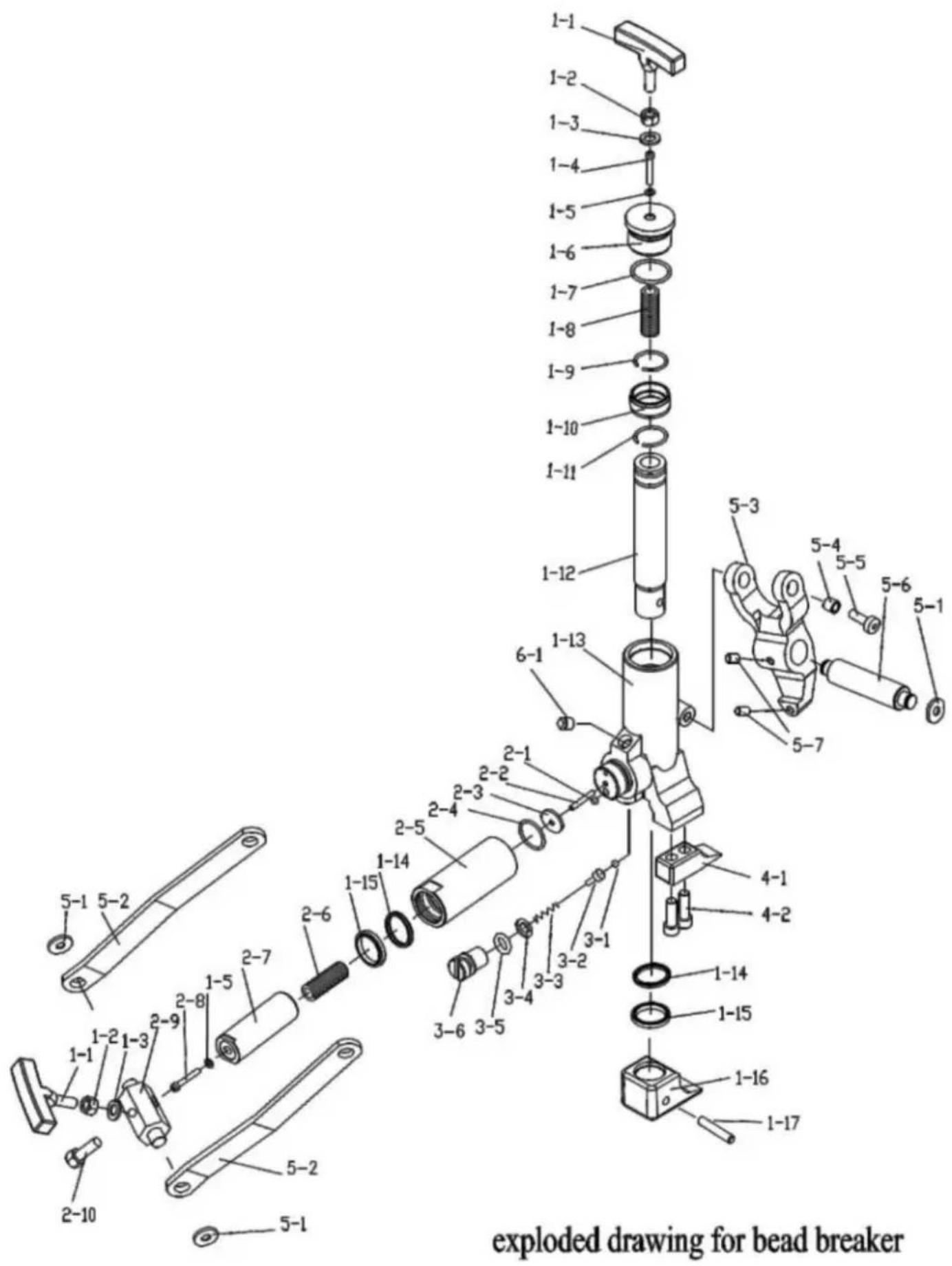

ELENCO DELLE PARTI

DESCRIZIONE DELL'ARTICOLO			DESCRIZIONE DELL'ARTICOLO
1-1	maniglia		2-6	primavera
1-2	Dado M12		2-7	stelo del pistone
1-3	Rondella ŷ12			Vite M5x 702-8
1-4	Vite M5 x 50		2-9	blocco articolare
1-5 ŷ5 rondella in rame tappo cilindro			2-10	Bullone M12x 45
1-6	o ring molla A		3-1	Sfera in acciaio ŷ8
1-7	boccola		3-2	sedile a sfera
1-8	anello		3-3	primavera
1-9	elastico		3-4	Rondella in rame ŷ12
1-10	anello		3-5	rondella di rame
1-11	elastico		3-6	Vite M12 x20
1-12	stelo pistone		4-1	Piede sinistro
1-13	corpo cilindro		4-2	Vite M10x15
1-14	Guamizione a Y		5-1	anello elastico
1-15	boccola		5-2	Biella di collegamento
1-16	Perno di estrusione della		5-3	artiglio
1-17	gamba		5-4	boccola
2-1	Sfera in acciaio ŷ6		5-5	Vite M10x25
2-2	Vite M6 x 30		5-6	lancia
2-3	rondella		5-7	vite
2-4	cilindro		6-1	tappo
2-5	ad anello

RISOLUZIONE DEI PROBLEMI

SVMPTOM	CAUSA PROBABILE
LE ASTE SI ESTENDONO ANCHE LENTAMENTE	Pressione idraulica insufficiente dalla pompa1. Controllare l'alimentazione dell'aria (5-10 CFM a 100 PSI)2. Controllare il gioco della sfera di controllo dell'ingresso, la sfera deve essere a fi o sotto l'estremità dell'adattatore del filtro.
LE BARRE NON FUNZIONANO RITRATTARE	La pompa idraulica non rilascia1. Sporcizia sotto il pedale nell'area della valvola di rilascio: pulire il pedale.Il cuscinetto non è allineato sull'asta dell'interruttore: correggerlo o sostituirlo.Molle rotte o deboli: sostituirle.
ENTRAMBE LE ASTE SI ESTENDONO ALLO STESSO TEMPO	La pressione idraulica nel cilindro dell'interruttore aumenta prima l'asta di serraggio è completamente estesa.1. Sequenza di palle non posizionate o rotte o deboli molla: correggere o sostituire.2. Vite allentata e sfera non posizionata correttamente: correggere o sostituire
ASTA DI INTERRUZIONE RITRATTODOPO ASTA DI BLOCCAGGIO	La pressione idraulica nel cilindro dell'interruttore non viene rilasciata.1. La sfera di ritorno del fluido non si è riposizionata: correggerla o sostituirla.2. Sporcizia che ostruisce la porta di ritorno pulita. Molla debole o rotta in cilindro interruttore-Sostituire
LA POMPA NON RICAMBIARE	Pistone pneumatico bloccato.1. Controllare l'alesaggio del cilindro della pompa per contaminazione o mancanza o lubrificazione.2. Il pistone non sigilla - Sostituisci
POMPA RICAMBIARAW NON LO FARÀ ESTENDERE	Controllare il prime.1. Premere sia la valvola dell'aria che la valvola di rilascio idraulico nello stesso momento.
POMPA ESTENDE RAM MA NON TERRÀ SISTEMA PRESSIONE	1. La sfera di controllo dell'uscita non sigilla correttamente: correggere o sostituire2. Il meccanismo della valvola di rilascio non sigilla correttamente. Controllare perno, sfera. Rilasciare il poppet e il fermo del poppet-Correggere o Sostituire.
POMPA ESTENDE RAM MA NON COSTRUIRÀAL MASSIMO PRESSIONE.NESSUN SEGNO VISIBILE DI PERDITA	1. Controllare l'alimentazione dell'aria (5-10 CFM a 100 psi)2. Controllare eventuali perdite interne.A. Meccanismo della valvola di rilascio.B. Impostazione della valvola di bassa pressione.C. La sfera di controllo dell'ingresso non è posizionata correttamente: correggere o sostituire
POMPA ESTENDE RAM MA NON COSTRUIRÀ MASSIMO PRESSIONE.VISIBLE SEGNO DI PERDITA ATTRAVERSO L'ARIA MARMITTA DI SCARICO	1. Controllare il sottogruppo del pistoneA. Sostituire la guarnizione in rame e montare in posizione verticale.B. Sostituire la guarnizione di posizione.
