MODE D'EMPLOI RE-501 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

ÉVAPORATEUR ROTATIF

MODÈLE : RE-501

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

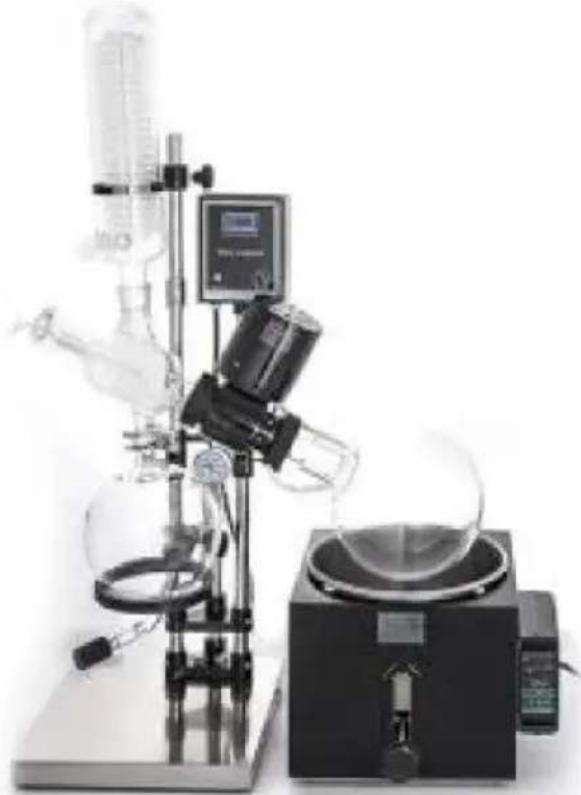

ÉVAPORATEUR ROTATIF

MODÈLE : RE-501

REMARQUE : Veuillez vous référer à la couleur que vous avez achetée.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Selon le type de support de manipulation, veuillez porter des vêtements appropriés.
   équipement de protection pendant le fonctionnement, sinon les risques suivants peuvent
   se produire : projection de liquide/pièces projetées/corps, cheveux, vêtements contaminés par
   le matériau éclaboussé.
2. Placez le produit sur une surface lisse, propre, antidérapante, sèche et ignifuge.
   bureau.
3. Avant utilisation, veuillez vérifier soigneusement l'équipement et les accessoires, en particulier les
   composants en verre, pour détecter tout dommage ; n'utilisez pas de pièces cassées et
   assurez-vous que l'assemblage en verre n'est pas soumis à des contraintes. Les raisons suivantes peuvent
   provoquer la défaillance des composants en verre : contraintes causées par une installation incorrecte,
   une force mécanique externe et des changements brusques de température ambiante.
4. Ne pas distiller ni chauffer des substances dont le point d'inflammation est inférieur au point de sécurité.
   réglage de la température de la casserole chauffante.
5. La bouteille d'évaporation en verre ne peut pas être chauffée d'un côté et
   la bouteille d'évaporation rotative doit être tournée pendant la phase de chauffage.
6. Veillez à éviter la formation de peroxydes, qui peuvent
   exploser lors de la décomposition des peroxydes accumulés lors de la distillation.
7. Laissez les composants refroidir avant de les utiliser à nouveau.
8. Gardez la zone environnante bien ventilée.
9. Ne touchez pas les pièces rotatives pendant le fonctionnement.
10. Les prises de courant doivent être mises à la terre.

Élimination correcte :

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE.

Le symbole représentant une poubelle à roulettes barrée indique que

Le produit nécessite une collecte séparée des déchets dans l'Union européenne.

s'applique au produit et à tous les accessoires marqués de ce symbole.

Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux.

déchets, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques.

appareils électroniques.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie

responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le

équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris
interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvé par le parti. responsable de la conformité pourrait annuler l'autorisation de l'utilisateur autorisation d'exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites de

un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantir qu'aucune interférence ne se produira dans une installation particulière. Si cela le produit provoque des interférences nuisibles avec la radio ou la télévision réception, qui peut être déterminée en éteignant et en rallumant le produit, le l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

MODÈLE ET PARAMÈTRES

Modèle	RE-501
Saisir	CA 230 V 50 Hz (EUR) / CA 120 V
Pouvoir	40 W
Puissance du bain-marie	1,5 kW
Capacité de la bouteille rotative	5L
Bouteille de collecte	3L
Vitesse de rotation	0-90r/min (régulation de vitesse en continu AC)
Élévateur de bac de bain-marie	150 mm

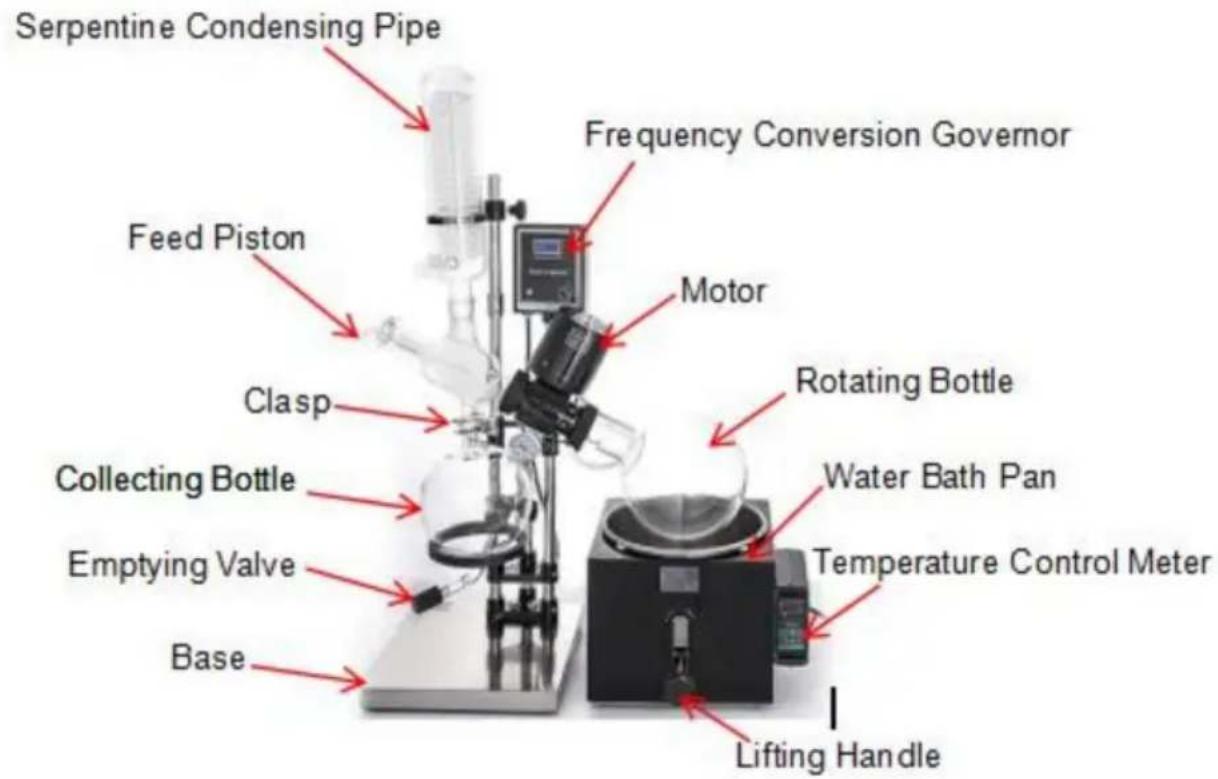

SCHÉMA DE STRUCTURE

L'évaporateur rotatif se compose de trois parties, la partie mécanique, la partie en verre et le pot de bain-marie à température constante de levage. Lorsque le les marchandises sortent de l'usine, le gros module est emballé et l'installation est très pratique. Les procédures spécifiques sont les suivantes :

1. Veuillez placer le support sur une table de travail solide près de la source d'eau. instable. quatre pieds en caoutchouc dur peuvent être rembourrés.
2. Comme indiqué sur la figure 1, déplacez le centre de la tête à la hauteur de 48 CM à droite du châssis à environ 25 degrés par rapport au blocage du contre-écrou.
3. Un tube en acier inoxydable avec un vacuomètre est inséré dans le trou avant et

j'ai serré les vis de fixation sur le triangle et le châssis de 15cm.

1. Le boîtier de commande électrique est fixé selon le schéma et les cinq

bouchon de noyau

du moteur est inséré.

1. Comme le montre la figure 1. La bouteille à quatre voies est fixée sur le gros écrou (1) sur l'extrémité gauche de la tête et le Standard n° 40 sur le côté gauche de l'extrémité de la machine doit être verticalement vers le haut.
2. Insérez le condenseur sur la bouteille à quatre voies, ajustez le joint pour faire le condenseur vertical et le maintenir avec une pince fixe. Le tube du condenseur les articulations sont en arrière.
3. Après avoir connecté le tube d'alimentation et le piston d'alimentation, insérez le piston d'alimentation dans la bouteille à quatre voies.
4. Connectez le flacon collecteur au flacon à quatre voies.
5. Installez la bague, ajustez le centre et le haut et le bas à plusieurs reprises, et maintenez la bouteille régulièrement.
6. Fixez l'interface avec un fermoir pour la sécuriser.
7. Comme indiqué sur la figure 1. Placez la bouteille rotative à l'extrémité droite de la faire tourner l'arbre et serrer le gros écrou (2).
8. Placez le récipient du bain-marie sous la bouteille rotative et ajoutez l'eau propre au pot 2/3 (l'eau du robinet doit être placée pendant 1 à 2 jours).

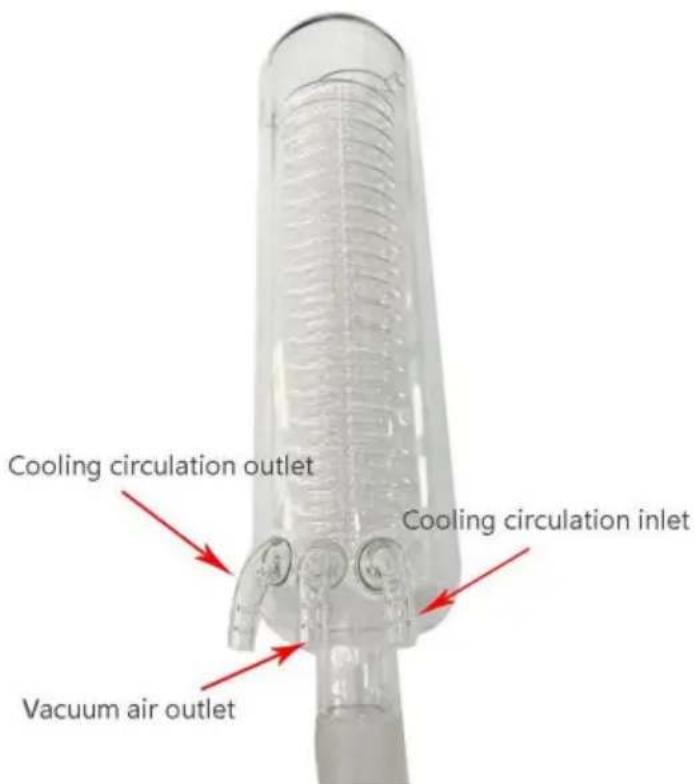

9. Comme le montre la figure 2. La sortie d'air sous vide est utilisée pour connecter un joint de la jauge à vide et l'autre joint est connecté à une pompe à vide ou

un interrupteur à vide de laboratoire.

1. La sortie de circulation de refroidissement et l'entrée de circulation de refroidissement sont connectées à l'eau de refroidissement.

Remarque : comme indiqué dans la figure 1

Remarque : comme indiqué dans la figure 2

Questions nécessitant une attention particulière :

1) Nettoyez le verre avant de l'installer.

2) L'embouchure standard et la surface d'étanchéité doivent être recouvertes d'un petite quantité de graisse sous vide. Augmente l'étanchéité à l'air.

3) L'installation doit verrouiller la position de la tête et ne peut pas bouger.

MODE D'EMPLOI

Le taux d'évaporation de l'instrument dépend de trois termes.

1. Plus le degré de vide est élevé, plus la vitesse du
   évaporation, le degré de vide ne doit pas être inférieur à celui de l'eau évaporation 0,096Mpa.
2. Plus la température du bain-marie est élevée, plus il est rapide. Ne
   dépassent généralement 80 , exigences de processus spécifiques.
3. Plus la température de l'eau de refroidissement est basse, plus l'eau de refroidissement est rapide.
   est, et l'effet de l'eau de refroidissement est meilleur.

Un programme d'exploitation :

1. Après avoir mis sous vide et ouvert la pompe à vide, on constate que le vide ne peut pas être suffisant. Vérifiez si les ports de la bouteille sont

bien scellé, que les pompes à vide fuient ou non, que l'étanchéité

l'anneau de l'arbre rotatif est fixe et qu'un interrupteur à vide est connecté à le tube à vide peut être utilisé pour affiner le meilleur taux de récupération et vitesse d'évaporation.

1. Alimentation : en utilisant la pression de vide du système, le liquide peut être

inhalé avec un tuyau dans le port d'alimentation, et le liquide ne doit pas dépasser

la moitié de la bouteille rotative. L'instrument peut être alimenté en continu, il faut faire attention

lors de l'alimentation de la pompe à vide. L'arrêt après

arrêter le chauffage pour évaporer lentement ouvrir le tuyau d'alimentation pour éviter le retour flux de coqs.

1. Chauffage : Cet instrument est équipé d'un dispositif de chauffage à eau spécialement conçu pot de bain. II

doit être électrifié après avoir ajouté de l'eau. Échelle de contrôle de la température 0-99 Il est disponible pour référence. Pour l'inertie thermique de l'existence de la

température réelle supérieure à la température réglée à 3 degrés, peut utiliser le des réglages corrects, tels que : vous avez besoin d'une température de l'eau de 40 degrés, le thermostat réglé à 38. Pour une température précise de l'eau, veuillez mesurer directement avec un thermomètre. La bouteille rotative envahit 1/3 - 1/2 dans l'eau.

1. Rotation : ouvrez l'interrupteur du boîtier de commande électronique, réglez la rotation tourner vers le
   meilleure vitesse d'évaporation. Faites attention à éviter les vibrations du bain-marie fluctuation.
2. Raccordez l'eau de refroidissement.
3. Récupérer le solvant : éteignez la pompe à vide, ouvrez l'interrupteur d'alimentation et libérer le gaz, ouvrir le piston de décharge et libérer le solvant dans le bouteille de collecte.

Deux points d'attention :

1. Sur le degré de vide :

Le degré de vide est le paramètre de processus le plus important du rotatif évaporateur, et l'utilisateur rencontre souvent le problème du vide. C'est souvent liée à la nature du solvant utilisé. Industrie biochimique et

Les industries pharmaceutiques utilisent souvent l'eau, l'éthanol, l'acétone, l'acide acétique,

l'ester éthylique, l'éther, l'éther de pétrole, le chloroforme et le toluène comme solvants, tandis que les pompes à vide générales ne peuvent pas résister aux solvants organiques puissants et des pompes à vide spéciales avec une forte résistance à la corrosion peuvent être sélectionnées (Il est recommandé d'utiliser une pompe à vide à circulation d'eau.)

Il s'agit d'une méthode simple pour vérifier la fuite de l'instrument : serrez le externe

tube à vide et observez le vacuomètre sur l'instrument. S'il y a

fuite d'air, vérifier la validité du joint d'étanchéité et de la bague d'étanchéité sur le arbre rotatif (voir maintenance). Si l'instrument est normal, le vide

la pompe et le tuyau d'aspiration doivent être vérifiés.

1. Sur la montée en température du moteur :

Le moteur électrique de cet instrument est isolé de classe E et les enroulements sont

recouvert de polyester et de laque haute résistance. L'environnement n'est pas plus que

1000 mètres au-dessus du niveau de la mer. La température de l'environnement ne dépasse pas 40 . L'utilisation continue de l'élévation de température de la surface du moteur (la différence entre la température de surface du moteur et la température ambiante) ne dépasse pas celle du moteur 45 . C'est normal et peut être utilisé en toute sécurité. L'élévation de température dépasse 45 Pour vérifier le système de lubrification rotatif (voir maintenance), si l'environnement est très élevé et la température du bain-marie est très élevée, l'utilisateur peut être refroidi par le ventilateur.

ENTRETIEN

La structure d'étanchéité composite en polytétrafluoroéthylène et caoutchouc est adoptée dans la conception du joint rotatif. Forte résistance à la corrosion et bon vide. Une fois l'usine installée, les utilisateurs en situation normale ne l'ouvrent pas. La bague d'étanchéité de l'embouchure de la bouteille à quatre voies et de l'embouchure de la bouteille rotative est la pièce standard fixée au hasard à 1. L'utilisateur peut la changer et l'acheter lui-même.

1. La structure d'étanchéité de l'arbre rotatif doit être nettoyée une fois par semaine et une fois par mois. L'axe de rotation de la table à l'extérieur du parc doit être recouvert d'une petite quantité de graisse sous vide (graisse sous vide 750L recommandée, ne pas utiliser la graisse sous vide générale). Ensuite, placez une bague d'étanchéité spéciale, un manchon en Téflon - bague. Une petite quantité de graisse sous vide doit être appliquée sur le trou intérieur et la fente plane lors du montage.

, afin d'améliorer l'étanchéité à l'air et de prolonger

la durée de vie. Après le chargement, la surface de l'excès de graisse sous vide est nettoyée puis des bouteilles à quatre voies et des bouteilles rotatives peuvent être installées.

1. La bague d'étanchéité spéciale de l'extrémité gauche est l'élément clé de l'étanchéité à l'air.

Un joint d'étanchéité spécial tel que l'acétone, l'acétate d'éthyle ou le chloroforme peut être sélectionné s'il s'avère insoluble lors de l'utilisation. solvant.

1. Comme indiqué sur la figure 1, si l'arbre de rotation est desserré ou non, arrêtez la clé le fil de la fixation peut être inséré dans le trou inférieur de la boîte de vitesses pour arrêter (3), et le petit capuchon rotatif en plastique sur la broche peut être vissé up(2), et vice versa.

RE501-Liste de colisage

En série nombre	Nom	Nombre
1	Bouteille de collecte (3000 ml)	1 pièce
2	Bouteille rotative (5000 ml)	1 pièce
3	Condensateur en verre	1 pièce
4	Axe de rotation du verre	1 pièce
5	Bain-marie	1 ensemble
6	boîtier de commande	1 pièce
7	Sonde d'alimentation	1 pièce
8	Piston d'alimentation	1 pièce
9	Fermoir de bouteille en acier inoxydable	1 pièce
10	Fusible (15A)	1 pièce
11	clé	1 pièce
