BEDIENUNGSANLEITUNG RE-501 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DREHBARER VERDAMPFER

MODELL: RE-501

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

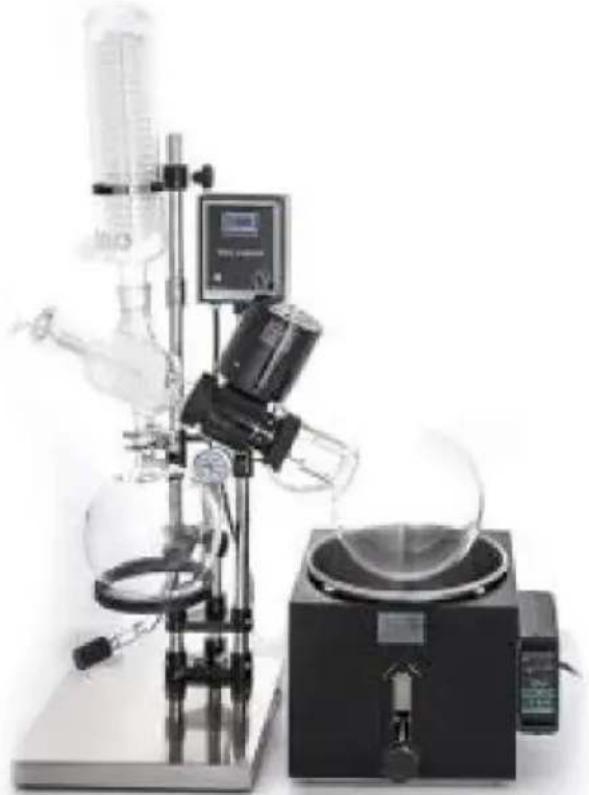

DREHBARE VERDAMPFER

MODELL: RE-501

HINWEIS: Bitte beachten Sie die Farbe, die Sie gekauft haben.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Je nach Art des zu handhabenden Mediums tragen Sie bitte geeignete
   Schutzausrüstung während des Betriebs, da sonst folgende Risiken bestehen
   auftreten: Flüssigkeitsspritzer/herausfliegende Teile/Körper, Haare, Kleidung verunreinigt durch
   das Spritzmaterial.
2. Legen Sie das Produkt auf eine glatte, saubere, rutschfeste, trockene und feuerfeste
   auf Ihrem Desktop.
3. Überprüfen Sie vor dem Gebrauch sorgfältig das Gerät und das Zubehör, insbesondere die
   Glaskomponenten auf Beschädigungen. Verwenden Sie keine defekten Teile und
   Stellen Sie sicher, dass die Glaskonstruktion nicht belastet wird. Folgende Gründe können
   führen zum Versagen von Glaskomponenten: Belastung durch falsche Montage, äußere mechanische
   Krafteinwirkung und plötzliche Schwankungen der Umgebungstemperatur.
4. Destillieren und erhitzen Sie keine Stoffe, deren Zündpunkt unterhalb der sicheren
   Einstelltemperatur der Heizpfanne.
5. Die Glasverdampfungsflasche kann nicht auf einer Seite erhitzt werden, und die
   Die rotierende Verdampferflasche muss während der Aufheizphase gedreht werden.
6. Bitte achten Sie darauf, die Bildung von Peroxiden zu vermeiden, die
   explodieren beim Zerfall der bei der Destillation angesammelten Peroxide.
7. Lassen Sie die Komponenten abkühlen, bevor Sie sie wieder in Betrieb nehmen.
8. Sorgen Sie für eine gute Belüftung der Umgebung.
9. Berühren Sie während des Betriebs keine rotierenden Teile.
10. Steckdosen müssen geerdet sein.

Richtige Entsorgung:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Abfall, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

elektronische Geräte.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich
Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Receiver ist angeschlossen.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

MODELL UND PARAMETER

Modell	RE-501
Eingang	Wechselstrom 230 V, 50 Hz (EUR) / Wechselstrom 120 V
Leistung	40 W
Wasserbadleistung	1,5 kW
Rotierende Flaschenkapazität	5 Liter
Sammelflasche	3 Liter
Rotationsgeschwindigkeit	0–90 U/min (stufenlose AC-Geschwindigkeitsregelung)
Wasserbadpfannenlift	150 mm

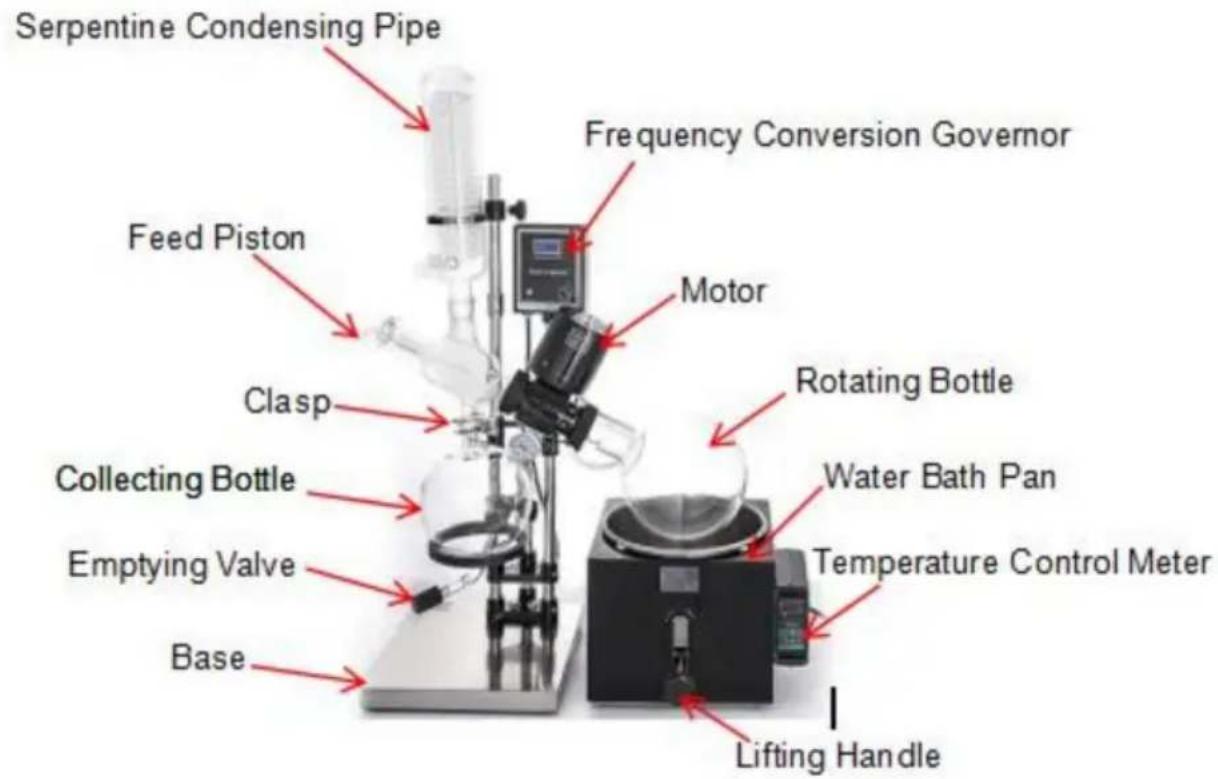

STRUKTURDIAGRAMM

Der Rotationsverdampfer besteht aus drei Teilen, dem mechanischen Teil, dem

Glasteil und der Hubkonstanttemperatur-Wasserbadtopf.Wenn die

Ware ist Ausfahrt aus der Fabrik, das große Modul ist verpackt und die Installation

ist sehr praktisch. Die spezifischen Verfahren sind wie folgt:

1. Bitte stellen Sie das Gestell auf einen stabilen Arbeitstisch in der Nähe der Wasserquelle. instabil. Vier Hartgummifüße können gepolstert werden.

2. Wie in Abbildung 1 gezeigt, bewegen Sie den Kopfmittelpunkt auf die Höhe von 48 cm zum rechts vom Chassis ca. 25 Grad zum Feststellen der Kontermutter.

3. Ein Edelstahlrohr mit einem Vakuummeter wird in das vordere Loch eingeführt Und

Die Befestigungsschrauben am Dreieck und am Fahrgestell werden um 15cm angezogen.

1. Der elektrische Schaltkasten wird gemäß dem Diagramm befestigt, und die fünf Kernstopfen

des Motors eingesteckt ist.

1. Wie in Abbildung 1 dargestellt. Die Vierwegeflasche wird an der großen Mutter (1) befestigt das linke Ende des Kopfes und die Standardnummer 40 auf der linken Seite des Endes der Maschine sollte senkrecht nach oben zeigen.

2. Setzen Sie den Kondensator auf die Vierwegeflasche, stellen Sie die Verbindung so ein, dass die Kondensator senkrecht stellen und mit einer festen Klammer fixieren. Das Kondensatorrohr Gelenke sind nach hinten gerichtet.

3. Nach dem Verbinden des Zuführschlauchs und des Zuführkolbens den Zuführkolben einsetzen in die Vierwegeflasche.

4. Auffangflasche mit Vierwegeflasche verbinden.

5. Installieren Sie den Ring, stellen Sie die Mitte und oben und unten wiederholt ein und halten Sie die Flasche stetig.

6. Befestigen Sie die Schnittstelle mit der Spange, um sie zu sichern.

7. Wie in Abbildung 1 gezeigt. Setzen Sie die rotierende Flasche auf das rechte Ende des Drehwelle und ziehen Sie die große Mutter (2) fest.

8. Stellen Sie den Wasserbadtopf unter die rotierende Flasche und geben Sie das saubere Wasser hinz zum 2/3 Topf (das Leitungswasser sollte 1-2 Tage stehen bleiben).

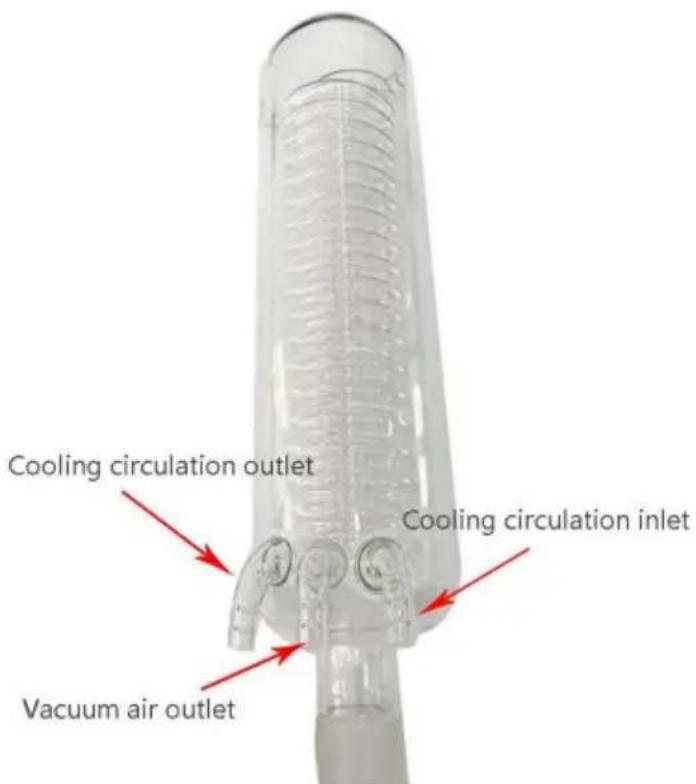

9. Wie in Abbildung 2 dargestellt. Vakuumluftauslass dient zum Verbinden einer Verbindung von das Vakuummeter, und das andere Gelenk ist mit einer Vakuumpumpe verbunden oder

ein Labor-Vakuumschalter.

1. Kühlkreislaufauslass und Kühlkreislaufeinlass sind verbunden mit das Kühlwasser.

Hinweis: Wie in Abbildung 1 dargestellt

1 2 3

Hinweis: Wie in Abbildung 2 dargestellt

Angelegenheiten, die Aufmerksamkeit erfordern:

1) Reinigen Sie das Glas vor der Installation.

2ÿDie Standardöffnung und die Dichtfläche sollten mit einer

kleine Menge Vakuumfett. Erhöht die Luftdichtheit.

3) Die Installation sollte die Kopfposition sperren und eine Bewegung verhindern.

VERWENDUNGSMETHODE

Die Verdunstungsrate des Instruments hängt von drei Faktoren ab.

1. Je höher der Vakuumgrad ist, desto höher ist die Geschwindigkeit des Verdampfung, der Vakuumgrad sollte nicht geringer sein als der des Wassers Verdampfung 0,096 MPa.
2. Je höher die Temperatur des Wasserbades, desto schneller ist es. im Allgemeinen über 80 °C, spezifische Prozessanforderungen.
3. Je niedriger die Kühlwassertemperatur ist, desto schneller wird das Kühlwasser ist, und die Wirkung des Kühlwassers ist besser.

Ein Betriebsprogramm:

1. Nach dem Absaugen und Öffnen der Vakuumpumpe wird festgestellt, dass die Vakuum ist nicht ausreichend. Überprüfen Sie, ob die Flaschenanschlüsse gut abgedichtet, ob die Vakuumpumpen dicht sind oder nicht, ob die Abdichtung Ring der rotierenden Welle ist fest, und dass ein Vakuumschalter angeschlossen ist Mit dem Vakuumrohr kann die optimale Rückgewinnungsrate fein abgestimmt werden und Verdunstungsgeschwindigkeit.

2. Zufuhr: Durch den Vakuumdruck des Systems kann die Flüssigkeit Inhaltiert mit einem Schlauch in der Zufuhröffnung, und die Flüssigkeit sollte nicht überschreiten Hälfte der rotierenden Flasche. Das Instrument kann kontinuierlich zugeführt werden, achten Sie darauf, wenn die Vakuumpumpe zugeführt wird. Der Stopp nach

Heizen stoppen, damit das Wasser langsam verdunsten kann, Zuleitung öffnen, um Rückfluss zu verhindern Schwänze strömen.

1. Heizung: Dieses Gerät ist mit einer speziell entwickelten Wasserheizung ausgestattet. Badetopf. Es

muss nach Zugabe von Wasser elektrifiziert werden. Temperaturkontrollskala 0-99 y Es steht als Referenz zur Verfügung. Für die thermische Trägheit der Existenz der tatsächliche Temperatur als die eingestellte Temperatur bei 3 Grad, können Sie die richtige Einstellungen, wie zum Beispiel: Sie benötigen die Wassertemperatur von 40 Grad, Der Thermostat ist auf 38 eingestellt. Für eine genaue Wassertemperatur messen Sie bitte direkt mit einem Thermometer messen. Die rotierende Flasche ist zu 1/3 - 1/2 mit Wasser gefüllt.

1. Rotation: Öffnen Sie den Schalter der elektronischen Steuerbox, stellen Sie die Rotation ein Drehen Sie sich zum
   beste Verdampfungsgeschwindigkeit. Achten Sie darauf, die Vibration des Wasserbades zu vermeiden Fluktuation.
2. Kühlwasser anschließen.
3. Lösungsmittel zurückgewinnen: Schalten Sie die Vakuumpumpe aus, öffnen Sie den Zufuhrschalter und Lassen Sie das Gas ab, öffnen Sie den Austragskolben und geben Sie das Lösungsmittel in den Auffangflasche.

Zwei Punkte, auf die Sie achten sollten:

1. Zum Grad des Vakuums:

Der Vakuumgrad ist der wichtigste Prozessparameter des Rotations

Verdampfer, und der Benutzer trifft oft auf das Problem des Vakuums. Dies ist

oft mit der Art des verwendeten Lösungsmittels verbunden. Biochemische Industrie und

In der Pharmaindustrie werden häufig Wasser, Ethanol, Aceton, Essigsäure, Ethylester, Ether,

Petrolether, Chloroform und Toluol als Lösungsmittel verwendet, während

Allgemeine Vakuumpumpen können starken organischen Lösungsmitteln nicht standhalten und

Es können spezielle Vakuumpumpen mit hoher Korrosionsbeständigkeit ausgewählt werden.

(Wir empfehlen die Verwendung einer Wasserumwälzvakuumpumpe.)

Es ist eine einfache Methode, die Dichtheit des Instruments zu überprüfen - klemmen Sie die extern

Vakuumröhre und beobachten Sie das Vakuummeter am Instrument. Wenn es

Luftleckage, überprüfen Sie die Gültigkeit der Dichtungsverbindung und des Dichtungsrings auf der rotierende Welle (siehe Wartung). Wenn das Gerät normal ist, ist das Vakuum

Pumpe und Vakuumleitung sollten überprüft werden.

2. Zur Erwärmung des Motors:

Der Elektromotor dieses Instruments ist mit E-Isolation ausgestattet und die Wicklungen Sind

mit Polyester und hochfestem Lack beschichtet. Die Umwelt ist nicht mehr als

1000 Meter über dem Meeresspiegel. Die Umgebungstemperatur überschreitet nicht 40 °C. Bei kontinuierlicher Nutzung überschreitet der Temperaturanstieg der Motoroberfläche (der Unterschied zwischen der Oberflächentemperatur des Motors und der Umgebungstemperatur) nicht 45 °C. Das ist normal und kann sicher verwendet werden. Temperaturanstieg über 45 °C. Um das rotierende Schmiersystem zu überprüfen (siehe Wartung), kann der Benutzer bei sehr hohen Umgebungstemperaturen und sehr hohen Wasserbadtemperaturen durch den Lüfter gekühlt werden.

WARTUNG

Die zusammengesetzte Dichtungsstruktur aus Polytetrafluorethylen und Gummi wird bei der Konstruktion der Rotationsdichtung übernommen. Starke Korrosionsbeständigkeit und gutes Vakuum. Wenn die Fabrik installiert wurde, öffnen Benutzer sie normalerweise nicht. Der Dichtungsring der Vierwege-Flaschenmündung und der rotierenden Flaschenmündung ist das Standardteil, das zufällig an 1 angebracht ist. Der Benutzer kann es selbst ändern und kaufen.

1. Die Dichtungsstruktur in der rotierenden Welle muss wöchentlich und monatlich gewartet werden. Vor dem Zusammenbau muss die Rotationsachse im Tisch außen sauber sein und mit einer kleinen Menge Vakuumfett beschichtet werden (empfohlen wird 750L Vakuumfett, kein normales Vakuumfett). Setzen Sie dann einen speziellen Dichtungsring und einen Teflon-Hülsenring auf. Beim Zusammenbau sollte eine kleine Menge Vakuumfett auf das Innenloch und den Planschlitz aufgetragen werden.

, um die Luftdichtigkeit zu verbessern und die

Lebensdauer zu verlängern. Nach dem Laden wird die Oberfläche des überschüssigen Vakuumfetts sauber geschrubbt, dann können Vierwegeflaschen und rotierende Flaschen installiert werden.

1. Der spezielle Dichtungsring am linken Ende ist der Schlüssel zur Luftdichtheit.

Ein spezieller Spezialdichtring wie Aceton, Ethylacetat oder Chloroform kann gewählt werden, wenn er sich als unlöslich bei der Verwendung von herausstellt

Lösungsmittel.

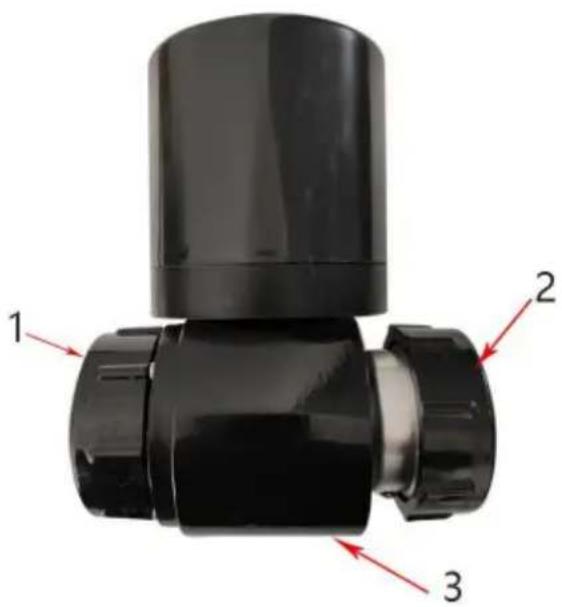

1. Wie in Abbildung 1 gezeigt, wenn die Rotationswelle locker ist oder nicht, Schraubenschlüssel stopper

Draht im Aufsatz kann in das untere Loch des Getriebes eingeführt werden

bis zum Anschlag (3) und die kleine Kunststoff-Drehkappe auf der Spindel kann aufgeschraubt werden up(2) und umgekehrt.

RE501-Packliste

Seriell Nummer	Name	Nummer
1	Auffangflasche (3000ml)	1 Stück
2	Rotierende Flasche (5000 ml)	1 Stück
3	Glaskondensator	1 Stück
4	Glasdrehachse	1 Stück
5	Wasserbad	1 Satz
6	Kontrollkästchen	1 Stück
7	Ernährungssonde	1 Stück
8	Förderkolben	1 Stück
9	Flaschenverschluss aus Edelstahl	1 Stück
10	Sicherung (15A)	1 Stück
11	Schlüssel	1 Stück
