Producttype	Rotatieverdamper
Merk	Vevor
Model	RE-501
Voeding	AC 230 V / 50 Hz (EU) of AC 120 V
Motorvermogen	40 W
Vermogen waterbad	1,5 kW
Inhoud roterende kolf	5 L
Inhoud opvangkolf	3 L
Rotatiesnelheidsbereik	0 – 90 tr/min (continue regeling)
Hefhoogte waterbad	150 mm
Maximale badtemperatuur	99 °C (instelbaar)
Materiaal glaswerk	Borosilicaatglas
Afdichtingssysteem	PTFE/rubber composiet
Afmetingen (ca.)	Niet expliciet vermeld – totale hoogte ongeveer 80 cm
Gewicht (ca.)	Ongeveer 15 kg (schatting)
Veiligheid	Aarding verplicht, spatbescherming, ventilatie vereist
Onderhoud	Wekelijkse reiniging van de afdichtingen, smeren met vacuümsmeermiddel 750L, vervangen van afdichtingsringen indien nodig
Inbegrepen onderdelen	Opvangkolf 3L, roterende kolf 5L, condensor, rotatieas, waterbad, besturingskast, toevoersonde, zuiger, sluiting, zekering 15A, sleutel
Repareerbaarheid	Afdichtingsringen en pakkingen vervangbaar door gebruiker; technische ondersteuning via www.vevor.com/support

Veelgestelde vragen - RE-501 Vevor

Welk type product is de Vevor RE-501?

De Vevor RE-501 is een laboratorium rotatieverdamper, gebruikt voor vacuümdistillatie. Het is geen airconditioner.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag beschermende uitrusting, plaats het apparaat op een stabiel en vuurvast oppervlak, controleer de glasonderdelen voor gebruik, verwarm geen ontvlambare stoffen boven hun vlampunt en zorg voor goede ventilatie.

Hoe installeer ik de rotatieverdamper?

Plaats de standaard op een stabiele tafel, bevestig de kop op 48 cm hoogte, steek de stalen buis met vacuümmeter in, monteer de condensor en opvangkolf, sluit vervolgens de roterende kolf en het waterbad aan. Raadpleeg het schema in de handleiding.

Wat is de benodigde voedingsspanning?

Het apparaat werkt op AC 230 V / 50 Hz (Europese versie) of AC 120 V. Controleer het stopcontact en de aarding.

Hoe stel ik het vacuüm in voor optimale verdamping?

Het vacuümniveau moet ten minste 0,096 MPa zijn voor water. Gebruik een geschikte vacuümpomp (aanbevolen: watercirculatiepomp). Controleer de afdichtingen en de toevoerkraan op lekkage.

Welke waterbadtemperatuur moet ik gebruiken?

De temperatuur mag meestal niet hoger zijn dan 80 °C. Stel de thermostaat in rekening houdend met de thermische traagheid: voor een badtemperatuur van 40 °C, stel in op 38 °C. Meet indien nodig met een thermometer.

Hoe onderhoud ik de afdichtingen?

Reinig de afdichtingen eenmaal per week en breng een kleine hoeveelheid vacuümsmeermiddel 750L aan op de roterende as en de afdichtingsoppervlakken. Vervang de ringen als ze versleten zijn of zijn aangetast door oplosmiddelen.

Wat te doen als het vacuüm niet voldoende oploopt?

Controleer de dichtheid van alle aansluitingen, de staat van de O-ringen, de vacuümpomp en de slangen. Draai de buitenbuis vast en observeer de vacuümmeter om een lek te detecteren.

Hoe verkrijg ik het gedestilleerde oplosmiddel?

Na het stoppen van de verwarming en de vacuümpomp, opent u de toevoerkraan om het gas vrij te laten, opent u vervolgens de afvoerzuiger om het oplosmiddel in de opvangkolf op te vangen.

Waar vind ik reserveonderdelen of technische ondersteuning?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. De afdichtingsringen zijn standaard onderdelen die in de handel verkrijgbaar zijn.

GEBRUIKSAANWIJZING RE-501 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

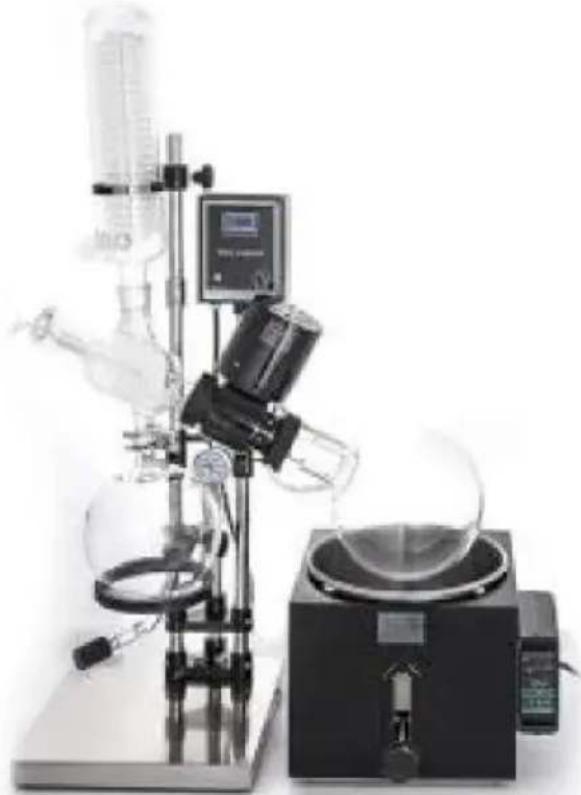

DRAAIBARE VERDAMPER

MODEL: RE-501

LET OP: Let op de kleur die u hebt gekocht.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Draag geschikte handschoenen, afhankelijk van het type medium waarmee u werkt. beschermingsmiddelen tijdens de werking, anders kunnen de volgende risico's ontstaan: optreden: vloeistofspatten/delen die eruit vliegen/lichaam, haar, kleding besmet door het spatmateriaal.
2. Plaats het product op een gladde, schone, antislip, droge en brandwerende ondergrond. bureaublad.
3. Controleer voor gebruik de apparatuur en accessoires, met name de glazen onderdelen, zorgvuldig op schade; gebruik geen kapotte onderdelen en

Zorg ervoor dat de glasconstructie niet wordt belast. De volgende redenen kunnen waardoor glascomponenten kapotgaan: spanning veroorzaakt door een verkeerde installatie, externe mechanische krachten en plotselinge veranderingen in de omgevingstemperatuur.

1. Distilleer en verhit geen stoffen waarvan het ontbrandingspunt onder de veilige temperatuur ligt. Stel de temperatuur van de verwarmingspan in.
2. De glazen verdampingsfles kan niet aan één kant worden verwarmd en de roterende verdampingsfles moet tijdens de verwarmingsfase worden gedraaid.
3. Wees voorzichtig om de vorming van peroxiden te voorkomen, die exploderen tijdens de ontleding van de opgehoopte peroxiden tijdens de destillatie.
4. Laat de componenten afkoelen voordat u ze weer gebruikt.
5. Zorg voor een goede ventilatie van de omgeving.
6. Raak geen draaiende onderdelen aan tijdens het gebruik.
7. Stopcontacten moeten geaard zijn.

Correcte verwijdering:

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat het

product vereist aparte afvalinzameling in de Europese Unie. Dit

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de gebruikersrechten ongeldig verklaren om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen

garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt met radio- of televisie-

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen te verhelpen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

MODEL EN PARAMETERS

Model	RE-501
Invoer	Wisselstroom 230V 50Hz(EUR) / Wisselstroom 120V
Stroom	40W
Waterbadkracht	1,5KW
Capaciteit roterende fles	5L
Verzamelfles	3L
Rotatiesnelheid	0-90r/min (traploze AC-snelheidsregeling)
Waterbad Pan Lift	150mm

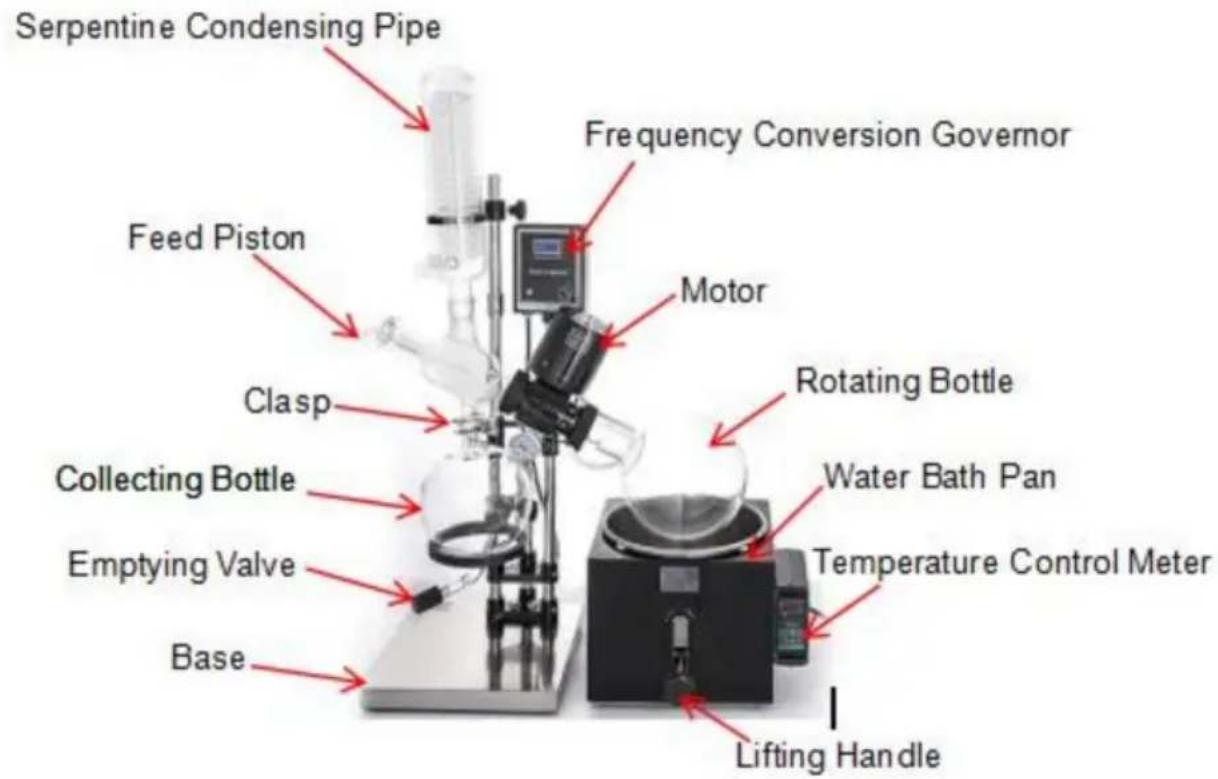

STRUCTUURDIAGRAM

De rotatieverdamper bestaat uit drie delen: het mechanische deel, het glazen deel en de optillende constante temperatuur waterbadpot. Wanneer de goederen de fabriek verlaten, wordt de grote module ingepakt en is de installatie erg handig. De specifieke procedures zijn als volgt:

1. Plaats het rek op een stevige werktafel in de buurt van de waterbron. Als het onstabiel is, kunnen vier harde rubberen voetjes worden opgevuld.
2. Verplaats het hoofdmidden naar de hoogte van 48 cm, zoals weergegeven in figuur 1. Draai de borgmoer rechts van het chassis ongeveer 25 graden ten opzichte van de vergrendeling los.
3. Een roestvrijstalen buis met een vacuümmeter wordt in het voorste gat gestoken en vastgezet.

Draai de bevestigingsschroeven op de driehoek en het chassis 15 cm vast.

1. De elektrische bedieningskast is volgens het schema bevestigd en de vijf kernplug van de motor wordt geplaatst.

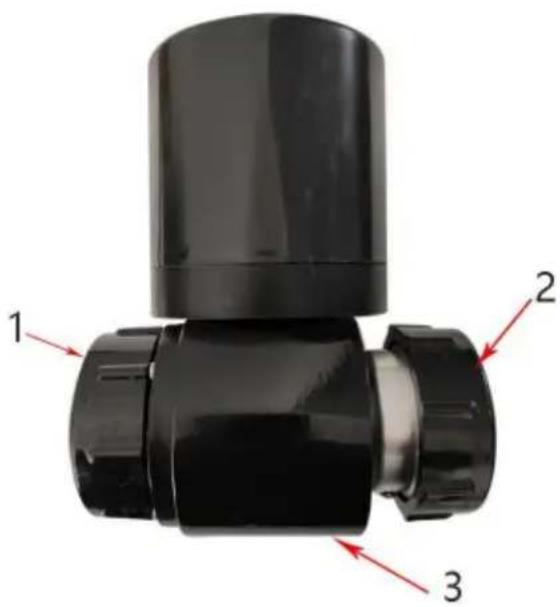

2. Zoals weergegeven in figuur 1. De vierwegfles is bevestigd op de grote moer (1) aan het linker uiteinde van de kop en de standaard nr. 40 aan de linkerkant van het uiteinde van de machine moet verticaal omhoog staan.
3. Plaats de condensor op de vierwegfles, pas de verbinding aan om de condensor verticaal te houden, en houd het vast met een vaste klem. De condensorbuis

gewrichten zijn naar achteren gericht.

1. Nadat u de voedingssonde en de voedingszuiger hebt aangesloten, plaatst u de voedingszuiger terug in de vierwegfles.
2. Verbind de opvangfles met de vierwegfles.
3. Installeer de ring, pas het midden en de hoogte herhaaldelijk aan en houd de fles rustig vast.
4. Bevestig de interface met een sluiting om deze vast te zetten.
5. Zoals weergegeven in Figuur 1. Plaats de draaiende fles aan de rechterkant van de draaiende as en draai de grote moer (2) vast.
6. Plaats de waterbadpot onder de draaiende fles en voeg het schone water toe in de 2/3 pot (het kraanwater moet 1-2 dagen worden geplaatst).

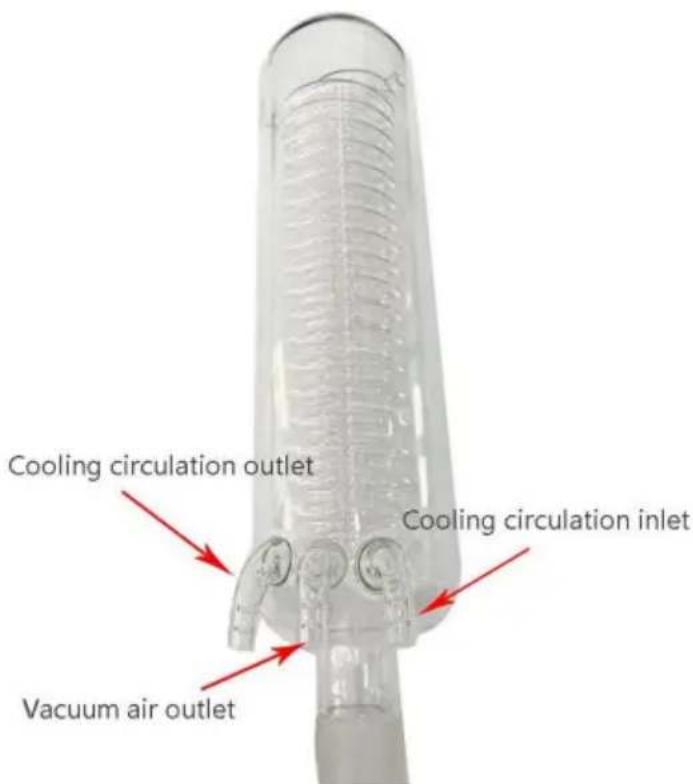

7. Zoals weergegeven in Figuur 2. De vacuümluchtuitlaat wordt gebruikt voor één verbinding van de vacuümmeter, en het andere gewricht is verbonden met een vacuümpomp of

een laboratorium vacuümschakelaar.

1. De koelcirculatie-uitlaat en de koelcirculatie-inlaat zijn aangesloten op het koelwater.

Let op: Zoals weergegeven in Figuur 1

Let op: Zoals weergegeven in Figuur 2

1) Maak het glas schoon voordat u het plaatst. 2) De standaardmond en het afdichtingsoppervlak moeten worden gecoat met een kleine hoeveelheid vacuümvet. Verhoog de luchtdichtheid. 3) De installatie moet de koppositie vergrendelen en niet kunnen bewegen.

GEBRUIKSMETHODE

De verdampingssnelheid van het instrument hangt af van drie factoren.

1. Hoe hoger de vacuümgraad, hoe hoger de snelheid van de verdamping, de vacuümgraad mag niet lager zijn dan die van het water verdamping 0,096Mpa.
2. Hoe hoger de temperatuur van het waterbad, hoe sneller het gaat. over het algemeen hoger zijn dan 80ÿ, specifieke procesvereisten.
3. Hoe lager de temperatuur van het koelwater, hoe sneller het koelwater stroomt. is, en het effect van koelwater is beter.

Een operationeel programma:

1. Na het vacuümzuigen en openen van de vacuümpomp blijkt dat de vacuum is niet voldoende. controleer of de flespoorten goed zijn goed afgesloten, of de vacuümpompen nu lekken of niet, of de afdichting ring van de roterende as is vastgezet, en dat een vacuümschakelaar is aangesloten op de vacuümbuis kan worden gebruikt om de beste herstelsnelheid nauwkeurig af te stellen en verdampingssnelheid.
2. Toevoer: door gebruik te maken van de vacuümdruk van het systeem kan de vloeistof wordt ingeademd met een slang in de voedingspoort, en de vloeistof mag niet meer dan helft van de roterende fles. Het instrument kan continu voeden, moet opletten bij het voeden van de vacuümpomp. De stop na stop met verwarmen om langzaam te verdampen open de toevoerbuis om terugstroming te voorkomer stroom van hanen.
3. Verwarming: Dit instrument is uitgerust met een speciaal ontworpen water badpot. Het

moet worden geëlektrificeerd na het toevoegen van water. Temperatuurregelschaal 0-99 is beschikbaar als referentie. Vanwege de thermische traagheid kan de werkelijke temperatuur 3 graden afwijken van de ingestelde temperatuur. Stel daarom de thermostaat bijvoorbeeld in op 38 graden als u een watertemperatuur van 40 graden nodig heeft. Voor een nauwkeurige watertemperatuur meet u deze direct met een thermometer. De roterende fles dringt 1/3 tot 1/2 in het water binnen.

1. Rotatie: Open de schakelaar van de elektronische regelkast en pas de rotatie aan door te draaien naar de beste verdampingssnelheid. Let op om trillingen en schommelingen van het waterbad te vermijden.
2. Sluit het koelwater aan.
3. Oplosmiddel terugwinnen: Schakel de vacuümpomp uit, open de toevoerschakelaar en laat het gas vrij, open de afvoerzuiger en laat het oplosmiddel in de verzamelfles lopen.

Twee aandachtspunten:

1. Over de mate van vacuüm:

De vacuümgraad is de belangrijkste procesparameter van de roterende verdamper, en de gebruiker komt vaak het probleem van het vacuüm tegen. Dit is vaak gerelateerd aan de aard van het gebruikte oplosmiddel. Biochemische industrie en farmaceutische industrie gebruiken vaak water, ethanol, aceton, azijnzuur, ethylester, ether, petroleumether, chloroform en tolueen als oplosmiddel, terwijl

algemene vacuümpompen niet bestand zijn tegen sterke organische oplosmiddelen, en er kan gekozen worden voor speciale vacuümpompen met een hoge corrosiebestendigheid. (Wij raden het gebruik van een vacuümpomp met watercirculatie aan.)

Het is een eenvoudige methode om de lekkage van het instrument te controleren: klem de externe vacuümbuis af en observeer de vacuümmeter op het instrument. Als er luchtlekkage is, controleer dan de geldigheid van de afdichtingsverbinding en de afdichtingsring op de draaiende as (zie onderhoud). Als het instrument normaal is, moeten de vacuümpomp en de vacuümleiding gecontroleerd worden.

2. Over de temperatuurstijging van de motor:

De elektromotor van dit instrument is voorzien van isolatie van klasse E en de wikkelingen zijn

gecoat met polyester en hoogwaardige lak. De omgeving is niet meer dan

1000 meter boven zeeniveau. De temperatuur van de omgeving is niet hoger dan 40°C. Het continue gebruik van de temperatuurstijging van het motoroppervlak (het verschil tussen de oppervlaktetemperatuur van de motor en de omgevingstemperatuur) overschrijdt die van de motor niet 45°C. Het is normaal en kan veilig worden gebruikt. Bij temperatuurstijging van meer dan 45°C moet het roterende smeersysteem gecontroleerd worden (zie onderhoud). Als de omgevingstemperatuur erg hoog is en de temperatuur van het waterbad erg hoog is, kan de gebruiker worden gekoeld door de ventilator.

ONDERHOUD

De samengestelde afdichtingsstructuur van polytetrafluorethyleen en rubber wordt gebruikt in het ontwerp van de roterende afdichting. Deze biedt sterke corrosiebestendigheid en goede vacuümdichtheid. Wanneer de fabriek is geïnstalleerd, openen normale gebruikers de afdichting niet. De afdichtingsring van de vierwegflesmond en de roterende flesmond is het standaardonderdeel dat willekeurig aan 1 is bevestigd. De gebruiker kan deze zelf vervangen en aanschaffen.

1. De afdichtingsstructuur in de roterende as aan beide kanten vereist wekelijks en maandelijks onderhoud. Bij hermontage aan de rechterkant moet de rotatie-as in de tafel buiten het park worden schoongemaakt en bedekt met een kleine hoeveelheid vacuümvet (aanbevolen 750L vacuümvet, niet het algemene vacuümvet gebruiken). Plaats vervolgens een speciale afdichtingsring, Teflon-huls en ring. Een kleine hoeveelheid vacuümvet moet worden aangebracht op het binnenste gat en de vlakke gleuf tijdens de montage.

om de luchtdichtheid te verbeteren en de

levensduur te verlengen. Na het laden wordt het oppervlak van het overtollige vacuümvet schoongeschrobd, waarna vierwegflessen en roterende flessen kunnen worden geïnstalleerd.

1. De speciale afdichtring aan de linkerkant is het belangrijkste onderdeel voor de luchtdichtheid.

Een speciale afdichtring zoals aceton, ethylacetaat of chloroform kan worden geselecteerd als deze onoplosbaar blijkt te zijn bij gebruik met een

oplosmiddel.

3. Zoals weergegeven in Figuur 1, als de rotatie-as los zit of niet, kan de sleutel

draad in de bevestiging in het onderste gat van de versnellingsbak worden gestoken om te stoppen (3), en de kleine plastic draaidop op de spindel kan worden vastgeschroefd omhoog (2), en vice versa.

RE501-Paklijst

Serieelnummer	Naam	Nummer
1	Verzamelfles (3000ml)	1 stuk
2	Draaiende fles (5000ml)	1 stuk
3	Glazen condensor	1 stuk
4	Glas rotatie-as	1 stuk
5	Waterbad	1 set
6	controledoos	1 stuk
7	Voedingssonde	1 stuk
8	Voedingszuiger	1 stuk
9	Flessenklem van roestvrij staal	1 stuk
10	Zekering (15A)	1 stuk
11	moersleutel	1 stuk

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.
