RE-501 - Luftkonditionering Vevor - Gratis bruksanvisning och manual

Produkttyp	Roterande förångare
Märke	Vevor
Modell	RE-501
Strömförsörjning	AC 230 V / 50 Hz (EUR) eller AC 120 V
Motoreffekt	40 W
Vattenbadseffekt	1,5 kW
Rotationskolvens kapacitet	5 L
Uppsamlingskolvens kapacitet	3 L
Rotationshastighetsområde	0 – 90 varv/min (kontinuerlig reglering)
Vattenbadets lyfthöjd	150 mm
Maximal badtemperatur	99 °C (justerbar)
Material för glasdelar	Borsilikatglas
Tätningssystem	PTFE/gummi-komposit
Mått (ca.)	Inte explicit angivna – totalhöjd cirka 80 cm
Vikt (ca.)	Cirka 15 kg (uppskattning)
Säkerhet	Jordning obligatorisk, stänkskydd, ventilation krävs
Underhåll	Veckovis rengöring av tätningar, smörjning med vakuumfett 750L, byte av tätningsringar vid behov
Ingående reservdelar	Uppsamlingskolv 3L, rotationskolv 5L, kondensor, rotationsaxel, vattenbad, kontrollbox, matningssond, kolv, klämma, säkring 15A, nyckel
Reparerbarhet	Tätningsringar och packningar kan bytas av användaren; teknisk support via www.vevor.com/support

Vanliga frågor - RE-501 Vevor

Vilken typ av produkt är Vevor RE-501?

Vevor RE-501 är en roterande förångare för laboratoriebruk, som används för vakuumdestillation. Det är inte en luftkonditionering.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd skyddsutrustning, placera apparaten på en stabil och brandsäker yta, kontrollera glasdelarna före användning, värm inte brandfarliga ämnen över deras flampunkt, och säkerställ god ventilation.

Hur installerar man den roterande förångaren?

Placera stativet på ett stabilt bord, fäst huvudet på 48 cm höjd, sätt i stålröret med vakuummätare, montera kondensorn och uppsamlingskolven, anslut sedan rotationskolven och vattenbadet. Se manualens schema.

Vilken matningsspänning krävs?

Apparaten fungerar med AC 230 V / 50 Hz (europeisk version) eller AC 120 V. Kontrollera eluttaget och jordningen.

Hur ställer man in vakuum för optimal avdunstning?

Vakuumgraden bör vara minst 0,096 MPa för vatten. Använd en lämplig vakuumpump (rekommenderas: vattencirkulationspump). Kontrollera tätningarna och matningsventilen.

Vilken vattenbadstemperatur ska användas?

Temperaturen bör i allmänhet inte överstiga 80 °C. Ställ in termostaten med hänsyn till termisk tröghet: för en badtemperatur på 40 °C, ställ in på 38 °C. Mät med termometer om nödvändigt.

Hur underhåller man tätningarna?

Rengör tätningarna en gång i veckan och applicera en liten mängd vakuumfett 750L på rotationsaxeln och tätningsytorna. Byt ut ringarna om de är slitna eller angripna av lösningsmedel.

Vad gör man om vakuumet inte blir tillräckligt högt?

Kontrollera tätheten på alla anslutningar, O-ringarnas skick, vakuumpumpen och slangarna. Dra åt ytterröret och observera vakuummätaren för att hitta en läcka.

Hur återvinner man det destillerade lösningsmedlet?

Efter att ha stoppat uppvärmningen och vakuumpumpen, öppna matningsventilen för att släppa ut gasen, öppna sedan avtappningskolven för att samla upp lösningsmedlet i uppsamlingskolven.

Var hittar man reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis. Tätningsringarna är standarddelar som finns i handeln.

BRUKSANVISNING RE-501 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

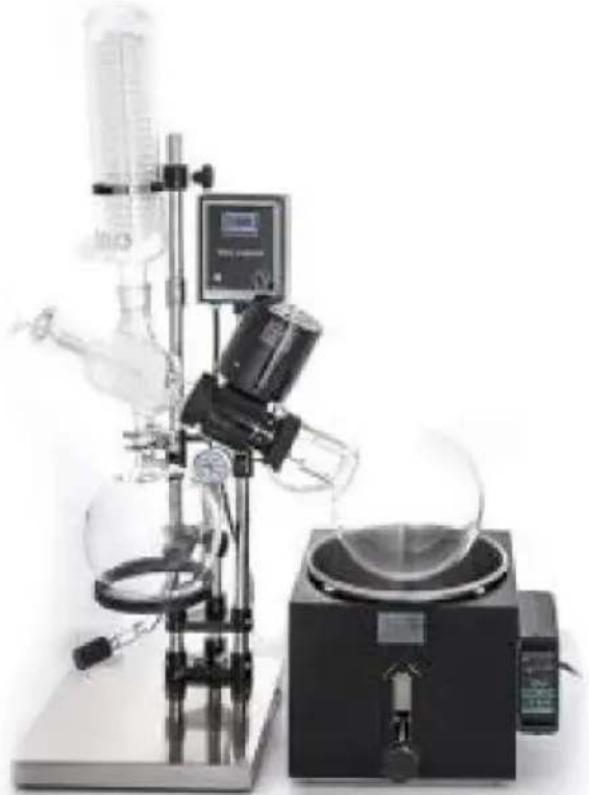

EVAPORATORE ROTANTE

MODELL: RE-501

OBS: Se vilken färg du köpte.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Beroende på typen av hanteringsmedium, vänligen bär lämpligt skyddsutrustning under drift, annars kan följande risker förekomma: vätskestänk/delar som flyger ut/kropp, hår, kläder förorenade av stänkmaterialet.
2. Lägg produkten på en slät, ren, halkfri, torr och brandsäker skrivbordet.
3. Före användning, kontrollera noggrant utrustningen och tillbehören, speciellt glaskomponenterna för skador; Använd inte trasiga delar och se till att glasenheten inte belastas. Följande skäl kan orsaka att glaskomponenter misslyckas: stress orsakad av felaktig installation, yttre mekanisk kraft och plötsliga förändringar i omgivningstemperaturen.
4. Destillera och värm inte ämnen vars antändningspunkt är under kassaskåpets inställningstemperatur för värmepannan.
5. Glasindunstningsflaskan kan inte värmas på ena sidan, och den roterande förångningsflaskan måste vändas under uppvärmningssteget.
6. Var noga med att undvika bildning av peroxider, som kan explodera under sönderdelning av ackumulerade peroxider under destillation.
7. Låt komponenterna svalna innan de används igen.
8. Håll det omgivande området väl ventilerat.
9. Rör inte roterande delar under drift.
10. Eluttag måste vara jordade.

Korrekt avfallshantering:

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras med normala inhemska

avfall, utan måste lämnas till insamlingsställe för återvinning av el- och

elektroniska apparater.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-

mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

MODELL OCH PARAMETRAR

Modell	RE-501
Input	AC 230V 50Hz(EUR) / AC 120V
Driva	40W
Vattenbadskraft	1,5KW
Roterande flaskkapacitet	5L
Samla flaska	3L
Rotationshastighet	0-90r/min (AC steglös hastighetsreglering)
Vattenbad Pan Lift	150 mm

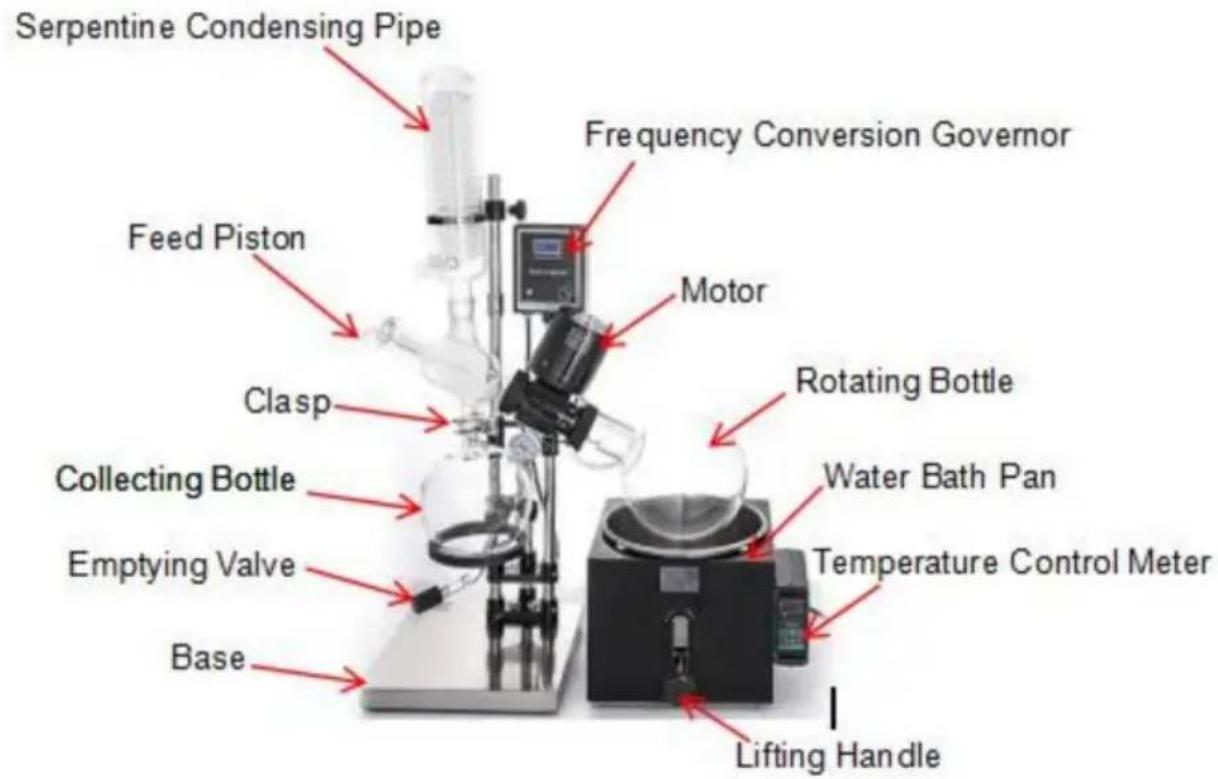

STRUKTURDIAGRAM

Den roterande förångaren består av tre delar: den mekaniska delen, glasdelen och det lyftande vattenbadet med konstant temperatur. När produkterna lämnar fabriken är den stora modulen packad och installationen är mycket bekväm. De specifika procedurerna är följande:

1. Placera ställningen på ett stabilt arbetsbord nära vattenkällan. De fyra hårda gummifötterna kan justeras.
2. Som visas i figur 1, flytta huvudets mitt till 48 cm höjd, till höger om chassit cirka 25 grader, och lås med låsmuttern.
3. Ett rostfritt stålrör med vakuummätare sätts in i det främre hålet och dras åt med fästskruvarna på triangeln och chassit, 15 cm.
4. Den elektriska kontrollboxen fixeras enligt diagrammet och motorns fem kärnpluggar sätts in.

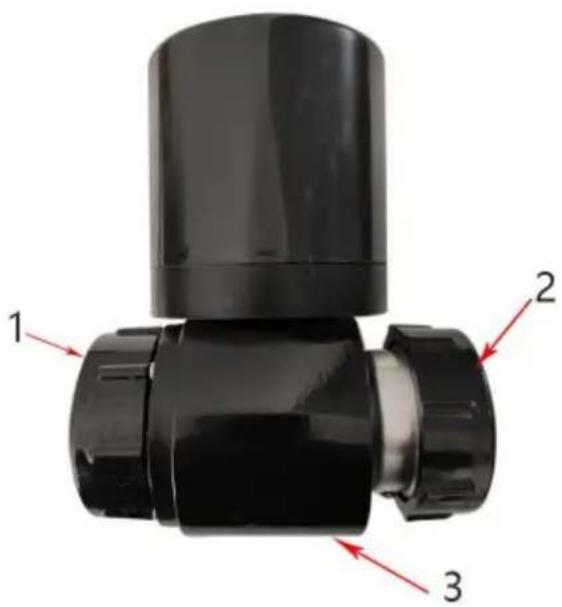

5. Som visas i figur 1. Fyrvägsflaskan fästs på den stora muttern (1) på huvudets vänstra ände, och standard nr 40 på vänster sida av maskinens ände bör vara vertikalt uppåt.
6. Sätt in kondensorn på fyrvägsflaskan, justera skarven för att göra kondensorn vertikal, och håll den med en fast klämma. Kondensorrörets leder är bakåtriktade.
7. Efter anslutning av matarslang och matningskolv, sätt i matningskolven i fyrvägsflaskan.
8. Anslut uppsamlingsflaskan med fyrvägsflaskan.
9. Installera ringen, justera mitten och upp och ner upprepade gånger och håll flaskan stadigt.
10. Fäst gränssnittet med spännet för att säkra det.
11. Som visas i figur 1. Sätt den roterande flaskan på den högra änden av roterande axeln och dra åt den stora muttern (2).
12. Sätt vattenbadskrukan under den roterande flaskan och tillsätt det rena vattnet till 2/3 av krukan (kranvattnet bör placeras i 1-2 dagar).

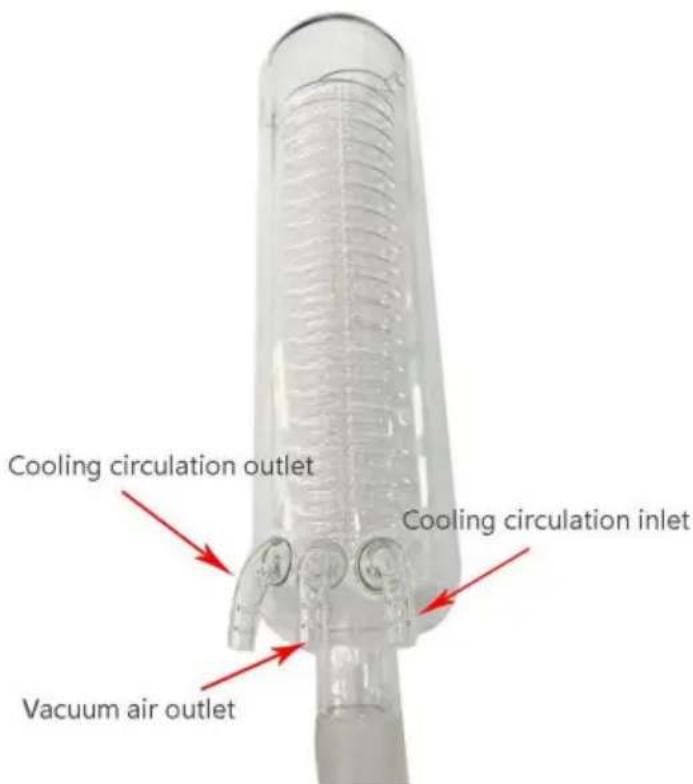

13. Som visas i figur 2. Vakuumluftutlopp används för att ansluta en skarv av vakuummätaren, och den andra leden är ansluten till en vakuumpump eller

en laboratorievakuumbrytare.

1. Kylcirkulationsutlopp och Kylcirkulationsinlopp är anslutna till kylvattnet.

Obs: Som visas i figur 1

Obs: Som visas i figur 2

Saker som behöver uppmärksamhet:

1. Rengör glaset innan det installeras.

2. Standardmynningen och tätningsytan bör beläggas med en liten mängd vakuumfett för att öka lufttätheten.

3. Installationen ska låsa huvudpositionen och inte kunna röra sig.

ANVÄNDNINGSSÄTT

Instrumentets förångningshastighet beror på tre faktorer.

1. Ju högre vakuumgraden är, desto högre hastighet på avdunstning. Vakuumgraden bör inte vara mindre än vattnets förångningstryck, 0,096 MPa.
2. Ju högre temperatur vattenbadet har, desto snabbare är det. Överstig i allmänhet inte 80 °C, specifika processkrav kan kräva annat.
3. Ju lägre kylvattentemperaturen är, desto snabbare blir kylvattnet, och effekten av kylvatten är bättre.

Ett driftprogram:

1. Efter att ha dammsugit och öppnat vakuumpumpen visar det sig att vakuumet inte räcker till. Kontrollera om flaskportarna är tätade väl, om vakuumpumparna läcker eller inte, om tätningsringen på den roterande axeln är fixerad, och en vakuumbrytare ansluten till vakuumröret kan användas för att finjustera den bästa återhämtningsgraden och förångningshastigheten.
2. Matning: med hjälp av vakuumtrycket i systemet kan vätskan inhaleras med en slang i matningsporten, och vätskan bör inte överstiga hälften av den roterande flaskan. Instrumentet kan vara kontinuerlig matning, men var uppmärksam på när du matar av vakuumpumpen. Stoppet efter att stoppa uppvärmningen för att avdunsta, öppna långsamt matningsröret för att förhindra tillbakaflöde av tuppar.
3. Uppvärmning: Detta instrument är utrustat med ett speciellt designat vattenbad. Det

måste elektrifieras efter tillsats av vatten. Temperaturkontrollskala 0-99 °C finns tillgänglig för referens. På grund av termisk tröghet är den faktiska temperaturen högre än den inställda temperaturen med 3 grader, så du kan använda korrekta inställningar, till exempel: om du behöver en vattentemperatur på 40 grader, ställ termostaten på 38. För exakt vattentemperatur, mät det direkt med en termometer. Den roterande flaskan invaderar 1/3 - 1/2 i vatten.

1. Rotation: Öppna den elektroniska kontrollboxens omkopplare, justera rotationen till bästa förångningshastigheten. Var uppmärksam för att undvika vibrationer i vattenbadet och fluktuationer.
2. Anslut kylvattnet.
3. Återvinn lösningsmedel: Stäng av vakuumpumpen, öppna matningsbrytaren och släpp ut gasen, öppna utloppskolven och släpp ut lösningsmedlet i samlingsflaska.

Två frågor av uppmärksamhet:

1. Om graden av vakuum:

Vakuumgraden är den viktigaste processparametern för rotorförångare, och användaren möter ofta problemet med vakuum. Detta är ofta relaterat till typen av det använda lösningsmedlet. Biokemisk industri och läkemedelsindustrin använder ofta vatten, etanol, aceton, ättiksyra, etylester, eter, petroleumeter, kloroform och toluen som lösningsmedel, medan allmänna vakuumpumpar inte tål starka organiska lösningsmedel, och speciella vakuumpumpar med stark korrosionsbeständighet kan väljas. (Rekommenderar användning av vattencirkulerande vakuumpump.)

Det är en enkel metod att kontrollera instrumentets läckage - klämma fast extern

vakuumrör och observera vakuummätaren på instrumentet. Om det finns luftläckage, kontrollera giltigheten av tätningsskarven och tätningsringen på roterande axel (se underhåll). Om instrumentet är normalt, vakuumpumpen och vakuumröret bör kontrolleras.

2. På motorns temperaturstegring:

Den elektriska motorn i detta instrument är E-klassad isolering, och lindningarna är

belagda med polyester och höghållfast lack. Miljön är inte mer än

1000 meter över havet. Temperaturen i miljön överstiger inte 40°C. Den kontinuerliga användningen av temperaturökningen på motorytan (skillnaden mellan motorns yttemperatur och omgivningstemperaturen) överstiger inte motorns 45°C. Det är normalt och kan användas säkert. Temperaturhöjning överstigande 45°C: För att kontrollera det roterande smörjsystemet (se underhåll), om miljön är mycket hög och temperaturen i vattenbadet är mycket hög, kan användaren kylas av fläkten.

UNDERHÅLL

Den sammansatta tätningsstrukturen av polytetrafluoreten och gummi används i designen av roterande tätning. Stark korrosionsbeständighet och bra vakuum. När fabriken har installerats öppnar inte den normala situationen användarna. Tätningsringen på den fyrvägs flasköppningen och den roterande flasköppningen är standarddelen slumpmässigt fäst vid 1. Användaren kan byta och köpa själv.

1. Tätningsstrukturen i den roterande axeln vid båda är ett veckovis, månatligt underhåll höger ände en återmontering måste vara rotationsaxeln i bordet utanför parken ren och belagd med en liten mängd vakuumfett (rekommenderas 750L vakuumfett, bör inte använda det allmänna vakuumfettet). Sätt sedan på speciell tätningsring, Teflonhylsa-ring. En liten mängd vakuumfett bör appliceras på det inre hålet och det plana spåret under monteringstiden

, för att förbättra lufttätheten och förlänga

livslängden. Efter laddning skuras ytan på överskottsvakuumfettet ren, sedan kan fyrvägsflaskor och roterande flaskor installeras.

1. Den vänstra ändens speciella tätningsring är huvuddelen av lufttätheten.

En speciell tätningsring som aceton, etylacetat eller kloroform kan väljas om den visar sig vara olöslig vid användning av

lösningsmedel.

1. Som visas i figur 1, om rotationsaxeln är lös eller inte, kan skiftnyckelstoppvajern i fästet sättas in i växellådans nedre hål till stopp (3), och den lilla roterande plastkåpan på spindeln kan skruvas upp (2) och vice versa.

RE501-Packlista

Serie antal	Namn	Antal
1	Uppsamlingsflaska (3000 ml)	1 st
2	Roterande flaska (5000ml)	1 st
3	Kondensor av glas	1 st
4	Glas rotationsaxel	1 st
5	Vattenbad	1 set
6	kontrollbox	1 st
7	Matningsslang	1 st
8	Matningskolv	1 st
9	Flasklås i rostfritt stål	1 st
10	Säkring (15A)	1 st
11	rycka	1 st

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Svit 250,9166 Anaheim Place, Rancho Cucamonga, CA 91730, USA
