MANUALE UTENTE RE-501 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

EVAPORATORE ROTANTE

MODELLO: RE-501

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

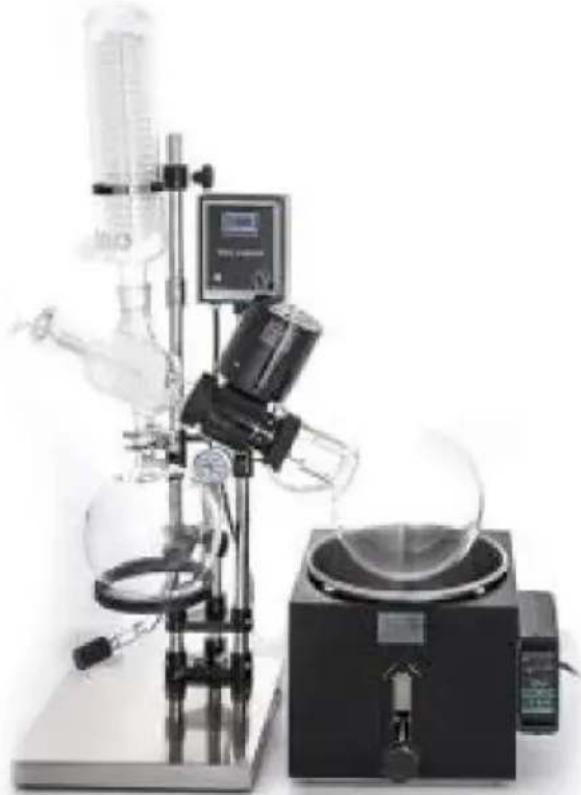

EVAPORATORE ROTANTE

MODELLO: RE-501

NOTA: fare riferimento al colore acquistato.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. In base al tipo di mezzo di manipolazione, indossare indumenti adatti dispositivi di protezione durante il funzionamento, altrimenti potrebbero verificarsi i seguenti rischi verificarsi: schizzi di liquido/parti che volano fuori/corpo, capelli, vestiti contaminati da il materiale di spruzzo.
2. Posizionare il prodotto su una superficie liscia, pulita, antiscivolo, asciutta e ignifuga scrivania.
3. Prima dell'uso, controllare attentamente l'attrezzatura e gli accessori, in particolare i componenti in vetro, per eventuali danni; non utilizzare parti rotte e assicurarsi che il gruppo vetro non sia sollecitato. I seguenti motivi possono causare il cedimento dei componenti in vetro: sollecitazioni causate da un'installazione non corretta, da forze meccaniche esterne e da sbalzi improvvisi della temperatura ambiente.
4. Non distillare e riscaldare sostanze il cui punto di accensione è al di sotto del punto di sicurezza impostazione della temperatura della padella riscaldante.
5. La bottiglia di evaporazione in vetro non può essere riscaldata da un lato e l'la bottiglia di evaporazione rotante deve essere girata durante la fase di riscaldamento.
6. Si prega di fare attenzione ad evitare la formazione di perossidi, che possono esplodere durante la decomposizione dei perossidi accumulati durante la distillazione.
7. Lasciare raffreddare i componenti prima di riutilizzarli.
8. Mantenere l'area circostante ben ventilata.
9. Non toccare le parti rotanti durante il funzionamento.
10. Le prese di corrente devono essere dotate di messa a terra.

Smaltimento corretto:

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici.

rifiuti, ma devono essere portati al punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

dispositivi elettronici.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il

attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a le due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa
interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'utente autorità di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla radio o alla televisione ricezione, che può essere determinata spegnendo e riaccendendo il prodotto, il l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore è connesso.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

MODELLO E PARAMETRI

Modello	RE-501
Ingresso	CA 230V 50Hz (EUR) / CA 120V
Energia	40W
Potenza del bagno d'acqua	1,5 kW
Capacità della bottiglia rotante	5L
Raccolta di bottiglie	3L
Velocità di rotazione	0-90r/min (regolazione continua della velocità AC)
Sollevatore per vasca da bagno d'acqua	150mm

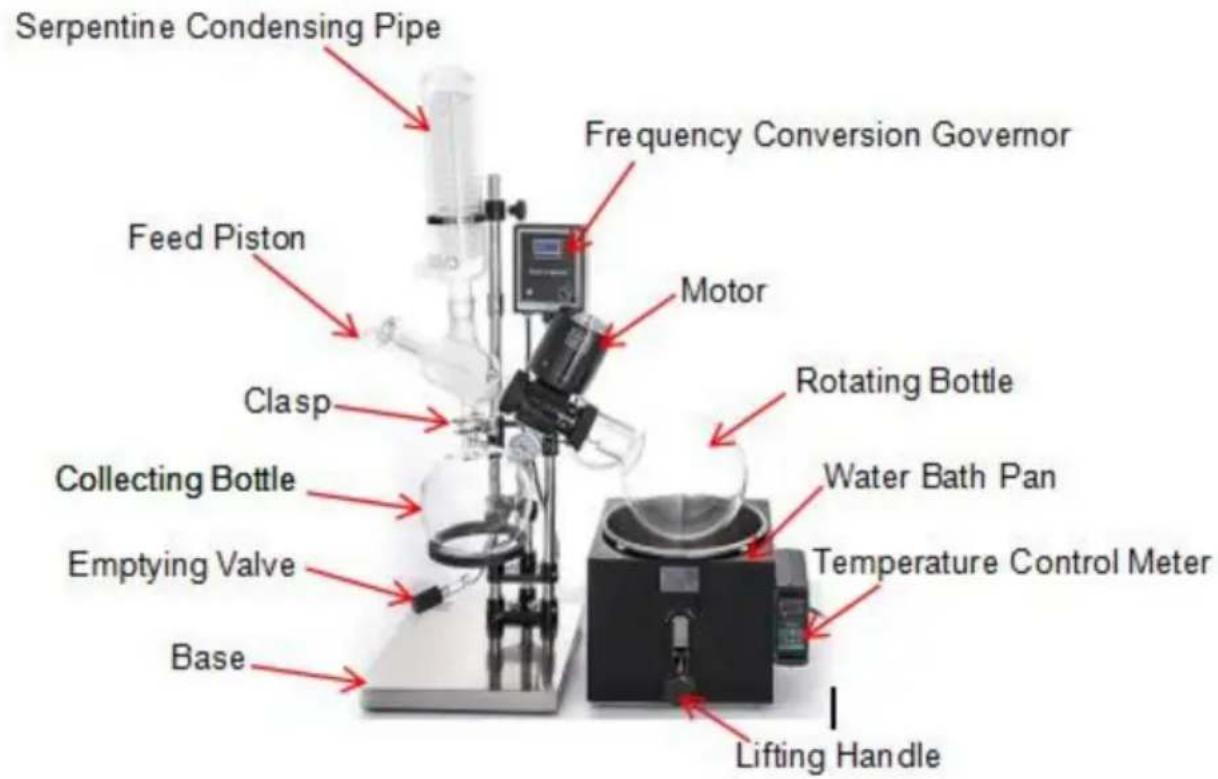

SCHEMA DELLA STRUTTURA

INSTALLAZIONE DELLO STRUMENTO

L'evaporatore rotante è costituito da tre parti, la parte meccanica, la

parte in vetro e la pentola per il bagno d'acqua a temperatura costante.Quando il

la merce esce dalla fabbrica, il grande modulo è imballato e l'installazione

è molto comodo. Le procedure specifiche sono le seguenti:

1. Si prega di posizionare il rack su un tavolo da lavoro robusto vicino alla fonte d'acqua. Se è instabile. I quattro piedini in gomma dura possono essere imbottiti.
2. Come mostrato nella Figura 1, spostare il centro della testa all'altezza di 48 cm
   a destra del telaio, a circa 25 gradi rispetto al bloccaggio del dado di bloccaggio.
3. Un tubo di acciaio inossidabile con un vacuometro viene inserito nel foro anteriore

E

serrato le viti di fissaggio del triangolo e del telaio di 15 cm.

1. La scatola di controllo elettrico è fissata secondo lo schema e i cinque

spina centrale

del motore è inserito.

1. Come mostrato nella Figura 1. La bottiglia a quattro vie è fissata sul dado grande (1) su l'estremità sinistra della testa e lo Standard n. 40 sul lato sinistro dell'estremità

della macchina deve essere rivolta verso l'alto.

1. Inserire il condensatore sulla bombola a quattro vie, regolare il giunto per realizzare il condensatore verticale, e tenerlo con un morsetto fisso. Il tubo del condensatore

le articolazioni sono arretrate.

1. Dopo aver collegato il tubo di alimentazione e il pistone di alimentazione. Inserire il pistone di alimentazione nella bottiglia a quattro vie.

2. Collegare la bottiglia di raccolta alla bottiglia a quattro vie.

3. Installare l'anello, regolare il centro e su e giù ripetutamente e tenere premuto la bottiglia in modo costante.

4. Fissare l'interfaccia con la chiusura per fissarla.

5. Come mostrato nella Figura 1. Posizionare la bottiglia rotante sull'estremità destra del albero rotante e serrare il dado grande (2).

6. Posizionare il recipiente per il bagno d'acqua sotto la bottiglia rotante e aggiungere l'acqua pulita nella pentola da 2/3 (l'acqua del rubinetto deve essere lasciata per 1-2 giorni).

7. Come mostrato nella Figura 2. L'uscita dell'aria sottovuoto viene utilizzata per collegare un giunto di il manometro del vuoto e l'altro giunto è collegato a una pompa per vuoto o

un interruttore del vuoto da laboratorio.

1. L'uscita della circolazione di raffreddamento e l'ingresso della circolazione di raffreddamento sono collegati a l'acqua di raffreddamento.

Nota: come mostrato nella Figura 1

1 2 3

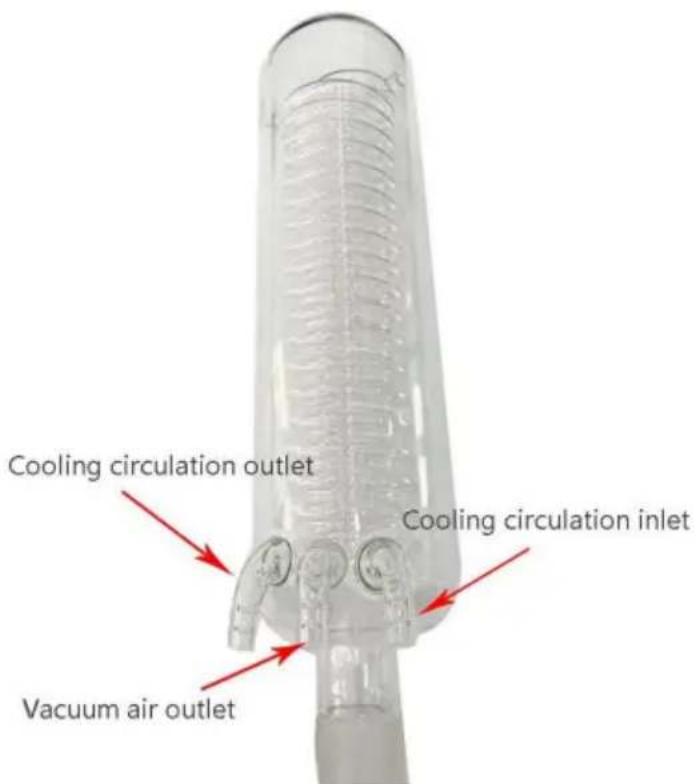

Nota: come mostrato nella Figura 2

Questioni che richiedono attenzione:

1) Pulire il vetro prima dell'installazione.

2) La bocca standard e la superficie di tenuta devono essere rivestite con un piccola quantità di grasso per vuoto. Aumentare la tenuta dell'aria.

3) L'installazione dovrebbe bloccare la posizione della testa e non può muoversi.

MODO D'USO

La velocità di evaporazione dello strumento dipende da tre termini.

1. Maggiore è il grado di vuoto, maggiore è la velocità del evaporazione, il grado di vuoto non deve essere inferiore a quello dell'acqua evaporazione 0,096 MPa.
2. Più alta è la temperatura del bagno d'acqua, più veloce è. Non generalmente superano gli 80ÿ, requisiti di processo specifici.
3. Più bassa è la temperatura dell'acqua di raffreddamento, più veloce è l'acqua di raffreddamento è, e l'effetto dell'acqua di raffreddamento è migliore.

1. Dopo aver aspirato e aperto la pompa per vuoto, si è scoperto che il vuoto non è sufficiente. controllare se le porte della bombola sono sigillato bene, se le pompe per vuoto perdono o meno, se la tenuta l'anello dell'albero rotante è fisso e che un interruttore del vuoto è collegato a il tubo a vuoto può essere utilizzato per mettere a punto il miglior tasso di recupero e velocità di evaporazione.
2. Alimentazione: utilizzando la pressione del vuoto del sistema, il liquido può essere inalato con un tubo nella porta di alimentazione e il liquido non deve superare metà della bottiglia rotante. Lo strumento può essere alimentato in modo continuo, si dovrebbe prestare attenzione quando si alimenta la pompa per vuoto. L'arresto dopo interrompere il riscaldamento per far evaporare lentamente aprire il tubo di alimentazione per evitare il ritorno flusso di cazzi.
3. Riscaldamento: questo strumento è dotato di un sistema di riscaldamento dell'acqua appositamente progettato. vaso da bagno.

deve essere elettrificato dopo l'aggiunta di acqua. Scala di controllo della temperatura 0-99 y It è disponibile per riferimento. Per l'inerzia termica dell'esistenza del

temperatura effettiva superiore alla temperatura impostata a 3 gradi, è possibile utilizzare il impostazioni corrette, come ad esempio: è necessaria una temperatura dell'acqua di 40 gradi, il termostato impostato a 38. Per una temperatura dell'acqua precisa, misurare direttamente con un termometro. La bottiglia rotante invade 1/3 - 1/2 in acqua.

1. Rotazione: aprire l'interruttore della scatola di controllo elettronica, regolare la rotazione torcere al
   migliore velocità di evaporazione. Prestare attenzione a evitare la vibrazione del bagno d'acqua fluttuazione.
2. Collegare l'acqua di raffreddamento.
3. Recupero del solvente: spegnere la pompa a vuoto, aprire l'interruttore di alimentazione e rilasciare il gas, aprire il pistone di scarico e rilasciare il solvente nella bottiglia di raccolta.

Due questioni a cui prestare attenzione:

1. Sul grado di vuoto:

Il grado di vuoto è il parametro di processo più importante del rotativo evaporatore, e l'utente incontra spesso il problema del vuoto. Questo è spesso correlato alla natura del solvente utilizzato. L'industria biochimica e le industrie farmaceutiche utilizzano spesso acqua, etanolo, acetone, acido acetico, estere etilico, etere, etere di petrolio, cloroformio e toluene come solventi, mentre le pompe per vuoto generali non possono resistere a solventi organici forti e è possibile selezionare pompe per vuoto speciali con elevata resistenza alla corrosione. (Si consiglia l'uso di una pompa per vuoto a circolazione d'acqua.)

È un metodo semplice per controllare la perdita dello strumento: bloccare il esterno

tubo a vuoto e osservare il misuratore di vuoto sullo strumento. Se c'è perdite d'aria, controllare la validità del giunto di tenuta e dell'anello di tenuta sul albero rotante (vedi manutenzione). Se lo strumento è normale, il vuoto è necessario controllare la pompa e il tubo del vuoto.

2. Sull'aumento della temperatura del motore:

Il motore elettrico di questo strumento è dotato di isolamento di grado E e gli avvolgimenti Sono

rivestito con poliestere e lacca ad alta resistenza. L'ambiente non è più di

1000 metri sopra il livello del mare. La temperatura dell'ambiente non supera i 40 y. L'uso continuo dell'aumento di temperatura della superficie del motore (la differenza tra la temperatura superficiale del motore e la temperatura ambiente) non supera quella del motore 45 y. È normale e può essere utilizzato in sicurezza. Aumento della temperatura superiore a 45 y Per controllare il sistema di lubrificazione rotante (vedere manutenzione), se l'ambiente è molto alto e la temperatura del bagno d'acqua è molto alta, l'utente può essere raffreddato dalla ventola.

MANUTENZIONE

La struttura di tenuta composita di politetrafluoroetilene e gomma è adottata nella progettazione della tenuta rotante. Forte resistenza alla corrosione e buon vuoto. Quando la fabbrica è stata installata, la situazione normale in cui gli utenti non aprono. L'anello di tenuta della bocca della bottiglia a quattro vie e la bocca della bottiglia rotante sono la parte standard attaccata casualmente a 1. L'utente può cambiare e acquistare da solo.

1. La struttura di tenuta nell'albero rotante in entrambi sono una manutenzione settimanale, mensile a destra fine un riassemblaggio deve essere l'asse di rotazione nel tavolo fuori dal parco pulito e rivestito con una piccola quantità di grasso per vuoto (consigliato grasso per vuoto 750L, non dovrebbe usare il grasso per vuoto generale). Quindi mettere su speciale anello di tenuta, manicotto in Teflon - anello. Una piccola quantità di grasso per vuoto deve essere applicata al foro interno e la fessura del piano nel tempo di assemblaggio

, in modo da migliorare la tenuta all'aria e

prolungare la durata di servizio. Dopo il caricamento, la superficie del grasso per vuoto in eccesso viene pulita, quindi possono essere installate bottiglie a quattro vie e bottiglie rotanti.

1. L'anello di tenuta speciale dell'estremità sinistra è la parte fondamentale della tenuta all'aria.

È possibile selezionare un anello di tenuta speciale come acetone, acetato di etile o cloroformio se si scopre che è insolubile nell'uso di solvente.

1. Come mostrato nella Figura 1, se l'albero di rotazione è allentato o meno, la chiave si fer il filo nell'attacco può essere inserito nel foro inferiore del cambio per fermare (3), e il piccolo tappo rotante in plastica sul mandrino può essere avvita su(2), e viceversa.

RE501-Elenco di imballaggio

Seriale numero	Nome	Numero
1	Bottiglia di raccolta (3000 ml)	1 pezzo
2	Bottiglia rotante (5000 ml)	1 pezzo
3	Condensatore in vetro	1 pezzo
4	Asse di rotazione del vetro	1 pezzo
5	Bagnomaria	1 set
6	scatola di controllo	1 pezzo
7	sondino di alimentazione	1 pezzo
8	Pistone di alimentazione	1 pezzo
9	Chiusura per bottiglia in acciaio inossidabile	1 pezzo
10	Fusibile (15A)	1 pezzo
11	chiave	1 pezzo

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.

Rappresentante della CE

Azienda: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte am

Principale.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.
