Typ produktu	Wyparka rotacyjna
Marka	Vevor
Model	RE-501
Zasilanie elektryczne	AC 230 V / 50 Hz (EU) lub AC 120 V
Moc silnika	40 W
Moc łaźni wodnej	1,5 kW
Pojemność kolby obrotowej	5 L
Pojemność kolby zbiorczej	3 L
Zakres prędkości obrotowej	0 – 90 obr/min (regulacja ciągła)
Skok podnoszenia łaźni wodnej	150 mm
Maksymalna temperatura łaźni	99 °C (regulowana)
Materiał części szklanych	Szkło borokrzemowe
System uszczelnienia	Kompozyt PTFE/guma
Wymiary (około)	Nie podane wprost – wysokość całkowita około 80 cm
Waga (około)	Około 15 kg (szacunkowo)
Bezpieczeństwo	Obowiązkowe uziemienie, ochrona przed zachlapaniem, wymagana wentylacja
Konserwacja	Cotygodniowe czyszczenie uszczelek, smarowanie smarem próżniowym 750L, wymiana pierścieni uszczelniających w razie potrzeby
Dołączone części zamienne	Kolba zbiorcza 3L, kolba obrotowa 5L, skraplacz, oś obrotowa, łaźnia wodna, panel sterowania, sonda zasilania, tłok, zapięcie, bezpiecznik 15A, klucz
Możliwość naprawy	Pierścienie uszczelniające i uszczelki wymienialne przez użytkownika; pomoc techniczna przez www.vevor.com/support

Często zadawane pytania - RE-501 Vevor

Jaki to typ produktu Vevor RE-501?

Vevor RE-501 to laboratoryjna wyparka rotacyjna, używana do destylacji pod próżnią. Nie jest to klimatyzator.

Jakie są podstawowe środki ostrożności?

Noś sprzęt ochronny, umieść urządzenie na stabilnej i ognioodpornej powierzchni, sprawdź części szklane przed użyciem, nie podgrzewaj substancji łatwopalnych powyżej ich temperatury zapłonu, i zapewnij dobrą wentylację.

Jak zainstalować wyparkę rotacyjną?

Umieść podstawę na stabilnym stole, zamocuj głowicę na wysokości 48 cm, włóż rurkę stalową z wakuometrem, zamontuj skraplacz i kolbę zbiorczą, a następnie podłącz kolbę obrotową i łaźnię wodną. Postępuj zgodnie ze schematem w instrukcji.

Jakie jest wymagane napięcie zasilania?

Urządzenie działa na AC 230 V / 50 Hz (wersja europejska) lub AC 120 V. Sprawdź gniazdko i uziemienie.

Jak ustawić próżnię dla optymalnego odparowania?

Stopień próżni powinien wynosić co najmniej 0,096 MPa dla wody. Użyj odpowiedniej pompy próżniowej (zalecana: pompa cyrkulacyjna wody). Sprawdź szczelność uszczelek i zaworu zasilania.

Jaką temperaturę łaźni wodnej stosować?

Temperatura zazwyczaj nie powinna przekraczać 80 °C. Ustaw termostat, biorąc pod uwagę bezwładność cieplną: dla temperatury łaźni 40 °C, ustaw na 38 °C. W razie potrzeby zmierz termometrem.

Jak konserwować uszczelki?

Czyść uszczelki raz w tygodniu i nałóż małą ilość smaru próżniowego 750L na wał obrotowy i powierzchnie uszczelniające. Wymień pierścienie, jeśli są zużyte lub uszkodzone przez rozpuszczalniki.

Co zrobić, jeśli próżnia nie osiąga wystarczającego poziomu?

Sprawdź szczelność wszystkich połączeń, stan uszczelek O-ring, pompę próżniową i węże. Dokręć zewnętrzną rurkę i obserwuj wakuometr, aby wykryć wyciek.

Jak odzyskać destylowany rozpuszczalnik?

Po zatrzymaniu ogrzewania i pompy próżniowej otwórz zawór zasilania, aby uwolnić gaz, a następnie otwórz tłok spustowy, aby zebrać rozpuszczalnik w kolbie zbiorczej.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji. Pierścienie uszczelniające to standardowe części dostępne w handlu.

INSTRUKCJA OBSŁUGI RE-501 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

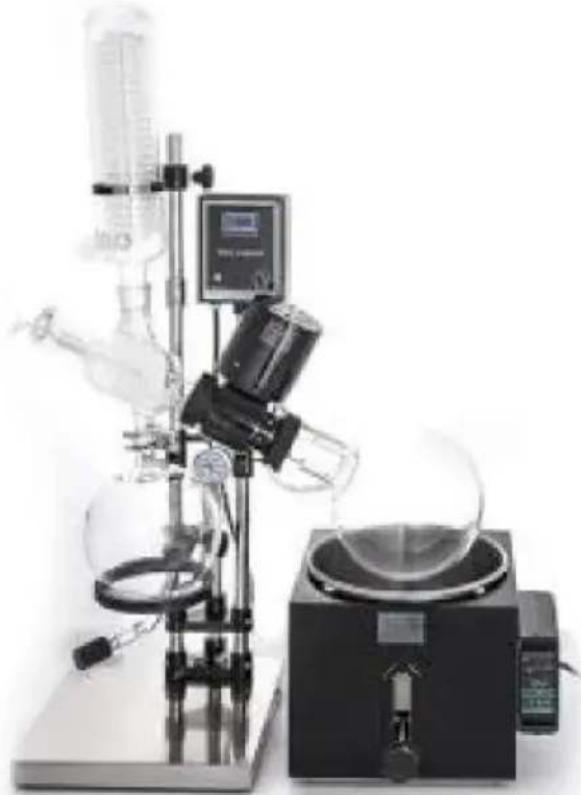

PAROWNIK OBROTOWY

MODEL: RE-501

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PAROWNIK OBROTOWY

MODEL: RE-501

UWAGA: Proszę zwrócić uwagę na zakupiony kolor.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. W zależności od rodzaju medium, z którym ma się do czynienia, należy nosić odpowiednie środki ochrony osobistej. W przeciwnym razie mogą wystąpić następujące zagrożenia: rozpryskiwanie się cieczy, wylatujące części, ciało, włosy, ubranie zanieczyszczone materiałem rozpryskowym.
2. Umieść produkt na gładkiej, czystej, antypoślizgowej, suchej i ognioodpornej powierzchni.
3. Przed użyciem należy dokładnie sprawdzić, czy sprzęt i akcesoria, zwłaszcza elementy szklane, nie są uszkodzone. Nie należy używać uszkodzonych części i upewnij się, że zespół szklany nie jest naprężony. Następujące powody mogą spowodować uszkodzenie elementów szklanych: naprężenia wywołane nieprawidłowym montażem, zewnętrzną siłą mechaniczną i nagłymi zmianami temperatury otoczenia.
4. Nie destyluj i nie podgrzewaj substancji, których temperatura zapłonu jest niższa od bezpiecznej temperatury ustawienia patelni grzewczej.
5. Szklanej butelki parownika nie można podgrzewać z jednej strony, a podczas etapu ogrzewania należy obracać obracającą się butelkę parownika.
6. Należy zachować ostrożność, aby uniknąć tworzenia się nadtlenków, które mogą eksplodować podczas rozkładu nagromadzonych nadtlenków w procesie destylacji.
7. Przed ponownym użyciem odczekaj, aż podzespoły ostygną.
8. Utrzymuj dobrą wentylację otoczenia.
9. Nie dotykaj obracających się części podczas pracy urządzenia.
10. Gniazdka elektryczne muszą być uziemione.

Prawidłowa utylizacja:

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.

Dotyczy produktu oraz wszystkich akcesoriów oznaczonych tym symbolem.

Produktów oznaczonych jako takie nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia.

sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do obsługi produktu.

zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika upoważnienie do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarancji, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można ustalić poprzez wyłączenie i włączenie produktu,

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony. Odbiornik jest podłączony.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

MODEL I PARAMETRY

Model	RE-501
Wejście	Prąd zmienny 230 V 50 Hz (EUR) / Prąd zmienny 120 V
Moc	40 W
Moc kąpieli wodnej	1,5 kW
Obrotowa pojemność butelki	5L
Zbieranie butelek	3L
Prę dkość obrotowa	0-90 obr./min (bezstopniowa regulacja prę dkości AC)
Podnośnik do kąpieli wodnej	150 mm

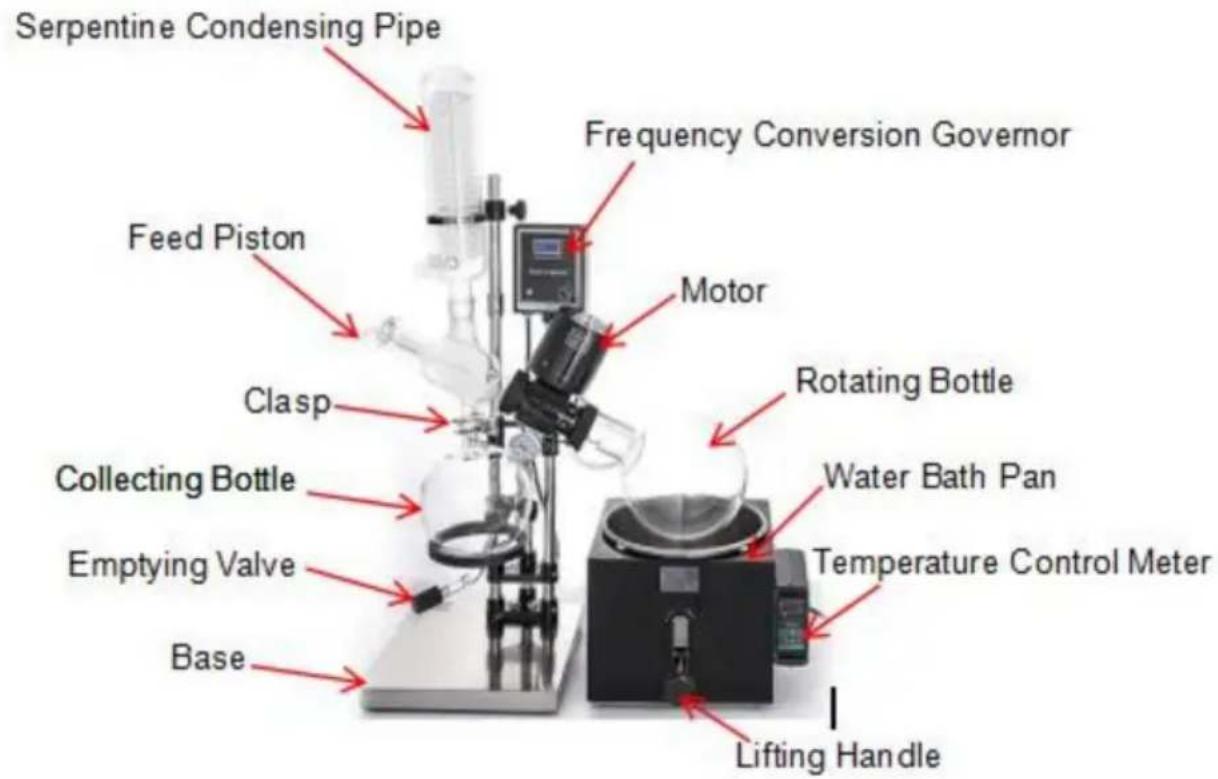

SCHEMAT STRUKTURY

Parownik obrotowy składa się z trzech części: części mechanicznej,

części szklanej i podnoszonego garnka do kąpieli wodnej o stałej temperaturze. Kiedy towar opuszcza fabrykę, duży moduł jest pakowany i montowany

jest bardzo wygodny. Konkretne procedury są następujące:

1. Proszę umieścić stojak na solidnym stole roboczym w pobliżu źródła wody. Jeśli jest niestabilny, można wyposażyć go w cztery twarde gumowe nóżki.
2. Jak pokazano na rysunku 1, przesuń środek głowy na wysokość 48 cm po prawej stronie podwozia, pod kątem około 25 stopni do blokady nakrętki zabezpieczającej.
3. Do przedniego otworu wsuwa się rurkę ze stali nierdzewnej z miernikiem podciśnienia I

dokręcono śruby mocujące na trójkącie i podwoziu o 15 cm.

1. Skrzynkę sterowniczą elektryczną mocuje się zgodnie ze schematem, a pięć

wtyczka rdzeniowa

silnika jest włożona.

1. Jak pokazano na rysunku 1. Butelka czterodrożna jest zamocowana na dużej nakrętce (1) na lewym końcu główki i standard nr 40 po lewej stronie końca maszyny powinien być skierowany pionowo w górę.
2. Umieść skraplacz na butelce czterodrożnej, wyreguluj złącze, aby uzyskać kondensator w pozycji pionowej i przymocuj go stałym zaciskiem. Rurka kondensatora stawy są do tyłu.
3. Po podłączeniu rurki podającej i tłoka podającego, włóż tłok podający.

do butelki czterodrożnej.

1. Połącz butelkę zbiorczą z butelką czterodrożną.
2. Zamontuj pierścień, wyreguluj środek, górę i dół kilkakrotnie i przytrzymaj butelkę stale.
3. Przymocuj interfejs za pomocą zatrzasku, aby go zabezpieczyć.
4. Jak pokazano na rysunku 1. Umieść obracającą się butelkę na prawym końcu obracającego się wału i dokręć dużą nakrętkę (2).
5. Pod obracającą się butelkę podstawić garnek z wodą i dodać czystą wodę do doniczki 2/3 (wodę z kranu należy wstawić na 1-2 dni).

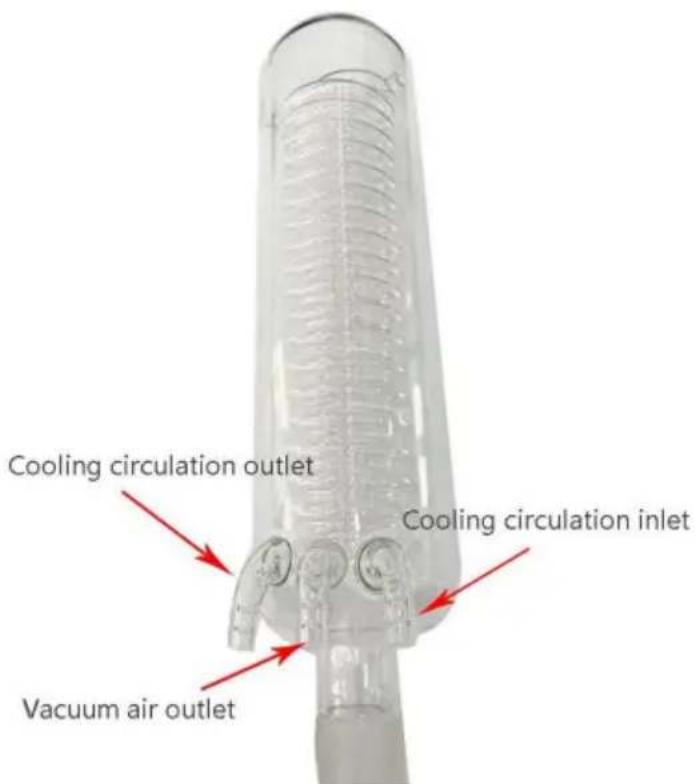

6. Jak pokazano na rysunku 2. Wylot powietrza podciśnieniowego służy do łączenia jednego złącza ze wskaźnikiem próżni, a drugie złącze jest podłączone do pompy próżniowej lub

laboratoryjny przełącznik próżniowy.

1. Wylot obiegu chłodzącego i wlot obiegu chłodzącego są podłączone do wody chłodzącej.

Uwaga: Jak pokazano na rysunku 1

Uwaga: Jak pokazano na rysunku 2

Sprawy wymagające uwagi:

1) Wyczyść szkło przed jego montażem.

2) Standardowe wloty i powierzchnia uszczelniająca powinny być pokryte małą ilością smaru próżniowego. Zwiększa to szczelność powietrza.

3) Instalacja powinna zablokować pozycję głowicy i uniemożliwić jej ruch.

SPOSÓB UŻYCIA

Szybkość parowania urządzenia zależy od trzech czynników.

1. Im wyższy stopień podciśnienia, tym większa prędkość parowania. Stopień podciśnienia nie powinien być mniejszy niż stopień podciśnienia wody parowanie 0,096 MPa.
2. Im wyższa temperatura kąpieli wodnej, tym szybciej. Nie ogólnie przekracza 80°C, zgodnie z wymaganiami konkretnego procesu.
3. Im niższa temperatura wody chłodzącej, tym szybciej woda chłodząca krąży, a efekt chłodzenia jest lepszy.

Program operacyjny:

1. Po odkurzeniu i otwarciu pompy próżniowej stwierdzono, że

próżnia nie może być wystarczająca. Sprawdź, czy porty butelek są

dobrze uszczelnione, niezależnie od tego, czy pompy próżniowe przeciekają, czy nie, czy uszczelnienie pierścienia wału obrotowego jest nieruchome, a do niego podłączony jest wyłącznik próżniowy. Lampę próżniową można wykorzystać do dokładnego dostrojenia najlepszej szybkości odzyskiwania i prędkości parowania.

1. Podawanie: wykorzystując podciśnienie układu, można podawać ciecz

wdychać za pomocą wężyka w porcie do podawania, a ilość płynu nie powinna przekraczać połowy obracającej się butelki. Instrument może być ciągłym karmieniem, należy zwrócić uwagę podczas karmienia z pompy próżniowej. Zatrzymanie po

zatrzymaj ogrzewanie, aby powoli odparować, otwórz rurę doprowadzającą, aby zapobiec cofaniu się przepływu kogutów.

1. Ogrzewanie: Urządzenie to jest wyposażone w specjalnie zaprojektowany podgrzewacz wody.

garnek do kąpieli. To

musi być zelektryfikowany po dodaniu wody. Skala kontroli temperatury 0-99 °C jest dostępna w celach informacyjnych. Dla bezwładności cieplnej istnienia rzeczywista temperatura niż ustawiona temperatura o 3 stopnie, można użyć prawidłowe ustawienia, takie jak: potrzebna jest temperatura wody 40 stopni, termostat ustawiony na 38. Aby uzyskać dokładną temperaturę wody, należy zmierzyć bezpośrednio z termometrem. Obracająca się butelka zanurza się w wodzie na głębokość 1/3 - 1/2.

1. Obrót: Otwórz przełącznik skrzynki sterowniczej elektronicznej, wyreguluj obrót przekręcając do

najlepsza prędkość parowania. Zwróć uwagę, aby uniknąć wibracji kąpieli wodnej fluktuacja.

1. Podłącz wodę chłodzącą.
2. Odzyskaj rozpuszczalnik: Wyłącz pompę próżniową, otwórz przełącznik podawania i uwolnij gaz, otwórz tłok wylotowy i uwolnij rozpuszczalnik do butelki kolekcjonerskiej.

Dwie kwestie, na które należy zwrócić uwagę:

1. O stopniu próżni:

Stopień podciśnienia jest najważniejszym parametrem procesu obrotowego parownika, a użytkownik często spotyka się z problemem próżni. To jest często związane z naturą użytego rozpuszczalnika. Przemysł biochemiczny i przemysł farmaceutyczny często wykorzystuje jako rozpuszczalnik wodę, etanol, aceton, kwas octowy, ester etylowy, eter, eter naftowy, chloroform i toluen, podczas gdy ogólne pompy próżniowe nie są odporne na silne rozpuszczalniki organiczne i można wybrać specjalne pompy próżniowe o dużej odporności na korozję. (Zaleca się stosowanie pompy próżniowej z obiegiem wody.)

Sprawdzenie szczelności urządzenia jest prostą metodą - zaciśnij zacisk zewnętrzny lampy próżniowej i obserwuj miernik próżni na instrumencie. Jeśli jest nieszczelność, sprawdź poprawność połączenia uszczelniającego i pierścienia uszczelniającego na obracającym się wale (patrz konserwacja). Jeżeli instrument jest normalny, próżnię należy sprawdzić pompę i rurę podciśnieniową.

1. O wzroście temperatury silnika:

Silnik elektryczny tego instrumentu ma izolację klasy E, a uzwojenia są

powlekane poliestrem i lakierem o wysokiej wytrzymałości. Środowisko nie jest większe niż

1000 metrów nad poziomem morza. Temperatura otoczenia nie przekracza 40°C. Ciągłe użytkowanie wzrost temperatury powierzchni silnika (różnica między temperaturą powierzchni silnika a temperaturą otoczenia) nie przekracza 45°C. Jest to normalne i można bezpiecznie używać. Wzrost temperatury przekraczający 45°C Aby sprawdzić obrotowy układ smarowania (patrz konserwacja), jeśli otoczenie jest bardzo wysokie, a temperatura kąpieli wodnej jest bardzo wysoka, użytkownik może być chłodzony przez wentylator.

KONSERWACJA

W konstrukcji uszczelnienia obrotowego zastosowano kompozytową strukturę uszczelniającą z politetrafluoroetylenu i gumy. Wysoka odporność na korozję i dobra próżnia. Po zainstalowaniu w fabryce użytkownicy w normalnych sytuacjach nie otwierają. Pierścień uszczelniający czterodrożnego otworu butelki i obrotowy otwór butelki to standardowa część losowo przymocowana do 1. Użytkownik może zmienić i kupić samodzielnie.

1. Struktura uszczelniająca w obracającym się wale po obu stronach jest cotygodniowa, miesięczna konserwacja po prawej stronie ponowny montaż musi być osią obrotu w stole poza parkiem czystym i pokrytym niewielką ilością smaru próżniowego (zalecany smar próżniowy 750L, nie należy używać ogólnego smaru próżniowego). Następnie nałóż specjalny pierścień uszczelniający, tuleję teflonową - pierścień. Niewielką ilość smaru próżniowego należy nałożyć na otwór wewnętrzny i szczelinę płaską w czasie montażu

, aby zwiększyć szczelność powietrza i przedłużyć

żywotność. Po załadowaniu powierzchnia nadmiaru smaru próżniowego jest szorowana, a następnie można zainstalować butelki czterodrożne i butelki obrotowe.

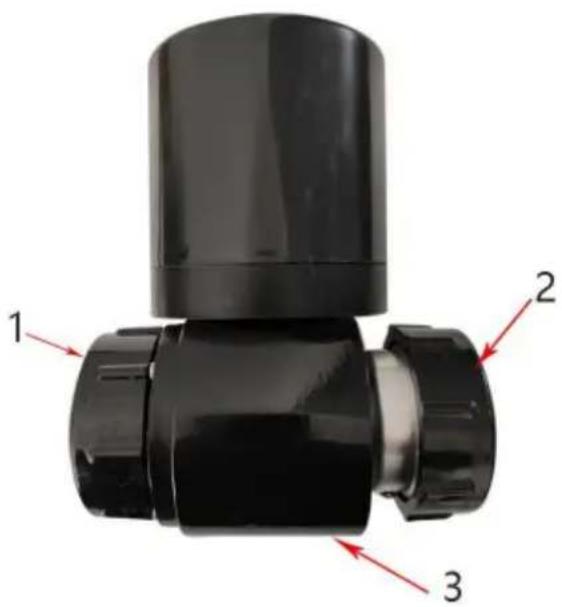

1. Specjalny pierścień uszczelniający na lewym końcu jest kluczowym elementem zapewniającym szczelność powietrza.

Można wybrać specjalny pierścień uszczelniający wykonany z acetonu, octanu etylu lub chloroformu, jeżeli okaże się, że nie rozpuszcza się on w wodzie.

rozpuszczalnik.

1. Jak pokazano na rysunku 1, jeśli wał obrotowy jest luźny lub nie, należy zatrzymać klucz przewód w mocowaniu można włożyć do dolnego otworu skrzyni biegów do zatrzymania (3) i można przykręcić małą plastikową nasadkę obrotową na wrzecionie w górę (2) i odwrotnie.

RE501-Lista rzeczy do spakowania

Seryjny numer	Nazwa	Numer
1	Butelka zbiorcza (3000 ml)	1 sztuka
2	Obrotowa butelka (5000ml)	1 sztuka
3	Kondensator szklany	1 sztuka
4	Oś obrotu szkła	1 sztuka
5	Kąpiel wodna	1 zestaw
6	skrzynka sterownicza	1 sztuka
7	Rurka do karmienia	1 sztuka
8	Tłok podający	1 sztuka
9	Zapię cie na butelkę ze stali nierdzewnej	1 sztuka
10	Bezpiecznik (15A)	1 sztuka
11	klucz	1 sztuka

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Mainzer Landstr.69, 60329 Frankfurt am Główny.
