Type de produit	Chariot à roues (roule-pneu) pour manutention de véhicules
Marque	Vevor
Modèle	MR8016-4
Capacité de charge maximale	1500 lb par unité (680 kg)
Largeur maximale des pneus	12 pouces (305 mm)
Diamètre des roulettes	4 pouces (100 mm)
Matière du châssis	Aluminium
Couleur	Rouge
Nombre de chariots par kit	4
Mécanisme de levage	Pompe hydraulique à pédale
Surface d'utilisation recommandée	Sol dur, plat et lisse
Utilisation prévue	Manœuvre manuelle de véhicules (pas de conduite)
Contenu du colis	2 supports d'essieu, 2 pompes à pédale, kit de fixation, clés Allen
Système de verrouillage	Goupille de verrouillage pour maintien en position levée
Entretien recommandé	Inspection avant chaque utilisation, pièces de rechange identiques uniquement
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - MR8016-4 Vevor

Quelle est la capacité de charge du chariot Vevor MR8016-4 ?

La capacité de charge maximale est de 1500 lb (environ 680 kg) par unité. Ne jamais dépasser cette limite.

Sur quelles surfaces puis-je utiliser ce chariot à roues ?

Utilisez uniquement sur une surface dure, plane et lisse. N'utilisez pas sur des surfaces inclinées ou bosselées.

Comment assembler le chariot Vevor MR8016-4 ?

Fixez les supports d'essieu gauche et droit au manchon d'expansion avec les vis M6x25. Montez la pompe à pédale avec les vis M6x20 et rondelles. Vissez le joint de tige de pompe sur la pompe, puis fixez l'ensemble avec le boulon M14, la rondelle et le contre-écrou. Consultez le manuel pour les schémas détaillés.

Comment utiliser le chariot pour soulever un véhicule ?

Retirez la goupille de verrouillage, ouvrez la valve en tournant le volant dans le sens inverse des aiguilles d'une montre, développez le chariot et glissez-le sous la roue. Fermez la valve en tournant dans le sens horaire puis appuyez sur la pédale pour soulever le pneu d'environ un pouce. Enfin, verrouillez la goupille en place.

Puis-je conduire le véhicule alors qu'il est sur les chariots ?

Non. Ne démarrez pas le moteur et ne conduisez pas avec les chariots en place. Ils sont conçus uniquement pour une manœuvre manuelle.

Quelles sont les précautions de sécurité importantes ?

Lisez le manuel complet. Ne dépassez pas la capacité. Utilisez sur sol plat. Restez à l'écart de la charge. Ne travaillez pas sous le véhicule. Verrouillez toujours la goupille après levage. Éloignez les enfants.

Comment entretenir le chariot ?

Inspectez avant chaque utilisation : vérifiez l'absence de pièces desserrées ou endommagées. Utilisez uniquement des pièces de rechange identiques (références dans la liste de pièces). Suivez les instructions d'inspection, d'entretien et de nettoyage du manuel.

Quelle est la largeur maximale de pneu supportée ?

Le chariot accepte des pneus d'une largeur maximale de 12 pouces (305 mm). Ne l'utilisez pas pour des pneus plus larges.

Où puis-je obtenir des pièces de rechange ou du support technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Utilisez le numéro de modèle MR8016-4.

Le chariot est-il livré assemblé ?

Non, le produit est livré en kit et nécessite un assemblage. Les pièces sont énumérées dans la liste de pièces et l'assemblage est décrit dans les étapes du manuel. Les outils nécessaires (clés Allen) sont inclus.

MODE D'EMPLOI MR8016-4 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

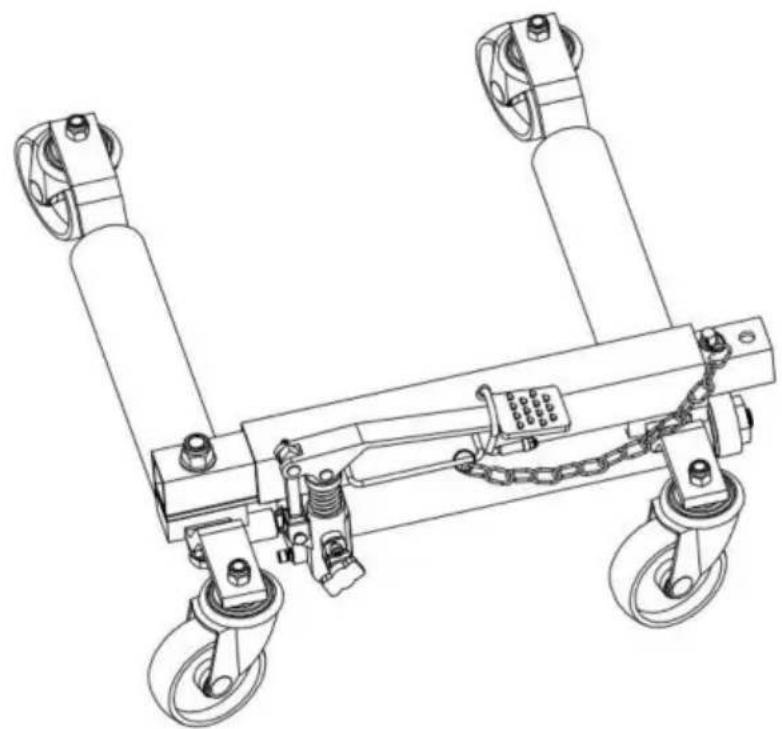

CHARIOTS À ROUES

Modèle : MR8016-4

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques, et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons de vérifier attentivement, lors de votre commande chez nous, si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

CHARIOTS À ROUES

Modèle : MR8016-4

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas des mises à jour technologiques ou logicielles de notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

SÉCURITÉ ET AVERTISSEMENTS

1. Avant utilisation, lisez le manuel d'instructions du fabricant du véhicule que vous allez soulever.
2. Ne dépassez pas la capacité nominale.
3. Utiliser uniquement sur une surface dure et plane.
4. Avant de déplacer une charge, assurez-vous qu'elle est centrée et sécurisée avec un dispositif de retenue.
5. Aucune modification ne doit être apportée à ce produit.
6. Restez à l'écart du chemin de la charge lors de la mise en place et du retrait des chariots, et pendant le déplacement.
7. Utiliser uniquement comme prévu. Ne pas utiliser à des fins aériennes. À utiliser uniquement par paires.
8. Inspectez avant chaque utilisation ; ne pas utiliser si les pièces sont desserrées ou endommagées.
9. Soyez conscient du chargement dynamique ! Un mouvement soudain de la charge peut créer brièvement une charge excessive provoquant une défaillance du produit.
10. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
11. Gardez votre zone de travail propre et bien éclairée. Les zones de travail encombrées sont propices aux accidents.
12. Éloignez les passants, les enfants et les visiteurs lorsque vous utilisez le Wheel Dolly.

Les distractions peuvent vous faire perdre le contrôle.

1. Restez à l'écart de la charge lors du levage et de l'abaissement.
2. Ne travaillez pas sous le véhicule lorsqu'il est sur des chariots.
3. Abaissez lentement la charge.
4. La capacité de poids et les autres capacités du produit ne s'appliquent correctement que si le produit est entièrement assemblé.
5. Rangez les chariots à roulettes inactifs hors de portée des enfants et de toute autre personne non formée. Les chariots à roulettes sont dangereux entre les mains d'utilisateurs non formés.
6. L'entretien du chariot à roulettes doit être effectué uniquement par un personnel de réparation qualifié.

L'entretien ou la maintenance effectué par du personnel non qualifié peut entraîner un risque de blessure.

1. Lors de l'entretien d'un chariot à roulettes, utilisez uniquement des pièces de rechange identiques - reportez-vous à la liste de pièces et au schéma spécifiques au produit ci-joints. Suivez les instructions de la section « Inspection, entretien et nettoyage » de ce manuel. L'utilisation de pièces non autorisées ou le non-respect des instructions de maintenance peuvent créer un risque de blessure.
2. Ne laissez personne entrer dans le véhicule lorsque vous utilisez le chariot à roulettes. Ne démarrez pas le véhicule lorsqu'il est sur des chariots à roulettes. Gardez tous les spectateurs à une distance de sécurité du véhicule.
3. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité de cet article. Conservez les étiquettes et les plaques signalétiques des produits. Elles contiennent des informations de sécurité importantes. Si elles sont illisibles ou manquantes, contactez-nous pour un remplacement.
4. Les avertissements, précautions et instructions discutés dans ce manuel ne peuvent pas couvrir toutes les conditions et situations possibles qui peuvent survenir. L'opérateur doit comprendre que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit, mais doivent être fournis par l'opérateur.
5. NE PAS faire fonctionner les chariots à roues sur des surfaces inclinées. Les chariots à roues doivent être utilisés uniquement sur des surfaces planes. Un mouvement inattendu se produira dès que les roues des chariots soulèvent le pneu de la surface.
6. NE PAS surcharger les chariots à roues au-delà de la charge nominale (1 500 lb par unité).
7. NE PAS démarrer le moteur du véhicule et NE PAS conduire avec des chariots à roues en cours d'utilisation. Les chariots à roues sont conçus uniquement pour la manœuvre manuelle des véhicules.
8. N'utilisez PAS de chariots à roues pour soulever des pneus d'une largeur supérieure à 12 pouces.
9. NE PAS tenter de pousser les chariots à roues par-dessus les obstacles. Ils sont conçus pour être utilisés uniquement sur des surfaces planes et raisonnablement lisses.
10. Après le levage, assurez-vous de toujours verrouiller la goupille en place avant de l'utiliser. Tirez la goupille une fois le travail terminé, puis relâchez la valve.

CONSERVEZ CES INSTRUCTIONS

LISTE DES PARAMÈTRES

Modèle	MR8016-4
Capacité de charge maximale	1500 livres
Couleur	Rouge
Largeur maximale des pneus	12"/305mm
Diamètre des roulettes	4" / 100mm

LISTE DES PIÈCES

Lors du déballage de ce produit, assurez-vous que les pièces répertoriées ci-dessous sont incluses et inspectez soigneusement tout dommage qui aurait pu survenir pendant le transport. N'essayez pas d'assembler ou d'utiliser le produit si une pièce est manquante ou endommagée.

NON	IMAGE	NOM	QTÉ
1		GaucheSupport de manchon en aluminiumAvec roues	1
2		Manchon droit en aluminiumSupport avec roues	1
3		Équipé d'huile de pédaleComposant de pompe	1
4		Manchon d'expansionComposant	1
5		BoulonM14 * 130	1
6		Clé hexagonale 5#	1
7		Joint de tige de pompe à huile	1
8		Rondelle M14	1
9		Contre-écrou M14	1
dix		M6 * 25 douilles hexagonalesVis à tête fraisée(Noir)	4
11		M6 * 20 douilles hexagonalesVis	4
12		Rondelle M6	4
13		Clé hexagonale 4#	1

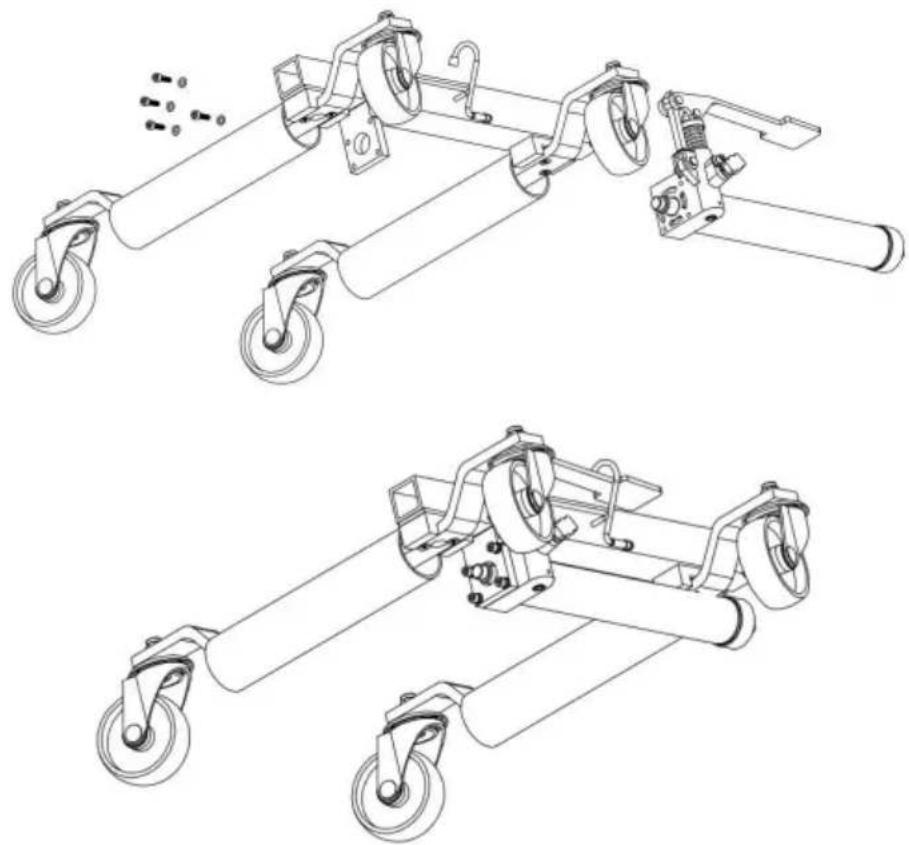

ÉTAPES D'ASSEMBLAGE

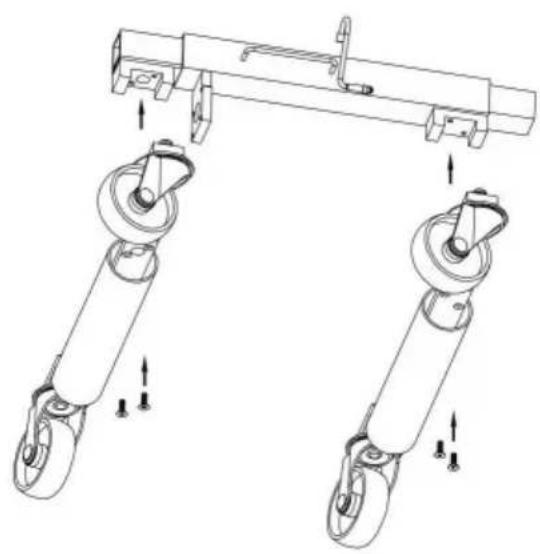

1. Serrez et fixez le composant du fer plat gauche •1 et le composant du fer plat droit •2 au composant du manchon d'expansion •4 avec les vis M6x25 •10 comme indiqué sur la figure.

1. Fixez le composant équipé d'une pompe à huile pour pédale •3 au corps avec la vis à six pans creux M6 •11 et la rondelle Φ6 •12 comme indiqué sur la figure.

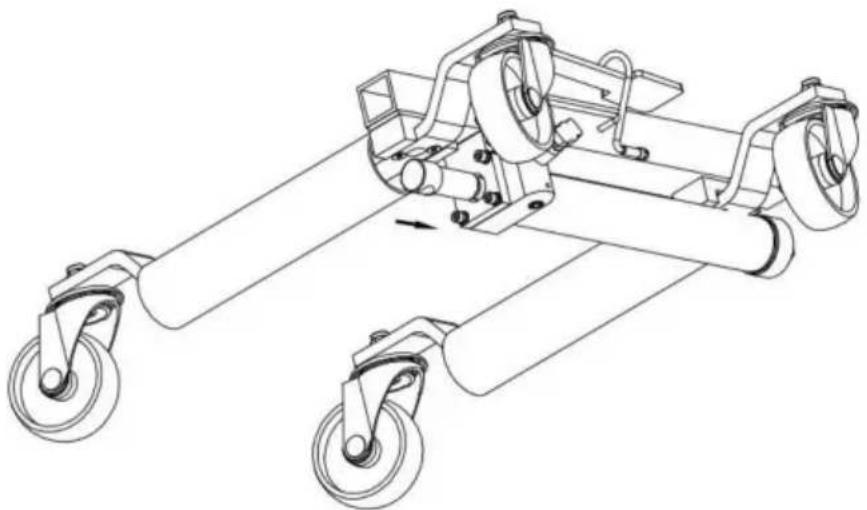

1. Vissez le joint de tige de pompe à huile •7 sur la pompe à huile. Faites attention à l'alignement des trous de l'écrou avec les trous du corps comme indiqué sur la figure.

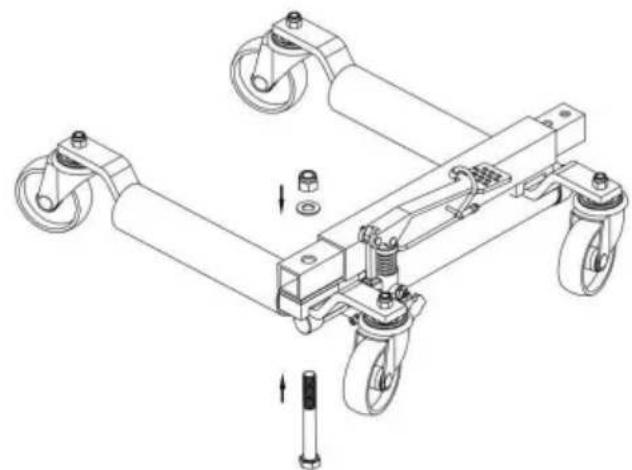

1. Serrez et fixez la pompe à huile et le corps principal avec le boulon 180145, la rondelle Φ14 •8 et le contre-écrou M14 •9.

1. Verrouillez la goupille en place.

INSTRUCTIONS

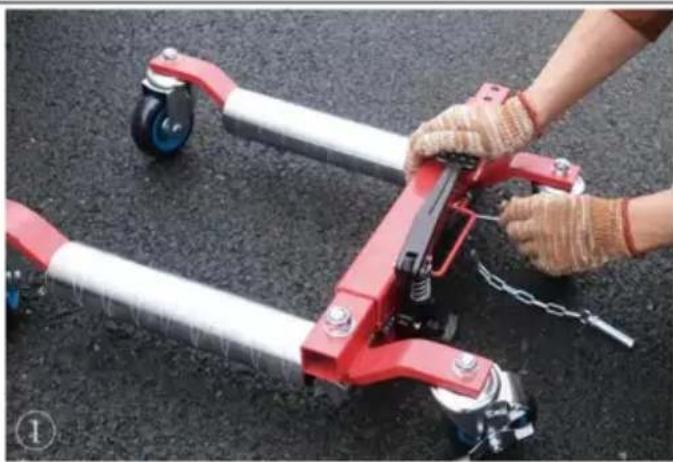

1. Retirez la goupille de verrouillage du cadre, relâchez le crochet de retenue du levier de commande.

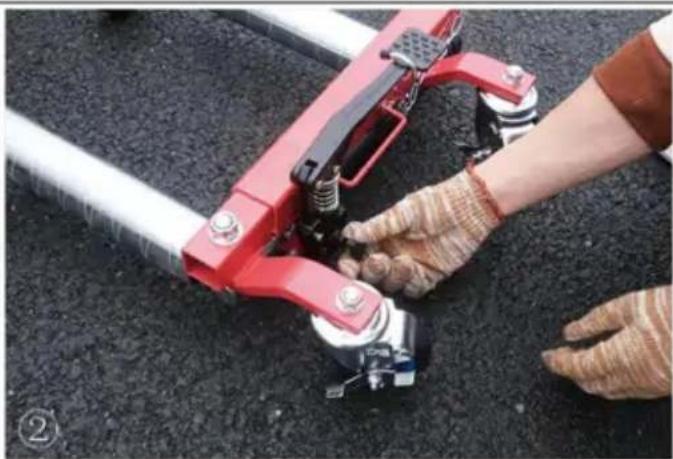

1. Ouvrez la vanne de déverrouillage en tournant le volant dans le sens inverse des aiguilles d'une montre.

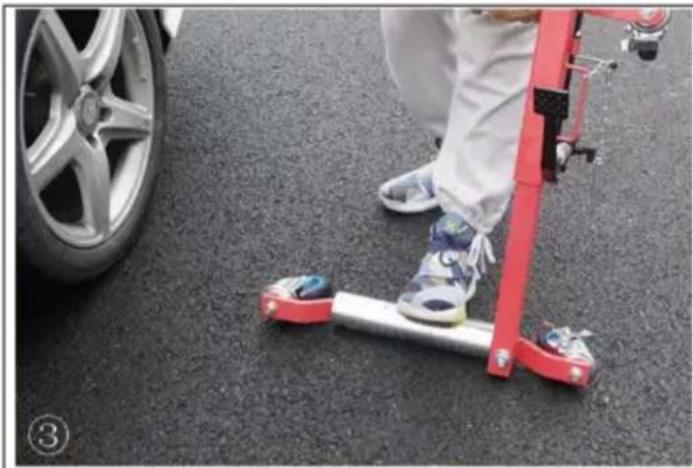

1. Dépliez les chariots à roues.

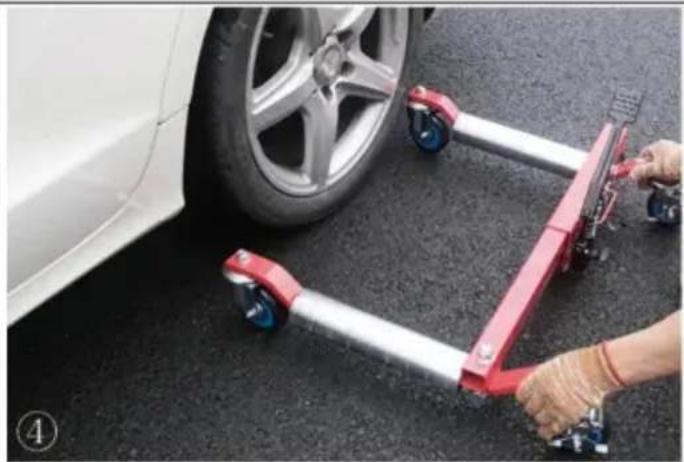

1. Faites glisser les chariots Go Wheel autour de la roue à soulever.

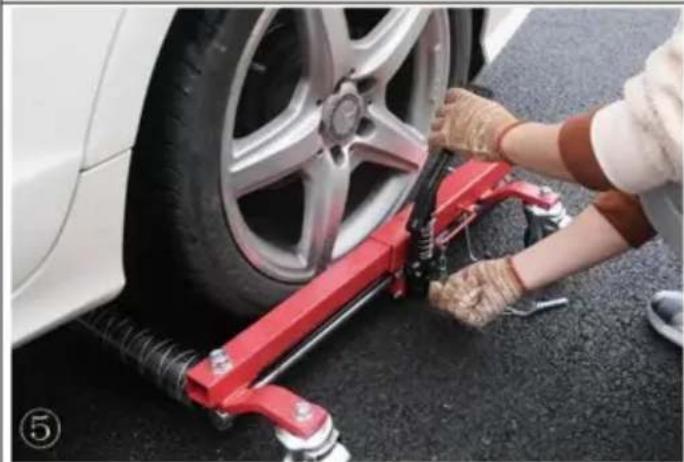

1. Fermez la vanne de déverrouillage en tournant le volant.

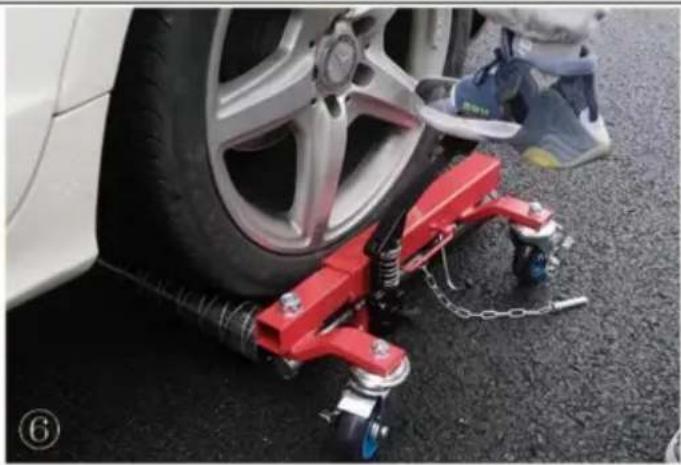

1. Placez le pied sur la pédale en appuyant doucement pour soulever le pneu de la surface d'un pouce ou moins.

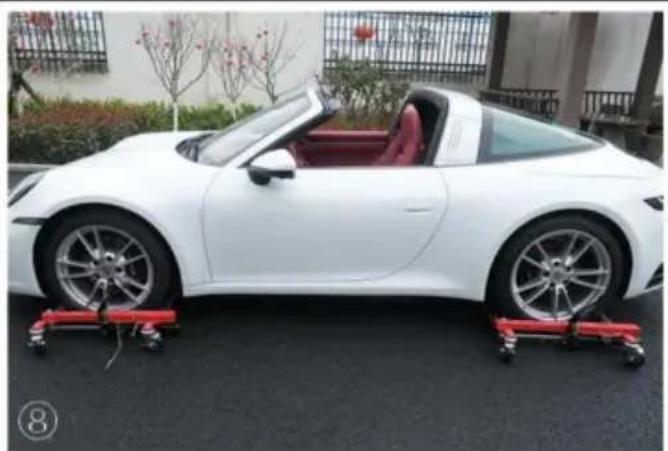

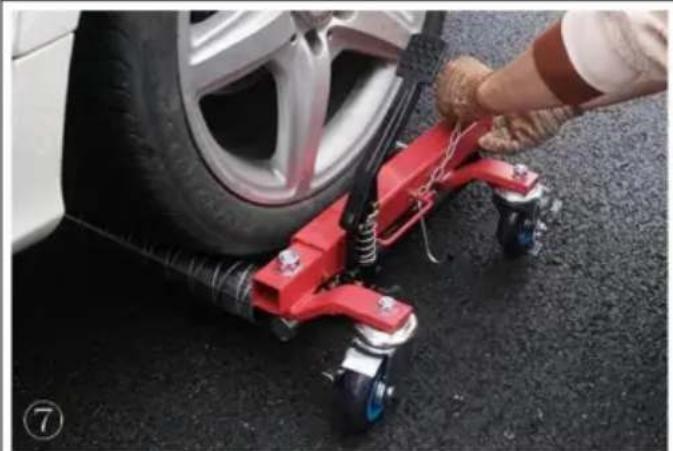

1. Assurez-vous de verrouiller la goupille en place.

1. Pour libérer les chariots à roues, tirez sur la goupille hors du cadre et ouvrez la vanne en tournant le volant dans le sens inverse des aiguilles d'une montre.
