MANUALE UTENTE MR8016-4 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARRELLI CON RUOTE

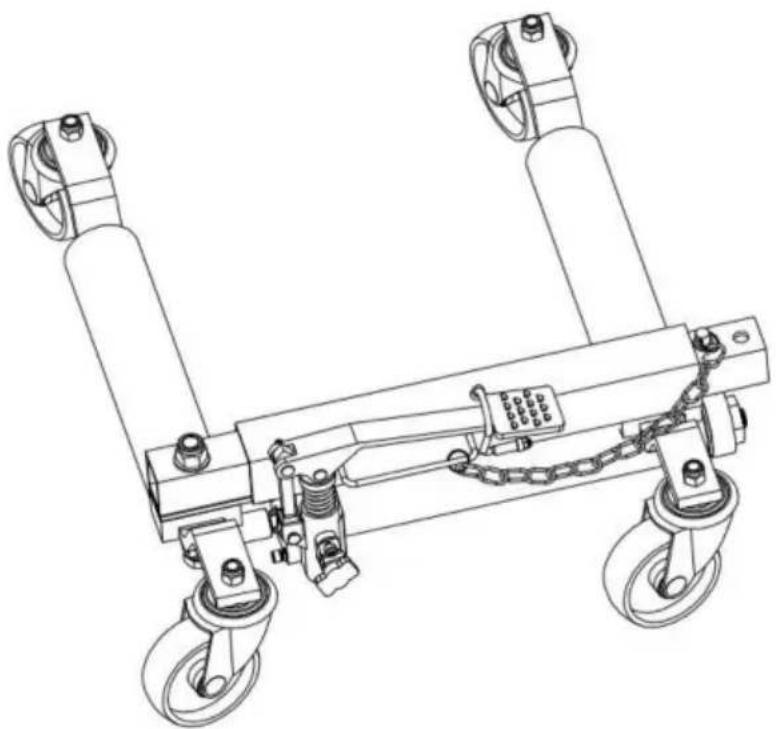

MODELLO:MR8016-4

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

CARRELLI CON RUOTE

MODELLO:MR8016-4

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

SICUREZZA E AVVERTENZE

1. Prima dell'uso, leggere il manuale di istruzioni del produttore del veicolo da sollevare.

2. Non superare la capacità nominale.

3. Utilizzare solo su una superficie dura e piana.

4. Prima di spostare un carico, assicurarsi che sia centrato e fissato con un carico dispositivo di ritenuta

5. Non sarà apportata alcuna modifica a questo prodotto.

6. Tenersi lontani dal percorso del carico durante il posizionamento e la rimozione dai carrelli e mentre in movimento.

7. Utilizzare solo come previsto. Non utilizzare per scopi aeronautici. Utilizzare solo in coppia.

8. Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono allentate o danneggiate.

9. Fai attenzione al caricamento dinamico! Potrebbe verificarsi un movimento improvviso del carico per un breve periodo carico eccessivo che causa il guasto del prodotto.

10. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.

11. Mantieni la tua area di lavoro pulita e ben illuminata. Le aree di lavoro disordinate favoriscono gli incidenti.

12. Tenere lontani gli astanti, i bambini e i visitatori durante l'utilizzo del Wheel Dolly.

Le distrazioni possono farti perdere il controllo.

1. Tenersi lontani dal carico durante il sollevamento e l'abbassamento

2. Non lavorare sotto il veicolo mentre si è sui carrelli.

3. Abbassare lentamente il carico.

4. La capacità di peso e altre funzionalità del prodotto si applicano correttamente e solo prodotto completamente assemblato.

5. Conservare i carrelli con ruote folli fuori dalla portata dei bambini e di altre persone non addestrate. I carrelli con ruote sono pericolosi nelle mani di utenti inesperti.

6. La manutenzione del Wheel Dolly deve essere eseguita solo da personale di riparazione qualificato.

L'assistenza o la manutenzione eseguite da personale non qualificato potrebbero comportare rischi di infortunio.

1. Quando si effettua la manutenzione di un carrello con ruote, utilizzare solo parti di ricambio identiche -fare riferimento a in allegato l'elenco delle parti e lo schema specifici del prodotto. Seguire le istruzioni nel Sezione "Ispezione, manutenzione e pulizia" di questo manuale. Utilizzo di parti non autorizzate o la mancata osservanza delle istruzioni di manutenzione possono creare rischi di infortunio.
2. Non permettere a nessuno di salire a bordo del veicolo mentre si utilizza il Wheel Dolly. Non iniziare il veicolo mentre si trova sui carrelli con ruote. Mantenere tutti gli astanti a distanza di sicurezza dal veicolo.
3. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo oggetto. Mantenere le etichette e le targhette dei prodotti. Questi contengono importanti informazioni sulla sicurezza. Se illeggibile o mancante, contattare per una sostituzione.
4. Le avvertenze, le precauzioni e le istruzioni descritte nel presente manuale non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve capire che il buon senso e la cautela sono fattori che non possono essere integrati questo prodotto, ma deve essere fornito dall'operatore.
5. NON azionare i carrelli con ruote su superfici inclinate. i carrelli con le ruote devono esserlo utilizzato solo su superfici piane. Non appena si accende la ruota si verificherà un movimento imprevisto i carrelli sollevano il pneumatico dalla superficie.
6. NON sovraccaricare i carrelli con ruote oltre il limite di carico (1500 libbre per unità).
7. NON avviare il motore del veicolo né guidarlo con i carrelli con ruote in uso. ruota i carrelli sono progettati esclusivamente per la manovra manuale dei veicoli.
8. NON utilizzare carrelli con ruote per sollevare pneumatici più larghi di 12 pollici.
9. NON tentare di spingere i carrelli con ruote oltre gli ostacoli. Sono progettati per essere utilizzato solo su superfici piane e ragionevolmente lisce.
10. Dopo il sollevamento, assicurarsi di bloccare sempre il perno in posizione prima dell'uso. Tira il spillare dopo aver terminato il lavoro e quindi rilasciare la valvola.

CONSERVA QUESTE ISTRUZIONI

ELENCO PARAMETRI

Modello	MR8016-4
Capacità di carico massima	1500 libbre
Colore	Rosso
Larghezza massima del pneumatico	12"/305 mm
Diametro delle ruote	4"/100 mm

ELENCO PARTI

Quando si disimballa il prodotto, assicurarsi che le parti elencate di seguito siano incluse e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante il trasporto. Non tentare di assemblare o utilizzare il prodotto se qualche parte è mancante o danneggiata.

NO	IMMAGINE	NOME	QUANTITÀ
1		SinistraStaffa con manicotto in alluminioCon Ruote	1
2		Manicotto destro in alluminioStaffa Con Ruote	1
3		Dotato di olio per pedaliComponente della pompa	1
4		Manicotto di espansione Componente	1
5		BulloneM14 * 130	1
6		Chiave esagonale 5#	1
7		Giunto asta pompa olio	1
8		Rondella M14	1
9		Dado di bloccaggio M14	1
10		M6 * 25 Presa esagonaleVite a testa svasata(Nero)	4
11		M6 * 20 esagono incassato Vite	4
12		Rondella M6	4
13		4# Chiave esagonale	1

FASI DI MONTAGGIO

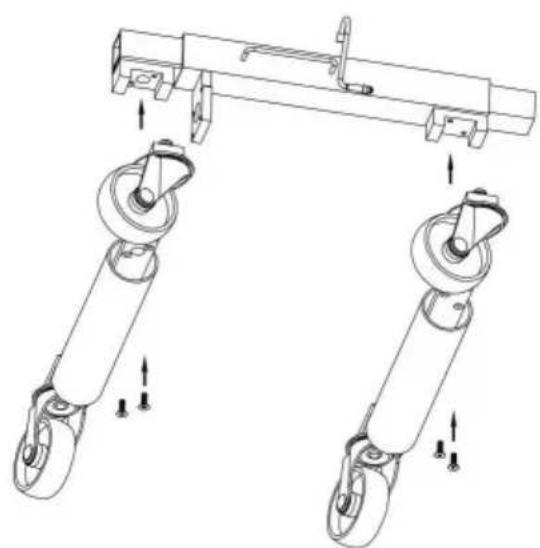

1. Stringere e fissare il componente ferro piatto sinistro •1 e ferro piatto destro componente •2 al componente manicotto di espansione •4 con vite M6x25 •10 Come mostrato in figura.

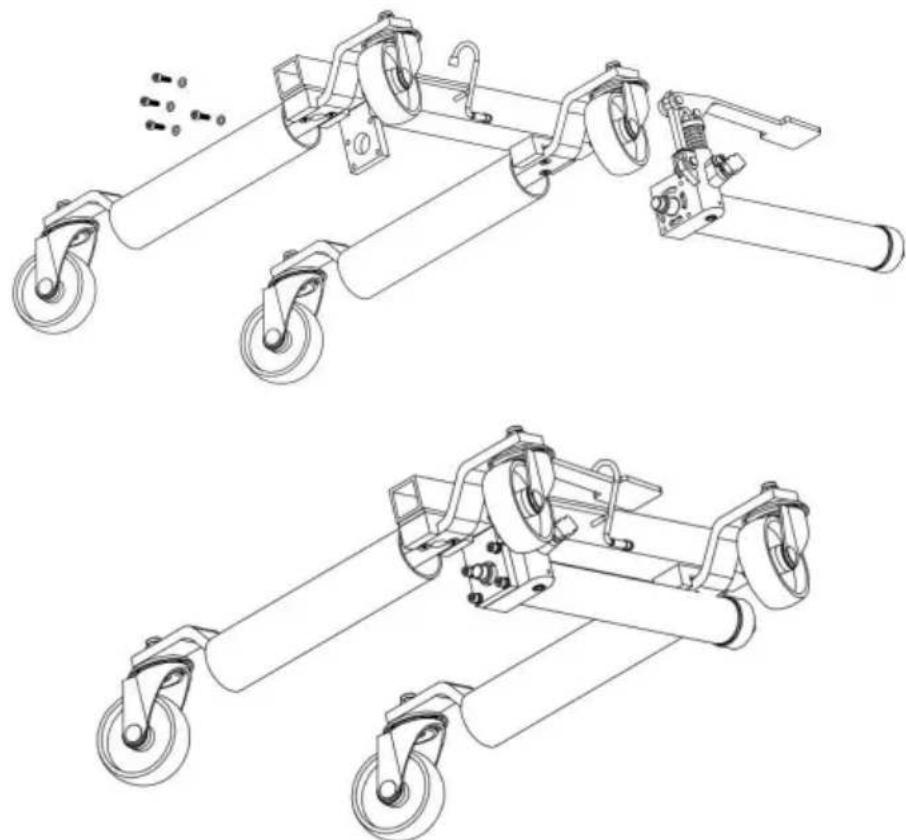

1. Fissare il componente dotato di pompa dell'olio a pedale •3 al corpo con la vite a esagono incassato M6 •11 Rondella ÿ6 •12 come mostrato in figura.

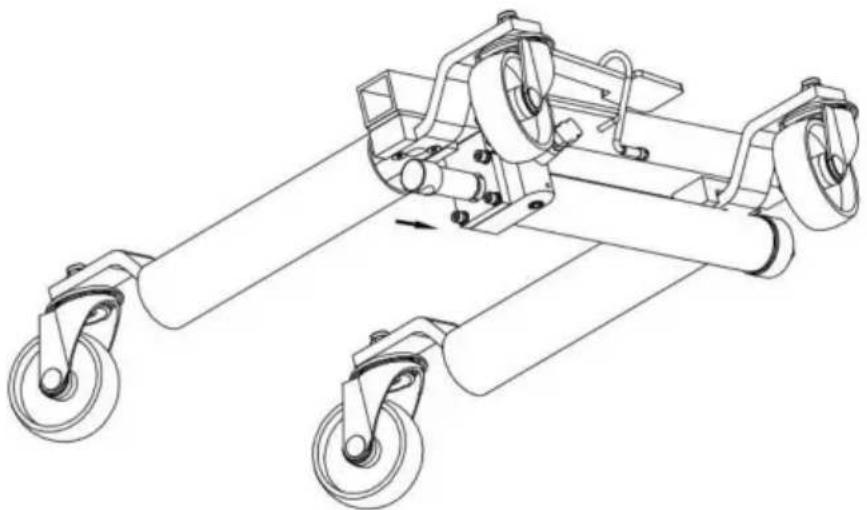

1. Avvitare il giunto dell'asta della pompa dell'olio•7 sulla pompa dell'olio. Fare attenzione all'allineamento i fori sul dado con i fori del corpo come mostrato in figura.

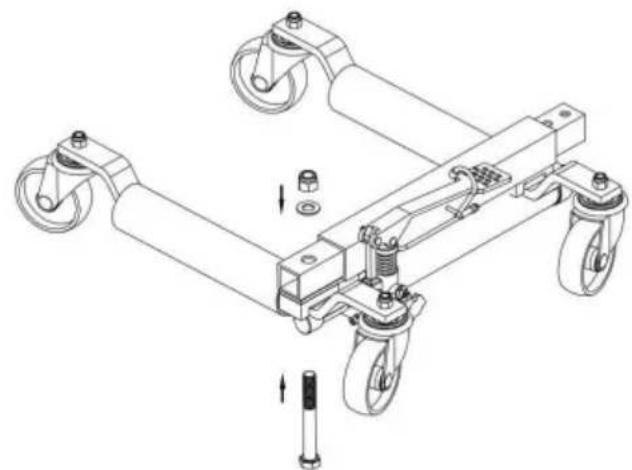

1. Stringere e fissare la pompa dell'olio e il corpo principale con il bullone M1430 •5 Rondella ÿ14 •8 dado di bloccaggio M14 •9 .

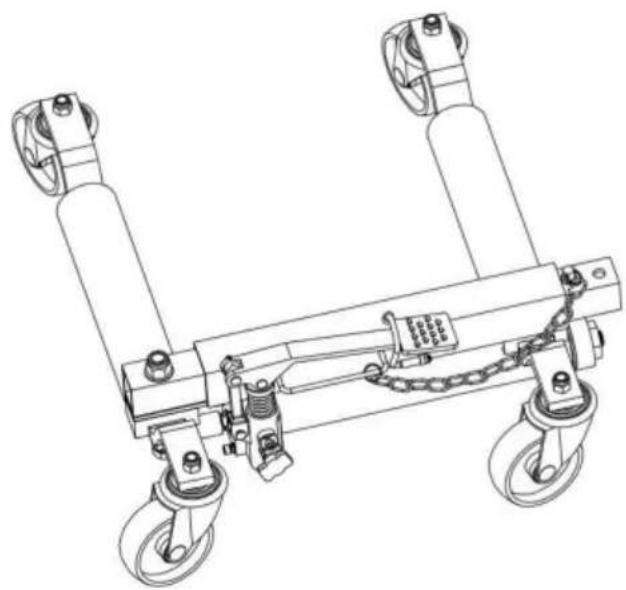

5.Bloccare il perno in posizione.

ISTRUZIONI

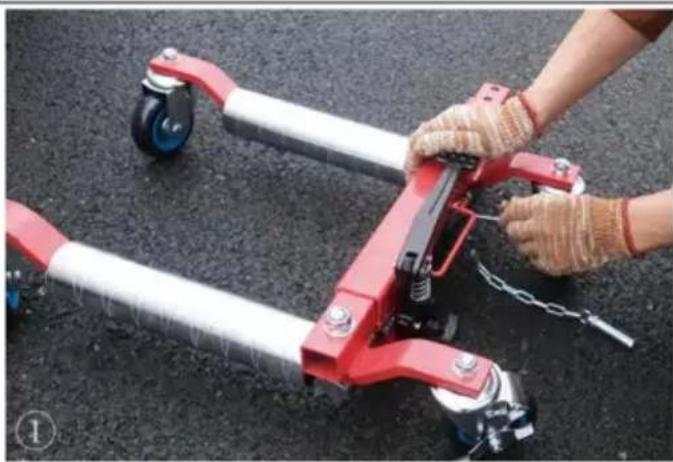

1. Estrarre il perno di bloccaggio dal telaio, rilasciare il gancio di fissaggio del leva di azionamento.

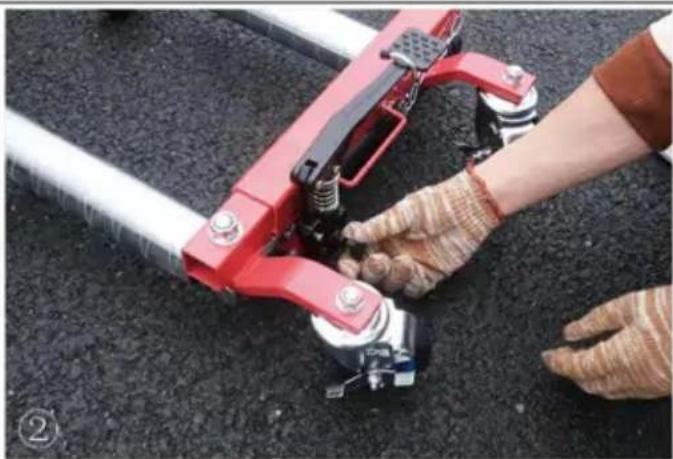

1. Aprire il valore di rilascio ruotando volantino in senso antiorario.

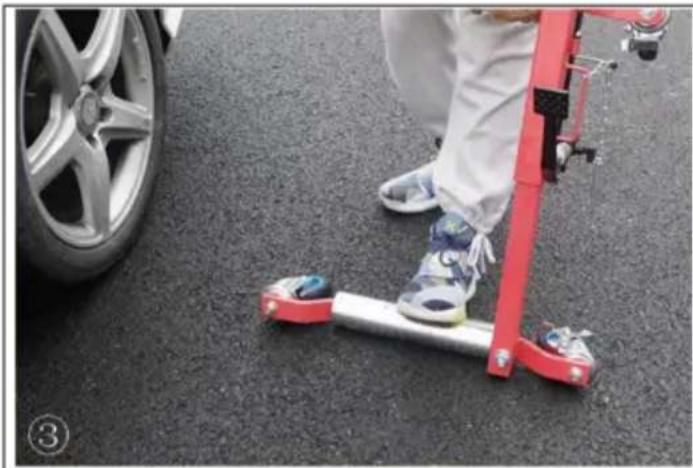

1. Far scorrere i carrelli delle ruote girevoli attorno al ruota da sollevare.

1. Chiudere il valore di rilascio ruotando il volantino senso orario.

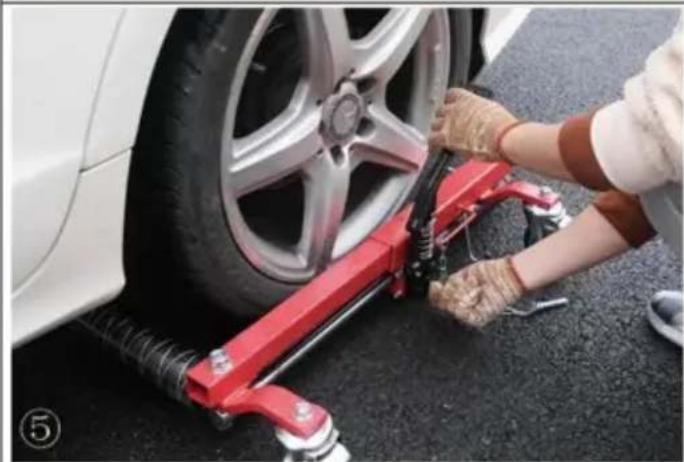

1. Posizionare il piede sul pedale premendo senza intoppi per sollevare il pneumatico dalla superficie di un pollice o meno.

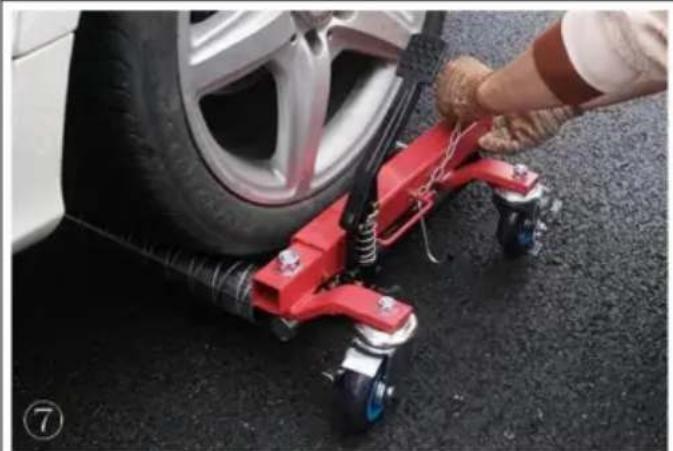

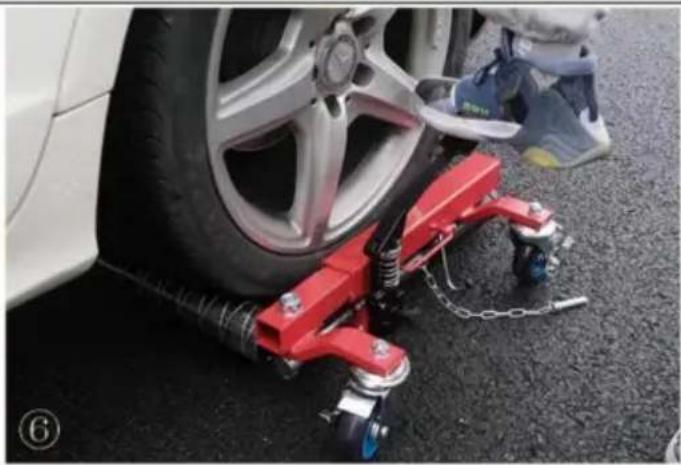

1. Assicurati di bloccare il perno in posizione.

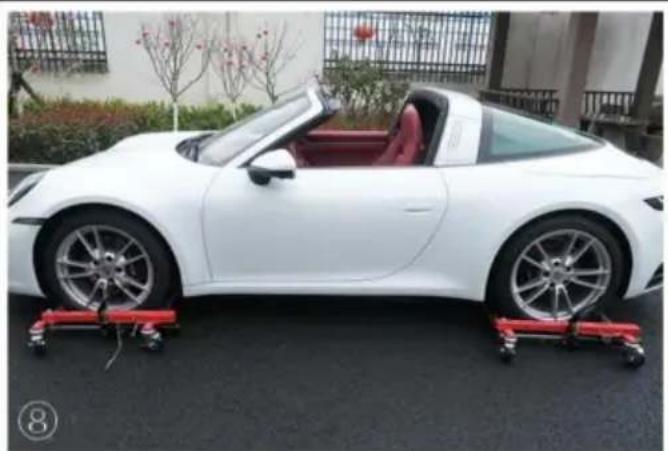

1. Per rilasciare i carrelli con le ruote, tirare il perno fuori dal frame e aprire il valore ruotando volantino in senso antiorario.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
