Producttype	Wagen op wielen (bandenroller) voor het verplaatsen van voertuigen
Merk	Vevor
Model	MR8016-4
Maximale draagcapaciteit	1500 lb per eenheid (680 kg)
Maximale bandbreedte	12 inch (305 mm)
Diameter van de wielen	4 inch (100 mm)
Materiaal van het chassis	Aluminium
Kleur	Rood
Aantal wagens per kit	4
Heffingsmechanisme	Hydraulische voetpomp
Aanbevolen gebruiksoppervlak	Harde, vlakke en gladde vloer
Beoogd gebruik	Handmatig manoeuvreren van voertuigen (niet rijden)
Inhoud van de verpakking	2 assteunen, 2 voetpompen, bevestigingsset, inbussleutels
Vergrendelingssysteem	Vergrendelpen om in opgeheven stand te houden
Aanbevolen onderhoud	Inspectie voor elk gebruik, alleen identieke reserveonderdelen
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - MR8016-4 Vevor

Wat is de draagcapaciteit van de Vevor MR8016-4 wagen?

De maximale draagcapaciteit is 1500 lb (ongeveer 680 kg) per eenheid. Overschrijd deze limiet nooit.

Op welke oppervlakken kan ik deze wagen op wielen gebruiken?

Gebruik alleen op een hard, vlak en glad oppervlak. Niet gebruiken op hellende of oneffen oppervlakken.

Hoe monteer ik de Vevor MR8016-4 wagen?

Bevestig de linker- en rechterassteunen aan de expansiehuls met de M6x25 schroeven. Monteer de voetpomp met de M6x20 schroeven en ringen. Schroef de pompschroefdraadverbinding op de pomp en bevestig het geheel met de M14 bout, ring en borgmoer. Raadpleeg de handleiding voor gedetailleerde schema's.

Hoe gebruik ik de wagen om een voertuig op te tillen?

Verwijder de vergrendelpen, open de klep door het handwiel tegen de klok in te draaien, vouw de wagen uit en schuif deze onder het wiel. Sluit de klep door met de klok mee te draaien en trap op de pedaal om de band ongeveer een inch op te tillen. Vergrendel ten slotte de pen op zijn plaats.

Kan ik het voertuig besturen terwijl het op de wagens staat?

Nee. Start de motor niet en rijd niet met de wagens op hun plaats. Ze zijn alleen ontworpen voor handmatig manoeuvreren.

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees de volledige handleiding. Overschrijd de capaciteit niet. Gebruik op een vlakke vloer. Blijf uit de buurt van de lading. Werk niet onder het voertuig. Vergrendel altijd de pen na het heffen. Houd kinderen uit de buurt.

Hoe onderhoud ik de wagen?

Inspecteer voor elk gebruik: controleer op losse of beschadigde onderdelen. Gebruik alleen identieke reserveonderdelen (referenties in de onderdelenlijst). Volg de inspectie-, onderhouds- en reinigingsinstructies in de handleiding.

Wat is de maximale bandbreedte die wordt ondersteund?

De wagen accepteert banden met een maximale breedte van 12 inch (305 mm). Gebruik niet voor bredere banden.

Waar kan ik reserveonderdelen of technische ondersteuning krijgen?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Gebruik modelnummer MR8016-4.

Wordt de wagen gemonteerd geleverd?

Nee, het product wordt als kit geleverd en vereist montage. De onderdelen staan vermeld in de onderdelenlijst en de montage wordt beschreven in de stappen van de handleiding. De benodigde gereedschappen (inbussleutels) zijn inbegrepen.

GEBRUIKSAANWIJZING MR8016-4 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

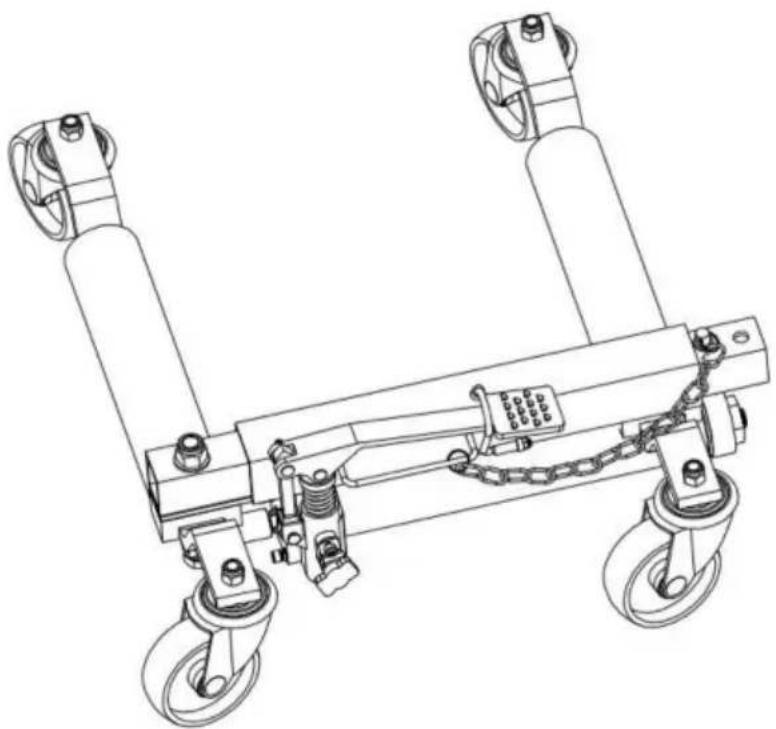

WIEL DOLLIES

MODEL: MR8016-4

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies in de handleiding zorgvuldig lezen.

VEILIGHEID & WAARSCHUWINGEN

1. Lees vóór gebruik de handleiding van de fabrikant van het voertuig dat u gaat tillen.
2. Overschrijd de nominale capaciteit niet.
3. Alleen gebruiken op een harde, vlakke ondergrond.
4. Voordat u een last verplaatst, moet u ervoor zorgen dat de last gecentreerd is en met een beveiligingsapparaat is vastgezet.
5. Er mogen geen wijzigingen aan dit product worden aangebracht.
6. Blijf uit de buurt van het pad van de lading tijdens het plaatsen op en verwijderen van dolly's, en terwijl in beweging.
7. Alleen gebruiken zoals bedoeld. Niet gebruiken voor vliegtuigdoeleinden. Alleen in paren gebruiken.
8. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los of beschadigd zijn.
9. Let op dynamische belasting! Er kan kortstondig sprake zijn van plotselinge lastbewegingen of overbelasting waardoor het product defect raakt.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren veroorzaken.
11. Houd uw werkplek schoon en goed verlicht. Rommelige werkplekken leiden tot ongelukken.
12. Houd omstanders, kinderen en bezoekers op afstand terwijl u de Wheel Dolly bedient. Afleiding kan ertoe leiden dat u de controle verliest.
13. Blijf uit de buurt van de last tijdens het heffen en dalen.
14. Werk niet onder het voertuig terwijl deze op Dollies staat.
15. Laat de last langzaam zakken.
16. Gewichtscapaciteit en andere productmogelijkheden zijn van toepassing op correct en uitsluitend volledig gemonteerd product.
17. Bewaar stationaire wieldollies buiten het bereik van kinderen en andere ongetrainde personen. Wieldollies zijn gevaarlijk in de handen van ongetrainde gebruikers.
18. Onderhoud aan de wieldolly mag alleen worden uitgevoerd door gekwalificeerd reparatiepersoneel. Service of onderhoud uitgevoerd door ongekwalificeerd personeel kan een risico met zich meebrengen van letsel.
19. Gebruik bij onderhoud aan een wieldolly alleen identieke vervangingsonderdelen - zie bijgevoegde productspecifieke onderdelenlijst en diagram. Volg de instructies in het hoofdstuk 'Inspectie, onderhoud en reiniging' van deze handleiding. Gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kunnen een risico vormen van letsel.
20. Laat niemand in het voertuig toe terwijl u de Wheel Dolly gebruikt. Start het voertuig niet terwijl het op Wheel Dollies staat. Houd alle omstanders op veilige afstand van het voertuig.
21. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen. Onderhoud productlabels en naamplaatjes. Deze bevatten belangrijke veiligheidsinformatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op voor vervanging.
22. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen geen betrekking hebben op alle mogelijke omstandigheden en situaties die zich kunnen voordoen. De exploitant moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de exploitant moeten worden geleverd.
23. Bedien de dolly's NIET op hellende oppervlakken. Wheel dolly's mogen alleen op vlakke oppervlakken worden gebruikt. Onverwachte bewegingen zullen optreden zodra de wheel dolly's de band van het oppervlak tillen.
24. Overbelast de wheel dolly's NIET boven het draagvermogen (1500 lbs per eenheid).
25. Start de motor van het voertuig NIET en rijd NIET met gebruikte wheel dolly's. Wheel dolly's zijn uitsluitend ontworpen voor het handmatig manoeuvreren van voertuigen.
26. Gebruik GEEN wheel dolly's om banden breder dan 12 inch op te tillen.
27. Probeer NIET de dolly's over obstakels te duwen. Ze zijn ontworpen om uitsluitend op vlakke en redelijk gladde oppervlakken te worden gebruikt.
28. Zorg ervoor dat u na het optillen altijd de pin op zijn plaats vergrendelt voordat u gaat werken. Trek de pin uit na beëindiging van de werkzaamheden en laat vervolgens de klep los.

BEWAAR DEZE INSTRUCTIES

PARAMETERLIJST

Model	MR8016-4
Maximaal laadvermogen	1500 pond
Kleur	Rood
Maximale bandbreedte	12"/305 mm
Diameter zwenkwiel	4" / 100 mm

ONDERDELENLIJST

Zorg er bij het uitpakken van dit product voor dat de onderstaande onderdelen aanwezig zijn. Inspecteer zorgvuldig op eventuele schade die tijdens het transport is ontstaan. Probeer het product niet te monteren of te gebruiken als een onderdeel ontbreekt of beschadigd is.

NEE	AFBEELDING	NAAM	AANTAL
1		LinksAluminium mouwbeugelMet wielen	1
2		Rechter aluminium hoesBeugel met wielen	1
3		Uitgerust met pedaaloliePomponderdeel	1
4		UitbreidingshoesOnderdeel	1
5		BoutM14 * 130	1
6		5# Inbussleutel	1
7		Stangverbinding oliepomp	1
8		Sluitring M14	1
9		Borgmoer M14	1
10		M6 * 25 Zeshoekige dopVerzonken kop schroef(Zwart)	4
11		M6 * 20 zeshoekige dopsleutelSchroef	4
12		Sluitring M6	4
13		4# Inbussleutel	1

MONTAGESTAPPEN

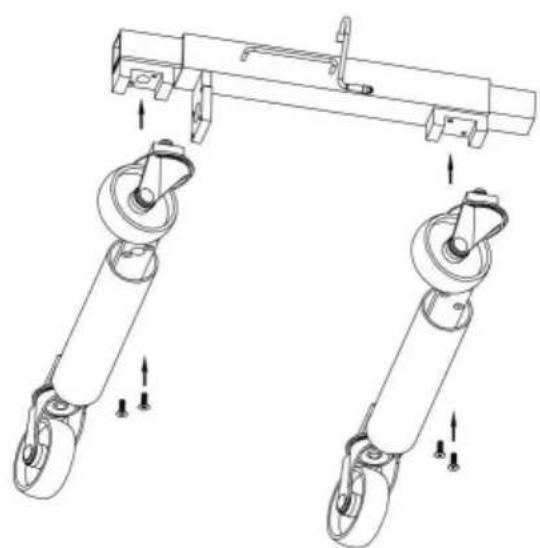

1. Draai het linker steiltangonderdeel •1 en de rechter steiltang vast en bevestig deze component •2 op expansiehuls component •4 met schroef M6x25.

•10 Zoals weergegeven in de afbeelding.

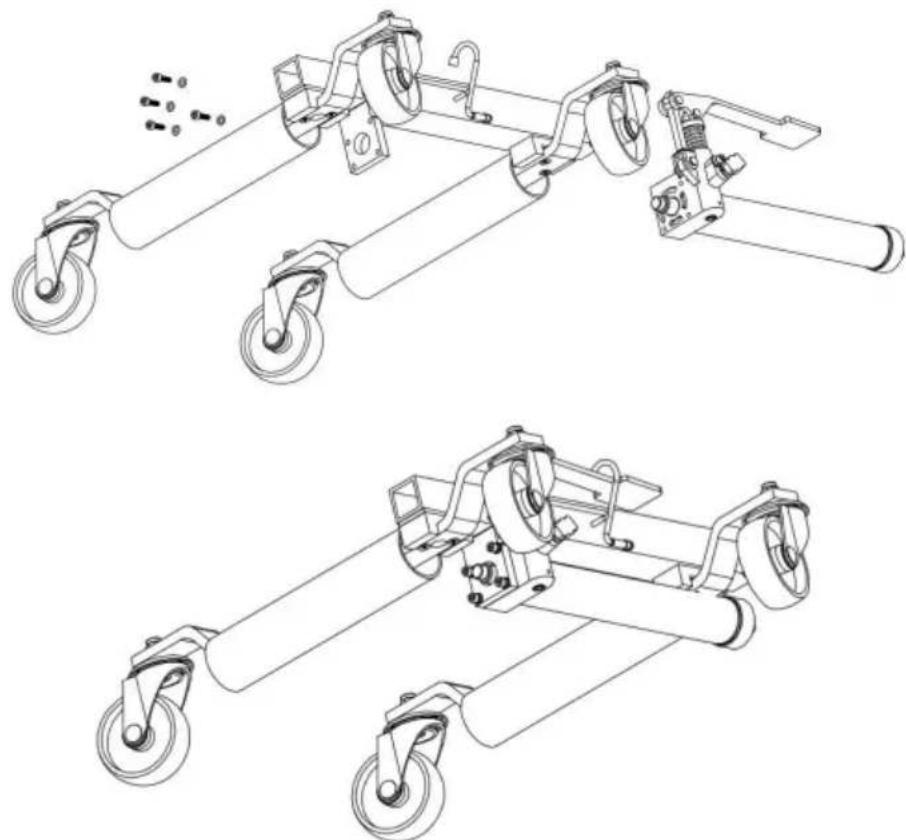

1. Bevestig het onderdeel Uitgerust met pedaaloliepomp •3 aan het lichaam met M6 20 inbusbout •11 Sluitring ÿ6 •12, zoals weergegeven in de afbeelding.

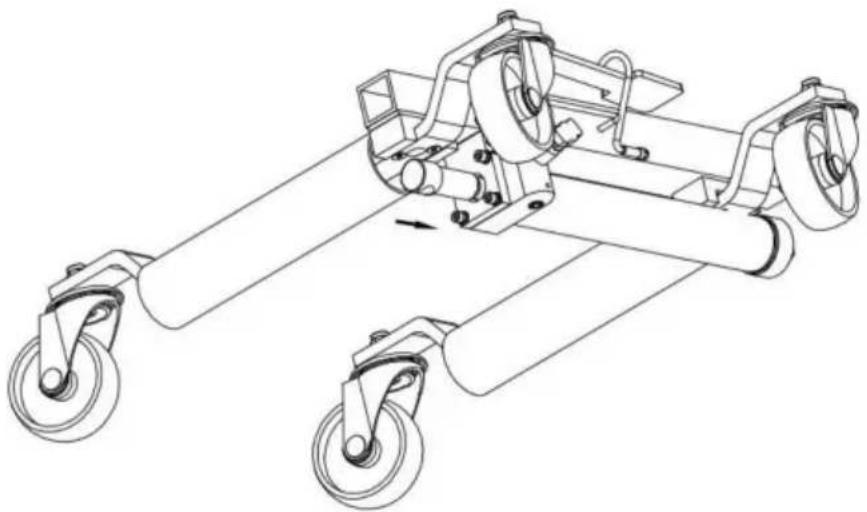

1. Schroef de oliepompstangverbinding•7 op de oliepomp. Let op het uitlijnen de gaten op de moer met de gaten in het lichaam, zoals weergegeven in de afbeelding.

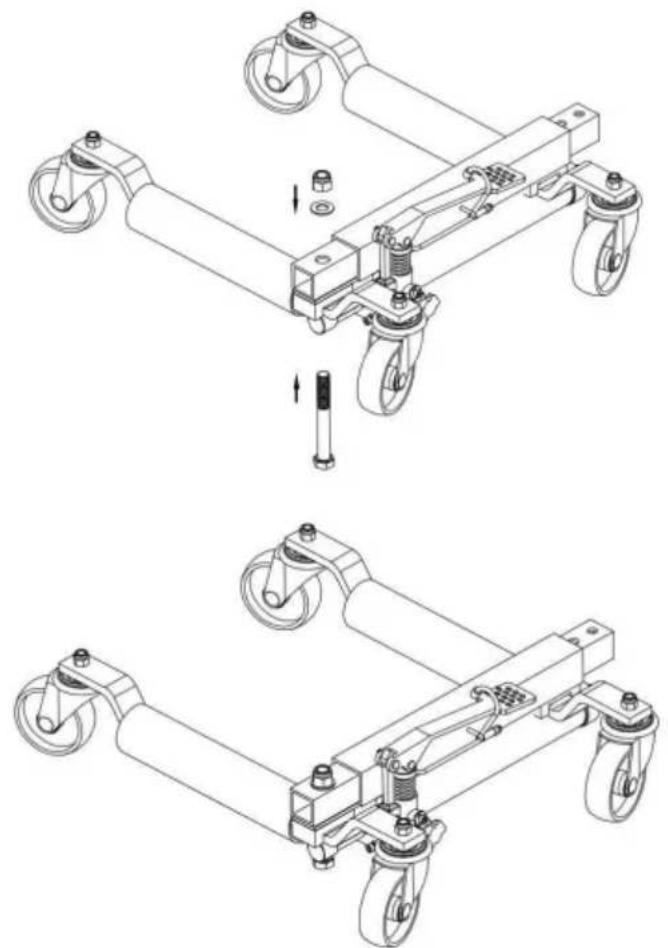

1. Draai de oliepomp en het hoofdgedeelte vast met bout M30 •5 Ring ÿ14 •8 borgmoer M14 •9 .

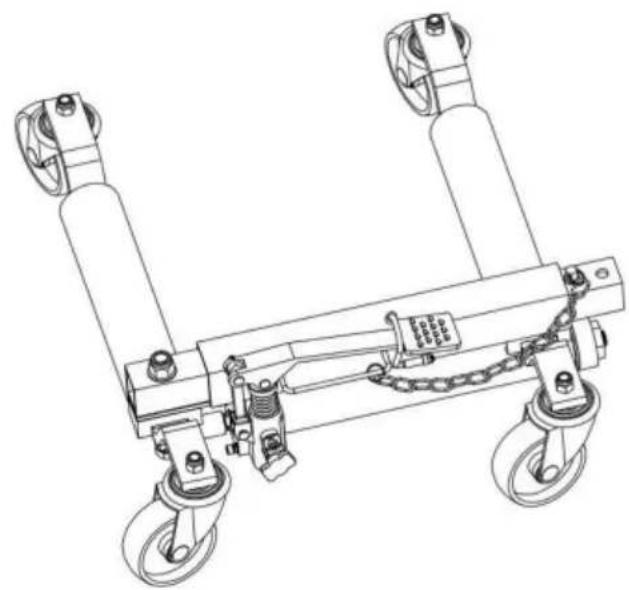

1. Vergrendel de pin op zijn plaats.

INSTRUCTIES

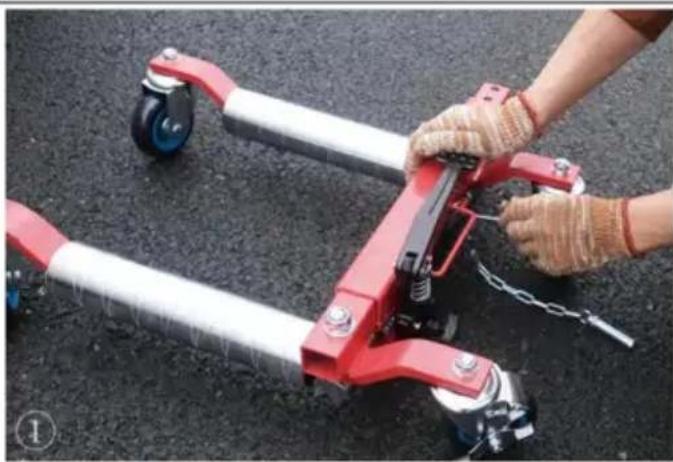

1. Trek de borgpen uit het frame, maak de borghaak los van het frame bedieningshendel.

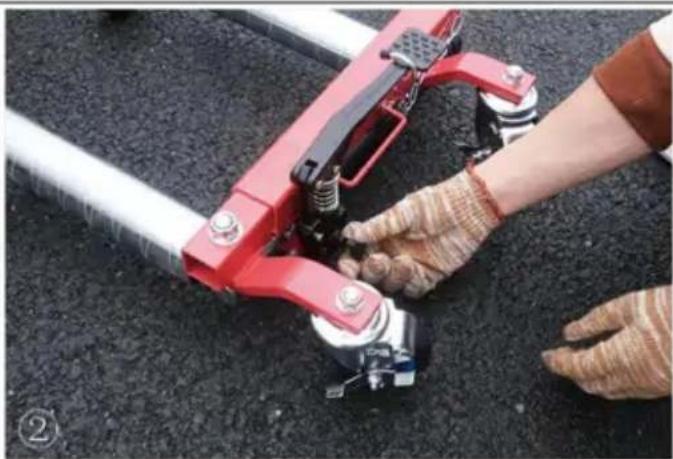

1. Open de vrijgavewaarde door te draaien handwiel tegen de klok in.

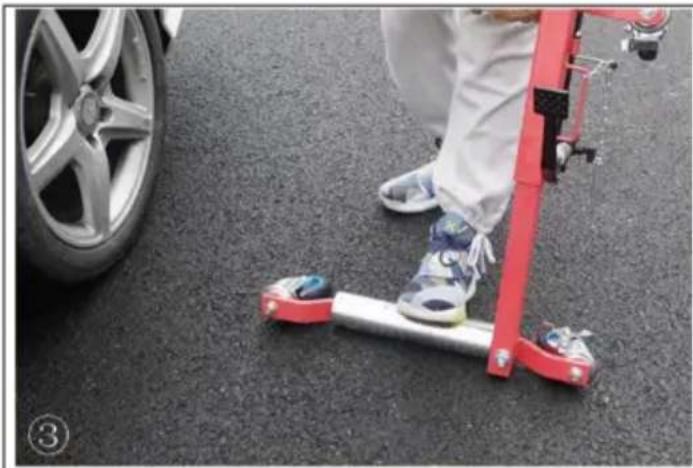

1. Vouw de wieldolly's uit.

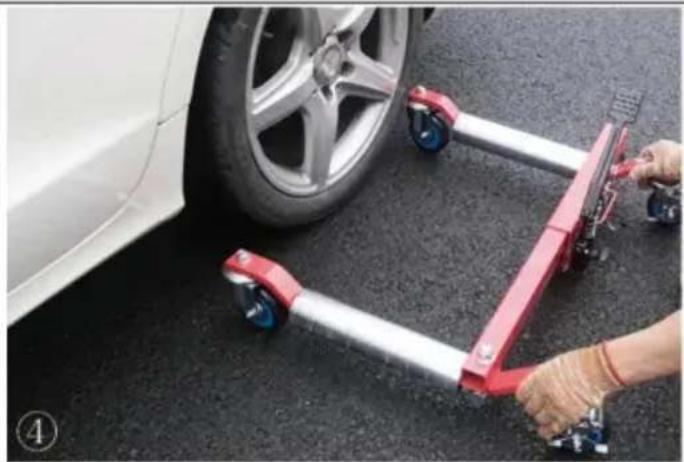

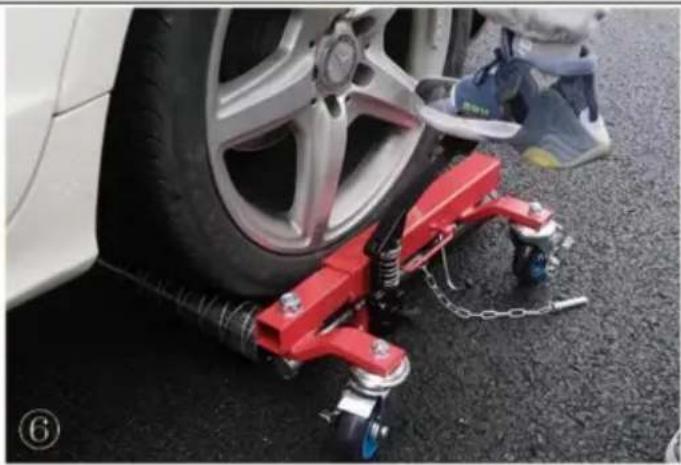

1. Schuif de go-wheel-dolly's rond de wiel dat moet worden opgetild.

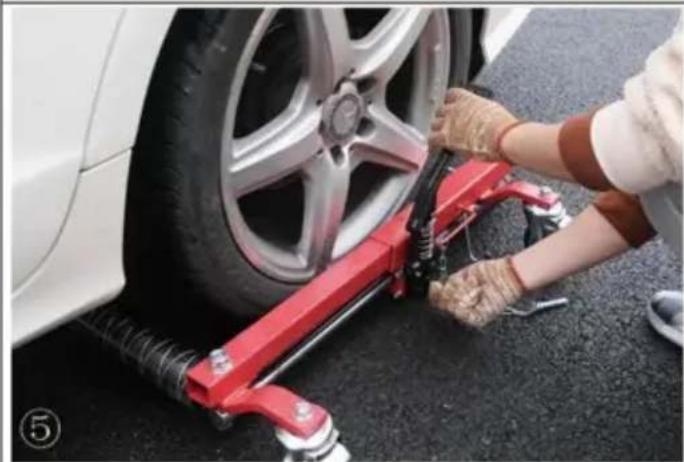

1. Sluit de vrijgavewaarde door aan het handwiel te draai met de klok mee.

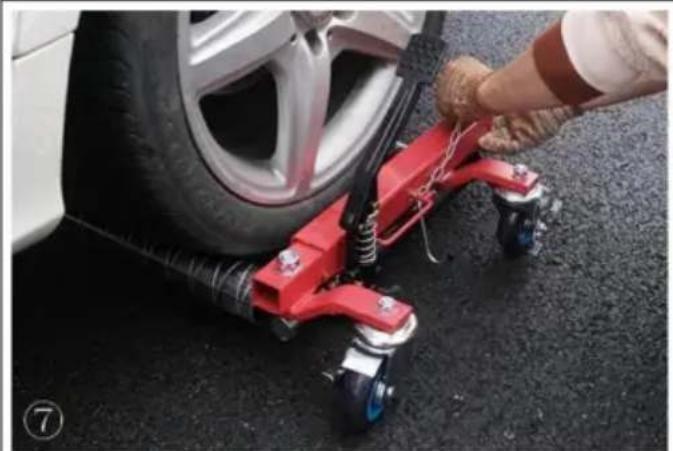

Plaats uw voet op het pedaal en druk deze in soepel om de band een centimeter van het oppervlak te tillen of minder.

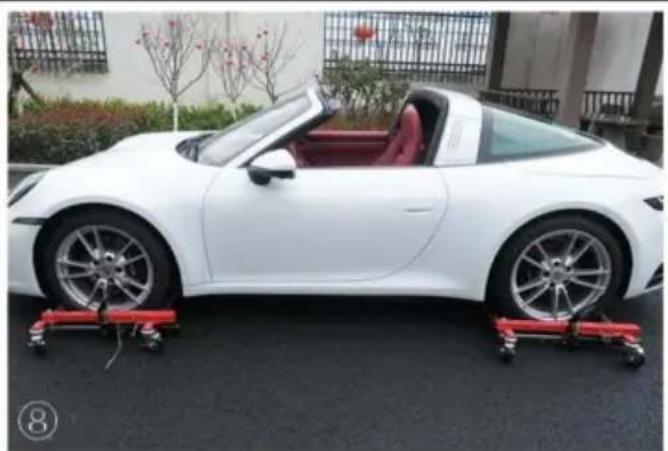

1. Zorg ervoor dat de pin op zijn plaats zit.

1. Om de wieldolly's los te maken, trekt u aan de pin uit het frame en open de waarde door te draaien handwiel tegen de klok in.
