Produkttyp	Vagn med hjul (däckrulle) för hantering av fordon
Märke	Vevor
Modell	MR8016-4
Maximal lastkapacitet	1500 lb per enhet (680 kg)
Maximal däckbredd	12 tum (305 mm)
Hjuldiameter	4 tum (100 mm)
Chassimaterial	Aluminium
Färg	Röd
Antal vagnar per kit	4
Lyftmekanism	Hydraulisk pedalpump
Rekommenderad användningsyta	Hårt, plant och slätt golv
Avsedd användning	Manuell manövrering av fordon (inte körning)
Paketets innehåll	2 axelstöd, 2 pedalpumpar, monteringssats, insexnycklar
Låssystem	Låspinne för att hålla i upplyft läge
Rekommenderat underhåll	Inspektion före varje användning, endast identiska reservdelar
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support

Vanliga frågor - MR8016-4 Vevor

Vad är lastkapaciteten för Vevor MR8016-4 vagnen?

Maximal lastkapacitet är 1500 lb (cirka 680 kg) per enhet. Överskrid aldrig denna gräns.

På vilka ytor kan jag använda denna hjulvagn?

Använd endast på en hård, plan och slät yta. Använd inte på lutande eller ojämna ytor.

Hur monterar jag Vevor MR8016-4 vagnen?

Fäst de vänstra och högra axelstöden på expansionshylsan med M6x25 skruvar. Montera pedalpumpen med M6x20 skruvar och brickor. Skruva pumpstångskopplingen på pumpen, fäst sedan enheten med M14 bult, bricka och låsmutter. Se manualen för detaljerade scheman.

Hur använder jag vagnen för att lyfta ett fordon?

Ta bort låspinnen, öppna ventilen genom att vrida ratten moturs, fäll ut vagnen och skjut den under hjulet. Stäng ventilen genom att vrida medurs och tryck sedan på pedalen för att lyfta däcket cirka en tum. Till sist lås fast spinnen på plats.

Kan jag köra fordonet medan det är på vagnarna?

Nej. Starta inte motorn och kör inte med vagnarna på plats. De är endast avsedda för manuell manövrering.

Vilka viktiga säkerhetsåtgärder finns?

Läs hela manualen. Överskrid inte kapaciteten. Använd på plan mark. Håll dig borta från lasten. Arbeta inte under fordonet. Lås alltid spinnen efter lyft. Håll barn borta.

Hur underhåller jag vagnen?

Inspektera före varje användning: kontrollera om det finns lösa eller skadade delar. Använd endast identiska reservdelar (referenser i dellistan). Följ manualens instruktioner för inspektion, underhåll och rengöring.

Vilken är den maximala däckbredden som stöds?

Vagnen accepterar däck med en maximal bredd på 12 tum (305 mm). Använd den inte för bredare däck.

Var kan jag få reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis. Använd modellnummer MR8016-4.

Är vagnen levererad monterad?

Nej, produkten levereras som ett kit och kräver montering. Delarna listas i dellistan och monteringen beskrivs i manualens steg. Nödvändiga verktyg (insexnycklar) ingår.

BRUKSANVISNING MR8016-4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

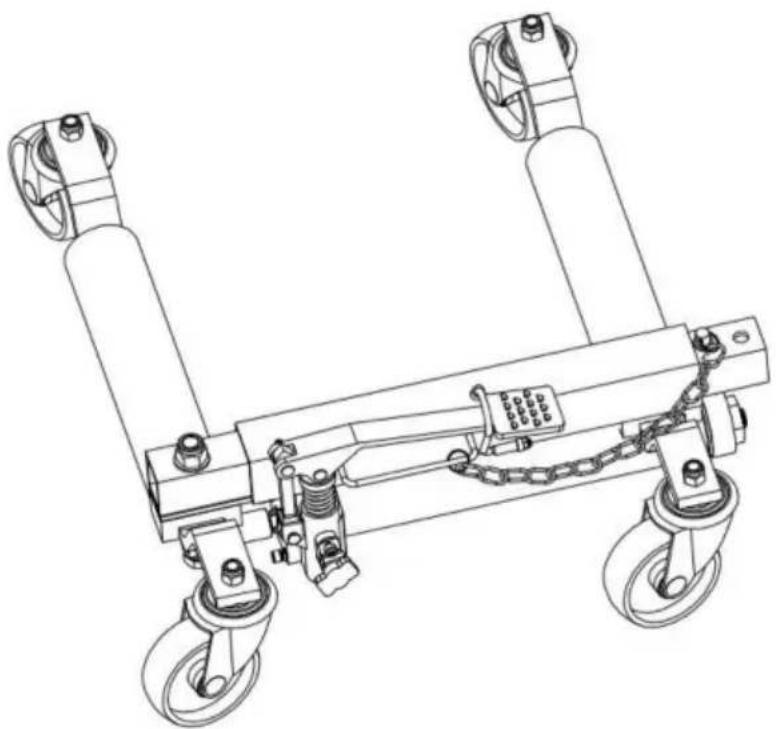

HJULDOLLIER

MODELL: MR8016-4

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

HJULDOLLIER

MODELL: MR8016-4

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

SÄKERHET OCH VARNINGAR

1. Läs tillverkarens bruksanvisning för fordonet du ska lyfta före användning.
2. Överskrid inte den nominella kapaciteten.
3. Använd endast på hård, jämn yta.
4. Innan du flyttar en last, se till att lasten är centrerad och säkrad med en lastsäkringsanordning.
5. Inga ändringar får göras på denna produkt.
6. Håll dig på avstånd från lastens väg medan du placerar på och tar bort från dockorna, och medan den rör på sig.
7. Använd endast på avsett sätt. Använd inte för flygplansändamål. Använd endast i par.
8. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.
9. Var uppmärksam på dynamisk laddning! Plötsliga laströrelser kan kortvarigt skapa överbelastning som orsakar produktfel.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
11. Håll ditt arbetsområde rent och väl upplyst. Röriga arbetsområden leder till olyckor.
12. Håll åskådare, barn och besökare borta när du använder Wheel Dolly. Distraktioner kan få dig att tappa kontrollen.
13. Håll dig borta från last när du lyfter och sänker.
14. Arbeta inte under fordonet när du är på Dollies.
15. Sänk lasten långsamt.
16. Viktkapacitet och andra produktegenskaper gäller för korrekt och endast färdigmonterad produkt.
17. Förvara inaktiva hjuldollies utom räckhåll för barn och andra otränade personer. Hjuldollies är farliga i händerna på outbildade användare.
18. Wheel Dolly-service får endast utföras av kvalificerad reparationspersonal. Service eller underhåll som utförs av okvalificerad personal kan leda till en risk för skada.
19. När du servar en Wheel Dolly, använd endast identiska reservdelar - se bifogad, produktspecifik reservdelslista och diagram. Följ instruktionerna i avsnittet "Inspektion, underhåll och rengöring" i denna handbok. Användning av otillåtna delar eller underlåtenhet att följa underhållsinstruktioner kan skapa risk för skada.
20. Tillåt inte någon i fordonet när du använder Wheel Dolly. Starta inte fordonet medan det är på Wheel Dollies. Håll alla åskådare på säkert avstånd från fordonet.
21. Denna produkt är inte en leksak. Låt inte barn leka med eller nära detta föremål. Underhåll produktetiketter och namnskyltar. Dessa innehåller viktig säkerhetsinformation. Om den är oläslig eller saknas, kontakta för en ersättning.
22. De varningar, försiktighetsåtgärder och instruktioner som diskuteras i denna handbok kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste tillhandahållas av operatören.
23. Kör INTE hjulvagnar på lutande ytor. Hjuldockor måste användas endast på plana ytor. Oväntad rörelse kommer att inträffa så snart som hjuldockorna lyfter däcket från ytan.
24. Överbelasta INTE hjuldollies utöver belastningen (1500 lbs per enhet).
25. Starta INTE fordonets motor, och kör INTE med hjuldollies i bruk. Hjuldockor är endast utformade för handmanövrering av fordon.
26. ANVÄND INTE hjulvagnar för att lyfta däck bredare än 12 tum.
27. FÖRSÖK INTE att skjuta hjuldollies över hinder. De är designade för att endast användas på plana och någorlunda släta ytor.
28. Efter lyft, se till att alltid låsa stiftet på plats innan du använder den. Dra ut stiftet efter avslutat arbete och släpp sedan ventilen.

SPARA DESSA INSTRUKTIONER

PARAMETERLISTA

Modell	MR8016-4
Maximal lastkapacitet	1500 pund
Färg	Röd
Maximal däckbredd	12"/305 mm
Hjuldiameter	4" / 100 mm

DELLISTA

När du packar upp denna produkt, se till att delarna som anges nedan ingår och inspektera noggrant för eventuella skador som kan ha uppstått under transporten. Försök inte att montera eller använda produkten om någon del saknas eller är skadad.

NEJ	BILD	NAMN	ANTAL
1		VänsterHylsfäste i aluminiumMed hjul	1
2		Höger aluminiumhylsaFäste Med Hjul	1
3		Utrustad med pedaloljaPumpkomponent	1
4		ExpansionshylsaKomponent	1
5		BultM14 * 130	1
6		5# sexkantnyckel	1
7		Oljepumpsstångsled	1
8		Bricka M14	1
9		Låsmutter M14	1
10		M6 *25 sexkantshylsaFörsänkt huvudskruv(Svart)	4
11		M6 *20 sexkantshylsaSkruva	4
12		Bricka M6	4
13		4# sexkantnyckel	1

MONTERINGSSTEG

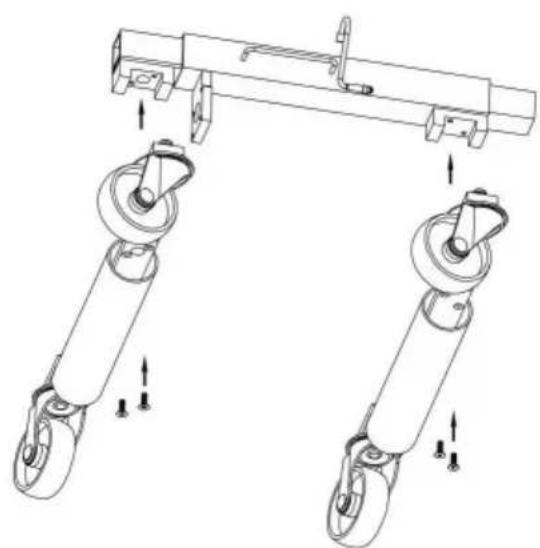

1. Dra åt och fixera den vänstra plattjärnskomponenten •1 och den högra plattjärnskomponenten •2 till expansionshylskomponenten •4 med skruv M6x25 •10 som visas i figuren.

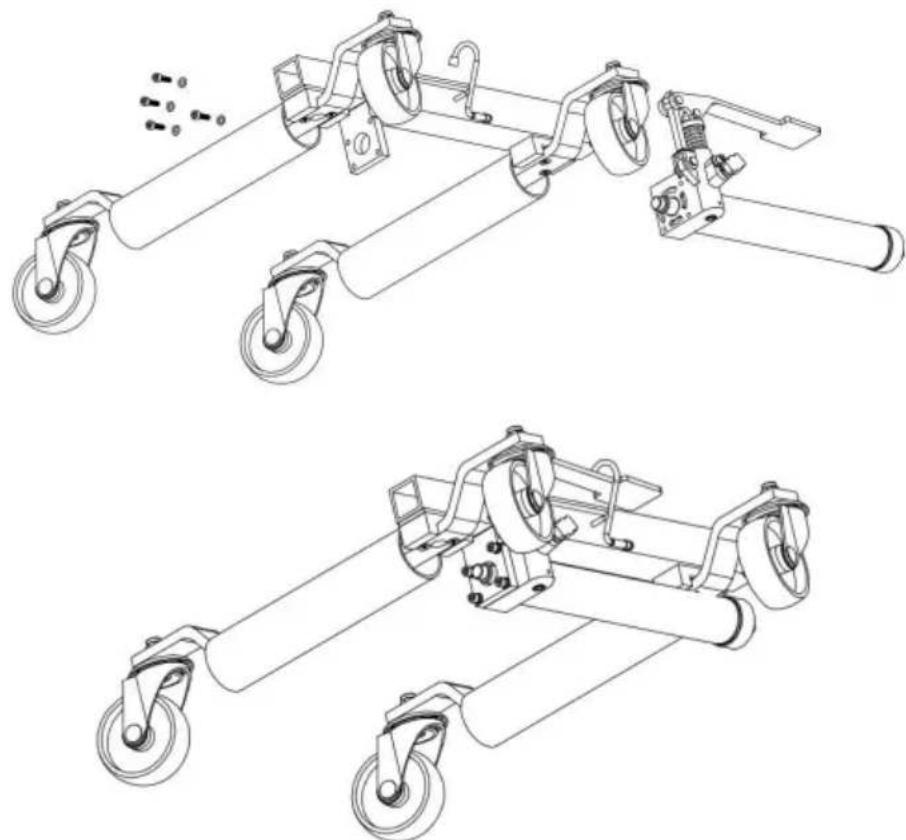

1. Fäst den utrustade pedaloljepumpkomponenten •3 på kroppen med M6*20 insexskruv •11 och bricka y6 •12 som visas i figuren.

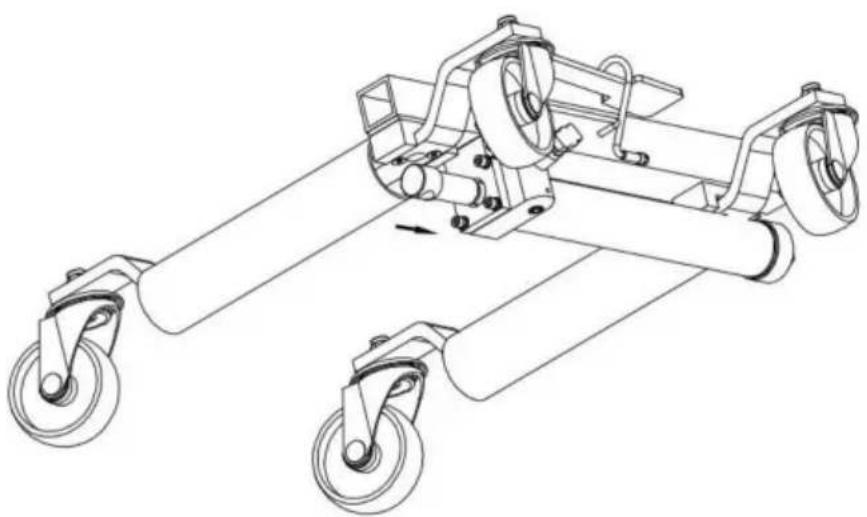

1. Skruva fast oljepumpens stångled •7 på oljepumpen. Var uppmärksam på att justera hålen på muttern med kroppshålen som visas i figuren.

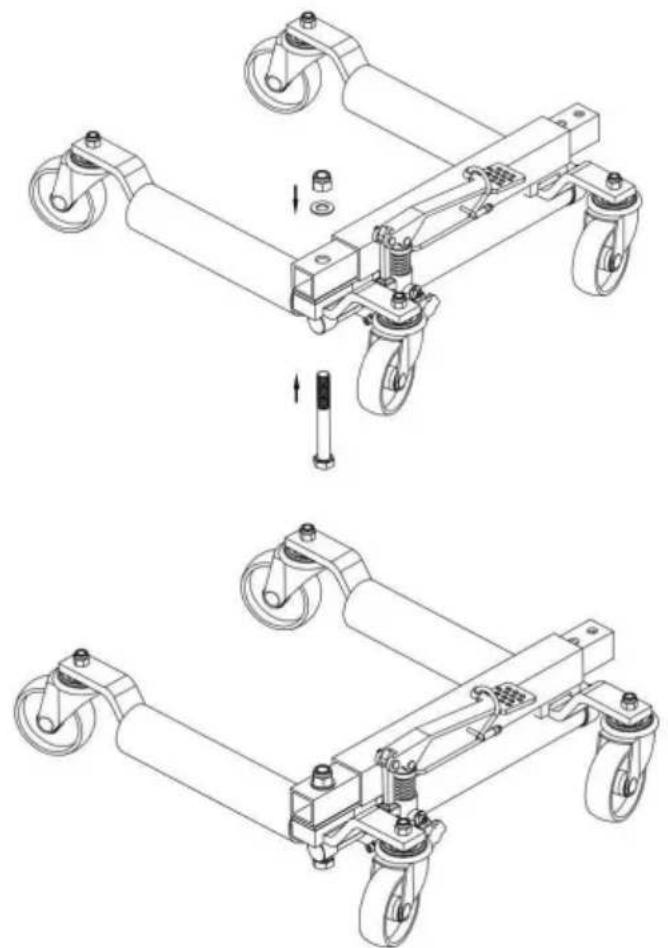

1. Dra åt och fixera oljepumpen och huvudkroppen med bult M130 •5, bricka ÿ14 •8 och låsmutter M14 •9.

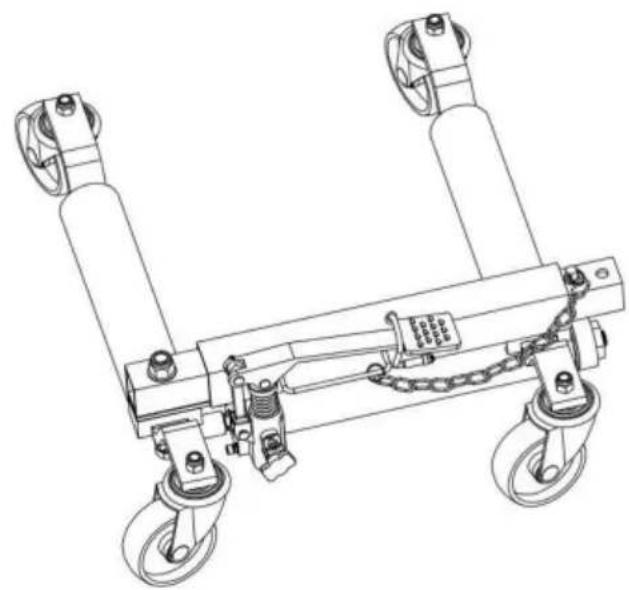

1. Lås stiftet på plats.

INSTRUKTIONER

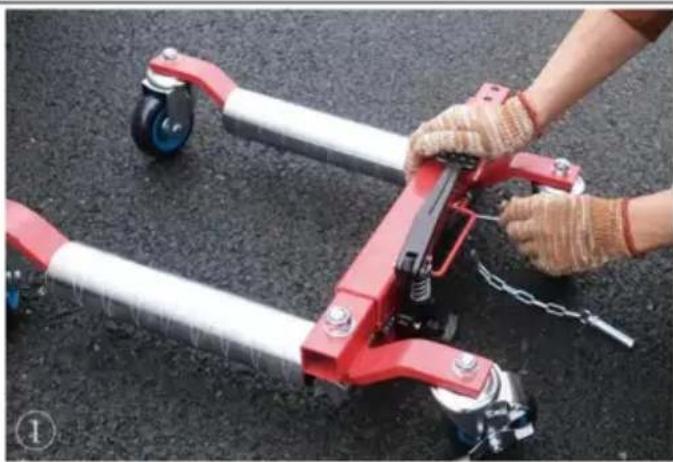

1. Dra ut låssprinten från ramen, lossa hållarkroken på manöverspaken.

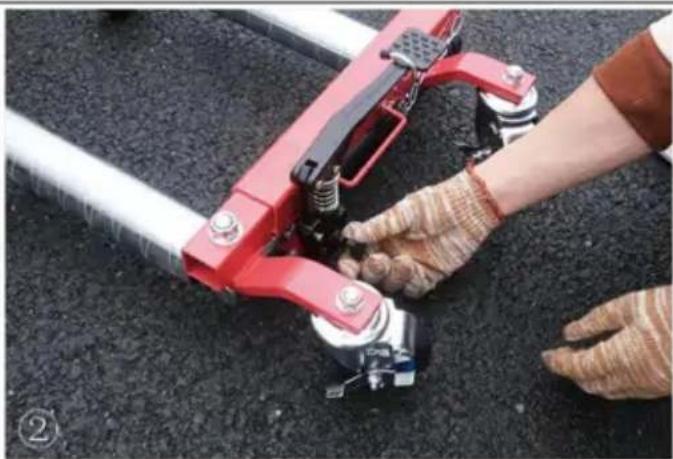

1. Öppna frigöringsventilen genom att vrida handratten moturs.

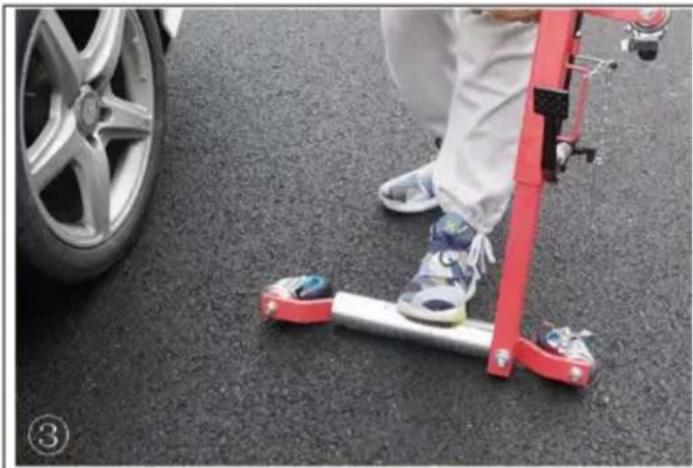

1. Skjut hjuldollies runt hjulet som ska lyftas.

1. Stäng frigöringsventilen genom att vrida handratten medurs.

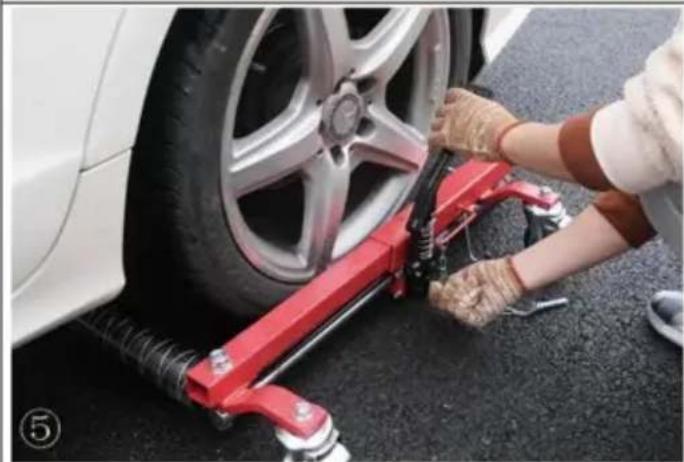

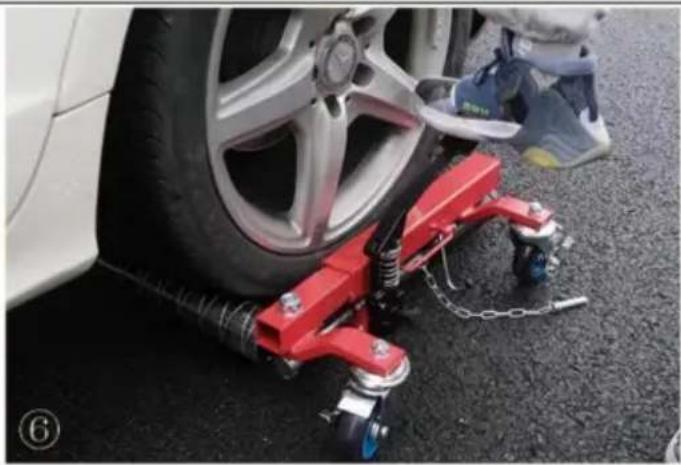

Sätt foten på pedalen och tryck ned den smidigt för att lyfta däcket från ytan en tum eller mindre.

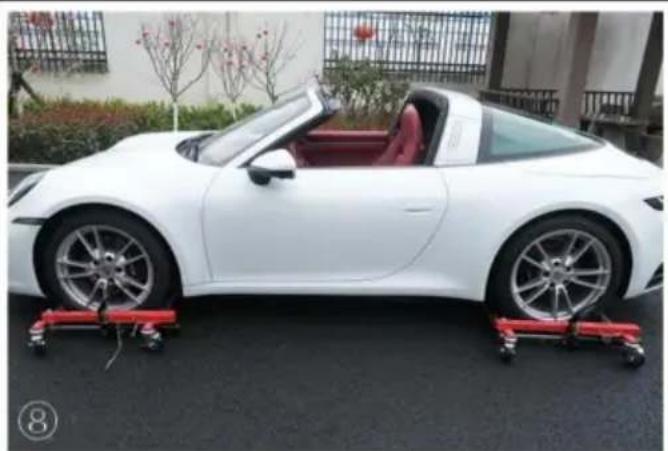

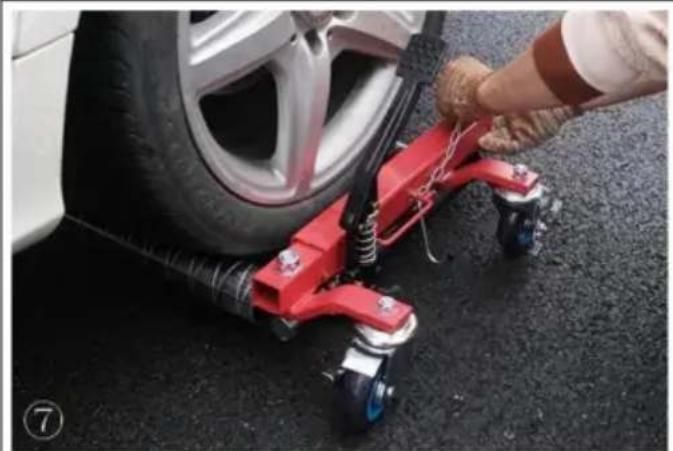

1. Se till att låsa stiftet på plats.

1. Dra i tappen för att lossa hjuldollies från ramen och öppna ventilen genom att vrida handratten moturs.
