Produkttyp	Radwagen (Reifenroller) für Fahrzeughandhabung
Marke	Vevor
Modell	MR8016-4
Maximale Tragfähigkeit	1500 lb pro Einheit (680 kg)
Maximale Reifenbreite	12 Zoll (305 mm)
Raddurchmesser	4 Zoll (100 mm)
Rahmenmaterial	Aluminium
Farbe	Rot
Anzahl der Wagen pro Kit	4
Hebemechanismus	Hydraulik-Fußpumpe
Empfohlene Einsatzfläche	Harter, ebener und glatter Boden
Verwendungszweck	Manuelles Bewegen von Fahrzeugen (nicht zum Fahren)
Paketinhalt	2 Achsstützen, 2 Fußpumpen, Befestigungsset, Inbusschlüssel
Verriegelungssystem	Sicherungsstift zum Halten in angehobener Position
Empfohlene Wartung	Inspektion vor jeder Verwendung, nur identische Ersatzteile
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - MR8016-4 Vevor

Was ist die Tragfähigkeit des Vevor MR8016-4 Wagens?

Die maximale Tragfähigkeit beträgt 1500 lb (ca. 680 kg) pro Einheit. Überschreiten Sie diese Grenze niemals.

Auf welchen Oberflächen kann ich diesen Radwagen verwenden?

Verwenden Sie ihn nur auf einer harten, ebenen und glatten Oberfläche. Nicht auf geneigten oder unebenen Flächen verwenden.

Wie baue ich den Vevor MR8016-4 Wagen zusammen?

Befestigen Sie die linke und rechte Achsstütze mit den M6x25 Schrauben an der Expansionshülse. Montieren Sie die Fußpumpe mit den M6x20 Schrauben und Unterlegscheiben. Schrauben Sie die Pumpenstangenverbindung auf die Pumpe und befestigen Sie die Baugruppe mit der M14 Schraube, Unterlegscheibe und Gegenmutter. Siehe Handbuch für detaillierte Abbildungen.

Wie verwende ich den Wagen, um ein Fahrzeug anzuheben?

Entfernen Sie den Sicherungsstift, öffnen Sie das Ventil durch Drehen des Handrads gegen den Uhrzeigersinn, entfalten Sie den Wagen und schieben Sie ihn unter das Rad. Schließen Sie das Ventil durch Drehen im Uhrzeigersinn und drücken Sie dann auf das Pedal, um den Reifen etwa einen Zoll anzuheben. Verriegeln Sie abschließend den Sicherungsstift.

Kann ich das Fahrzeug fahren, während es auf den Wagen steht?

Nein. Starten Sie den Motor nicht und fahren Sie nicht, während die Wagen angebracht sind. Sie sind nur zum manuellen Bewegen ausgelegt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lesen Sie das vollständige Handbuch. Überschreiten Sie die Kapazität nicht. Verwenden Sie auf ebenem Boden. Halten Sie sich von der Last fern. Arbeiten Sie nicht unter dem Fahrzeug. Verriegeln Sie den Stift immer nach dem Anheben. Halten Sie Kinder fern.

Wie warte ich den Wagen?

Überprüfen Sie vor jeder Verwendung: Achten Sie darauf, dass keine Teile locker oder beschädigt sind. Verwenden Sie nur identische Ersatzteile (Referenzen in der Teileliste). Befolgen Sie die Anweisungen zur Inspektion, Wartung und Reinigung im Handbuch.

Was ist die maximale Reifenbreite, die unterstützt wird?

Der Wagen akzeptiert Reifen mit einer maximalen Breite von 12 Zoll (305 mm). Verwenden Sie ihn nicht für breitere Reifen.

Wo erhalte ich Ersatzteile oder technischen Support?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat. Verwenden Sie die Modellnummer MR8016-4.

Wird der Wagen montiert geliefert?

Nein, das Produkt wird als Bausatz geliefert und erfordert Montage. Die Teile sind in der Teileliste aufgeführt und der Zusammenbau wird in den Schritten des Handbuchs beschrieben. Die erforderlichen Werkzeuge (Inbusschlüssel) sind enthalten.

BEDIENUNGSANLEITUNG MR8016-4 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

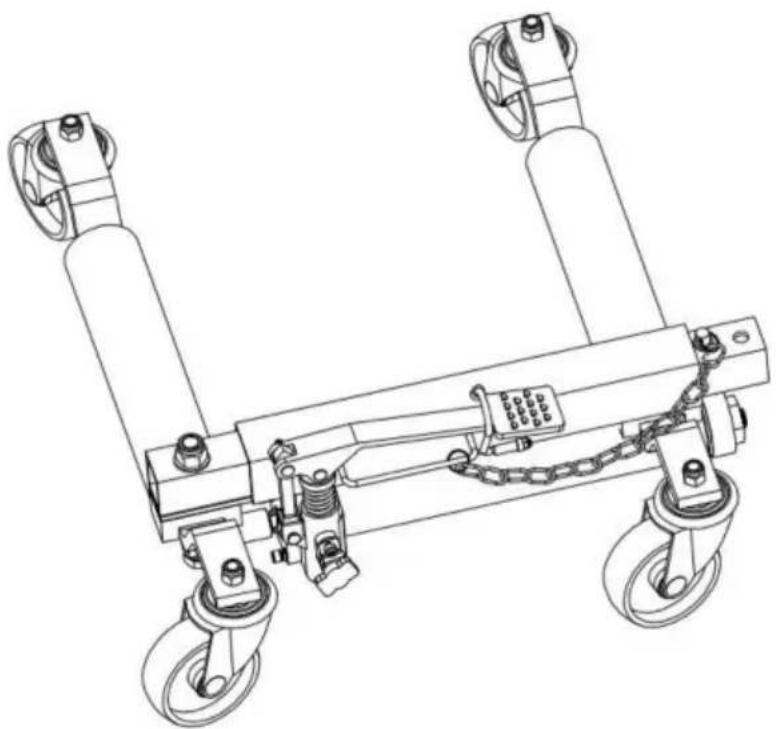

RADWAGEN

MODELL:MR8016-4

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

RADWAGEN

MODELL:MR8016-4

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

SICHERHEIT UND WARNHINWEISE

1. Lesen Sie vor der Verwendung die Bedienungsanleitung des Herstellers für das Fahrzeug, das Sie anheben möchten.
2. Die Nennkapazität darf nicht überschritten werden.
3. Nur auf harten, ebenen Oberflächen verwenden.
4. Bevor Sie eine Last bewegen, stellen Sie sicher, dass die Last zentriert und mit einem Lastheber gesichert ist. Rückhaltevorrichtung
5. An diesem Produkt dürfen keine Änderungen vorgenommen werden.
6. Halten Sie sich beim Auf- und Abladen der Ladung vom Transportwagen fern, und ziehen Sie den Wagen um.
7. Nur bestimmungsgemäß verwenden. Nicht für Flugzeugzwecke verwenden. Nur paarweise verwenden.
8. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.
9. Achten Sie auf dynamische Belastungen! Plötzliche Lastbewegungen können kurzzeitig zu Überlastung führen und Produktversagen verursachen.
10. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren verursachen.
11. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung am Arbeitsplatz führt häufig zu Unfällen.
12. Halten Sie Zuschauer, Kinder und Besucher während der Bedienung des Wheel Dolly fern. Durch Ablenkung können Sie die Kontrolle verlieren.
13. Halten Sie beim Heben und Senken Abstand von der Last.
14. Arbeiten Sie nicht unter dem Fahrzeug, während Sie sich auf einem Rollwagen befinden.
15. Last langsam absenken.
16. Gewichtskapazität und andere Produkteigenschaften gelten für die ordnungsgemäße Verwendung. Nur komplett montiertes Produkt.
17. Bewahren Sie unbenutzte Rollwagen außerhalb der Reichweite von Kindern und anderen ungeschulten Personen auf. Rollwagen sind in den Händen ungeschulter Benutzer gefährlich.
18. Die Wartung des Wheel Dolly darf nur von qualifiziertem Reparaturpersonal durchgeführt werden.

Service- oder Wartungsarbeiten durch nicht qualifiziertes Personal können zu Verletzungsrisiken führen.

1. Bei der Wartung eines Wheel Dolly dürfen nur identische Ersatzteile verwendet werden - siehe beigefügte, produktspezifische Teileliste und Diagramm. Befolgen Sie die Anweisungen im Abschnitt „Inspektion, Wartung und Reinigung“ dieses Handbuchs. Die Verwendung von nicht autorisierten Teilen oder die Nichtbeachtung von Wartungsanweisungen können zu einem Verletzungsrisiko führen.
2. Lassen Sie niemanden im Fahrzeug, während Sie den Wheel Dolly benutzen. Starten Sie nicht das Fahrzeug, während es auf Rollwagen steht. Halten Sie alle Umstehenden in sicherem Abstand vom Fahrzeug.
3. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit oder in der Nähe dieses Artikels zu spielen. Bewahren Sie Produktetiketten und Typenschilder sorgfältig auf. Diese enthalten wichtige Sicherheitsinformationen. Bei Unleserlichkeit oder Verlust wenden Sie sich für Ersatz an uns.
4. Die in diesem Handbuch beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Betreiber muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, jedoch vom Betreiber bereitgestellt werden müssen.
5. Betreiben Sie die Rollwagen NICHT auf geneigten Flächen. Die Rollwagen müssen nur auf ebenen Flächen verwendet werden. Unerwartete Bewegungen treten auf, sobald die Radrollwagen den Reifen von der Oberfläche heben.
6. Überladen Sie die Rollwagen NICHT über die zulässige Tragfähigkeit (1500 Pfund pro Einheit) hinaus.
7. Starten Sie den Motor des Fahrzeugs NICHT und fahren Sie NICHT, wenn die Radheber im Einsatz sind. Rollwagen sind nur zum Manövrieren von Fahrzeugen per Hand konzipiert.
8. Verwenden Sie KEINE Radwagen zum Anheben von Reifen, die breiter als 12 Zoll sind.
9. Versuchen Sie NICHT, Rollwagen über Hindernisse zu schieben. Sie sind so konstruiert, nur auf ebenen und einigermaßen glatten Oberflächen verwendet zu werden.
10. Nach dem Anheben müssen Sie den Bolzen immer wieder verriegeln, bevor Sie ihn in Betrieb nehmen. Nach Abschluss der Arbeiten den Stift herausziehen und anschließend das Ventil loslassen.

ANLEITUNG AUFBEWAHREN

PARAMETERLISTE

Modell	MR8016-4
Maximale Tragfähigkeit	1500 Pfund
Farbe	Rot
Maximale Reifenbreite	12"/305 mm
Rollendurchmesser	4" / 100 mm

STÜCKLISTE

Stellen Sie beim Auspacken des Produkts sicher, dass die unten aufgeführten Teile enthalten sind und überprüfen Sie sorgfältig, ob während des Transports Schäden aufgetreten sind.

Versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden, wenn ein Teil fehlt oder beschädigt ist.

NEIN	BILD	NAME	Menge
1		LinksAluminium-HülsenhalterungMit Rädern	1
2		Rechte AluminiumhülseHalterung mit Rädern	1
3		Ausgestattet mit PedalölPumpenkomponente	1
4		SpreizhülseKomponente	1
5		BotzenM14 * 130	1
6		5# Inbusschlüssel	1
7		Gelenkstange für Ölpumpe	1
8		Unterlegscheibe M14	1
9		Kontermutter M14	1
10		M6 *25 InnensechskantSenkkopfschraube(Schwarz)	4
11		M6 *20 InnensechskantSchrauben	4
12		Unterlegscheibe M6	4
13		4# Inbusschlüssel	1

MONTAGEANLEITUNG

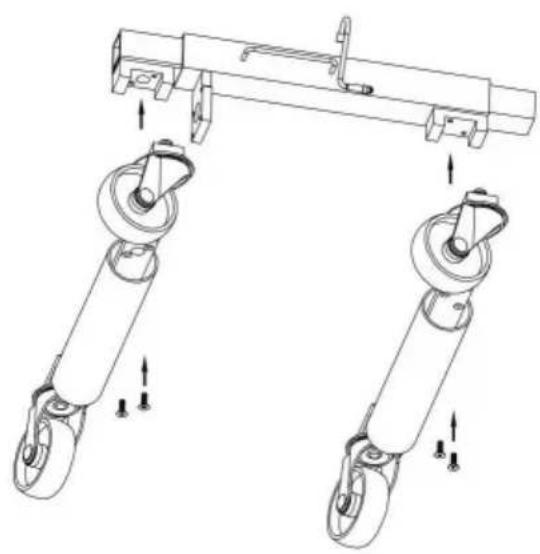

1. Ziehen Sie das linke Glätteisenteil •1 und das rechte Glätteisenteil fest und fixieren Sie es.

Befestigen Sie Bauteil •2 an der Spreizhülse Bauteil •4 mit Schraube M6x25

•10 Wie in der Abbildung gezeigt.

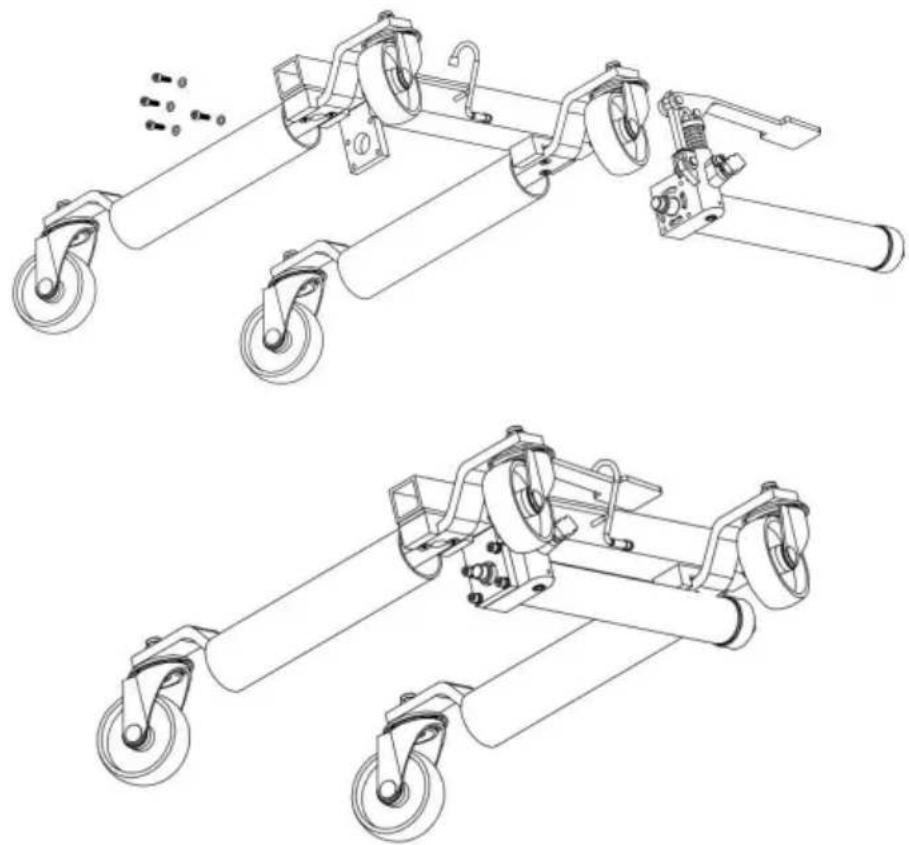

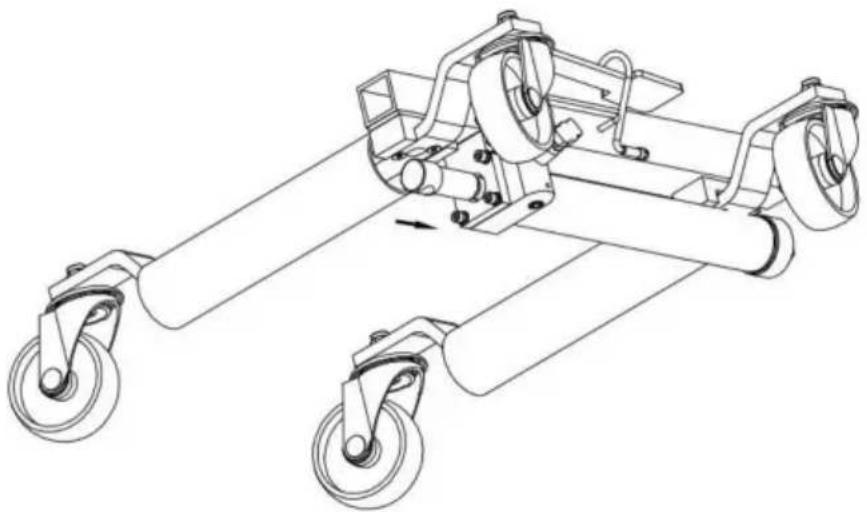

1. Befestigen Sie die mit einer Pedalölpumpe ausgestattete Komponente •3 mit der M6-Innensechskantschraube •11 und der Unterlegscheibe y6 •12 am Körper, wie in der Abbildung gezeigt.

1. Schrauben Sie das Ölpumpenstangengelenk •7 auf die Ölpumpe. Achten Sie auf die Ausrichtung der Löcher an der Mutter mit den Löchern im Körper, wie in der Abbildung gezeigt.

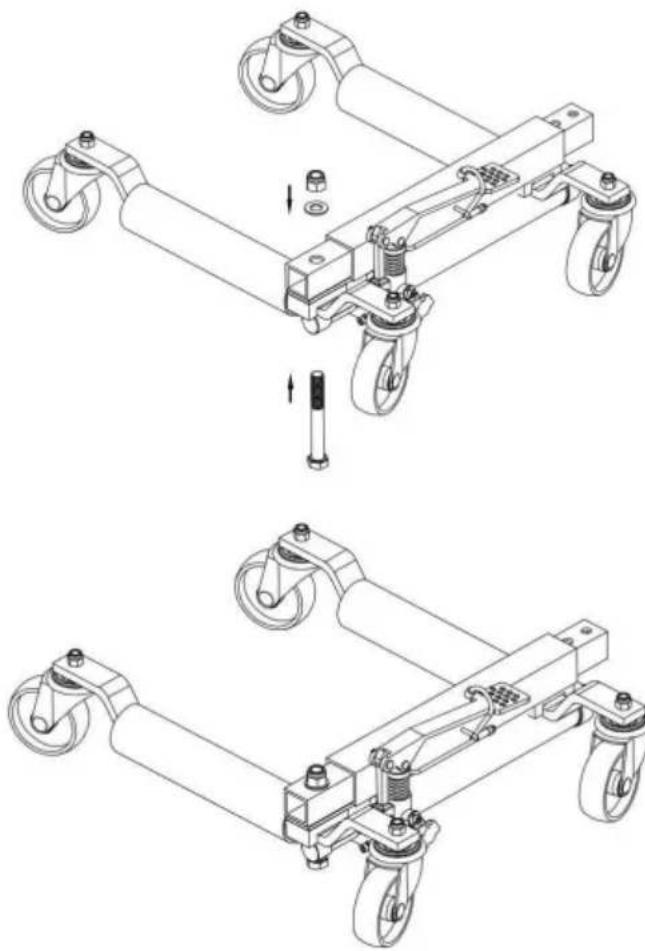

1. Ölpumpe und Hauptkörper mit Schraube M14 festziehen und fixieren, mit Unterlegscheibe ÿ14 •8 und Kontermutter M14 •9.

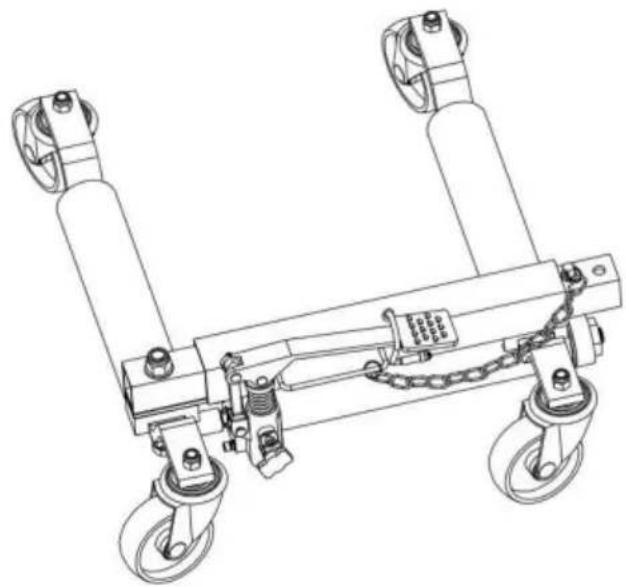

1. Verriegeln Sie den Stift an seiner Stelle.

ANWEISUNGEN

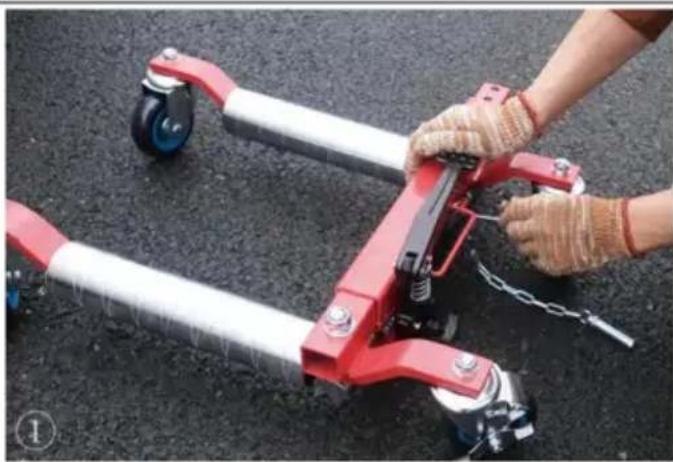

1. Den Verriegelungsstift aus dem Rahmen ziehen und den Haltehaken des Bedienhebels lösen.

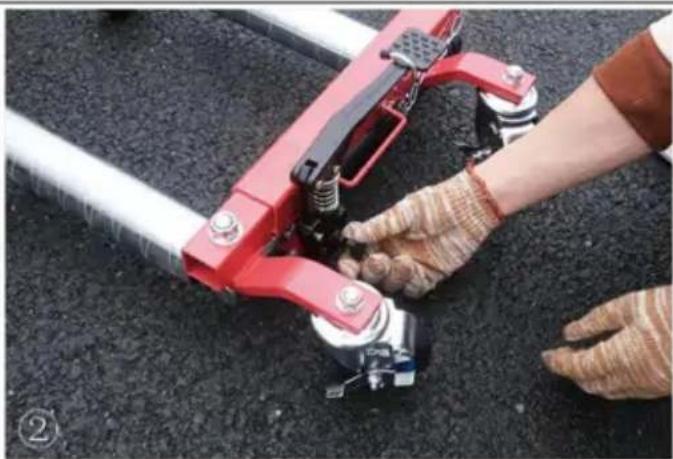

1. Öffnen Sie den Auslösehebel, indem Sie das Handrad gegen den Uhrzeigersinn drehen.

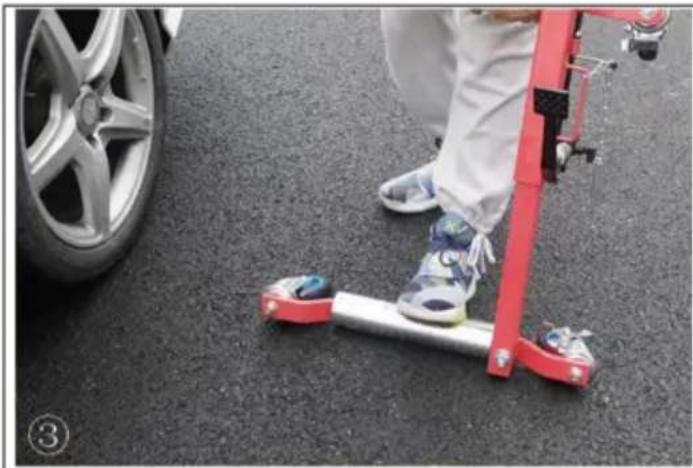

1. Die Radwagen ausklappen.

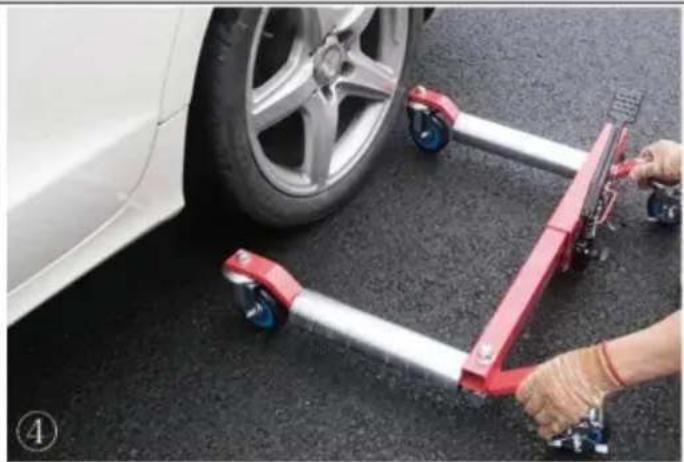

1. Schieben Sie die Go Wheel Dollies, um die Räder anzuheben.

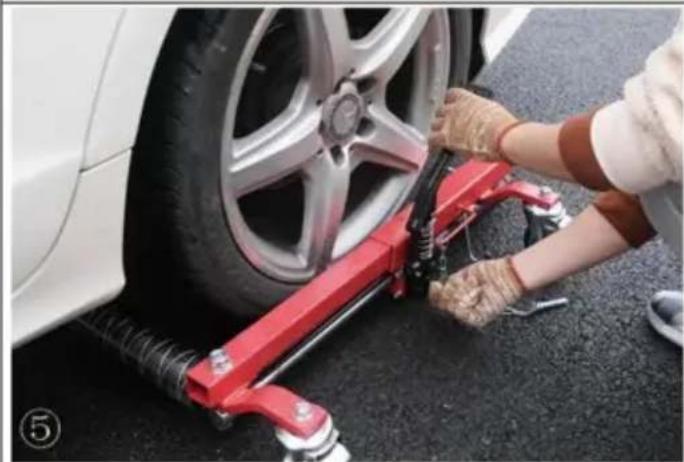

1. Schließen Sie das Auslöseventil, indem Sie das Handrad im Uhrzeigersinn drehen.

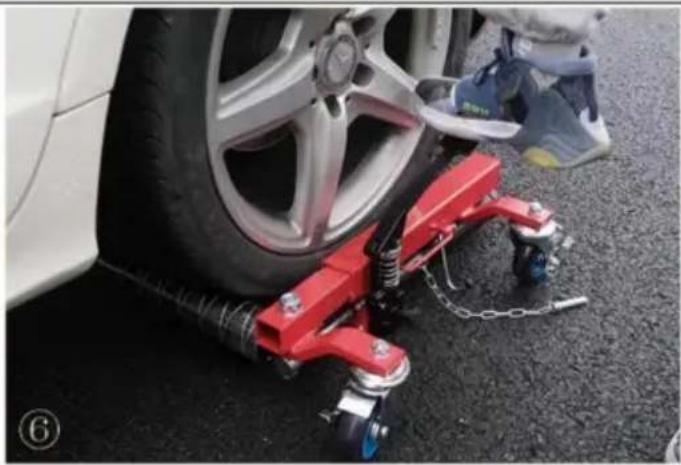

1. Stellen Sie den Fuß auf das Pedal und drücken Sie, um den Reifen sanft etwa einen Zoll oder weniger von der Oberfläche anzuheben.

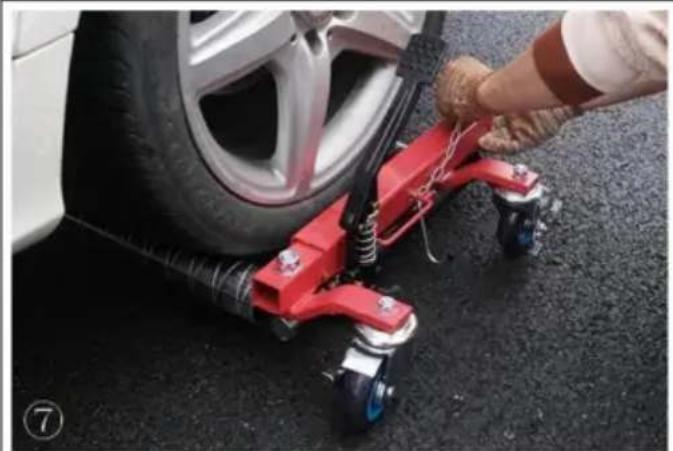

1. Achten Sie darauf, dass der Stift fest sitzt.

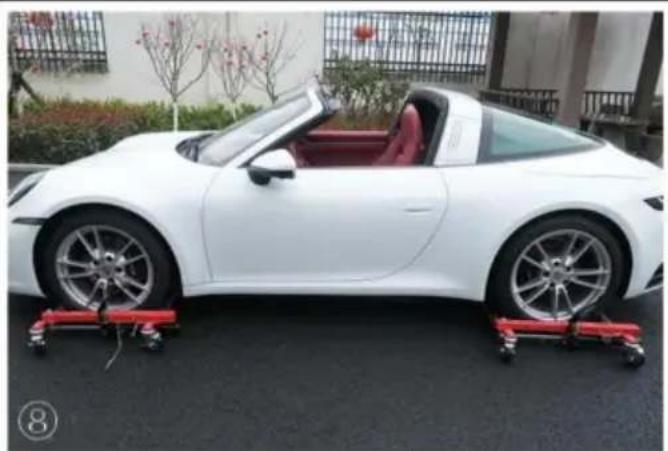

1. Um die Radwagen zu lösen, ziehen Sie den Stift aus dem Rahmen und öffnen Sie das Ventil, indem Sie das Handrad gegen den Uhrzeigersinn drehen.
