Typ produktu	Wózek kołowy (rolka opon) do obsługi pojazdów
Marka	Vevor
Model	MR8016-4
Maksymalna nośność	1500 funtów na jednostkę (680 kg)
Maksymalna szerokość opon	12 cali (305 mm)
Średnica kółek	4 cale (100 mm)
Materiał ramy	Aluminium
Kolor	Czerwony
Liczba wózków w zestawie	4
Mechanizm podnoszący	Pompa hydrauliczna nożna
Zalecana powierzchnia użytkowania	Twarda, płaska i gładka podłoga
Przewidziane zastosowanie	Ręczne manewrowanie pojazdami (nie jeździć)
Zawartość opakowania	2 wsporniki osi, 2 pompy nożne, zestaw montażowy, klucze imbusowe
System blokowania	Sworzeń blokujący do utrzymania w pozycji podniesionej
Zalecana konserwacja	Kontrola przed każdym użyciem, tylko identyczne części zamienne
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support

Często zadawane pytania - MR8016-4 Vevor

Jaka jest nośność wózka Vevor MR8016-4?

Maksymalna nośność wynosi 1500 funtów (około 680 kg) na jednostkę. Nigdy nie przekraczaj tego limitu.

Na jakich powierzchniach mogę używać tego wózka kołowego?

Używaj tylko na twardej, płaskiej i gładkiej powierzchni. Nie używaj na pochyłych lub nierównych powierzchniach.

Jak złożyć wózek Vevor MR8016-4?

Przymocuj lewy i prawy wspornik osi do tulei rozprężnej za pomocą śrub M6x25. Zamontuj pompę nożną za pomocą śrub M6x20 i podkładek. Wkręć złącze trzpienia pompy w pompę, a następnie przymocuj całość śrubą M14, podkładką i nakrętką kontrującą. Szczegółowe schematy znajdziesz w instrukcji.

Jak używać wózka do podnoszenia pojazdu?

Wyciągnij sworzeń blokujący, otwórz zawór, obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, rozłóż wózek i wsuń go pod koło. Zamknij zawór, obracając w kierunku zgodnym z ruchem wskazówek zegara, a następnie naciśnij pedał, aby podnieść oponę o około cal. Na koniec zablokuj sworzeń na miejscu.

Czy mogę prowadzić pojazd, gdy jest na wózkach?

Nie. Nie uruchamiaj silnika ani nie prowadź pojazdu z wózkami na miejscu. Są przeznaczone wyłącznie do ręcznego manewrowania.

Jakie są ważne środki ostrożności?

Przeczytaj całą instrukcję. Nie przekraczaj nośności. Używaj na płaskiej podłodze. Trzymaj się z dala od ładunku. Nie pracuj pod pojazdem. Zawsze blokuj sworzeń po podniesieniu. Trzymaj dzieci z dala.

Jak konserwować wózek?

Sprawdzaj przed każdym użyciem: upewnij się, że nie ma poluzowanych ani uszkodzonych części. Używaj wyłącznie identycznych części zamiennych (numery w liście części). Postępuj zgodnie z instrukcjami dotyczącymi kontroli, konserwacji i czyszczenia zawartymi w instrukcji.

Jaka jest maksymalna szerokość opony obsługiwanej przez wózek?

Wózek obsługuje opony o maksymalnej szerokości 12 cali (305 mm). Nie używaj go do szerszych opon.

Gdzie mogę uzyskać części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny. Użyj numeru modelu MR8016-4.

Czy wózek jest dostarczany w stanie złożonym?

Nie, produkt jest dostarczany w zestawie i wymaga montażu. Części są wymienione w liście części, a montaż opisany w krokach instrukcji. Niezbędne narzędzia (klucze imbusowe) są dołączone.

INSTRUKCJA OBSŁUGI MR8016-4 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

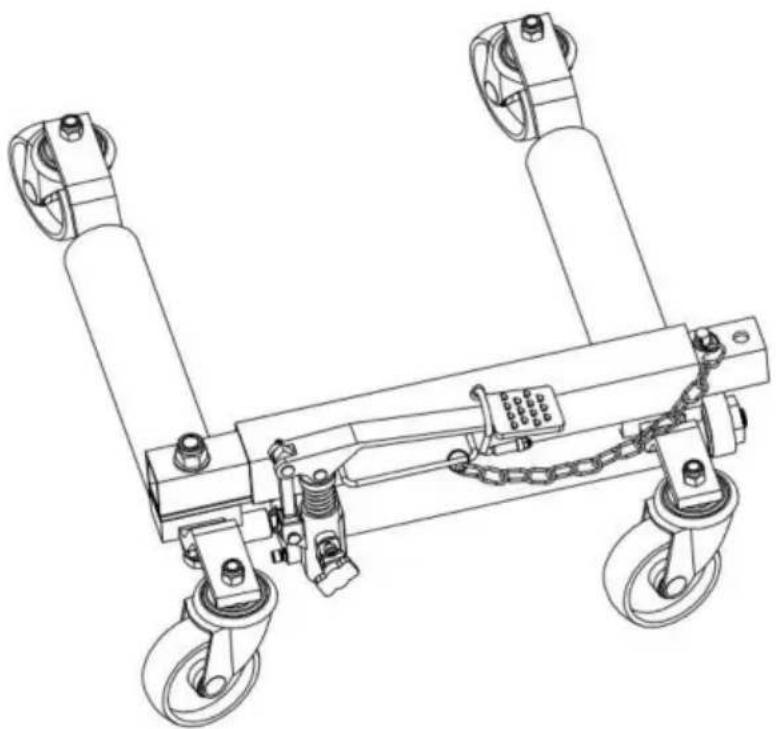

WÓZKI KOŁOWE

MODEL:MR8016-4

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

WÓZKI KOŁOWE

MODEL:MR8016-4

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję ręcznie.

BEZPIECZEŃSTWO I OSTRZEŻENIA

1. Przed użyciem zapoznaj się z instrukcją obsługi producenta pojazdu, który będziesz podnosić.
2. Nie przekraczaj pojemności znamionowej.
3. Używaj wyłącznie na twardej, równej powierzchni.
4. Przed przeniesieniem ładunku należy upewnić się, że ładunek jest wyśrodkowany i zabezpieczony urządzeniem przytrzymującym.
5. W tym produkcie nie można wprowadzać żadnych zmian.
6. Trzymaj się z dala od drogi ładunku podczas umieszczania i zdejmowania wózków oraz podczas ich przemieszczania.
7. Używaj wyłącznie zgodnie z przeznaczeniem. Nie używaj do celów lotniczych. Używaj wyłącznie w parach.
8. Sprawdź przed każdym użyciem; nie używaj, jeśli części są luźne lub uszkodzone.
9. Uważaj na obciążenie dynamiczne! Może na krótko wystąpić nagły ruch ładunku, powodując nadmierne obciążenie i awarię produktu.
10. Montaż wyłącznie według niniejszej instrukcji. Niewłaściwy montaż może spowodować zagrożenia.
11. Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zaśmiecone miejsca pracy sprzyjają wypadkom.
12. Trzymaj osoby postronne, dzieci i gości z dala podczas obsługi wózka kołowego. Rozproszenie uwagi może spowodować utratę kontroli.
13. Podczas podnoszenia i opuszczania trzymaj się z dala od ładunku.
14. Będąc na wózkach, nie pracuj pod pojazdem.
15. Powoli opuszczaj ładunek.
16. Nośność i inne możliwości produktu dotyczą prawidłowo i wyłącznie całkowicie zmontowanego produktu.
17. Przechowuj nieużywane wózki kołowe w miejscu niedostępnym dla dzieci i innych nieprzeszkolonych osób. Wózki kołowe są niebezpieczne w rękach nieprzeszkolonych użytkowników.
18. Serwis wózka kołowego może być wykonywany wyłącznie przez wykwalifikowany personel serwisowy. Serwis lub konserwacja wykonywana przez niewykwalifikowany personel może wiązać się z ryzykiem kontuzji.
19. Podczas serwisowania wózka kołowego należy używać wyłącznie identycznych części zamiennych – patrz w załączeniu lista części i schemat specyficzny dla produktu. Postępuj zgodnie z instrukcjami w „Kontrola, konserwacja i czyszczenie” w tej instrukcji. Zastosowanie nieautoryzowanych części lub nieprzestrzeganie instrukcji konserwacji może spowodować ryzyko kontuzji.
20. Nie pozwalaj nikomu przebywać w pojeździe podczas korzystania z wózka kołowego. Nie zaczynaj pojazdu, gdy znajduje się on na wózkach kołowych. Trzymaj wszystkie osoby postronne w bezpiecznej odległości z pojazdu.
21. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem lub w jego pobliżu. Przestrzegaj etykiet i tabliczek znamionowych produktów. Zawierają one ważne informacje dotyczące bezpieczeństwa. Jeżeli jest nieczytelny lub go brakuje, skontaktuj się z firmą zamienną.
22. Ostrzeżenia, środki ostrożności i instrukcje omówione w tej instrukcji nie mogą obejmować wszystkie możliwe warunki i sytuacje, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, w które nie można wbudowywać się tego produktu, ale muszą być dostarczone przez operatora.
23. NIE używaj wózków kołowych na pochyłych powierzchniach. wózki na kółkach muszą być używać wyłącznie na równych powierzchniach. Nieoczekiwany ruch nastąpi, gdy tylko koło wózki podnoszą oponę z powierzchni.
24. NIE przeciążaj wózków kołowych powyżej dopuszczalnego obciążenia (1500 funtów na jednostkę).
25. NIE uruchamiaj silnika pojazdu ani nie jedź z używanymi wózkami kołowymi. koło wózki są przeznaczone wyłącznie do ręcznego manewrowania pojazdami.
26. NIE używaj wózków do podnoszenia opon szerszych niż 12 cali.
27. NIE próbuj pchać wózków kołowych przez przeszkody. Są do tego przeznaczone używać wyłącznie na równych i w miarę gładkich powierzchniach.
28. Po podniesieniu pamiętaj o zablokowaniu sworznia przed rozpoczęciem pracy. Ciągnąć po zakończeniu pracy wypiąć i następnie zwolnić zawór.

ZACHOWAJ TE INSTRUKCJE

LISTA PARAMETRÓW

Model	MR8016-4
Maksymalna ładowność	1500 funtów
Kolor	Czerwony
Maksymalna szerokość opony	12"/305 mm
Średnica kółka	4" / 100 mm

LISTA CZĘŚCI

Podczas rozpakowywania tego produktu należy upewnić się, że w zestawie znajdują się wymienione poniżej części. Dokładnie sprawdź, czy nie doszło do uszkodzeń podczas transportu. Nie podejmuj próby montażu lub użytkowania produktu, jeżeli brakuje jakiejkolwiek części lub jest ona uszkodzona.

NIE	ZDJĘCIE	NAZWA	ILOŚĆ
1		LewyAluminiowy wspornik tulejowyZ Kołami	1
2		Prawa aluminiowa tulejaWspornik Z Kołami	1
3		Wyposażony w olej do pedałówElement pompy	1
4		Tuleja rozszerzającaCzęść	1
5		ŚrubaM14 * 130	1
6		5# Klucz sześciokątny	1
7		Złącze drążka pompy olejowej	1
8		Podkładka M14	1
9		Nakrętka zabezpieczająca M14	1
10		M6 * 25 Gniazdo sześciokątneŚruba z łbem stożkowym(Czarny)	4
11		M6 * 20 Gniazdo sześciokątneŚruba	4
12		Podkładka M6	4
13		4# Klucz sześciokątny	1

ETAPY MONTAŻU

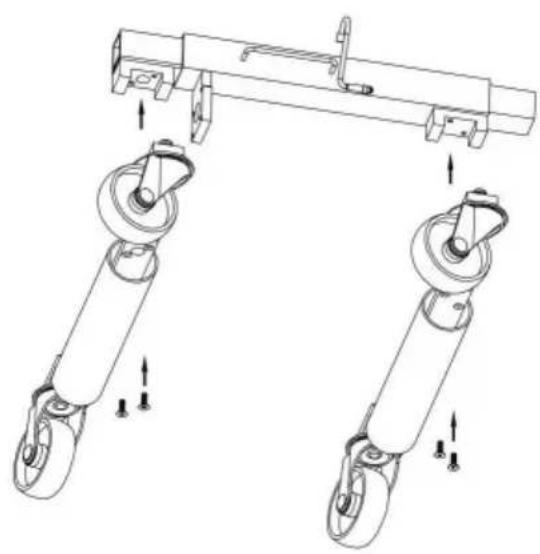

1. Dokręć i zamocuj lewy element żelazny •1 i prawy element żelazny •2 do elementu tulei rozporowej •4 za pomocą śruby M6x25 •10, jak pokazano na rysunku.

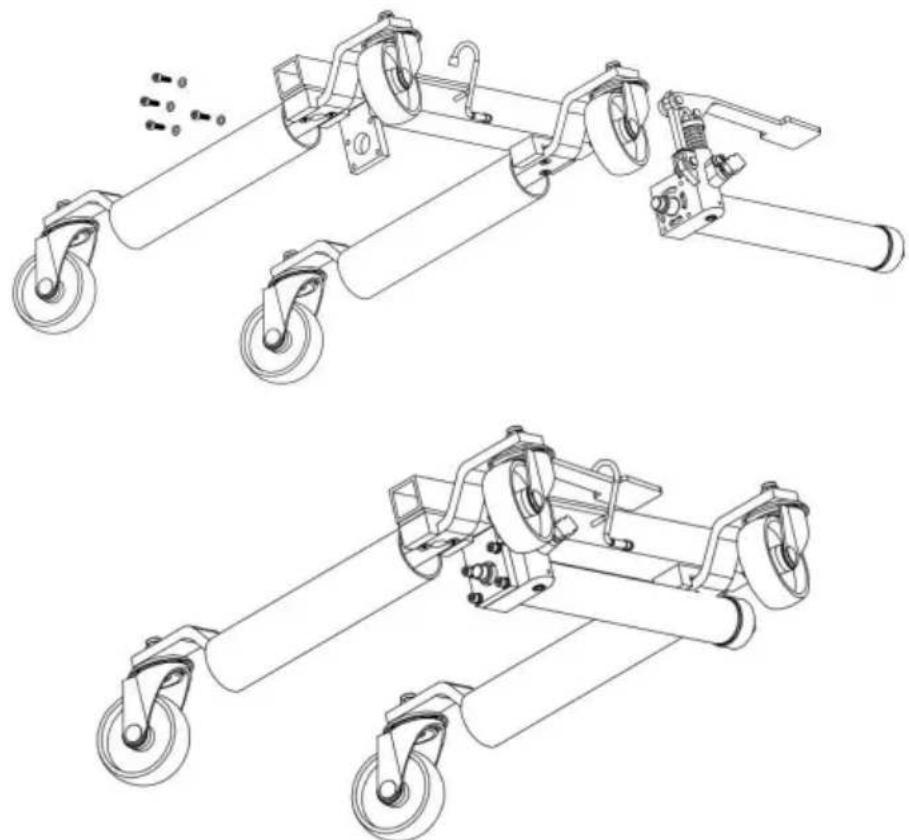

1. Przymocuj element wyposażony w pompę olejową z pedałem •3 do korpusu za pomocą śruby z łbem sześciokątnym M6 •11 i podkładki Φ6 •12, jak pokazano na rysunku.

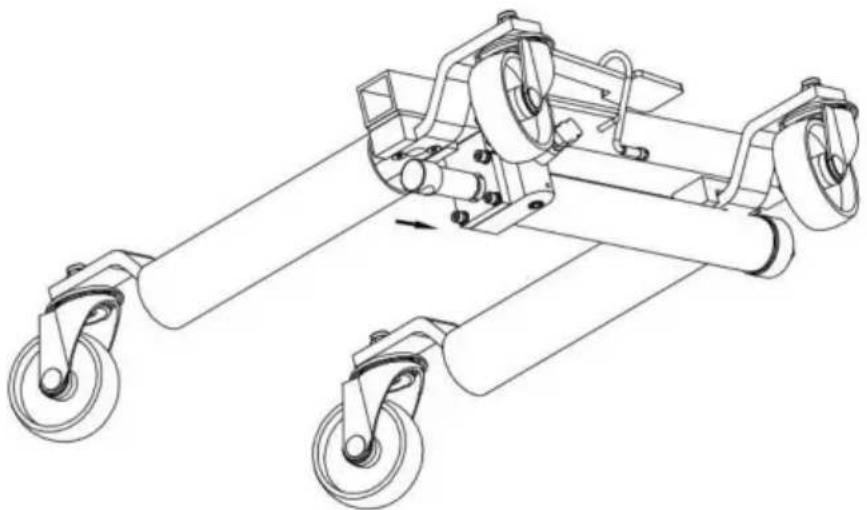

1. Nakręć złącze drążka pompy olejowej •7 na pompę olejową. Zwróć uwagę na wyrównanie otworów na nakrętce z otworami w korpusie, jak pokazano na rysunku.

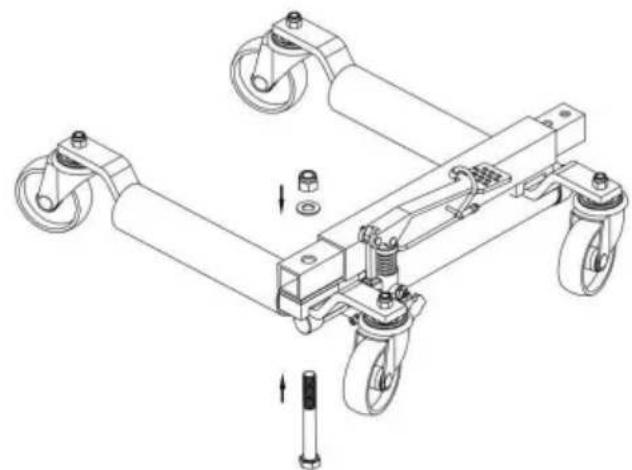

1. Dokręć i zamocuj pompę olejową i korpus główny śrubą M14*130 •5, podkładką Φ14 •8 i nakrętką zabezpieczającą M14 •9.

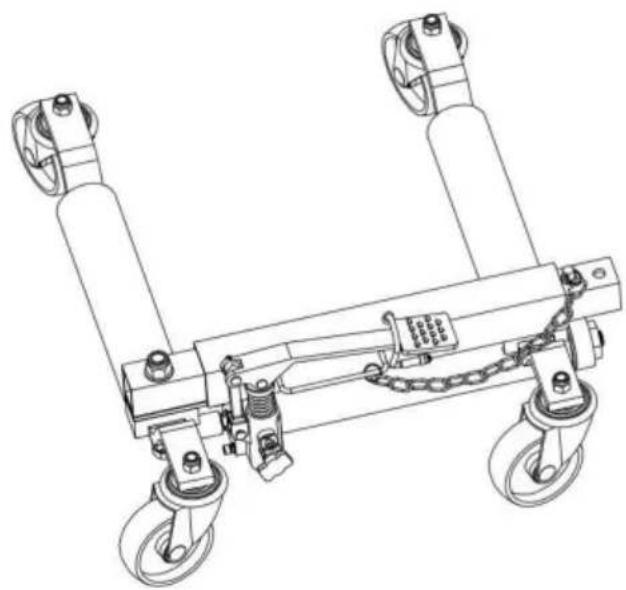

1. Zablokuj sworzeń na miejscu.

INSTRUKCJE

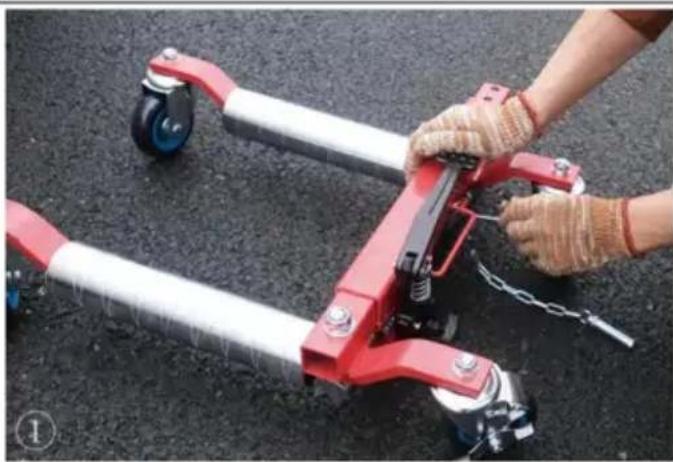

1. Wyciągnij sworzeń blokujący z ramy, zwolnij hak mocujący dźwigni obsługi.

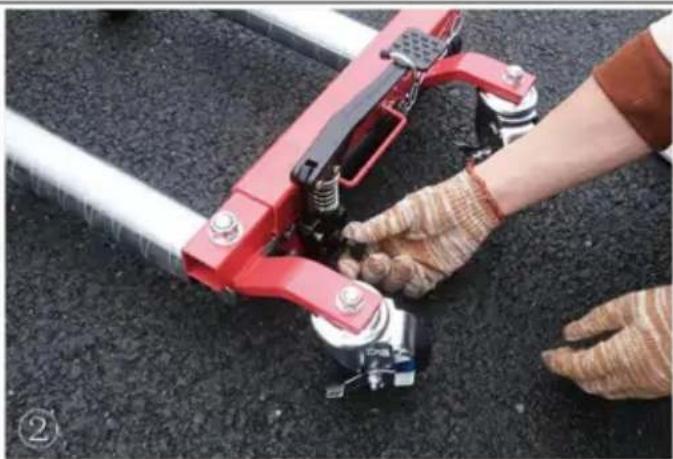

1. Otwórz zawór zwalniający, obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

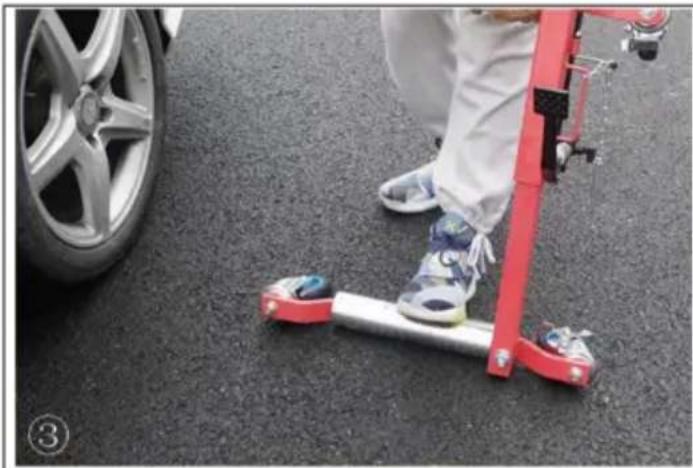

1. Rozwiń wózki kołowe.

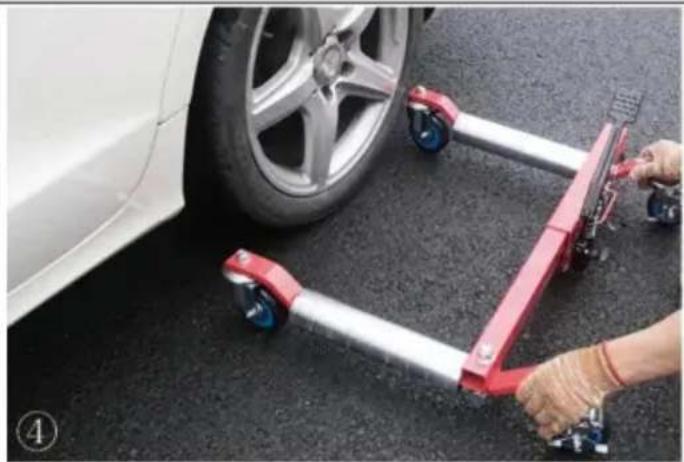

1. Przesuń wózki z kółkami wokół koła, aby podnieść.

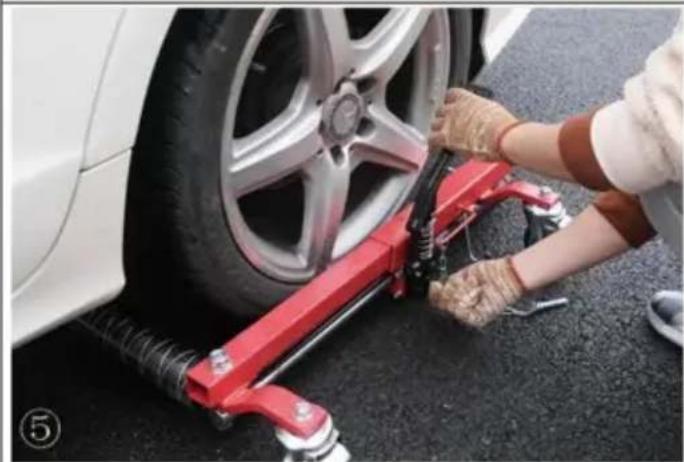

1. Zamknij zawór zwalniający, obracając pokrętło zgodnie z ruchem wskazówek zegara.

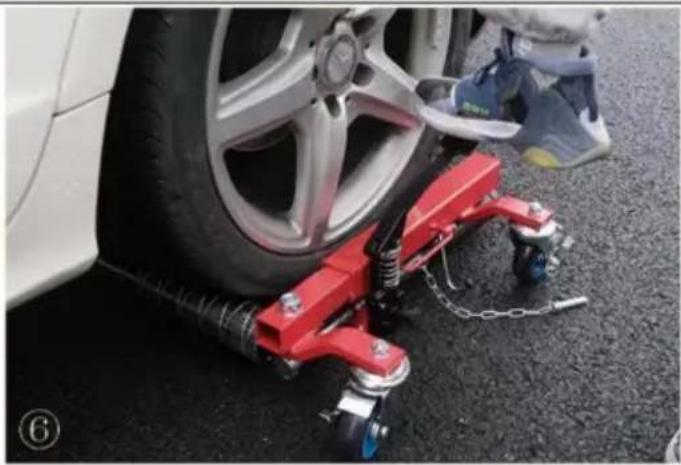

1. Połóż stopę na pedale i wciśnij go płynnie, aby podnieść oponę z powierzchni o jeden cal lub mniej.

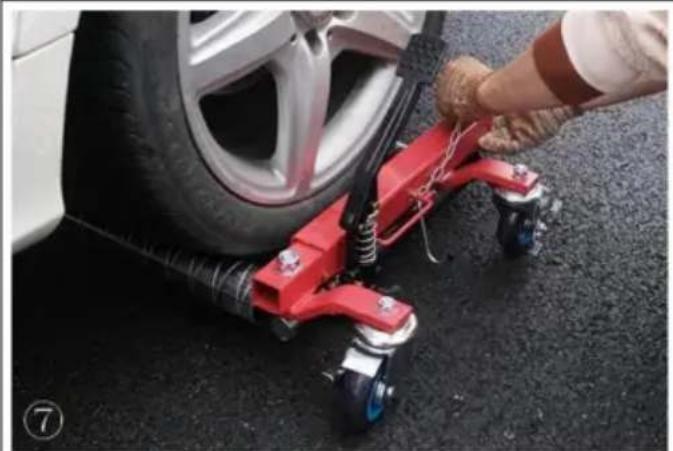

1. Upewnij się, że zawleczka została zablokowana na miejscu.

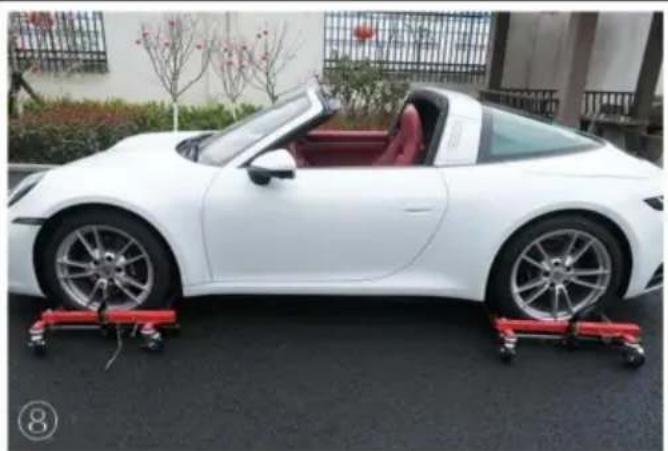

1. Aby zwolnić wózki z kółkami, pociągnij za sworzeń poza ramę i otwórz zawór, obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.
