HS-GT1603B - Tondeuse à gazon Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	HS-GT1603B
Type de produit	Tondeuse à gazon à rouleau poussé
Largeur de coupe	18 pouces / 450 mm
Plage de hauteur de tonte	1,37 à 2,44 pouces / 35 à 62 mm
Nombre de positions de hauteur	5 positions (leviers de réglage)
Alimentation	Manuelle (poussée)
Mécanisme de coupe	Bobine rotative avec barre de coupe
Matériau du châssis	Acier
Poignée	Plastique avec mousse
Sac de collecte	Sac filet inclus
Montage requis	Oui, assemblage manuel
Réglage des lames	Calibrage par vis à ressort
Entretien	Huile ou lubrifiant sur cylindre de coupe, roulements et pièces mobiles; nettoyer les débris
Sécurité	Ne pas utiliser pieds nus; tenir les enfants et spectateurs à distance; inspecter avant usage
Utilisation prévue	Pelouses résidentielles
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN
Importateur (Australie)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importateur (États-Unis)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Assistance et garantie	www.vevor.com/support

FOIRE AUX QUESTIONS - HS-GT1603B Vevor

Comment régler la hauteur de coupe de la tondeuse Vevor HS-GT1603B ?

La hauteur de coupe se règle en déplaçant les leviers de réglage situés à côté des petites roues. Il y a 5 positions : tirez les leviers un à un et déplacez-les vers la position souhaitée. La position 1 est la plus basse (1,37 pouce) et la position 5 la plus haute (2,44 pouces). Les deux leviers doivent être réglés sur la même hauteur.

Comment calibrer les lames de la tondeuse ?

Le calibrage consiste à ajuster les vis à ressort des deux côtés de la tondeuse. Pour desserrer les lames, tournez les vis dans le sens horaire pour éloigner la barre de coupe de la bobine. Pour serrer, tournez dans le sens horaire pour rapprocher la barre. Faites des réglages égaux des deux côtés, puis vérifiez avec un morceau de papier : toutes les lames doivent couper uniformément.

Quels sont les éléments de sécurité à respecter ?

Ne jamais placer les mains ou les pieds près du rouleau. Ne tondez pas sur de l'herbe humide pour éviter les glissades. Portez des chaussures fermées, marchez lentement, et n'utilisez pas la tondeuse si elle est endommagée. Inspectez l'appareil avant chaque usage. Tenez les enfants à distance.

Faut-il assembler la tondeuse avant utilisation ?

Oui, l'assemblage est nécessaire. Suivez les instructions : fixez les parties de la poignée aux barres latérales et inférieures à l'aide des boutons et boulons fournis. Montez le sac filet. Portez des gants et des lunettes de sécurité pendant l'assemblage.

Comment entretenir la tondeuse Vevor HS-GT1603B ?

Après utilisation, rangez-la à l'abri des intempéries. Appliquez régulièrement de l'huile ou du lubrifiant sur le cylindre de coupe, les roulements et les pièces mobiles. Gardez la barre de coupe et les lames exemptes de débris. Vérifiez que la zone à tondre ne contient pas d'obstacles.

Peut-on utiliser la tondeuse sur herbe haute ?

La tondeuse est conçue pour de l'herbe jusqu'à environ 2,44 pouces (62 mm) de hauteur. Elle est moins efficace sur les herbes plus hautes. Il est recommandé de tondre régulièrement pour éviter une croissance excessive.

Que faire si la tondeuse ne coupe pas bien ?

Vérifiez d'abord le réglage des lames : si elles sont trop desserrées ou trop serrées, ajustez les vis à ressort. Utilisez un test avec une feuille de papier pour vérifier l'uniformité de la coupe. Si nécessaire, nettoyez les débris entre la barre et la bobine.

Quel type de lubrifiant utiliser ?

Utilisez une huile légère ou un lubrifiant multi-usage pour les pièces mobiles (roulements, cylindre de coupe). Évitez les produits trop épais qui pourraient attirer la saleté.

La tondeuse a-t-elle besoin d'électricité ou de carburant ?

Non, il s'agit d'une tondeuse manuelle à pousser, sans moteur. Elle fonctionne uniquement par la force de poussée, ce qui la rend silencieuse et écologique.

Où trouver les pièces de rechange ou le support technique ?

Pour les pièces détachées et l'assistance technique, consultez le site www.vevor.com/support. La garantie est électronique ; le certificat est disponible en ligne. Conservez la preuve d'achat.

MODE D'EMPLOI HS-GT1603B Vevor

TONDEUSE À GAZON À ROULEAU POUSSÉ

MODÈLE : HS-GT1603B

Assistance technique et certificat de garantie électronique

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

AVERTISSEMENT :

Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement conformément à ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'assemblage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne pas monter si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et entièrement assemblés.
7. Assemblez-le sur une surface plane, de niveau, dure et lisse capable de supporter en toute sécurité la tondeuse à gazon à rouleau poussé.
8. Pour plus d'informations sur les pièces listées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans un espace de travail propre.

Précautions d'emploi

1. NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer à proximité de cet article.
3. Ne pas dépasser la capacité de poids spécifiée.
4. Utiliser uniquement comme prévu.
5. Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.

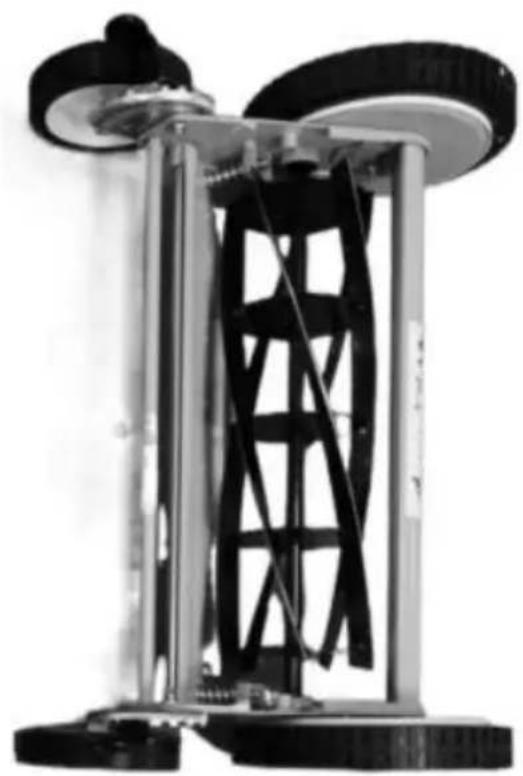

LISTE DES PIÈCES

Retirez les boutons et les vis en plastique des barres latérales et mettez-les de côté pour une utilisation ultérieure.

Instructions de montage :

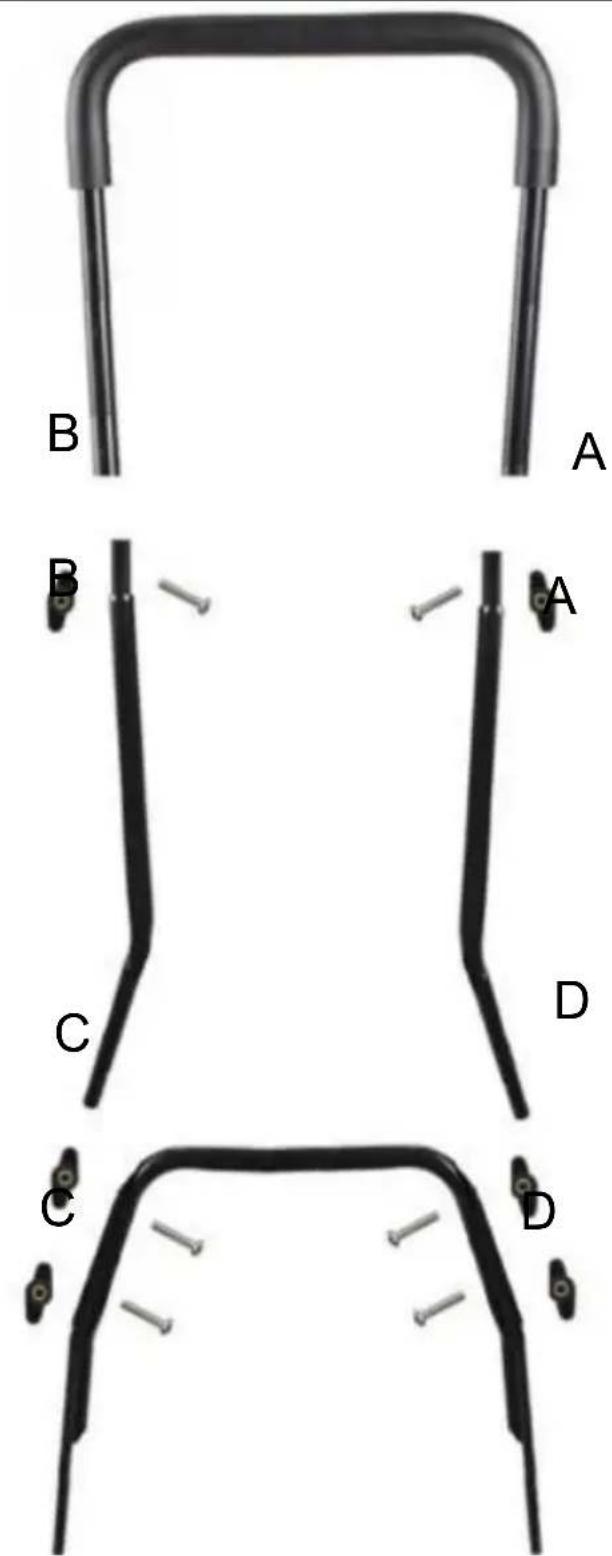

1. Fixez la partie supérieure de la poignée avec la poignée en mousse aux barres latérales à l'aide des boutons et des boulons fournis aux points étiquetés A et B.
2. Fixez la barre inférieure de la poignée (étiquetée C) à la tondeuse.
3. Fixez les barres latérales aux barres inférieures de la poignée

à l'aide des boutons, boulons et rondelles fournis aux points étiquetés D.

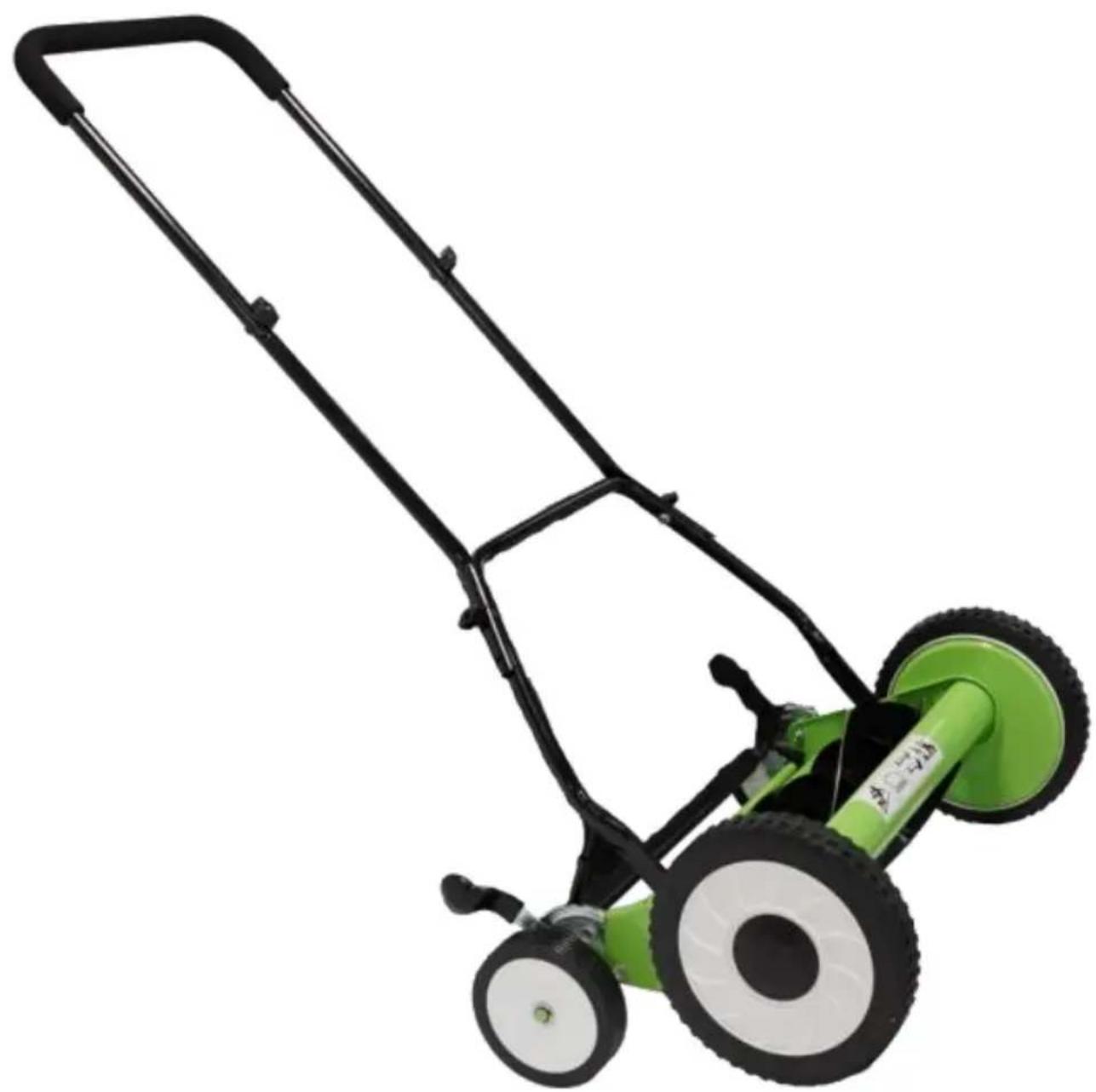

Assemblez les barres inférieures de la poignée avec la tondeuse

à poussée.

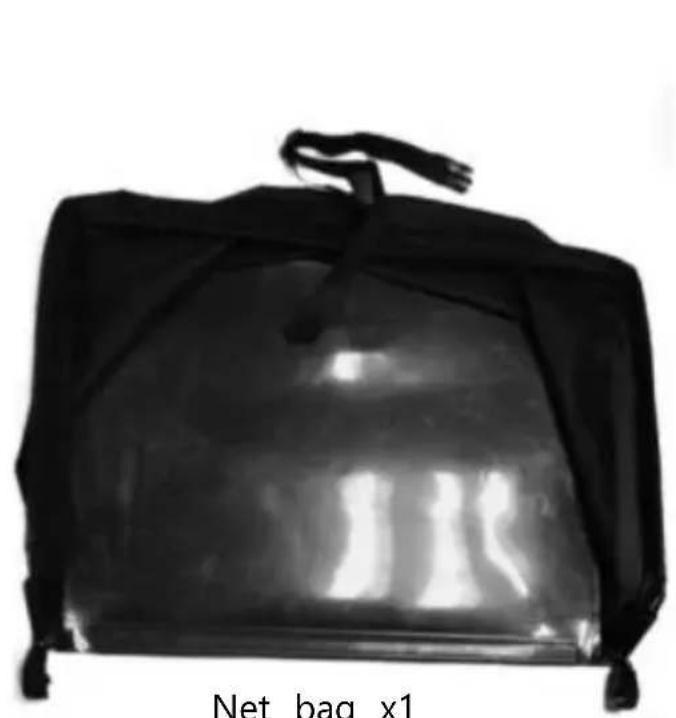

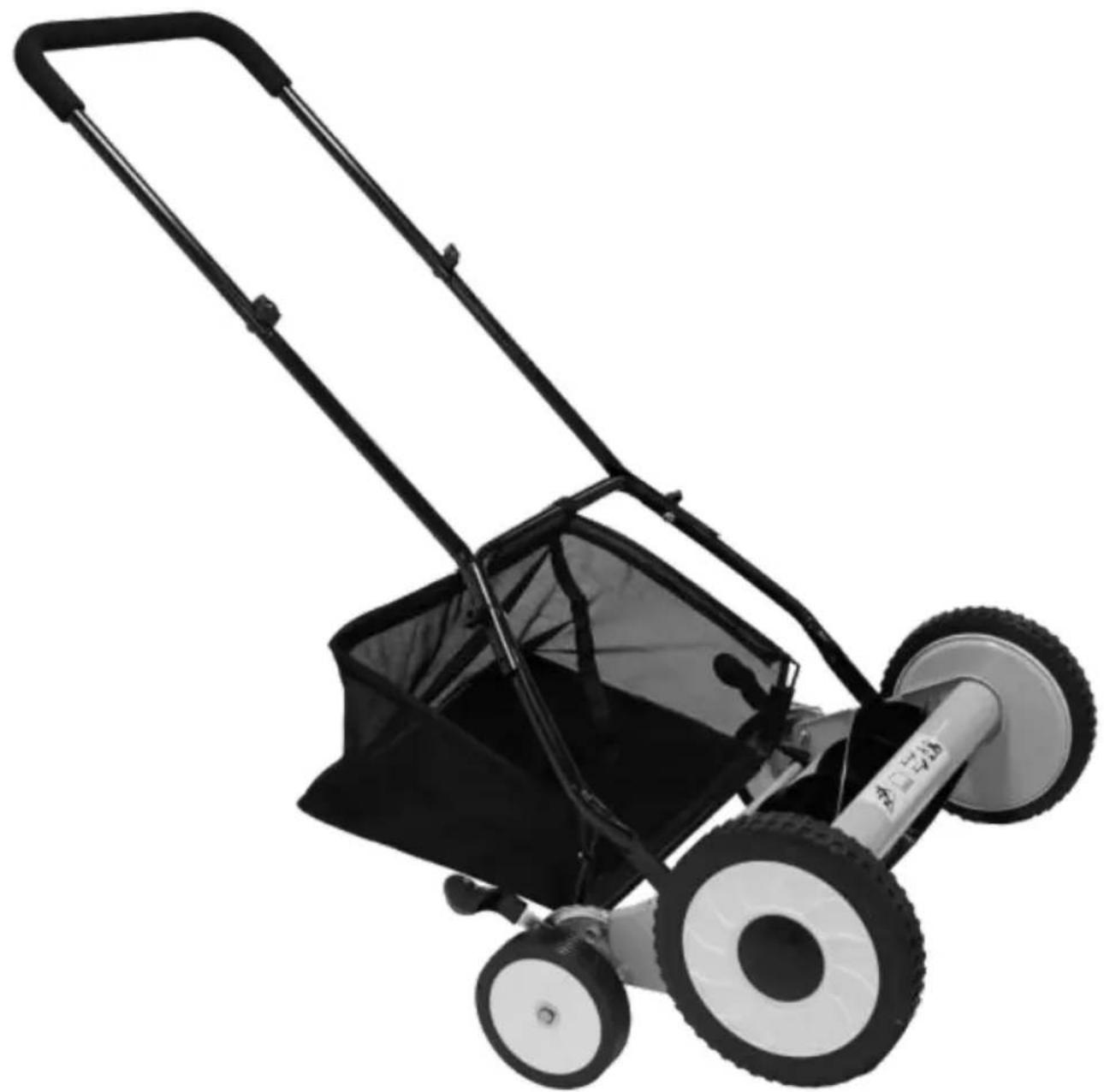

Assemblez le sac filet sur la tondeuse à gazon à rouleau poussé.

Consignes de sécurité pour les tondeuses poussées.

Ne jamais placer les mains, les doigts ou les pieds à l'

arrière du rouleau. Bien que cette tondeuse ne soit pas équipée d'un moteur, lorsque les roues tournent, le rouleau de la tondeuse tourne et peut couper.

Ne tondez jamais lorsque l'herbe est suffisamment humide pour être glissante.

N'utilisez pas la tondeuse poussée pieds nus ou en portant des sandales.

Marchez lentement, ne courez jamais. Assurez-vous toujours de votre équilibre lorsque vous utilisez la tondeuse à pousser.

Ne frappez ou ne percutez jamais intentionnellement des arbres, des clôtures, etc. Cela peut provoquer des blessures et endommager gravement les mécanismes de la tondeuse poussée.

Assurez-vous que la tondeuse à gazon est en bon état de fonctionnement. N'utilisez pas cette tondeuse à gazon si elle est endommagée. Si elle est endommagée, faites-la réparer avant de l'utiliser.

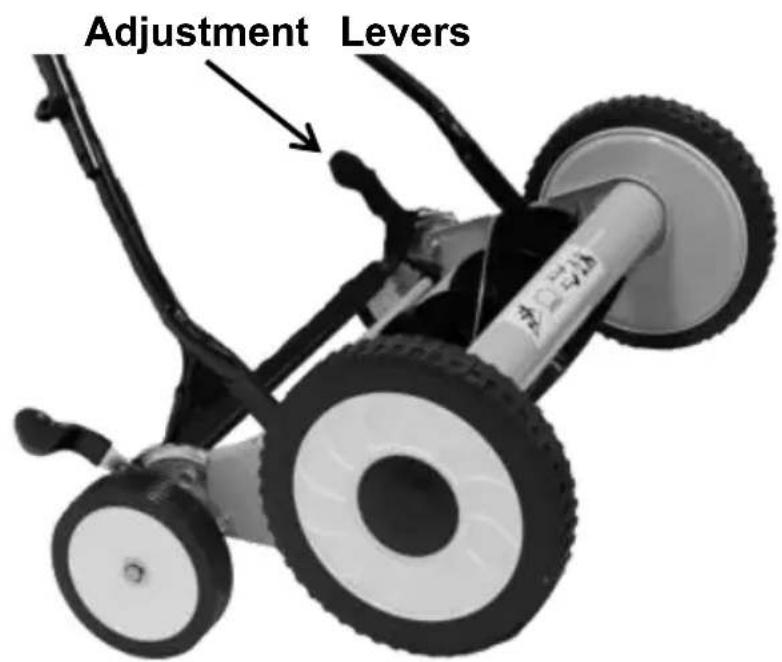

Réglages de la hauteur de coupe.

La hauteur de coupe de la tondeuse poussée peut être réglée de 1 à 5 pouces en déplaçant les leviers de réglage de la hauteur à la position requise.

Pour obtenir la position de coupe la plus basse, tirez un à la fois les leviers de réglage situés à côté des plus petites roues et déplacez-les vers les positions les plus hautes (position 1).

Pour obtenir la position de coupe la plus haute, déplacez les leviers de réglage un à la fois vers leur position la plus basse (position 5).

REMARQUE : Les deux leviers de réglage de la hauteur doivent être réglés sur la même position de hauteur.

Réglages de l'étalonnage des lames de la tondeuse.

Les lames de la tondeuse poussée sont toutes étalonnées avant de quitter l'usine et ne nécessitent généralement aucun réglage.

Cependant, des réglages peuvent être nécessaires uniquement si vous constatez une coupe irrégulière, si la tondeuse est difficile à pousser ou si elle ne coupe tout simplement pas l'herbe. Veuillez noter avant de procéder que le réglage des lames est une procédure très délicate. Un tour de 1/16 est considéré comme un réglage important. Suivez attentivement les procédures ci-dessous.

Un calibrage correct est obtenu lorsque les lames de coupe (voir figure) sont réglées de manière à ce que la bobine de coupe rotative entre en contact très légèrement et uniformément sur toute la longueur de la barre de coupe, créant ainsi un effet de cisaillement ou de ciseaux.

AVERTISSEMENT : La barre de coupe et les lames du moulin rotatif peuvent être endommagées si elles sont réglées trop près l'une de l'autre.

Desserrer les lames

Pour desserrer les lames, la barre de coupe

doit être éloignée de la

bobine de coupe en tournant les

vis à ressort chargées de manière égale

dans le sens des aiguilles d'une montre, les deux

vis à ressort des deux côtés

de la tondeuse de la même quantité.

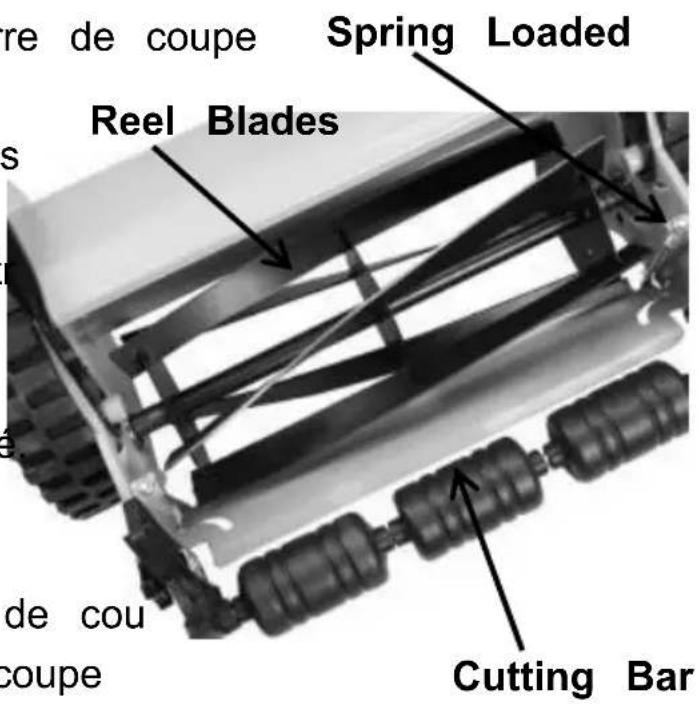

Serrage des lames

Pour serrer les lames, la barre de coupe doit être rapprochée de la bobine de coupe en tournant les vis à ressort dans le sens des aiguilles d'une montre également.

Assurez-vous de serrer les vis à ressort

Sur les deux côtés de la tondeuse, la même quantité.

Vérification des réglages

1. Retournez la tondeuse.
2. Insérez un morceau de papier entre la barre de coupe et les lames de la bobine, puis tournez soigneusement les lames de la bobine à la main.
3. Toutes les lames doivent couper le papier uniformément sur toute la longueur de la barre de coupe tandis que la bobine tourne en douceur.
4. Si la tondeuse a une coupe intermittente, un réglage doit être effectué sur les côtés appropriés des lames pour obtenir une action de coupe appropriée.

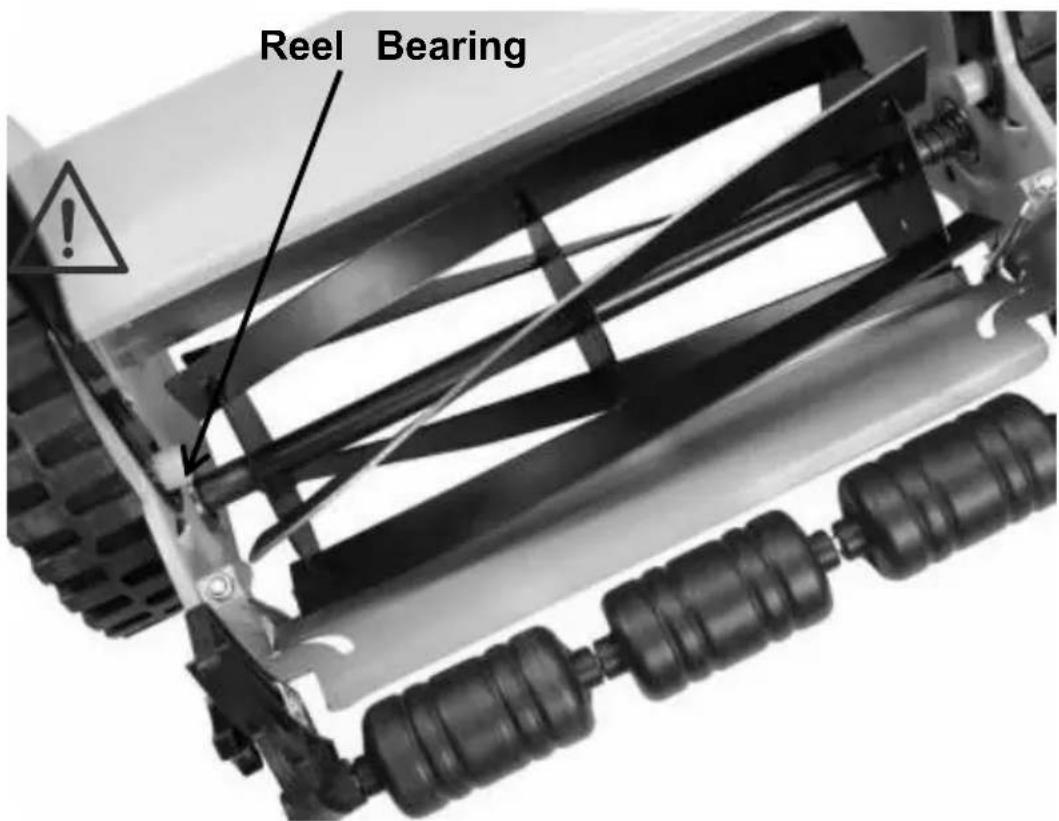

Soins généraux

Pour prolonger la durée de vie de la tondeuse, rangez-la à l'abri des intempéries. Un minimum d'entretien est nécessaire pour assurer son bon fonctionnement. Pour éviter d'endommager la tondeuse ou les lames, veillez à ce que la zone à tondre soit exempte de débris. Pour de meilleurs résultats, appliquez régulièrement de l'huile ou du lubrifiant sur le cylindre de coupe, les roulements et les autres pièces mobiles de la tondeuse.

Gardez la barre de coupe et la lame du moulinet exemptes de débris.

Modèle	HS-GT1603B
Largeur de coupe	18 pouces / 450 mm
Plage de hauteur de tonte	1,37 à 2,44 pouces/35 à 62 m

Cette tondeuse à gazon poussée a une hauteur de lame réglable de 1,37 à 2,44 pouces. Capable de couper de l'herbe jusqu'à 2 pouces de hauteur et est moins efficace sur les herbes plus hautes.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Anaheim

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR
