Marca	Vevor
Modello	HS-GT1603B
Tipo di prodotto	Tagliaerba a rullo spinto
Larghezza di taglio	18 pollici / 450 mm
Gamma di altezza di taglio	1,37 a 2,44 pollici / 35 a 62 mm
Numero di posizioni di altezza	5 posizioni (leve di regolazione)
Alimentazione	Manuale (a spinta)
Meccanismo di taglio	Bobina rotante con barra di taglio
Materiale del telaio	Acciaio
Maniglia	Plastica con schiuma
Sacco di raccolta	Sacco a rete incluso
Montaggio richiesto	Sì, assemblaggio manuale
Regolazione delle lame	Taratura mediante viti a molla
Manutenzione	Olio o lubrificante sul cilindro di taglio, cuscinetti e parti mobili; pulire i detriti
Sicurezza	Non utilizzare a piedi nudi; tenere bambini e spettatori a distanza; ispezionare prima dell'uso
Utilizzo previsto	Prati residenziali
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN
Importatore (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importatore (Stati Uniti)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Assistenza e garanzia	www.vevor.com/support

Domande frequenti - HS-GT1603B Vevor

Come regolare l'altezza di taglio del tagliaerba Vevor HS-GT1603B?

L'altezza di taglio si regola spostando le leve di regolazione situate accanto alle piccole ruote. Ci sono 5 posizioni: tirare le leve una per una e spostarle nella posizione desiderata. La posizione 1 è la più bassa (1,37 pollici) e la posizione 5 è la più alta (2,44 pollici). Entrambe le leve devono essere regolate alla stessa altezza.

Come tarare le lame del tagliaerba?

La taratura consiste nel regolare le viti a molla su entrambi i lati del tagliaerba. Per allentare le lame, ruotare le viti in senso orario per allontanare la barra di taglio dalla bobina. Per stringere, ruotare in senso orario per avvicinare la barra. Effettuare regolazioni uguali su entrambi i lati, quindi verificare con un pezzo di carta: tutte le lame devono tagliare uniformemente.

Quali sono gli elementi di sicurezza da rispettare?

Non mettere mai mani o piedi vicino al rullo. Non tagliare su erba bagnata per evitare scivolamenti. Indossare scarpe chiuse, camminare lentamente e non utilizzare il tagliaerba se danneggiato. Ispezionare l'apparecchio prima di ogni utilizzo. Tenere i bambini a distanza.

È necessario assemblare il tagliaerba prima dell'uso?

Sì, l'assemblaggio è necessario. Seguire le istruzioni: fissare le parti della maniglia alle barre laterali e inferiori utilizzando i pulsanti e i bulloni forniti. Montare il sacco a rete. Indossare guanti e occhiali di sicurezza durante l'assemblaggio.

Come mantenere il tagliaerba Vevor HS-GT1603B?

Dopo l'uso, riporlo al riparo dalle intemperie. Applicare regolarmente olio o lubrificante sul cilindro di taglio, sui cuscinetti e sulle parti mobili. Mantenere la barra di taglio e le lame libere da detriti. Verificare che l'area da tagliare non contenga ostacoli.

Si può usare il tagliaerba su erba alta?

Il tagliaerba è progettato per erba fino a circa 2,44 pollici (62 mm) di altezza. È meno efficace su erbe più alte. Si consiglia di tagliare regolarmente per evitare una crescita eccessiva.

Cosa fare se il tagliaerba non taglia bene?

Controllare prima la regolazione delle lame: se sono troppo allentate o troppo strette, regolare le viti a molla. Utilizzare un test con un foglio di carta per verificare l'uniformità del taglio. Se necessario, pulire i detriti tra la barra e la bobina.

Che tipo di lubrificante utilizzare?

Utilizzare un olio leggero o un lubrificante multiuso per le parti mobili (cuscinetti, cilindro di taglio). Evitare prodotti troppo densi che potrebbero attirare sporco.

Il tagliaerba ha bisogno di elettricità o carburante?

No, si tratta di un tagliaerba manuale a spinta, senza motore. Funziona solo con la forza di spinta, il che lo rende silenzioso ed ecologico.

Dove trovare i pezzi di ricambio o il supporto tecnico?

Per i pezzi di ricambio e l'assistenza tecnica, consultare il sito www.vevor.com/support. La garanzia è elettronica; il certificato è disponibile online. Conservare la prova d'acquisto.

MANUALE UTENTE HS-GT1603B Vevor

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. La mancata osservanza di queste istruzioni può causare gravi lesioni.

Precauzioni di montaggio

1. Montare solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
2. Durante il montaggio, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di riunione pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non partecipare se si è stanchi o sotto l'effetto di alcol, droghe o medicinali.
6. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro il tosaerba a spinta.
8. Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i componenti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o nelle sue vicinanze.
3. Non superare il limite di capacità di peso specificato.
4. Da utilizzare solo come previsto.
5. Controllare prima di ogni utilizzo; non utilizzare se alcune parti risultano allentate o danneggiate.

CONSERVARE QUESTO MANUALE

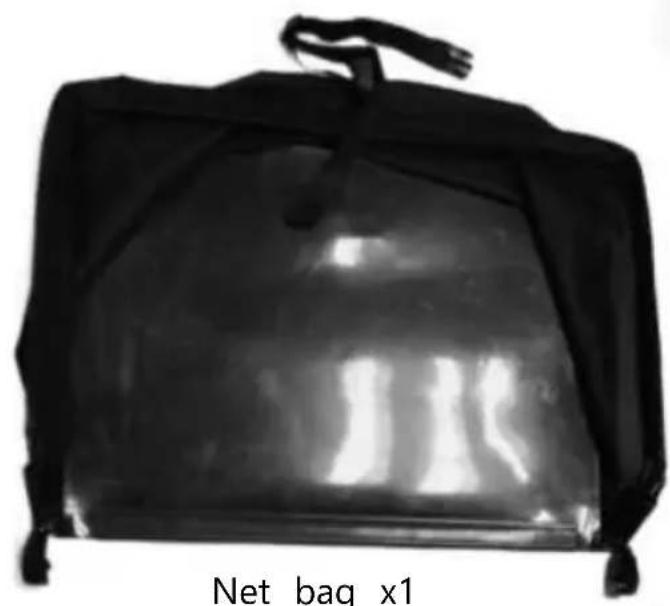

Sacco a rete x1

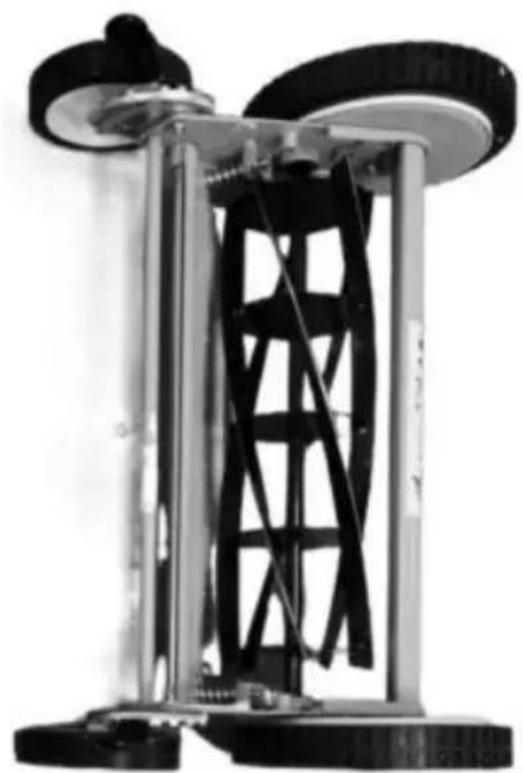

Rimuovere le manopole e le viti in plastica dalle barre laterali e dalla parte per un utilizzo successivo.

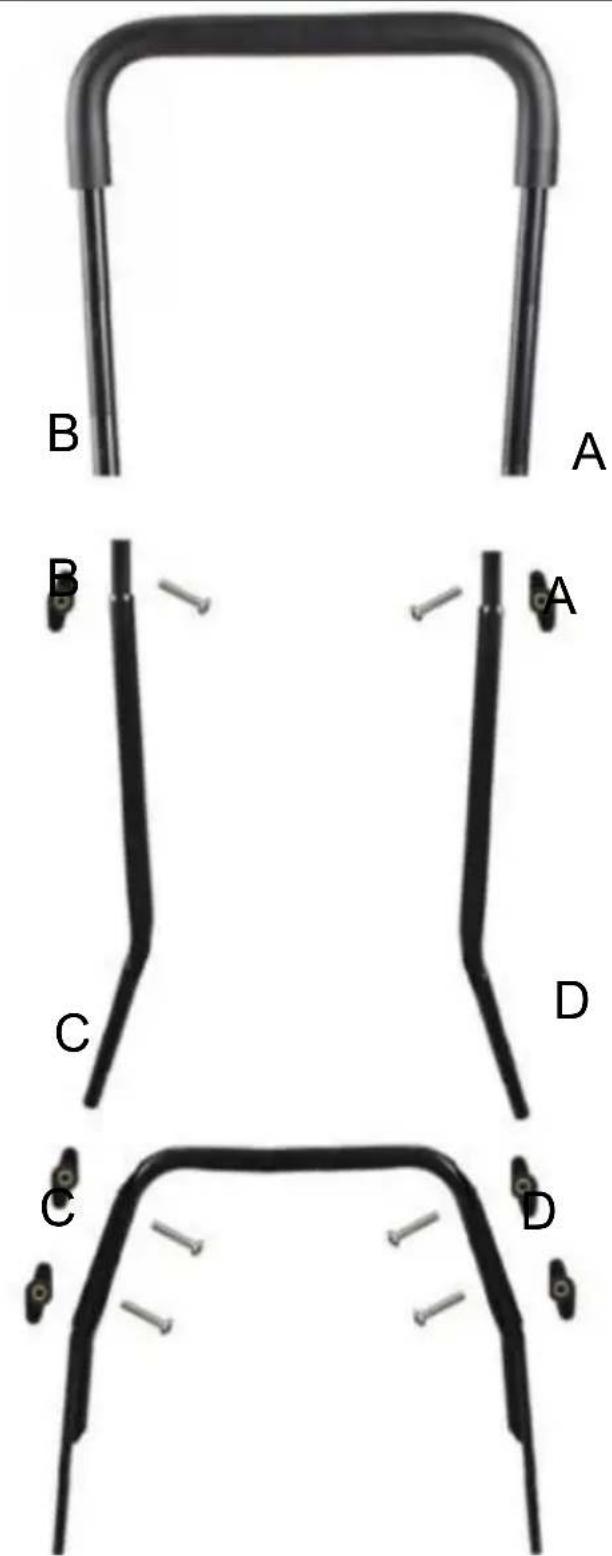

Istruzioni di montaggio:

1. Fissare la parte superiore della maniglia con impugnatura in gomma alle barre laterali utilizzando le manopole e i bulloni in dotazione etichettati A e B.
2. Fissare la barra inferiore della maniglia (contrassegnata con D nella parte inferiore) al tosaerba.
3. Fissare le barre laterali alle barre inferiori del manubrio utilizzando le

manopole, i bulloni e le rondelle in dotazione nei punti etichettati.

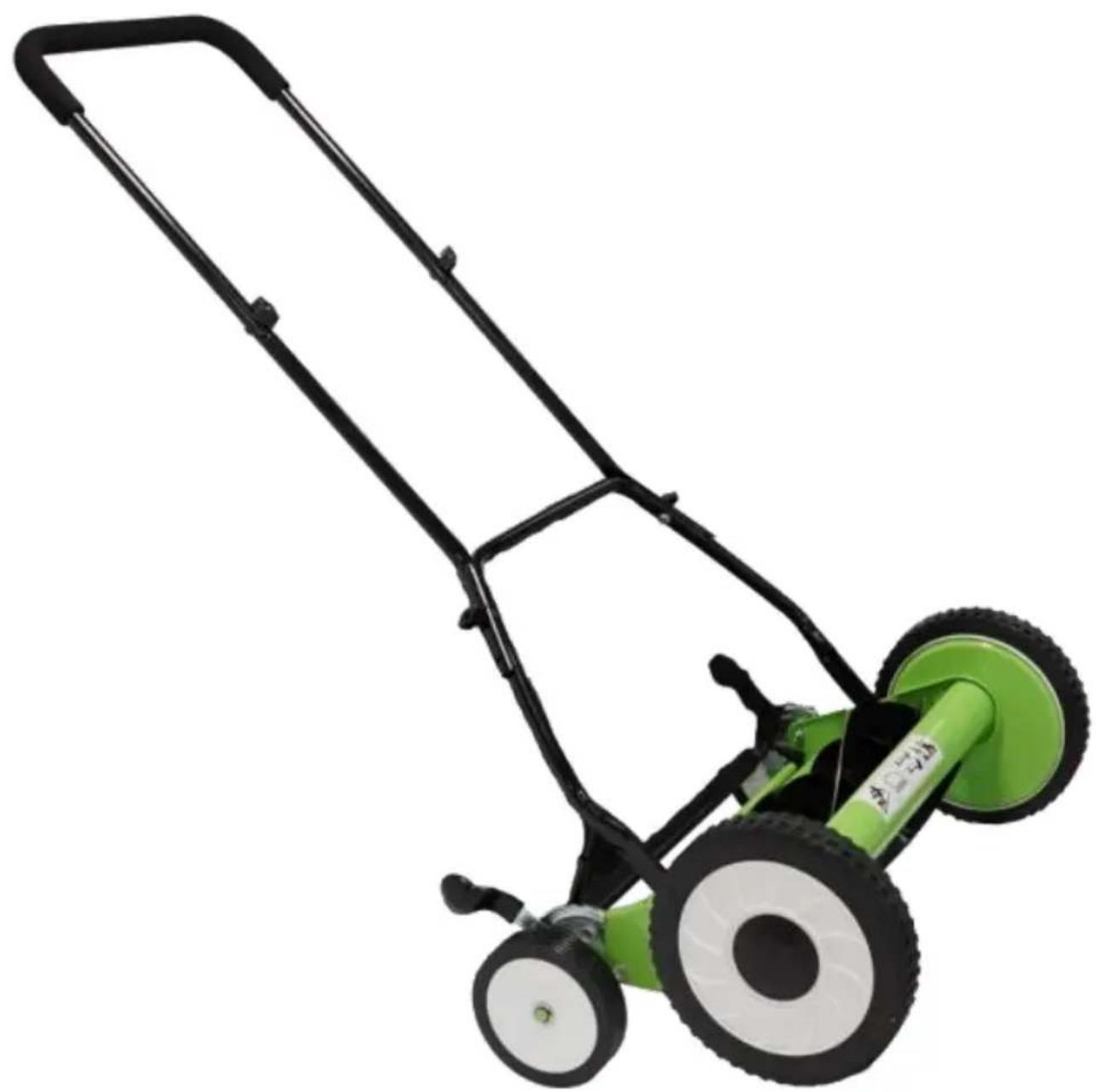

Montare le barre inferiori della maniglia con il tosaerba a spinta.

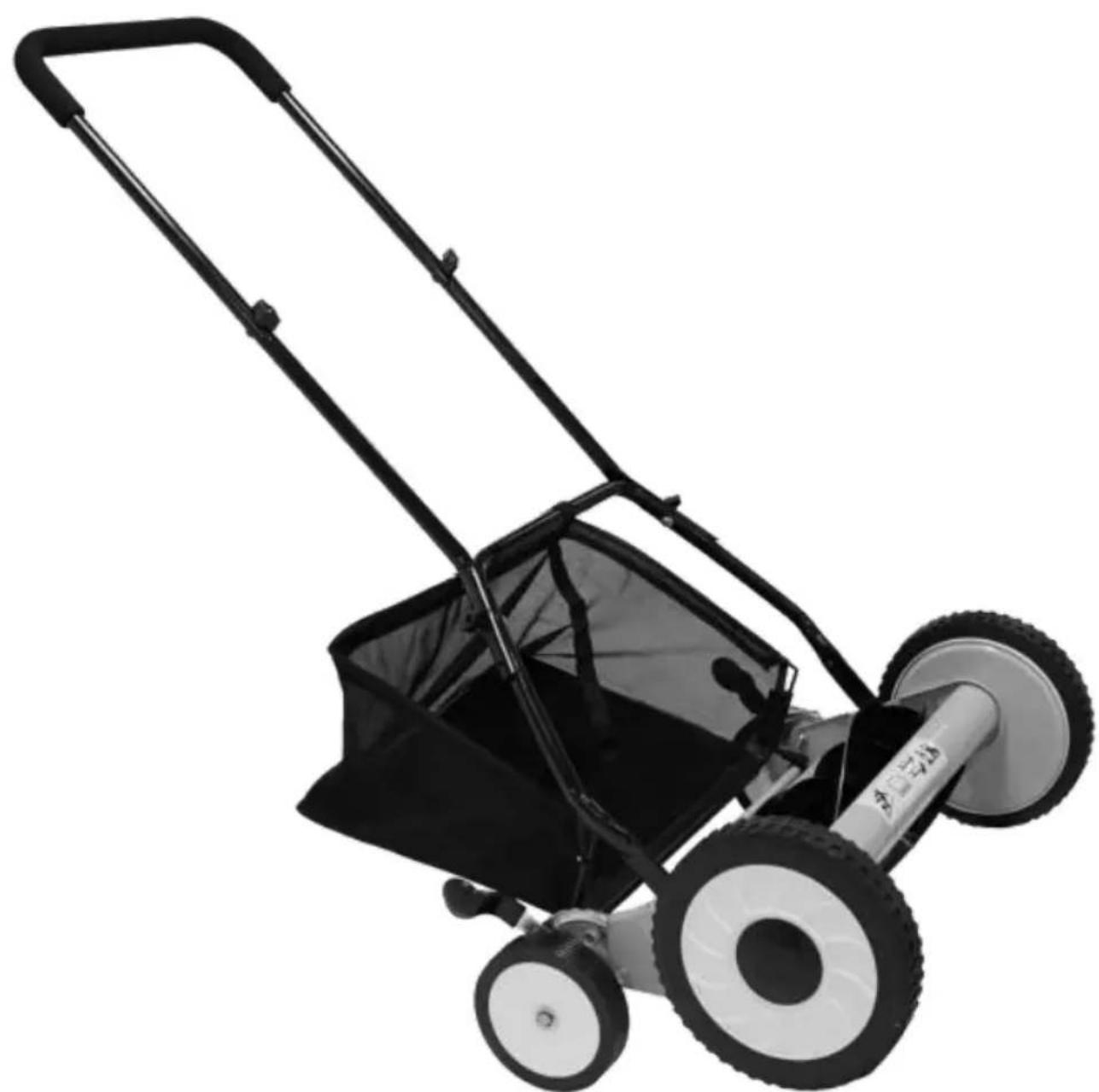

Montare il sacco a rete sul tosaerba a spinta.

Linee guida per la sicurezza del tosaerba a spinta

Non infilare mai mani, dita o piedi nel rullo. Sebbene questo tosaerba non sia alimentato da un motore, quando le ruote

girano, il rullo gira e può tagliare.

Non tagliare mai l'erba quando è così bagnata da risultare scivolosa.

Non utilizzare il tosaerba a spinta a piedi nudi o indossando sandali.

Cammina lentamente, non correre mai. Assicurati sempre di mantenere l'equilibrio quando usi il tosaerba a spinta.

Non colpire o speronare intenzionalmente alberi, recinzioni ecc. Ciò potrebbe causare lesioni o danneggiare gravemente i meccanismi del tosaerba a spinta.

Assicurarsi che il tosaerba a spinta sia in condizioni operative sicure. Non tentare di utilizzare questo tosaerba a bobina danneggiato. Se il tosaerba a spinta è danneggiato, farlo riparare prima dell'uso.

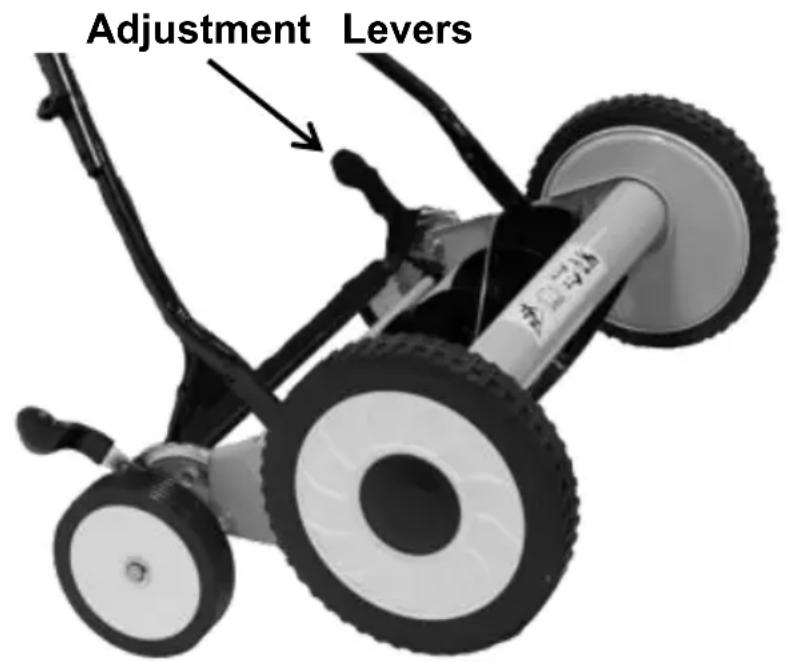

Regolazione dell'altezza di taglio

L'altezza di taglio del tosaerba a spinta può essere regolata da 4,5 cm spostando le leve di regolazione dell'altezza nella posizione desiderata. Per ottenere la posizione di taglio più bassa, tirare una alla volta le leve di regolazione situate accanto alle ruote più piccole e spostarle nella posizione più alta (posizione 1).

Per ottenere la posizione di taglio più alta, spostare le leve di regolazione una alla volta nella posizione più bassa (posizione 5).

NOTA: le due leve di regolazione dell'altezza devono essere impostate sulla stessa posizione di altezza.

Regolazioni della calibrazione delle lame del tosaerba

Le lame del tosaerba a spinta sono tutte calibrate prima di lasciare la fabbrica e generalmente non richiedono regolazioni. Tuttavia, potrebbero essere necessarie delle regolazioni solo se si nota un taglio ruvido e irregolare, il tosaerba è difficile da spingere o il tosaerba semplicemente non taglia l'erba. Prima di procedere, si prega di notare che la regolazione

delle lame è una procedura molto delicata. Un giro di 1/16 è considerato una regolazione importante. Seguire attentamente le procedure seguenti

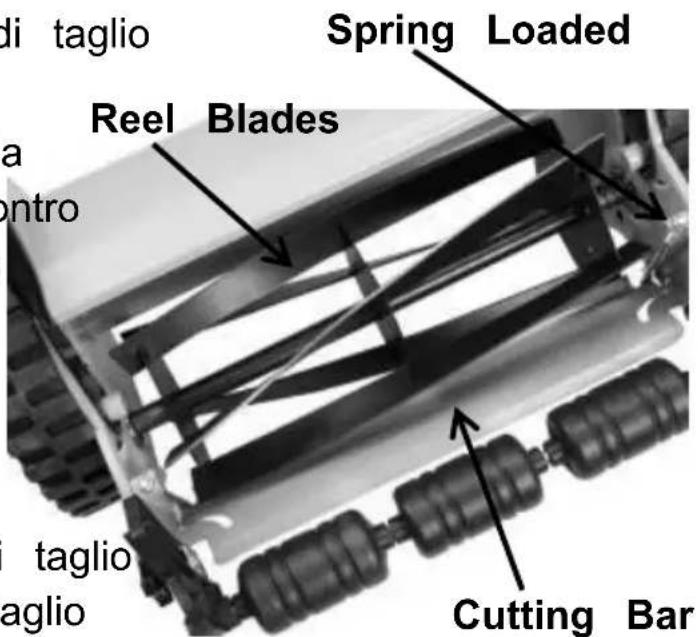

La corretta calibrazione si ottiene quando le lame di taglio (vedere) vengono regolate in modo che il rullo di taglio rotante entri in contatto in modo uniforme e anche lieve lungo l'intera lunghezza della barra di taglio, creando un effetto di taglio o simile a quello delle forbici.

ATTENZIONE La barra di taglio e le lame rotanti del cilindro possono danneggiarsi se vengono regolate troppo vicine tra loro.

Allentamento delle lame

Per allentare le lame, la barra di taglio deve essere allontanata dal cilindro di taglio ruotando le viti a molla caricate in modo uniforme in senso antiorario. Assicurati di allentare le viti a molla su entrambi i lati del tosaerba della stessa quantità.

Serraggio delle lame

Per tendere le lame, la barra di taglio deve essere avvicinata al cilindro di taglio girando le viti a molla sempre in senso orario.

Assicurarsi di stringere le viti a molla

su entrambi i lati del tosaerba della stessa quantità.

Controllo delle regolazioni

1. Capovolgere il tosaerba.
2. Inserire un pezzo di carta tra la barra di taglio e le lame del rullo, ruotare delicatamente le lame del rullo manualmente.

1. Tutte le lame devono tagliare la carta in modo uniforme lungo l'intera lunghezza della barra di taglio, mentre la bobina gira senza problemi.
2. Se il tosaerba ha un taglio intermittente, è necessario regolare le lame appropriate per ottenere un'azione di taglio adeguata.

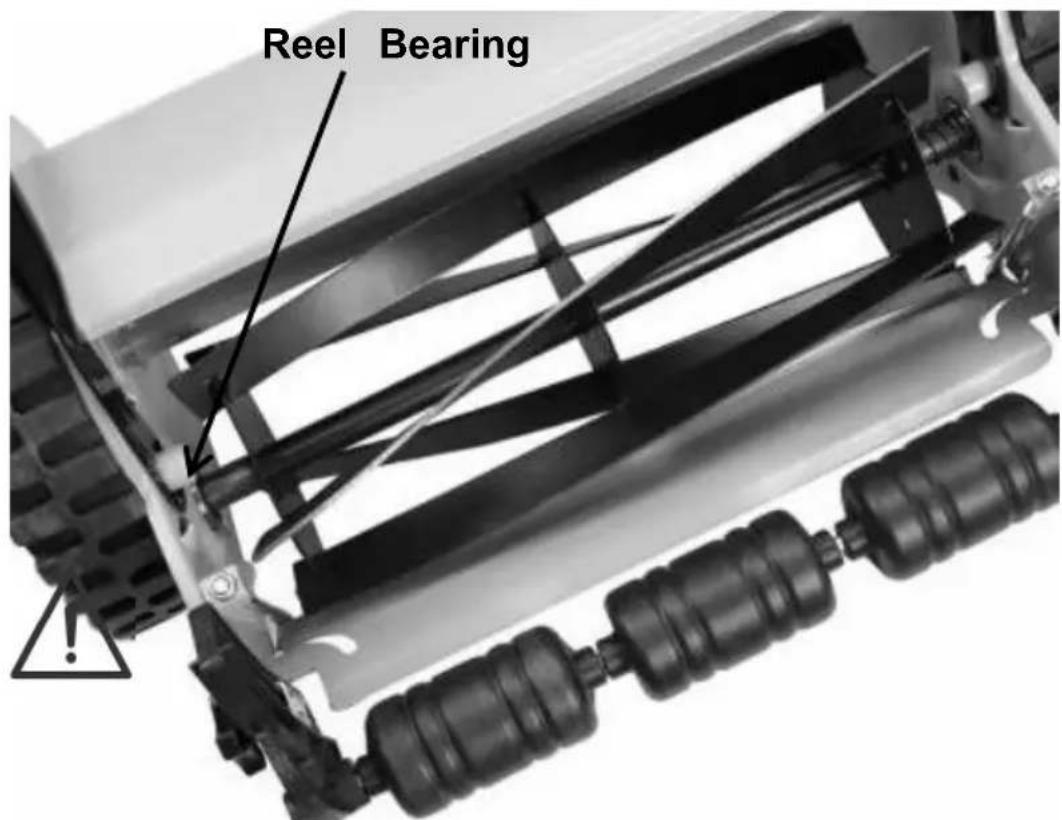

Assistenza generale

Per prolungare la durata del tosaerba, riporlo in caso di maltempo. Per garantirne il corretto funzionamento, è necessaria una manutenzione minima. Per evitare danni al tosaerba o alle lame, mantenere l'area di taglio libera da detriti. Per risultati ottimali, applicare regolarmente olio lubrificante al cilindro di taglio, ai cuscinetti e alle altre parti mobili del tosaerba.

Mantenere la barra di taglio e la lama del cilindro libere da detriti.

Modello	Modello HS-GT1603B
Larghezza di taglio	18 pollici / 450 mm
Gamma di altezza di taglio	1,37~2,44 pollici/35~62 mm

Questo tosaerba a spinta ha un'altezza della lama regolabile da 1,37" a 2,44". È in grado di tagliare l'erba fino a 4 pollici di altezza ed è meno efficace sull'erba più alta.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD, Nuovo Galles del Sud 2122, Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

UK

REP

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support
