Varumärke	Vevor
Modell	HS-GT1603B
Produkttyp	Gräsklippare med manuell rullkniv
Klippbredd	18 tum / 450 mm
Klipphöjdsområde	1,37 till 2,44 tum / 35 till 62 mm
Antal höjdpositioner	5 positioner (justeringsspakar)
Drivning	Manuell (skjut)
Klippmekanism	Roterande spole med klipplist
Chassimaterial	Stål
Handtag	Plast med skum
Uppsamlarsäck	Nätpåse ingår
Montering krävs	Ja, manuell montering
Bladjustering	Kalibrering med fjäderskruvar
Underhåll	Olja eller smörjmedel på klippcylindern, lager och rörliga delar; rengör skräp
Säkerhet	Använd inte barfota; håll barn och åskådare på avstånd; inspektera före användning
Avsedd användning	Bostadsgräsmattor
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN
Importör (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importör (USA)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Support och garanti	www.vevor.com/support

Vanliga frågor - HS-GT1603B Vevor

Hur justerar man klipphöjden på Vevor HS-GT1603B gräsklipparen?

Klipphöjden justeras genom att flytta justeringsspakarna vid sidan av småhjulen. Det finns 5 positioner: dra spakarna en i taget och flytta dem till önskad position. Position 1 är lägst (1,37 tum) och position 5 är högst (2,44 tum). Båda spakarna måste ställas in på samma höjd.

Hur kalibrerar man knivarna på gräsklipparen?

Kalibreringen innebär att man justerar fjäderskruvarna på båda sidor av gräsklipparen. För att lossa knivarna, vrid skruvarna medurs för att flytta klipplisten bort från spolen. För att dra åt, vrid medurs för att föra listen närmare. Gör lika justeringar på båda sidor och kontrollera med ett papper: alla blad bör skära jämnt.

Vilka säkerhetsåtgärder bör följas?

Placera aldrig händer eller fötter nära rullen. Klipp inte på vått gräs för att undvika halka. Bär slutna skor, gå långsamt och använd inte klipparen om den är skadad. Inspektera enheten före varje användning. Håll barn på avstånd.

Måste gräsklipparen monteras före användning?

Ja, montering krävs. Följ instruktionerna: fäst handtagsdelarna på sidostängerna och nedre stängerna med hjälp av medföljande knappar och bultar. Montera nätpåsen. Bär handskar och skyddsglasögon vid montering.

Hur underhåller man Vevor HS-GT1603B gräsklipparen?

Efter användning, förvara den skyddad från väder och vind. Applicera regelbundet olja eller smörjmedel på klippcylindern, lager och rörliga delar. Håll klipplisten och bladen fria från skräp. Kontrollera att området som ska klippas inte innehåller hinder.

Kan gräsklipparen användas på högt gräs?

Gräsklipparen är designad för gräs upp till cirka 2,44 tum (62 mm) höjd. Den är mindre effektiv på högre gräs. Det rekommenderas att klippa regelbundet för att undvika överdriven tillväxt.

Vad gör man om gräsklipparen inte klipper bra?

Kontrollera först bladinställningen: om de är för lösa eller för hårt åtdragna, justera fjäderskruvarna. Använd ett test med ett pappersark för att kontrollera jämn klippning. Rengör vid behov skräp mellan listen och spolen.

Vilken typ av smörjmedel ska användas?

Använd en lätt olja eller ett universal smörjmedel för rörliga delar (lager, klippcylinder). Undvik för tjocka produkter som kan dra till sig smuts.

Behöver gräsklipparen el eller bränsle?

Nej, det är en manuell skjutgräsklippare utan motor. Den fungerar enbart genom skjutkraft, vilket gör den tyst och miljövänlig.

Var hittar man reservdelar eller teknisk support?

För reservdelar och teknisk support, besök webbplatsen www.vevor.com/support. Garantin är elektronisk; certifikatet finns online. Spara köpbeviset.

BRUKSANVISNING HS-GT1603B Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop om du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja Push Reel-gräsklipparen.
8. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller nära detta föremål.
3. Överskrid inte specificerad viktkapacitet.
4. Använd endast som avsett.
5. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

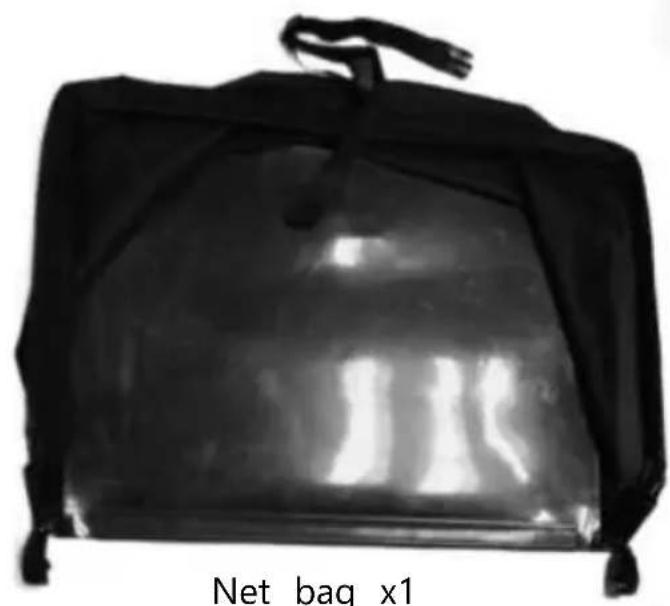

Nätpåse x1

Ta bort plastknopparna och skruvarna från sidostängerna och ställ dem åt sidan för senare användning.

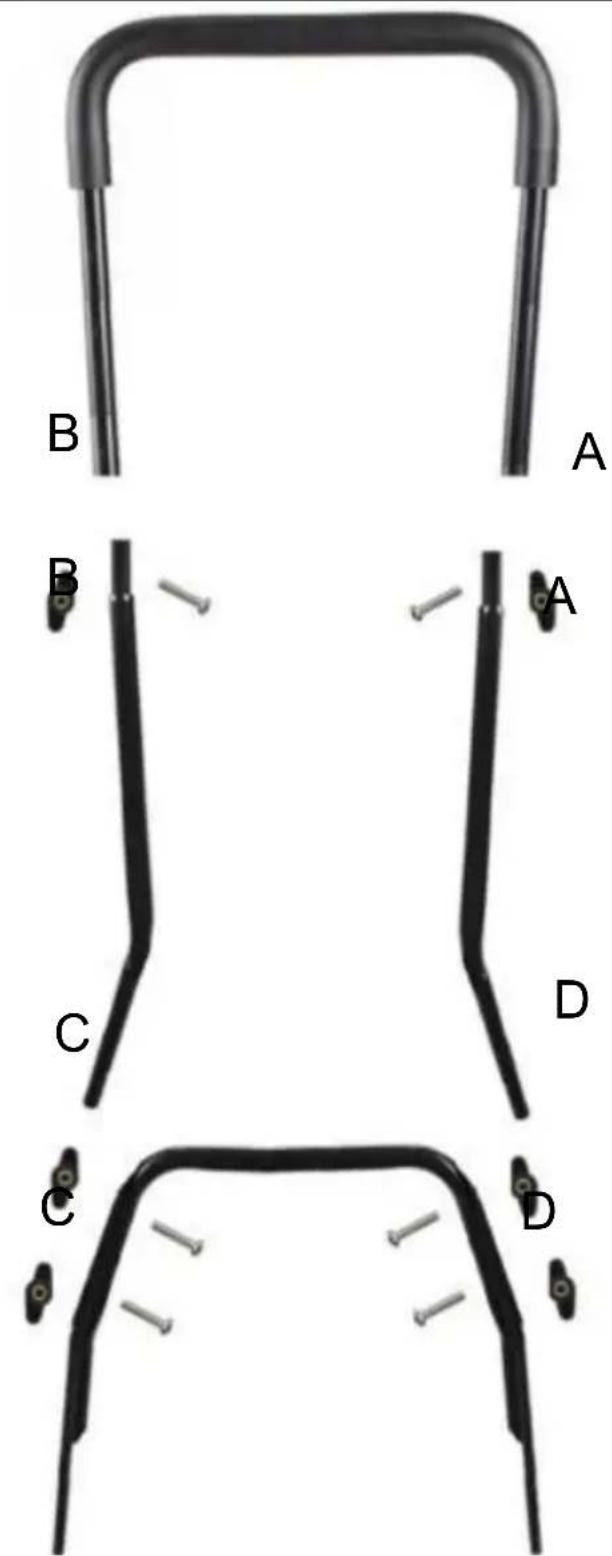

1. Fäst handtagsöverdelen med skumgrepp på sidostängerna med hjälp av de medföljande knopparna och bultarna vid märkta punkterna A och B.
2. Fäst handtagets bottenstång (märkta punkterna C och D) längst ner på klipparen.
3. Fäst sidostängerna på handtagets bottenstänger med hjälp av medföljande knoppar, bultar och brickor vid märkta punkterna B och C.

och C.

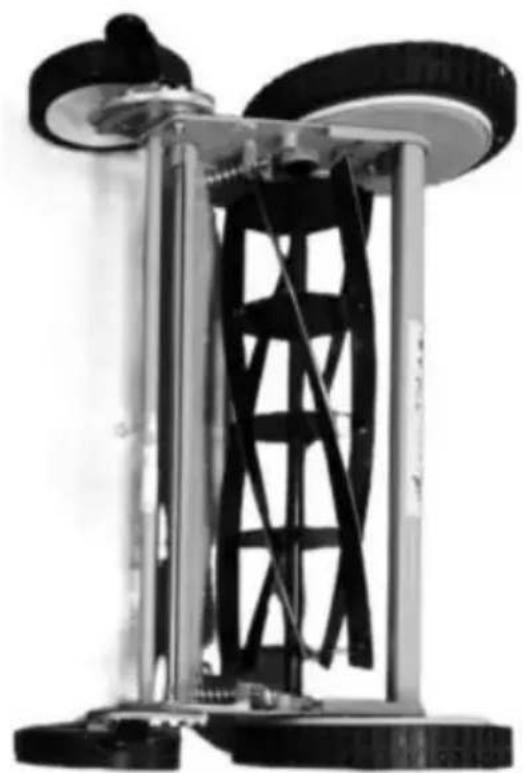

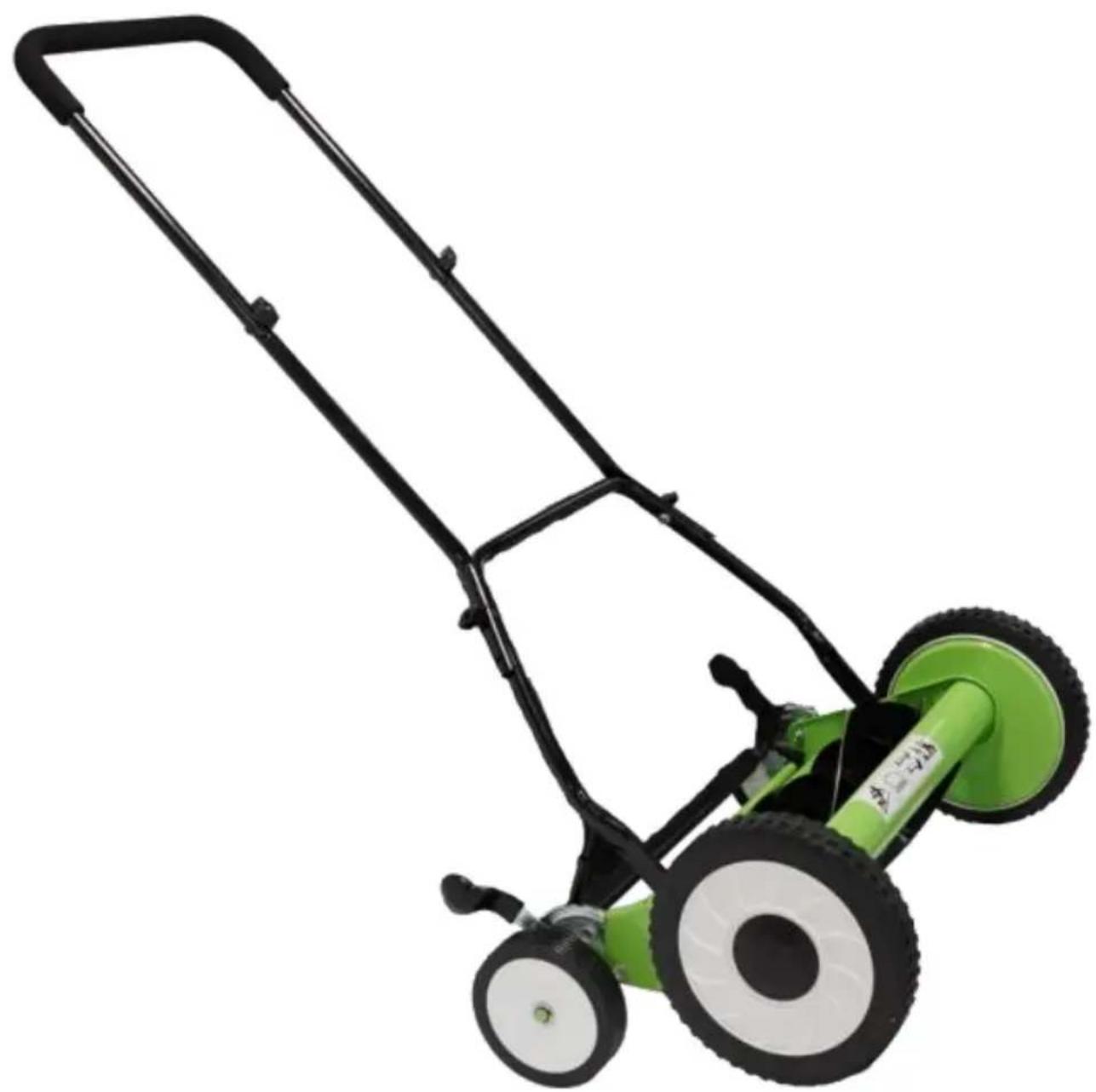

Montera handtagets bottenstänger på Push Reel-gräsklipparen.

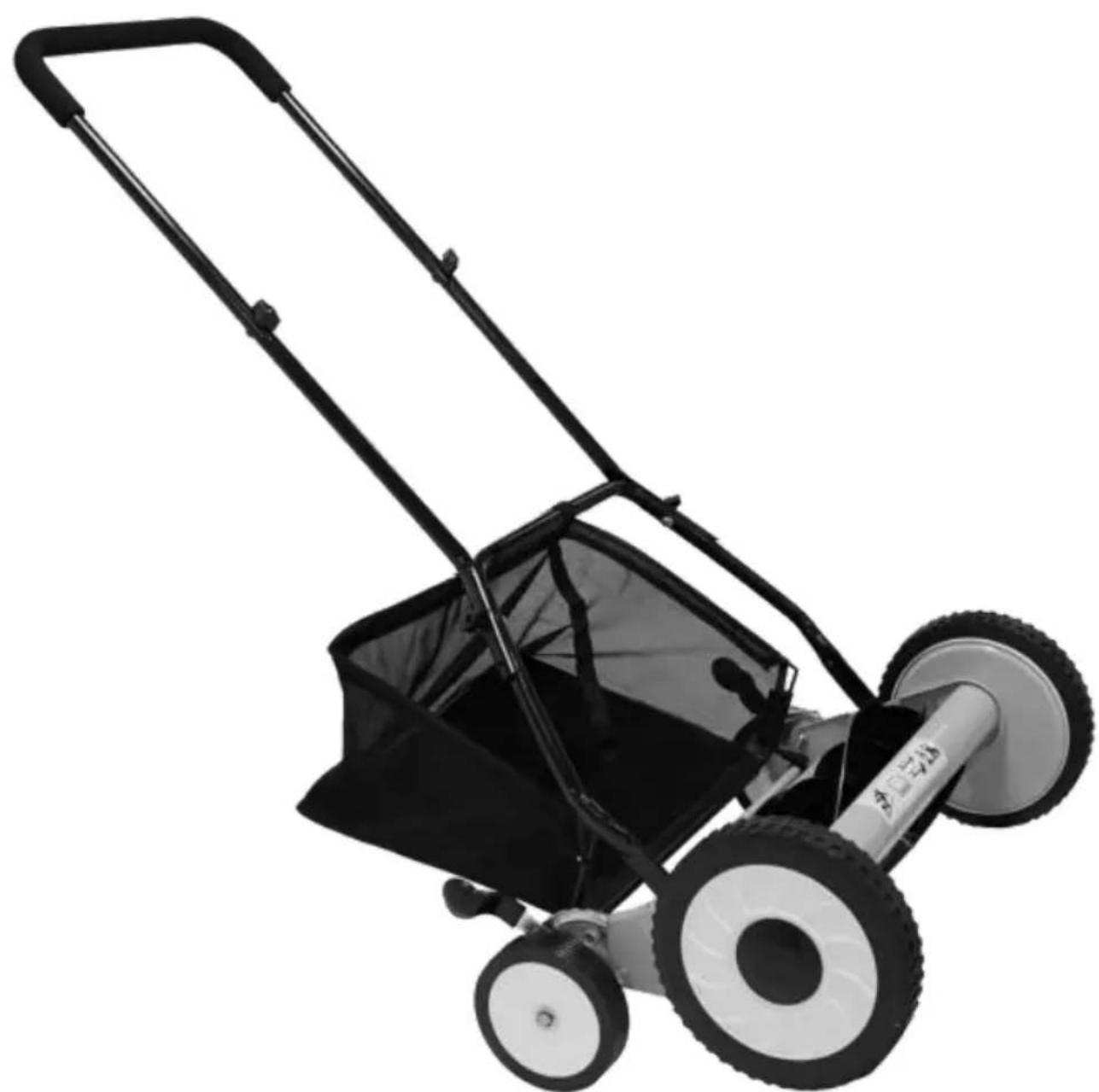

Montera nätpåsen på Push Reel-gräsklipparen.

Push Mower Säkerhetsriktlinjer

Placera aldrig händer, fingrar eller fötter inuti rullen. Även om en motor inte driver denna gräsklippare, snurrar klipparen

rulle och kan skära sig när hjulen snurrar.

Klipp aldrig när gräset är tillräckligt blött för att vara halt.

Använd inte skjutklipparen barfota eller när du bär sandaler.

Gå långsamt, spring aldrig. Var alltid säker på din fot när du använder push-klipparen.

Slå aldrig avsiktligt mot träd, staket etc. Detta kan orsaka skador eller allvarligt skada klippklipparens mekanismer.

Se till att skjutklipparen är i ett säkert driftstillstånd. Använd inte denna rullklippare om den är skadad. Om skjutklipparen är skadad, låt den repareras innan den används.

Klipphöjdsjusteringar

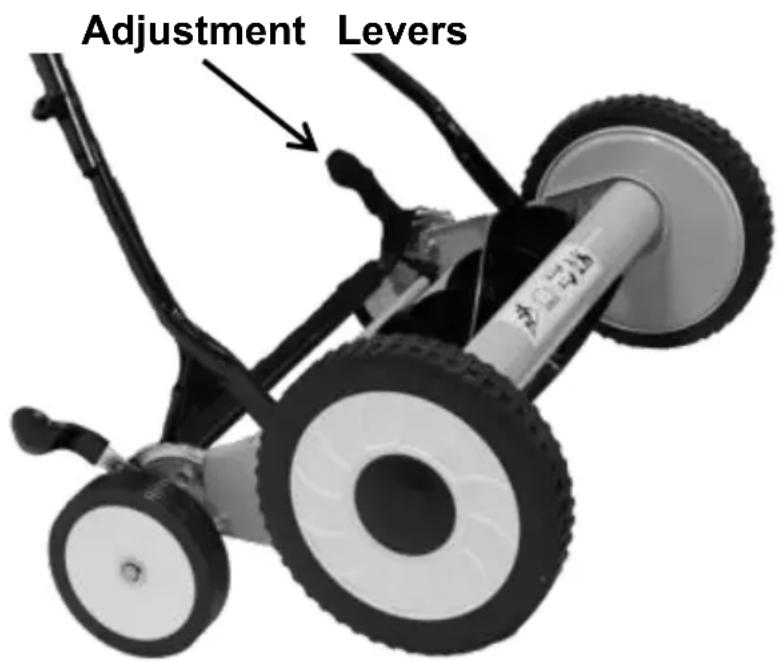

Klipphöjden på push-klipparen kan justeras från 1 3/4 - 3" genom att höjdjusteringsspakarna till önskat läge.

För att uppnå det lägsta klippläget, dra en i taget i justeringsspakarna bredvid de mindre hjulen och flytta den till de högsta lägena (läge 1). För att uppnå det högsta klippläget, flytta inte en justeringsspak till de lägsta höjden till deras 5: (E)

Justeringsspakarna måste vara inställda i samma höjdläge.

Justeringar av klipparblad Kalibrering av

Knivarna på skjutklipparen är alla kalibrerade innan de lämnar fabriken och kräver i allmänhet inga justeringar. Justeringar kan dock krävas om du märker ett grovt, ojämnt klipp, klipparen är svår att trycka eller helt enkelt inte klipper gräset. Observera innan du fortsätter att justering av bladen är en mycket känslig procedur. En tur på 1/16 anses vara en justering. Följ noga procedurerna nedan.

Korrekt kalibrering uppnås när skärbladen (se) justeras så att den roterande skärrullen aldrig så lite kommer i jämn kontakt längs skärbalkens längd, vilket skapar en klipp- eller saxliknande effekt.

VARNING: Skärbalken och roterande cylinderblad kan skadas om de justeras för nära varandra.

Lossa bladen

För att lossa knivarna, skärbalken

Måste flyttas bort från skärarullen genom att vrida de fjäderbelastade skruvarna lika mycket medurs. Se till att lossa båda fjäderbelastade skruvarna på båda sidor av gräsklipparen lika mycket.

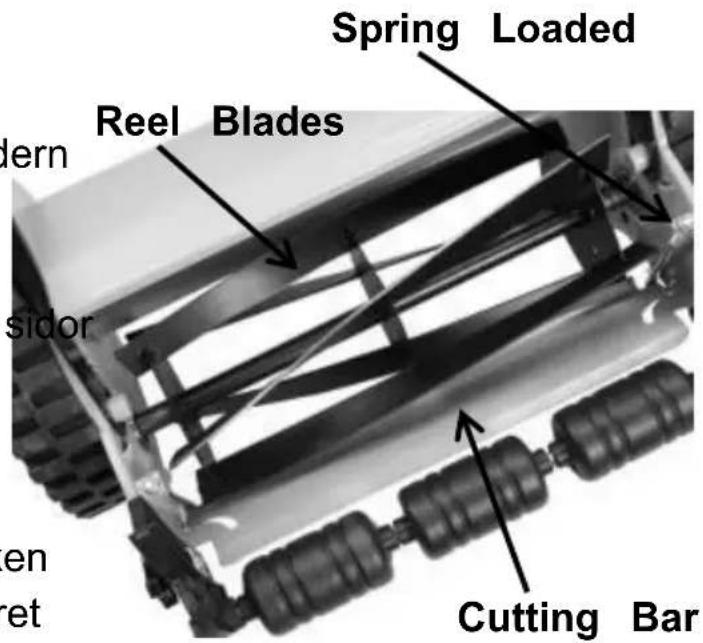

Dra åt bladen

För att dra åt knivarna måste skärbalken flyttas närmare skärarullen genom att vrida de fjäderbelastade skruvarna lika mycket medurs.

Se till att dra åt de fjäderbelastade skruvarna på båda sidor av gräsklipparen lika mycket.

Kontrollera justeringarna

1. Vänd klipparen upp och ner.
2. Sätt in ett papper mellan knivbalken och cylinderbladen och vrid cylinderbladen för hand.
3. Alla blad ska skära papperet jämnt längs hela knivbalkens längd medan rullen svänger mjukt.
4. Om gräsklipparen har ett intermittent snitt, bör justering göras på lämpliga sidor av knivarna för att uppnå korrekt klippverkan.

Allmän vård

För att förlänga klipparens livslängd, förvara klipparen under dåligt väder. Minimal försiktighet krävs för att säkerställa smidig drift av din gräsklippare.

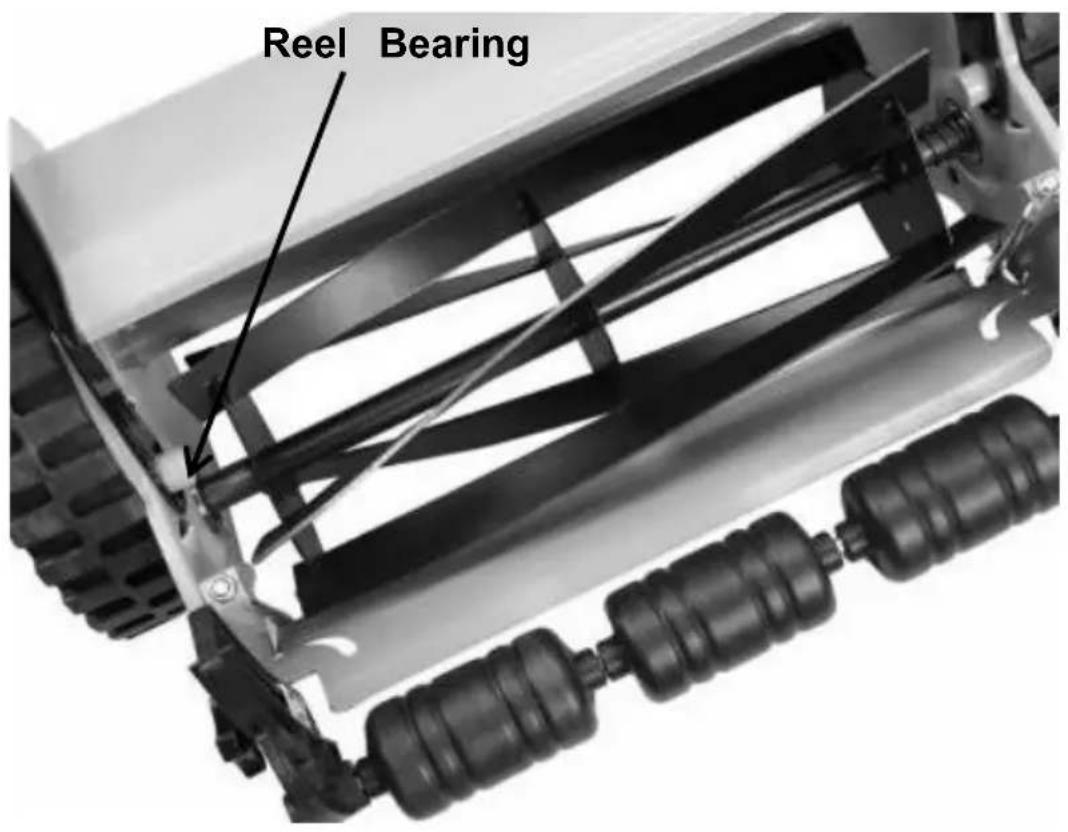

För att undvika skador på gräsklipparen eller knivarna, håll området som ska klippas fritt från skräp. För bästa resultat, applicera regelbundet olja eller smörjmedel på gräsklipparens klipprulle, lager och andra rörliga delar.

Håll knivbalken och cylinderbladet fria från skräp.

PRODUKTPARAMETER

Modell	HS-GT1603B
Klippbredd	18 tum /450 mm
Klipphöjdsområde	1,37~2,44 tum/35~62 mm

Denna skjutgräsklippare har en justerbar bladhöjd på 1,37"-2,44". Kan klippa gräs upp till 4 tum högt och är mindre effektiv på högre gräs.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
