Merk	Vevor
Model	HS-GT1603B
Producttype	Duwwerkgrasmaaier met rol
Snijbreedte	18 inch / 450 mm
Maaihoogtebereik	1,37 tot 2,44 inch / 35 tot 62 mm
Aantal hoogtestanden	5 standen (afstelhendels)
Aandrijving	Handmatig (duwen)
Snijmechanisme	Roterende spoel met snijbalk
Framemateriaal	Staal
Handgreep	Kunststof met schuim
Opvangzak	Inclusief netzak
Montage vereist	Ja, handmatige montage
Mesafstelling	Afstelling met veerschroeven
Onderhoud	Olie of smeermiddel op snijcilinder, lagers en bewegende delen; verwijder vuil
Veiligheid	Niet op blote voeten gebruiken; houd kinderen en omstanders op afstand; inspecteer voor gebruik
Beoogd gebruik	Woonwijkgazons
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN
Importeur (Australië)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importeur (Verenigde Staten)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Ondersteuning en garantie	www.vevor.com/support

Veelgestelde vragen - HS-GT1603B Vevor

Hoe stel ik de maaihoogte van de Vevor HS-GT1603B grasmaaier in?

De maaihoogte wordt ingesteld door de afstelhendels naast de kleine wielen te verplaatsen. Er zijn 5 standen: trek de hendels een voor een en verplaats ze naar de gewenste stand. Stand 1 is de laagste (1,37 inch) en stand 5 de hoogste (2,44 inch). Beide hendels moeten op dezelfde hoogte worden ingesteld.

Hoe kalibreer ik de messen van de grasmaaier?

Het kalibreren bestaat uit het afstellen van de veerschroeven aan beide zijden van de grasmaaier. Om de messen losser te maken, draait u de schroeven met de klok mee om de snijbalk van de spoel weg te bewegen. Om ze strakker te maken, draait u tegen de klok in om de balk dichterbij te brengen. Maak aan beide zijden gelijke afstellingen en controleer met een stuk papier: alle messen moeten gelijkmatig snijden.

Welke veiligheidsmaatregelen moet ik nemen?

Plaats nooit handen of voeten bij de rol. Maai niet op nat gras om uitglijden te voorkomen. Draag gesloten schoenen, loop langzaam en gebruik de maaier niet als deze beschadigd is. Inspecteer het apparaat voor elk gebruik. Houd kinderen op afstand.

Moet de grasmaaier voor gebruik worden gemonteerd?

Ja, montage is vereist. Volg de instructies: bevestig de handgreepdelen aan de zij- en onderstangen met de meegeleverde knoppen en bouten. Monteer de netzak. Draag handschoenen en een veiligheidsbril tijdens de montage.

Hoe onderhoud ik de Vevor HS-GT1603B grasmaaier?

Berg de maaier na gebruik op, beschermd tegen weersinvloeden. Breng regelmatig olie of smeermiddel aan op de snijcilinder, lagers en bewegende delen. Houd de snijbalk en messen vrij van vuil. Controleer of het te maaien gebied geen obstakels bevat.

Kan de grasmaaier op hoog gras worden gebruikt?

De maaier is ontworpen voor gras tot ongeveer 2,44 inch (62 mm) hoogte. Het is minder effectief op hoger gras. Het wordt aanbevolen regelmatig te maaien om overmatige groei te voorkomen.

Wat moet ik doen als de grasmaaier niet goed maait?

Controleer eerst de mesafstelling: als ze te los of te vast zitten, stel dan de veerschroeven af. Gebruik een test met een stuk papier om de uniformiteit van de snede te controleren. Reinig indien nodig vuil tussen de balk en de spoel.

Welk type smeermiddel moet ik gebruiken?

Gebruik een lichte olie of een universeel smeermiddel voor bewegende delen (lagers, snijcilinder). Vermijd te dikke producten die vuil kunnen aantrekken.

Heeft de grasmaaier elektriciteit of brandstof nodig?

Nee, het is een handmatige duwgrasmaaier zonder motor. Hij werkt alleen door duwkracht, wat hem stil en milieuvriendelijk maakt.

Waar kan ik reserveonderdelen of technische ondersteuning vinden?

Voor reserveonderdelen en technische ondersteuning, bezoek www.vevor.com/support. De garantie is elektronisch; het certificaat is online beschikbaar. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING HS-GT1603B Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product kan afwijken van het product dat u hebt ontvangen. Neemt u ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan ernstig letsel tot gevolg hebben.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol of medicijnen.
6. De producteigenschappen gelden uitsluitend voor volledig en correct gemonteerde producten.
7. duwrolmaaier veilig kan dragen
8. Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ONDERDEEL ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.
3. Niet overschrijden aangegeven gewichtscapaciteiten.
4. Alleen gebruiken zoals bedoeld.
5. Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

Verwijder de plastic knoppen en schroeven van de zijbalken en leg ze apart voor later gebruik.

Montage-instructies:

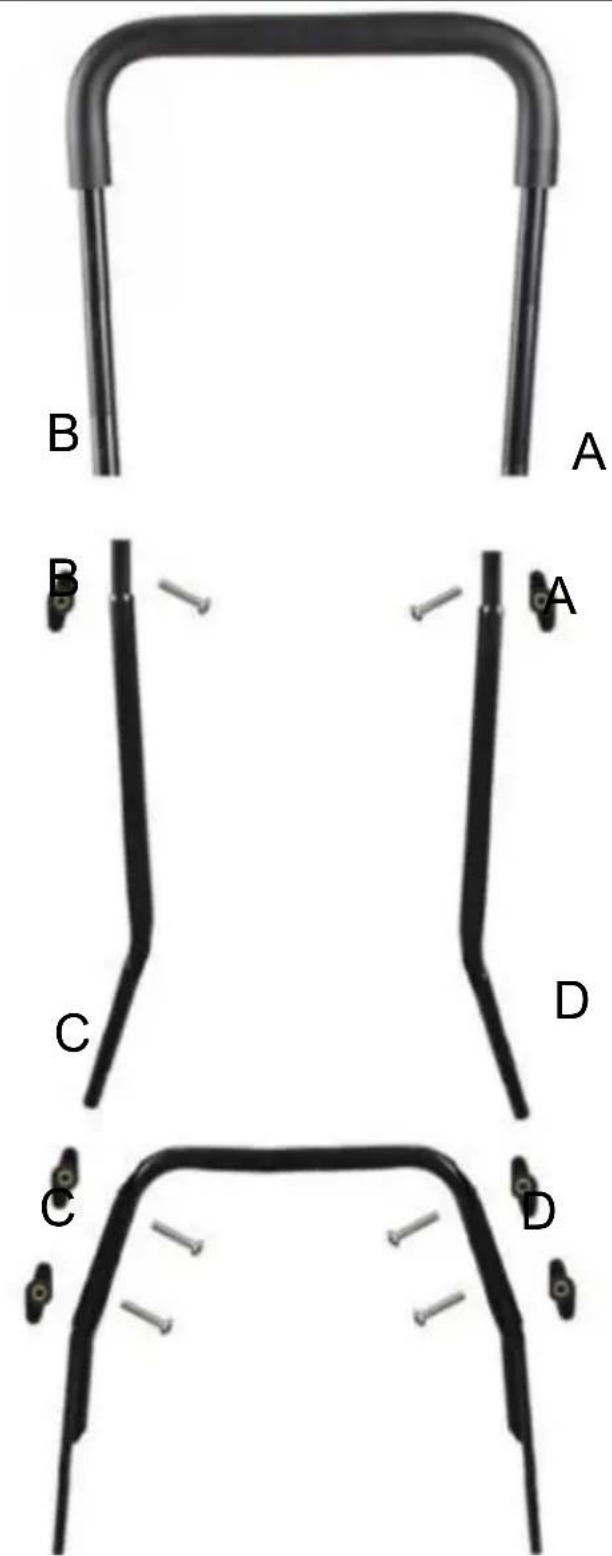

1. Bevestig de bovenkant van de handgreep met schuimrubberen de zijstangen met behulp van de meegeleverde knoppen en bouten op aangegeven punten A en B.
2. Bevestig de onderste stang van de handgreep (aangegeven met C en D aan de onderkant) aan de grasmaaier.
3. Bevestig de zijstangen aan de onderste stuurstangen met de

meegeleverde knoppen, bouten en ringen op de aangegeven punten C.

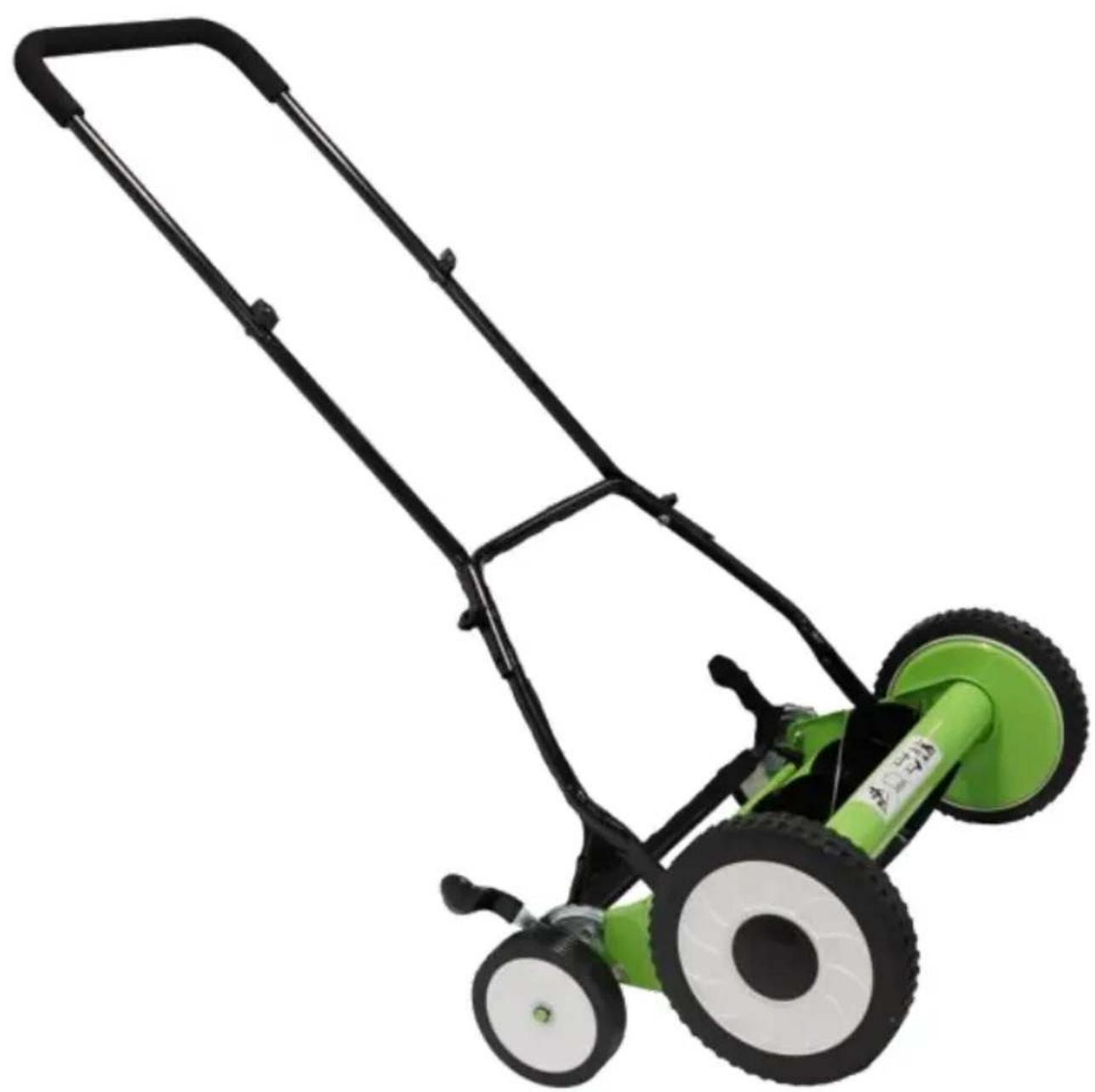

Monteer de onderste stangen van de handgreep op de duwmaaier.

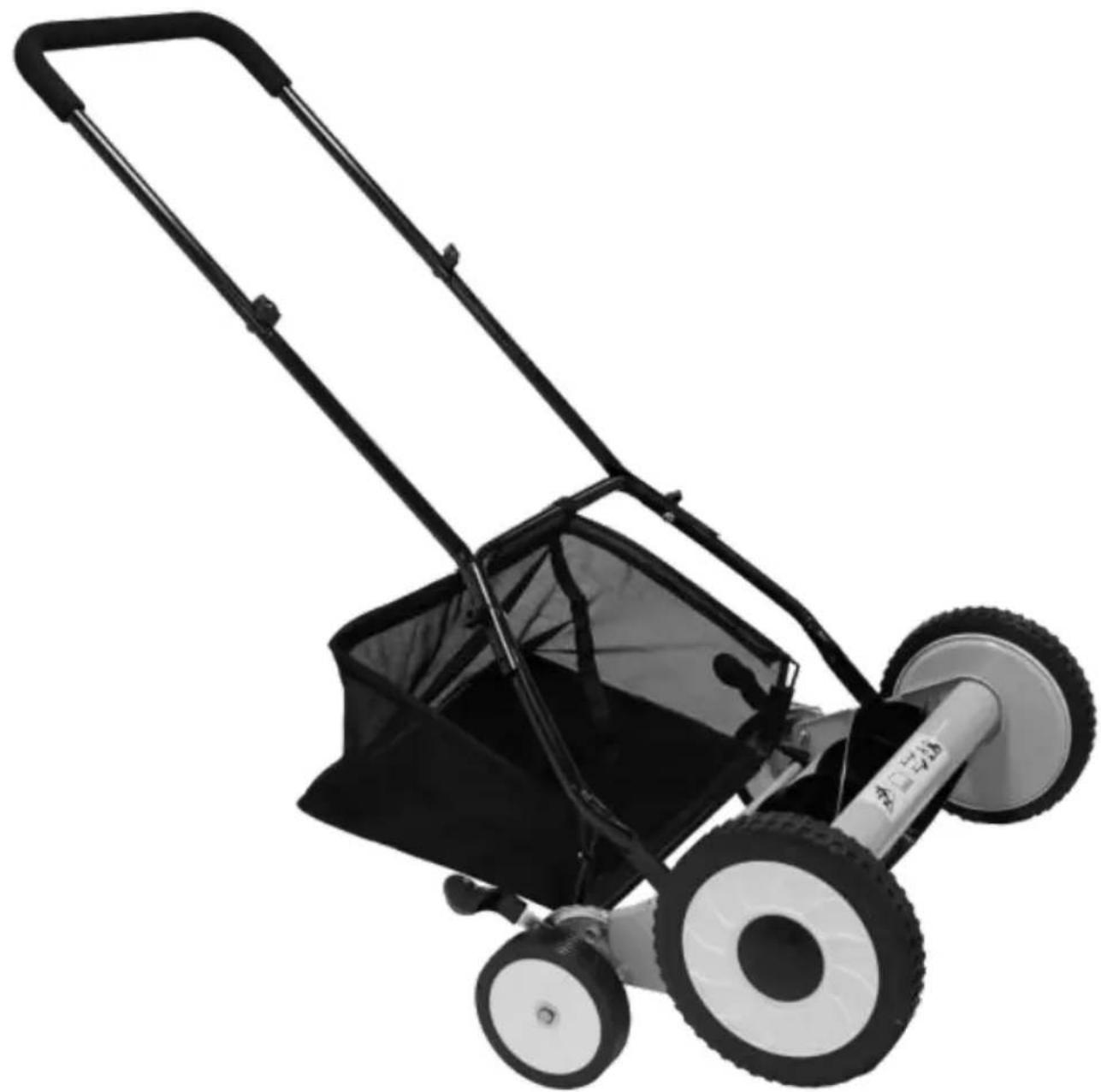

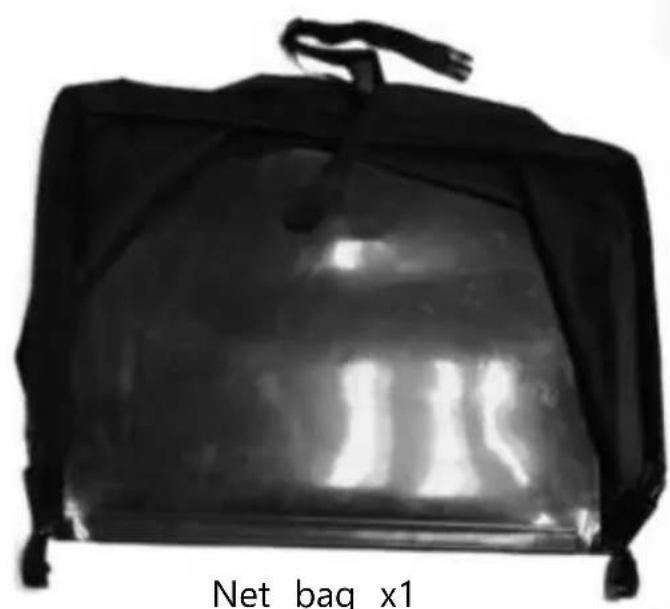

Bevestig de netzak aan de duwmaaier.

Veiligheidsrichtlijnen voor duwmaaiers

Steek nooit uw handen, vingers of voeten in de kooi. H

deze maaier geen motor heeft, draait de kooi van de maaier wanneer de wielen draaien en kan hij maaien.

Maai nooit als het gras zo nat is dat het glad is.

Gebruik de grasmaaier niet op blote voeten of met sandalen aan.

Loop langzaam, ren nooit. Zorg altijd voor een stevige basis wanneer u de grasmaaier gebruikt.

Stoot of ram nooit opzettelijk tegen bomen, hekken en dergelijke aan. Dit kan verwondingen veroorzaken of de mechanismen van de duwmaaier ernstig beschadigen.

Zorg ervoor dat de duwmaaier in een veilige staat verkeert. Probeer deze kooimaaier niet te gebruiken als deze beschadigd is. Als de duwmaaier beschadigd is, laat hem dan repareren voordat u hem weer gebruikt.

Maaihoogteverstelling

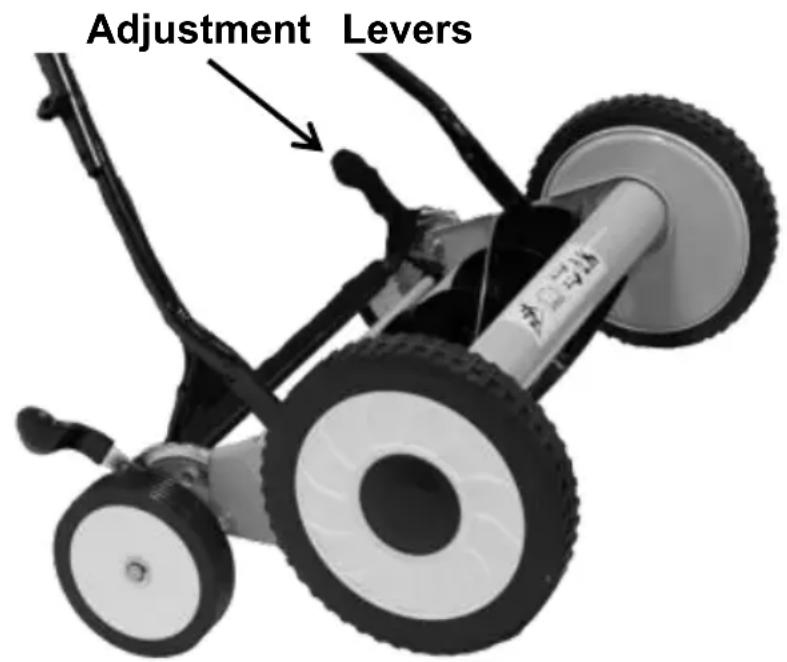

De maaihoogte van de duwmaaier kan worden aangepast van 4 tot 7 door de hoogteverstellingshendels naar de gewenste stand te verplaatsen. Om de laagste maaistand te bereiken, trekt u één voor één aan de verstelhendels naast de kleinere wielen en verplaatst u deze naar de hoogste stand (stand 1).

Om de hoogste maaistand te bereiken, verplaatst u de verstelhendels voor één naar de laagste stand (stand 5).

OPMERKING: De twee hoogteverstellingshendels moeten op dezelfde hoogte worden ingesteld.

Kalibratie van de maaimessen

De messen van de duwmaaier zijn allemaal gekalibreerd voordat ze de fabriek verlaten en hoeven over het algemeen niet te worden afgesteld. Afstelling is echter mogelijk alleen nodig als u een ruwe, ongelijke snede opmerkt, de maaier moeilijk te duwen is of het gras gewoon niet maait. Houd er rekening mee dat het afstellen van de messen een zeer ge

procedure is. Een slag van 1/16 wordt beschouwd als een grote aanpassing. Volg de onderstaande procedures zorgvuldig.

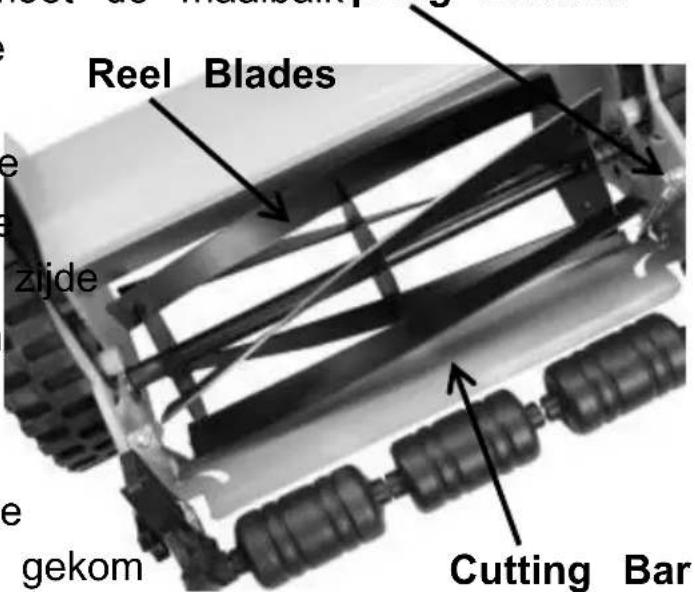

Voor een goede kalibratie is het nodig dat de snijbladen (zie) zo worden afgesteld dat de draaiende snijrol over de gehele lengte van de snijbalk lichtjes gelijkmatig contact maakt, waardoor een knip- of schaareffect ontstaat.

WAARSCHUWING De maaibalk en de draaiende messen van haspel kunnen beschadigd raken als ze te dicht bij elkaar worden afgesteld.

De messen losmaken

Om de messen los te maken, moet de maaibalk met veerbelaste schroeven worden verplaatst van de snijrol door de veerbelaste schroeven gelijkmatig tegen de klok in te draaien. Zorg ervoor dat u de veerbelaste schroeven aan beide zijden van de grasmaaier dezelfde hoeveelheid losdraait.

De messen vastdraaien

Om de messen vast te zetten, moet de maaibalk dichter bij de snijrol komen door de veerbelaste schroeven evenveel met de klok mee te draaien.

Zorg ervoor dat u de veerbelaste schroeven goed vastdraait.

Draai ze aan beide kanten van de maaier evenveel vast.

Controle van de aanpassingen

1. Draai de grasmaaier om.
2. Plaats een stuk papier tussen de snijbalk en de messen van de haspel en draai de messen van de haspel voorzichtig met de hand.

1. Alle messen moeten het papier gelijkmatig over de gehele lengte van de snijbalk snijden, terwijl de rol soepel draait.
2. Als de grasmaaier een onderbroken maairesultaat heeft, moeten de messen aan de juiste kanten worden afgesteld om een goed maairesultaat te verkrijgen.

Algemene zorg

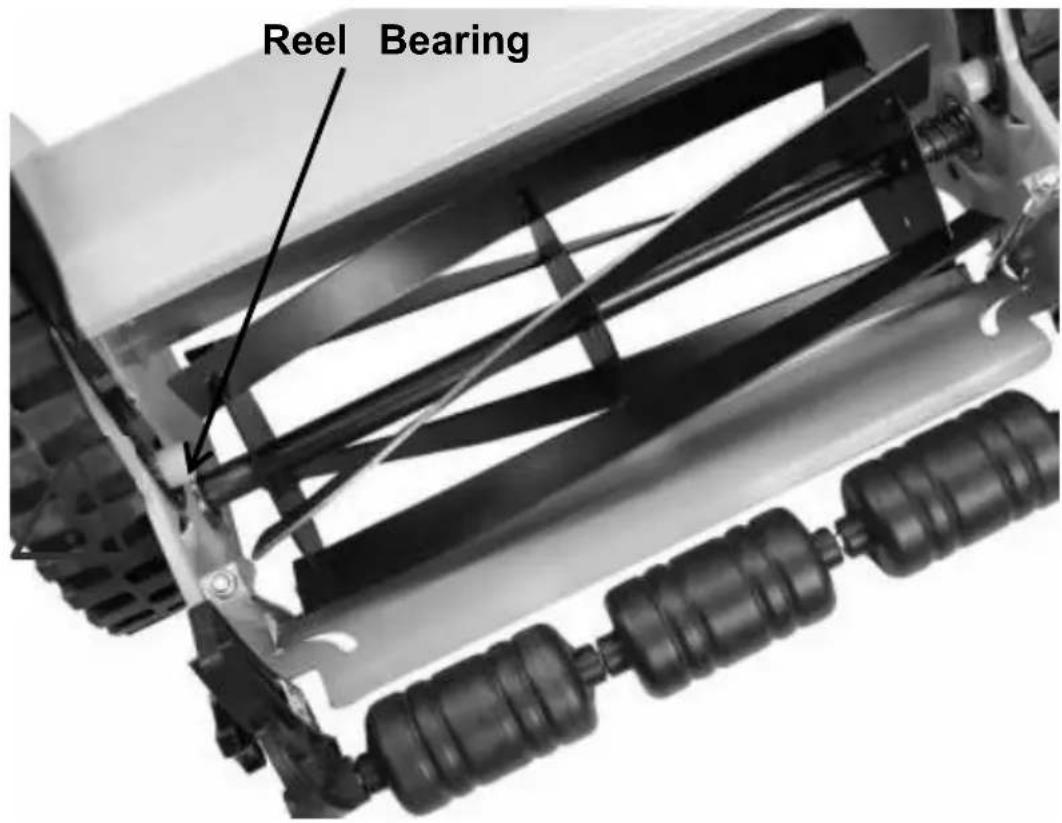

Om de levensduur van de grasmaaier te verlengen, bergt u deze op bij slecht weer. Minimale zorg is vereist om een soepele werking van de grasmaaier te garanderen. Om schade aan de grasmaaier of de maaimessen te voorkomen, dient u het te maaien gebied vrij te houden van vuil. Voor het beste resultaat dient u regelmatig olie of smeermiddel aan te brengen op de maaikooi, lagers en andere bewegende onderdelen van de grasmaaier.

Zorg ervoor dat er geen vuil tussen de maaibalk en de messen van de haspel komt.

PRODUCTPARAMETER

Model	HS-GT1603B
Snijbreedte	18 inch / 450 mm
Maaihoogtebereik	1,37~2,44 inch/35~62 mm

Deze duwmaaier heeft een verstelbare meshoogte van 1,37 "-2,44". Hij kan gras tot 4 inch lang maaien en is minder effectief op langer gras.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166

Anaheim

Plaats, Rancho Cucamonga, CA 91730
