Marca	Vevor
Modelo	HS-GT1603B
Tipo de producto	Cortacésped de rodillo manual
Ancho de corte	18 pulgadas / 450 mm
Rango de altura de corte	1,37 a 2,44 pulgadas / 35 a 62 mm
Número de posiciones de altura	5 posiciones (palancas de ajuste)
Alimentación	Manual (empuje)
Mecanismo de corte	Bobina giratoria con barra de corte
Material del chasis	Acero
Mango	Plástico con espuma
Bolsa de recolección	Bolsa de malla incluida
Montaje requerido	Sí, montaje manual
Ajuste de las cuchillas	Calibración mediante tornillos de resorte
Mantenimiento	Aceite o lubricante en el cilindro de corte, rodamientos y piezas móviles; limpiar los residuos
Seguridad	No usar descalzo; mantener a los niños y espectadores alejados; inspeccionar antes de usar
Uso previsto	Céspedes residenciales
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN
Importador (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importador (Estados Unidos)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Asistencia y garantía	www.vevor.com/support

Preguntas frecuentes - HS-GT1603B Vevor

¿Cómo ajustar la altura de corte del cortacésped Vevor HS-GT1603B?

La altura de corte se ajusta moviendo las palancas de ajuste ubicadas junto a las ruedas pequeñas. Hay 5 posiciones: tire de las palancas una por una y muévalas a la posición deseada. La posición 1 es la más baja (1,37 pulgadas) y la posición 5 la más alta (2,44 pulgadas). Ambas palancas deben ajustarse a la misma altura.

¿Cómo calibrar las cuchillas del cortacésped?

El calibrado consiste en ajustar los tornillos de resorte a ambos lados del cortacésped. Para aflojar las cuchillas, gire los tornillos en sentido horario para alejar la barra de corte de la bobina. Para apretar, gire en sentido horario para acercar la barra. Realice ajustes iguales en ambos lados, luego verifique con un trozo de papel: todas las cuchillas deben cortar uniformemente.

¿Cuáles son los elementos de seguridad a respetar?

Nunca coloque las manos o los pies cerca del rodillo. No corte césped mojado para evitar resbalones. Use zapatos cerrados, camine lentamente y no use el cortacésped si está dañado. Inspeccione el aparato antes de cada uso. Mantenga a los niños alejados.

¿Es necesario montar el cortacésped antes de usarlo?

Sí, es necesario el montaje. Siga las instrucciones: fije las partes del mango a las barras laterales e inferiores con los botones y pernos suministrados. Monte la bolsa de malla. Use guantes y gafas de seguridad durante el montaje.

¿Cómo mantener el cortacésped Vevor HS-GT1603B?

Después de usarlo, guárdelo al abrigo de la intemperie. Aplique regularmente aceite o lubricante en el cilindro de corte, los rodamientos y las piezas móviles. Mantenga la barra de corte y las cuchillas libres de residuos. Verifique que el área a cortar no contenga obstáculos.

¿Se puede usar el cortacésped en césped alto?

El cortacésped está diseñado para césped de hasta aproximadamente 2,44 pulgadas (62 mm) de altura. Es menos eficaz en céspedes más altos. Se recomienda cortar regularmente para evitar un crecimiento excesivo.

¿Qué hacer si el cortacésped no corta bien?

Primero verifique el ajuste de las cuchillas: si están demasiado flojas o demasiado apretadas, ajuste los tornillos de resorte. Use una prueba con una hoja de papel para verificar la uniformidad del corte. Si es necesario, limpie los residuos entre la barra y la bobina.

¿Qué tipo de lubricante usar?

Use un aceite ligero o un lubricante multiusos para las piezas móviles (rodamientos, cilindro de corte). Evite productos demasiado espesos que podrían atraer la suciedad.

¿El cortacésped necesita electricidad o combustible?

No, se trata de un cortacésped manual de empuje, sin motor. Funciona únicamente mediante la fuerza de empuje, lo que lo hace silencioso y ecológico.

¿Dónde encontrar piezas de repuesto o soporte técnico?

Para piezas de repuesto y asistencia técnica, visite el sitio web www.vevor.com/support. La garantía es electrónica; el certificado está disponible en línea. Conserve el comprobante de compra.

MANUAL DE USUARIO HS-GT1603B Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software de nuestro producto.

ADVERTENCIA:

Lea este material antes de usar este producto. De lo contrario, podría sufrir lesiones graves.

Precauciones de montaje

1. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar riesgos.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje si está cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados correcta y completamente.
7. Ensamble sobre una superficie plana, nivelada, dura y lisa capaz de soportar de manera segura el cortacésped de empuje.
8. Para obtener más información sobre las piezas que se enumeran en las siguientes páginas, consulte el diagrama de montaje de este manual. Desembale y separe todas las piezas en un área de trabajo limpia.

Precauciones de uso

1. NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños jueguen con él ni se acerquen.
3. No exceda las capacidades de peso especificadas.
4. Úselo únicamente según lo previsto.
5. Inspeccione antes de cada uso; no lo utilice si las piezas están dañadas.

GUARDE ESTE MANUAL

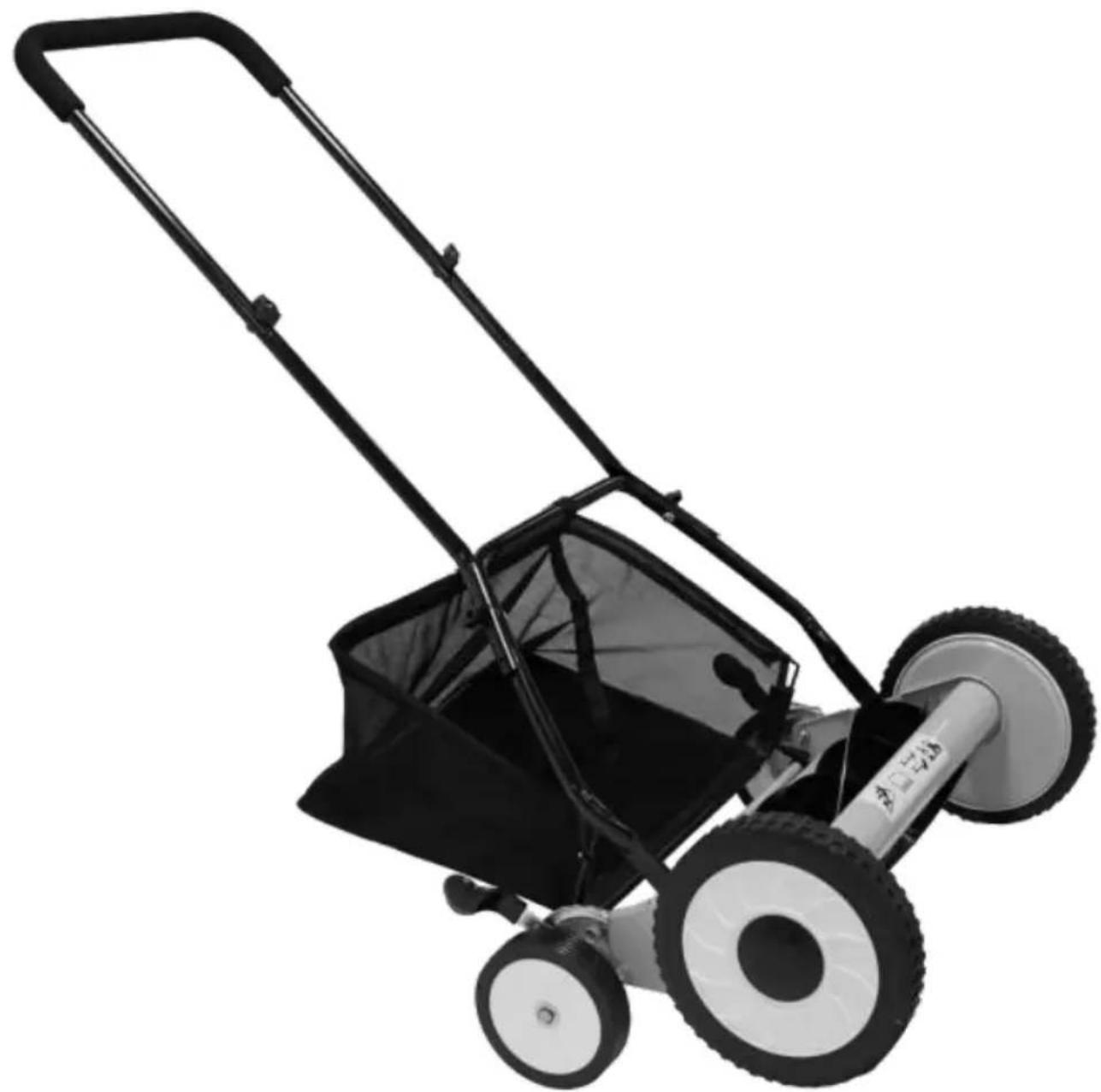

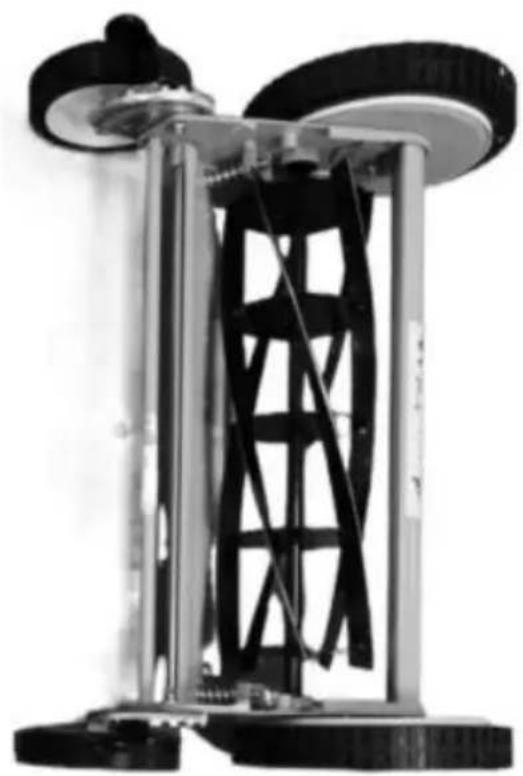

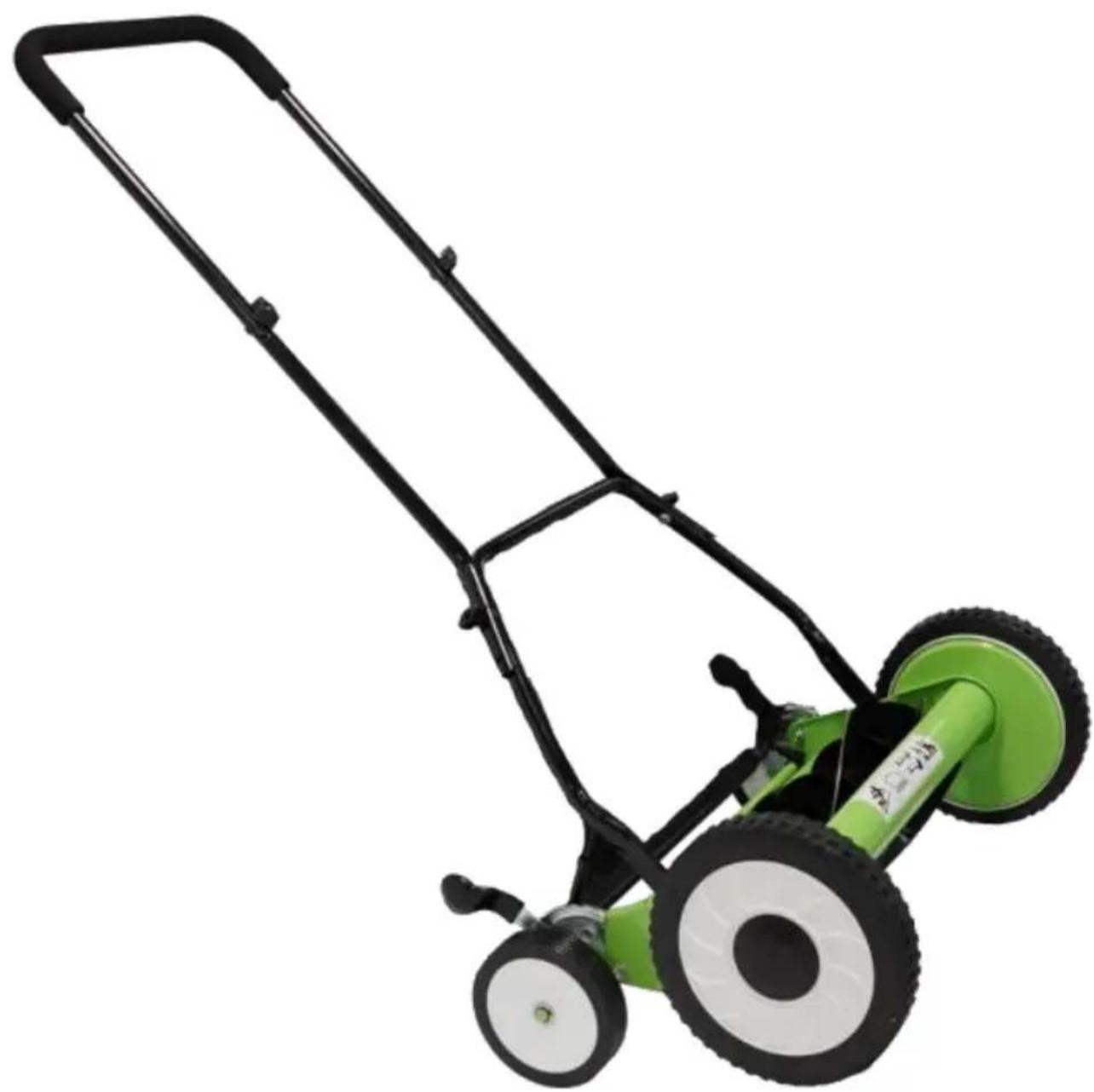

LISTA DE PIEZAS

Retire las perillas y tornillos de plástico de las barras laterales y de un lado para usarlos más adelante.

Instrucciones de montaje:

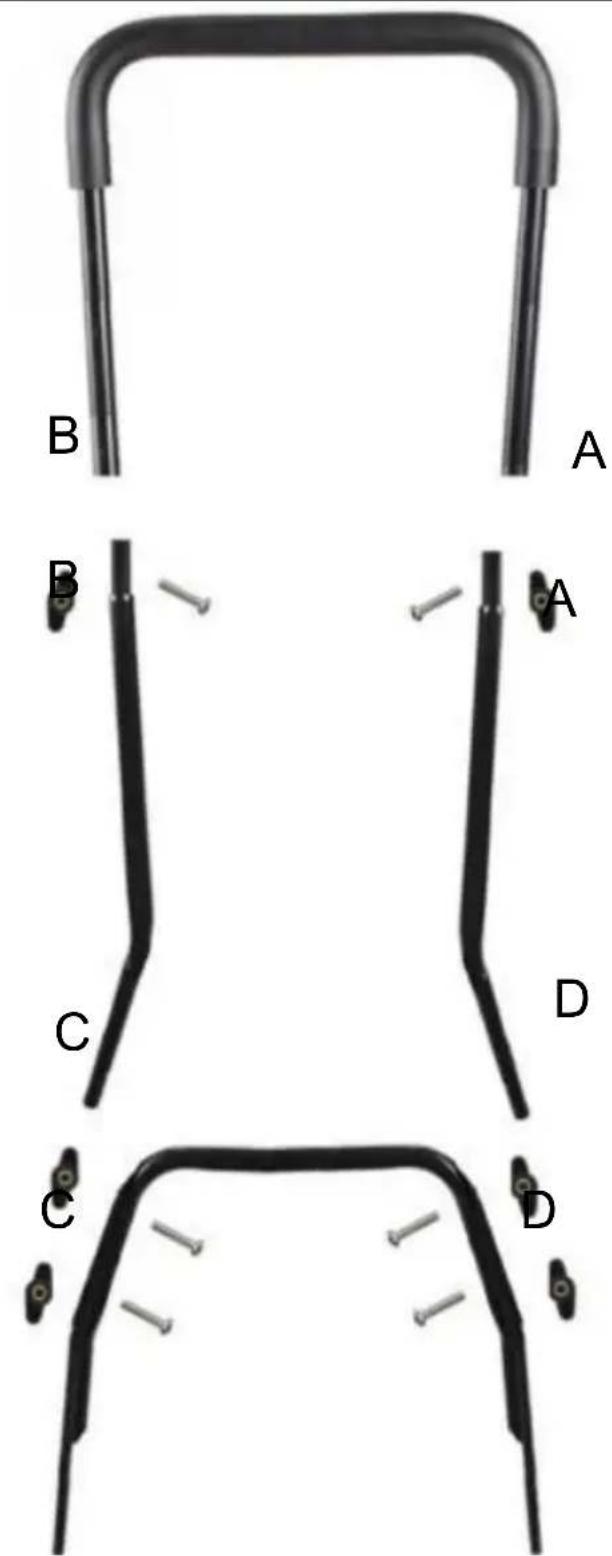

1. Fije la parte superior del mango con agarre de espuma a las barras laterales usando las perillas y pernos provistos en los puntos A y B.
2. Coloque la barra inferior del mango (etiquetada como puntos) en la parte inferior de la cortadora de césped.
3. Fije las barras laterales a las barras inferiores del mango usando

perillas, pernos y arandelas provistos en los puntos etiquetados.

Ensamble las barras inferiores del mango con el cortacésped de

con carrete.

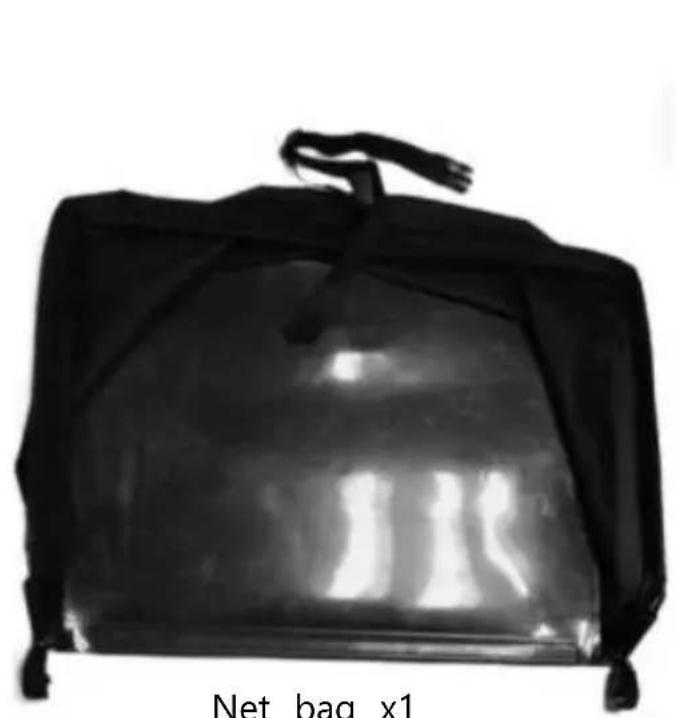

Coloque la bolsa de red en el cortacésped de empuje con carrete.

Pautas de seguridad para cortadoras de césped manuales

Nunca coloque las manos, los dedos ni los pies dentro

del carrete. Aunque esta cortadora no está impulsada por un motor cuando las ruedas giran, el carrete gira y puede cortar.

Nunca corte el césped cuando esté lo suficientemente húmedo como para estar resbaladizo.

No utilice la cortadora de césped de empuje estando descalzo o con sandalias.

Camine despacio, nunca corra. Siempre mantenga un equilibrio firme al usar el cortacésped manual.

Nunca golpee ni embista intencionalmente árboles, cercas u otros objetos. Esto puede causar lesiones o dañar gravemente los mecanismos de la cortadora de césped manual.

Asegúrese de que la cortadora de césped manual esté en buen estado de funcionamiento. No intente operar esta cortadora de césped manual si está dañada. Si la cortadora de césped manual está dañada, llévela a reparar antes de usarla.

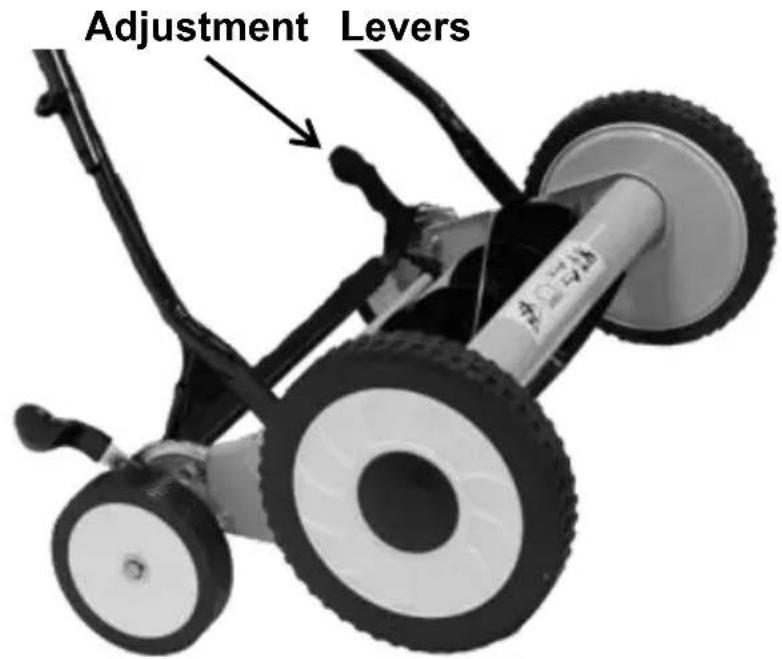

Ajustes de la altura de corte:

La altura de corte de la cortadora de empuje se puede ajustar de 4 cm moviendo las palancas de ajuste a la posición deseada.

Para lograr la posición de corte más baja, tire de las palancas de ajuste ubicadas junto a las ruedas más pequeñas una a una y muévalas a la posición más alta (posición 1).

Para lograr la posición de corte más alta, mueva las palancas de ajuste una a la vez a su posición más baja (posición 5).

NOTA: Las dos palancas de ajuste de altura deben estar en la misma posición.

Ajustes de calibración de las cuchillas de la cortadora de césped:

Las cuchillas de la cortadora de empuje se calibran de fábrica y, en general, no requieren ajustes. Sin embargo, es posible que solo sea

necesario ajustarlas si observa un corte irregular, si la cortadora es difícil de empujar o si simplemente no corta el césped. Tenga en cuenta que ajustar las cuchillas es un procedimiento muy delicado. Un giro de 1/16 se considera un ajuste importante. Siga atentamente los procedimientos a continuación.

Una calibración adecuada se logra cuando las cuchillas de corte (ver) se ajustan de manera que el carrete de corte giratorio entre en contacto de manera uniforme y apenas perceptible a lo largo de la longitud de la barra de corte, creando un efecto similar al de tijera.

ADVERTENCIA La barra de corte y las cuchillas del carrete giratorio pueden dañarse si se ajustan demasiado cerca una de la otra.

Aflojando las cuchillas

Para aflojar las cuchillas, la barra de corte debe ser alejada del carrete de corte girando los tornillos con resorte igualmente en el sentido de las agujas del reloj.

Apriete los tornillos con resorte en ambos lados del cortacésped la misma cantidad.

Apretando las cuchillas

Para apretar las cuchillas, la barra de corte debe ser acercada al carrete de corte girando los tornillos con resorte igualmente en el sentido de las agujas del reloj.

Asegúrese de apretar los tornillos con resorte.

En ambos lados de la cortadora de césped la misma cantidad.

Comprobación de los ajustes

1. Gire la cortadora de césped boca abajo.
2. Inserte un trozo de papel entre la barra de corte y las cuchillas del carrete y gire con cuidado las cuchillas del carrete con la mano.
3. Todas las cuchillas deben cortar el papel de manera uniforme a lo largo de toda la barra de corte mientras el carrete gira suavemente.
4. Si la cortadora de césped tiene un corte intermitente, se debe realizar un ajuste en los lados apropiados de las cuchillas para lograr una adecuada acción de corte.

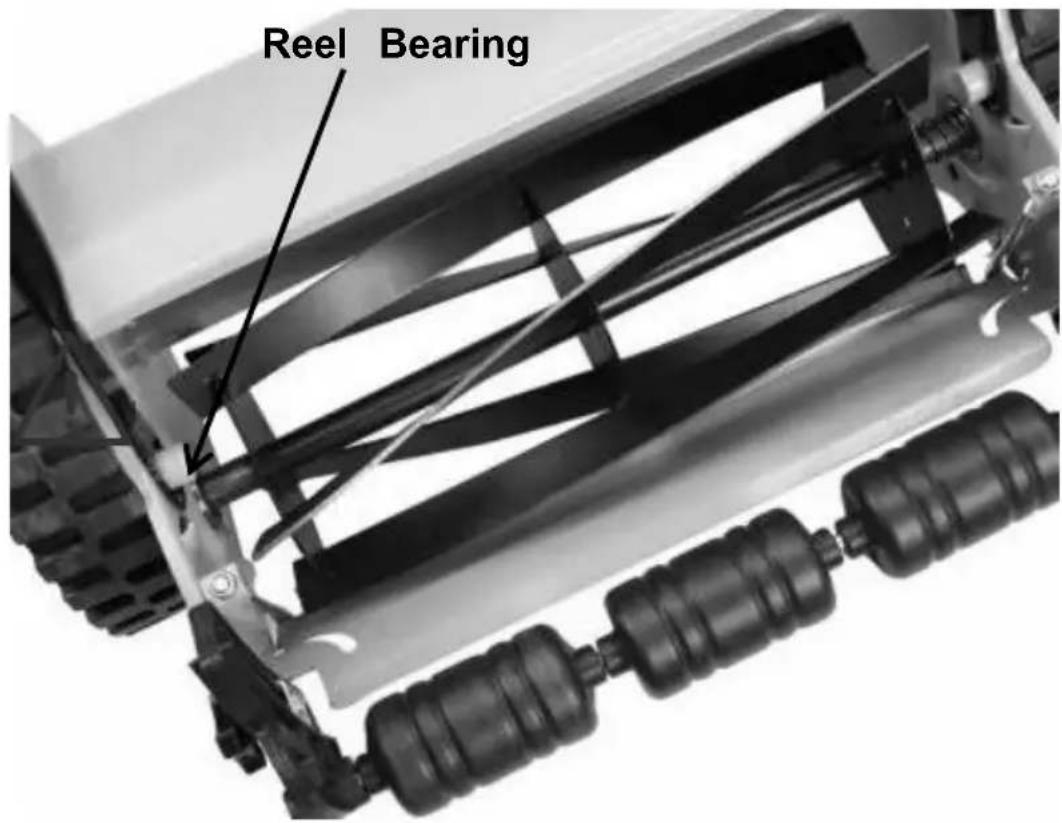

Cuidados generales

Para prolongar la vida útil de la cortadora de césped, guárdela durante inclemencias del tiempo. Se requiere un cuidado mínimo para garantizar su correcto funcionamiento. Para evitar daños en la cortadora o las cuchillas, mantenga el área a cortar libre de residuos. Para obtener mejores resultados, aplique regularmente aceite o lubricante al carrete de corte, los rodamientos y otras piezas móviles de la cortadora.

Mantenga la barra de corte y la cuchilla del carrete libres de residuos.

Modelo	HS-GT1603B
Ancho de corte	18 pulgadas /450 mm
Rango de altura de corte	1,37~2,44 pulgadas/35~62 mm

Esta cortadora de césped manual tiene una altura de cuchilla ajustable de 1,37 "- 2,44 ". Capaz de cortar césped de hasta pulgadas de alto y es menos eficaz en césped más alto.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
