BEDIENUNGSANLEITUNG HS-GT1603B Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einflu von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Spindelmäher sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen sie.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazitäten.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose ode beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

PARTS LIST

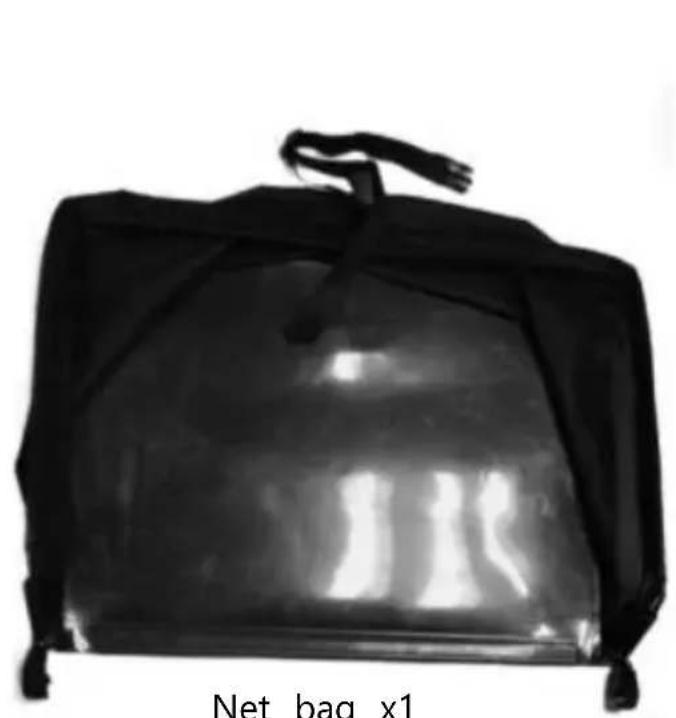

Net bag x1

Entfernen Sie die Kunststoffknöpfe und -schrauben von den Seiten und legen Sie sie für die spätere Verwendung beiseite.

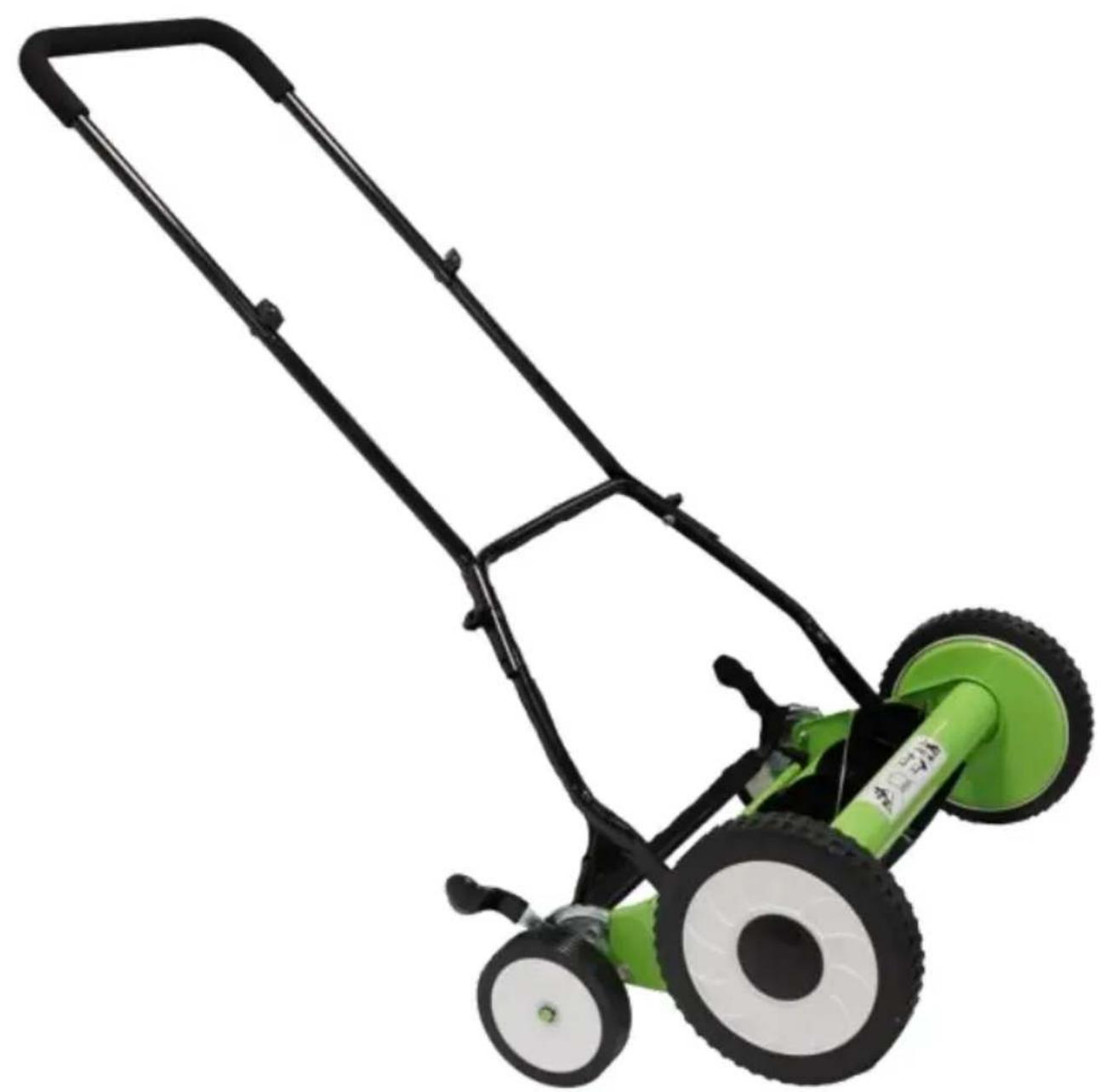

Montageanleitung :

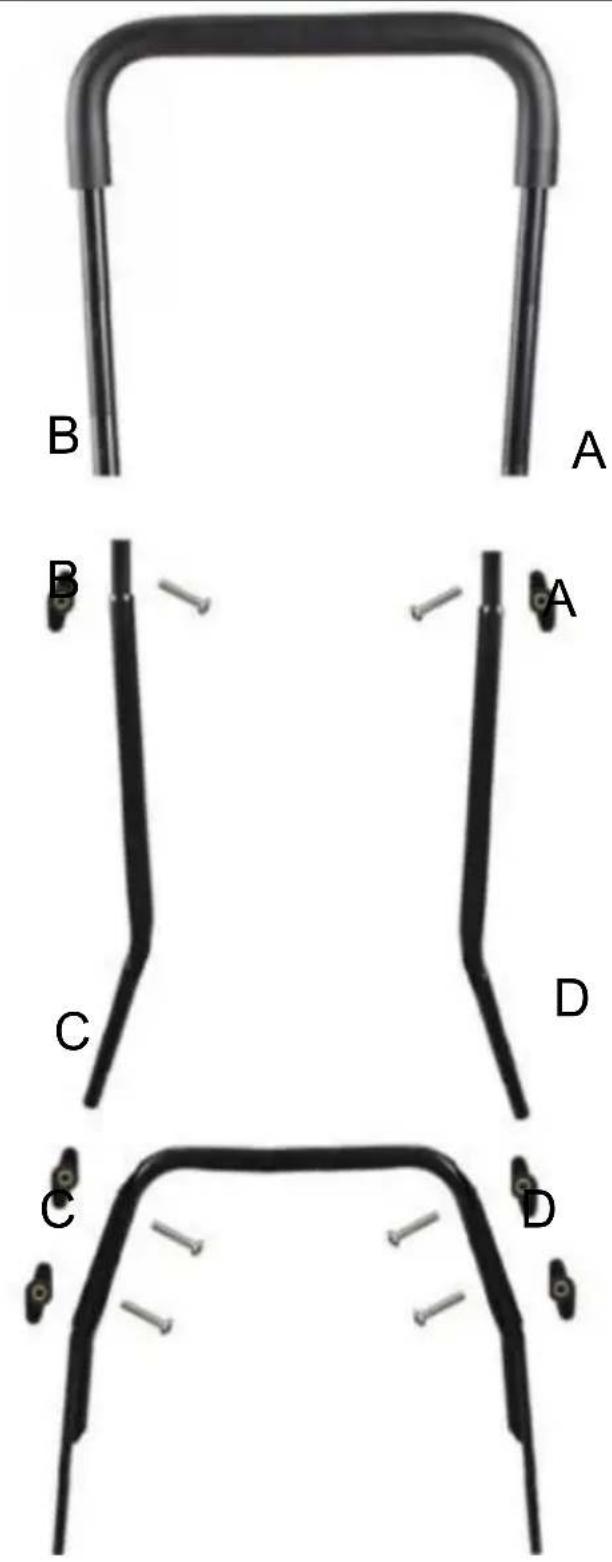

1. Befestigen Sie das Griffoberteil mit Schaumstoffgriff mit den mitgelieferten Knöpfen und Schrauben an den gekennzeichneten Pu A und B an den Seitenstangen.
2. Befestigen Sie die untere Griffstange (mit den Punkten C und gekennzeichnet) am Mäher.
3. Befestigen Sie die Seitenstangen mit den mitgelieferten Knöpfen

Schrauben und Unterlegscheiben an den gekennzeichneten Punkten und C an den unteren Stangen des Griffs.

Montieren Sie die unteren Griffstangen am Spindelmäher.

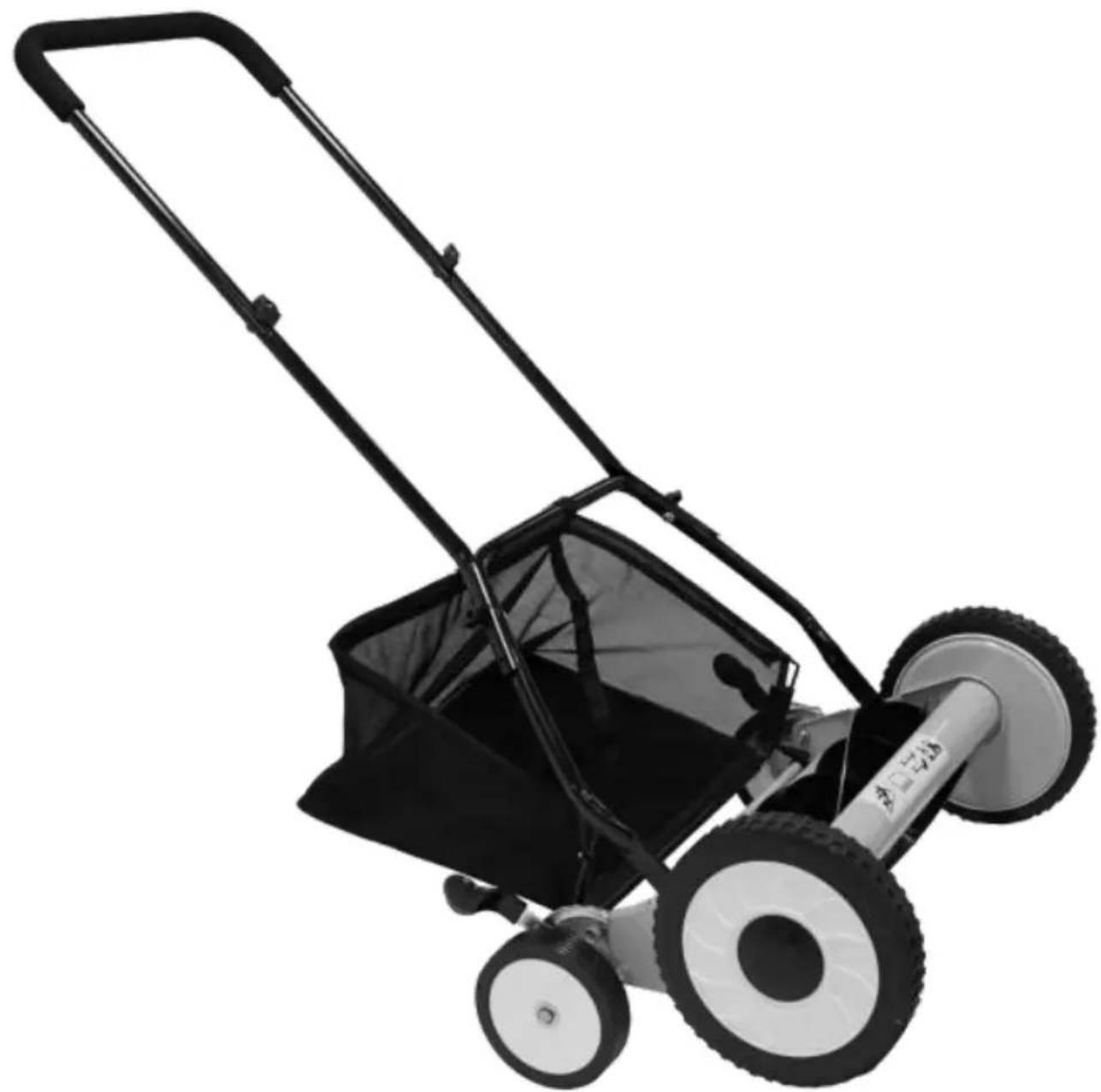

Montieren Sie den Netzbeutel am Spindelmäher.

Sicherheitsrichtlinien für Rasenmäher

Halten Sie niemals Hände, Finger oder Füße von der Sp

fern. Obwohl dieser Rasenmäher nicht von einem Motor angetrieben wird, dreht sich die Spindel des Rasenmähers wenn sich die Räder drehen, und kann schneiden.

Mähen Sie niemals, wenn das Gras so nass ist, dass es ist.

Benutzen Sie den Rasenmäher nicht barfuß oder mit San

Gehen Sie langsam, rennen Sie niemals. Achten Sie beim Arbeiten mit dem Rasenmäher immer auf einen sicheren

Schlagen oder rammen Sie niemals absichtlich Bäume, Zäusw. Dies kann zu Verletzungen führen oder die Mechani Rasenmähers schwer beschädigen.

Stellen Sie sicher, dass sich der Spindelmäher in einem sicheren Betriebszustand befindet. Versuchen Sie nicht, de Spindelmäher zu betreiben, wenn er beschädigt ist. Lasse einen beschädigten Spindelmäher vor der Inbetriebnahme reparieren.

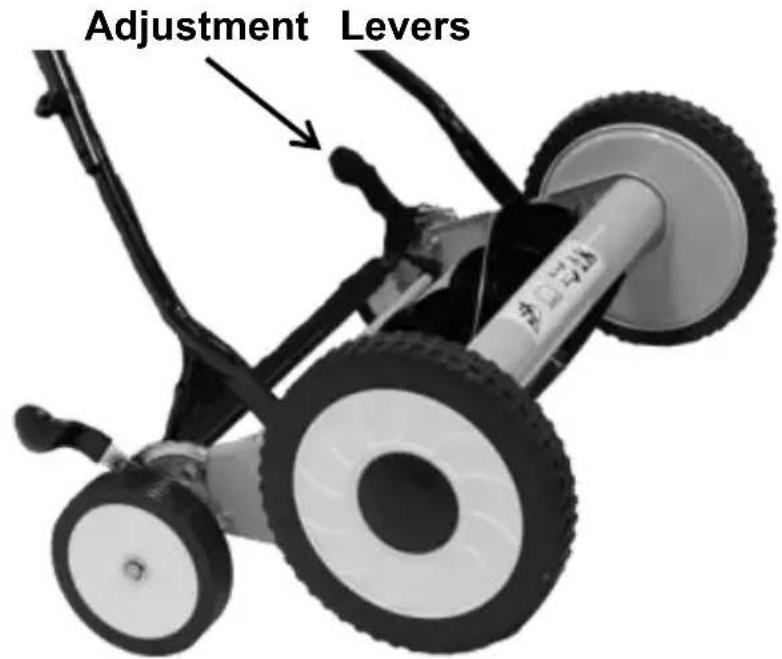

Schnitthöheneinstellung

Die Schnitthöhe des Rasenmähers kann von 1 ^3/4 - 3 Zoll eingestellt werden, indem die Höheneinstellhebel in die gewünschte Position bewe werden.

Um die niedrigste Schnittposition zu erreichen, ziehen Sie nacheinander, die Einstellhebel neben den kleineren Rädern und bewegen Sie sie in höchste Position (Position 1).

Um die höchste Schnittposition zu erreichen, bewegen Sie die Einstellhebel nacheinander in ihre niedrigste Position (Position 5).

HINWEIS: Die beiden Höheneinstellhebel müssen auf die gleiche Höhenposition eingestellt werden.

Kalibrierung der Mähklingen:

Die Klingen des Handrasenmähers werden werkseitig kalibriert undmüssen im Allgemeinen nicht nachjustiert werden . Eine Justierung kar

jedoch erforderlich sein, wenn Sie einen unebenen Schnitt bemerken, (Mäher schwer zu schieben ist oder das Gras einfach nicht schneidet beachten Sie, dass die Justierung der Klingen sehr empfindlich ist. Ein Drehung um 1/16 gilt als größere Justierung. Befolgen Sie die folgende Anweisungen sorgfältig.

Eine ordnungsgemäße Kalibrierung wird erreicht, wenn die

Schneidklingen (siehe) so eingestellt werden, dass die rotierende Schneidrolle über die gesamte Länge der Schneidleiste hinweg gar leicht und gleichmäßig in Kontakt kommt und so ein scherenartige Effekt entsteht.

WARNUNG Wenn die Schneidleiste und die rotierenden Spindelmesser zu nahe aneinander eingestellt werden, können sie beschädigt werden.

Lösen der Klingen

Zum Lösen der Messer muss der Messerbalken Spring Loaded Muss wegbewegt werden von der Schneiderolle durch Drehen der Fede belastete Schrauben gleichen im Uhrzeigersinn. Achten Sie darauf, bei federbelastete Schrauben auf beiden des Mähers um den gleichen Betrag.

Festziehen der Klingen

Zum Spannen der Messer muss der M muss sein näher an den Schneidebere Rolle durch Drehen der Federbelastete Schrauben gleichmäßig im Uhrzeigersinn.

Achten Sie darauf, die federbelasteten Schrauben festzuziehen An auf beiden Seiten des Mähers den gleichen Betrag.

r Fede Reel Blades b etrag. M re Cutting Bar

Überprüfen der Einstellungen

1. Drehen Sie den Rasenmäher um.
2. Legen Sie ein Stück Papier zwischen die Schneidleiste und die Spindelmesser und drehen Sie die Spindelmesser vorsichtig mit der Ha
3. Alle Klingen sollten das Papier über die gesamte Länge der Schneidleiste gleichmäßig schneiden, während sich die Rolle reibungslos dreht.
4. Wenn der Rasenmäher einen unterbrochenen Schnitt aufweist, sollte die Klingen auf den entsprechenden Seiten angepasst werden, um ein ordnungsgemäße Schneidwirkung zu erzielen.

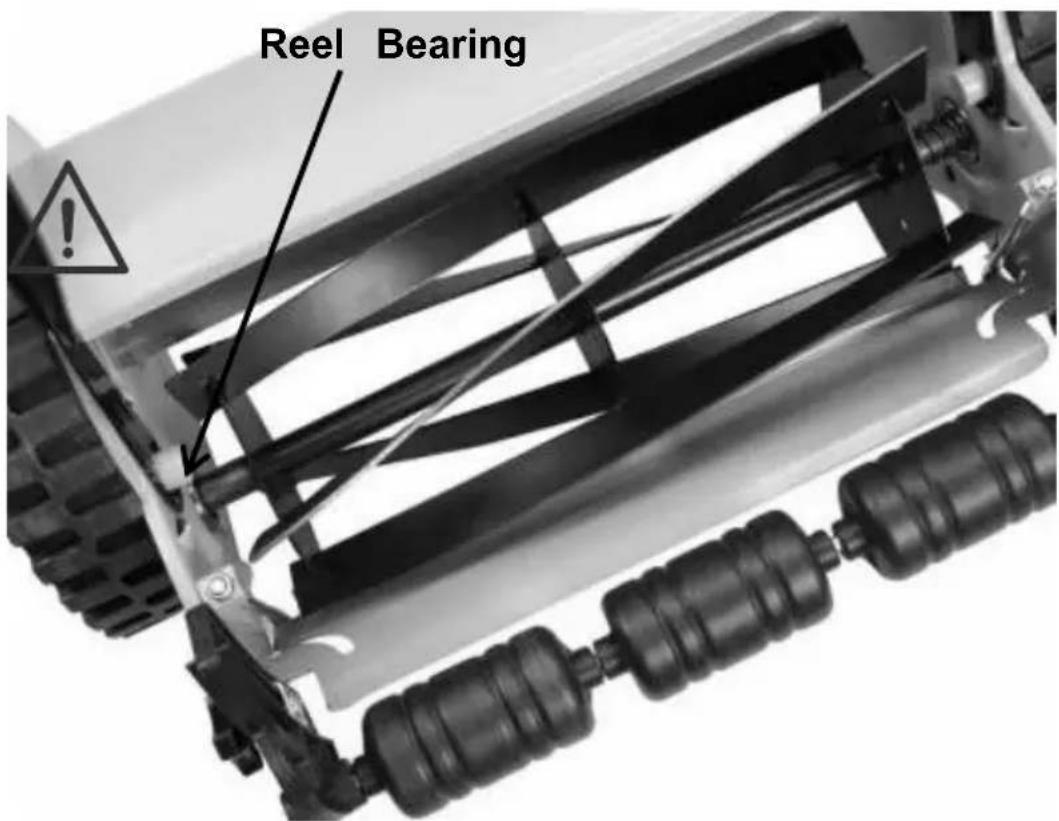

Allgemeine Pflege

Um die Lebensdauer Ihres Rasenmähers zu verlängern, lagern Sie ihn schlechtem Wetter. Für einen reibungslosen Betrieb ist nur minimale Pflege erforderlich. Um Schäden am Rasenmäher oder den Schneidmessern zu vermeiden, halten Sie die zu mähende Fläche frei Schmutz. Für optimale Ergebnisse ölen oder schmieren Sie regelmäßig die Schneidspindel, die Lager und andere bewegliche Teile des Rasenmähers.

Halten Sie Schneidbalken und Spindelmesser frei von Schmutz.

PRODUCT PARAMETER

Modell	HS-GT1603B
Schnittbreite	18 Zoll / 450 mm
Schnitthöhenbereich	1,37 ~ 2,44 Zoll/35 ~ 62 mm

Dieser Schubrasenmäher hat eine einstellbare Klingenhöhe von 1,37 "- 2,44 ". Kann Gras bis zu 4 Zoll hoch schneiden un weniger effektiv bei höherem Gras.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
