Type de produit	Serrure mécanique à code
Modèle	OL-601HD2-B-03
Marque	Vevor
Mécanisme de verrouillage	Pêne dormant mécanique
Nombre de boutons de code	10 (0-9) + touche C et Y
Longueur de mot de passe	4 à 6 chiffres
Alimentation	Aucune (mécanique)
Épaisseur de porte compatible	35 à 65 mm
Dimensions du panneau avant	Environ 160 x 65 mm (avec tapis de protection)
Matière	Acier et alliage
Fonction principale	Verrouillage et déverrouillage par code
Fonction supplémentaire	Mode toujours ouvert (passage libre)
Sens de déverrouillage	Réversible (droite/gauche)
Installation	Nécessite perçage et montage sur porte
Outils nécessaires	Tournevis, perceuse, mètre
Nettoyage et entretien	Essuyer avec un chiffon sec, éviter produits abrasifs
Sécurité	Pêne dormant verrouillable, code non ordonné
Pièces détachées fournies	Panneaux, plaques de fixation, vis, barres plates, goujons, autocollant de perçage
Réparabilité	Pièces mécaniques simples, remplacement de boutons possible
Garantie	Certificat de garantie électronique via site Vevor

FOIRE AUX QUESTIONS - OL-601HD2-B-03 Vevor

Comment définir un mot de passe sur la serrure Vevor OL-601HD2-B-03 ?

Utilisez un tournevis plat pour insérer dans la fente du bouton, poussez légèrement puis tournez de 180° pour que le point soit aligné avec le chiffre choisi. Ce bouton devient alors un chiffre du mot de passe. Le mot de passe peut comporter 4 à 6 chiffres, sans ordre précis.

Comment effacer ou réinitialiser le mot de passe ?

Appuyez sur la touche C avant de saisir le mot de passe pour réinitialiser. Pour supprimer un mot de passe existant, tournez le bouton correspondant pour que le point s'éloigne du chiffre.

Puis-je changer le sens d'ouverture de la serrure ?

Oui, le sens de déverrouillage par défaut est à droite. Pour passer à gauche, retirez le support de tringlerie d'inversion, placez le siège de liaison dans le trou carré, tournez-le de 180° dans le sens inverse des aiguilles d'une montre, puis réinsérez-le. Il faut aussi inverser le pêne de verrouillage.

Comment installer la serrure sur une porte ?

1) Percez des trous de 10 mm selon le gabarit fourni. 2) Fixez la plaque de fixation. 3) Installez l'arbre d'entraînement adapté à l'épaisseur de la porte (35-65 mm). 4) Montez les panneaux avant et arrière. 5) Vérifiez le fonctionnement avant de fermer la porte.

Que faire si la serrure ne se verrouille pas correctement ?

Vérifiez l'alignement du pêne avec la gâche. Ajustez la position de la gâche ou utilisez la plaque de verrouillage montée en surface pour les portes s'ouvrant vers l'intérieur. Assurez-vous que le pêne se déploie complètement.

Comment activer le mode toujours ouvert ?

Entrez le mot de passe correct, puis appuyez sur la poignée tout en maintenant la touche Y enfoncée. Relâchez d'abord la poignée, puis la touche Y. Le mode est alors actif : la porte s'ouvre sans code.

Comment désactiver le mode toujours ouvert ?

Maintenez la touche C enfoncée, puis appuyez sur la poignée. Le mode toujours ouvert est annulé.

La serrure nécessite-t-elle une pile ou une source d'alimentation ?

Non, cette serrure est entièrement mécanique. Aucune pile ni électricité n'est requise.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis plat, d'une perceuse avec un foret de 10 mm, d'un mètre et éventuellement d'un niveau à bulle. Le gabarit de perçage est fourni.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI OL-601HD2-B-03 Vevor

SERRURE DE PORTE MÉCANIQUE SANS CLÉ

MANUEL D'UTILISATION

MODÈLE : OL601HD2-B-01

OL601HD2-B-03

Nous continuons à nous engager à vous fournir des outils à des prix attractifs.

Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, si vous économisez réellement la moitié du prix par rapport aux grandes marques.

MODÈLE : OL601HD2-B-01/OL601HD2-B-03

(L'image est à titre indicatif uniquement ; veuillez vous référer à l'objet)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

AVERTISSEMENT :

Veuillez lire ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

Précautions de démontage :

1) Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers. 2) Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'assemblage. 3) Gardez la zone de montage propre et bien éclairée. 4) Tenez les spectateurs à l'écart de la zone pendant le montage.

NOTE :

1. La longueur de mot de passe recommandée est de 4 à 6 chiffres.
2. Appuyez sur la touche C pour réinitialiser avant de saisir votre mot de passe.
3. Le mot de passe n'a pas besoin d'être saisi dans l'ordre.
4. Le changement du mot de passe nécessite un démontage et un remplacement.

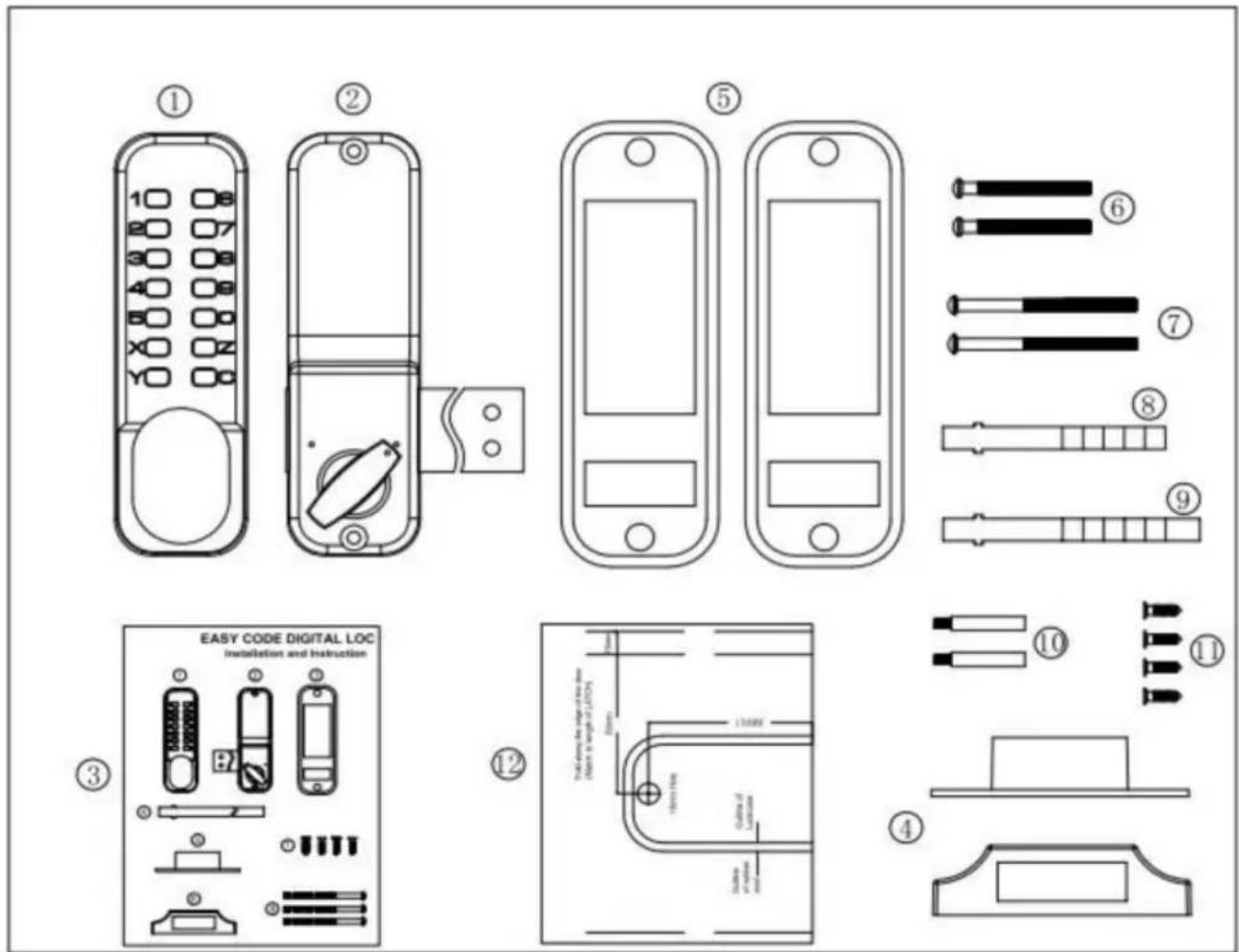

Liste des pièces

1 Panneau avant x 1, 2 Panneau arrière x 1, 3 Manuel x 1, 4 Plaque de fixation de porte x 1 jeu, 5 Tapis de protection en caoutchouc élargi (160x65mm) x 2 pièces, 6 Vis de montage M4x40mm x 2 pièces.

7 Vis de montage M4x50mm x 2 pièces. 8 Barre plate de montage 80 mm x 1 pièce. 9 Barre plate de montage 95 mm x 1 pièce. 10 Goujon solide (M5xM4x40mm) x 2 pièces. 11 Vis autotaraudeuses à tête plate à fente cruciforme (vis à bois) x 4. 12 Autocollant de perçage d'installation assistée x 1.

MODÈLE : OL601HD2-B-01/OL601HD2B-03

Processus d'installation :

1. Vérifiez que toutes les pièces fonctionnent correctement.

2 Suivez les instructions dans « Définir un mot de passe » pour définir un mot de passe. Il est recommandé de définir un mot de passe de 4 à 6 chiffres dans n'importe quel ordre.

3 Selon le sens d'ouverture de la porte, vérifiez si elle est

nécessaire de changer le sens de verrouillage de la serrure avant et de la

direction gauche/droite du pêne de verrouillage de la serrure arrière. Si vous avez besoin de changer, suivre les instructions.

4 En utilisant le verrou arrière comme référence, travaillez avec le modèle d'ouverture

pour ouvrir les trous dans la porte.

5 Installez les serrures et vérifiez que les serrures avant et arrière commutent les serrures

correctement.

AVANT L'INSTALLATION, VEUILLEZ :

1) Assurez-vous que toutes les pièces fonctionnent correctement. 2) Définir ou modifier le mot de passe « Définition/Modification des mots de passe ». Les mots de passe définis ne sont pas dans l'ordre et ne peuvent pas être répétés. La définition d'un code à 4 chiffres est la plus sûre. 3) Assurez-vous que la serrure de la porte peut être utilisée normalement après avoir défini le code. Insérez la tige carrée dans le trou carré du cylindre de serrure et tournez la tige carrée.

Le loquet peut être normalement étendu et rétracté.

Définition/modification des mots de passe

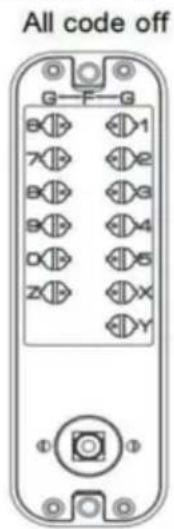

1) Au dos du corps de la serrure avec les boutons numériques, vous verrez le

bouton avec fentes, la direction de la pointe vers le centre

Cette position n'a pas de statut de mot de passe. (Voir figure 1A)

2) Si vous souhaitez définir un bouton comme mot de passe, appuyez doucement sur le bouton avec un

tournevis plat et faites-le pivoter de 180 degrés afin que le point s'aligne avec un numéro.

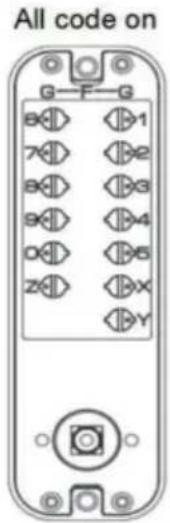

Ce bouton deviendra alors le mot de passe. Le point doit pointer vers l'extérieur, vers

« G » (voir figure 1B)

3) Pour annuler un mot de passe, appuyez doucement sur le bouton avec un tournevis plat et faites-le pivoter de 180 degrés de sorte que le point soit face au centre du corps du verrou (pointant vers « F »).

Avant d'installer la porte, mémorisez le mot de passe que vous définissez.

FIG 1A

FIG 1B

Pour définir le mot de passe :

Insérez un tournevis plat dans la fente du bouton, poussez-le légèrement dans la serrure, puis tournez-le de 180 degrés de sorte que le point sur le bouton soit proche du numéro ou

de la lettre. Ce chiffre ou cette lettre sera le mot de passe. Il n'y a pas d'ordre pour le

mot de passe. La touche C sert à effacer ou réinitialiser le mot de passe, ainsi que tous les autres chiffres.

et les lettres sont utilisées comme clés de mot de passe.

Pour supprimer le mot de passe :

Faites tourner le bouton de sorte que le point sur le bouton s'éloigne du numéro ou de la lettre.

FIG 2

Sens d'ouverture de la porte

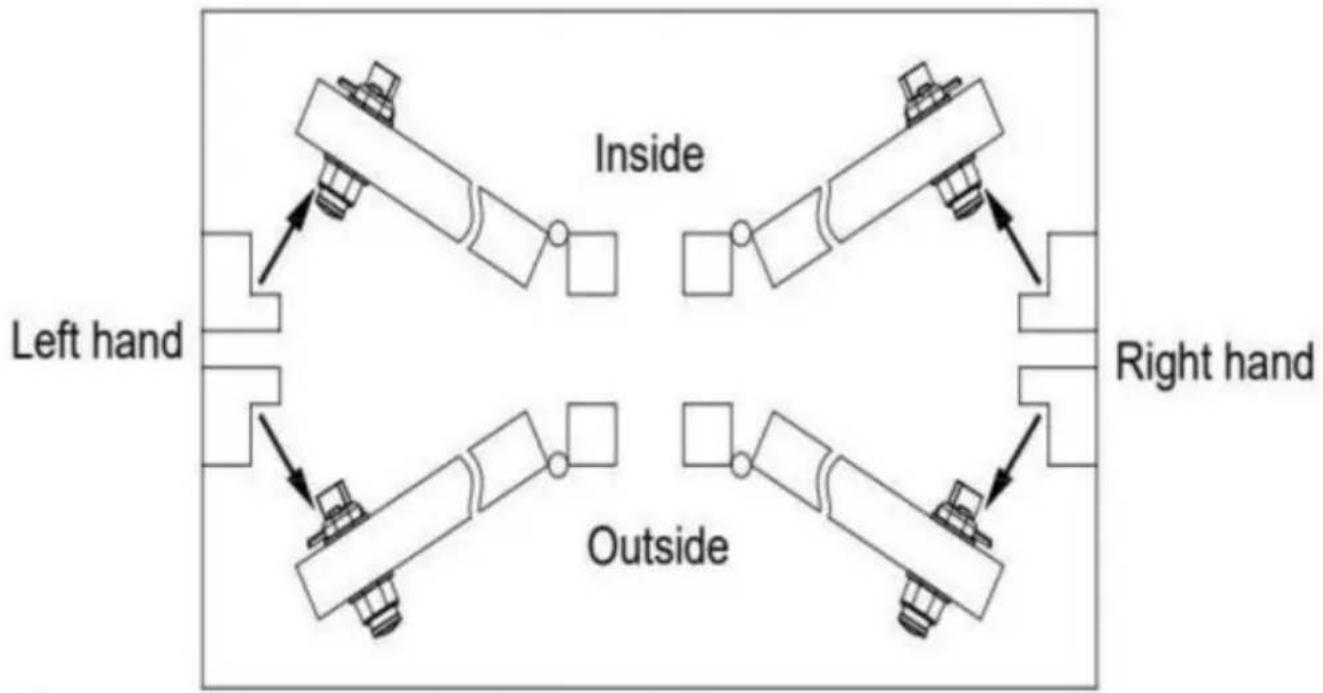

Confirmer le sens d'ouverture

Pour confirmer le sens d'ouverture de la porte, reportez-vous au schéma sur le

à droite, ce qui peut aider à déterminer si la porte s'ouvre vers l'intérieur ou

vers l'extérieur.

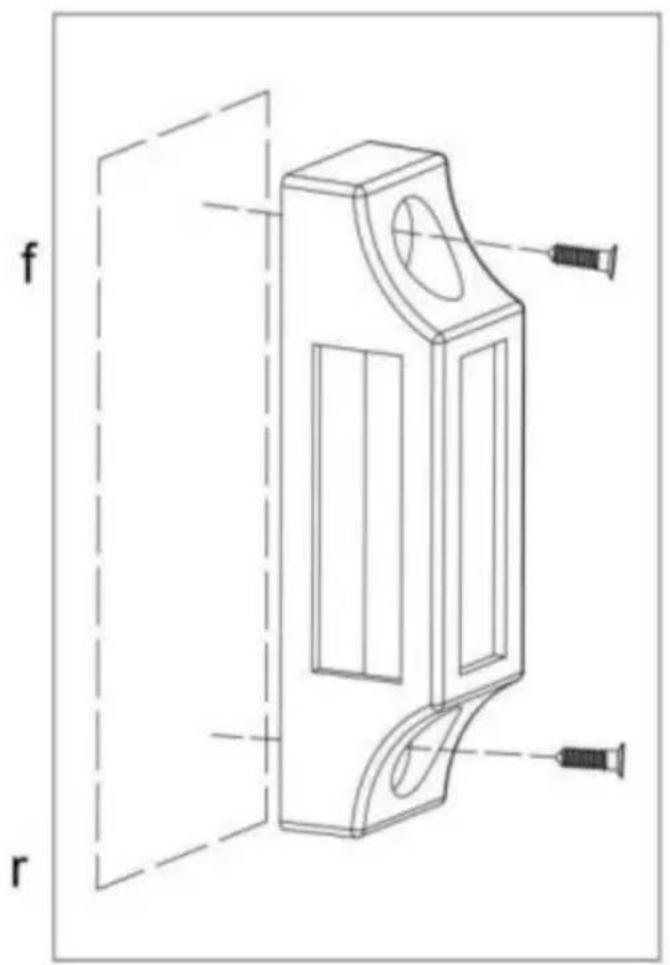

Pour les portes qui s'ouvrent vers l'intérieur, utilisez la plaque de verrouillage montée en surface pour installation.

Pour les portes qui s'ouvrent vers l'extérieur, utilisez la gâche latérale pour installation.

Modifier le sens de déverrouillage de la serrure.

Le sens de déverrouillage par défaut de la serrure à mot de passe est réglé à droite en usine. Pour l'ouvrir à gauche, vous devez inverser le sens de déverrouillage. La procédure est la suivante : 1) Tirez d'abord le support de la tringlerie d'inversion situé à l'arrière du panneau avant vers l'extérieur (Fig.A).

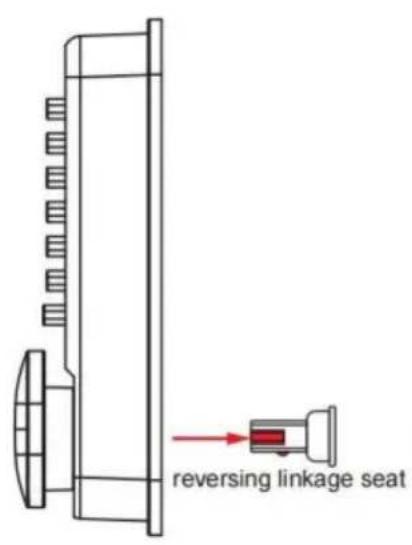

2) Placez le siège de liaison d'inversion dans le trou carré sur le panneau avant (Fig. B).

3) Tournez le siège de liaison d'inversion dans le sens des aiguilles d'une montre de 180° (Fig. C), et s'il est commuté dans le sens de déverrouillage à droite, tournez-le dans le sens inverse des aiguilles d'une montre de 180°. 4) Enfin, appuyez sur le siège de liaison d'inversion dans le trou carré sur le panneau avant (Fig. D), et l'échange de direction est terminé.

Changer la direction du boulon de verrouillage :

Le verrouillage par mot de passe est initialement configuré pour s'ouvrir à droite par défaut. Si vous en avez besoin, ajustez-le pour l'ouvrir à gauche, suivez ces étapes :

1. Retirez les 4 vis et la plaque de recouvrement à l'arrière de la serrure interne.
2. Démontez le boulon de verrouillage et retournez-le (à gauche ou à droite avec la fente du lecteur) (face vers le bas).
3. Fixez la plaque de recouvrement avec des vis, tournez le bouton et vérifiez si le boulon de verrouillage se rétracte et s'étend normalement.

Forage de positionnement

1. Appuyez l'arrière de la serrure verticalement contre la porte, en alignant une extrémité de la pêne de verrouillage avec le bord de la porte.
2. Effectuez les marquages correspondant à la position du verrou.

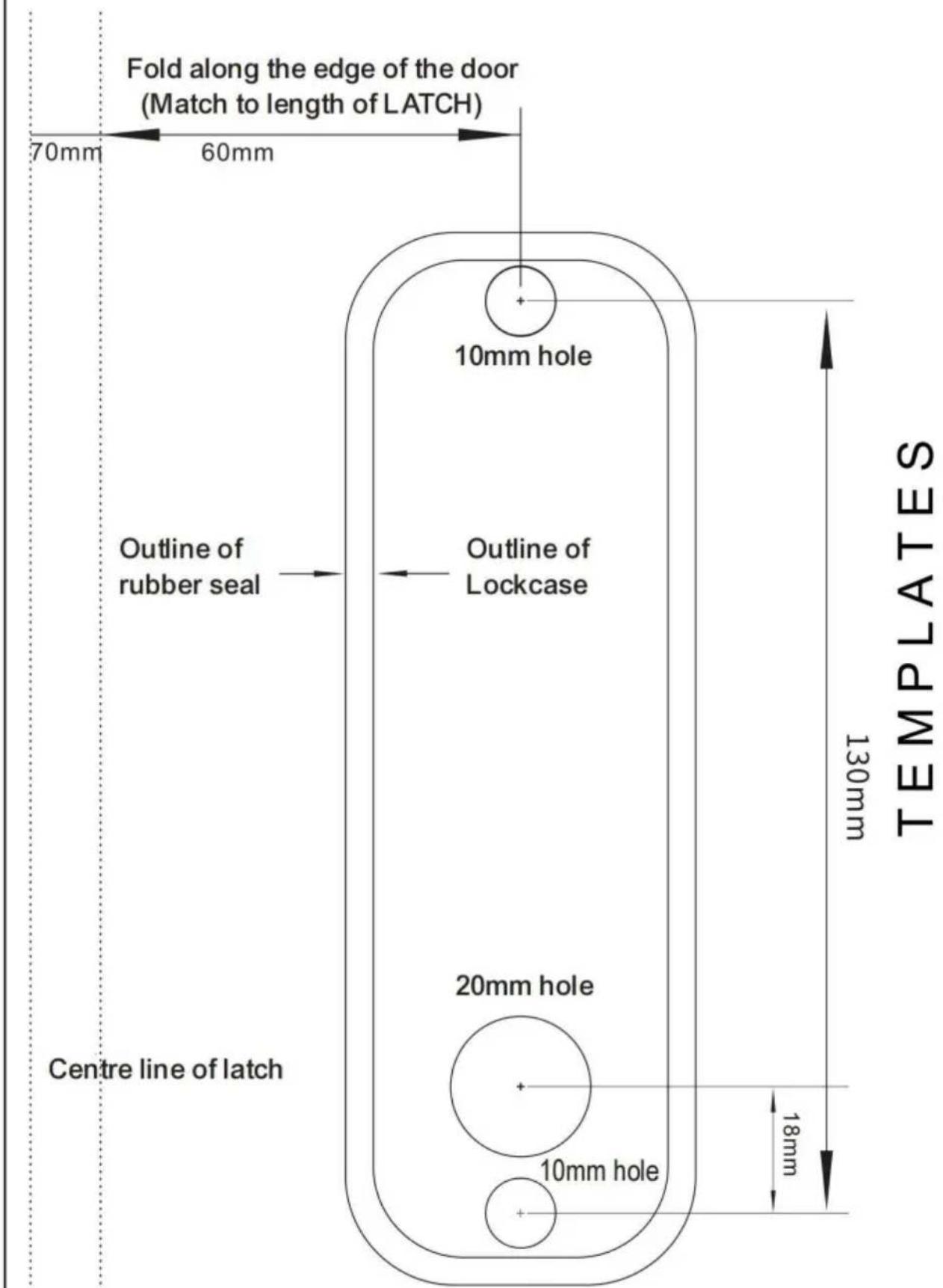

3. Utilisez le gabarit de perçage pour aligner les positions marquées, en indiquant les trous de vis et les emplacements des trous de l'arbre de transmission.
4. Percez des trous de 10 mm pour les trous de vis et un trou de 10 mm pour le trou de l'arbre de transmission.
5. S'il y a un espace plus grand entre la porte et le cadre, vous pouvez positionner la serrure de manière à ce que la face d'extrémité du boulon de verrouillage s'étende au-delà du côté de la porte, assurant un ajustement plus serré lorsque la serrure s'engage avec la gâche.

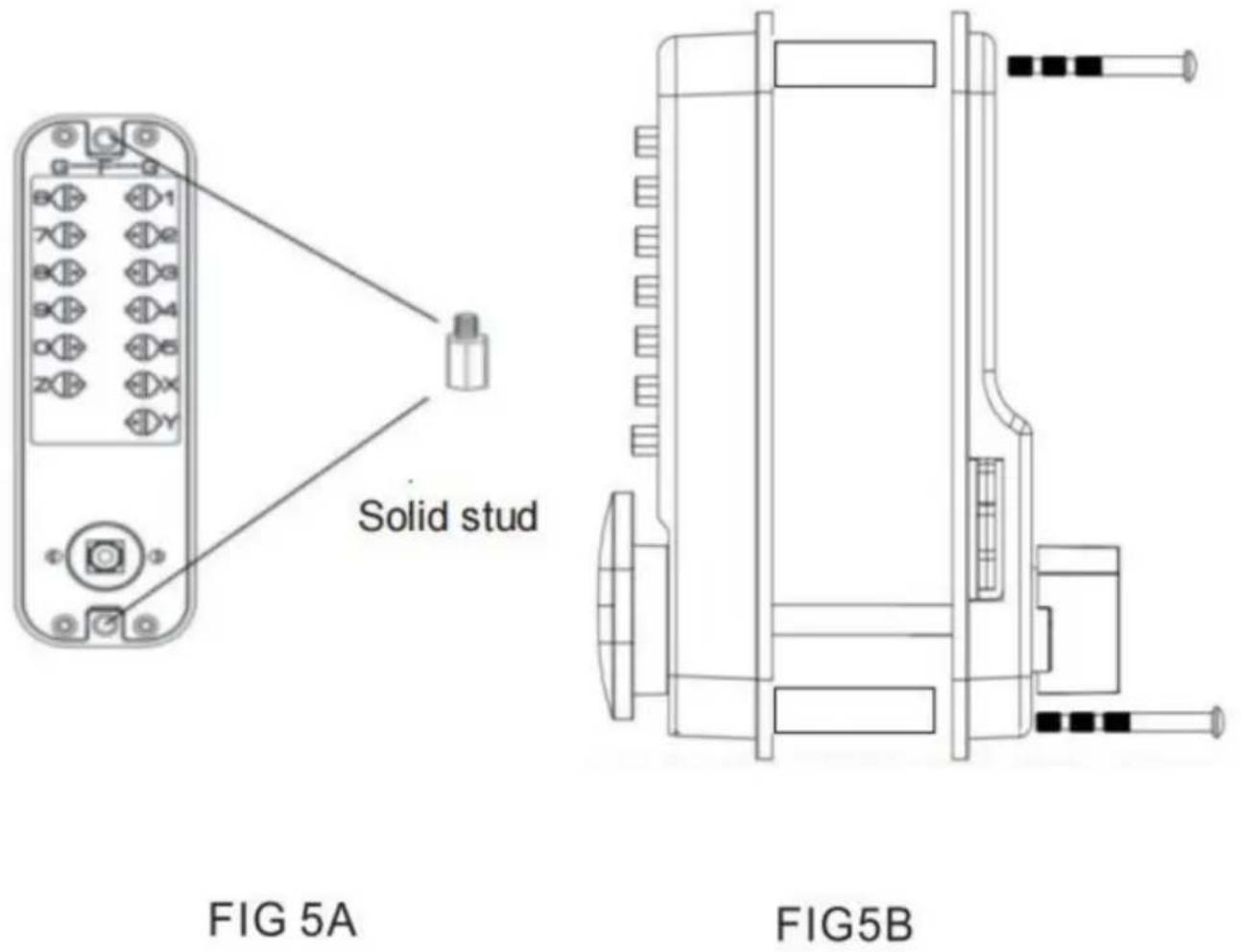

Installation et débogage 1. Tout

d'abord, vissez la vis creuse dans le trou de vis correspondant du verrou de mot de passe avant, puis sélectionnez la taille appropriée de l'arbre d'entraînement et des vis d'installation en fonction de l'épaisseur de la porte, et installez-les avec le joint en caoutchouc.

1. Ne fermez pas la porte tant que vous n'avez pas vérifié que la serrure peut être ouverte normalement avec le mot de passe. L'arbre d'entraînement est conçu pour les portes d'une épaisseur de 100

mm ou moins. 3. Une fois la serrure installée, vérifiez que les serrures avant et arrière peuvent être ouvertes et fermées normalement. Pour fermer la serrure, il n'est pas nécessaire de saisir le mot de passe. Pour l'ouvrir, appuyez sur la touche « C* » pour réinitialiser avant de saisir le mot de passe correct pour déverrouiller.

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

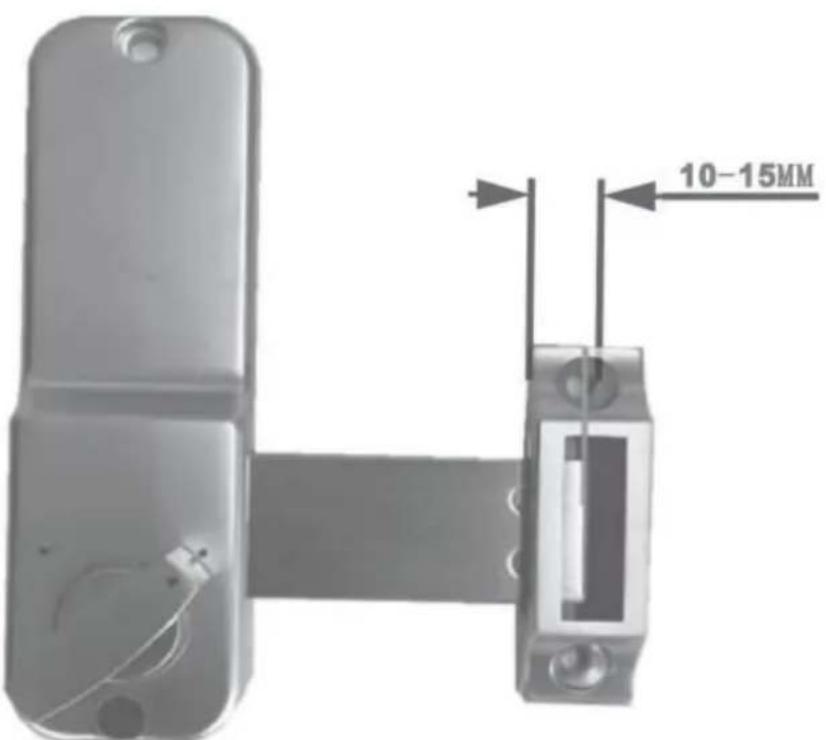

Installation du loquet de porte : le

pêne doit avoir une taille comprise entre 10 et 15 mm pour le boîtier et la plaque de verrouillage. Le positionnement du loquet de porte doit permettre au pêne de s'intégrer au loquet une fois verrouillé. Une fois la position d'installation déterminée, tracez le contour et installez-le au ras du cadre de porte.

Assurez-vous que le pêne peut s'étendre complètement lorsqu'il est verrouillé pour garantir la fonction antivol de la serrure de porte.

Commencez par fixer le loquet de la porte avec une vis et vérifiez que le pêne se déploie et se rétracte correctement. En cas de problème, des ajustements peuvent être effectués. Serrez ensuite avec deux vis.

FIG 6

Déverrouiller et verrouiller

Conseils : La touche C permet d'effacer et de réinitialiser la clé. La direction par défaut du bouton pour déverrouiller la porte est dans le sens des aiguilles d'une montre. Si vous changez la serrure pour qu'elle tourne à gauche, la direction du bouton pour déverrouiller la porte est dans le sens inverse des aiguilles d'une montre.

1) Appuyez sur le mot de passe correct, puis tournez le bouton pour ouvrir la porte. Lorsque vous saisissez le mot de passe, vous ne pouvez pas tourner le bouton. Vérifiez que les paramètres du mot de passe sont corrects ou non, et que vous avez appuyé sur la touche C avant d'appuyer sur la touche. 2) Tournez le bouton dans l'autre sens pour reverrouiller la porte. 3) Uniquement de l'extérieur, un code est nécessaire pour tourner le bouton d'ouverture. De l'intérieur, le boulon entre et sort librement avec le bouton interne.

Réglage ou annulation du mode toujours ouvert (Après avoir réglé le mode toujours ouvert, la porte peut être ouverte directement en tournant la poignée sans entrer de mot de passe)

Tout d'abord, entrez le mot de passe correct, appuyez sur la poignée et maintenez la touche Y enfoncée en même temps. Relâchez d'abord la poignée, puis relâchez la touche Y, et le mode toujours ouvert est défini.

Annuler le mode toujours ouvert : maintenez la touche C enfoncée, appuyez sur la poignée et le mode toujours ouvert sera annulé.
