BEDIENUNGSANLEITUNG OL-601HD2-B-03 Vevor
Installationsprocess:
Technischer Support und E-Garantizertifikat

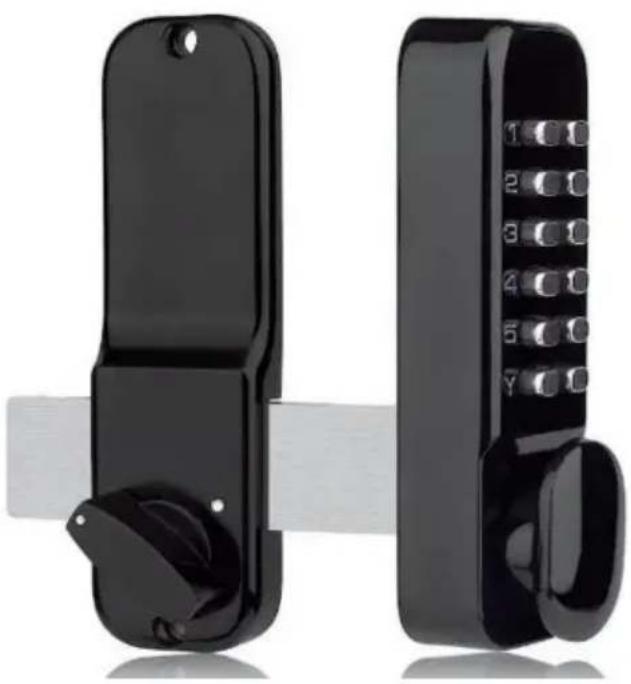

MECHANISCHES SCHLÜSSELLOSESTÜRSCHLOSS
BENUTZERHANDBUCH
MODELL:OL601HD2-B-01
OL601HD2-B-03
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisenzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.
MODELL:OL601HD2-B-01/OL601HD2-B-03

(Das Bild dient nur als Referenz; bitte beziehen Sie sich auf das tatsächliche Objekt.)
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.
⚠️ WARNING:
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schwere Verletzungen.
Vorsichtsmaßnahmen bei der Montage:
1) Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann Gefahren schaffen.
2) Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3) Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4) Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
NOTIZ:
- Die empfohlene Passwortlänge beträgt 4–6 Ziffern.
- Drücken Sie vor der Eingabe Ihres Passworts die Taste C zum Zurücksetzen.
- Das Passwort muss nicht der Reihe nach eingegeben werden.
- Das Ändern des Passworts erfordert eine Demontage und einen Austausch.

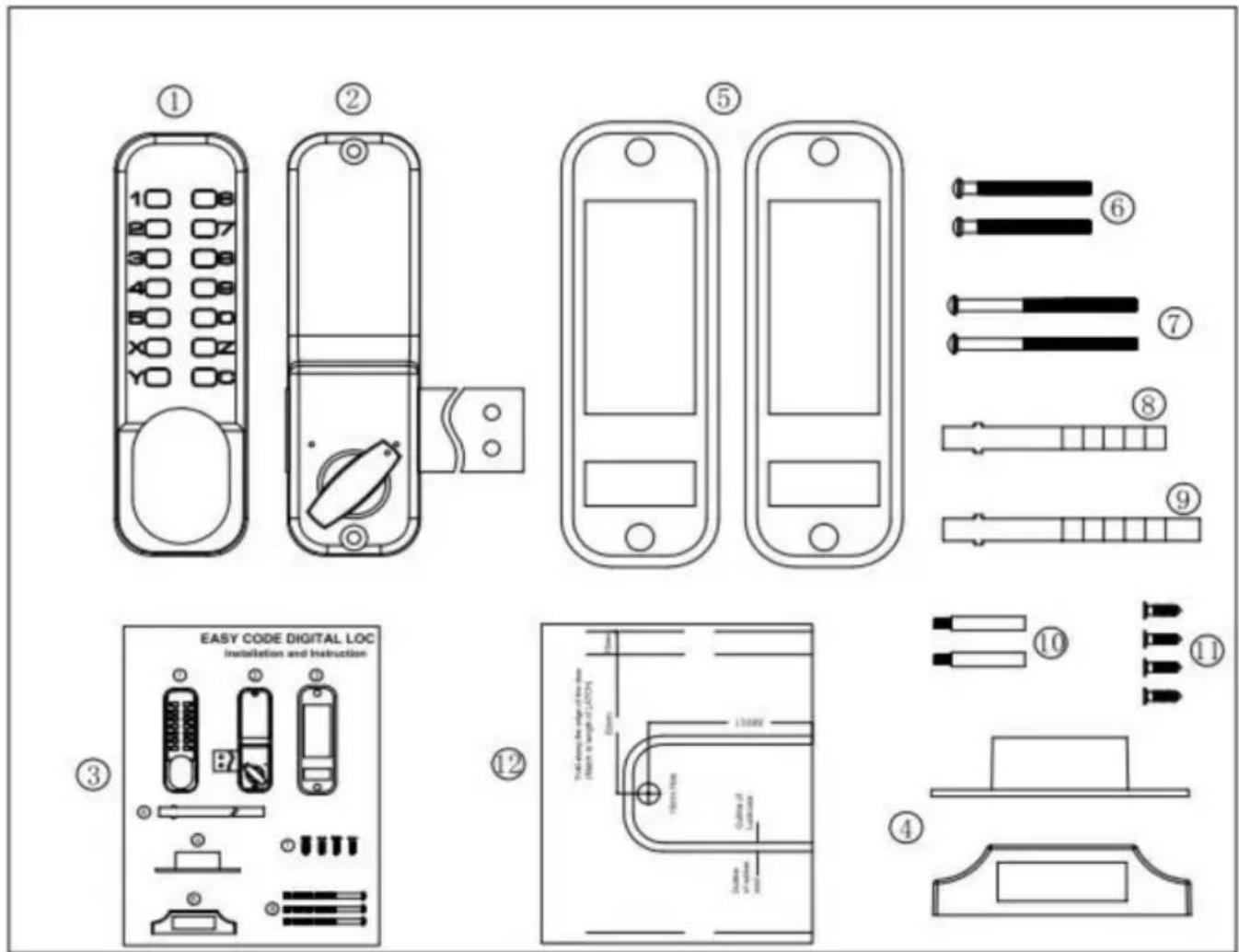

Teileliste
1 ÿ Frontplatte x 1
-
Rückseite x 1
-
Handbuch x1
4 y Türbefestigungsplatte x 1 Satz
-
Verbreiterte Gummischutzmatte (160 x 65 mm) x 2 Stück
-
Befestigungsschrauben M4 x 40 mm Stück.
-
Befestigungsschrauben M4x50mmx2 Stk.
- Montageflachstange 80 mm x 1 Stück
9, Montageflachstange 95 mm x 1 Stück - Massiver Bolzen (M5 x M4 x 40 mm) x 2 Stk.
11ÿKreuzschlitz-Blechschrauben mit flachem Kopf (Holzschrauben) x 4 - Unterstützte Installationsbohraufkleber x 1
MODELL:OL601HD2-B-01/OL601HD2-B-03

Installationsprozess:
-
Überprüfen Sie, ob alle Teile ordnungsgemäß funktionieren.
-
Befolgen Sie die Anweisungen unter „Festlegen eines Kennworts“, um ein Kennwort festzulegen.
Es wird empfohlen, ein Passwort mit 4 bis 6 Ziffern in beliebiger Reihenfolge festzulegen.
3ÿÜberprüfen Sie anhand der Öffnungsrichtung der Tür, ob sie
notwendig, die Schließrichtung des vorderen Schlosses zu ändern und die
Links-/Rechtsrichtung des Schlossriegels des hinteren Schlosses. Wenn Sie
ändern, folgen Sie den Anweisungen.
- Arbeiten Sie mit der Öffnungsvorlage, indem Sie das hintere Schloss als Referenz verwenden
um die Löcher in der Tür zu öffnen.
- Installieren Sie die Schlösser und überprüfen Sie, ob die vorderen und hinteren Schlösser Schalter Schlösser
richtig.
BITTE VOR DER INSTALLATION:
1) Stellen Sie sicher, dass alle Teile ordnungsgemäß funktionieren
2) Setzen oder ändern Sie das Passwort "Passwörter setzen/ändern". Die gesetzten Passwörter sind in keiner Reihenfolge und können nicht wiederholt werden. Am sichersten ist die Festlegung eines 4-stelligen Codes.
3) Stellen Sie sicher, dass das Türschloss nach dem Einstellen des Codes normal verwendet werden kann. Den Vierkantschaft in die Vierkantbohrung des Schließzylinders einführen und drehender quadratische Stiel.
Der Riegel lässt sich normal aus- undahren.

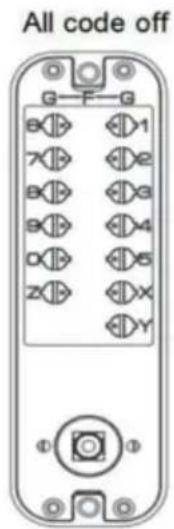

Festlegen/Ändern von Passwörtern
1) Auf der Rückseite des Schlosskörpers mit Zifferntasten sehen Sie die
Knopf mit Schlitzen, die Punktrichtung zur Mitte
In dieser Position gilt kein Kennwortstatus. (Siehe Abbildung 1A)
2) Wenn Sie eine Taste als Passwort festlegen möchten, drücken Sie die Taste vorsichtig mit einem Schlitzschraubendreher und drehen Sie ihn um 180 Grad, sodass der Punkt mit einer Zahl übereinstimmt. Diese Schaltfläche wird dann zum Passwort. Der Punkt sollte nach außen zeigen in Richtung „G“ (siehe Abbildung 1B)
3) Um ein Passwort zu löschen, drücken Sie den Knopf vorsichtig mit einem Schlitzschraubendreher nach unten und drehen Sie ihn um 180 Grad, sodass der Punkt zur Mitte des Schlosskörpers zeigt (in Richtung „F“).
Merken Sie sich vor der Installation der Tür das von Ihnen festgelegte Passwort.


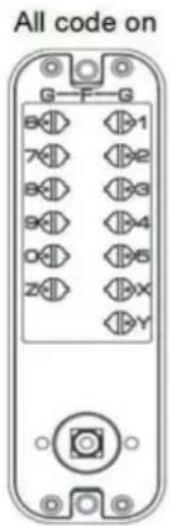

All code on G-F-G B1 72 B3 94 05 Z6 YFIG 1B
So legen Sie das Kennwort fest:
Führen Sie einen Schlitzschraubendreher in den Schlitz des Knopfes ein, drücken Sie ihn ein wenig in das Schloss und drehen Sie ihn dann um 180 Grad, so dass der Punkt auf dem Knopf in der Nähe der Zahl ist oder Buchstabe. Diese Zahl oder dieser Buchstabe ist das Passwort. Es gibt keine Reihenfolge für die Passwort. Mit der Taste C können Sie das Passwort löschen oder zurücksetzen. Alle anderen und Buchstaben werden als Passwortschlüssel verwendet.
So entfernen Sie das Kennwort:
Drehen Sie den Knopf so, dass sich der Punkt auf dem Knopf von der Zahl wegbewegt oder Brief.


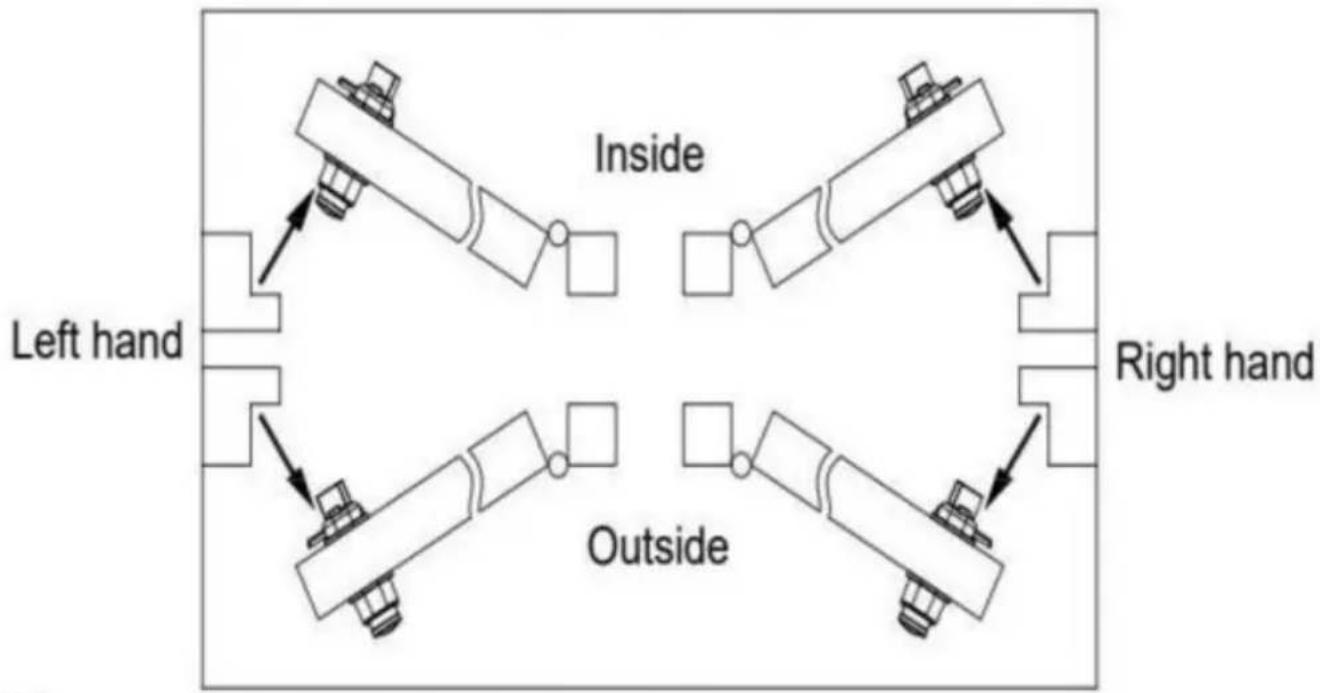

FIG 2
Türöffnungsrichtung
Bestätigen Sie die Öffnungsrichtung
Um die Türöffnungsrichtung zu bestätigen, beachten Sie das Diagramm auf der rechts, wodurch festgestellt werden kann, ob die Tür nach innen schwingt oder nach außen.
Bei nach innen aufschwingenden Türen verwenden Sie die aufgesetzte Schließplatte für Installation.
Bei nach außen aufschwingenden Türen verwenden Sie den seitlich montierten Gegenkasten für Installation.

Öffnungsrichtung des Schlosses ändern Die
Standardrichtung des Vordertürschlosses des Passwortschlosses ist werkseitig auf rechts eingestellt. Um es auf links zu ändern, müssen Sie die Öffnungsrichtung des Schlosses ändern. Gehen Sie dazu wie folgt vor: 1) Ziehen Sie zunächst die Umlenkstange an der Rückseite der Frontplatte nach außen (A)b.

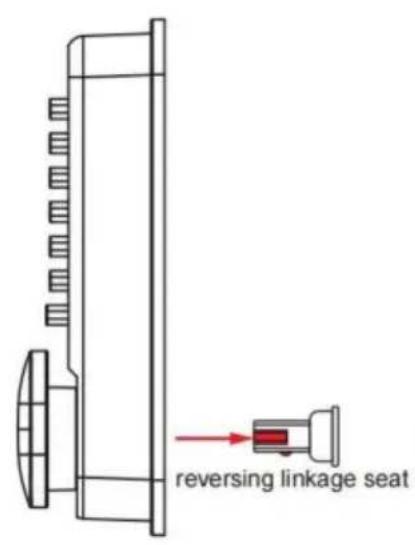

2) Setzen Sie den Sitz des Umkehrgestänges in das quadratische Loch an der Frontplatte ein (Abb. B).
3) Drehen Sie die Aufnahme des Umkehrgestänges im Uhrzeigersinn um 180° (Abbei C), Umschaltung auf die rechte Entriegelungsrichtung drehen Sie diese gegen den Uhrzeigersinn um 180°. 4) Drücken Sie abschließend die Aufnahme des Umkehrgestänges in die quadratische Öffnung an der Frontplatte (Abb. D), damit ist der Richtungswechsel abgeschlossen.

Richtung des Verriegelungsbolzensändern:
Die Passwortsperre ist standardmäßig so eingestellt, dass sie sich rechts öffnet. Wenn
Passen Sie es so an, dass es sich nach links öffnet. Gehen Sie dazu folgendermaßen vor:
- Entfernen Sie die 4 Schrauben und die Abdeckplatte auf der Rückseite des Innenschlosses.
- Den Verriegelungsbolzen demontieren und umdrehen (links oder rechts mit dem Antriebsschlitz nach unten zeigend).
- Befestigen Sie die Abdeckplatte mit Schrauben, drehen Sie den Knopf und prüfen Sie, ob der Verriegelungsbolzen fährt normal ein und aus.

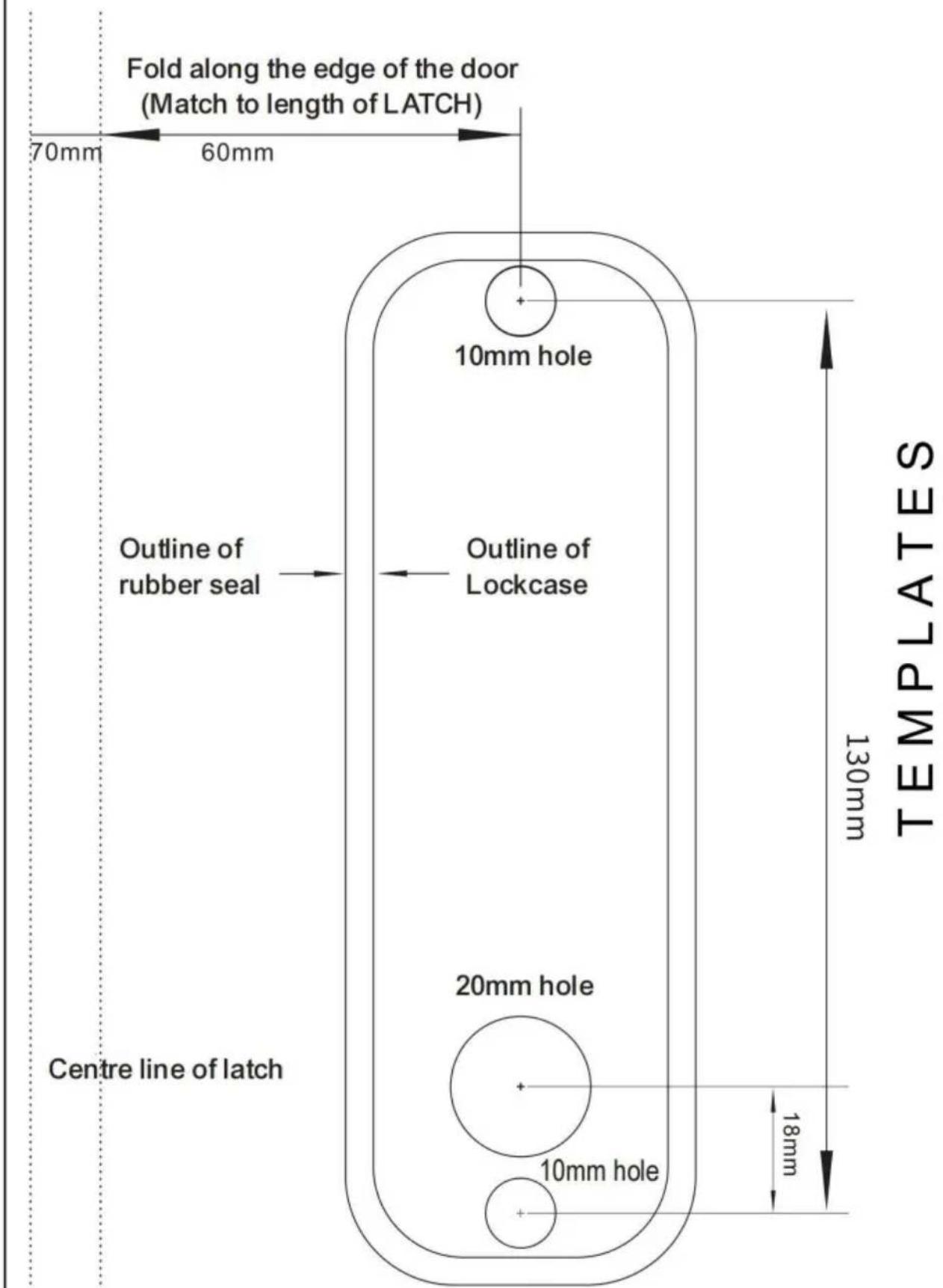

Positionierbohrungen
-
Drücken Sie die Rückseite des Schlosses senkrecht gegen die Tür, wobei Sie ein Ende des Schließbolzen mit der Türkante.
-
Machen Sie die entsprechenden Markierungen für die Position des Schlosses.
-
Verwenden Sie die Bohrschablone, um die markierten Positionen auszurichten, die die Positionen der Schraubenlöcher und Antriebswellenlöcher.
-
Bohren Sie 10-mm-Löcher für die Schraubenlöcher und 10-mm-Löcher für das Antriebswellenloch.
5.Wenn zwischen Tür und Rahmen ein größerer Spalt vorhanden ist, können Sie das Schloss positionieren so dass die Stirnfläche des Verriegelungsbolzens über die Seite des der Tür und sorgt für einen festeren Sitz, wenn das Schloss in die Schließplatte einrastet.

Installation und Fehlerbehebung

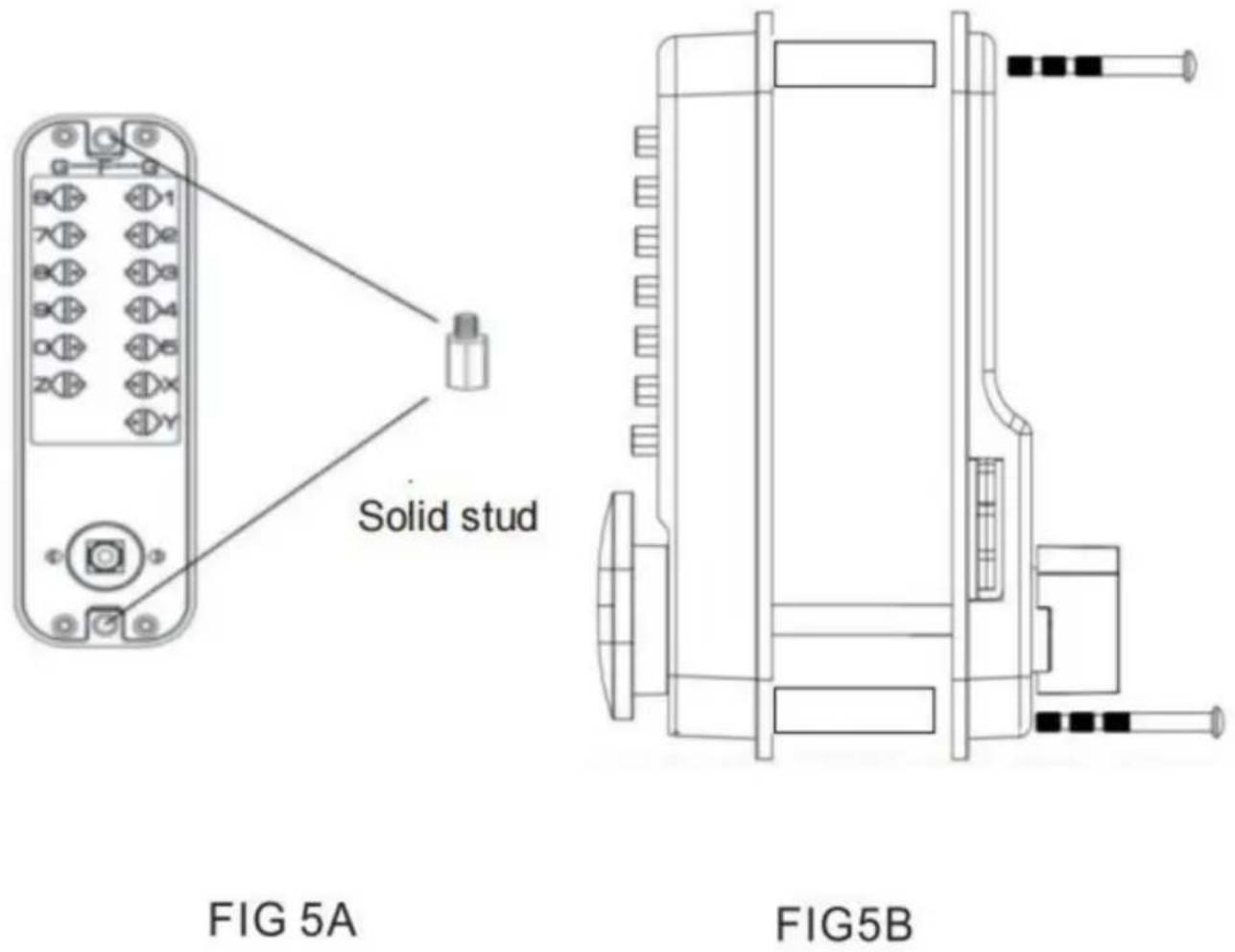

- Schrauben Sie zuerst die Hohlschraube in das entsprechende Schraubenloch des vorderen Passwortschlosses, wählen Sie dann die entsprechende Größe der
Antriebswelle und der Installationsschrauben entsprechend der Dicke der Tür aus und installierer Sie sie mit der Gummidichtung. - Schließen Sie die Tür erst, wenn bestätigt ist, dass sich das Schloss mit dem Passwort normal öffnen lässt. Die Antriebswelle ist für Türen mit einer Dicke von höchstens 100 mm ausgelegt. 3. Prüfen Sie nach der
Montage des Schlosses, ob sich die vorderen und hinteren Schlösser normal öffnen und schließen lassen. Beim Schließen des Schlosses ist keine Passworteingabe erforderlich. Drücken Sie beim Öffnen des Schlosses die Taste „C*“, um den Reset durchzuführen, bevor Sie zum Entsperren das korrekte Passwort eingeben.

| The thickness of the door | Solid stud | Screw | Flat bar |
| 35mm-42mm | (M5xM4x40mm) x 2 | M4x40 x 2 | Flat bar 80mm x 1 |
| 43mm-50mm | |||
| 51mm-58mm | M4x50 x 2 | Flat bar 95mm x 1 | |
| 59mm-65mm |

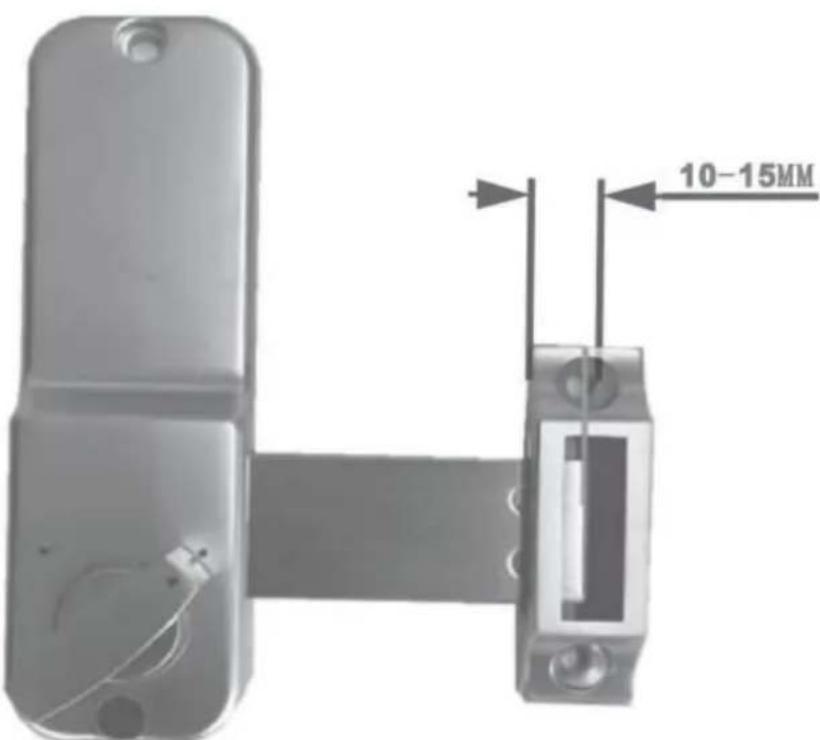

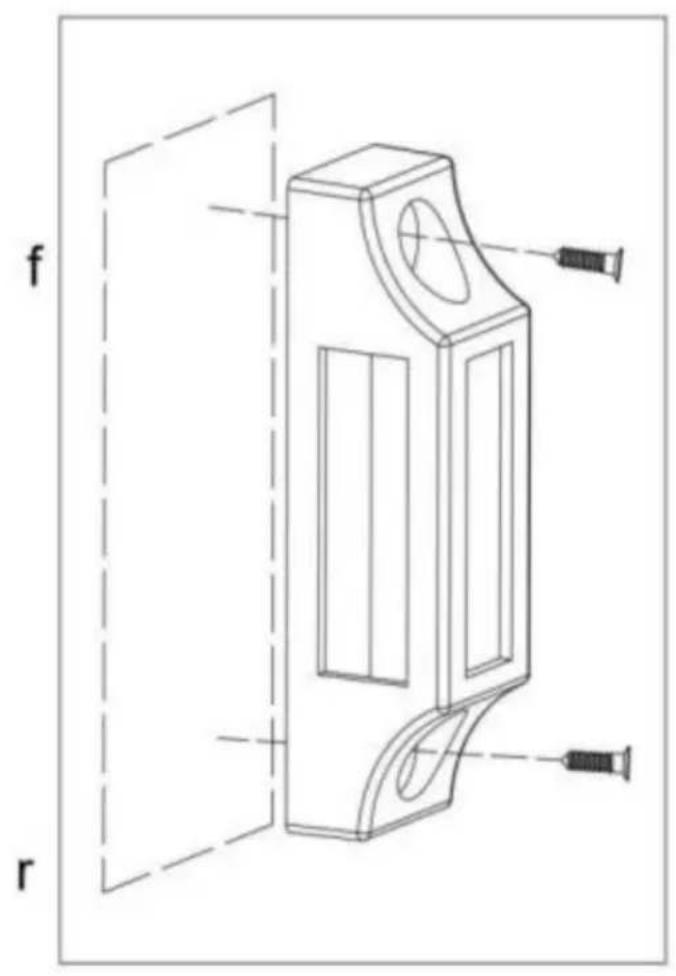

Einbau des Türriegels: Der Riegel
sollte für den Riegelkasten und die Riegelplatte einen Durchmesser von 10–15 mm haben. Die Positionierung des Türriegels muss so erfolgen, dass Riegel und Riegel im verriegelten Zustand zusammenpassen. Sobald die richtige Einbauposition bestimmt ist, skizzieren Sie diese und montieren Sie sie bündig mit defürrahmen.
Achten Sie darauf, dass der Riegel im verriegelten Zustand vollständig ausgefahren werden kann, um die Diebstahlschutzfunktion des Türschlosses zu gewährleisten.
Befestigen Sie zunächst den Türriegel mit einer Schraube und prüfen Sie, ob sich der Riegel ordnungsgemäß ein- und ausfahren lässt. Bei Problemen können Anpassungen vorgenommen werden. Ziehen Sie ihn anschließend mit zwei Schrauben fest.
Tipps: Die Taste C dient zum Löschen und Zurücksetzen der Taste. Die Standardtastenrichtung zum Entriegeln der Tür ist im Uhrzeigersinn, wenn Sie das Schloss auf Linkshänder umstellen die Knopfrichtung zum Entriegeln des Tür ist gegen den Uhrzeigersinn.
1) Drücken Sie das richtige Passwort und drehen Sie dann den Knopf zur Öffnung der Tür Richtung zum Entriegeln des Schlosses. Wenn Sie das Passwort eingeben, können Sie nicht drehen Klicken Sie auf die Schaltfläche, überprüfen Sie, ob die Kennworteinstellungen korrekt sind oder nicht, und dass Sie haben die C-Taste gedrückt, bevor Sie die Taste gedrückt haben.
2) Und drehen Sie den Knopf in die andere Richtung, um die Tür wieder zu verriegeln. 3) Nur von außen ist ein Code erforderlich, um den Knopf zum Öffnen zu drehen. Von innen Der Riegel lässt sich mit dem inneren Knopf frei ein- und ausfahren.
Einstellen oder Aufheben des Immer-Offen -Modus (Nach dem Einstellen des Immer-Offen-Modus
Im Modus „Tür öffnen“ kann die Tür direkt durch Drehen des Griffs geöffnet werden, ohne dass ein Passwort)
Geben Sie zunächst das richtige Passwort ein, drücken Sie den Griff nach unten und halten Sie die Y-Taste gedrückt gleichzeitig den Griff loslassen und dann die Y-Taste loslassen, und die
Der Immer-Offen-Modus ist eingestellt.
Immer-offen-Modus abbrechen: Taste C gedrückt halten, Griff nach unten drücken, schon wird der Immer-offen-Modusabgebrochen.

Scannen Sie den QR-Code, um das Operationsvideo zu erhalten
