Typ produktu	Mechaniczny zamek szyfrowy
Model	OL-601HD2-B-03
Marka	Vevor
Mechanizm ryglowania	Mechaniczny rygiel zapadkowy
Liczba przycisków kodowych	10 (0-9) + klawisz C i Y
Długość hasła	4 do 6 cyfr
Zasilanie	Brak (mechaniczne)
Grubość drzwi	35 do 65 mm
Wymiary panelu przedniego	Ok. 160 x 65 mm (z matą ochronną)
Materiał	Stal i stop metali
Funkcja główna	Ryglowanie i odryglowanie kodem
Funkcja dodatkowa	Tryb zawsze otwarty (swobodny przejazd)
Kierunek odryglowania	Odwracalny (prawo/lewo)
Montaż	Wymaga wiercenia i montażu na drzwiach
Wymagane narzędzia	Śrubokręt, wiertarka, miarka
Czyszczenie i konserwacja	Przetrzeć suchą szmatką, unikać środków ściernych
Bezpieczeństwo	Rygiel zapadkowy z możliwością blokady, kod nieuporządkowany
Dostarczone części zamienne	Panele, płyty montażowe, śruby, pręty płaskie, kołki, naklejka do wiercenia
Naprawialność	Proste części mechaniczne, możliwa wymiana przycisków
Gwarancja	Elektroniczny certyfikat gwarancji poprzez stronę Vevor

Często zadawane pytania - OL-601HD2-B-03 Vevor

Jak ustawić hasło w zamku Vevor OL-601HD2-B-03?

Użyj płaskiego śrubokręta, aby włożyć go w szczelinę przycisku, lekko dociśnij, a następnie obróć o 180°, tak aby punkt był wyrównany z wybraną cyfrą. Ten przycisk staje się cyfrą hasła. Hasło może składać się z 4 do 6 cyfr, bez określonej kolejności.

Jak usunąć lub zresetować hasło?

Naciśnij klawisz C przed wprowadzeniem hasła, aby je zresetować. Aby usunąć istniejące hasło, obróć odpowiedni przycisk, tak aby punkt oddalił się od cyfry.

Czy mogę zmienić kierunek otwierania zamka?

Tak, domyślny kierunek odryglowania to w prawo. Aby przejść na lewy, wyjmij wspornik odwracania, umieść łącznik w kwadratowym otworze, obróć go o 180° w kierunku przeciwnym do ruchu wskazówek zegara, a następnie włóż ponownie. Należy również odwrócić rygiel.

Jak zamontować zamek na drzwiach?

1) Wywierć otwory o średnicy 10 mm według dostarczonego szablonu. 2) Przymocuj płytę montażową. 3) Zamontuj wał napędowy odpowiedni do grubości drzwi (35-65 mm). 4) Zamontuj panele przedni i tylny. 5) Sprawdź działanie przed zamknięciem drzwi.

Co zrobić, jeśli zamek nie zamyka się prawidłowo?

Sprawdź wyrównanie rygla z zaczepem. Wyreguluj położenie zaczepu lub użyj płyty blokującej montowanej na powierzchni dla drzwi otwieranych do wewnątrz. Upewnij się, że rygiel wysuwa się w pełni.

Jak włączyć tryb zawsze otwarty?

Wprowadź prawidłowe hasło, a następnie naciśnij klamkę, przytrzymując klawisz Y. Najpierw zwolnij klamkę, a potem klawisz Y. Tryb jest aktywny: drzwi otwierają się bez kodu.

Jak wyłączyć tryb zawsze otwarty?

Przytrzymaj klawisz C, a następnie naciśnij klamkę. Tryb zawsze otwarty zostanie anulowany.

Czy zamek wymaga baterii lub źródła zasilania?

Nie, ten zamek jest w pełni mechaniczny. Nie wymaga baterii ani prądu.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować płaskiego śrubokręta, wiertarki z wiertłem 10 mm, miarki i ewentualnie poziomicy. Szablon do wiercenia jest dostarczony.

Gdzie znaleźć pomoc techniczną i gwarancję?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji.

INSTRUKCJA OBSŁUGI OL-601HD2-B-03 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

MECHANICZNY BEZKLUCZYKOWY ZAMEK DRZWI

INSTRUKCJA OBSŁUGI

MODEL: OL601HD2-B-01

OL601HD2-B-03

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnych cenach. „Zaoszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają one, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

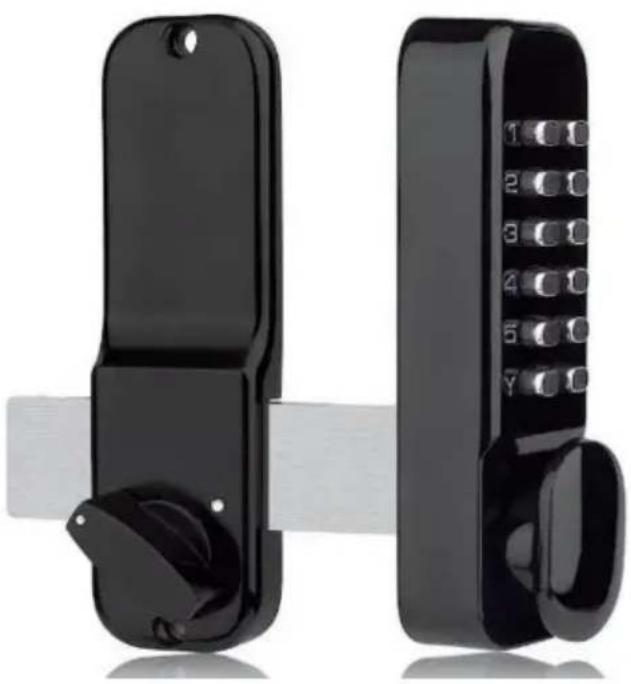

MODEL: OL601HD2-B-01/OL601HD2-B-03

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego produktu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

OSTRZEŻENIE:

Przed użyciem produktu należy zapoznać się z treścią niniejszego dokumentu. Nieprzestrzeganie tego zalecenia może skutkować

poważny uraz.

Środki ostrożności podczas montażu:

1) Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia. 2) Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. 3) Utrzymuj miejsce montażu w czystości i dobrym oświetleniu. 4) Nie dopuść, aby osoby postronne znajdowały się w pobliżu podczas montażu.

NOTATKA:

1. Zalecana długość hasła wynosi 4-6 cyfr.
2. Naciśnij klawisz C, aby zresetować, a następnie wpisz hasło.
3. Hasła nie trzeba wpisywać w kolejności.
4. Zmiana hasła wymaga demontażu i ponownego zainstalowania.

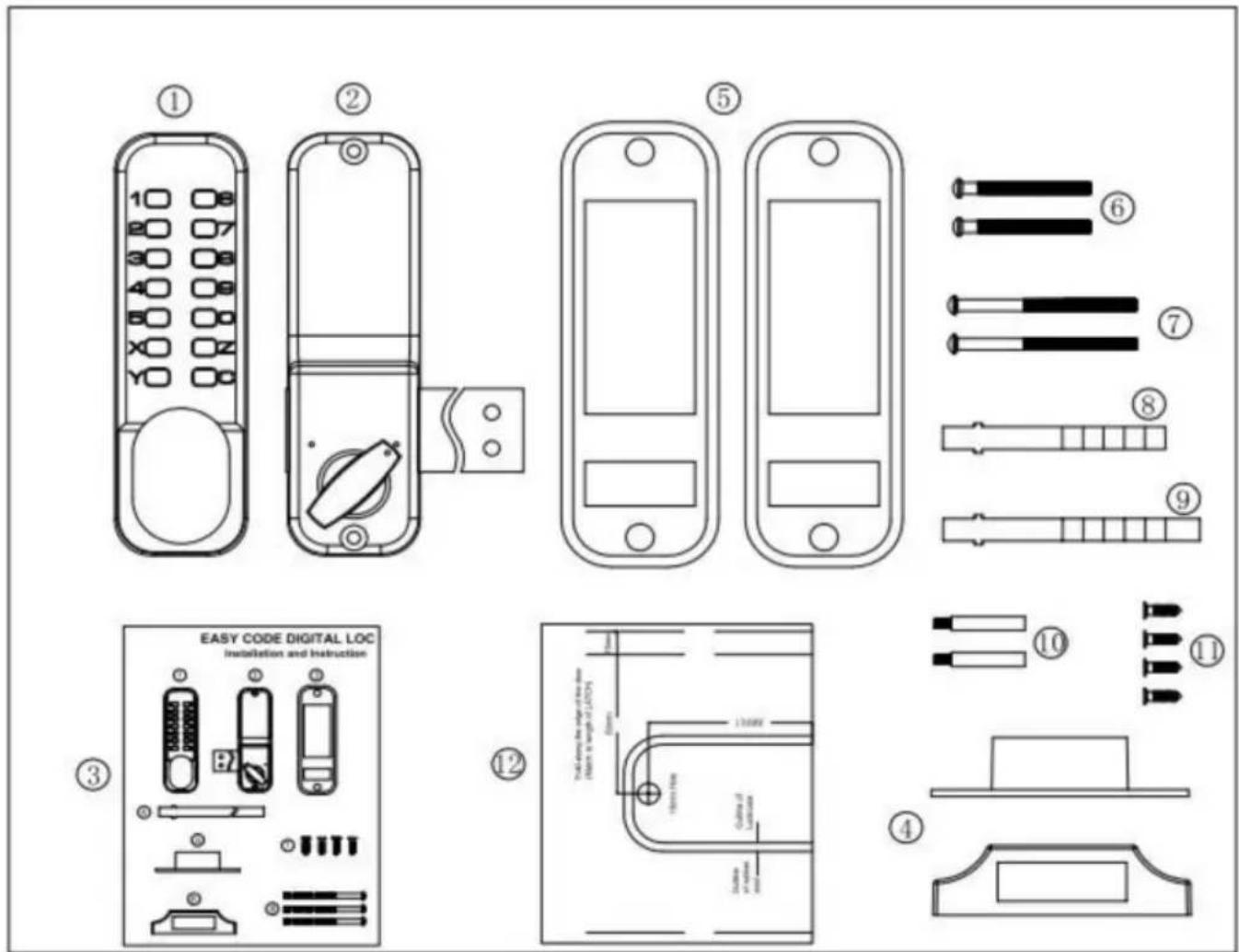

Lista części

1. Panel przedni x 1, 2 Panel tylny x 1, 3 Instrukcja x 1, 4 Płytka mocująca drzwi x 1 zestaw, 5 Poszerzona gumowa mata ochronna (160x65mm) x 2 sztuki, 6 Śruby montażowe M4x40mm x 2 szt.

7 Śruby montażowe M4x50mm x 2 szt., 8 Płaskownik montażowy 80mm x 1 szt., 9. Płaskownik montażowy 95 mm x 1 szt., 10 Szpilka pełna (M5xM4x40mm) x 2 szt., 11 Wkręty samogwintujące z łbem płaskim i gniazdem krzyżowym (wkręty do drewna) x 4, 12 Naklejka z instrukcją wiercenia instalacji wspomaganej x 1

MODEL:OL601HD2-B-01/OL601HD2-B-03

1. Sprawdź, czy wszystkie części działają prawidłowo.
2. Aby ustawić hasło, postępuj zgodnie z instrukcjami zawartymi w części „Ustawianie hasła”. Zaleca się ustawienie hasła składającego się z 4–6 cyfr w dowolnej kolejności.
3. Sprawdź, czy drzwi otwierają się prawidłowo, zgodnie z kierunkiem otwierania.

konieczna jest zmiana kierunku blokowania zamka przedniego i kierunek lewy/prawy rygla zamka tylnego. Jeśli potrzebujesz

Aby dokonać zmiany, postępuj zgodnie z instrukcjami.

1. Używając zamka tylnego jako odniesienia, pracuj z szablonem otwierania, aby otworzyć otwory w drzwiach.
2. Zainstaluj zamki i sprawdź, czy zamki przednie i tylne są zablokowane.

odpowiednio.

PRZED INSTALACJĄ PROSZĘ:

1) Upewnij się, że wszystkie części działają prawidłowo. 2) Ustaw lub zmień hasło zgodnie z sekcją „Ustawianie/Zmiana haseł”. Ustawione hasła nie są uporządkowane i nie mogą się powtarzać. Ustawienie 4-cyfrowego kodu jest najbezpieczniejsze. 3) Upewnij się, że po ustawieniu kodu możesz normalnie korzystać z zamka drzwi. Włóż kwadratowy trzpień do kwadratowego otworu cylindra zamka i przekręć trzon kwadratowy.

Zatrzask można normalnie wysuwać i chować.

Ustawianie/zmiana haseł

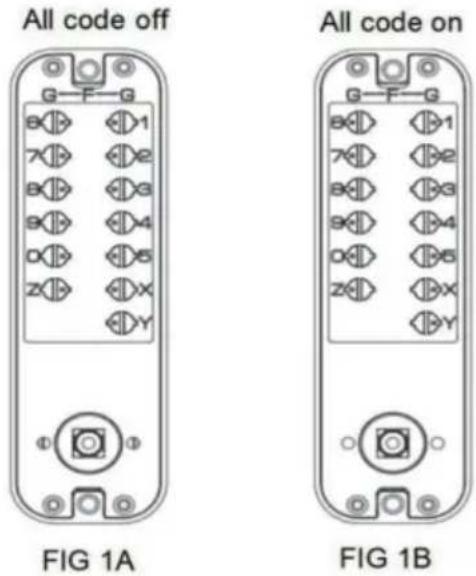

1) Na tylnej stronie korpusu zamka z przyciskami numerycznymi zobaczysz pokrętło z otworami, kierunek ostrza do środka. Ta pozycja nie oznacza statusu hasła. (Patrz rysunek 1A) 2) Jeśli chcesz ustawić przycisk jako hasło, delikatnie naciśnij przycisk za pomocą śrubokręta płaskiego i obróć go o 180 stopni, tak aby kropka pokrywała się z liczbą. Ten przycisk stanie się hasłem. Kropka powinna być skierowana na zewnątrz „G” (patrz rysunek 1B)

3) Aby anulować hasło, delikatnie naciśnij przycisk śrubokrętem płaskim i obróć go o 180 stopni, tak aby kropka była skierowana w stronę środka korpusu zamka (w kierunku litery „F”).

Przed montażem drzwi zapamiętaj ustawione hasło.

Aby ustawić hasło:

Włóż płaski śrubokręt w szczelinę przycisku, wciśnij go lekko w zamek, a następnie obróć o 180 stopni, tak aby kropka na przycisku znalazła się blisko numeru lub

litery. Ta liczba lub litera będzie hasłem. Nie ma żadnej kolejności dla

hasła. Klawisz C służy do czyszczenia lub resetowania hasła, a wszystkie inne cyfry i litery są używane jako klucze do hasła.

Aby usunąć hasło:

Obróć przycisk tak, aby kropka na przycisku przesunęła się od liczby lub litery.

Kierunek otwierania drzwi

Potwierdź kierunek otwierania

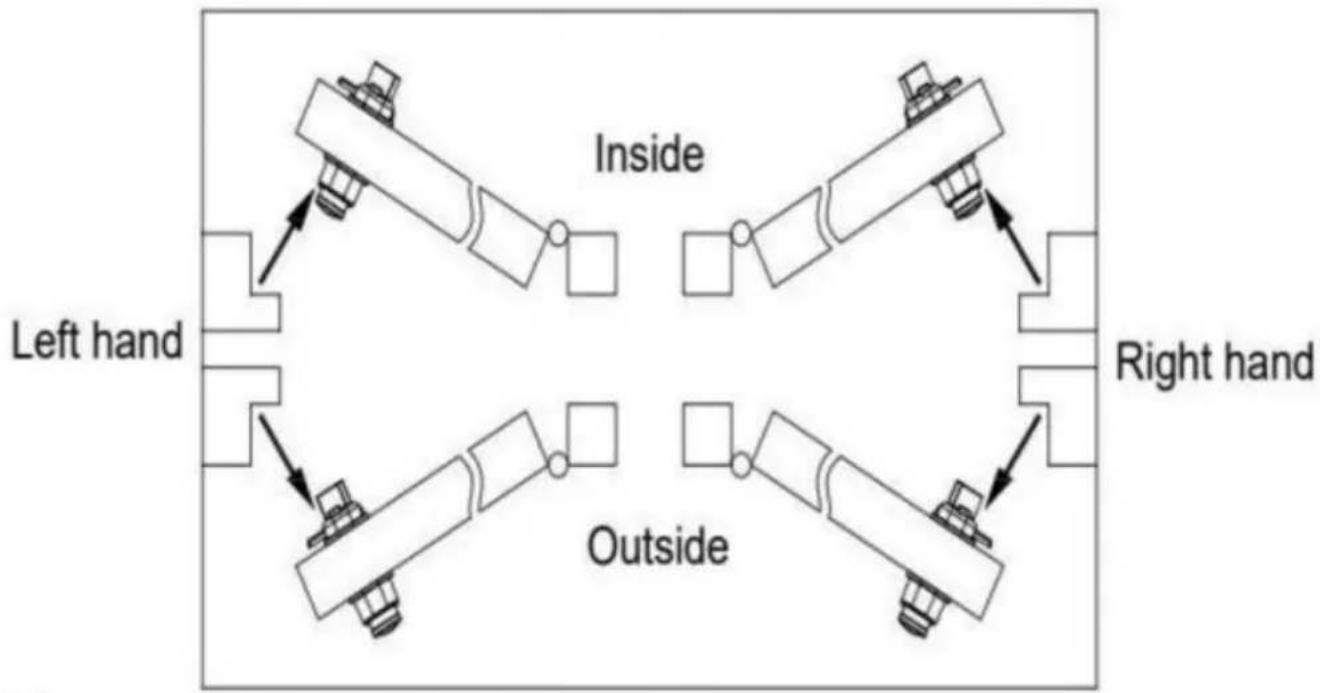

Aby potwierdzić kierunek otwierania drzwi, zapoznaj się ze schematem po prawej, który może pomóc określić, czy drzwi otwierają się do wewnątrz, czy na zewnątrz.

W przypadku drzwi otwieranych do wewnątrz należy zastosować płytkę zatrzaskową montowaną na powierzchni.

W przypadku drzwi otwieranych na zewnątrz należy zastosować skrzynkę zaczepową montowaną z boku.

Zmiana kierunku odblokowywania zamka.

Fabrycznie domyślny kierunek otwierania zamka przednich drzwi w zamku szyfrowym jest ustawiony na prawą stronę. Aby zmienić kierunek otwierania na lewą stronę, należy zmienić kierunek odblokowywania zamka. Kroki są następujące:

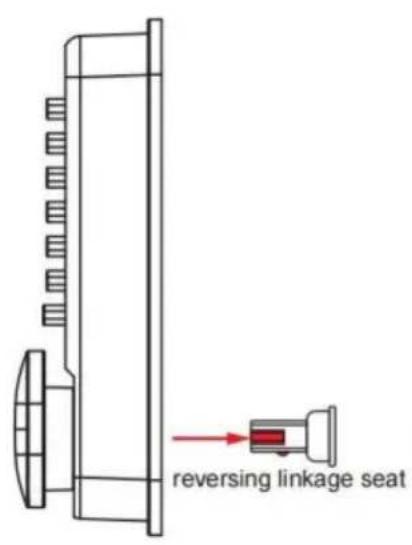

1) Najpierw wyciągnij na zewnątrz gniazdo mechanizmu zwrotnego z tyłu panelu przedniego (rys. A).

2) Umieść siedzisko mechanizmu cofania w kwadratowym otworze na panelu przednim (rys. B).

3) Obróć siedzisko mechanizmu różnicowego o 180° zgodnie z ruchem wskazówek zegara (rys. C), a jeśli przełączysz je na prawy kierunek odblokowania, obróć je o 180° w kierunku przeciwnym do ruchu wskazówek zegara. 4) Na koniec wciśnij siedzisko mechanizmu różnicowego w kwadratowy otwór na przednim panelu (rys. D), a zmiana kierunku zostanie zakończona.

Zmień kierunek rygla blokującego:

Domyślnie blokada hasłem jest początkowo ustawiona tak, aby otwierała się po prawej stronie. Jeśli potrzebujesz dostosować go do otwierania po lewej stronie, wykonaj następujące kroki:

1. Odkręć 4 śruby i zdejmij płytkę osłonową z tyłu wewnętrznego zamka.
2. Zdemontuj śrubę blokującą i obróć ją (w lewo lub w prawo, zgodnie z gniazdem napędowym) (zwrócone w dół).
3. Zabezpiecz płytkę osłonową śrubami, przekręć pokrętło i sprawdź, czy blokada działa chowa się i wysuwa normalnie.

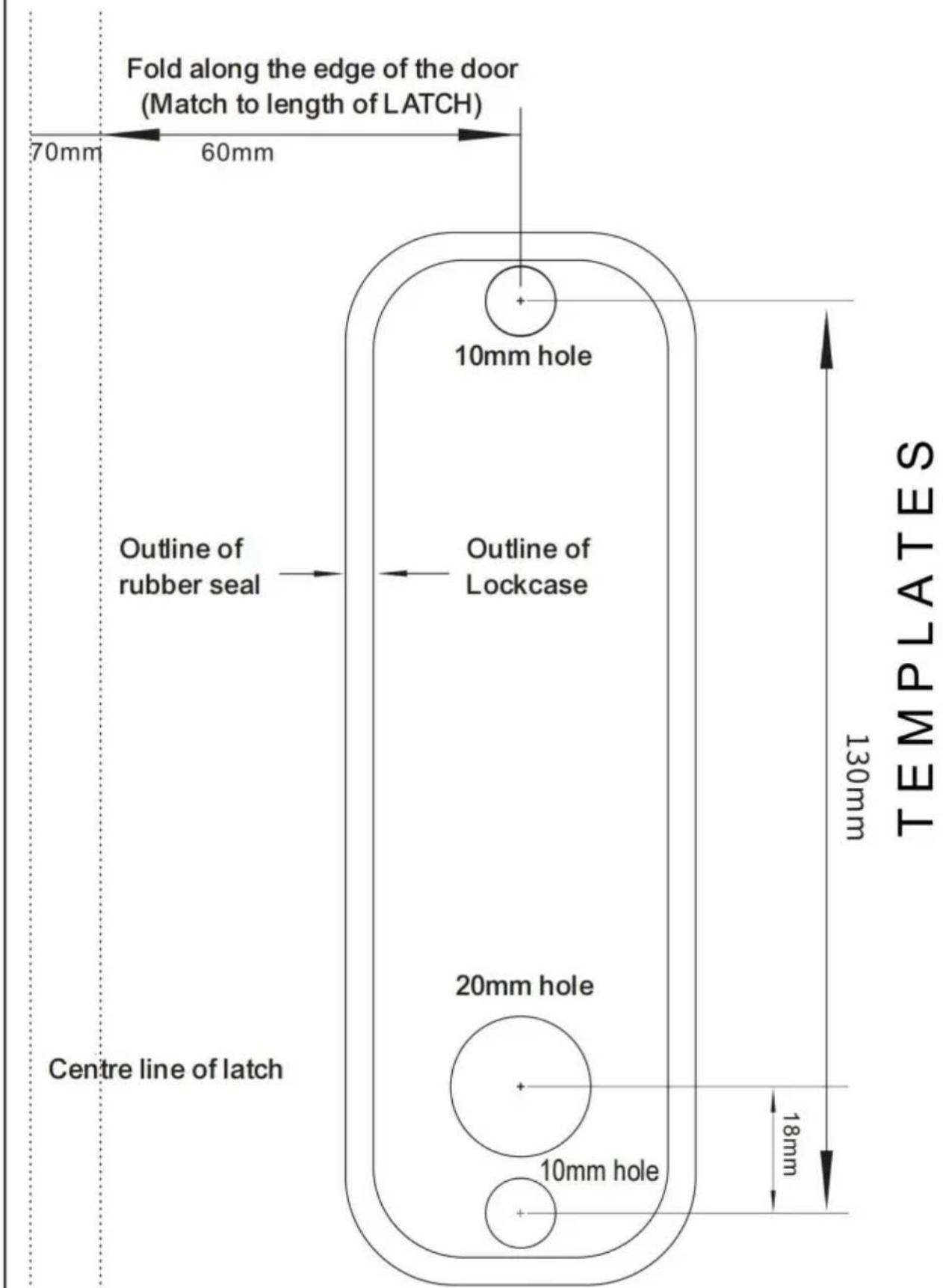

Wiercenie pozycjonujące

1. Dociśnij tył zamka pionowo do drzwi, wyrównując jeden koniec zamka rygiel blokujący z krawędzią drzwi.
2. Wykonaj odpowiednie oznaczenia określające położenie zamka.
3. Użyj szablonu do wiercenia otworów, aby wyrównać je z zaznaczonymi pozycjami, wskazując lokalizacja otworów na śruby i otworów na wał napędowy.
4. Wywierć otwory o średnicy 10 mm na śruby i otwór o średnicy 10 mm na wał napędowy.
5. Jeżeli między drzwiami a ramą jest większa szczelina, można umieścić zamek w sposób umożliwiający wysunięcie czoła rygla blokującego poza bok drzwi, zapewniając ściślejsze dopasowanie zamka po zatrzaśnięciu go w blaszce zaczepowej.

Instalacja i debugowanie 1.

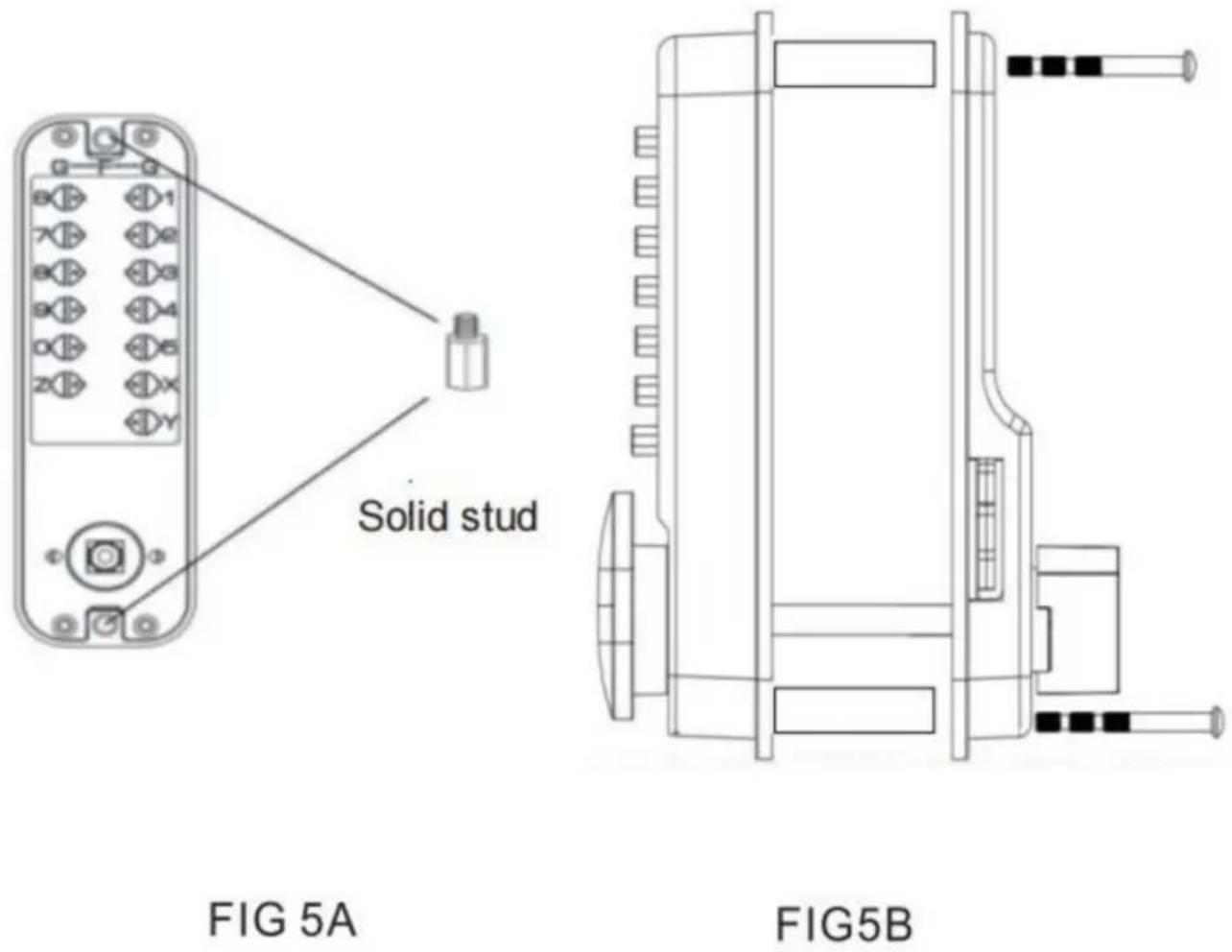

Najpierw wkręć śrubę drążoną w odpowiedni otwór w przedniej blokadzie hasel, a następnie wybierz odpowiedni rozmiar wału napędowego i śrub montażowych zgodnie z grubością drzwi i zamontuj je wraz z gumuszczelką.

1. Nie zamykaj drzwi, dopóki nie zostanie potwierdzone, że zamek można normalnie otworzyć za pomocą hasła. Wał napędowy jest przeznaczony do drzwi o grubości 100 mm lub mniejszej.
2. Po zamontowaniu zamka sprawdź, czy zamek przedni i tylny otwierają się i zamykają normalnie. Podczas zamykania zamka nie ma potrzeby wprowadzania hasła.

Podczas otwierania zamka naciśnij klawisz „C*”, aby go zresetować, a następnie wprowadź prawidłowe hasło, aby go odblokować.

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

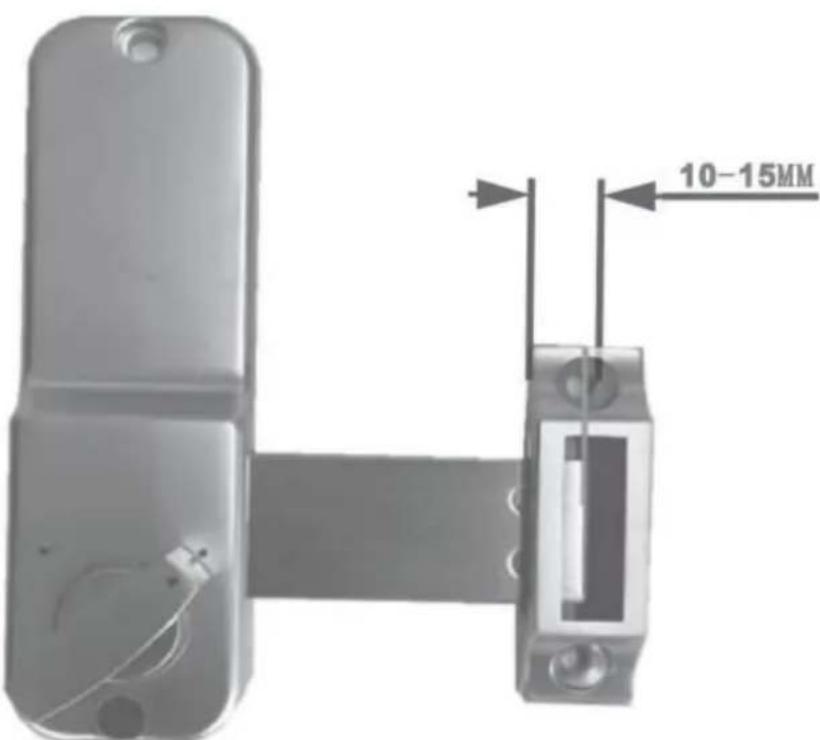

Montaż zamka drzwi. Śruba powinna

mieścić się w zakresie 10–15 mm, zarówno w przypadku skrzynki zatrzaskowej, jak i płytki zatrzaskowej. Pozycja zamka drzwi musi umożliwiać połączenie rygla z zatrzaskiem po zablokowaniu. Po ustaleniu prawidłowego miejsca montażu, należy je obrysować i zamontować w jednej linii z ościeżnicą.

Upewnij się, że rygiel można całkowicie wysunąć po zablokowaniu, aby zagwarantować działanie zabezpieczenia antykradzieżowego zamka drzwi.

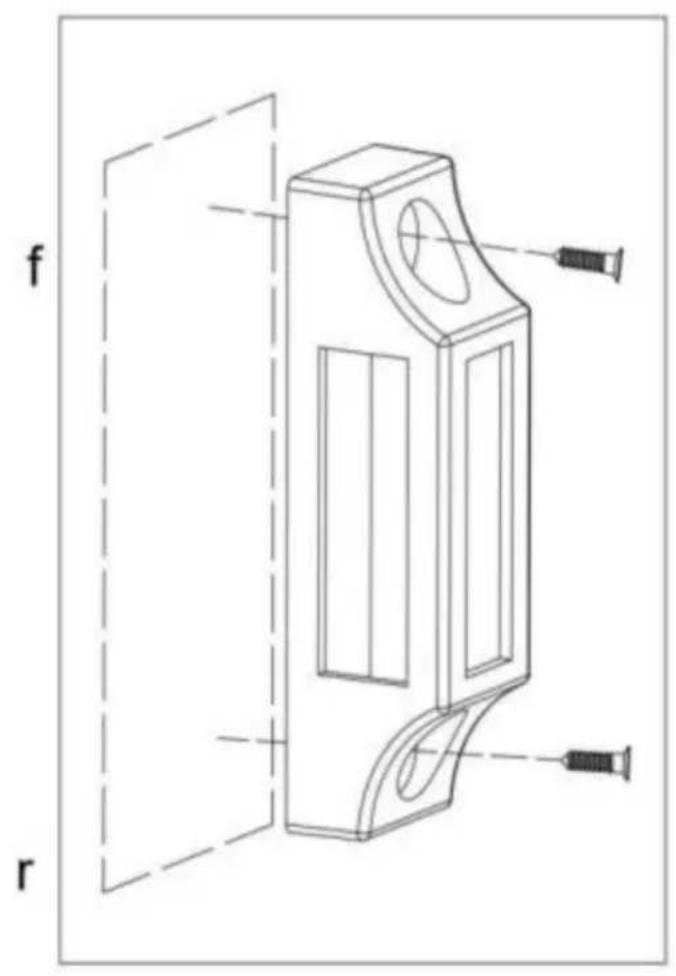

Zacznij od zamocowania zatrzasku drzwi jedną śrubą i sprawdź, czy rygiel wysuwa się i chowa prawidłowo. W razie jakichkolwiek problemów można dokonać regulacji. Następnie dokręć dwiema śrubami.

Wskazówki: Klawisz C służy do czyszczenia i resetowania drzwi. Domyślny kierunek otwierania drzwi to zgodnie z ruchem wskazówek zegara, jeśli zmienisz zamek na lewostronny kierunek przycisku, aby odblokować drzwi są przeciwne do ruchu wskazówek zegara.

1) Wprowadź prawidłowe hasło, a następnie przekręć przycisk w stronę otwierania drzwi.

kierunek odblokowania zamka. Po naciśnięciu hasła nie można go obrócić

przycisk, sprawdź, czy ustawienia hasła są poprawne, czy nie, i czy

nacisnąłeś klawisz C przed naciśnięciem klawisza.

2) Następnie przekręć przycisk w drugą stronę, aby ponownie zablokować drzwi.

3) Tylko z zewnątrz, kod jest potrzebny do przekręcenia gałki w celu otwarcia. Od wewnątrz,

Rygiel można swobodnie wsuwać i wysuwać za pomocą wewnętrznego przycisku.

Ustawianie lub anulowanie trybu zawsze otwartego (Po ustawieniu trybu zawsze otwartego, drzwi można otworzyć bezpośrednio, obracając klamkę, bez wchodzenia do środka hasło)

Najpierw wprowadź prawidłowe hasło, naciśnij uchwyt i przytrzymaj klawisz

jednocześnie najpierw zwolnij uchwyt, a następnie zwolnij klawisz

ustawiony jest tryb zawsze otwarty.

Anulowanie trybu zawsze otwartego: Przytrzymaj klawisz C, naciśnij klamkę, a tryb zawsze otwartego zostanie anulowany.

Zeskanuj kod QR, aby uzyskać nagranie wideo z operacji
