Rodzaj produktu	Mechaniczny zamek szyfrowy bez klucza
Model	OL601HD2-B-01 / OL601HD2-B-03
Marka	Vevor
Grubość drzwi (kompatybilna)	35 mm do 65 mm (z dołączonymi płaskimi prętami i śrubami)
Liczba cyfr kodu	4 do 6 cyfr
Kolejność cyfr	Niesekwencyjna (kod można wprowadzić w dowolnej kolejności)
Zmiana kodu	Wymaga demontażu i obrócenia przycisków
Funkcja zawsze otwarte	Tak (można dezaktywować kombinacją klawiszy)
Kierunek otwierania	Odwracalny (prawo/lewo) poprzez odwrócenie mechanizmu
Materiał	Stop metalu (stal, prawdopodobnie zamak)
Typ zaczepu	Zaczep boczny dla drzwi otwieranych na zewnątrz, płytka montowana na powierzchni dla drzwi otwieranych do wewnątrz
Narzędzia potrzebne do montażu	Wkrętak krzyżakowy, wkrętak płaski, wiertarka z wiertłem 10 mm
Zawartość opakowania	Panel przedni, panel tylny, płytka mocująca, pręty płaskie, śruby, naklejka do wiercenia, instrukcja
Wsparcie techniczne	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji dostępny online

Często zadawane pytania - OL601HD2-B-01 Vevor

Jak ustawić hasło w zamku Vevor OL601HD2-B-01?

Z tyłu zamka każdy przycisk ma szczelinę. Za pomocą płaskiego śrubokrętu naciśnij przycisk i obróć go o 180°, aby kropka była wyrównana z cyfrą lub literą (pozycja zewnętrzna). Ten przycisk staje się wówczas cyfrą kodu. Kod może mieć od 4 do 6 cyfr. Naciśnij C przed wprowadzeniem kodu.

Jak anulować cyfrę hasła?

Obróć odpowiedni przycisk o 180°, aby kropka była skierowana do środka (pozycja wewnętrzna). Cyfra przestaje być aktywna.

Jak zmienić kierunek otwierania (prawo/lewo) zamka?

Na panelu przednim pociągnij wspornik odwracania na zewnątrz, umieść go w kwadratowym otworze, a następnie obróć go o 180° w kierunku zgodnym z ruchem wskazówek zegara dla prawej strony lub przeciwnie dla lewej. Następnie odwróć rygiel, jeśli to konieczne.

Jak aktywować tryb „zawsze otwarte”?

Wprowadź poprawny kod, następnie przytrzymaj uchwyt i jednocześnie naciśnij przycisk Y. Najpierw zwolnij uchwyt, a potem przycisk Y. Drzwi otwierają się wówczas bez kodu aż do anulowania.

Jak dezaktywować tryb „zawsze otwarte”?

Przytrzymaj przycisk C, jednocześnie naciskając uchwyt. Tryb zostanie anulowany.

Jaka grubość drzwi jest kompatybilna?

Zamek jest przeznaczony do drzwi o grubości od 35 mm do 65 mm. Dołączono płaskie pręty o długości 80 mm i 95 mm w zależności od grubości.

Dlaczego mój kod nie działa?

Sprawdź, czy nacisnąłeś C przed wprowadzeniem kodu. Upewnij się, że przyciski są prawidłowo obrócone (kropka na zewnątrz). Kod nie ma kolejności, ale każda cyfra może być użyta tylko raz.

Czy mogę użyć zamka do drzwi otwieranych na zewnątrz?

Tak, użyj dołączonego zaczepu bocznego. Jeśli drzwi otwierają się do wewnątrz, użyj płytki montowanej na powierzchni.

Jak konserwować zamek?

Regularnie czyść suchą szmatką. Unikaj rozpuszczalników. Okresowo sprawdzaj dokręcenie śrub i prawidłowe działanie rygla.

Gdzie znaleźć części zamienne lub pomoc?

Wejdź na www.vevor.com/support w celu uzyskania pomocy technicznej i gwarancji. Części zamienne są dostępne za pośrednictwem obsługi klienta Vevor.

INSTRUKCJA OBSŁUGI OL601HD2-B-01 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

MECHANICZNY BEZKLUCZYKOWY ZAMEK DRZWI

INSTRUKCJA OBSŁUGI

MODEL: OL601HD2-B-01

OL601HD2-B-03

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnych cenach. „Zaoszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przy bez nas stanowania są to szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z wiodącymi markami i nie oznaczają one, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

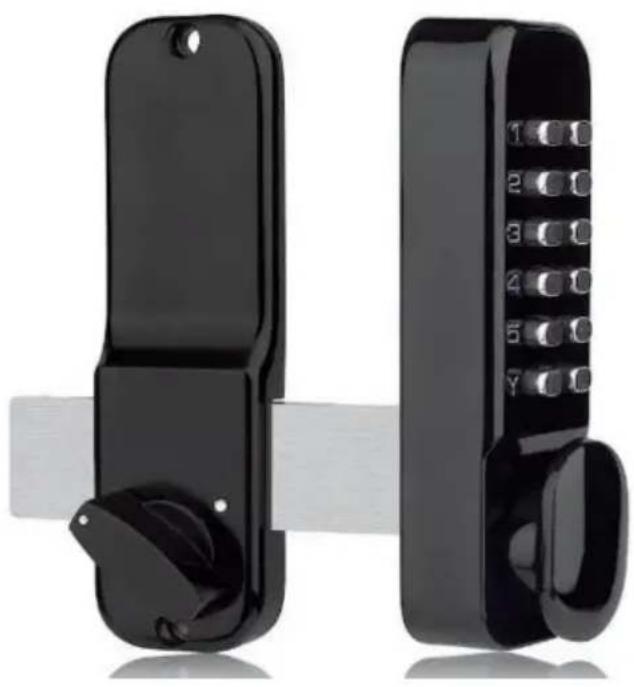

MODEL: OL601HD2-B-01/OL601HD2-B-03

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego produktu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

OSTRZEŻENIE:

Przed użyciem produktu należy zapoznać się z treścią niniejszego dokumentu. Nieprzestrzeganie tego zalecenia może spowodować poważny uraz.

Środki ostrożności podczas montażu:

1) Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia. 2) Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. 3) Utrzymuj porządek w miejscu pracy. 4) Nie dopuszczaj, aby osoby postronne znajdowały się w pobliżu podczas montażu.

NOTATKA:

1. Zalecana długość hasła wynosi 4-6 cyfr.
2. Naciśnij klawisz C, aby zresetować, a następnie wpisz hasło.
3. Hasła nie trzeba wpisywać w kolejności.
4. Zmiana hasła wymaga demontażu i ponownego zainstalowania.

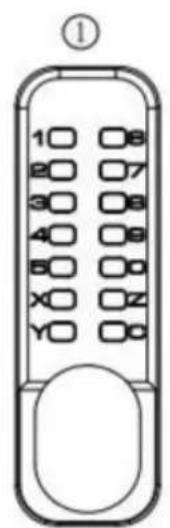

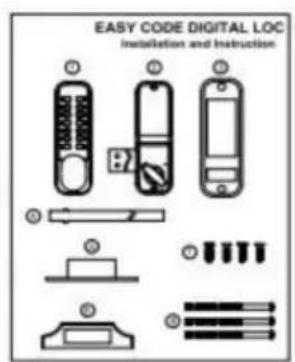

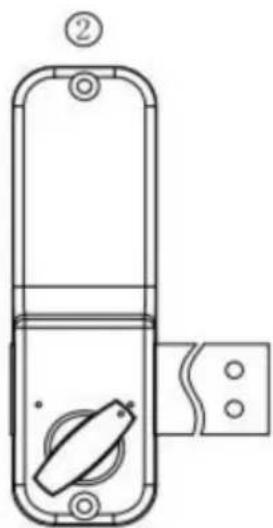

Lista części

1. Panel przedni x 1, 2 Panel tylny x 1, 3 Instrukcja x 1, 4 Płytka mocująca drzwi x 1 zestaw, 5 Poszerzona gumowa mata ochronna (160x65mm) x 2 sztuki, 6 Śruby montażowe M4x40mm x 2 szt.

7 Śruby montażowe M4x50mm x 2 szt. 8 Płaskownik montażowy 80mm x 1 szt. 9. Płaskownik montażowy 95 mm x 1 szt. 10 Szpilka pełna (M5xM4x40mm) x 2 szt. 11 Wkręty samogwintujące z łbem płaskim i gniazdem krzyżowym (wkręty do drewna) x 4 12 Naklejka z instrukcją wiercenia instalacji wspomaganej x 1

MODEL:OL601HD2-B-01/OL601HD2-B-03

12

4

Proces instalacji:

1. Sprawdź, czy wszystkie części działają prawidłowo.
2. Aby ustawić hasło, postępuj zgodnie z instrukcjami zawartymi w części „Ustawianie hasła”.

Zaleca się ustawienie hasła składającego się z 4-6 cyfr w dowolnej kolejności.

1. Sprawdź, czy drzwi otwierają się prawidłowo, zgodnie z kierunkiem otwierania.

konieczna jest zmiana kierunku blokowania zamka przedniego i

kierunek lewy/prawy rygla zamka tylnego. Jeśli potrzebujesz

Aby dokonać zmiany, postępuj zgodnie z instrukcjami.

1. Używając zamka tylnego jako odniesienia, pracuj z szablonem otwierania

aby otworzyć otwory w drzwiach.

1. Zainstaluj zamki i sprawdź, czy zamki przednie i tylne są zablokowane.

odpowiednio.

PRZED INSTALACJĄ PROSZĘ:

1) Upewnij się, że wszystkie części działają prawidłowo

2) Ustaw lub zmień hasło "Ustawianie/Zmiana haseł". Ustawione hasła

nie są uporządkowane i nie mogą się powtarzać. Ustawienie 4-cyfrowego kodu jest najbezpieczniejsze.

3) Upewnij się, że po ustawieniu kodu możesz normalnie korzystać z zamka drzwi

Włóż kwadratowy trzpień do kwadratowego otworu cylindra zamka i przekręć trzon kwadratowy.

Zatrzask powinien normalnie wysuwać się i chować.

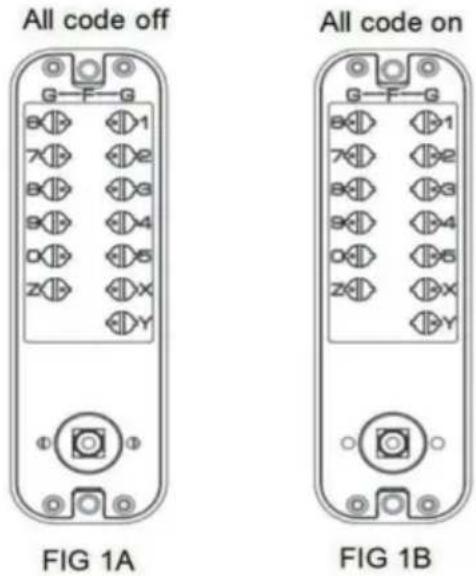

Ustawianie/zmiana haseł

1) Na tylnej stronie korpusu zamka z przyciskami numerycznymi zobaczysz

pokrętło z otworami, kierunek ostrza do środka

Ta pozycja nie oznacza statusu hasła. (Patrz rysunek 1A)

2) Jeśli chcesz ustawić przycisk jako hasło, delikatnie naciśnij przycisk za pomocą

śrubokrętu płaskiego i obróć go o 180 stopni, tak aby kropka pokrywała się z liczbą.

Ten przycisk stanie się hasłem. Kropka powinna być skierowana na zewnątrz

„G" (patrz rysunek 1B)

3) Aby anulować hasło, delikatnie naciśnij przycisk śrubokrętem płaskim i obróć go o 180 stopni, tak aby kropka była skierowana w stronę środka korpusu zamka (w kierunku litery „F").

Przed montażem drzwi zapamiętaj ustawione hasło.

Aby ustawić hasło:

Włóż śrubokręt płaski do szczeliny przycisku, wciśnij go lekko w zamek, a następnie obróć o 180 stopni tak, aby kropka na przycisku znalazła się blisko numeru lub

litery. Ta liczba lub litera będzie hasłem. Nie ma żadnego zamówienia dla

hasła. Klawisz C służy do czyszczenia lub resetowania hasła, a wszystkie inne cyfry i litery są używane jako klucze do hasła.

Aby usunąć hasło:

Obróć przycisk tak, aby kropka na przycisku przesunęła się od liczby lub litery.

FIG 2

Kierunek otwierania drzwi

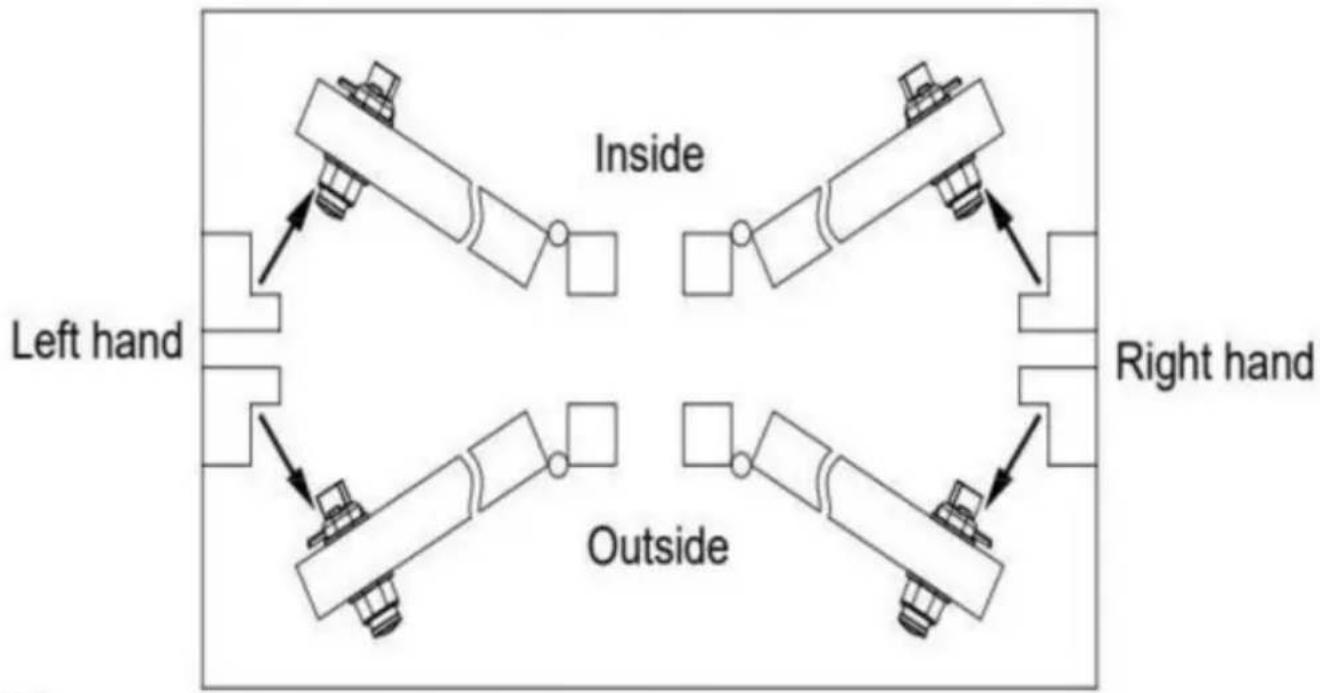

Potwierdź kierunek otwierania

Aby potwierdzić kierunek otwierania drzwi, zapoznaj się ze schematem po prawej, co może pomóc określić, czy drzwi otwierają się do wewnątrz, czy na zewnątrz.

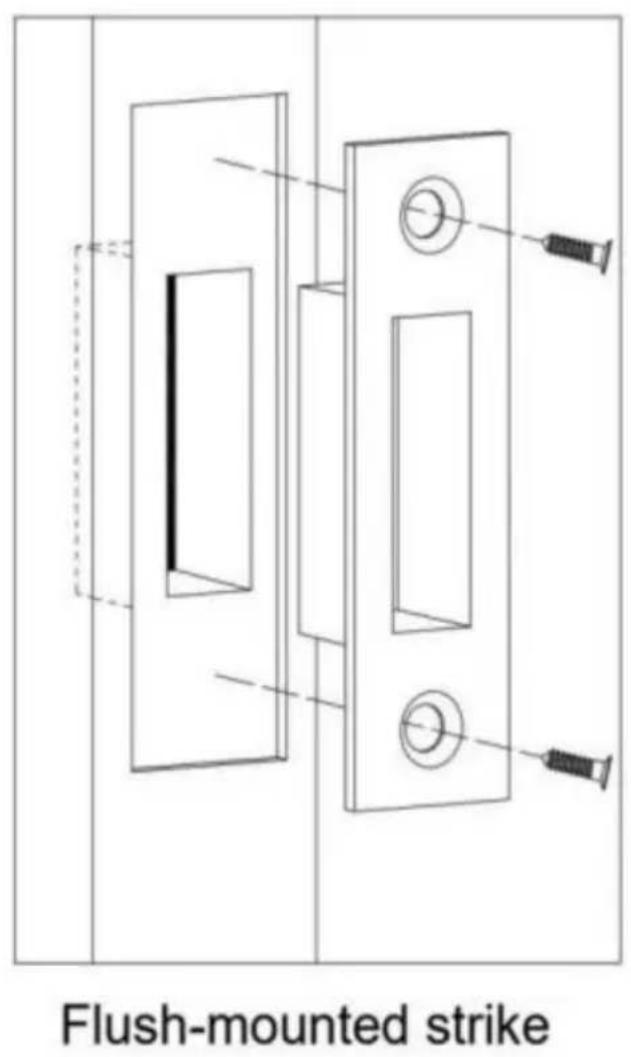

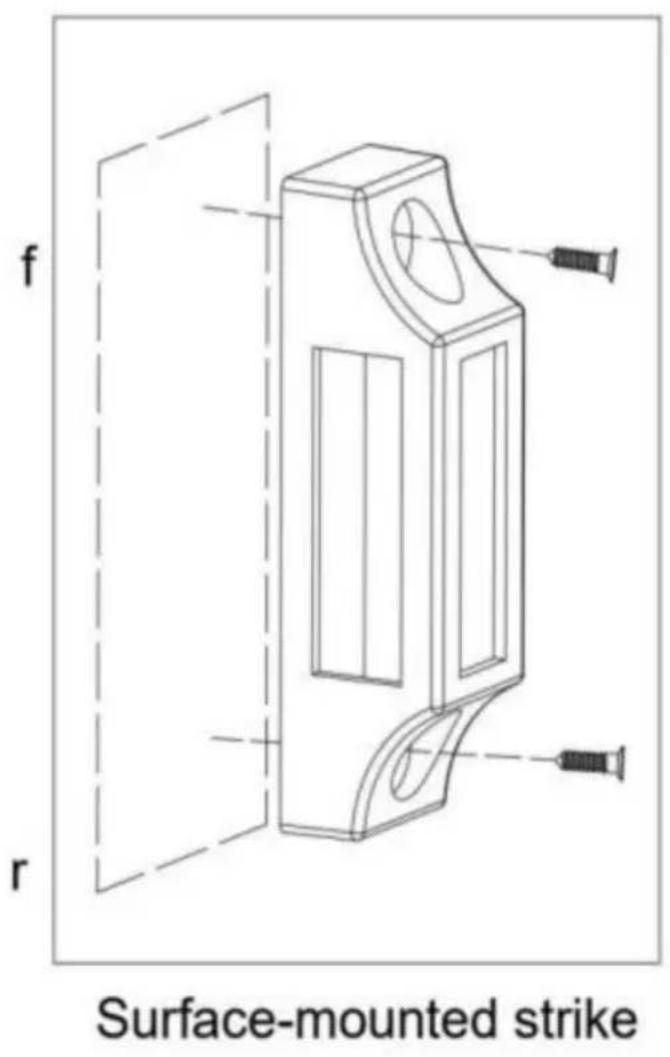

W przypadku drzwi otwieranych do wewnątrz należy zastosować płytkę zatrzaskową montowaną na powierzchni. Instalacja.

W przypadku drzwi otwieranych na zewnątrz należy zastosować skrzynkę zaczepową montowaną z boku. Instalacja.

A

B

C

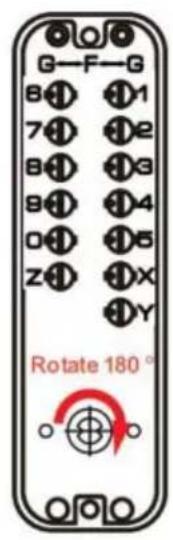

Zmiana kierunku odblokowywania zamka.

Fabrycznie domyślny kierunek otwierania zamka przednich drzwi w zamku szyfrowym jest ustawiony na prawą stronę. Aby zmienić kierunek otwierania na lewą stronę, należy zmienić kierunek odblokowywania zamka. Kroki są następujące:

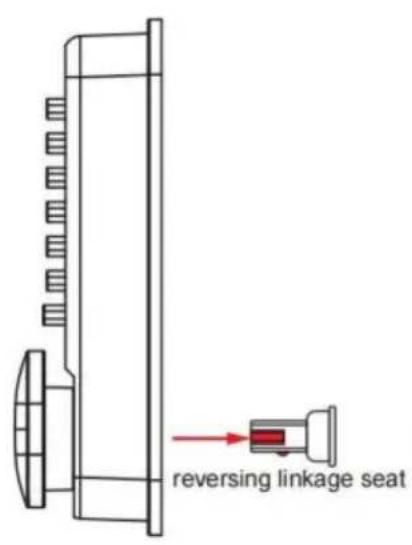

1) Najpierw wyciągnij na zewnątrz gniazdo mechanizmu zwrotnego z tyłu panelu przedniego (rys. A). 2) Umieść siedzisko mechanizmu cofania w kwadratowym otworze na panelu przednim (rys. B). 3) Obróć siedzisko mechanizmu różnicowego o 180° zgodnie z ruchem wskazówek zegara (rys. C), a jeśli przyłączysz je na prawy kierunek odblokowania, obróć je o 180° w kierunku przeciwnym do ruchu wskazówek zegara. 4) Na koniec wciśnij siedzisko mechanizmu różnicowego w kwadratowy otwór na przednim panelu (rys. D), a zmiana kierunku zostanie zakończona.

Zmień kierunek rygla blokującego:

Domyślnie blokada hasłem jest początkowo ustawiona tak, aby otwierała się po prawej stronie. Jeśli potrzebujesz dostosować ją do otwierania po lewej stronie, wykonaj następujące kroki:

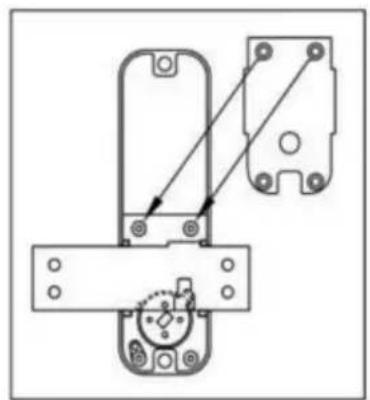

1. Odkręć 4 śruby i zdejmij płytkę osłonową z tyłu wewnętrznego zamka.
2. Zdemontuj śrubę blokującą i obróć ją (w lewo lub w prawo, zgodnie z gniazdem napędowym) (zwróconą w dół).
3. Zabezpiecz płytkę osłonową śrubami, przykręć pokrętło i sprawdź, czy blokada działa i wysuwa się normalnie.

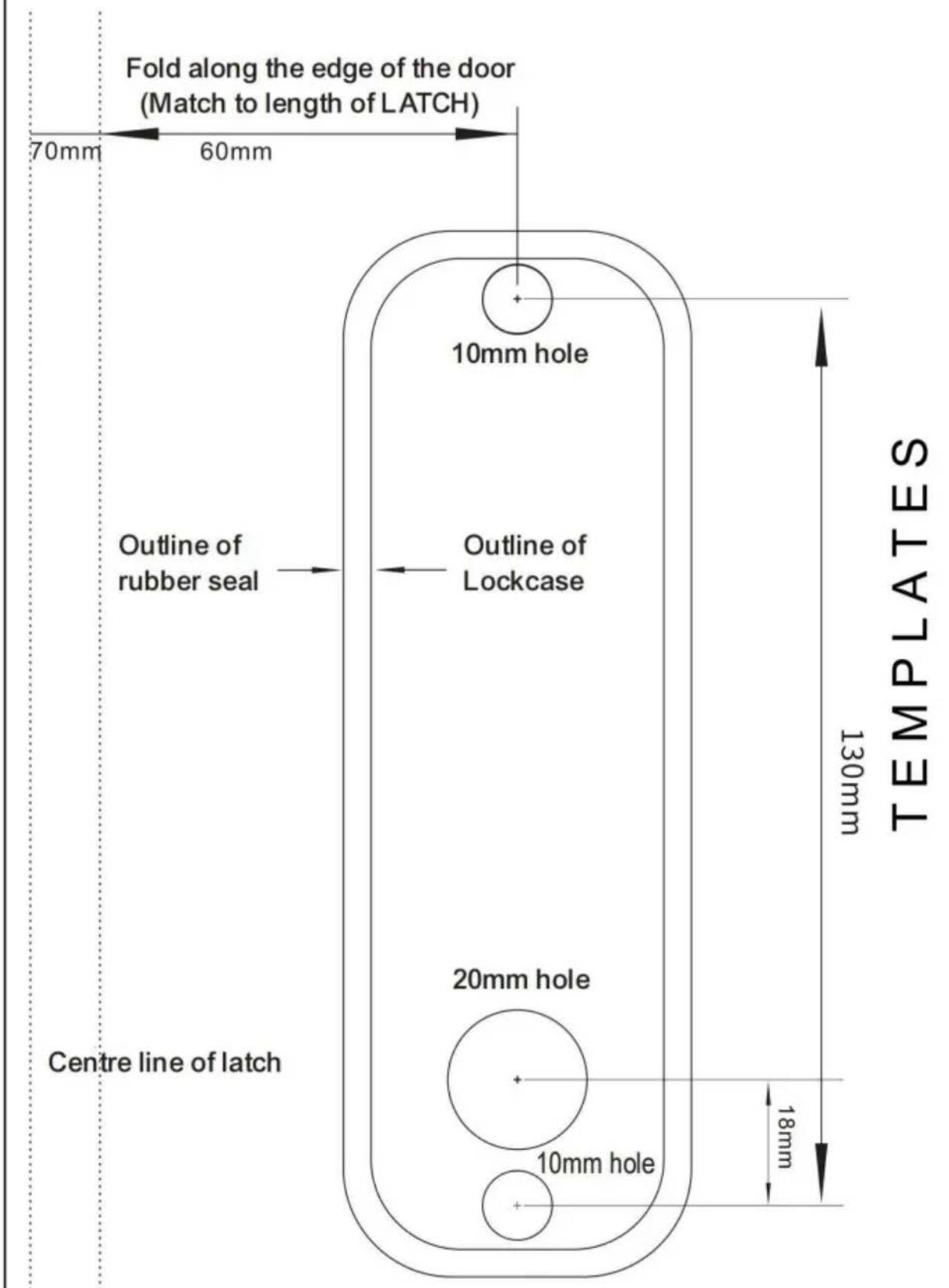

Wiercenie pozycjonujące

1. Docisnij tyl zamka pionowo do drzwi, wyrównując jeden koniec zamka rygiel blokujący z krawędzią drzwi.
2. Wykonaj odpowiednie oznaczenia określające położenie zamka.
3. Użyj szablonu do wiercenia otworów, aby wyrównać je z zaznaczonymi pozycjami, wskazać lokalizację otworów na śruby i otworów na wał napędowy.
4. Wywierć otwory o średnicy 10 mm na śruby i otwór o średnicy 10 mm na wał napędowy.
5. Jeżeli między drzwiami a ramą jest większa szczelina, umieść zamek w sposób umożliwiający wysunięcie czoła rygla blokującego poza bok drzwi, zapewniając ściślejsze dopasowanie zamka po zatrzaśnięciu go w blaszce zaczepowej.

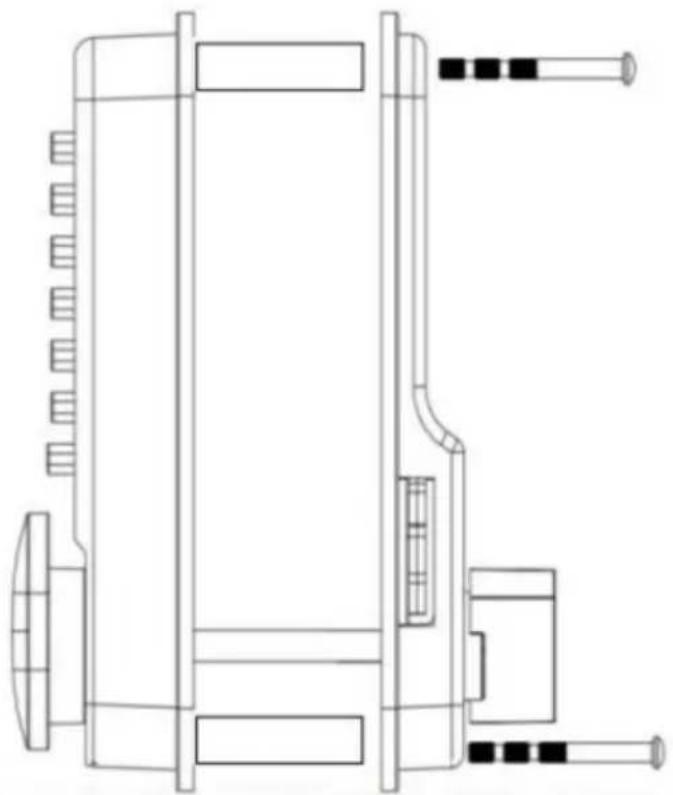

Instalacja i debugowanie 1.

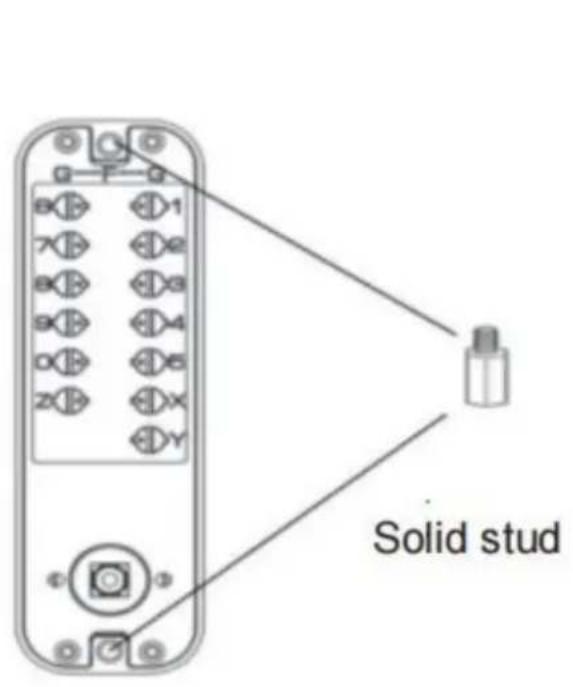

Najpierw wkręć śrubę dławioną w odpowiedni otwór w przyjętej blokadzie haseł, a następnie wybierz odpowiedni rozmiar wału napędowego i śrub montażowych zgodnie z grubością drzwi i zamontuj je wraz z gumową uszczelką.

1. Nie zamykaj drzwi, dopóki nie zostanie potwierdzone, że zamek może normalnie otworzyć się za pomocą hasła. Wał napędowy jest przeznaczony do drzwi o grubości 100 mm lub mniejszej.
2. Po zamontowaniu zamka sprawdź, czy zamek przedni i tylny otwierają się i zamykają normalnie. Podczas zamykania zamka nie ma potrzeby wprowadzania hasła.

Podczas otwierania zamka naciśnij klawisz „C”, aby go zresetować, a następnie wprowadź prawidłowe hasło, aby go odblokować.

FIG 5A

FIG 5B

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

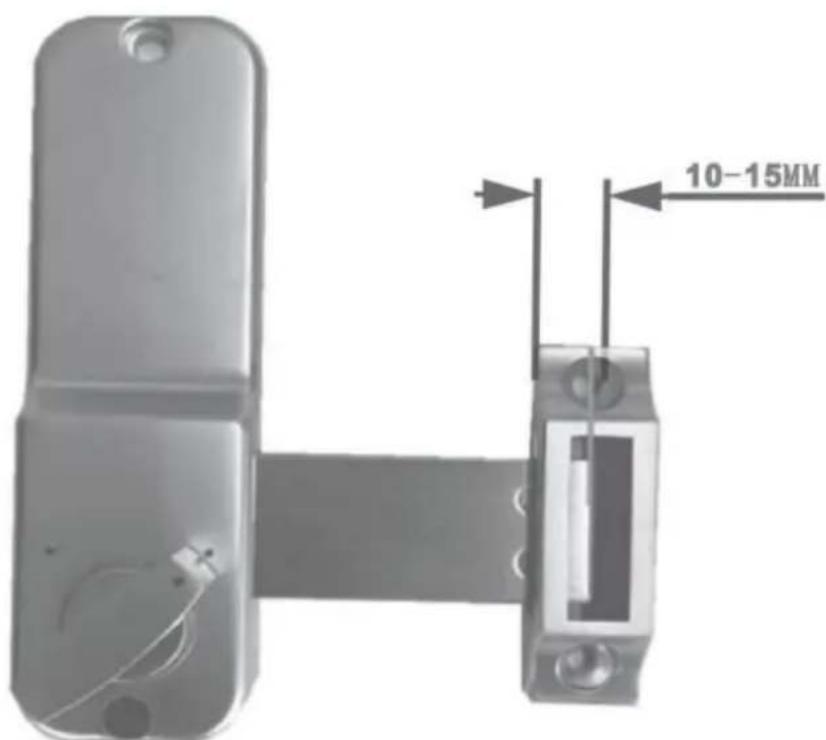

Montaż zamka drzwi. Śruba powinna

mieścić się w zakresie 10-15 mm, zarówno w przypadku skrzynki zatrzaskowej, jak i płytki zatrzaskowej. Pozycja zamka drzwi musi umożliwić połączenie rygla z zatrzaskiem po zablokowaniu. Po ustaleniu prawidłowego montażu, należy go obrysować i zamontować w jednej linii z ościeżnicą.

Upewnij się, że rygiel może całkowicie wysunąć się po zablokowaniu, aby zagwarantować działanie zabezpieczenia antykradzieżowego zamka drzwi.

Zacznij od zamocowania zatrzasku drzwi jedną śrubą i sprawdź, czy rygiel wysuwa się i chowa prawidłowo. W razie jakichkolwiek problemów należy dokonać regulacji. Następnie dokręć dwiema śrubami.

FIG 6

FIG 7A

FIG 7B

Odblokuj i zablokuj

Wskazówki: Klawisz C służy do czyszczenia i resetowania drzwi. Domyślny kierunek otwierania drzwi to zgodnie z ruchem wskazówek zegara. Jeśli zmienisz zamek na lewostronny, kierunek przycisku, aby odblokować drzwi, jest przeciwny do ruchu wskazówek zegara.

1) Wprowadź prawidłowe hasło, a następnie przekręć przycisk w stronę otwierania drzwi, kierunek odblokowania zamka. Po naciśnięciu hasła nie można obrócić przycisku. Sprawdź, czy ustawienia hasła są poprawne, czy nie, i czy nacisnąłeś klawisz C przed naciśnięciem klawisza. 2) Następnie przekręć przycisk w drugą stronę, aby ponownie zablokować drzwi. 3) Tylko z zewnątrz kod jest potrzebny do przekręcenia gałki w celu otwarcia. Od wewnątrz rygiel można swobodnie wsuwać i wysuwać za pomocą wewnętrznego przycisku.

Ustawianie lub anulowanie trybu zawsze otwartego (Po ustawieniu trybu zawsze otwartego drzwi można otworzyć bezpośrednio, obracając klamkę, bez wchodzenia hasła)

Najpierw wprowadź prawidłowe hasło, naciśnij uchwyt i przytrzymaj klawisz jednocześnie. Najpierw zwolnij uchwyt, a następnie zwolnij klawisz.

Ustawiony jest tryb zawsze otwarty.

Anulowanie trybu zawsze otwartego: Przytrzymaj klawisz C, naciśnij klamkę, a tryb zawsze otwarty zostanie anulowany.

Zeskanuj kod QR, aby uzyskać nagranie wideo z operacji.
