BEDIENUNGSANLEITUNG OL601HD2-B-01 Vevor
Installationsprocess:
Technischer Support und E-GarantiZertifikat www.vevor.com/support
MECHANISCHES SCHLUSSELLOSESTÜRSchLOSS
BENUTZERHANDBUCH

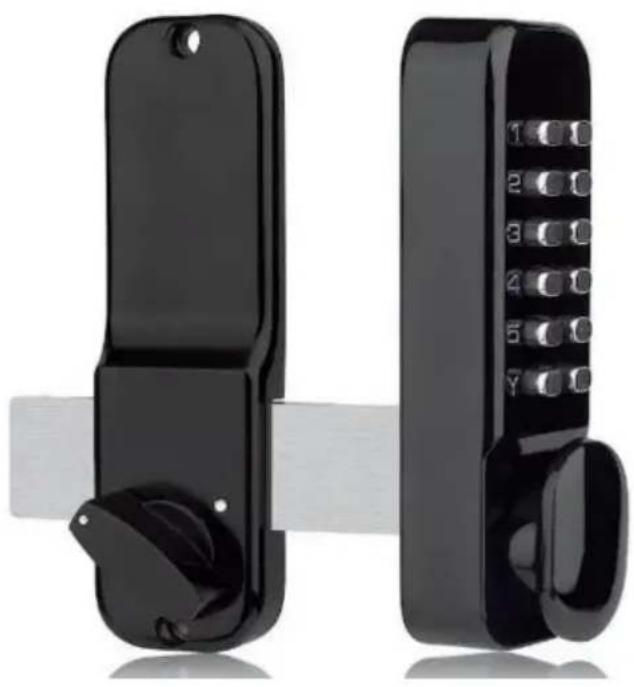

MODELL:OL601HD2-B-01 OL601HD2-B-03
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisunbieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen ledigious eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmer Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.itte prufen Sie bei ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.
MODELL:OL601HD2-B-01/OL601HD2-B-03

(Das Bild dient nur als Referenz;itte beziehen Sie sich auf das tatsächliche Objekt.)
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns offen:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerat in Betriebnehmen.VEVOR behalt sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren.Das Aussehen des Produkts hangt vom gefelften Produkt ab.Bitte haben Sie Verständnis damit,dass wir Sie nicht erneut uber Technologie- oder Software-Updates informieren.
WARNING:
Lesen Sie diesen Material, bevor Sie diesen Produkt verwenden. Andernfalls kann es zuschwere Verletzungen.
Vorsichtsmaßnahmen bei der Montage:
1) Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann Gefahren schaffen.
2) Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3) Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4) Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
NOTIZ:
- Die empfohlene Passwortlange beträgt 4-6 Ziffern.
2.Drucken Sie vor der Eingabe Ihr's Passwords die Taste C zum Zurücksetzen.
3.Das Password muss nicht der Reihe nach eingegeben werden. - Das Andern des Passwords erfordert eine Demontage und einen Austausch.
Teiliste

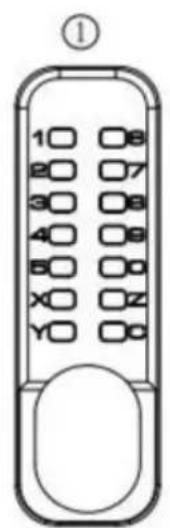

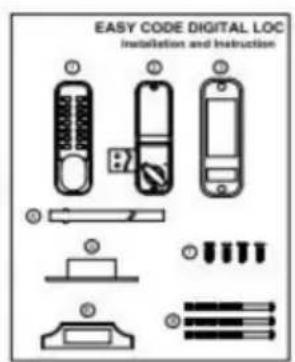

1 y Frontplatte x 1

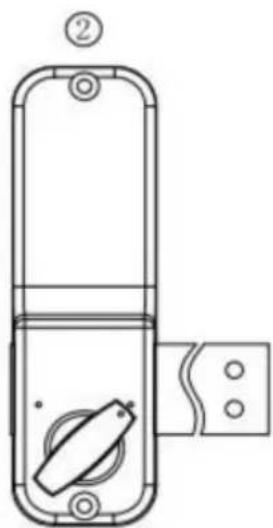

2. Rückseite x 1
3. Handbuch x1
4 yy Turbefestigungslatte x 1 Satz
5. Verbreiterte Gummischutzmatte (160 x 65 mm) x 2 Stück
6. Befestigungsschrauben M4 x 40 mm Stick.
- Befestigungsschrauben M4x50mmx2 Stk.
- Montageflachstange 80 mm x 1 Stick
9, Montageflachstange 95 mm x 1 Stuck - Massiver Bolzen (M5 x M4 x 40 mm) x 2 Stk.
11yKreuzschlitz-Blechschrauben mit flachem Kopf (Holzschrauben) x 4 - Unterstützung Installationsbohmafkleber x 1
MODELL:OL601HD2-B-01/OL601HD2-B-03






③

12

Installationsprozess:
-
Überprüfen Sie, ob alle Teile ordnungsgemäß Funktionieren.
-
Befolgen Sie die Anweisungen unter „Festlegen eines Kennworts", um ein Kennwort festzulegen.
Es wird empfohlen, ein Password mit 4 bis 6 Ziffern in beliebiger Reihenfolge festzulegen.
3yÜberprüfen Sie anhand der Öffnungsrichtung der Tur, ob sie
notwendig, die SchlieBrichtung des vorderen Schlosses zu ändern und die
Links-/Rechtsrichtung des Schlossriegels des hinteren Schlosses. Wenn Sie
ändern, folgen Sie den Anweisungen.
- Arbeitsen Sie mit der Öffnungsvorlage, indem Sie das hinterere Schloss als Referenz verwenden
um die Locher in der Tur zu Offnen.
- Installieren Sie die Schlosser und überprüfen Sie, ob die vorderen und hinteren Schlosser Schalter Schlosser
richtig.
BITTE VOR DER INSTALLATION:
1) Stellen Sie sicher, dass alle Teile ordnungsgemäß Funktionieren
2) Setzen oder ändern Sie das Password "Passwörter setzen/Ändern". Die gesetzten Passwörter
sind in keiner Reihenfolge und konnen nicht wiederholt werden. Am saversten ist die Festlegung eines 4-stelligen Codes.
3) Stellen Sie sicher, dass das Turschloss nach dem Einstellen des Codes normal verwendet werden kann.
Den Vierkantschaft in die Vierkantbohrung des Schliebzylinders einfahren und drehen
der quadratische Stiel.
Der Riegel lasst sich normal aus- undfahren.
Festlegen/Ändern von Passwörtern

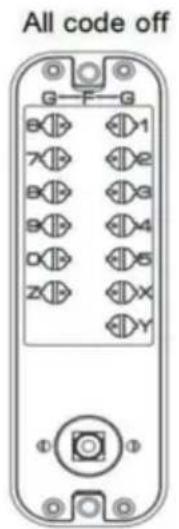

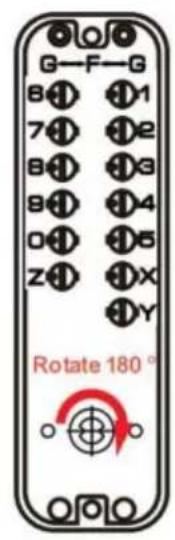

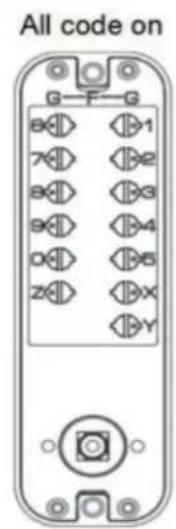

1) Auf der Rückseite des Schlosskörpers mit Zifferntasten sehen Sie die
Knopf mit Schlitzen, die Punktrichtung zur Mitte
In dieser Position gilt kein Kennwortstatus. (Siehe Abbildung 1A)
2) Wenn Sie eine Taste als Password festlegen möchen, drücken Sie die Taste vorsichtig mit einem
Schlitzschraubendreher und drehen Sie him um 180 Grad, sodass der Punkt mit einer Zahl übereinstimmt.
These Schaltfläche wird dann zum Password. Der Punkt sollte nach außen zeigen in Richtung
"G" (siehe Abbildung 1B)
3) Um ein Password zu löschen, drücken Sie den Knopf vorsichtig mit einem Schlitzschraubendreher nach unten und drehen Sieihn um 180 Grad, sodass der Punkt zur Mitte des Schlosskörpers zeigt (in Richtung „F").
Merken Sie sich vor der Installation der Tur das von Ihnen festgelegte Password.

FIG 1A

FIG 1B
So legen Sie das Kennwort fest:
Führer Sie einen Schlitzschraubendreher in den Schlitz des Knopfes ein, drücken Sieihn ein weniger in das Schloss und drehen Sieihn dann um 180 Grad, so dass der Punkt auf dem Knopf in der Höhe der Zahl ist oder Buchstabe. Diese Zahl oder dieser Buchstabe ist das Password. Es gibt keine Reihenfolge für die Password. Mit der Taste C können Sie das Passwordlöschen oder zusücksetzen. Alle anderen und Buchstaben werden als Passwortschluss verwendet.
So entfernen Sie das Kennwort:
Drehen Sie den Knopf so, dass sich der Punkt auf dem Knopf von der Zahl wegbewegt oder Brief.

FIG 2
Türoeffnungsrichtung

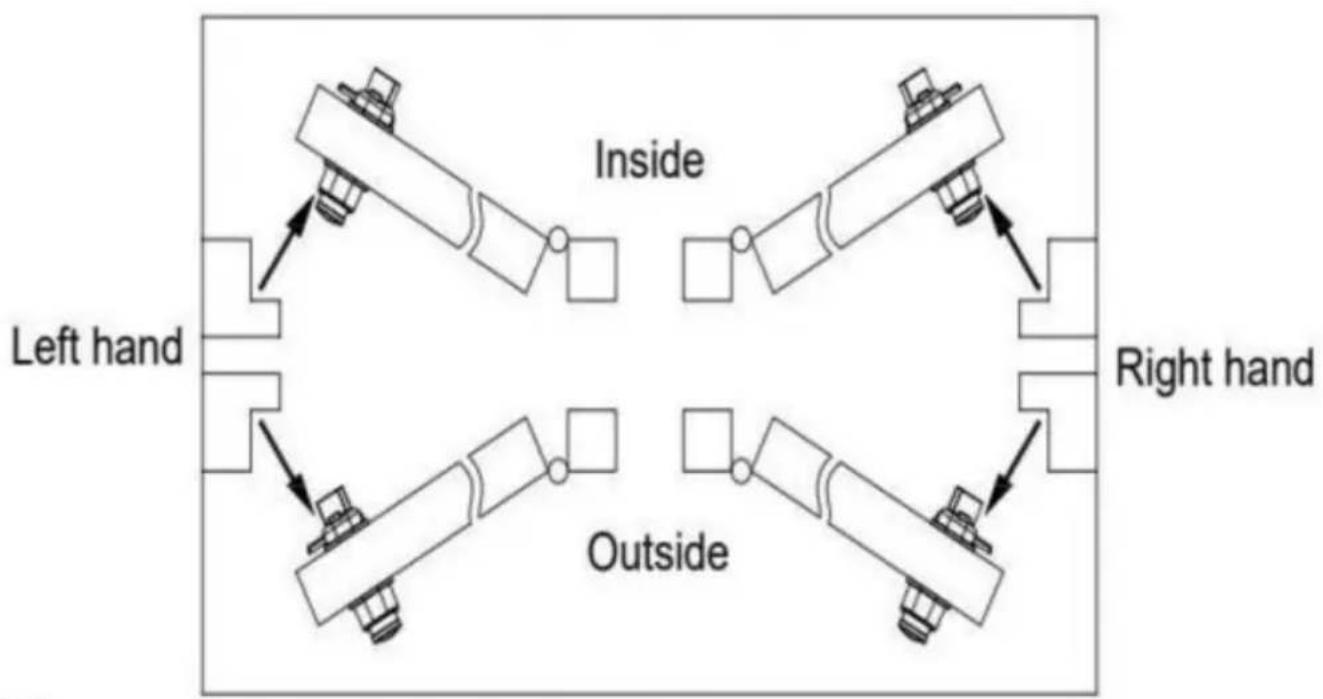

Bestätigen Sie die Öffnungsrichtung
Um die Türoeffnungsrichtung zu bestätigen, beachten Sie das Diagramm auf der rechts, wodurch festgestellt werden kann, ob die Tur nachinnen schwingt oder nach außen.
Bei nachinnen aufschwingenden Turen verwenden Sie die aufgesetzte Schließplatte für Installation.
Bei nach außen aufschwingenden Turen verwenden Sie den seitlich montierten Gegenkasten für Installation.

A

B

C

D
Öffnungsrichtung des Schlossesändern Die
Standardrichtung des Vorderturschlosses des Passwortschlosses ist werkseitig auf rechteingestellt. Um es auf links zu ändern, müssen Sie die Öffnungsrichtung des Schlosses ändern. Gehen Sie dazu wie folgt vor: 1) Ziehen Sie zunachst die Umlenkstange an der Rückseite der Frontplatte nach außen (A).

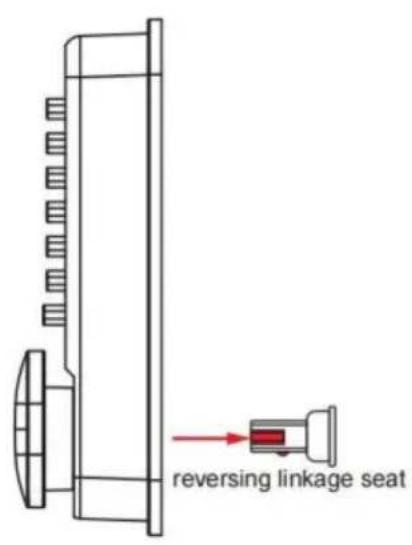

2) Setzen Sie den Sitz des Umkehrgestänges in das quadratische Loch an der Frontplatte ein (Abb. B).
3) Drehen Sie die Aufnahme des Umkehrgestänges im Uhrzeigersinn um 180^ (Altei C), Umschaltung auf die rechte Entriegelungsrichtung drehen Sie diese gegen den Uhrzeigersinn um 180^ . 4) Drücken Sie abschlussend die Aufnahme des Umkehrgestänges in die quadratische Öffnung an der Frontplatte (Abb. D), damit ist der Richtungswechsel abgeschlossen.

FIG 4A

Right hand assembly
FIG 4B
Richtung des Verriegelungsbolzensändern:
Die Passwortsperre ist standardmäßig so eingestellt, dass sie sich rechts öffnet. Stenn
Passen Sie es so an, dass es sich nach links öffnet. Gehen Sie dazu folgendermaßen vor:

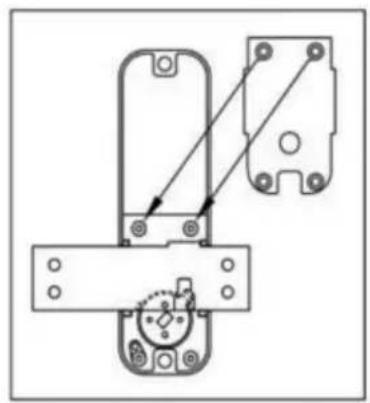

- Entfernen Sie die 4 Schrauben und die Abdeckplatte auf der Rückseite des Innenschlosses.
2.Den Verriegelungsbolzen demontieren und umdrehen (links oder rechts mit dem Antriebschlitz nach unten zeigend).
3.Befestigen Sie die Abdeckplatte mit Schrauben, drehen Sie den Knopf und prufen Sie, ob der Verriegelungsbolzen fahrht normal ein und aus.
Positionierbohrungen
1.Drucken Sie die Rückseite des Schlosses senkrecht gegen die Tur, wobei Sie ein Ende des Schließbolzen mit der Tukiante.
2. Machen Sie die entsprechenden Markierungen für die Position des Schlosses.

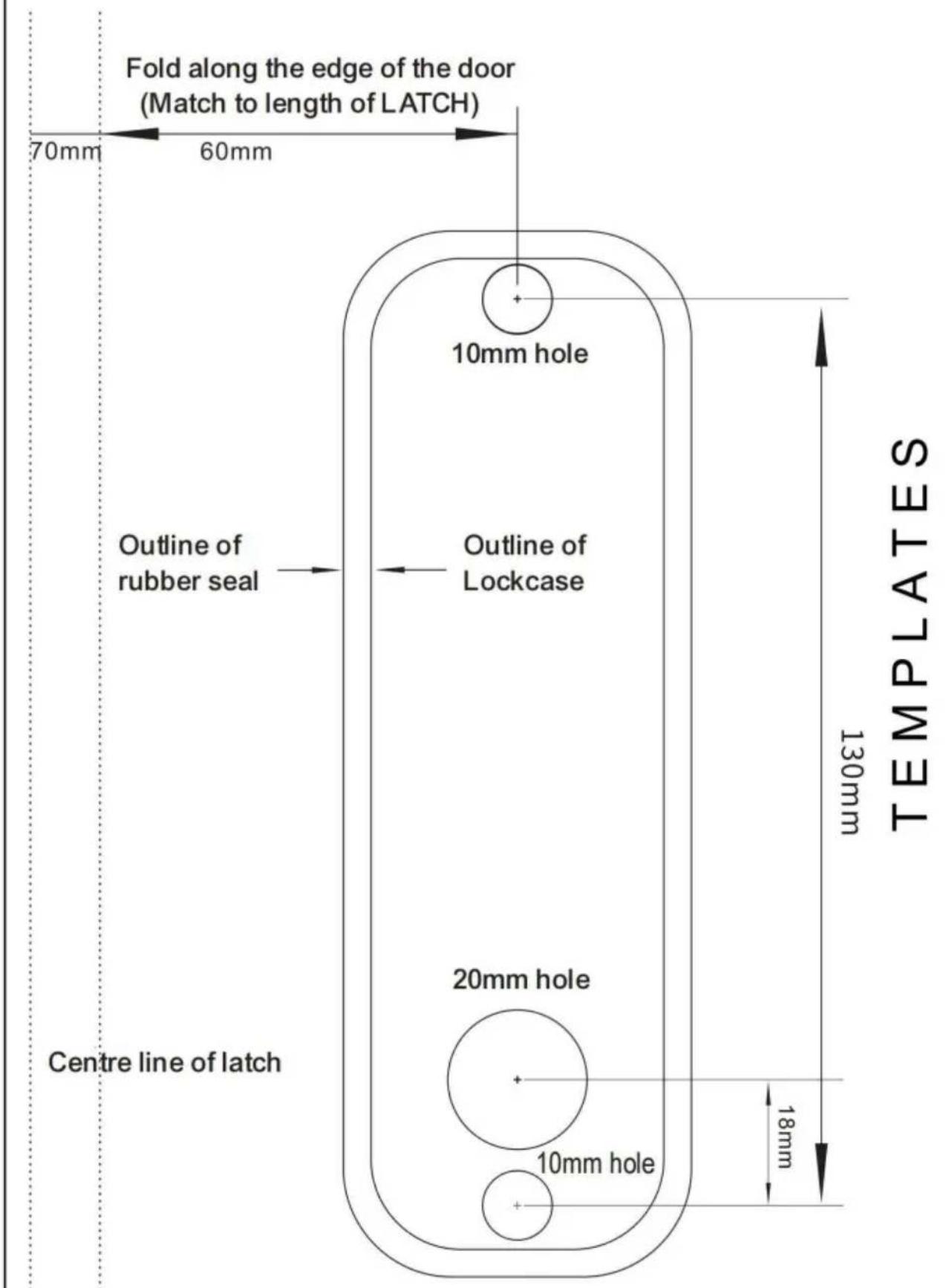

3. Verwenden Sie die Bohrschablone, um die markierten Positionen auszurichten, die die Positionen der Schraubenlocher und Antriebswellenlocher.
4. Bohren Sie 10-mm-Locher für die Schraubenlocher und 10-mm-Locher für das Antriebswellenloch.
5.Wenn zwischen Tur und Rahmen ein großerer Spalt vorhanden ist, konnen Sie das Schloss positionieren so dass die Stirnfläche des Verriegelungsbolzens über die Seite des der Tur und sorgt für einen festeren Sitz, wenn das Schloss in die Schließplatte einrastet.

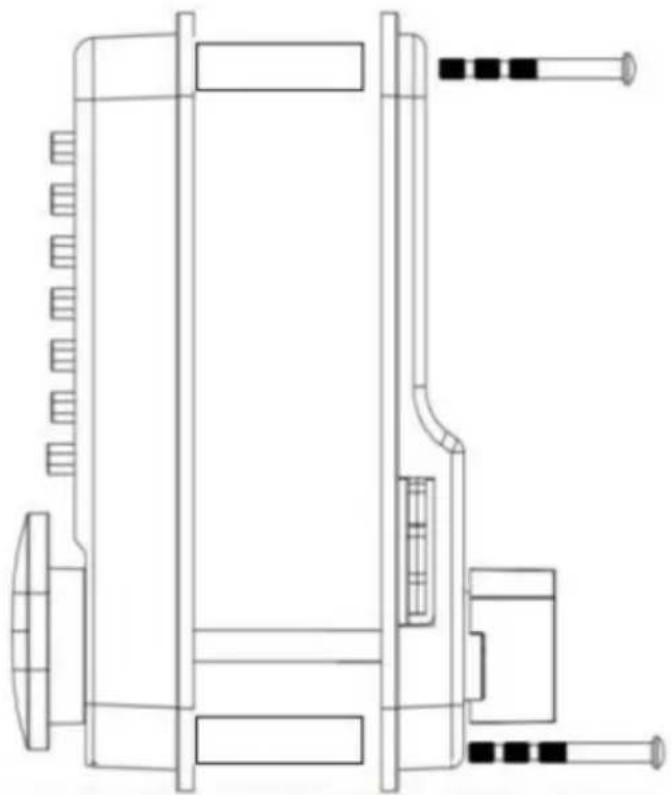

Installation und Fehlerbehebung

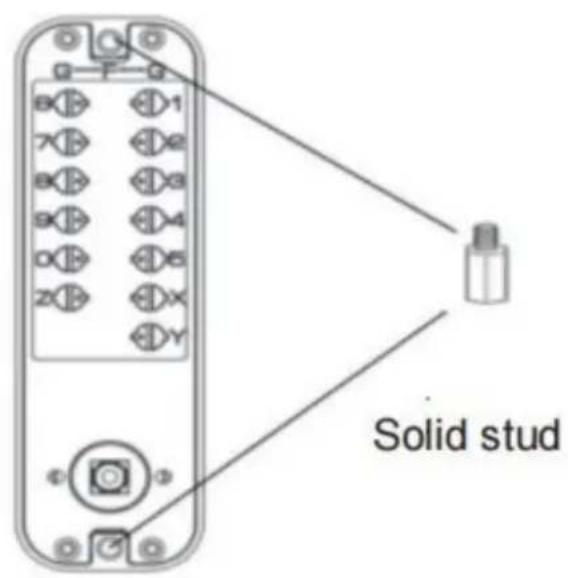

- Schrauben Sie zuerst die Hohlschraube in das entsprechende Schraubenloch des vorderen Passwortschlosses, wahren Sie dann die entsprechende Großde der
Antriebswelle und der Installationsschrauben entsprechend der Dicke der Tur aus und installerierer Sie sie mit der Gummidichtung.
- Schließen Sie die Tür erst, wenn bestätigt ist, dass sich das Schloss mit dem Password normal öffnenlässt. Die Antriebswelle ist für Türen mit einer Dicke von hochstens 100 mm ausgelegt. 3. Prüfen Sie nach der
Montage des Schlosses, ob sich die vorderen und hinteren Schlösser normal öffnen und schließen. Beim Schlieben des Schlosses ist keine Passworteingabe erforderlich. Drücken Sie beim Öffnen des Schlosses die Taste „C*“, um den Reset durchzuführen, bevor Sie zum Entsperrendas korrekte Password eingeben.

FIG 5A

FIG5B
| The thickness of the door | Solid stud | Screw | Flat bar |
| 35mm-42mm | (M5xM4x40mm) x 2 | M4x40 x 2 | Flat bar 80mm x 1 |
| 43mm-50mm | |||
| 51mm-58mm | M4x50 x 2 | Flat bar 95mm x 1 | |
| 59mm-65mm |

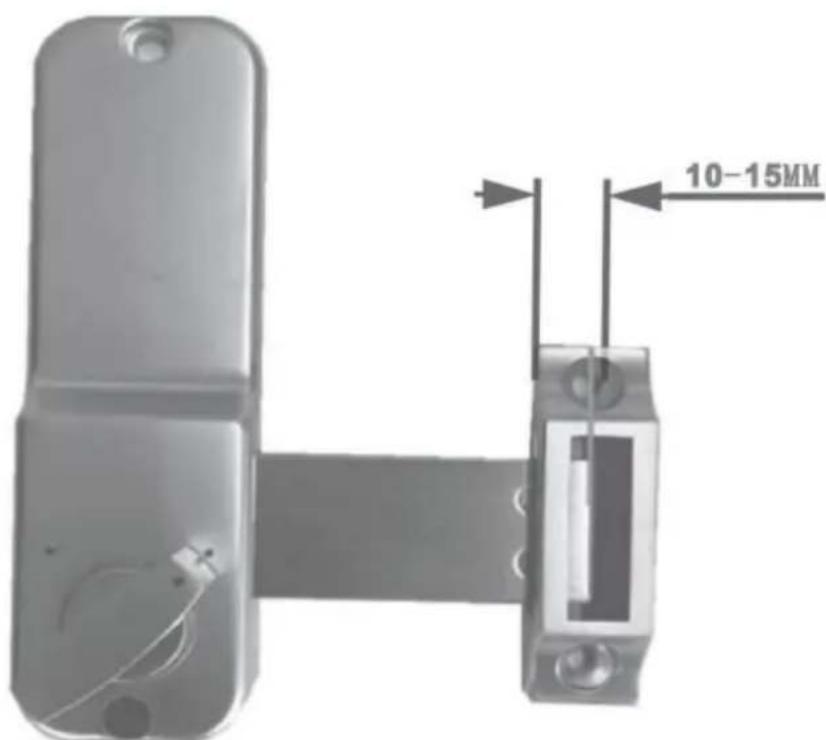

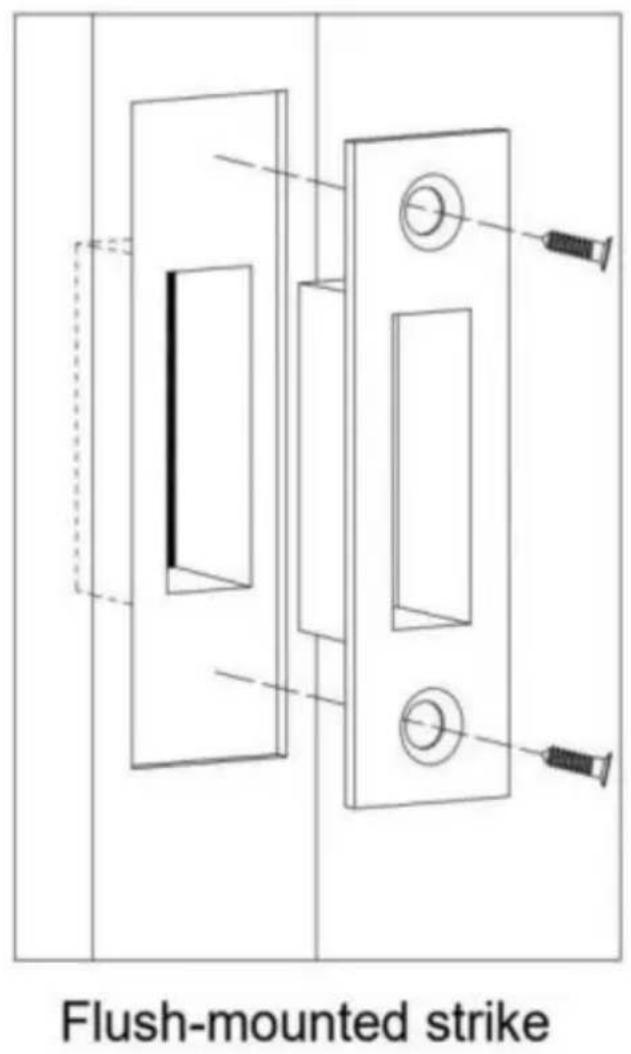

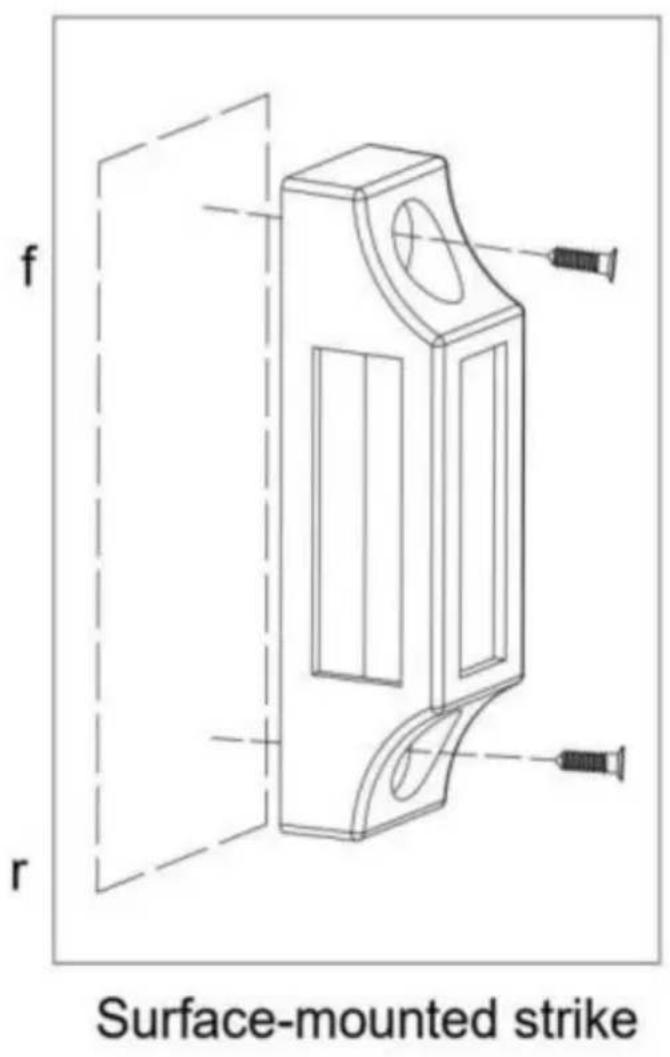

Einbau des Turriegels: Der Riegel
sollef fur den Riegelkasten und die Riegelplatte einen Durchmesser von 10-15 mm haben. Die Positionierung des Turrriegels muss so erfolgen, dass Riegel und Riegel im verriegelten Zustand zusammenpassen. Sobald die richtige Einbauposition bestimmt ist, skizzieren Sie diese und montieren Sie sie bündig mit defürrahmen.
Achten Sie darauf, dass der Riegel im verriegelten Zustand vollständig ausgefahren werden kann, um die Diebstahlschutzfunktion des Turschlosses zu gewährleisten.
Befestigen Sie zunachst den Turriegel mit einer Schraube und prufen Sie, ob sich der Riegel ordnungsgemäß ein- und aufharen lasst. Bei Problemen konnen Anpassungen vorgenommen werden. Ziehen Sieihn anschliebend mit zwei Schrauben fest.

FIG6

FIG 7A

FIG 7B
Entriebeln und Vertriegen
Tipps: Die Taste C dient zum Löschen und Zurücksetzen der Taste. Die Standardtastenrichtung zum Entriegeln der Tur ist im Uhrzeigersinn, wenn Sie das Schloss auf Linkshänder umstellen die Knopfrichtung zum Entriegeln des Tur ist gegen den Uhrzeigersinn.
1) Drücken Sie das richtige Password und drehen Sie dann den Knopf zur Öffnung der Tür Richtung zum Entriegeln des Schlosses. Wenn Sie das Password eingeben, können Sie nicht drehen Klicken Sie auf die Schaltfläche, überprüfen Sie, ob die Kennworteinstellungen korrekt sind oder nicht, und dass Sie haben die C-Taste gedrückt, bevor Sie die Taste gedrückt haben.
2) Und drehen Sie den Knopf in die andere Richtung, um die Tur wieder zu verriegeln.
3) Nur von außen ist ein Code erforderlich, um den Knopf zum Öffnen zu drehen. Von innen Der Riegel{lsst sich mit dem inneren Knopf frei ein- und ausfahren.
Einstellen oder Aufheben des Immer-Offen -Modus (Nach dem Einstellen des Immer-Offen-Modus Im Modus „Tür öffnen" kann die Tür direkt durch Drehen des Griffs geöffnet werden, ohne dass ein Password)
Geben Sie zunachst das richtige Password ein, drücken Sie den Griff nach unter und halten Sie die Y-Taste gedrückt gleichzeitig den Griff loslassen und dann die Y-Taste loslassen, und die
Der Immer-Offen-Modus ist eingestellt.
Immer-offen-Modus abbrechen: Taste C gedrückt halten, Griff nach unten drücken, schon wird der Immer-offen-Modusabgebrochen.

Scannen Sie den QR-Code, um das Operationsvideo zu erhalten
Hersteller: Shanghaiuxinmuyeyouxiangonsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
EG-Verterer: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
UK-Vertreter: YH CONSULTING LIMITED.
Nach AUS importiert: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australien
In die USA importiert: Sanven Technology Ltd.
