BRUKSANVISNING OL-601HD2-B-03 Vevor

Teknisk support och garanticertifikat

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga.

"Spara hälften", "Halv priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

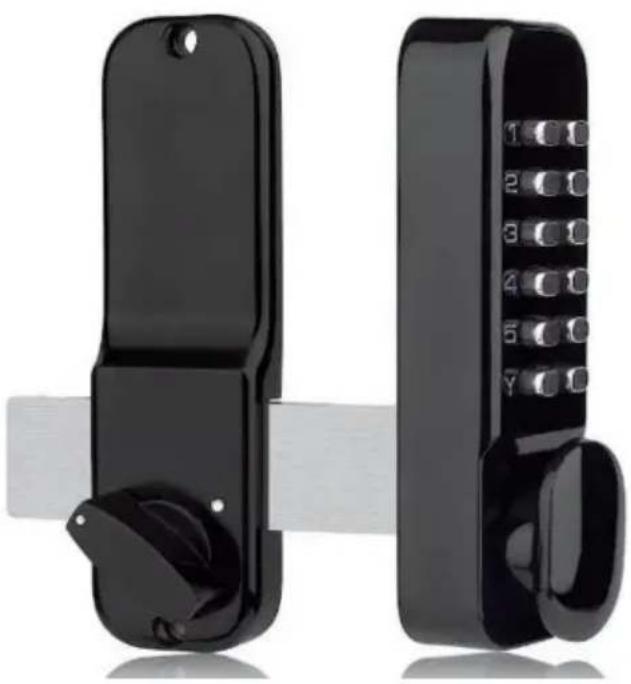

MODELL: OL601HD2-B-01/OL601HD2B-03

(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

▲ WARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan leda till allvarlig skada.

Monteringsförsiktighetsåtgärder:

1) Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2) Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3) Håll samlingsområdet rent och väl upplyst.
4) Håll åskådare borta från området under monteringen.

NOTERA:

1. Rekommenderad lösenordslängd är 4–6 siffror.
2. Tryck på C-tangenten för att återställa innan du anger ditt lösenord.
3. Lösenordet behöver inte anges i ordningsföljd.
4. Att ändra lösenordet kräver demontering och utbyte.

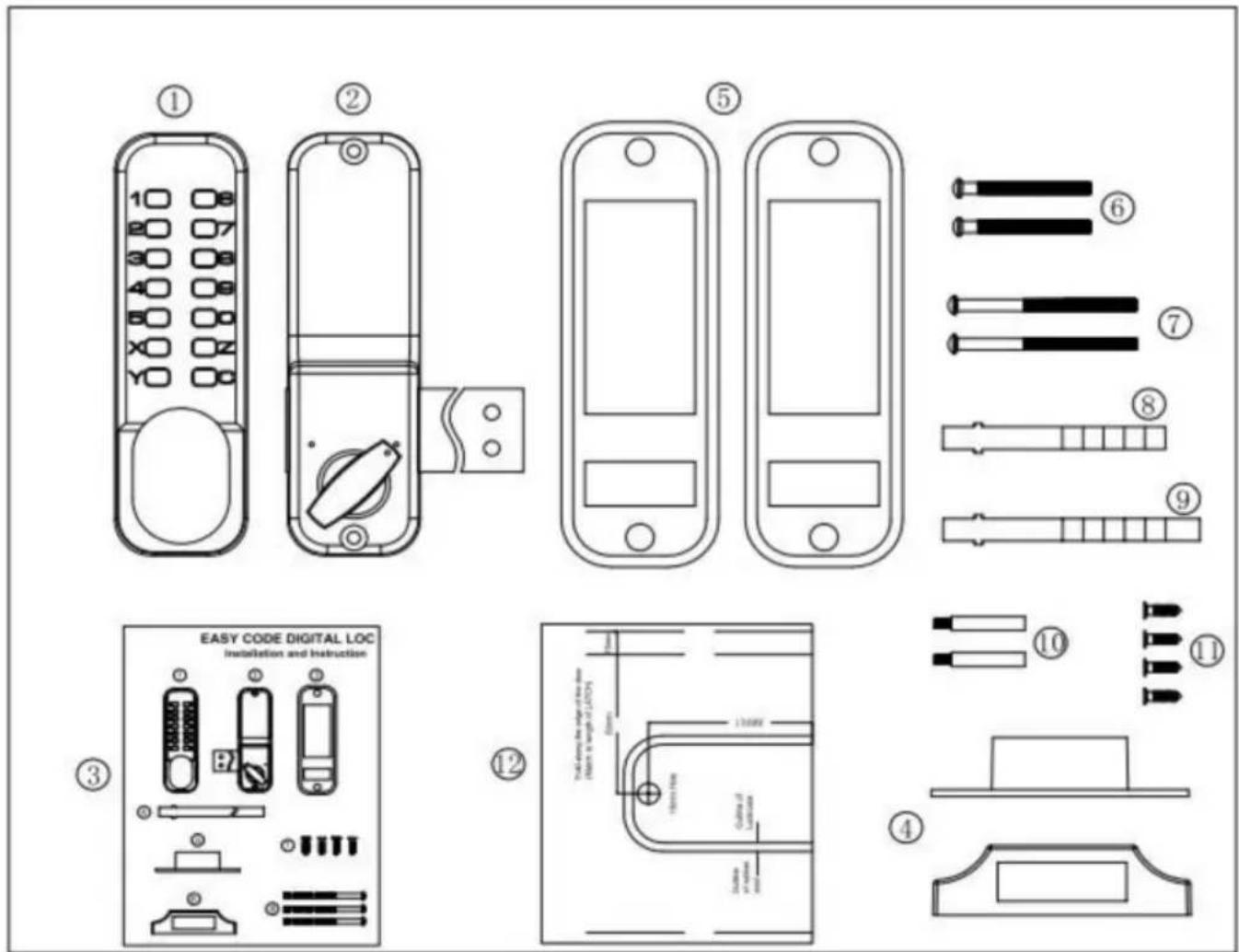

Lista över delar

1 x frontpanel

2 x bakpanel

3, Manuell x1

4ÿDörrfästningsplatta x 1 set

1. Breddad skyddsgummimatta (160x65mm) x 2 stycken

2. Monteringsskruvar M4x40mm x 2 st.

3. Monteringsskruvar M4x50mmx2 st.

4. Montering av platt stång 80 mm x 1 st
   9, Montering av platt stång 95 mm x 1 st
   10 st. Massiva stiften (M5xM4x40mm) x 2 st.
   11 st. själgängande skruvar med krysspår och platta huvuden (träskruvar) x 4
   12 klistermärken för assisterad installationsborrning x 1

MODELL: OL601HD2-B-01/OL601HD2B-03

1. Kontrollera att alla delar fungerar korrekt.

2. Följ instruktionerna i "Ställa in ett lösenord" för att ställa in ett lösenord. Det rekommenderas att du anger ett lösenord på 4 till 6 siffror i valfri ordning.

3. Kontrollera, beroende på dörrens öppningsriktning, om den är nödvändigt att ändra låsriktningen på det främre låset och vänster/höger riktning för låsbulten på baklåset. Om du behöver byt, följ instruktionerna.
4. Använd baklåset som referens och arbeta med öppningsmallen. att öppna hålen i dörren.
5. Montera låsen och kontrollera att de främre och bakre låsen läser ordentligt.

FÖRE INSTALLATION VÄNLIGEN:

1) Se till att alla delar fungerar korrekt
2) Ställ in eller ändra lösenordet "Ställa in/Ändra lösenord". De lösenord som ställts in är utan ordning och kan inte upprepas. Att ange en fyrsiffrig kod är säkrast.
3) Se till att dörrlåset kan användas normalt efter att koden har ställts in Sätt in den fyrkantiga skaftet i låscylinderns fyrkantiga hål och vrid den fyrkantiga stammen.

Spärren kan normalt sett dras ut och in.

Ställa in/ändra lösenord

1) På baksidan av låshuset med sifferknapparna ser du
knopp med spår, spetsen riktad mot mitten
Denna position har ingen lösenordsstatus. (Se figur 1A)
2) Om du vill ställa in en knapp som lösenord, tryck försiktigt ner knappen med en spårskruvmejsel och rotera den 180 grader så att punkten är i linje med ett nummer. Den här knappen blir då lösenordet. Punkten ska peka utåt mot
'G' (se figur 1B)

3) För att avbryta ett lösenord, tryck försiktigt ner knappen med en spårskruvmejsel och vrid den 180 grader så att pricken är vänd mot mitten av låset (pekar mot 'F').

Innan du installerar dörren, kom ihåg lösenordet du har ställt in.

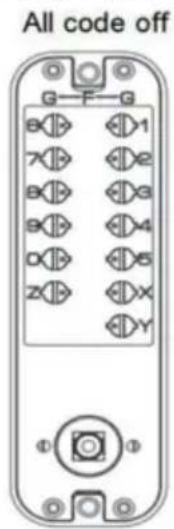

All code off G-F-G 8 1 7 2 8 3 8 4 0 5 Z X Y ① ③

FIG 1A

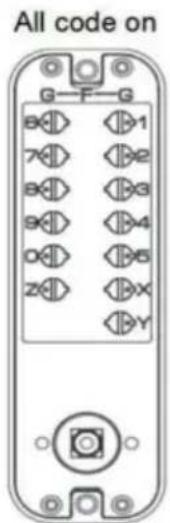

All code on G-F-G B1 72 B3 94 D5 Z6 Y

FIG 1B

För att ställa in lösenordet:

Sätt in en spårskruvmejsel i knappens skåra, tryck in den lite i låset och vrid den sedan 180 grader så att pricken på knappen är nära siffran eller

bokstav. Denna siffra eller bokstav kommer att vara lösenordet. Det finns ingen ordning för lösenord. C-tangenten används för att rensa eller återställa lösenordet, och alla andra siffror och bokstäver används som lösenordsnycklar.

För att ta bort lösenordet:

Rotera knappen så att pricken på knappen flyttas bort från numret eller brev.

FIG 2

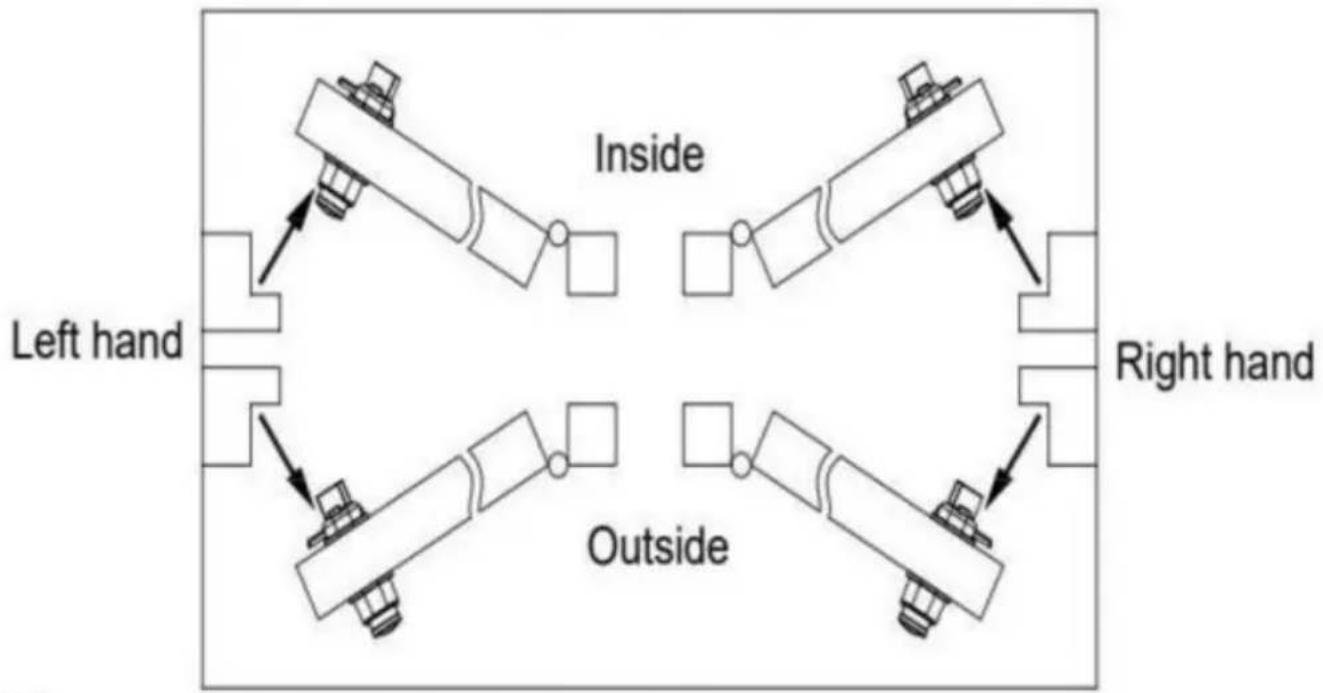

Dörröppningsriktning

Bekräfta öppningsriktningen

För att bekräfta dörrens öppningsriktning, se diagrammet på

höger, vilket kan hjälpa till att avgöra om dörren svänger inåt eller utåt.

För dörrar som svänger inåt, använd den utanpåliggande låsplattan för installation.

För dörrar som svänger utåt, använd den sidomonterade slutbleckslådan för installation.

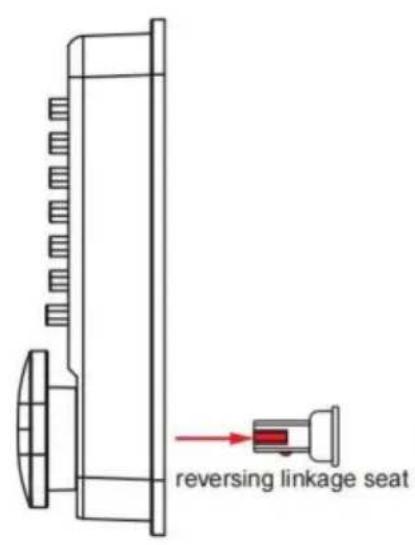

Ändra låsets upplåsningsriktning Standardriktningen

för lösenordsläset på framdörren är inställd på att öppnas till höger från fabriken. Om du vill justera det till att öppnas till vänster måste du ändra läsets upplåsningsriktning. Stegen är följande: 1) Dra först ut backlänkens säte på baksidan av frontpanelen utåt (bild A)

2) Placera backlänkens säte i det fyrkantiga hålet på frontpanelen (bild B)
3) Vrid backlänkens säte medurs 180° (bild C), och om detgär i upplåsningsriktning, vrid det moturs 180°. 4) Tryck slutligen in backlänkens säte i det fyrkantiga hålet på frontpanelen (bild D), så är riktningsbytet klart.

Ändra låsbultens riktning:

Lösenordslåset är som standard inställt på att öppnas till höger. Om du behöver Justera den så att den öppnas till vänster, följ dessa steg:

1. Ta bort de 4 skruvarna och täckplattan på baksidan av det inre låset.
2. Demontera låsbulten och vänd den (till vänster eller höger med drivspåret) vänd nedåt).
3. Fäst täckplattan med skruvar, vrid vredet och kontrollera om låsbulten dras in och utormalt.

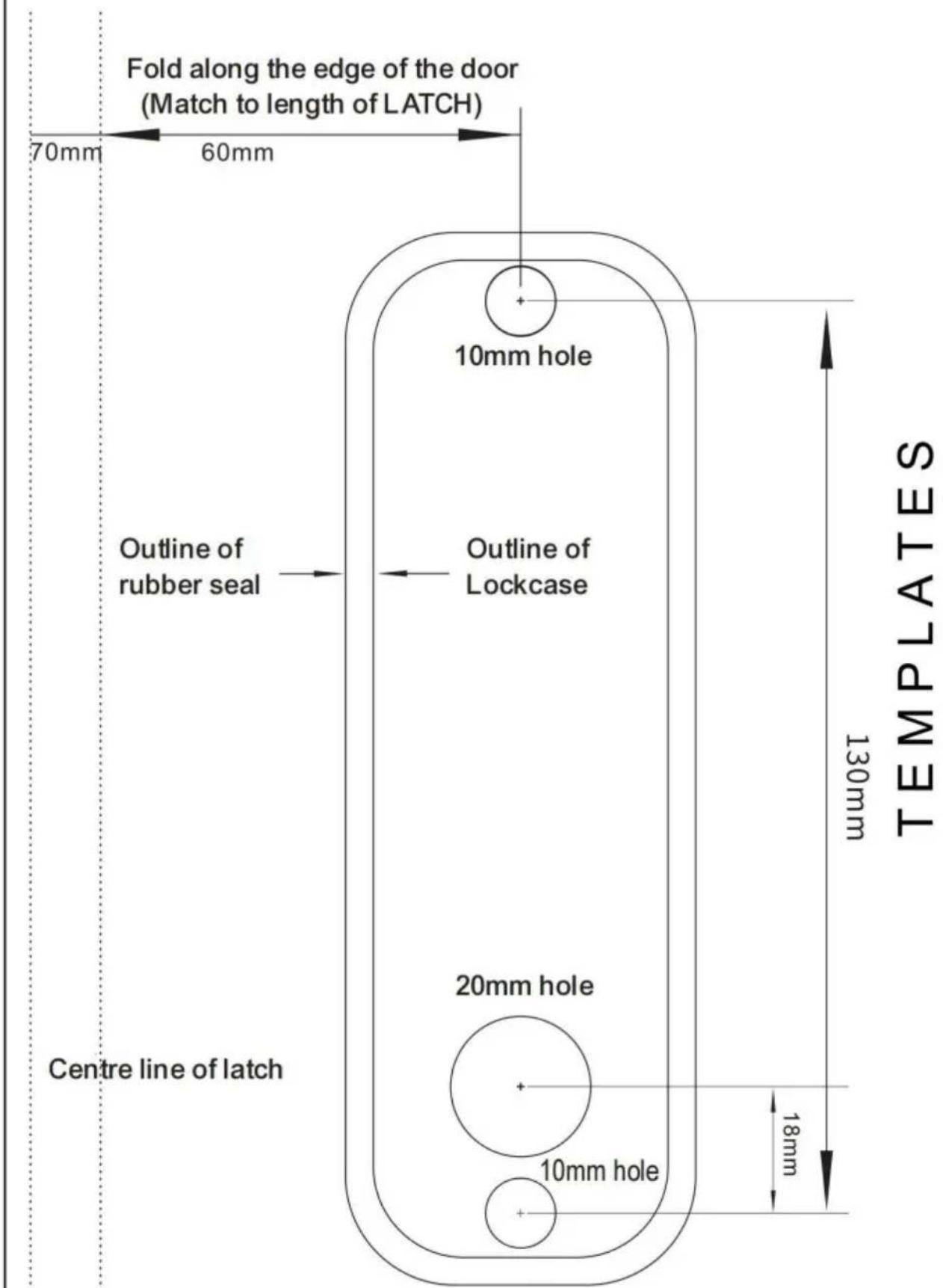

Positioneringsborrning

1. Tryck låsets baksida vertikalt mot dörren och rikta in ena änden av låsbulten med dörrens kant.
2. Gör motsvarande markeringar för låsets position.
3. Använd borrmallen för att rikta in hålet mot de markerade positionerna, vilket indikerar skruvhål och placering av drivaxelhål.
4. Borra 10 mm hål för skruvhålen och 10 mm hål för drivaxelns hål.
5. Om det är ett större mellanrum mellan dörren och karmen kan du placera låset på ett sätt som gör att låsbultens ändyta kan sträcka sig bortom sidan av dörren, vilket säkerställer en tätare passform när låset ingriper i slutblecket.

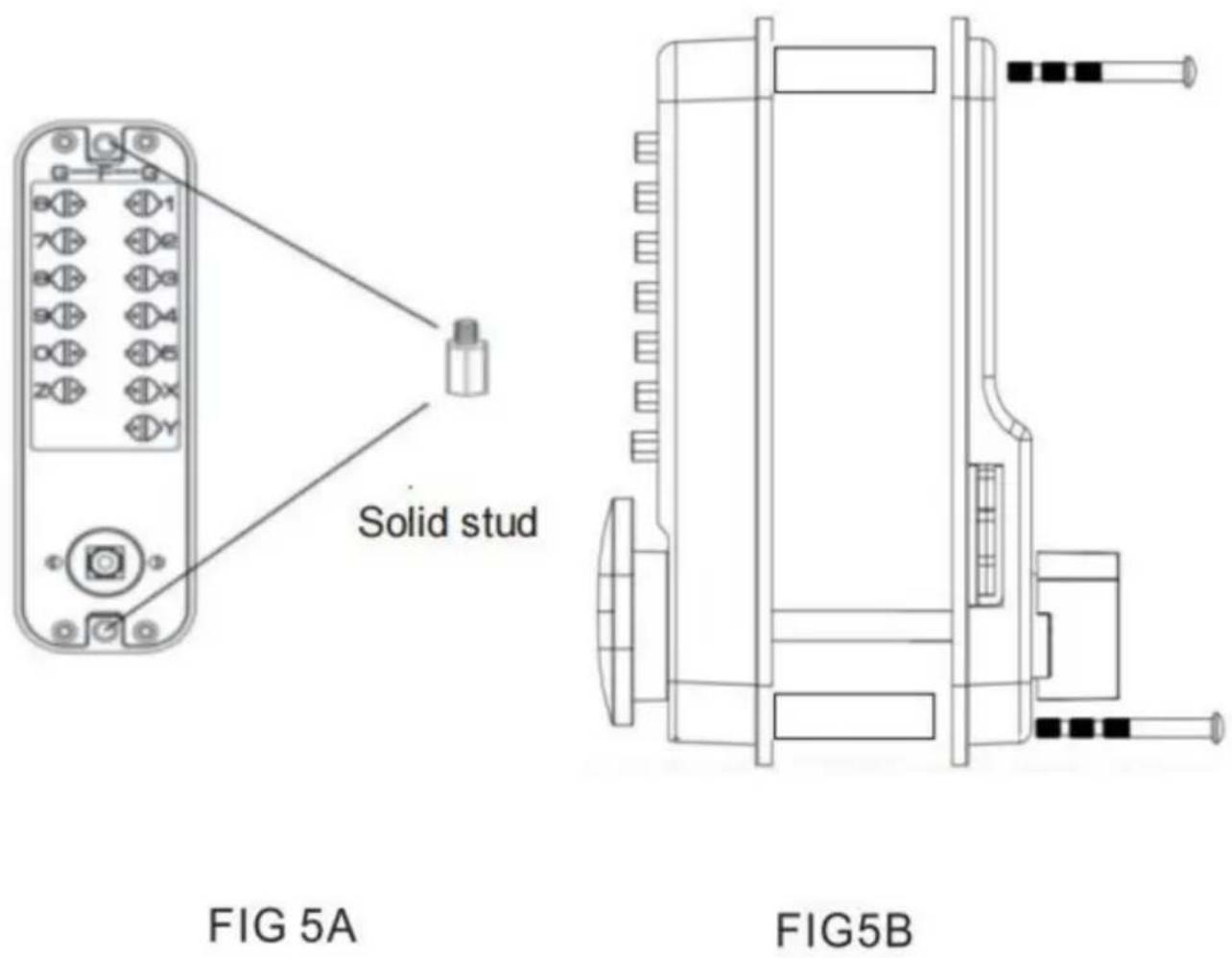

Installation och felsökning 1.

Skruva först in den ihåliga skruven i motsvarande skruvhål på det främre lösenordslåset och välj sedan lämplig storlek på drivaxeln och installationsskruvarna i enlighet med dörrens tjocklek och montera dem med gummipackningen.

1. Stäng inte dörren förrän det är bekräftat att låset kan öppnas normalt med lösenordet. Drivaxeln är konstruerad för dörrar med en tjocklek på 100 mm eller mindre. 3. Efter att låset är

installerat, kontrollera om de främre och bakre låsen kan öppnas och stängas normalt. När du stänger låset behöver du inte ange lösenordet. När du öppnar låset, tryck på "C*-tangenten för att återställa innan du anger rätt lösenord för att låsa upp.

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

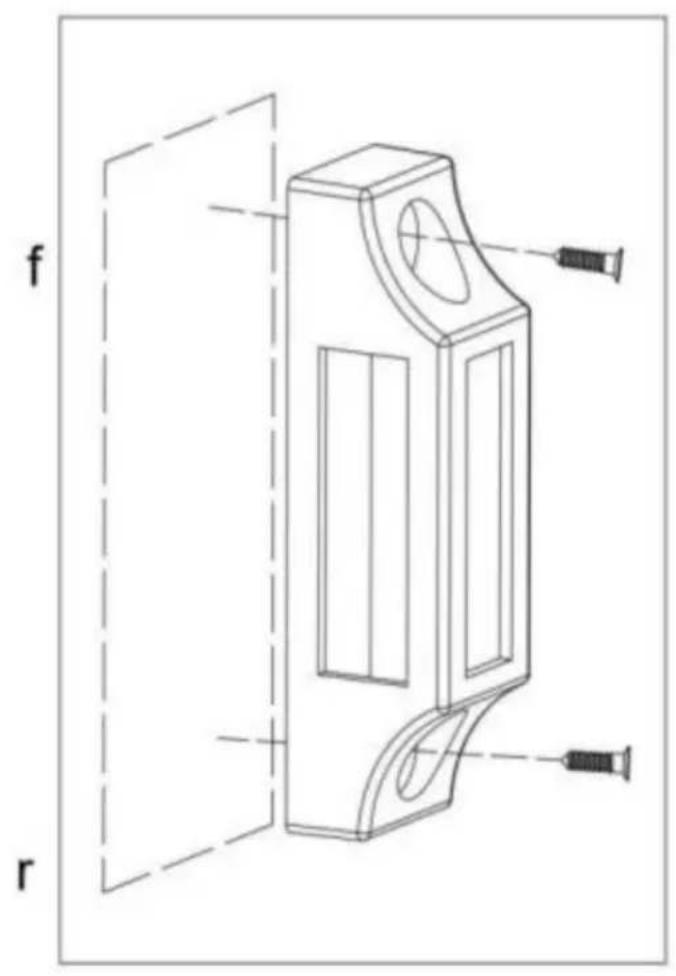

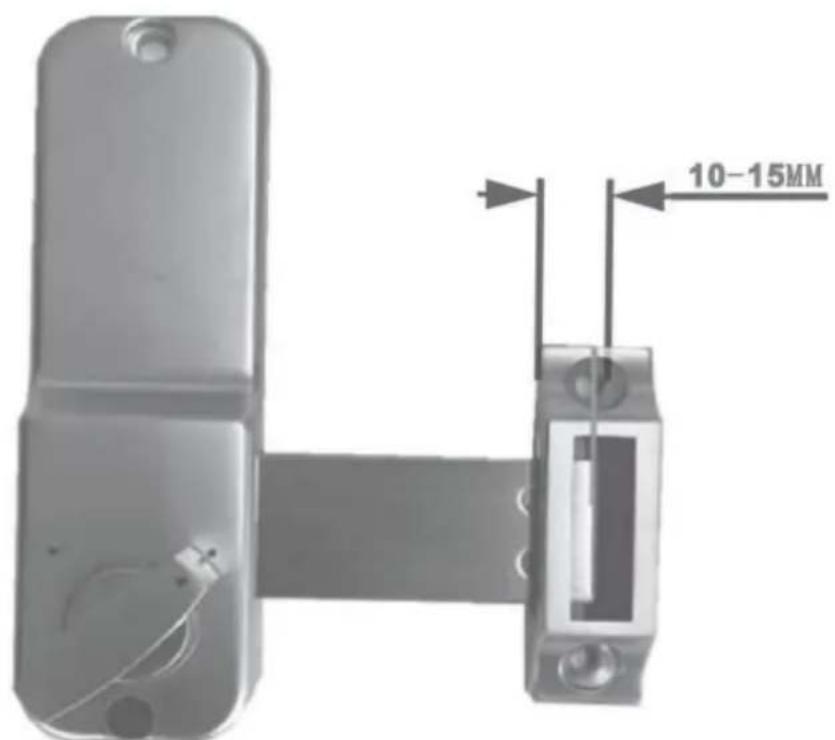

Montera dörrlåset Regeln ska vara

inom storleksintervallet 10 mm–15 mm för låslådan och låsplattan. Dörrläsets placering måste tillåta att regeln kombineras med låset när det är låst. När rätt installationsposition har bestämts, markera den och montera den i jämnhöjd med dörrkarmen.

Se till att regeln kan dras ut helt när den är låst för att säkerställa dörrlåsets stöldskyddsfunktion.

Börja med att fästa dörrlåset med en skruv och kontrollera om bulten går ut och in ordentligt. Om det finns några problem kan justeringar göras. Dra sedan åt med två skruvar.

10-15MM

FIG 6

f r

Tips: C-nyckeln är rensningsnyckeln och återställningsnyckeln. Standardknappens riktning för att låsa upp dörren är medsols, om du ändrar låset till vänster, knappens riktning för att låsapp dörren är moturs.

1) Tryck in rätt lösenord och vrid sedan knappen till öppningsdörrens riktning för att låsa upp låset. När du trycker på lösenordet kan du inte vrida knappen, kontrollera att lösenordsinställningarna är korrekta eller inte, och att du har tryckt på C-tangenten innan du tryckte på tangenten.
2) Och vrid knappen åt andra hållet för att låsa dörren igen.
3) Endast från utsidan, kod krävs för att vrida vredet för öppning. Från insidan, regeln går in och ut fritt med den inre knappen.

Ställa in eller avbryta alltid-öppet -läget (Efter att ha ställt in alltid-öppet-läget

I läget kan dörren öppnas direkt genom att vrida handtaget utan att gå in i ett lösenord)

Ange först rätt lösenord, tryck ner handtaget och håll ner Y-tangenten

Släpp samtidigt handtaget först och släpp sedan Y-tangenten, och

alltid-öppet-läge är inställt.

Avbryt alltid-öppet-läge: Håll ned C-tangenten, tryck ner handtaget så avbryts alltid-öppet-läget.

Skanna QR-koden för att få videon om operationen
