Tipo di prodotto	Serratura meccanica a codice
Modello	OL-601HD2-B-03
Marca	Vevor
Meccanismo di chiusura	Catenaccio meccanico
Numero di pulsanti del codice	10 (0-9) + tasti C e Y
Lunghezza della password	4 a 6 cifre
Alimentazione	Nessuna (meccanica)
Spessore porta compatibile	35 a 65 mm
Dimensioni del pannello anteriore	Circa 160 x 65 mm (con tappetino protettivo)
Materiale	Acciaio e lega
Funzione principale	Blocco e sblocco tramite codice
Funzione aggiuntiva	Modalità sempre aperta (passaggio libero)
Senso di sblocco	Reversibile (destra/sinistra)
Installazione	Richiede foratura e montaggio su porta
Utensili necessari	Cacciavite, trapano, metro
Pulizia e manutenzione	Pulire con un panno asciutto, evitare prodotti abrasivi
Sicurezza	Catenaccio bloccabile, codice non ordinato
Pezzi di ricambio forniti	Pannelli, piastre di fissaggio, viti, barre piatte, perni, adesivo per foratura
Riparabilità	Pezzi meccanici semplici, sostituzione dei pulsanti possibile
Garanzia	Certificato di garanzia elettronico tramite sito Vevor

Domande frequenti - OL-601HD2-B-03 Vevor

Come impostare una password sulla serratura Vevor OL-601HD2-B-03?

Utilizzare un cacciavite a testa piatta per inserirlo nella fessura del pulsante, spingere leggermente e ruotare di 180° in modo che il punto sia allineato con la cifra scelta. Questo pulsante diventa quindi una cifra della password. La password può essere composta da 4 a 6 cifre, senza un ordine preciso.

Come cancellare o reimpostare la password?

Premere il tasto C prima di inserire la password per reimpostare. Per eliminare una password esistente, ruotare il pulsante corrispondente in modo che il punto si allontani dalla cifra.

Posso cambiare il senso di apertura della serratura?

Sì, il senso di sblocco predefinito è a destra. Per passare a sinistra, rimuovere il supporto del meccanismo di inversione, posizionare la sede di collegamento nel foro quadrato, ruotarla di 180° in senso antiorario, quindi reinserirla. È anche necessario invertire il catenaccio.

Come installare la serratura su una porta?

1) Praticare fori da 10 mm secondo la dima fornita. 2) Fissare la piastra di fissaggio. 3) Installare l'albero di azionamento adatto allo spessore della porta (35-65 mm). 4) Montare i pannelli anteriore e posteriore. 5) Verificare il funzionamento prima di chiudere la porta.

Cosa fare se la serratura non si blocca correttamente?

Verificare l'allineamento del catenaccio con la contropiastra. Regolare la posizione della contropiastra o utilizzare la piastra di blocco montata a superficie per porte che si aprono verso l'interno. Assicurarsi che il catenaccio si estenda completamente.

Come attivare la modalità sempre aperta?

Inserire la password corretta, quindi premere la maniglia tenendo premuto il tasto Y. Rilasciare prima la maniglia, poi il tasto Y. La modalità è quindi attiva: la porta si apre senza codice.

Come disattivare la modalità sempre aperta?

Tenere premuto il tasto C, quindi premere la maniglia. La modalità sempre aperta viene annullata.

La serratura necessita di una pila o di una fonte di alimentazione?

No, questa serratura è completamente meccanica. Non sono necessari né pile né elettricità.

Quali utensili sono necessari per l'installazione?

Avrete bisogno di un cacciavite a testa piatta, di un trapano con una punta da 10 mm, di un metro e eventualmente di una livella a bolla. La dima di foratura è fornita.

Dove trovare l'assistenza tecnica e la garanzia?

Recarsi sul sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE OL-601HD2-B-03 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: OL601HD2-B-01/OL601HD2B-03

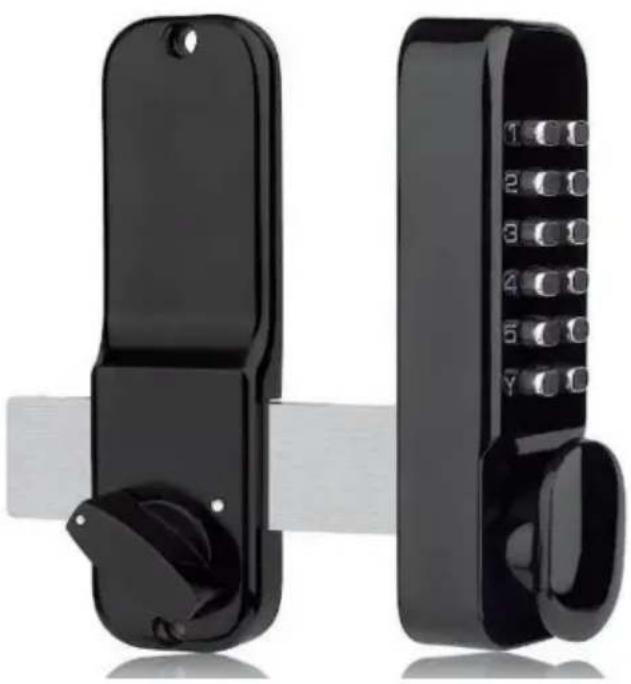

(L'immagine è solo a scopo illustrativo; fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione può comportare lesioni gravi.

Precauzioni di montaggio:

1) Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli. 2) Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio. 3) Mantenere l'area di assemblaggio pulita e ben illuminata. 4) Tenere gli astanti fuori dall'area durante l'assemblaggio.

NOTA:

1. La lunghezza consigliata per la password è di 4-6 cifre.
2. Premere il tasto C per reimpostare prima di immettere la password.
3. Non è necessario immettere la password in sequenza.
4. Per cambiare la password è necessario smontare e sostituire il dispositivo.

Elenco delle parti

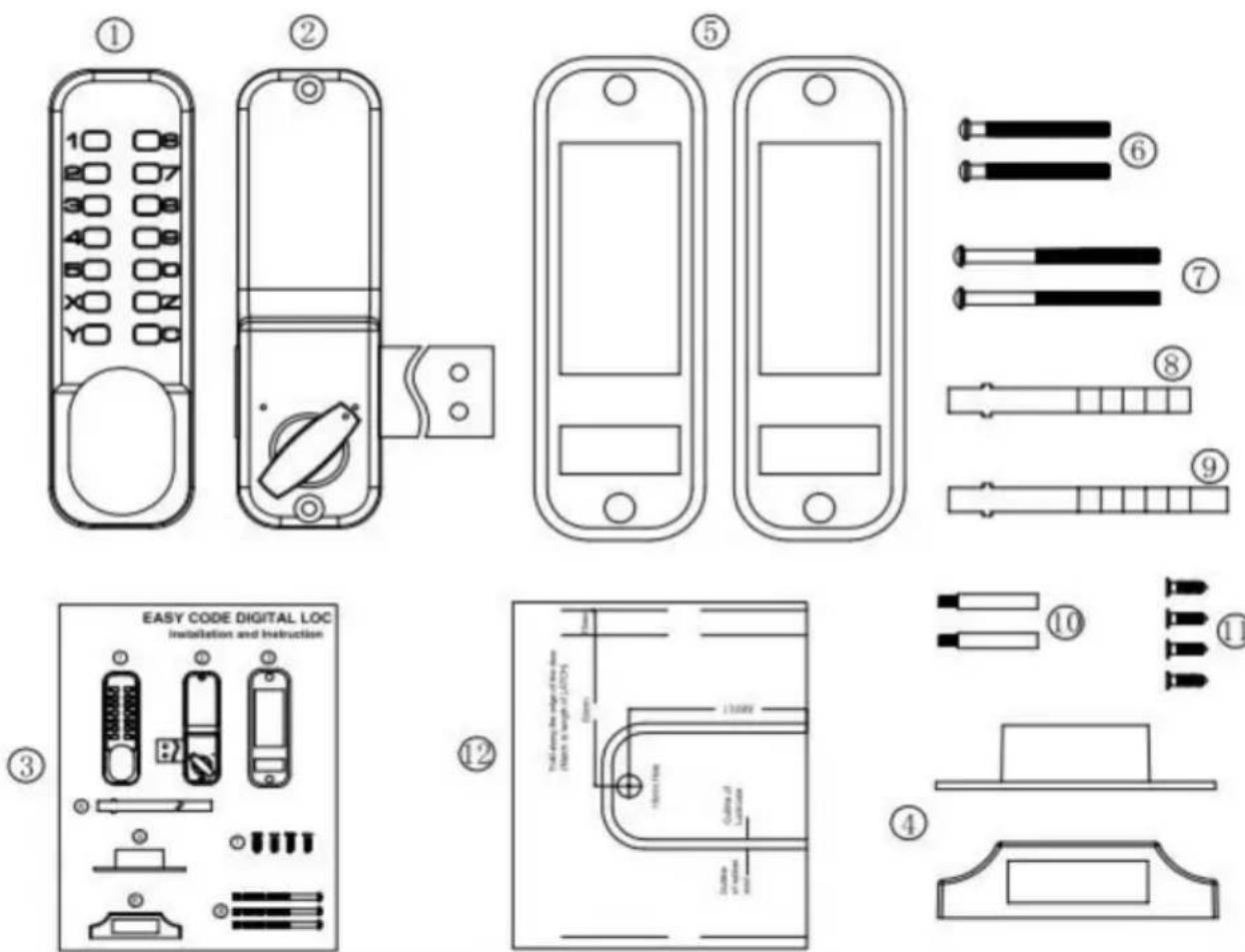

1. Pannello frontale x 1

2. Pannello posteriore x 1

3. Manuale x 1

4. Piastra di fissaggio porta x 1 set

1. 5. Tappetino di protezione in gomma allargato (160x65 mm) x 2 pezzi
2. 6. Viti di montaggio M4x40mm x 2 pezzi

7. Viti di montaggio M4x50mm x 2 pezzi

1. 8. Barra piatta di montaggio 80 mm x 1 pz. 9. Barra piatta di montaggio 95 mm x 1 pz.
2. 10. Perno pieno (M5xM4x40mm) x 2 pezzi.
3. 12. Viti autofilettanti a testa piatta con intaglio a croce (viti per legno) x 4

Adesivo per la perforazione assistita x 1

MODELLO: OL601HD2-B-01/OL601HD2B-03

Procedura di installazione:

1. Verificare che tutte le parti funzionino correttamente.
2. Per impostare una password, seguire le istruzioni in "Impostazione di una password". Si consiglia di impostare una password composta da 4 a 6 cifre, in qualsiasi ordine.
3. In base alla direzione di apertura della porta, verificare se è necessario modificare la direzione di bloccaggio del blocco anteriore e la direzione sinistra/destra del chiavistello di bloccaggio della serratura posteriore. Se necessario, cambiare seguendo le istruzioni.
4. Utilizzando il blocco posteriore come riferimento, lavorare con il modello di apertura per aprire i fori nella porta.
5. Installare le serrature e verificare che le serrature anteriori e posteriori funzionino correttamente.

correttamente.

PRIMA DELL'INSTALLAZIONE:

1) Assicurarsi che tutte le parti funzionino correttamente. 2) Impostare o modificare la password "Impostazione/Modifica password". Le password impostate non sono in alcun ordine e non possono essere ripetute. L'impostazione di un codice a 4 cifre è la soluzione più sicura. 3) Assicurarsi che la serratura della porta possa essere utilizzata normalmente dopo aver impostato il codice. Inserire lo stelo quadrato nel foro quadrato del cilindro della serratura e girare lo stelo quadrato.

Normalmente il fermo può essere esteso e retratto.

Impostazione/modifica delle password

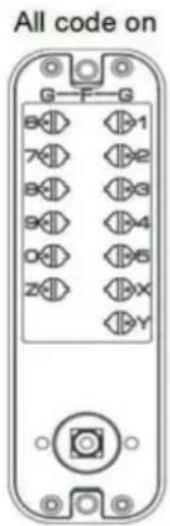

1) Sul retro del corpo della serratura con i pulsanti numerici, vedrai la manopola con le fessure; la punta è rivolta verso il centro.

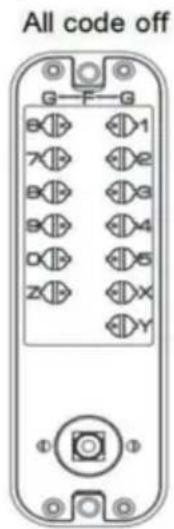

Questa posizione non è uno stato di password. (Vedi figura 1A)

2) Se si desidera impostare un pulsante come password, premere delicatamente il pulsante con un cacciavite a taglio e ruotarlo di 180 gradi in modo che il punto si allinei con un numero.

Questo pulsante diventerà quindi la password. Il punto dovrebbe puntare verso l'esterno, verso 'G' (vedi figura 1B).

3) Per annullare una password, premere delicatamente il pulsante con un cacciavite a taglio e ruotarlo di 180 gradi in modo che il punto sia rivolto verso il centro del corpo del lucchetto (verso la 'F').

Prima di installare la porta, ricorda la password che hai impostato.

FIG 1A

FIG 1B

Per impostare la password:

Inserire un cacciavite a taglio nella fessura del pulsante, spingerlo un po' nella serratura e quindi ruotarlo di 180 gradi in modo che il punto sul pulsante sia vicino al numero o

lettera. Questo numero o lettera sarà la password. Non c'è un ordine per la

password. Il tasto C viene utilizzato per cancellare o reimpostare la password e tutti gli altri numeri e le lettere vengono utilizzate come chiavi di password.

Per rimuovere la password:

Ruotare il pulsante in modo che il punto sul pulsante si allontani dal numero o lettera.

FIG 2

Direzione di apertura della porta

Confermare la direzione di apertura

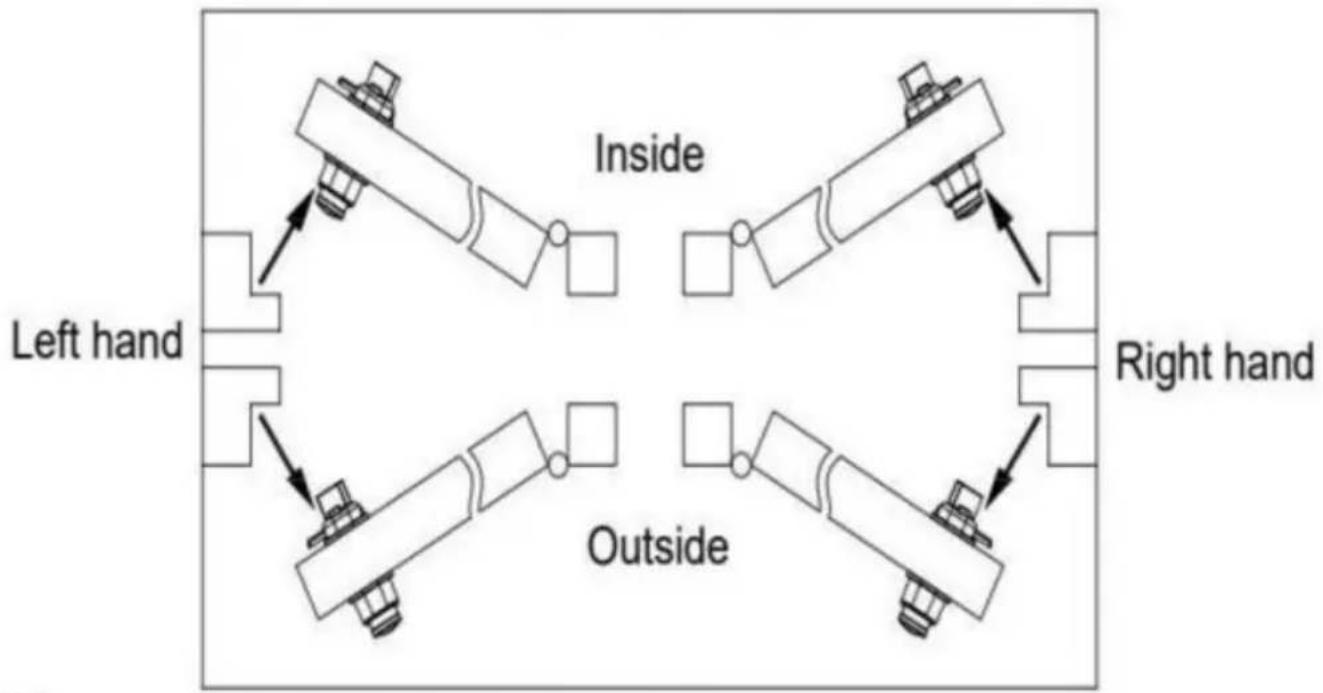

Per confermare la direzione di apertura della porta, fare riferimento allo schema a destra, che può aiutare a determinare se la porta si apre verso l'interno o verso l'esterno.

Per le porte che si aprono verso l'interno, utilizzare la piastra di chiusura montata in superficie per l'installazione.

Per le porte che si aprono verso l'esterno, utilizzare la scatola di chiusura montata lateralmente per l'installazione.

Modificare la direzione di sblocco della serratura. La

direzione predefinita per la serratura della porta anteriore con password è impostata in fabbrica per l'apertura a destra. Se si desidera regolarla per l'apertura a sinistra, è necessario invertire la direzione di sblocco della serratura. I passaggi sono i seguenti: 1) Innanzitutto, estrarre verso l'esterno la sede del collegamento di retromarcia sul retro del pannello anteriore (Fig. A).

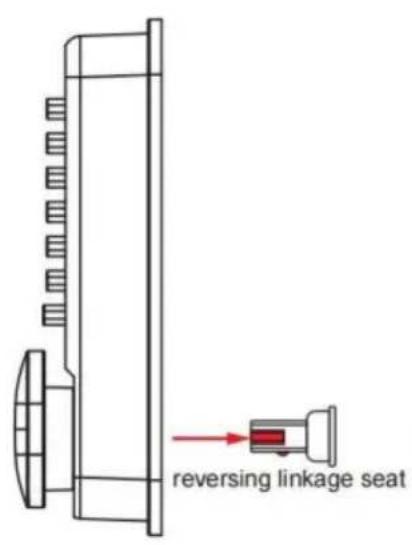

2) Posizionare la sede del collegamento di retromarcia nel foro quadrato sul pannello anteriore (Fig. B). 3) Ruotare la sede del collegamento di retromarcia in senso orario di 180° (Fig. C) e, commutata nella direzione di sbloccaggio a destra, ruotarla in senso antiorario di 180°. 4) Infine, premere la sede del collegamento di retromarcia nel foro quadrato sul pannello anteriore (Fig. D) e il cambio di direzione è completato.

Cambiare la direzione del bullone di bloccaggio:

Il blocco password è inizialmente impostato per aprirsi a destra per impostazione predefinita. Se è necessario regolarlo in modo che si apra a sinistra, segui questi passaggi:

1. Rimuovere le 4 viti e la piastra di copertura sul retro della serratura interna.
2. Smontare il bullone di bloccaggio e girarlo (a sinistra o a destra con lo slot di guida rivolto verso il basso).
3. Fissare la piastra di copertura con le viti, ruotare la manopola e verificare se il bullone di bloccaggio si ritrae e si estende normalmente.

Posizionamento della perforazione

1. Premere la parte posteriore della serratura verticalmente contro la porta, allineando un'estremità del catenaccio con il bordo della porta.
2. Eseguire le marcature corrispondenti per la posizione della serratura.

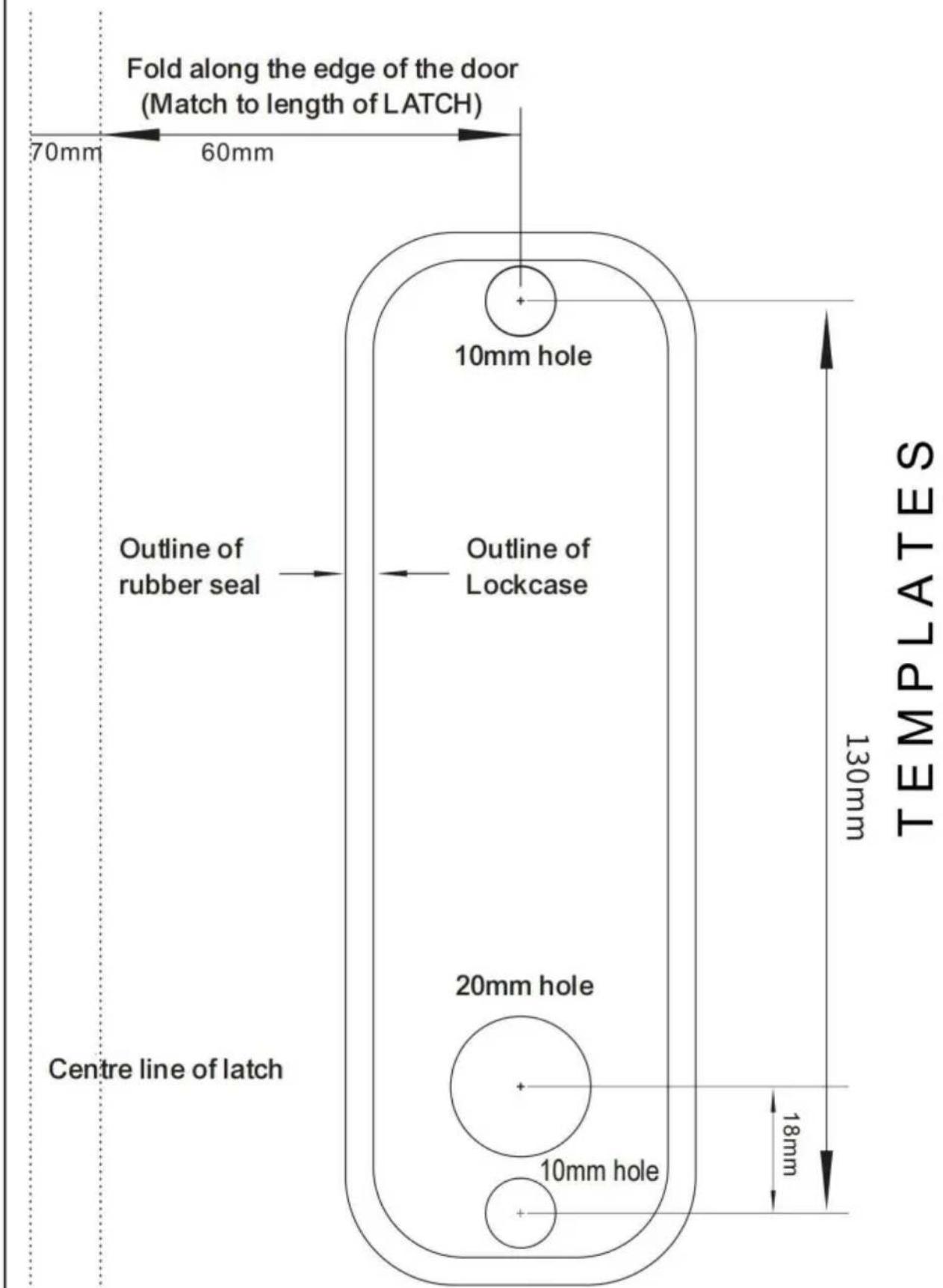

3. Utilizzare il modello di foratura per allineare con le posizioni contrassegnate, indicando i fori per le viti e le posizioni dei fori dell'albero di trasmissione.
4. Praticare dei fori da 10 mm per le viti e un foro da 10 mm per l'albero di trasmissione. 5. Se c'è uno spazio maggiore tra la porta e il telaio, è possibile posizionare la serratura in modo tale da consentire alla superficie terminale del bullone di bloccaggio di estendersi oltre il lato della porta, garantendo una tenuta più salda quando la serratura si innesta nella piastra di battuta.

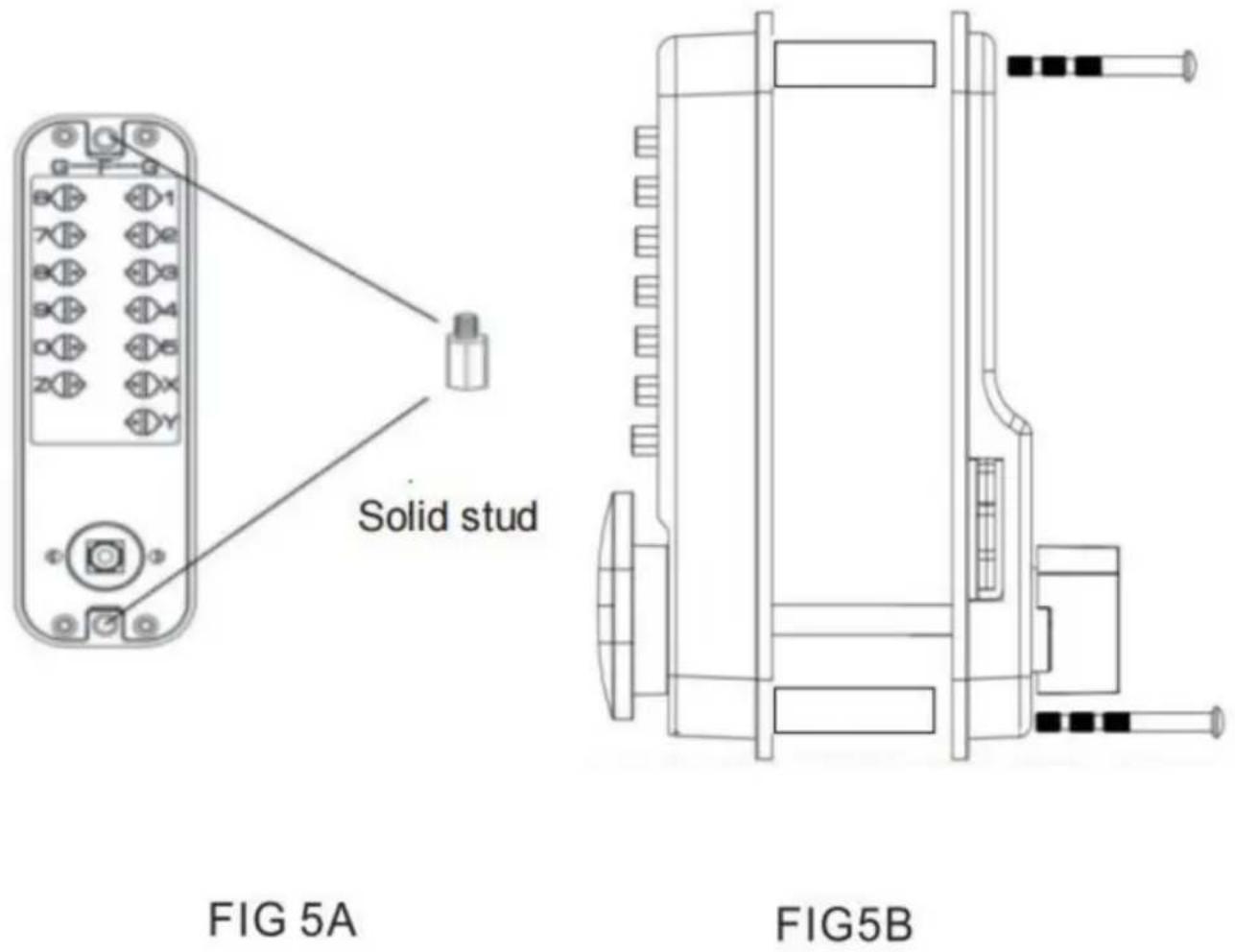

Installazione e debug 1. Per

prima cosa, avvitare la vite cava nel foro corrispondente della serratura con password anteriore, quindi selezionare la dimensione appropriata dell'albero di trasmissione e delle viti di installazione in base allo spessore della porta e installarli con la guarnizione in gomma.

1. Non chiudere la porta finché non si è certi che la serratura possa essere aperta normalmente tramite la password. L'albero di trasmissione è progettato per porte con uno spessore pari o inferiore a 100

mm. 3. Dopo aver installato la serratura, verificare che le serrature anteriore e posteriore possano essere aperte e chiuse normalmente. Quando si chiude la serratura, non è necessario inserire la password. Quando si apre la serratura, premere il tasto "C*" per resettare prima di inserire la password corretta per sbloccarla.

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

Installazione del chiavistello della

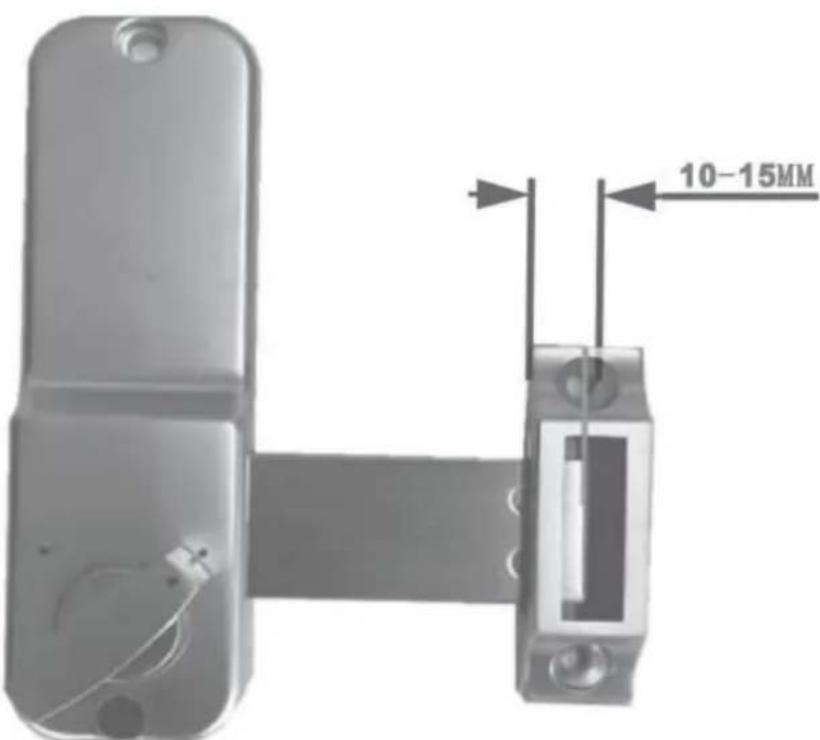

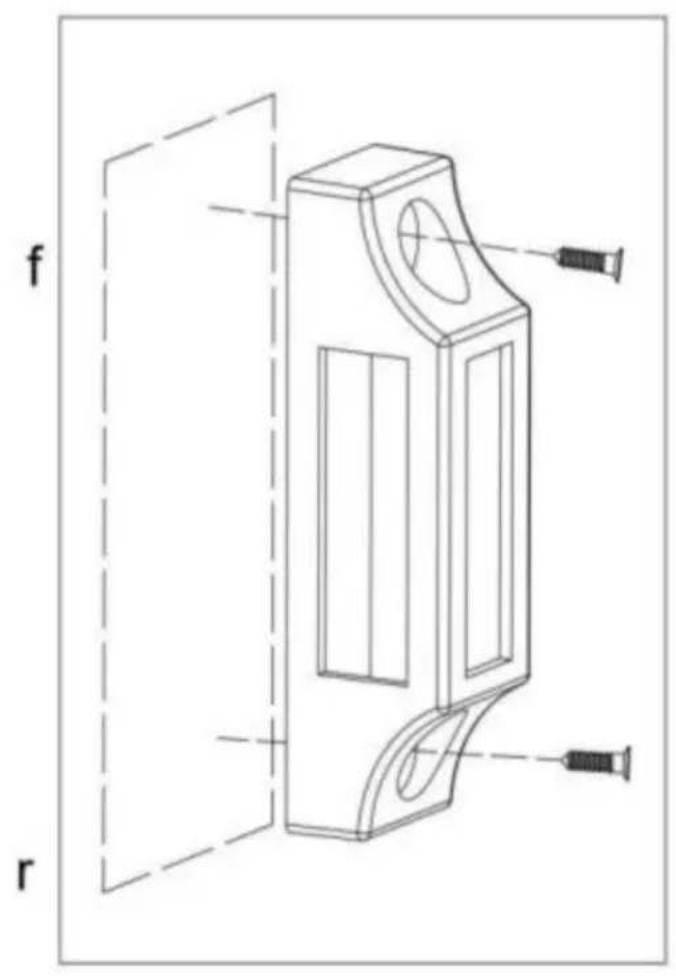

porta Il chiavistello deve avere una dimensione compresa tra 10 mm e 15 mm per la scatola e la piastra del chiavistello. Il posizionamento del chiavistello della porta deve consentire al chiavistello di combaciare con il chiavistello quando è chiuso. Una volta determinata la posizione di installazione corretta, tracciarne il contorno e installarlo a filo con il telaio della porta.

Per garantire la funzione antifurto della serratura della porta, assicurarsi che il chiavistello possa estendersi completamente quando è bloccato.

Inizia fissando la serratura della porta con una vite e controlla che il chiavistello si estenda e si ritragga correttamente. In caso di problemi, è possibile apportare delle regolazioni. Quindi, serra con due viti.

Sbloccare e bloccare

Suggerimenti: il tasto C è il tasto di cancellazione e reset. La direzione predefinita del pulsante per sbloccare la porta è in senso orario, se si cambia la serratura in sinistra, la direzione del pulsante per sbloccare la porta è in senso antiorario.

1) Premere la password corretta, quindi ruotare il pulsante verso la direzione di apertura della porta per sbloccare la serratura. Quando si preme la password, non è possibile ruotare il pulsante; controllare che le impostazioni della password siano corrette e che si sia premuto il tasto C prima di premere il tasto. 2) Quindi ruotare il pulsante nell'altra direzione per bloccare nuovamente la porta. 3) Solo dall'esterno, è necessario il codice per girare la maniglia per l'apertura. Dall'interno, il bullone entra ed esce liberamente tramite il pulsante interno.

Impostazione o annullamento della modalità sempre aperta (dopo aver impostato la modalità sempre aperta, la porta può essere aperta direttamente ruotando la maniglia senza inserire una password).

Per prima cosa inserisci la password corretta, premi la maniglia e tieni premuto il tasto Y allo stesso tempo; rilasciare prima la maniglia e poi rilasciare il tasto Y, e

è impostata la modalità sempre aperta.

Per annullare la modalità sempre aperta: tenere premuto il tasto C, premere la maniglia e la modalità sempre aperta verrà annullata.

Scansiona il codice QR per ottenere il video dell'operazione.

Produttore: Shanghai Muxin Muye Youxiangongsi.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Rappresentante CE: E-CrossSt GmbH.

Mainzer Landstr. 69, 60329 Francoforte sul Meno.

Rappresentante del Regno Unito: YH Consulting Limited.

Importato negli USA: Sanven Technology Ltd.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
