GEBRUIKSAANWIJZING OL-601HD2-B-03 Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende prijzen. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet per se dat alle categorieën gereedschappen die wij aanbieden, hieronder vallen. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

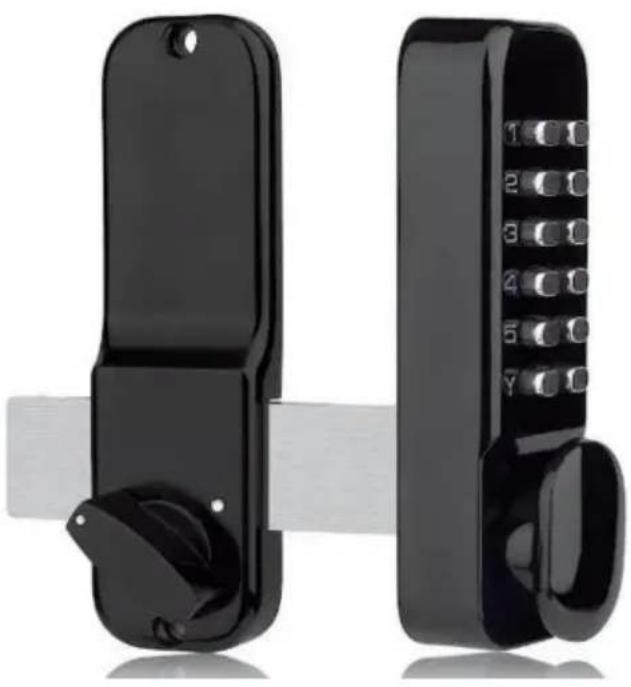

MODEL: OL601HD2-B-01/OL601HD2B-03

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijekt)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met onsop:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot: ernstig letsel.

Voorzorgsmaatregelen bijmontage:

1) Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2) Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3) Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4) Houd omstanders uit de buurt tijdens de montage.

OPMERKING:

1. De aanbevolen lengte voor wachtwoorden is 4-6 cijfers.
2. Druk op de C-toets om te resetten voordat u uw wachtwoord invoert.
3. Het wachtwoord hoeft niet in een bepaalde volgorde te worden ingevoerd.
4. Om het wachtwoord te wijzigen, moet u het apparaat demonteren en vervangen.

Lijst met onderdelen

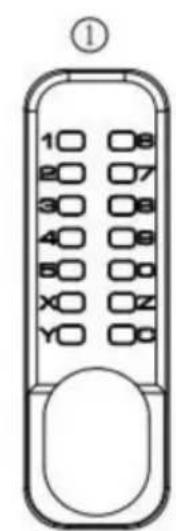

1ÿVoorpaneel x 1

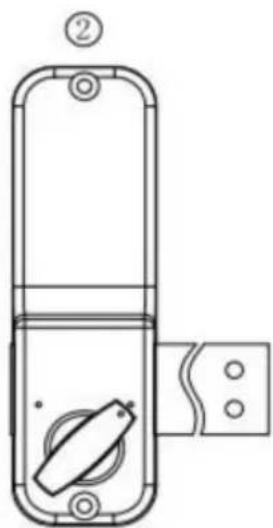

2ÿAchterpaneel x 1

3ÿHandleiding x1

1. Deurbevestigingsplaat x 1 set

2. Verbrede beschermingsrubbermat (160x65mm) x 2 stuks

6ÿMontageschroeven M4x40mm x2st.

1. Montageschroeven M4x50mmx2 stuks.
2. Montage vlakke staaf 80mm x 1st
3. Montage vlakke staaf 95 mm x 1 stuk
4. Massieve noppen (M5xM4x40mm) x 2 stuks.
5. Kruiskopschroeven met platte kop (houtschroeven) x 4
   12ÿ Sticker voor boorhulp bij installatie x 1

MODEL: OL601HD2-B-01/OL601HD2B-03

① 10 08 20 07 30 08 40 08 50 08 60 08 70 08 80 08

1. Controleer of alle onderdelen goed werken.

2. Volg de instructies in "Een wachtwoord instellen" om een wachtwoord in te stellen. Wij raden u aan een wachtwoord in te stellen van 4 tot 6 cijfers in willekeurige volgorde.

3. Controleer of de deur goed open staat, afhankelijk van de openingsrichting. nodig om de vergrendelingsrichting van het voorste slot te veranderen en de links/rechts richting van de slotbout van het achterslot. Als u moet wijzigen, volg de instructies.
4. Gebruik de achtervergrendeling als referentie en werk met de openingssjabloon om de gaten in de deur te openen.
5. Installeer de sloten en controleer of de voor- en achtersloten vanisselen.

op de juistenanier.

VÓÓR DE INSTALLATIE:

1) Zorg ervoor dat alle onderdelen goed werken
2) Het wachtwoord instellen of wijzigen "Wachtwoorden instellen/wijzigen". De ingestelde wachtwoorden staan in willekeurige volgorde en kunnen niet worden herhaald. Het instellen van een 4-cijferige code is het veiligst.
3) Zorg ervoor dat het deurslot normaal gebruikt kan worden nadat de code is ingesteld Steek de vierkante steel in het vierkante gat van de slotcilinder en draai de vierkante stam.

Normaal gesproken kan de grendel worden uitgeschoven en ingetrokken.

Wachtwoorden instellen/wijzigen

1) Op de achterkant van het slotlichaam met numerieke knoppen ziet u de knop met sleuven, de puntrichting naar het midden
Deze positie heeft de status 'geen wachtwoord'. (Zie figuur 1A)
2) Als u een knop als wachtwoord wilt instellen, drukt u de knop voorzichtig in met een sleufschroevendraaier en draai deze 180 graden zodat de stip op één lijn staat met een cijfer. Deze knop wordt dan het wachtwoord. De stip moet naar buiten wijzen in de richting van 'G' (zie figuur 1B)

3) Om een wachtwoord te annuleren, drukt u voorzichtig op de knop met een platte schroevendraaier en draait u deze 180 graden, zodat de stip naar het midden van het slot wijst (richting 'F').

Onthoud het wachtwoord dat u hebt ingesteld voordat u de menteert.

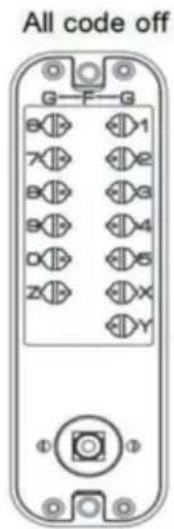

All code off G-F-G 8 1 7 2 8 3 8 4 6 5 Z X Y ① ③

FIG 1A

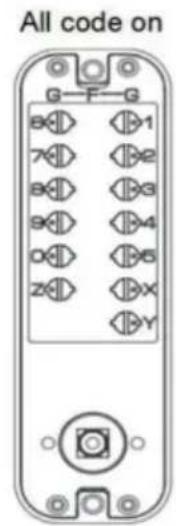

All code on G-F-G 8 1 7 2 8 3 9 4 0 5 Z X Y

FIG 1B

Om het wachtwoord in te stellen:

Steek een platte schroevendraaier in de gleuf van de knop, duw hem een beetje in het slot en draai hem vervolgens 180 graden zodat de stip op de knop zich dicht bij het nummer of letter. Dit nummer of deze letter is het wachtwoord. Er is geen volgorde voor de

wachtwoord. De C-toets wordt gebruikt om het wachtwoord te wissen of opnieuw in te stellen, en alle andere cijfers en letters worden gebruikt als wachtwoordsleutels.

Om het wachtwoord te verwijderen:

Draai de knop zodat de stip op de knop van het nummer af beweegt of brief.

FIG 2

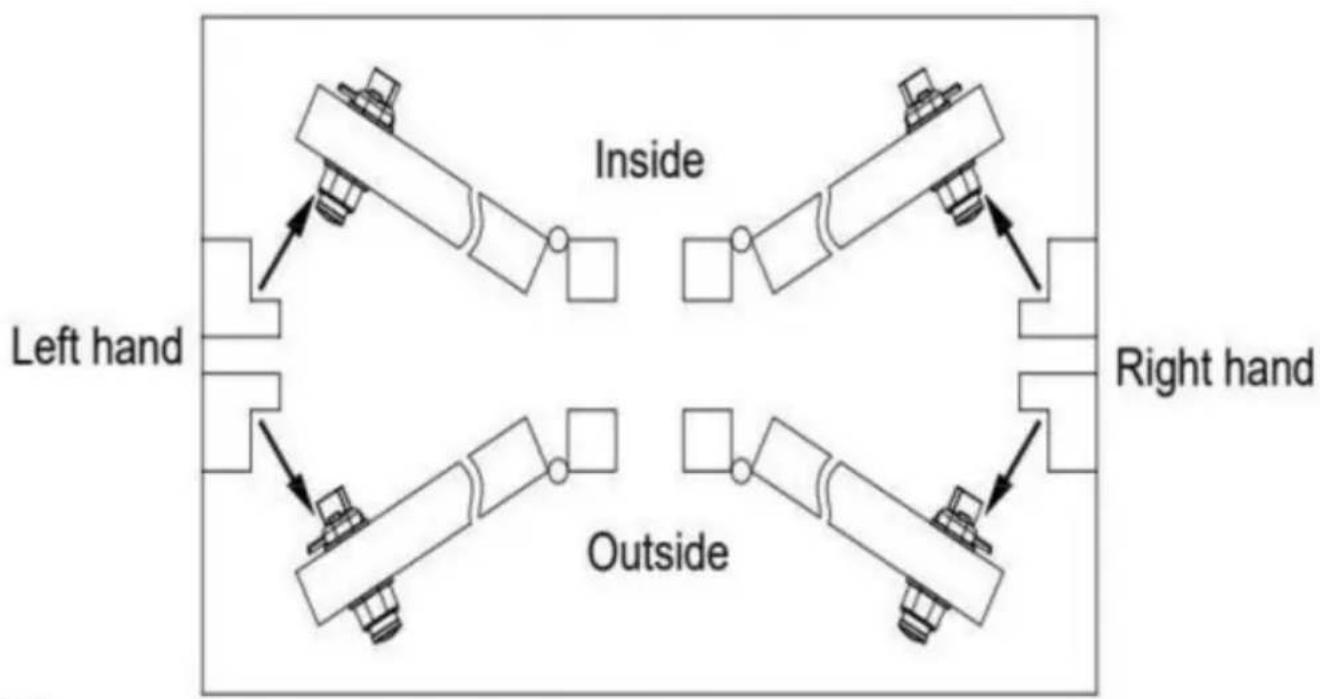

Deur openingsrichting

Bevestig de openingsrichting

Om de openingsrichting van de deur te bevestigen, raadpleegt u het diagram op de rechts, wat kan helpen bepalen of de deur naar binnen of naar buiten zwaait naar buiten.

Voor naar binnen draaiende deuren gebruikt u de opbouw-sluitplaat voor installatie.

Voor naar buiten draaiende deuren gebruikt u de aan de zijkant gemonteerde sluitkast. installatie.

De ontgrendelingsrichting van het slot wijzigen.

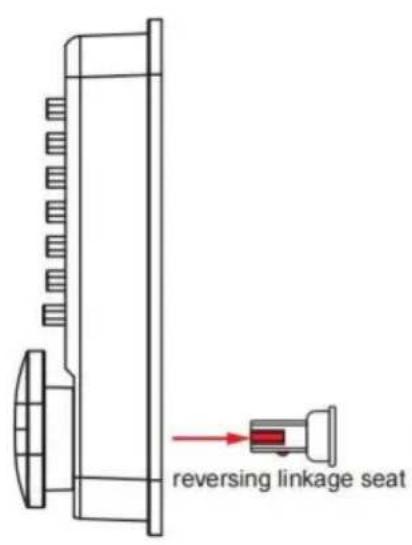

De standaardrichting voor het slot van de voordeur met wachtwoordvergrendeling is in de fabriek ingesteld op rechts openen. Als u dit wilt aanpassen naar links openen, moet u de ontgrendelingsrichting van het slot wijzigen. De stappen zijn als volgt: 1) Trek eerst de achteruitrijhendel aan de achterkant van het voorpaneel naar buiten (Fig. A).

2) Plaats de achteruitrijkoppelingsstoel in het vierkante gat op het voorpaneel (Figuur B)
3) Draai de stoel van de omkeerkoppeling 180° met de klok mee (Aigs C). de stoel in de juiste ontgrendelingsrichting staat, draait u hem 180° tegen de klok in. 4) Druk ten slotte de stoel van de omkeerkoppeling in het vierkante gat op het voorpaneel (Fig. D). Daarmee is de richtingwisseling voltooid.

De wachtwoordvergrendeling is standaard ingesteld om rechts te openen. Als u

Om het aan te passen zodat het aan de linkerkant opent, volgt u deze stappen:

1. Verwijder de 4 schroeven en de afdekplaat aan de achterkant van het interne slot.
2. Demonteer de borgbout en draai deze om (links of rechts met de aandrijfgleuf) naar beneden gericht).
3. Bevestig de afdekplaat met schroeven, draai aan de knop en controleer of de borgbout vast zit. trekt zich normaal in en uit.

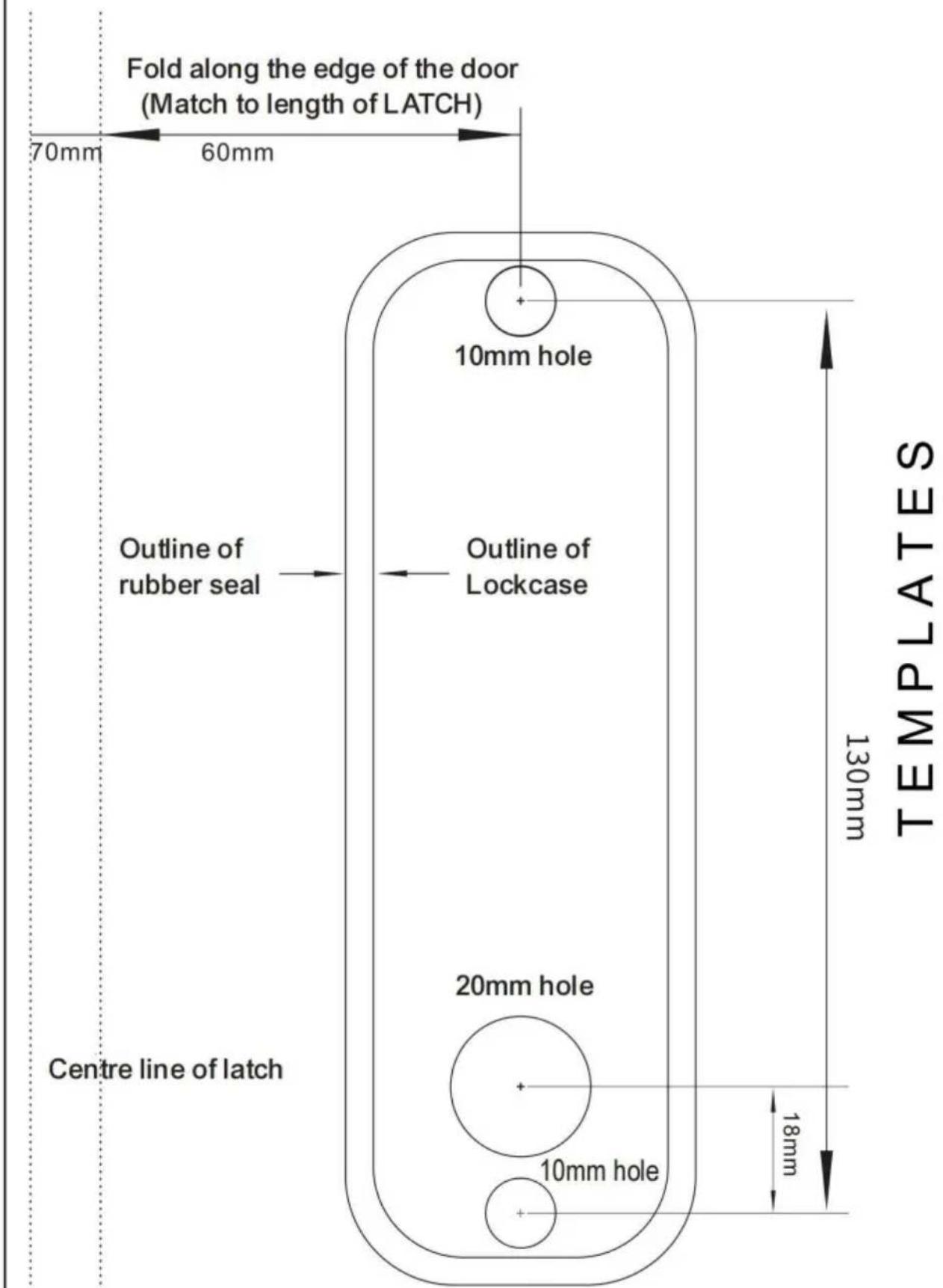

Positionering boren

1. Druk de achterkant van het slot verticaal tegen de deur, waarbij u één uiteinde van het slot uitlijnt sluitbout met de rand van de deur.
2. Breng de overeenkomstige markeringen aan voor de positie van het slot.
3. Gebruik de boormal om de gaten uit te lijnen met de gemarkeerde posities, waarbij u de locaties van schroefgaten en aandrijfasgaten.
4. Boor gaten van 10 mm voor de schroefgaten en een gat van 10 mm voor het gat voor de aandrijfas.
5. Als er een grotere opening is tussen de deur en het kozijn, kunt u het slot op de gewenste positie plaatsen op een manier die het mogelijk maakt dat het uiteinde van de vergrendelingsbout verder uitsteekt dan de zijkant van de deur, waardoor er een betere pasvorm ontstaat wanneer het slot in de sluitplaat klikt.

Installatie en foutopsporing

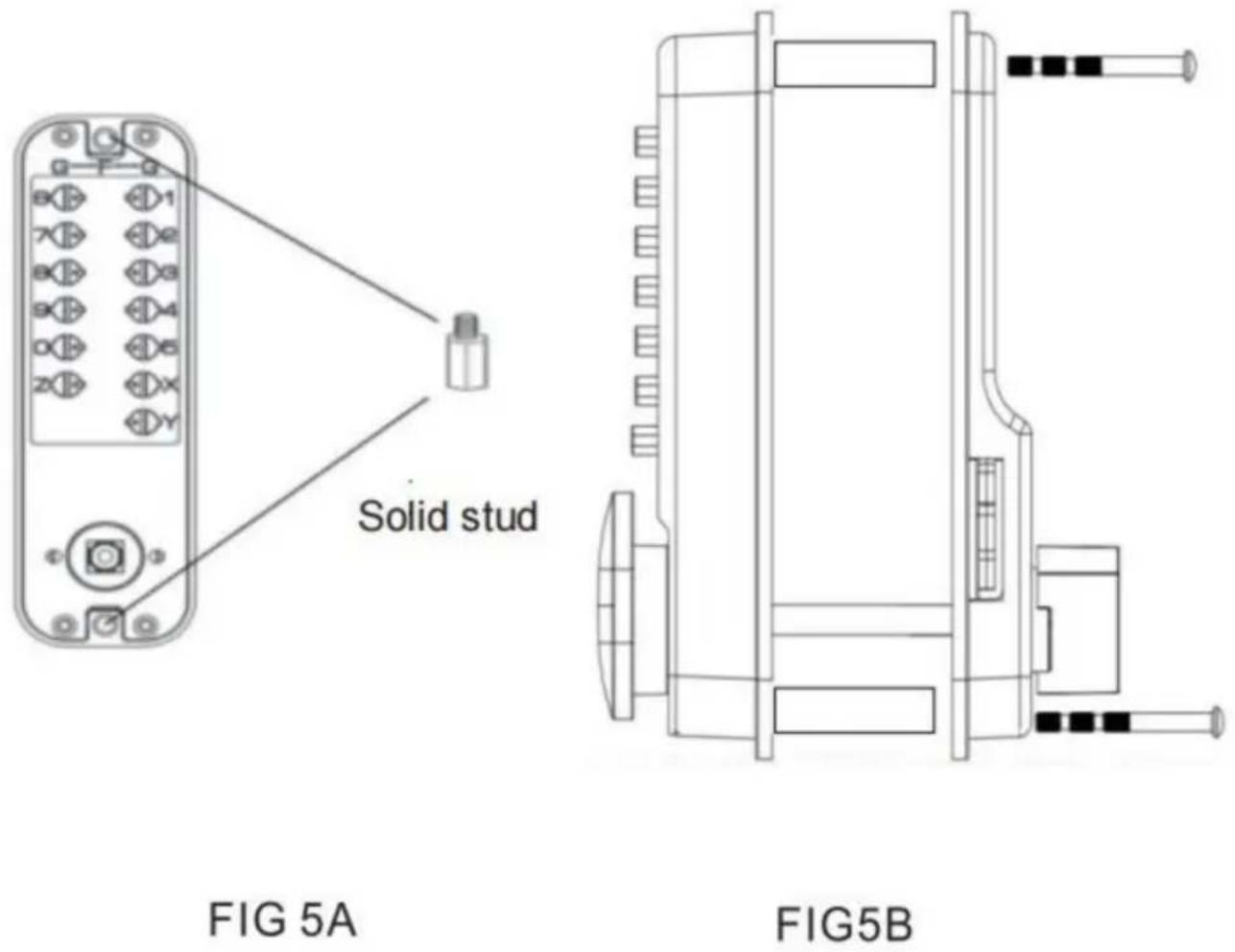

1. Schroef eerst de holle schroef in het overeenkomstige schroefgat van het voorste wachtwoordslot en selecteer vervolgens de juiste maat aandrijfas en installatieschroeven op basis van de dikte van de deur en installeer ze met de rubberen pakking.
2. Sluit de deur pas nadat is bevestigd dat het slot normaal kan worden geopend met het wachtwoord. De aandrijfas is ontworpen voor deuren met een dikte van 100 mm of minder. 3.

Controleer na installatie van het slot of de voor- en achtersloten normaal kunnen worden geopend en gesloten. Bij het sluiten van het slot hoeft u het wachtwoord niet in te voeren. Druk bij het openen van het slot op de "C*"-toets om te resetten voordat u het juiste wachtwoord invoert om te ontgrendelen.

The thickness of the door	Solid stud	Screw	Flat bar
35mm-42mm	(M5xM4x40mm) x 2	M4x40 x 2	Flat bar 80mm x 1
43mm-50mm
51mm-58mm		M4x50 x 2	Flat bar 95mm x 1
59mm-65mm

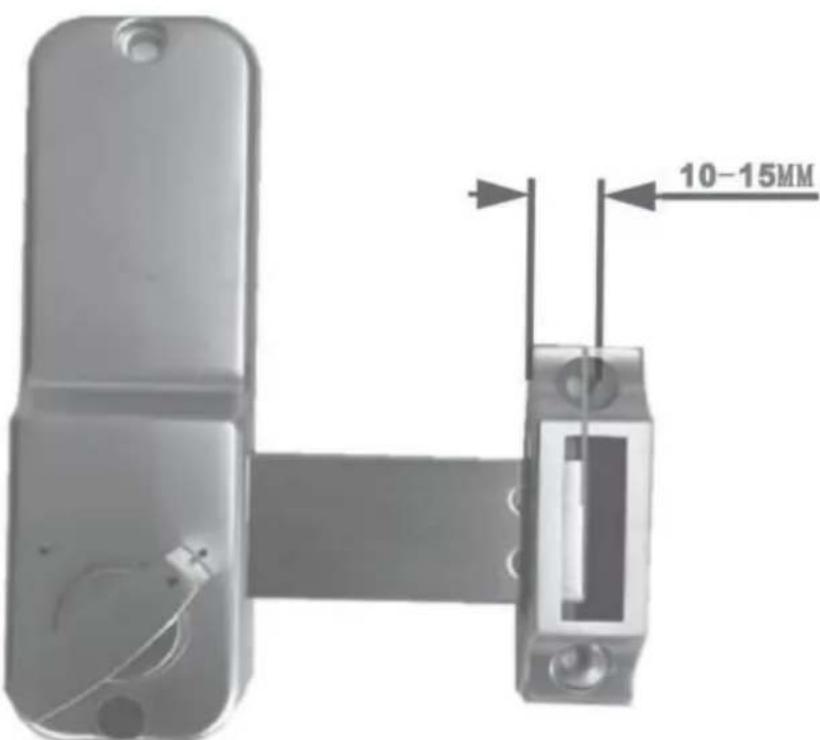

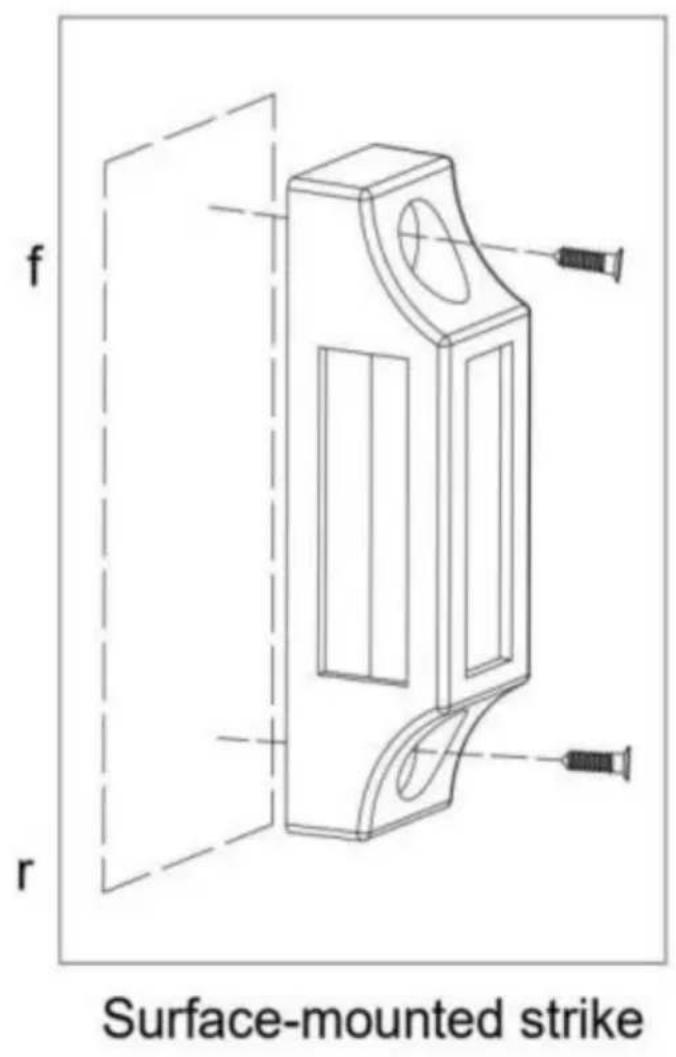

De deurgrendel installeren: De

grendel moet een maat hebben van 10-15 mm voor de grendelkast en de grendelplaat. De positie van de deurgrendel moet zo zijn dat de grendel samenvalt met de dagschoot wanneer deze vergrendeld is. Zodra de juiste installatiepositie is bepaald, tekent u deze af en installeert u deze gelijk met het deurkozijn.

Zorg ervoor dat de grendel volledig kan worden uitgeschoven als deze is vergrendeld, om de anti-diefstalfunctie van het deurslot te garanderen.

Begin met het vastzetten van de deursluiting met één schroef en controleer of de grendel goed in- en uitschuift.

Als er problemen zijn, kunt u deze bijstellen. Draai de grendel vervolgens vast met twee schroeven.

10-15MM

FIG 6

Tips: De C-sleutel is een reset-sleutel. De standaard knoprichting om de deur te ontgrendelen is met de klok mee, als u het slot verandert naar linksdraaiend de knoprichting om de deur draait tegen de klok in.

1) Druk op het juiste wachtwoord en draai de knop vervolgens naar de openingsdeur. richting om het slot te ontgrendelen. Wanneer u het wachtwoord indrukt, kunt u niet draaien de knop, controleer of de wachtwoordinstellingen correct zijn of niet, en dat
U hebt op de C-toets gedrukt voordat u op de toets drukte.
2) Draai de knop de andere kant op om de deur weer te vergrendelen.
3) Alleen van buitenaf is een code nodig om de knop te draaien voor opening. Van binnenuit, De bout kan gemakkelijk in en uit worden gedraaid met de interne knop.

Instellen of annuleren van de altijd-open -modus (Nadat u de altijd-open-modus hebt ingesteld, modus kan de deur direct worden geopend door de hendel te draaien zonder een wachtwoord)

Voer eerst het juiste wachtwoord in, druk op de hendel en houd de Y-toets ingedrukt Laat tegelijkertijd eerst de hendel los en laat vervolgens de Y-toets los, en de altijd-open-modus is ingesteld.

Altijd-open-modus annuleren: Houd de C-toets ingedrukt en druk op de hendel. De altijd-open-modus wordtgeannuleerd.

Scan de QR-code om de bedieningsvideo te bekijken

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EG-vertegenwoordiger: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK VERTEGENWOORDIGER: YH CONSULTING LIMITED.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.
