Marque	Vevor
Modèle	FC80FD-1 (compatible FC80FD, FC125FD, FC170FD, etc.)
Type de produit	Machine à glace en flocons (neige)
Dimensions (approx.)	40 x 50 x 60 cm (estimation pour modèle de comptoir)
Poids (approx.)	25 kg
Alimentation électrique	220-240 V / 50 Hz, monophasé, section de câble ≥ 2,5 mm², mise à la terre obligatoire
Type de refroidissement	Refroidi par air ou par eau selon variante
Température ambiante max.	70 °C dans un rayon de 50 cm (sans source de chaleur)
Température d’entrée d’eau (modèle eau)	≤ 30 °C, pression ≥ 0,05 MPa
Capacité de production	Environ 80 kg/24h pour FC80FD-1 (estimation)
Fonctions principales	Fabrication de glace en flocons, réglage de taille (grand/moyen/petit), mode continu ou minuteur, nettoyage intégré
Panneau de commande	Affichage LED, boutons marche/arrêt, réglage vitesse évaporateur, nettoyage, minuterie
Matériaux de l’évaporateur	Acier inoxydable (estimation)
Réfrigérant	Gaz inflammable (type non précisé) + agent moussant cyclopentane
Sécurité	Arrêt automatique, protection contre les surintensités, mise à la terre, ne pas utiliser les mains mouillées, tenue à l’écart du feu
Nettoyage et entretien	Nettoyage quotidien de l’évaporateur et du couteau ; radiateur (modèle air) tous les 3 mois ; filtre d’entrée d’eau (modèle eau) tous les 6 mois
Période de garantie	1 an (pièces détachées gratuites, hors transport et main-d’œuvre)
Pièces détachées disponibles	Oui (compresseur, contrôleur, moteur, lame, évaporateur, etc.)
Environnement d’utilisation	Intérieur uniquement, surface horizontale et sèche, bien ventilé
Accessoires fournis	Tuyaux d’entrée/sortie d’eau, bac à matériaux, plaque anti-poussière, outil de nettoyage
Normes	FCC Partie 15, directive DEEE 2012/19/UE, sécurité électrique nationale
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - FC80FD-1 Vevor

Comment installer la machine à glace FC80FD-1 ?

Placez la machine sur une surface horizontale, sèche et robuste, à l’abri de toute source de chaleur (température >70 °C dans un rayon de 50 cm). Branchez-la sur une prise électrique indépendante avec mise à la terre (section de câble ≥2,5 mm²). Pour les modèles refroidis par eau, raccordez le tuyau d’arrivée d’eau (pression ≥0,05 MPa, température ≤30 °C) et le tuyau de vidange. Laissez reposer la machine 2 heures avant la première utilisation.

Comment régler la taille des flocons de glace ?

Utilisez le bouton de réglage de vitesse de l’évaporateur (ou les touches 1/2 selon le panneau). Tournez le bouton ou appuyez sur les touches pour ajuster la rotation. Une vitesse plus lente donne des flocons plus gros ; une vitesse plus rapide donne des flocons plus fins. Vous pouvez aussi sélectionner les modes prédéfinis Grand (L), Moyen (M) ou Petit (S) sur le panneau de commande.

Que faire si la machine ne produit pas de glace ?

Vérifiez d’abord l’alimentation électrique et la prise. Assurez-vous que le réservoir d’eau est rempli (modèle eau) et que la température ambiante n’est pas trop élevée. Si le compresseur ne démarre pas, il peut être défectueux (contactez le support). Si la glace est molle ou irrégulière, nettoyez le radiateur (modèle air) ou vérifiez le filtre d’entrée d’eau (modèle eau). Un affichage E2 indique une mauvaise dissipation de chaleur.

Comment nettoyer la machine ?

Après chaque utilisation, retirez le bac à matériaux et nettoyez-le. Rincez l’évaporateur et la lame avec un tuyau de nettoyage. Pour un nettoyage en profondeur, appuyez sur le bouton Clean (2 secondes) pour faire tourner l’évaporateur sans refroidissement. Pour le modèle refroidi par air, brossez doucement le radiateur tous les 3 mois. Pour le modèle refroidi par eau, nettoyez le filtre d’entrée d’eau tous les 6 mois.

Quel type de réfrigérant est utilisé ? Est-ce dangereux ?

La machine utilise un réfrigérant inflammable (non spécifié dans la notice) et un agent moussant au cyclopentane. Le symbole d’avertissement (triangle jaune/orange) à l’arrière de l’appareil signale un risque d’incendie. Évitez toute flamme ou source de chaleur pendant le transport, l’utilisation et la mise au rebut. Toute intervention sur le circuit frigorifique doit être réalisée par un professionnel.

Quelle est la garantie et comment obtenir des pièces détachées ?

La garantie est d’un an à compter de la date d’achat. Pendant cette période, notre société fournit les pièces de rechange gratuitement (hors frais de transport et de main-d’œuvre). Pour les réclamations, contactez le support via www.vevor.com/support avec la plaque signalétique de la machine et la preuve d’achat.

Peut-on utiliser la machine à l’extérieur ?

Non, la machine est conçue uniquement pour une utilisation en intérieur. Elle doit être placée dans un endroit sec, à l’abri de la pluie, du soleil direct et des températures extrêmes. L’exposition à des températures inférieures à 0 °C ou supérieures à 40 °C peut endommager le compresseur.

Que signifie le code d’erreur E2 sur l’écran ?

Le code E2 indique un problème de dissipation de chaleur. Vérifiez que le radiateur (modèle air) n’est pas obstrué par la poussière ou des objets. Pour le modèle refroidi par eau, assurez-vous que l’arrivée d’eau est suffisante et que le filtre n’est pas bouché. Nettoyez si nécessaire. Si le problème persiste, contactez l’assistance technique.

Comment installer le baril de matériaux (godet) ?

Chargez le baril de matériaux, fermez le couvercle, puis retournez-le et placez-le à travers le panneau anti-poussière comme indiqué sur le schéma de la notice. Assurez-vous que le baril est bien positionné pour permettre l’alimentation en eau. Pour les modèles à plateau rotatif, le baril doit être installé avant le démarrage.

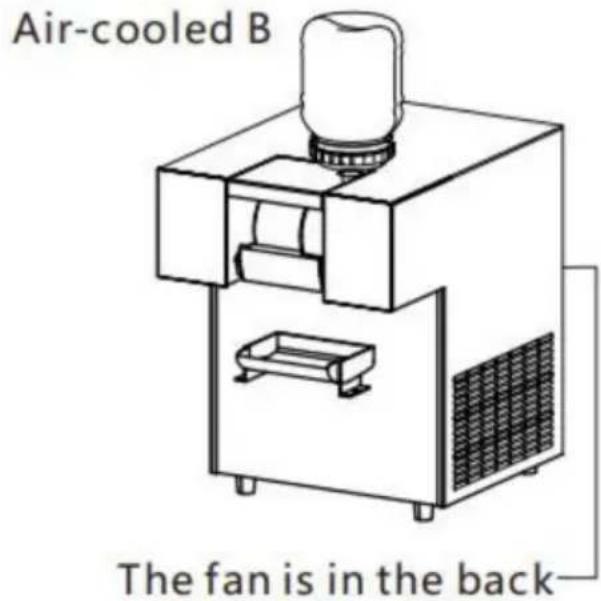

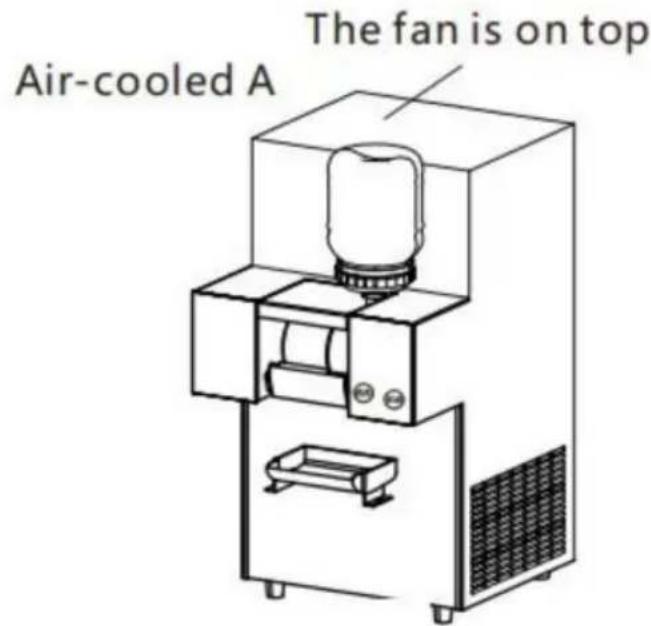

Quelle est la différence entre les modèles refroidis par air et par eau ?

Le modèle refroidi par air utilise un ventilateur pour dissiper la chaleur du condenseur ; il nécessite un espace dégagé autour de la machine. Le modèle refroidi par eau utilise un circuit d’eau de refroidissement ; il nécessite un raccordement à une arrivée d’eau (pression ≥0,05 MPa, température ≤30 °C) et une évacuation. Les performances de refroidissement sont similaires, mais le modèle à eau est souvent plus silencieux.

MODE D'EMPLOI FC80FD-1 Vevor

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien pouvoir vérifier soigneusement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

MODELE:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vouvassezdes questionssur nos produits?Vouasavezbeisoindassistance technique？ N'hésitezpas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairment notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Avertissement - Pour réduire le risque de blessure, l'utiliseur doit dire les instructions Lizez attentivement le manuel.

FC

Informations FCC :ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utiliseur pour faire fonctionner l'équipement !Cet apparéil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est sous réserve des deux conditions suivantes :1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant entraîner un fonctionnement indésirable.AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expréssem approuvé par le parti. responsable de la conformité pourrait annuler la l'autorité de l'utiliseur à utiliser le produit.Remarque : Ce produit a été testé et jugé conforme aux normeslimites pour un apparéil numérique de classe B conformément à la partie 15 de la FCCRèges, Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Ce produit génére, utilise et peut émettre des radiofréquencesl'énergie, et si elle n'est pas installée et utilisée conformément auxinstructions, peut provoquer des interférences nuisibles à la radio communications. Cependant, il n'y a aucune garantie que les interférences ne se produit pas dans une installation particulière. Si ce produit provoque interférence nuisible à la réception radio ou télévision, qui peut être déterminé en éteignant et en rallumant le produit, l'utiliseur est encouragés à essayer de corriger l'inférence par une ou plusieurs des mesures suivantes.Réorienter ou déplacer l'antenna de réception.Augmenter la distance entre le produit et le récepteur.Branchez le produit sur une prise d'un circuit différent de celui sur lequel auquel le récepteur est connecté.Consultez le revendeur ou un technicien radio/TV experimenté pour assistance.

ÉLIMINATION CORRECTE :

Ce produit est soumis aux dispositions de la directive européen 2012/19/ CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européen. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets menagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des apparèils électriques et électroniques.

1. Présentation du produit

Merci d'avoir besoin la machine à glace en flocons de neige. Cette machine à glace en flocons de neige adopte une technologie de pointe internationale. Production technique, utilisant des compresseurs de marques de renommée internationale et des accessoires de réfrigération de haute qualité. Belle appearance, performances fiables, conformes aux normes nationales de sécurité des machines alimentaires et. Normes de sécurité électrique, largement utilisées dans les bars haut de gamme, les cafés, les salons de thé. Et les magasins de boissons fraîches haut de gamme, veuilles le litre attentivement avant d'utiliser cette machine. Dans ce manuel, la machine est installée en stricte conformité avec les dispositions de ce manuel. Débogage et fonctionnement.

2. Questions nécessitant une attention

particulière 1. La machine est destinée à une utilisation en interieur uniquement et doit être placée dans un endroit horizontal, sec et robuste. Sur la table, il ne doit pas y avoir de source de chaleur avec une température supérieure à 70 dans un rayon de 50 cm.
2. La température d'entrée de la machine refroidie par eau ne doit pas dépasser 30 et la pression de l'eau ne doit pas être inférieure à 0,05 mpa.
La sortie d'échéappement du refroidisseur d'air ne doit pas être bloquée par des objets divers.
3. Conformément à la norme nationale de sécurité électrique, cette machine doit être

installé. Alimentation électrique indépendante, la zone d'usure du cordon d'alimentation ne doit pas être inférieure à 2,5 mm, doit avoir une bonne Dispositif de mise à la terre pour garantir que la ligne d'alimentation de la machine est équipée d'un dispositif de court-circuit.

La plage de fluctuation de tension de l'alimentation monophasée est comprise entre 5% .

3. Règles de sécurité

Remarque: la machine sera inévitablement secouée pendant le transport et doit être.Mettez-le pendant 2 heures avant utilisation, la machine doit soleil

et haute température. Source de chaleur radiante.

Avertissement:

Afin de garantir la sécurité, la machine doit être utilisée par du personnel

formé à l'opération.

Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabricant, son agent de service ou des personnes qualifiées de manière similaire afin d'éviter tout danger. Si le Si la machine tombe en panne ou est endommagée, il faut éviter le danger.

Il sera pris en charge par un personnel de maintenance professionnel.Lorsque le

La machine n'est pas utilisé pendant une longue période, veuillez couper l'alimentation de la machine et la connecter aux matières premières. Les pieces de la machine dans les contacts sont nettoyés puis séchéés et stockés.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dépourvues de expérience et connaissances s'ils ont reçu une supervision ou instructions concernant l'utilisation de l' apparéil de manière sure et comprendre les dangers encourus. Les enfants ne doivent pas journé avec l' apparéil. Nettoyage et l'entretien de l'utilisateur ne doit pas été effectué par des enfants sans surveillance.

Danger:

1. lorsque la peau est neue, humide, en portant des gants mouillés ou en portant des vêtements mouillés vêtements. Ne touche pas les prises ou les interrupteurs sous tension. N'utilise pas ceux qui sont pas correctement mis à la terre. Machine, n'effectuez aucun travail de maintenance sur la machine avant de couper l'alimentation électrique.
2. Cet apparéil contient un réfrigérant inflammable et un agent moussant cyclopentane. Évitez tout contact avec le feu lorsque vous le transportez et l'utilisez.

Veuillez demander l'intervention d'un professionnel en cas de panne de la machine.

Veuillez l'envoyer à votre station d'élimination locale désignée lorsque vous vous en débarrassez.

Attention au symbole同樣aire à celui du côte gauche, situé à l'arrière de l'appareil (panneau arrière ou compréseur) et de couleur jaune ou orange. Il s'agit d'un symbole d'avertissement de risque d'incendie. Des matériaux inflammables se trouvent dans les tuyaux de réfrigérant et le compréseur. Veuillez vous tenir éloigné de toute source d'incendie pendant l'utilisation, l'entretien et la mise au rebut.

4. structure de la machine

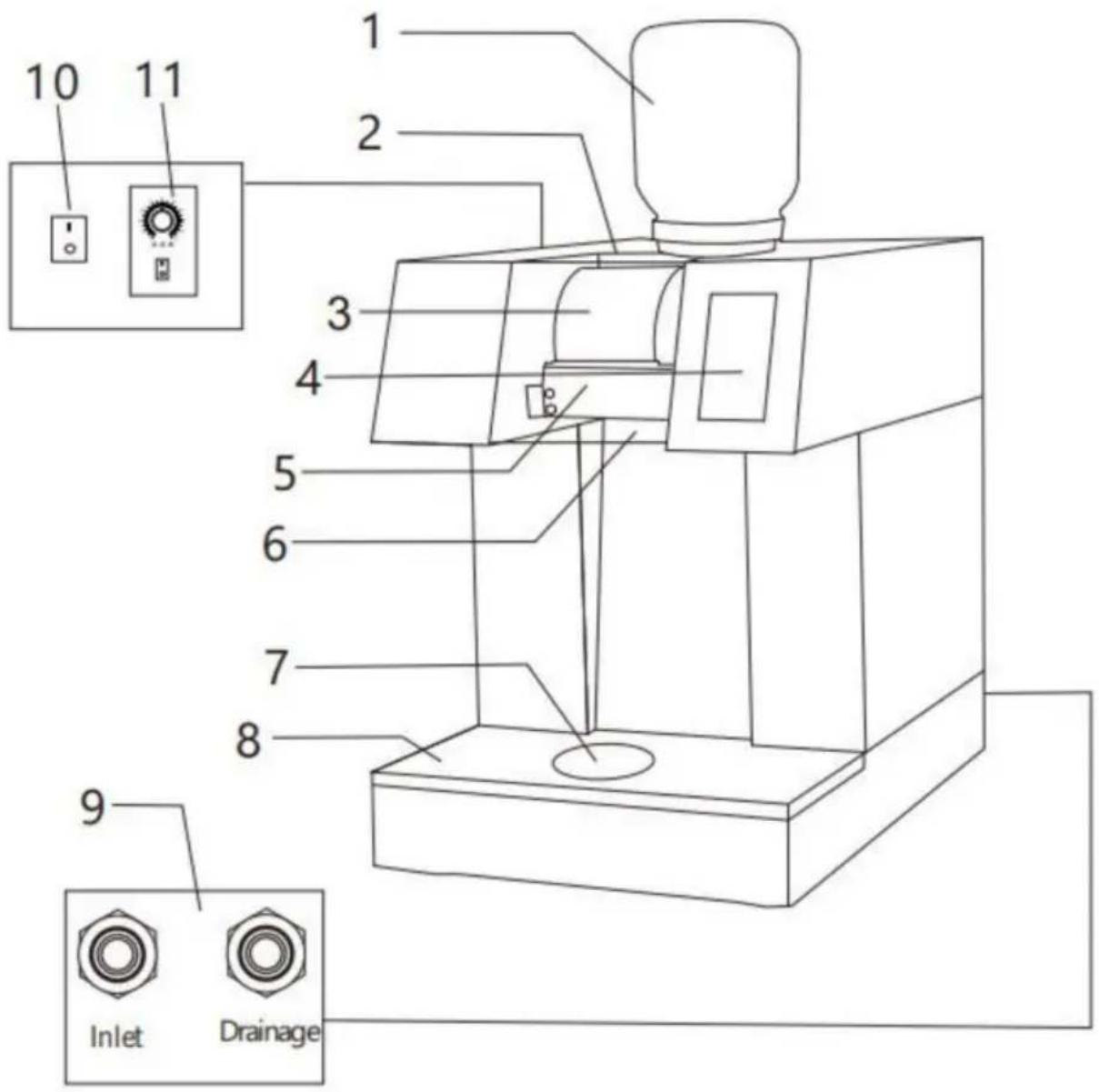

Modèle refroidi par eau avec plateau rotatif 1. Godet à matérieliau

2.Plaque anti-poussiere
4. Opération
6.Bofte à matériaux

1. Evaporateur 5.
   Couteau
2. Disque rotatif 8.
   Plaque de recouvrement avant
3. Entre et sortie d'eau
4. Interrupteur

d'alimentation 11. Vitesse

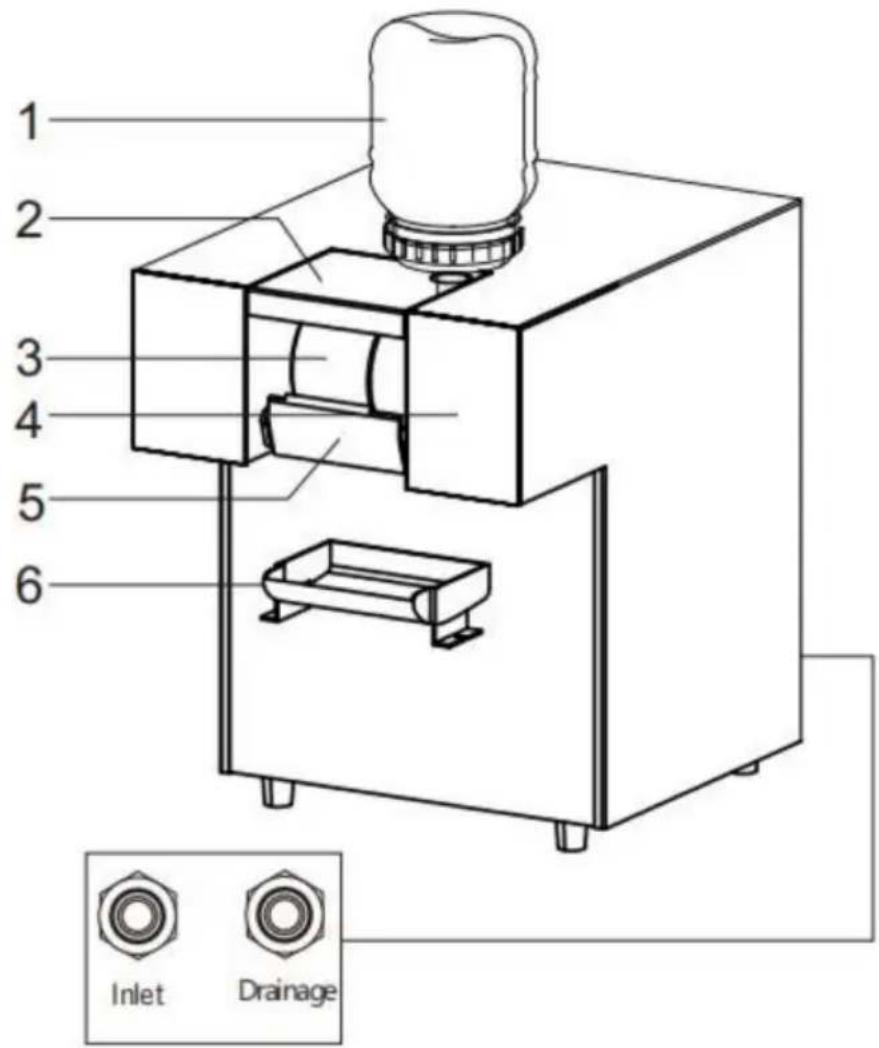

Modèle refroidi par eau sans plateau rotatif 1. Godet à matérieliau
2. Plaque anti-poussiere 3.
Évaporateur 4.
Fonctionnement
5. Couteau
6.Boîte à matérielux

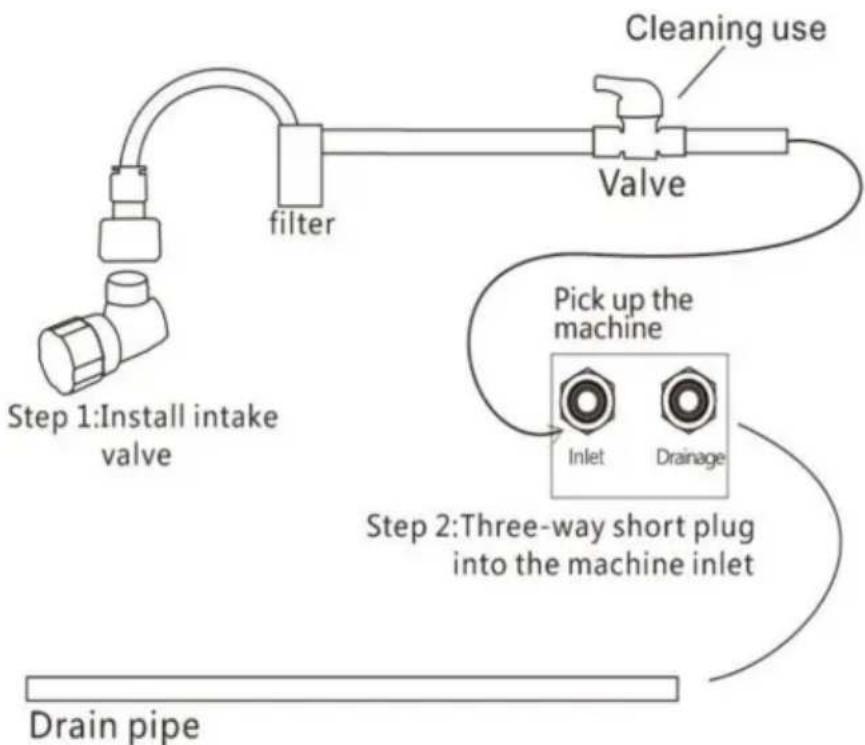

1. Installation et mise au point Installation destuyaux d'entrée et de sortie A. L'ouverture de la vanne est le tuyau d'admission B. Le tuyau croit est le tuyau de vidange

Étape 3: Insérez le drain dans la sortie de la machine
La longueur totale du tuyau d'admission ne doit pas dépasser 4 m, une longueur trop longue affectera l'effet de refroidissement, l'influent

la température ne doit pas dépasser 28 degrés.

Le tuyau de drainage du bassin de stockage d'eau est deversé dans l'égout (uniquement pour les modèles à disque rotatif autonome).

6. Instructions d'utilisation

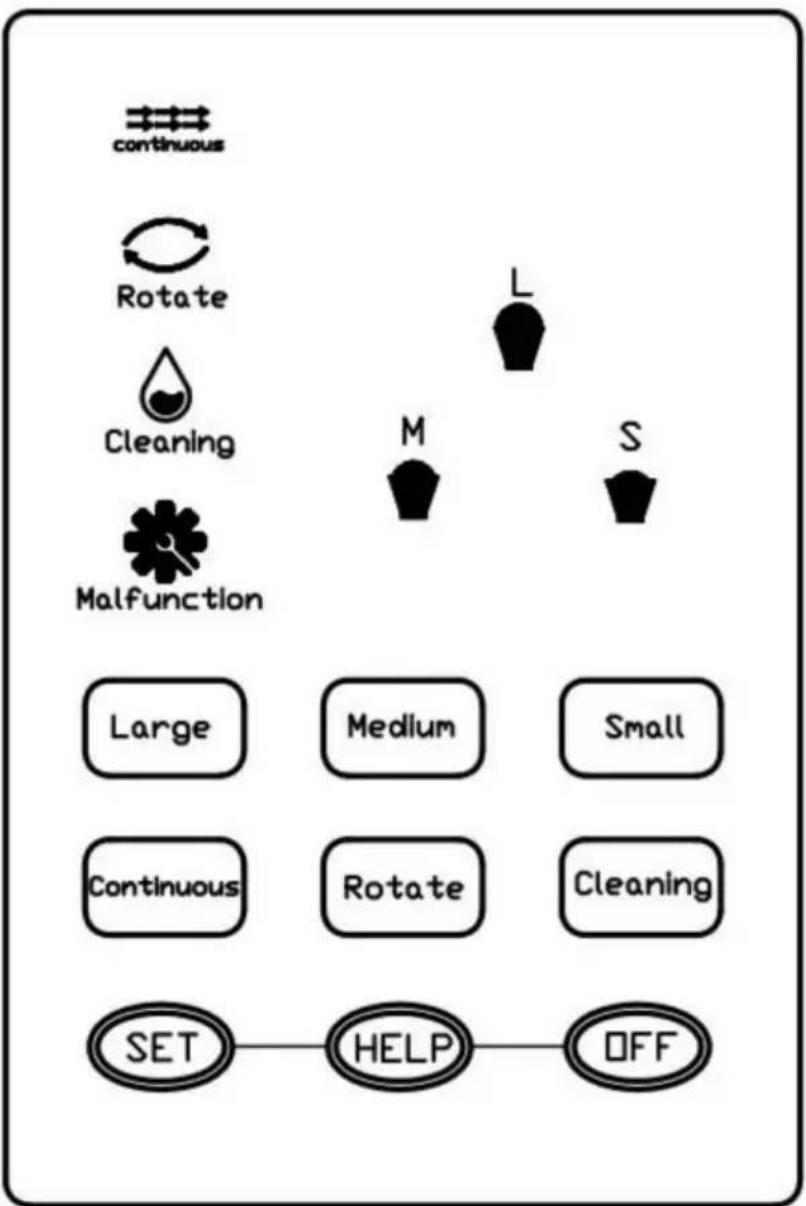

A:Section A Panneau de commande

Appuyez sur : Grand, Moyen, Petit, travail, compte à rebours jusqu'à 0. arrêt

Appuyez sur : continu. La machine fonctionne en continu, appuyez

sur: SET, entrez dans l'interface des paramétres

appuyez sur: HEIP, accedez à la page des instructions d'utilisation,

B. Réglage de la vitesse de rotation de l'évaporateur, tournez le bouton de réglage pour ajustez la vitesse de l'évaporateur, juste à la forme de glace souhaitée,

B: Panneau de commande de la section B

A:Section A Panneau de commande

Appuyez deux fois sur le bouton d'alimentation et la lumière s'allume, entrez en mode veille, appuyez sur : continu la machine fonctionne en continu, appuyez à nouveau sur stop, appuyez sur : L, M, S, la machine entre dans le compte à rebours pour fonctionner, s'arrête à 0. Appuyez sur : nettoyer l'évaporateur tourne sans refroidir, rincer la machine

avec un tuyau de nettoyage.

L, M, S, Réglage de l'heure : appuyez sur +, - Les lumières clignotent, appuyez à nouveau sur a dans 6 secondes +, - pour régler l'heure, mémorisation automatique sans opération après 6 secondes,

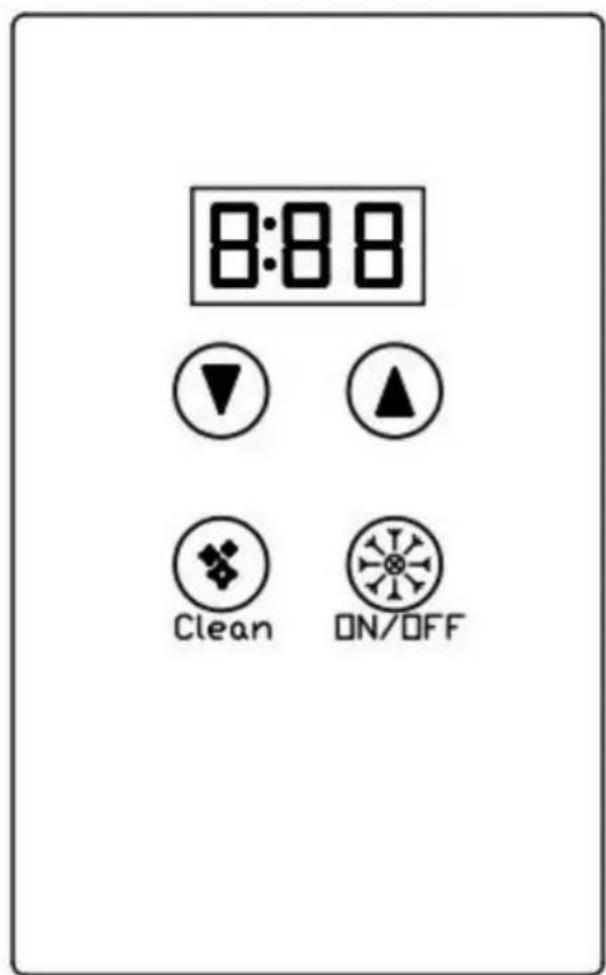

C:Instruction de fonctionnement tactile à deux boutons

Appuyez sur la touche ON/OFF pendant 2 secondes, puis arrêtez pendant 2 secondes, et appuyez sur 1 ou 2 touches pour régler la vitesse de l'évaporateur à tambour pendant la fabrication de glace

travail.

NETTOYAGE: appuyez sur clean2 secondes pendant une longue période et l'évaporateur à tambour commence à tourner et à nettoyer. Appuyez sur 1 ou 2 touches pendant le nettoyage pour régler la temps de

nettoyage. Veuillez vérifier si la machine a une mauvaise dissipation de la chaleur lorsque E2 est affché.

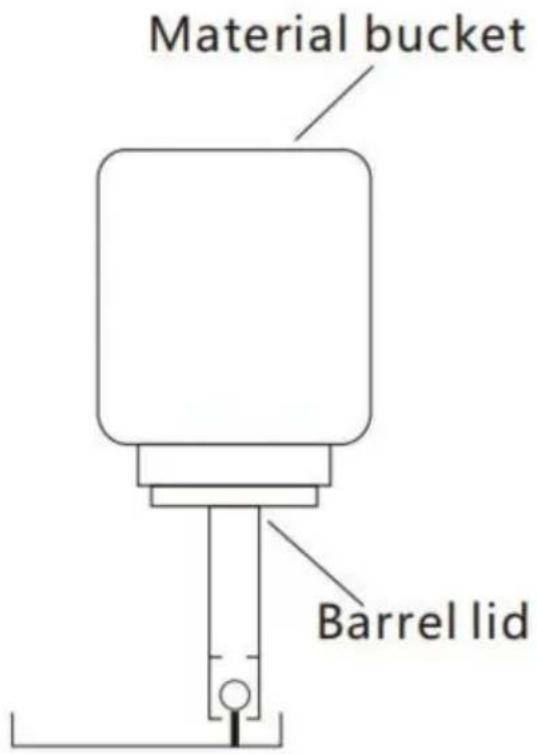

Méthode d'installation du baril de matériel :

Chargement du baril, fermez le couvercle, puis returnez leseau, mettez-le à travers le panneau anti-poussière, comme indiqué sur la figure, la machine nettoyage

Veuillez vérifier lorsque le dernier est affché. Veuillez vérifier l'eau chaude pour la machine refroidie par eau,

Veuillez vérifier le ventilateur du modele refroidi par air et nettoyer le radiateur,

Après l'avoir utilisé tous les jours, la machine doit être nettoyée, retirez d'abord le boîte de matériel et nettoyez-la, puis rincez l'évaporateur et le couteau avec un tuyau de nettoyage, en même temps, appuyez sur l'interrupteur pour faire fonctionner l'évaporateur tourner, Modèle refroidi par air : Le radiateur doit nettoyer la poussière tous les 3 mois, balayer doucement le radiateur avec une Brosse lors du nettoyage, Machine refroidie par eau : le filtre d'entrée est nettoyé tous les 6 mois, afin pour ne pas affecter l'effet de refroidissement.

Description de la garantie

Comme cette machine est utilisée à l'étranger, notre société n'est pas en mesure pour fournir un service de garantie. Si la machine tombe en panne dans un-delai d'un an à compter de la date d'achat, notre société peut fournir des pieces de rechange gratuitement frais. Mais les frais de transport et d'entretien ne sont pas inclus.
accessoires Gratisits avec plaque signalétique de la machine et dossier d'achat comme preuve.

8.Analyse des dysfonctionnements

Inquiétér	Raison	Analyser	Maintenir
Le machine n'est pas répondre	Pas d'électricité	Douille desserrage	Pour réparer ou replacer
	Il y a du pouvoir et il ne peut pas y en avoir. exploité	Cet interrupteur ou le contrôleur est cassé	Pour réparer ou replacer
Non refroidi	Le compresseur ne fonctionne pas	Compresseur ou contrôleur déflectueux	Pour réparer ou replacer
	Le compresseur n'est pas réfrigéré	Fuite de réfrigérant	Inspection et entretien
Différence de refroidissement	La partie Médiane se fige	Fuite de réfrigérant	Inspection et entretien
	La glace n'est pas dur	Mauvaise chaleur dissipation	Changer le ventilateur ou nettoyer le radiateur
			Vérifiez le source d'eau
Différence entre les particules de dégivrage	Glaçage irregular	Problème de matière première	Changer les matières premières
		La lame n'est pas pointu	Changer la lame
		Petit écart entre les lames	Ajustez le écart (0,6 mm)
Évaporateur	L'électrique moteur ne tourne pas	Perte de chaîne Pour réparer ou replacer
	Le moteur ne fonctionne pas	Le moteur ou le contrôleur est cassé	Changer le moteur ou le contrôleur
Le disque rotatif fait ne pas tourner	Le moteur ne fonctionne pas	Le moteur est cassé	Changer de moteur
Fuite de matériel	Couvercle deseau lâche	Le couvercle n'est pas serré	Serrer ou changer la bague d'étanchérique
