FC80FD-1 - Eismaschine Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	FC80FD-1 (kompatibel mit FC80FD, FC125FD, FC170FD usw.)
Produkttyp	Schneeflocken-Eismaschine (Flockeneis)
Abmessungen (ca.)	40 x 50 x 60 cm (Schätzung für Tischmodell)
Gewicht (ca.)	25 kg
Stromversorgung	220-240 V / 50 Hz, einphasig, Kabelquerschnitt ≥ 2,5 mm², Erdung erforderlich
Kühlungstyp	Luftgekühlt oder wassergekühlt je nach Variante
Maximale Umgebungstemperatur	70 °C im Umkreis von 50 cm (ohne Wärmequelle)
Wassertemperatur am Einlass (Wassermodell)	≤ 30 °C, Druck ≥ 0,05 MPa
Produktionskapazität	Ca. 80 kg/24h für FC80FD-1 (Schätzung)
Hauptfunktionen	Herstellung von Flockeneis, Größenverstellung (groß/mittel/klein), Dauerbetrieb oder Timer, integrierte Reinigung
Bedienfeld	LED-Anzeige, Ein/Aus-Tasten, Einstellung der Verdampfergeschwindigkeit, Reinigung, Timer
Materialien des Verdampfers	Edelstahl (Schätzung)
Kältemittel	Entzündliches Gas (Typ nicht angegeben) + Cyclopentan-Treibmittel
Sicherheit	Automatischer Stopp, Überstromschutz, Erdung, nicht mit nassen Händen verwenden, fern von Feuer halten
Reinigung und Wartung	Tägliche Reinigung von Verdampfer und Messer; Kühler (Luftmodell) alle 3 Monate; Wasserfilter (Wassermodell) alle 6 Monate
Garantiezeit	1 Jahr (kostenlose Ersatzteile, ohne Transport und Arbeitskosten)
Verfügbare Ersatzteile	Ja (Kompressor, Controller, Motor, Klinge, Verdampfer usw.)
Einsatzumgebung	Nur Innenbereich, horizontale und trockene Oberfläche, gut belüftet
Mitgeliefertes Zubehör	Wasserzu- und -ablaufschläuche, Materialbehälter, Staubschutzplatte, Reinigungswerkzeug
Normen	FCC Teil 15, WEEE-Richtlinie 2012/19/EU, nationale elektrische Sicherheit
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - FC80FD-1 Vevor

Wie installiere ich die Eismaschine FC80FD-1?

Stellen Sie die Maschine auf eine horizontale, trockene und stabile Oberfläche, fern von Wärmequellen (Temperatur >70°C im Umkreis von 50 cm). Schließen Sie sie an eine separate Steckdose mit Erdung an (Kabelquerschnitt ≥2,5 mm²). Bei wassergekühlten Modellen schließen Sie den Wasserzulaufschlauch (Druck ≥0,05 MPa, Temperatur ≤30°C) und den Ablaufschlauch an. Lassen Sie die Maschine vor dem ersten Gebrauch 2 Stunden ruhen.

Wie stelle ich die Größe der Eisflocken ein?

Verwenden Sie den Drehregler für die Verdampfergeschwindigkeit (oder die Tasten 1/2 je nach Bedienfeld). Drehen Sie den Regler oder drücken Sie die Tasten, um die Drehzahl anzupassen. Eine langsamere Geschwindigkeit ergibt größere Flocken; eine schnellere Geschwindigkeit ergibt feinere Flocken. Sie können auch die voreingestellten Modi Groß (L), Mittel (M) oder Klein (S) am Bedienfeld auswählen.

Was tun, wenn die Maschine kein Eis produziert?

Überprüfen Sie zuerst die Stromversorgung und die Steckdose. Stellen Sie sicher, dass der Wassertank gefüllt ist (Wassermodell) und die Umgebungstemperatur nicht zu hoch ist. Wenn der Kompressor nicht startet, könnte er defekt sein (Support kontaktieren). Wenn das Eis weich oder unregelmäßig ist, reinigen Sie den Kühler (Luftmodell) oder prüfen Sie den Wasserfilter (Wassermodell). Ein E2 Display zeigt eine schlechte Wärmeableitung an.

Wie reinige ich die Maschine?

Entfernen Sie nach jedem Gebrauch den Materialbehälter und reinigen Sie ihn. Spülen Sie Verdampfer und Klinge mit einem Reinigungsschlauch aus. Für eine gründliche Reinigung drücken Sie die Clean-Taste (2 Sekunden), um den Verdampfer ohne Kühlung rotieren zu lassen. Bei luftgekühlten Modellen bürsten Sie den Kühler alle 3 Monate vorsichtig. Bei wassergekühlten Modellen reinigen Sie den Wasserfilter alle 6 Monate.

Welches Kältemittel wird verwendet? Ist es gefährlich?

Die Maschine verwendet ein entzündliches Kältemittel (in der Anleitung nicht näher bezeichnet) und ein Cyclopentan-Treibmittel. Das Warnsymbol (gelbes/oranges Dreieck) auf der Rückseite des Geräts weist auf Brandgefahr hin. Vermeiden Sie offene Flammen oder Wärmequellen während Transport, Betrieb und Entsorgung. Eingriffe in den Kältekreis dürfen nur von Fachpersonal durchgeführt werden.

Wie ist die Garantie und wie erhalte ich Ersatzteile?

Die Garantie beträgt ein Jahr ab Kaufdatum. Während dieser Zeit stellt unser Unternehmen kostenlos Ersatzteile zur Verfügung (ausgenommen Transport- und Arbeitskosten). Für Reklamationen kontaktieren Sie den Support über www.vevor.com/support mit dem Typenschild der Maschine und dem Kaufbeleg.

Kann die Maschine im Freien verwendet werden?

Nein, die Maschine ist nur für den Innenbereich ausgelegt. Sie muss an einem trockenen Ort ohne Regen, direkte Sonneneinstrahlung und extreme Temperaturen aufgestellt werden. Temperaturen unter 0°C oder über 40°C können den Kompressor beschädigen.

Was bedeutet der Fehlercode E2 auf dem Display?

Der Code E2 zeigt ein Problem mit der Wärmeableitung an. Überprüfen Sie, ob der Kühler (Luftmodell) nicht durch Staub oder Gegenstände blockiert ist. Bei wassergekühlten Modellen stellen Sie sicher, dass der Wasserzulauf ausreichend ist und der Filter nicht verstopft ist. Reinigen Sie ggf. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie installiere ich den Materialbehälter (Eimer)?

Befüllen Sie den Materialbehälter, schließen Sie den Deckel, drehen Sie ihn um und setzen Sie ihn durch die Staubschutzplatte wie im Diagramm der Anleitung gezeigt. Stellen Sie sicher, dass der Behälter richtig positioniert ist, um die Wasserzufuhr zu ermöglichen. Bei Modellen mit Drehteller muss der Behälter vor dem Start installiert werden.

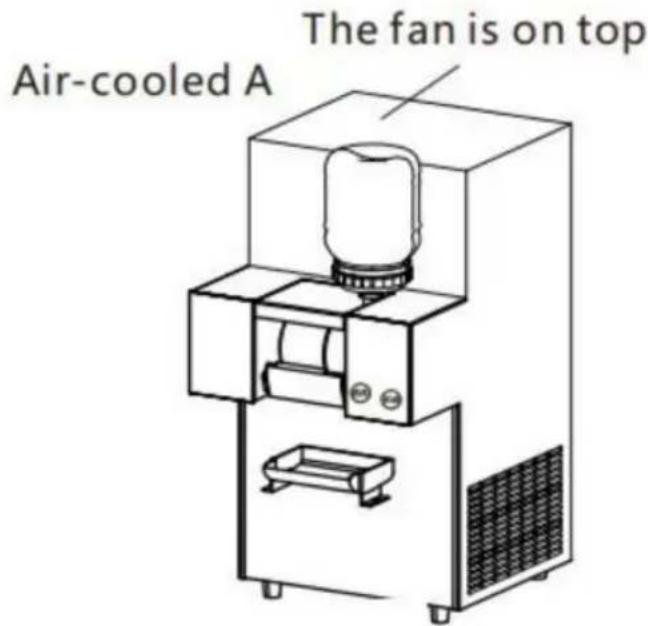

Was ist der Unterschied zwischen luftgekühlten und wassergekühlten Modellen?

Das luftgekühlte Modell verwendet einen Ventilator, um die Wärme des Kondensators abzuführen; es benötigt freien Raum um die Maschine. Das wassergekühlte Modell verwendet einen Kühlwasserkreislauf; es erfordert einen Anschluss an eine Wasserzufuhr (Druck ≥0,05 MPa, Temperatur ≤30°C) und einen Abfluss. Die Kühlleistung ist ähnlich, aber das wassergekühlte Modell ist oft leiser.

BEDIENUNGSANLEITUNG FC80FD-1 Vevor

7. Entretien des machines

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schneeflocken-Eismaschine

MODELL: FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1

/FC170FD/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203

/QLX1603-1/QLX1603/QLX1752-1/QLX1752

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmer Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schneeflocken-Eismaschine

MODELL:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch, bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.

FCC

FCC-Informationen: ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von Die für die Einhaltung verantwortliche Partei können die Berechtigung des Benutzers aufheiten zur Bedienung des Gerätes! Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen: 1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwänschem Betrieb führen können. ACHTUNG: Änderungen oder Modifikationen an thisem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann die Berechtigung des Benutzers zur Bedienung des Produkts. Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC Regeln, Diese Grenzen sind so konziert, dass sie einen angemessenen Schutz bieten gegen schädliche Störungen in einer Wohnanlage. Dieses Produkt erzeugt, verwendet und kann Radiofrequenzen ausstrahlen Energie und wenn es nicht gemäß den Anweisungen, können Störungen im Funkverkehr verursachen Kommunikation. Es gibt jedoch keine Garantie, dass Störungen wird in einer bestimmten Installation nicht auftreten. Wenn these Produkt verursacht schädliche Störungen des Radio- oder Fernsehempfangs, die Durch Aus- und Einschalten des Produkts kann der Benutzer feststellen, ermutigt, die Störung durch einen oder mehrere der Maßnahmen. · Empfangsantenne neu austrichten oder verlegen. · Vergütern Sie den Abstand zwischen Produkt und Empfänger. · Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den an dem der Empfänger angeschlossen ist. · Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

KORREKTE ENTSORGUNG:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesen Symbol gekennzeichneten Zubehörteile. So gekennzeichene Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

1. Produktübersicht Vielen

Dank, dass Sie sich für die Schneeflocken-Eismaschine entschieden haben. Diese Schneeflocken-Eismaschine verwendet internationale Spitzentechnologie. Technische Produktion unter Verwendung international belenanter Markenkompressoren und hochwertiger Kuhlzubehorteile. Schones Aussehen, zuverlassicige Leistung, im Einklang mit den nationalen Sicherheitsstandards für Lebensmittelmaschinen und. Elektrische Sicherheitsstandards, welt verbreitet in High-End-Bars, Cafes, Teeläden und High-End-Läden fur Kaltgetränke.itte lessen Sie essorgfältig durch, bevor Sie diese Maschine verwenden. In thisem Handbuch wird die Maschine in strakter Übereinstimmung mit den Bestimmungen theses Handbuchs installiert. Fehlerbehebung und Betrieb.

2. Zu beachtende Punkte 1. Die Maschine

ist nur für den Gebrauch in Innenräumen bestimmt und sollen an einem horizontalen, trockenen und stabilen Ort aufgestellt werden. Auf dem Tisch sollte sich im Umkreis von 50 cm keine Wärmequelle mit einer Temperatur über 70^ befinden.

1. Die Einlasstemperatur der wassergekühnten Maschine damit 30 °C nicht überschreiben und der Wasserdruck damit nicht unter 0,05 MPa liegen.
   Der Abluftauslass des Luftkühlers davon nicht durch Kleinteile blockiert werden.
2. Gemäß den nationalen elektrischen Sicherheitsnormen muss diese Maschine

Installiert. Unabhängige Stromversorgung, der Verschleibbereich des Netzkabels darf nicht weniger als 2,5 mm betragen und muss gut sein. Erdungsvorrichtung, um sicherzustellen, dass die Stromversorgungsleitung der Maschine mit einer Kurzschlussvorrichtung ausgestellt ist. Die Spannungsschwankungsfähigkeit der einphasigen Stromversorgung beträgt ca. 5% .

3.Sicherheitsregeln

Hinweis: Die Maschine wird beim Transport zwangslaufig erschüttert.

und muss.Setzen Sie es fur 2 Stunden vor dem Gebrauch, sollte die Maschine vermeiden

Sonnenlicht

und hohe Temperatur. Strahlungswärmequelle.

Warning:

Um die Sicherheit zu gewährleisten, muss die Maschine von Personal bedient werden,

in der Bedienung geschult.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden.

Kundendienst oder eine ähnlich qualifizierte Person, um Gefährdungen zu vermeiden.

Wenn die Maschine ausfält oder beschädigt ist, gilt es, Gefahren zu vermeiden.

Die Wartung erfolgt durch professionelles Wartungspersonal.

Wenn Sie die Maschine langere Zeit nicht benutzen, schalten Sieitte die Stromversorgung des

Maschine und verbinden Sie es mit den Rohstoffen. Die Teile der Maschine in

Kontakte werden:gereinigt und anschlieBend getrocknet und gelagert.

Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an

Erfahrung und Wissen, wenn sie beaufsichtigt werden oder

Anweisungen zur sicheren Verwendung des Gerats gelesen und verstanden haben.

die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Reinigung

und die Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Gefahr:

1.wenn die Haut nacht oder nass ist, nasse Handschuhe oder nasse

Kleidung. Berühren Sie keine stromfuhrenden Stecker oder Schalter. Betätigten Sie keine

nicht richtig geerdet.Maschine, führen Sie keine Wartungsarbeiten durch

an der Maschine, bevor die Stromzufuhr unterbrochen wird.

2.Dieses Gerät enthalt brennbares Kühlmittel und Schaummittel

Cyclopentan.itte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.

Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.

Bitte schicken Sie es bei der Entsorgung an ihre ortliche Entsorgungsstelle.

Achten Sie auf das Symbolähnlich dem auf der linken Seite, das sich auf der Rückseite des Geräts (Rückwand oder Kompressor) befindet und gelb oder orange ist. Es ist ein Warnsymbol vor Brandgefahr. In den Kältemittelleitungen und im Kompressor befindensich brennbare Materialien. Halten Sie sich während der Verwendung, Wartung und Entsorgung von Feuerquellen fern.

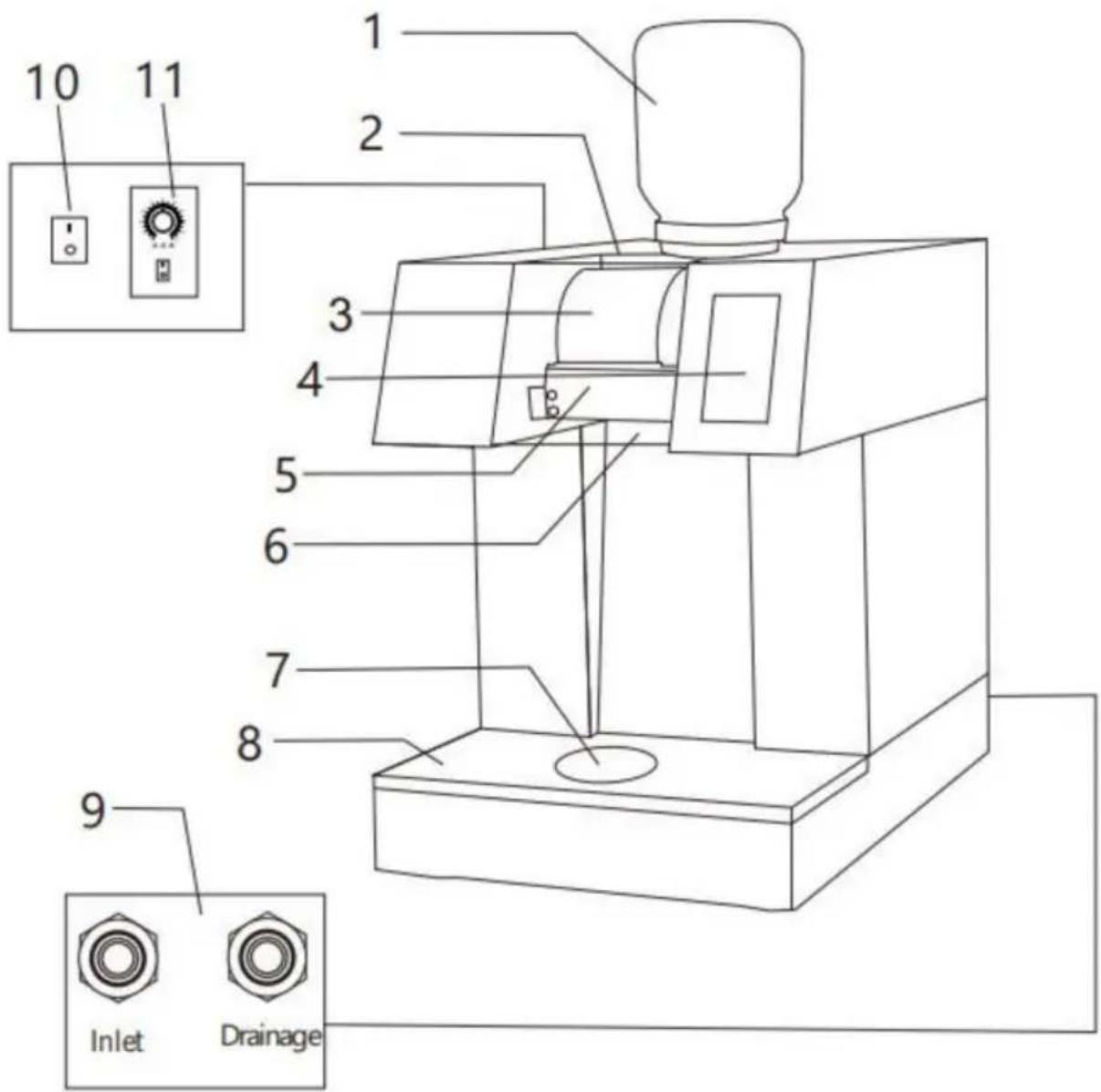

4.Maschinenstruktur

Wassergekühtes Modell mit rotierender Platte

1.Materialschaufel
2.Staubdichte Platte
4.Bedienung
6.Materialbox

3.Verdampfer
5.Messer
7.Rotierende Scheibe
8.Vordere Abdeckplatte
9.Wassereinlass und -auslass
10.Netzschalter
11.Geschwindigkeit

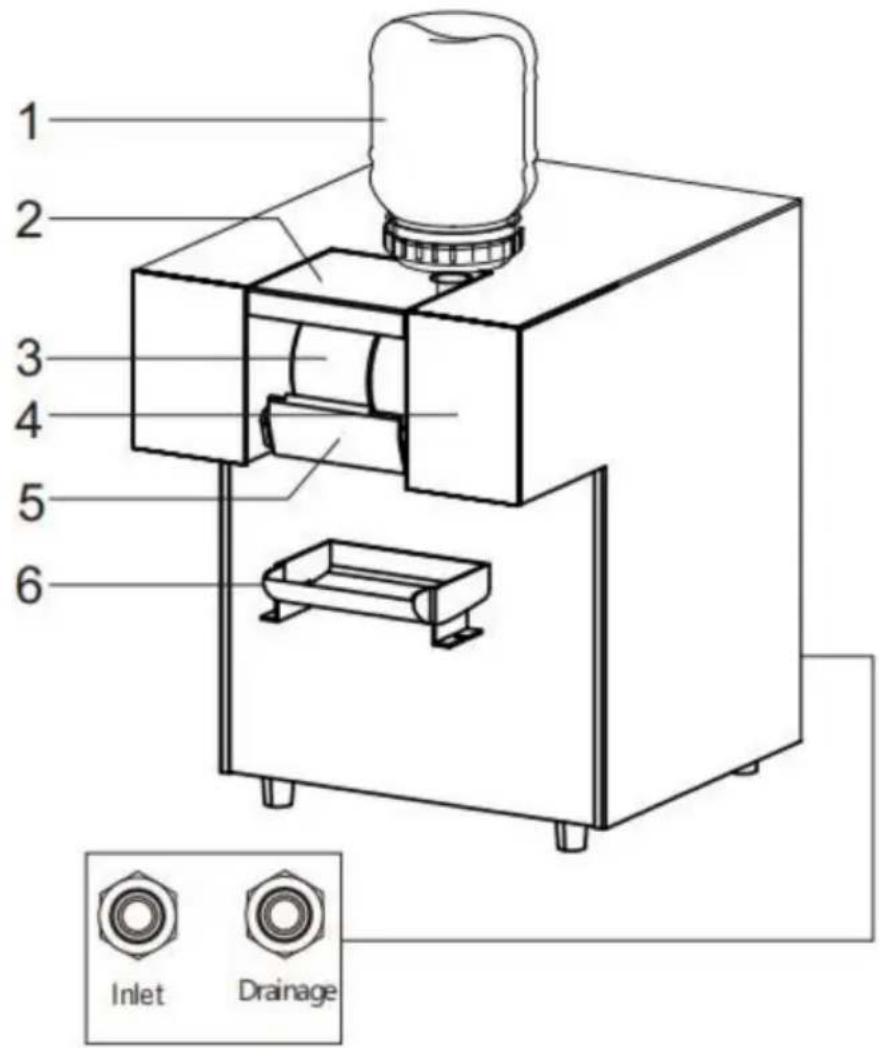

Wassergekühte Ausführung ohne Drehteller 1.Materialschaufel

2.Staubdichte Platte
3.Verdampfer
4.0operation
5.Messer
6.Materialbox

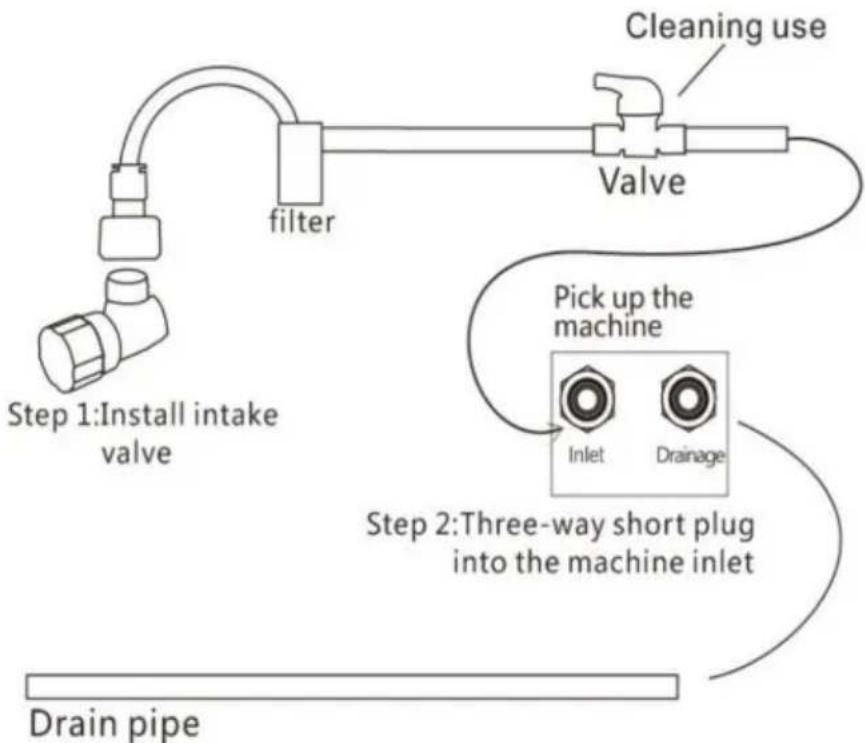

5.Installation und Fehlerbehebung Installation von Einlass- und Auslassrohren

A. Das Öffnen des Ventils ist das Einlassrohr
B. Das gerade Rohr ist das Abflussrohr

Schritt 3: Den Abfluss in den Auslass der Maschine stecken Die Gesamtlänge des Ansaugrohrs sollte 4m nicht überschreiben, da eine zu lange Leitung die Kuhlwirkung beeinträchtigt.

Die Temperaturarf28Grad nichtüberschreiben.

Das Abflussrohr des Wasserspeicherbeckens wird entladen in

die Kanalisation (nur bei Modellen mit eigenständiger Drehrschein.

6.Bedienungsanleitung

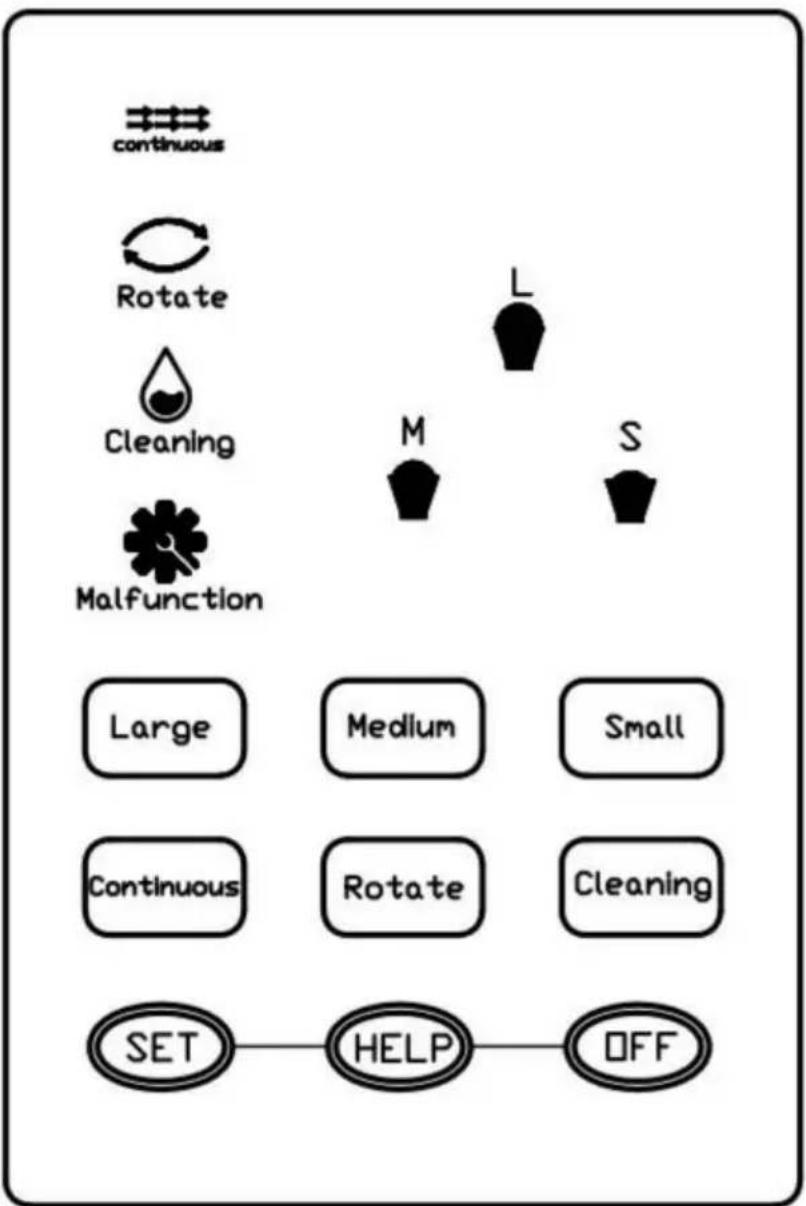

A:Abschnitt A Bedienfeld

Drucken Sie: Groß, Mittel, Klein, Arbeit, Countdown bis 0.Stopp

Drucken Sie: kontinuierlich. Die Maschine arbeitet kontinuierlich. Drucken

Sie: SET, um die Einstellungenoberfläche aufzurufen.

Drücken Sie: HELP, gehen Sie zur Seite mit den Bedienungsanleitungen,

B. Verdampfereinstellung der Drehgeschwindigkeit, drehen Sie den Einstellknopf auf

Passen Sie die Geschwindigkeit des Verdampfers an die gewünschte Eisform an.

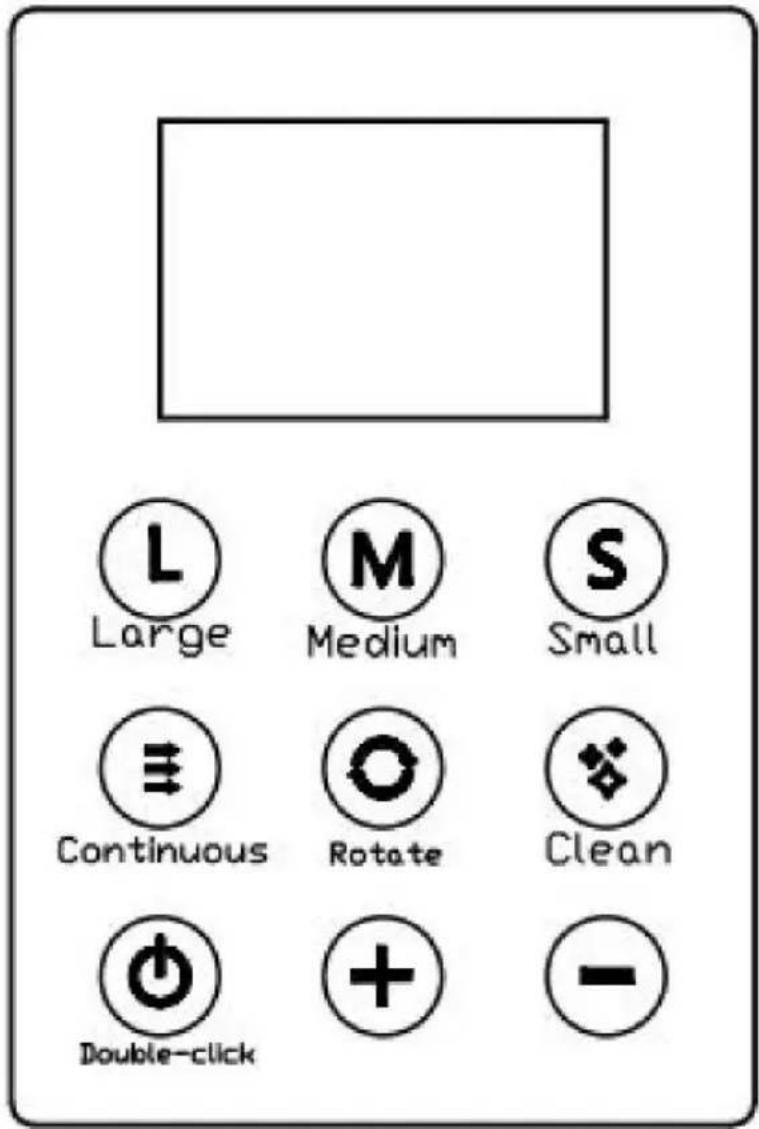

B: Bedienfeld von Abschnitt B

A:Abschnitt A Bedienfeld

Doppelklicken Sie auf den Netzschalter, und das Licht leuchtet auf. Wechseln Sie in den Standby-Modus. Drücken Sie: „Kontinuierlich". Die Maschine arbeitet kontinuierlich. Drücken Sie erneut auf „Stopp". Drücken Sie: „L“, „M“, „S". Die Maschine beginnt mit dem Countdown zum Arbeits und stoppt bei 0. Drücken Sie: „Reinigen". Der Verdampfer dreht sich ohne Kühlung. Spulen Sie die Maschine mit einem Reinigungsröhr.

L, M, S, Zeiteinstellung: drücken Sie +, - Lichter blinken, drücken Sie eine Verständlung in 6 Sekunden +, - bis Uhrzeit einstellen, automatische Speicherung ohne Bedienung nach 6 Sekunden,

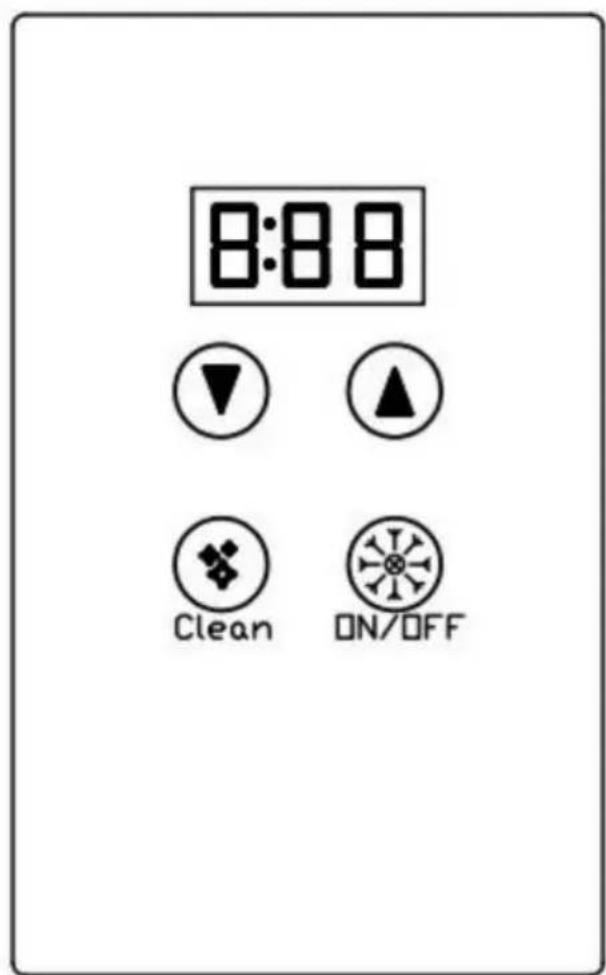

C: Anleitung zur Zwei-Tasten-Touch-Bedienung

Drücken Sie die ON/OFF-Taste für 2 Sekunden, halten Sie dann 2 Sekundeninne und drucken Sie 1 oder 2 Tasten zum Einstellen der Geschwindigkeit des Trommelverdampfers während der Eisherstellung

arbeiten.

CLEAN: Clean 2 Sekunden lang drucken und der Trommelverdampfer

beginnnt zu rotieren und zu reinigen. Drücken Sie während der Reinigung 1 oder 2 Tasten, um die Reinigungszeit.

Bitte überprüfen Sie, ob die Maschine eine schlechte Wärmeableitung hat, wenn E2 ist angezeigt.

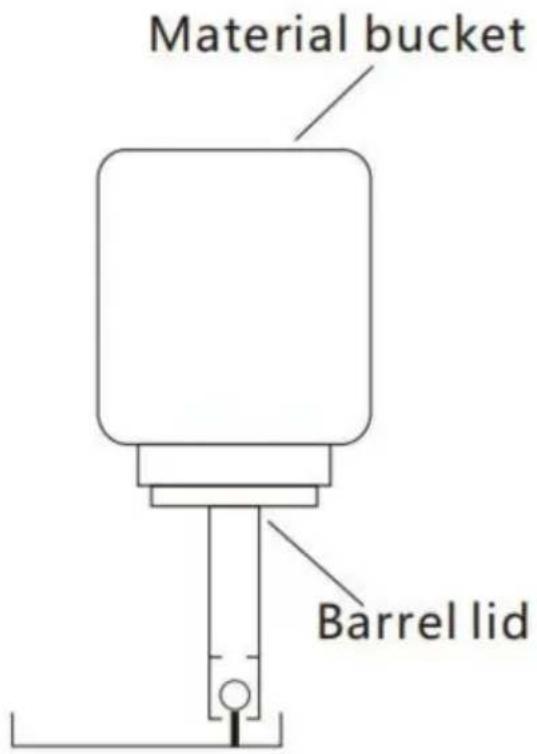

Installationsmethode des Materialfasses:

Fass laden, den Deckel schließen, und dann den Eimer umdrehen, legen Sie es nach unter durch die staubdichte Platte, Wie in der Abbildung gezeigt, Maschine Reinigung

Bitte überprüfen Sie, wenn der Fehler angezeigt wird.itte uberprüfen Si das Warmwasser fur die wassergekuhlte Maschine,

Bitte uberprüfen Sie den Lufter fur das luftgekuhlte Modell und reinigen Sie den Kuhler.

7.Maschinenwartung

Nach dem tätiglichen Gebrauch sollte die Maschine gereinigt werden. Entfern den Sie zuerst die Materialbox und reinigen Sie sie, spulen Sie dann den Verdampfer und das Messer mit einem Reinigungsrhr, gleichzeitig den Schalter drücken, um den Verdampfer einzuschalten drehen, Luftgeühltes Modell: Der Kühler sollte alle 3 Monate vom Staub befrei werden, gegen Sie den Kühler beim Reinigen vorsichtig mit einer Bürste, Wassergeühnte Maschine: Der

Zulauffilter wird alle 6 Monate gereinigt, um die Kuhlwirkung nicht zu beeinträchtigen.

Garantiebeschreibung

Da diese Maschine im Ausland eingesetzt wird, ist unser Unternehmen nicht in der Lage, um Garantieleistungen zu erbringen. Wenn die Maschine innerhalb eines Jahres ausfällt Ab dem Kaufdatum kann unser Unternehmen Ersatzteile kostenz zur Verfügung stellen Kosten.Aber Transport- und Wartungskosten sind nicht inbegriffen. kostenlose Zubehor mit Maschinentypenschild und Kaufbeleg als Nachweis.

8. Störungsanalyse

Problem	Grund	Analysieren	Pflegen
Der Maschine ist nicht entwickeln	Kein Strom	Buchse Lockierung	Repairen oder ersetzen
	Es gibt Macht und kann nicht betrieben	Dieser Schalter oder Controller ist gebrochen	Repairen oder ersetzen
Ungekühlt	Kompressor Funktioniert nicht	Defekter Kompressor oder Regler	Repairen oder ersetzen
	Der Kompressor ist nicht gekühlt	Kältemittelleck	Inspektion und Wartung
Kühlunterschied	Der mittlere Teil friert ein	Kältemittelleck	Inspektion und Wartung
	Eis ist nicht hart	Schlechte Wärme Ableitung	Lüfter wechseln oder Kühler reinigen
			Überprüfen Sie die Wasserquelle
Unterschied der Enteisungspartikel	Ungleichmäßige Glasur	Rohstoffproblem	Rohstoffeändern
		Die Klinge ist nicht scharf	Wechseln Sie die Klinge
		Kleiner Klingenspalt	Passen Sie die Spalt (0,6 mm)
Verdampfer	Der elektrische Motor oes nicht drehen	Kettenabwurf Reparieren	erstehen oder ersetzen
	Der Motor lauft nicht	Der Motor bzw. Controller ist gebrochen	Wechseln Sie den Motor oder die Steuerung
Die rotierende Scheibe nicht drehen	Der Motor lauft nicht	Der Motor ist gebrochen	Motor wechseln
Austretendes Material	Eimerdeckel nicht festgezogen	Der Deckel ist nicht festgezogen	Dichtring festziehen oder austauschen
