FC80FD-1 - IJsmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	FC80FD-1 (compatibel met FC80FD, FC125FD, FC170FD, etc.)
Producttype	Vlokkenijsmachine (sneeuw)
Afmetingen (ongeveer)	40 x 50 x 60 cm (schatting voor aanrechtmodel)
Gewicht (ongeveer)	25 kg
Elektrische voeding	220-240 V / 50 Hz, enkelfasig, kabeldoorsnede ≥ 2,5 mm², aardverplichting
Koeltype	Lucht- of watergekoeld afhankelijk van variant
Maximale omgevingstemperatuur	70 °C binnen een straal van 50 cm (zonder warmtebron)
Inlaatwatertemperatuur (watermodel)	≤ 30 °C, druk ≥ 0,05 MPa
Productiecapaciteit	Ongeveer 80 kg/24u voor FC80FD-1 (schatting)
Hoofdfuncties	IJs in vlokken maken, grootte-instelling (groot/midden/klein), continue of timerstand, geïntegreerde reiniging
Bedieningspaneel	LED-display, aan/uit-knoppen, snelheidsregeling verdamper, reiniging, timer
Materialen van de verdamper	Roestvrij staal (schatting)
Koelmiddel	Ontvlambaar gas (type niet gespecificeerd) + schuimmiddel cyclopentaan
Veiligheid	Automatische stop, overstroombeveiliging, aarding, niet gebruiken met natte handen, uit de buurt van vuur houden
Reiniging en onderhoud	Dagelijkse reiniging van de verdamper en het mes; radiator (luchtmodel) elke 3 maanden; waterinlaatfilter (watermodel) elke 6 maanden
Garantieperiode	1 jaar (gratis onderdelen, exclusief transport en arbeidsloon)
Reserveonderdelen beschikbaar	Ja (compressor, regelaar, motor, mes, verdamper, etc.)
Gebruiksomgeving	Alleen binnenshuis, horizontaal en droog oppervlak, goed geventileerd
Meegeleverde accessoires	Waterinlaat-/uitlaatslangen, materiaalbak, antistofplaat, reinigingsgereedschap
Normen	FCC Deel 15, AEEA-richtlijn 2012/19/EU, nationale elektrische veiligheid
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - FC80FD-1 Vevor

Hoe installeer ik de ijsmachine FC80FD-1?

Plaats de machine op een horizontaal, droog en stevig oppervlak, uit de buurt van warmtebronnen (temperatuur >70 °C binnen een straal van 50 cm). Sluit deze aan op een apart stopcontact met aarding (kabeldoorsnede ≥2,5 mm²). Voor watergekoelde modellen sluit u de watertoevoerslang aan (druk ≥0,05 MPa, temperatuur ≤30 °C) en de afvoerslang. Laat de machine 2 uur rusten voor het eerste gebruik.

Hoe stel ik de grootte van de ijsvlokken in?

Gebruik de snelheidsregelknop van de verdamper (of de toetsen 1/2 afhankelijk van het paneel). Draai aan de knop of druk op de toetsen om de rotatie aan te passen. Een lagere snelheid geeft grotere vlokken; een hogere snelheid geeft fijnere vlokken. U kunt ook de vooraf ingestelde modi Groot (L), Middel (M) of Klein (S) op het bedieningspaneel selecteren.

Wat te doen als de machine geen ijs produceert?

Controleer eerst de stroomvoorziening en het stopcontact. Zorg ervoor dat het waterreservoir gevuld is (watermodel) en dat de omgevingstemperatuur niet te hoog is. Als de compressor niet start, kan deze defect zijn (neem contact op met ondersteuning). Als het ijs zacht of onregelmatig is, reinig dan de radiator (luchtmodel) of controleer het waterinlaatfilter (watermodel). Een E2-weergave duidt op een slechte warmteafvoer.

Hoe reinig ik de machine?

Verwijder na elk gebruik de materiaalbak en reinig deze. Spoel de verdamper en het mes met een reinigingsslang. Druk voor een grondige reiniging op de knop Clean (2 seconden) om de verdamper te laten draaien zonder koeling. Borstel voor het luchtgekoelde model de radiator voorzichtig elke 3 maanden. Reinig voor het watergekoelde model het waterinlaatfilter elke 6 maanden.

Welk type koelmiddel wordt gebruikt? Is het gevaarlijk?

De machine gebruikt een ontvlambaar koelmiddel (niet gespecificeerd in de handleiding) en een schuimmiddel cyclopentaan. Het waarschuwingssymbool (gele/oranje driehoek) aan de achterkant van het apparaat duidt op brandgevaar. Vermijd open vuur of warmtebronnen tijdens transport, gebruik en verwijdering. Elke ingreep aan het koelcircuit moet door een professional worden uitgevoerd.

Wat is de garantie en hoe krijg ik reserveonderdelen?

De garantie is één jaar vanaf de aankoopdatum. Gedurende deze periode levert ons bedrijf gratis reserveonderdelen (exclusief transport- en arbeidskosten). Neem voor claims contact op met de ondersteuning via www.vevor.com/support met het typeplaatje van de machine en het aankoopbewijs.

Kan de machine buitenshuis worden gebruikt?

Nee, de machine is alleen ontworpen voor gebruik binnenshuis. Deze moet op een droge plaats worden geplaatst, uit de buurt van regen, direct zonlicht en extreme temperaturen. Blootstelling aan temperaturen onder 0 °C of boven 40 °C kan de compressor beschadigen.

Wat betekent de foutcode E2 op het scherm?

De code E2 duidt op een probleem met warmteafvoer. Controleer of de radiator (luchtmodel) niet verstopt is door stof of voorwerpen. Zorg voor het watergekoelde model dat de watertoevoer voldoende is en dat het filter niet verstopt is. Reinig indien nodig. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe installeer ik de materiaaltrommel (emmer)?

Vul de materiaaltrommel, sluit het deksel, keer deze om en plaats hem door de antistofplaat zoals aangegeven in het schema in de handleiding. Zorg ervoor dat de trommel goed gepositioneerd is om de watertoevoer mogelijk te maken. Voor modellen met een draaiplaat moet de trommel voor het opstarten worden geïnstalleerd.

Wat is het verschil tussen luchtgekoelde en watergekoelde modellen?

Het luchtgekoelde model gebruikt een ventilator om de warmte van de condensor af te voeren; het vereist vrije ruimte rond de machine. Het watergekoelde model gebruikt een koelwatercircuit; het vereist aansluiting op een watertoevoer (druk ≥0,05 MPa, temperatuur ≤30 °C) en een afvoer. De koelprestaties zijn vergelijkbaar, maar het watermodel is vaak stiller.

GEBRUIKSAANWIJZING FC80FD-1 Vevor

Wij streven er voortdurend waar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitrukkingen die wij gebruiken, geen alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groete topmerken en betekent Nietoodzakelijkwerjs dat alle categorieen gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelingkming met de ].
grote topmerken wonneer u een bestelling bij onsplaatst.

MODEL: FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van unsere gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen,要去 de gebruiker de instructies lezenhandleiding zorgvuldig door.

FC

FCC-informatie:LET OP: Wijzigingen of aanpassingen die nicht uitdrukkelijk door ons zijn goedgekeurde partij die verantwoordelijk is voor de naleving,kan de bevoedheid van de gebruiker ongeldig verklarenom de apparatuur te bedieren!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening isonder de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product要去 alle ontvangen interferentie accepteren,inclusiefstoringen die een ongewenste werkung konnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die nicht uitdrukkelijkgoedgekeurd door de partij die verantwoordelijk is voor de naleving,kan de de bevoedheid van de gebruiker om het product te bedieren.Let op:Dit product is getest en voldoet aan delimiten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCCRegels,Deze limieten+zijn bedoeld om een redelijk bescherming te biedengteen schadelijke interferentie in een residentie installment.Dit product genereert,gebruikt en kan radiofrequentiestraling uitrastelenenergie,en indien Niet geinstallerd en gebruikt in overeenstemming met deinstructions,kan schadelijke interferentie met radio veroorzakencommunicatie.Er is好奇心 geen garantie dat interferentiazal Niet optreten in een bepaalde installment. Als dit product welschadelijke interferentie met de radio- of televisionontvangst,die kan worden overoorzaaktbepaald door het product uit en aan te zetten,wordt de gebruikeraangemoedigd om te proberen de interferentie door een of meer van devolgende maatregelen.Herorienteer of verplaats de ontvangstantenne.Vergroot de afstand+tussen het product en de ontvanger.Sluit het product aan op een stopcontact op een ander circuit dan dat waarup u het product wilt aansluten,waarop de ontvanger is aangesloten.Raadpleeg de dealer of een ervaren radio-/tv-technicus voorbijstand.

CORRECTE VERWIJDERING:

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gezymesden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig�ijn gemarkeerd, mogen nicht met het normale huishoudelijkke afval worden weggegooid, maar要去en worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

1. Productverzicht

Bedankt voor het kiezen van de snowflake ijsmachine. Deze snowflake ijsmachine maakt gebruik van internationale geavanceerde technologie. Technische productie, met behulp van internationale bekende merkcompressoren en hoogwaardige koelaccessoires. Mooi uiterlijk, betrouwbare prestaties, in overeenstemming met de nationale veiligheidsnormen voor voedselmachines en. Elektrische veiligheidsnormen, veel gebruikt in high-end bars, koffiehuizen, theehuizen. En high-end koude drankwinkels, lees deze aandachtig door voordat u deze machine gebruikt. In deze handleiding worden de machine geinstalleerd in strikte overeenstemming met de bepalingen van deze handleiding. Debuggen en bediening.

2. Zaken die aandacht behoeven 1.

Het apparaat is uitsluitend bestemd voor gebruik binnenshuis en moet op een horizontale, droge en stevigeplaats worden geplaatst. Op de tafel mag zich geen warmtebron bevinden met een temperatuur hoger dan 70 y in een bereik van 50 cm rondon.

1. De inlaattemperatuur van de watergekoelde machine mag Niet hoger zichn dan 30 y en de waterdruk mag Niet lager zichn dan 0,05 MPa.
   De uitlaat van de luchtkoeler mag Niet door allerlei zaken worden geblokkeerd.
2. Volgens de nationale elektrische veiligheidsnorm要去veillance machine:

geinstalleerd. Onafhankelijke voeding, de slijtage van het netsnoer mag nicht minder dan 2,5 mm bedragen en moet goed+zijn. Aardingsvoorziening om ervoor te zorgen dat de voedingslijn van de machine is uitgerust met een kortsluitbeveiliging.

Het spanningsschommelingsbereik van eenfasevoeding bedraagt 5% .

3. Veiligheidsregels

Let op: de machine zal tijdens het transport onvermijdelijk geschud worden en要去en. Zet het 2aar voor gebruik, de machine要去 vermijdenzonlicht

en hoge temperatuur. Stralingswarmtebron.

Waarschuwing:

Om de verilgheid te garanderen, moet de machine worden bediend door personeel getraind in bediening.

Als het netsnoer beschadigd is, moet het door de fabrikant worden verrangen.

serviceagent of personen met vergelijkbare kwalificaties om een gevaar te voorkomen. Als de Als de machine kapot gaat of beschadigd raakt, is hetoodzakelijk om gevaar te voorkomen.

Het worden aufgehandel door professioneel onderhoudspersoneel.Wanner de

Als de machine langereijd nicht worden gebruikt, schakel dan de stroom uit

machine en verbindDEXe met de grondstoffe.De onderdelen van de machine in contactpunten worden gereinigd en verrolgens gedroogd en opgeslagen.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en ouder en

personen met verminderde fysisieke, sensorische of mentale vermogens of een gebrek aanervaring en kennis als zij toezicht hebben gekreten of

instructies over het veilig gebruiken van het apparaat en het begrijpen

de gevaren die ermee gepaard gaan. Kinderenogens met het apparaat spelen. Reiniging en het onderhoud door de gebruiker mag Niet door kinderen zonder toezicht worden uitgevoerd.

Gevaar:

1. wanner de huid bloot is, nat, natte handschoenen draagt of natte

kleding. Raak geen stekkers of schakelaars aan die onder spanning staan. Bedien ze Niet die nicht goed geaard.Machine, voer geen onderhoudswerkzaamheden uit

op de machine voordat de stroomtoevoer worden onderbroken.

1. Dit apparaat bevat ontvlambaar koelmiddel en schuimmiddel

cyclopentaan. Vermijd contact met vuur wanner u het vervoert en gebruikt.

Als het apparaat kapot is, vraag dan een professional om onderhoud.

Wanner u het weggoit, lever het dan in bij hetplaatselijke afvalverwerkingsstation.

Let op het symbol dat lijkt op de linkerkant, dat zich aan de achterkant van het apparaat bevindt (achterpaneel of compressor) en geel of oranje van kleur is. Het is een waarschuwingssymbol voor brandgevaar. Er zitten brandbare materialen in de koelmiddelleidingen en de compressor. Blijfuit de buurt van de brandbron tijdens gebruik, onderhoud en verwijdering.

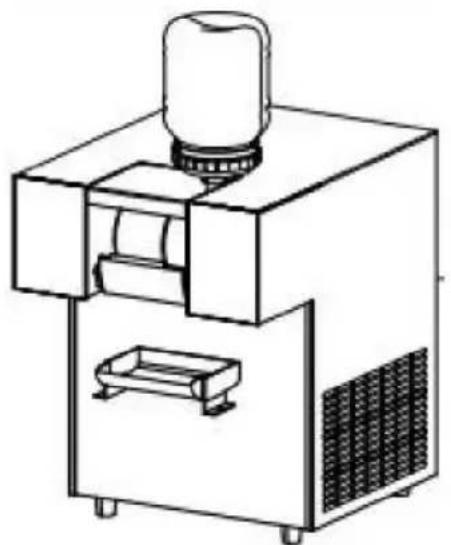

4.machinestructuur

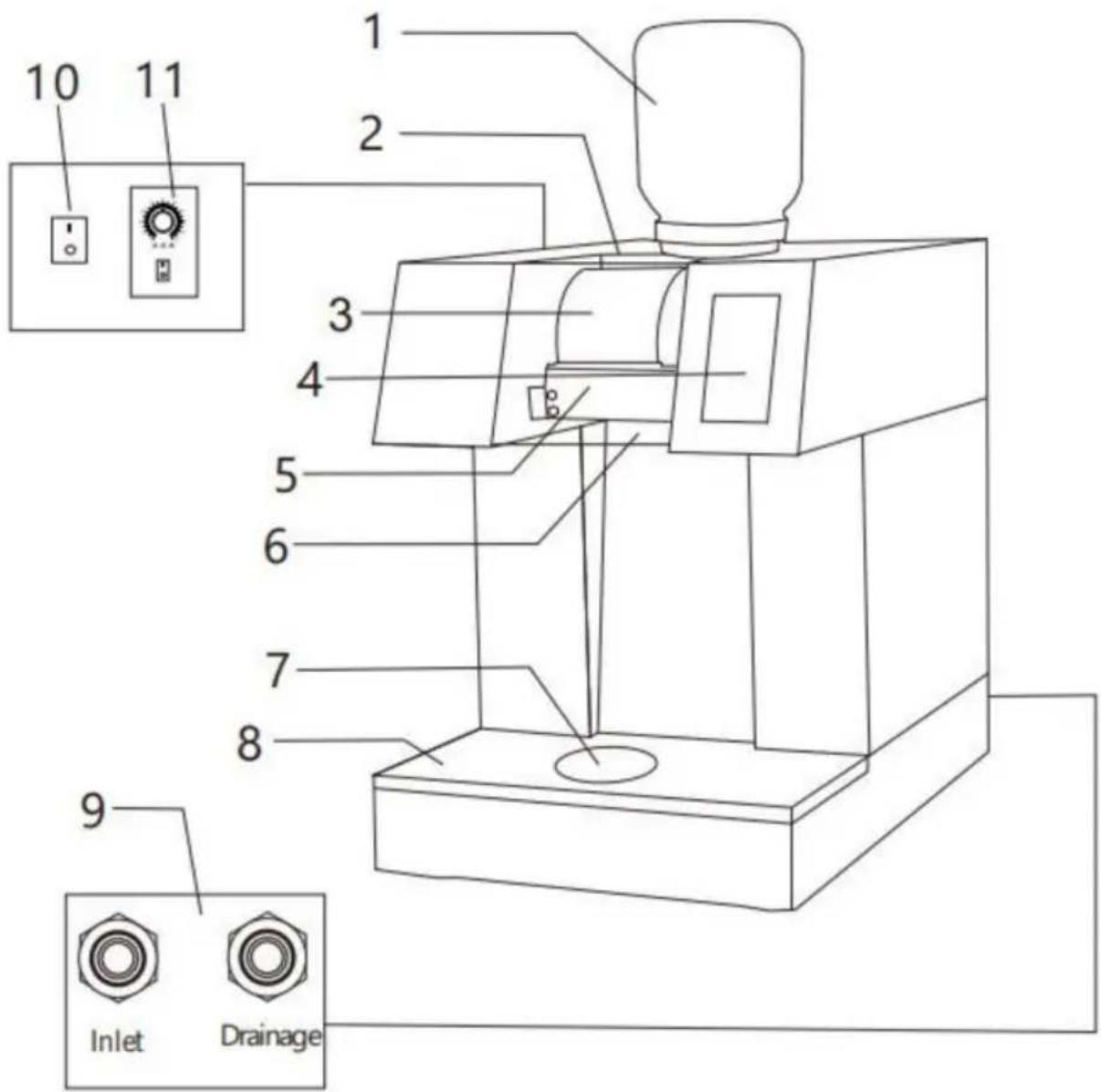

Watergekoeld model met roterende plaat

1.Materialialbak
2. Stofdichte plaat 4.

Bediening 6.

Materialdoos

1. Verdamper 5.

Mes

1. Draaischijf 8.

Voorste afdekplaat 9.

Waterinlaat en -uitlaat

10.Aan/uit-schakelaar

11.Snelheid

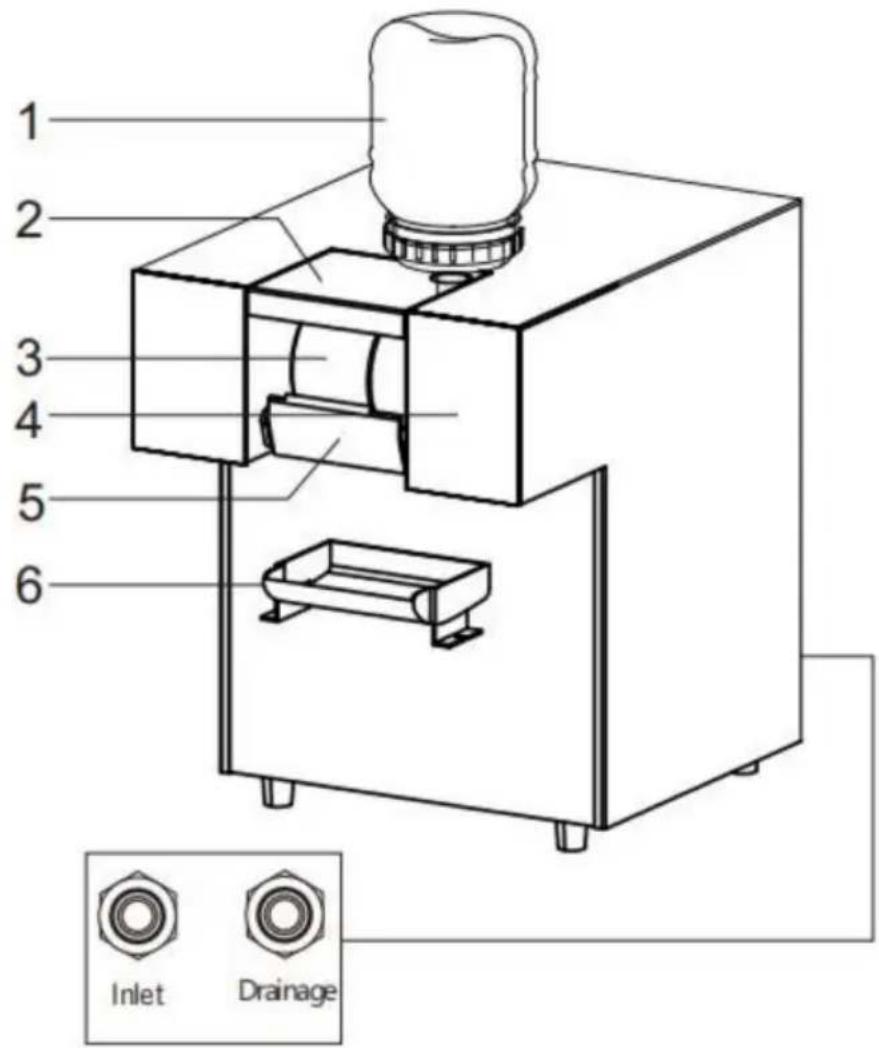

Watergekoeld model zonder roterende plaat 1.Materiaalbak

1. Stofdichteplaat 3.

Verdamper 4.

Bediening 5.

Mes

6.Materialiaal doos

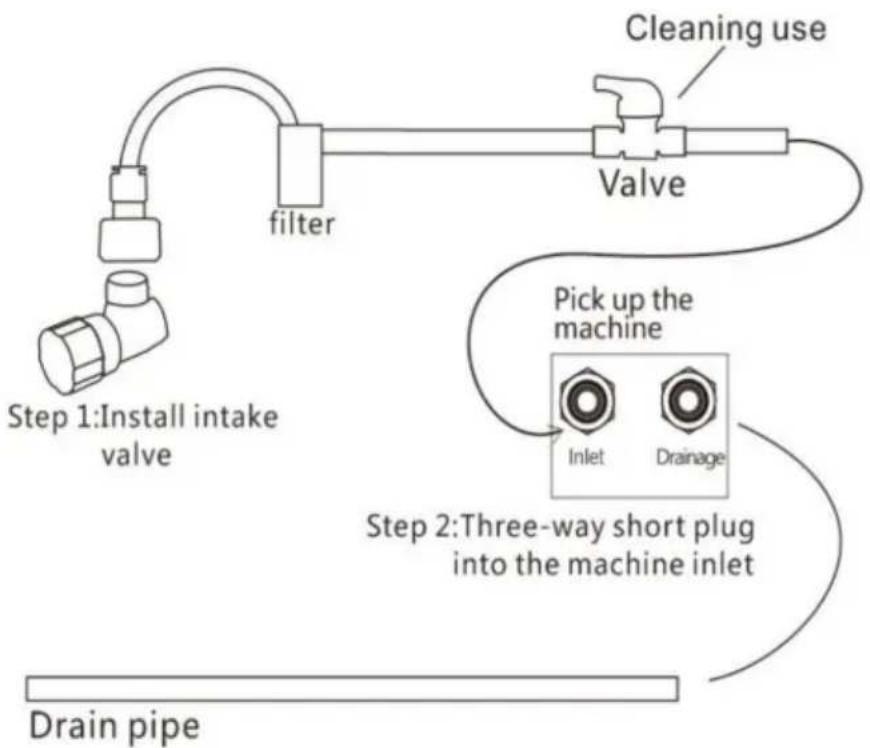

5.Installatie en debuggen Installatie

van inlaat- en uitlaatleidingen A.Het

openen van de klep is de inlaatleiding B.De

rechte pijp is de afvoerleiding

Stap 3: Plaats de afvoer in de uitlaat van de machine

De totale lenghte van de inlaatbuis mag nicht meer dan 4 m bedragen, te lang zal het koeleffect beinvloeden, de influent

De temperatuur mag Niet hoger zichn dan 28 graden.

De afvoerleiding van het wateropslagbekken worden geloosd in het riool (alleen voor zichfmodellen.

6. Gebruiksaanwijzing

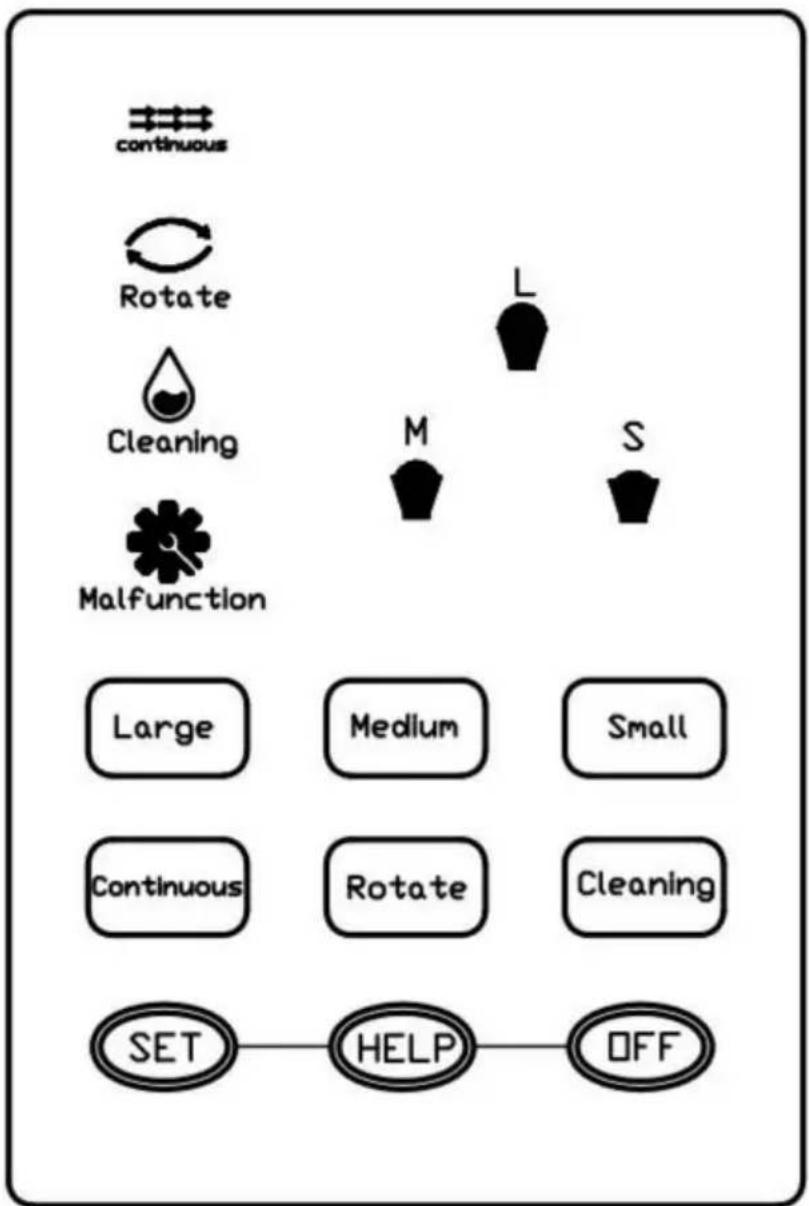

A: Sectie A bedieningspaneel

Druk op: Groot,Medium,Klein,werk,aftellen maar 0.stop

Druk op:continu. De machine werkkt continu, druk op:SET, gaaryl de instellingeninterface

druk op: HEIP, ga waar de pagina met gebruiksaanwijzingen,

B. Afstelling van de rotatiesnelheid van de verdamper, draai de afstellingsknop om Pas de snelheid van de verdamper aan, net zoals de gewenste ijsvorm,

B: Sectie B bedieningspaneel

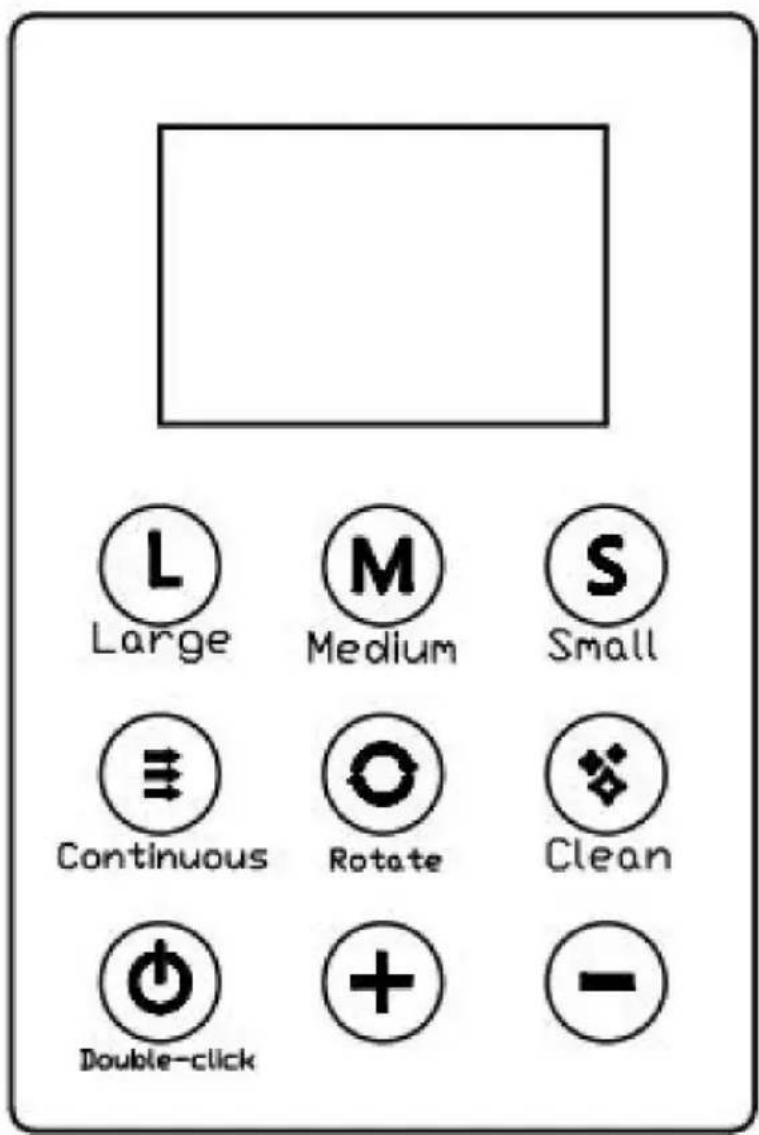

A: Sectie A bedieningspaneel

Dubbelklik op de aan/uit-knop en het lampje gaat branden, ga waar de stand-bymodus, druk op: continu, de machine werkt continu, druk nogmaals op stop, druk op: L, M, S, de machine gaat aftellen om te werkken, stocht bij 0. druk op: schoonmaken, de verdamper draait zonder te koelen, spoel de machine door met een reinigingspijp.

L,M,S, Tijdinstelling: druk op +,- Lampjes knipperen, druk op +,- om te verhogen in 6 seconder stel deijd in, automatisch geheugen zonder bediening na 6 seconden,

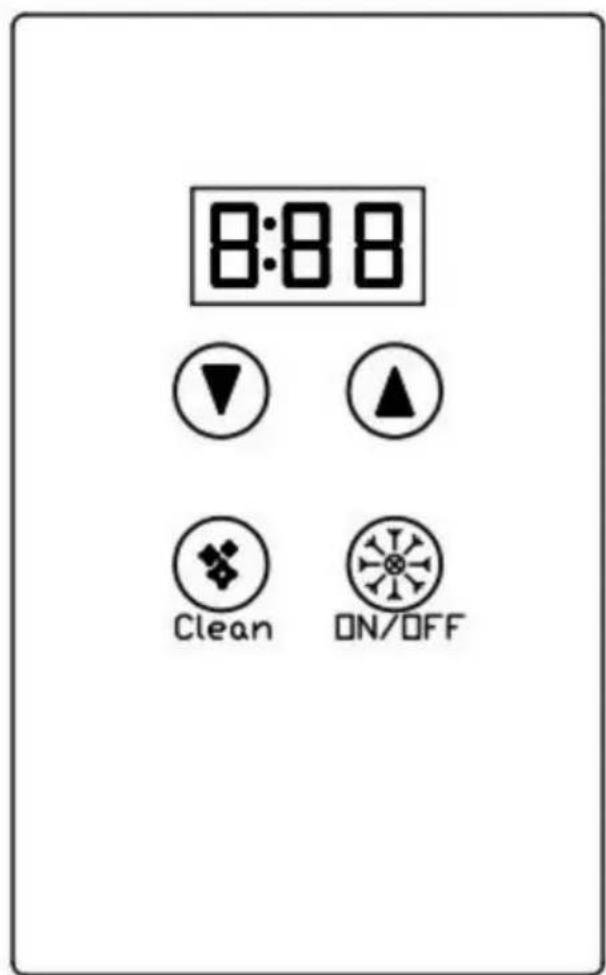

C: Instructies voor bediening met twee knappen

Houd de AAN/UIT-toets 2 seconden ingedrukt, stop dan 2 seconden en druk op 1 of 2 toetsen om de snelheid van de trommelverdamper tijdens het ijs makeen aan te passen

werk.

SCHOON: druk 2 seconden lang op schoon en de trommelverdamper

begint te draaien en schoon te make. Druk tijdens het schoonmaken op 1 of 2 toetsen om de schoonmaaktijd.

Controller of de machine een slechte warmteafvoer heeft wanner E2 is weergegeben.

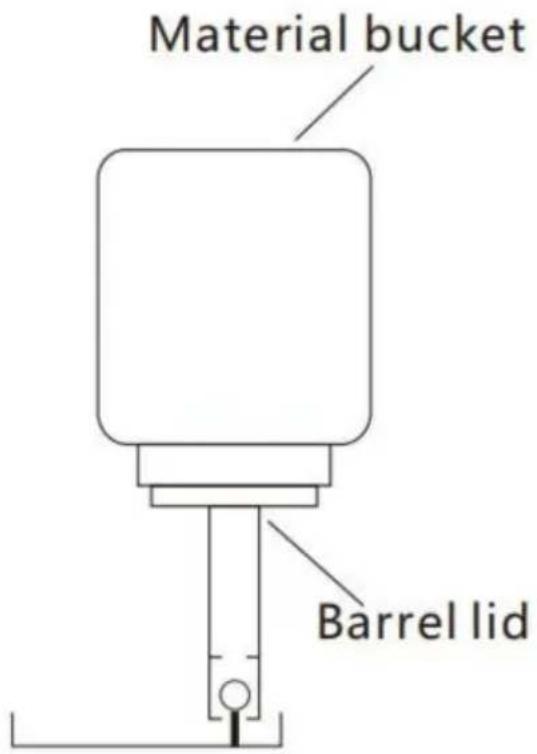

Installiemethode van het materiaalvat:

Vat laden, deksel sluiten, en dan de emmer ondersteboven draaien, door het stofdichte bord, zoals weergegeven in de afbeeling, Mach schoonmaak

Controller of de storing worden weergegeven Controller of het warme water de watergekoelde machine,

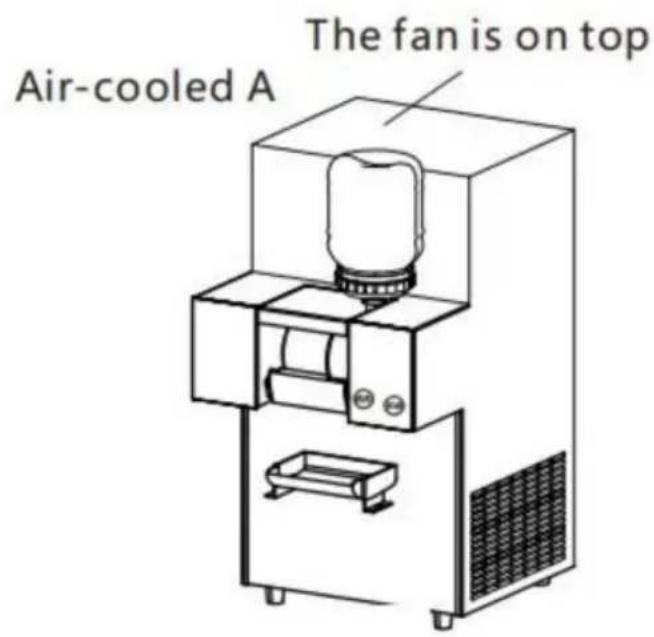

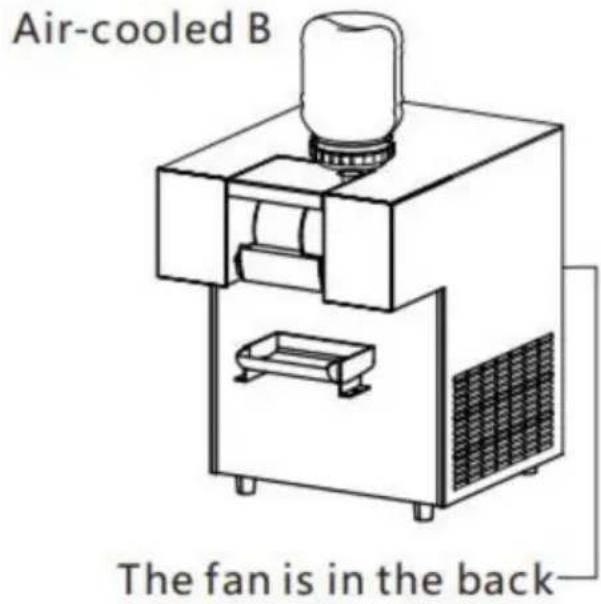

Controleer de ventilator voor het luchtgekoelde model en reinig de radiator,

7. Machineonderhoud

Na dagelijks gezruik要去 machine worden schoongemaaakt. Verwijder eerst de materiaaldoos en maak deze schoon, spoel verwolgens de verdamper en het mes af met een Reinig de pijn, druk tegelijkertijd op de schakelaar om de verdamper te latent werkendraai, Luchtgekoeld model: De radiator要去 elke 3 maanden worden schoongemaaakt van stof, veeg de radiator voorzichtig schoon met een borstel tijdens het schoonmaken,

Watergekoelde machine: het instroomfilter wordt elke 6 maanden schoongemaakt, zodat om het verkoelende effect Niet te beinvloeden.

Garantie omschrijving

Omdat deze machine in het buitenland worden gebruikt, kan ons bedrijf zich om garantieservice te verlenen. Als de machine binnen eenaar kapotgaat vanaf de aankoopdatum kan ons bedrijf gratis reserveonderdelen leveren kosten. Maar transport- en onderhoudskosten+zijn Niet inbegrepen. Krijg Gratis accessoires met het typeplaatje van de machine en aankoopbewijs als bewijs.

8. Storingsanalyse

Probleem	Reden	Analyseren	Behouden
De machine is nicht reageren	Geen elektricitieit	Stopcontact losmaken	Om te repareren of te verrange
	Er is macht en die kan nicht+zijn bediend	Deze schakelaar of regelaar is gebroken	Om te repareren of te verrange
Ongekoeld	Compressor werkt nicht	Defecte compressor of controller	Om te repareren of te verrange
	De compressor is nicht gekoeld	Lekkage van koelmiddel	Inspectie en onderhoud
Koelverschil	Het middelste gedeelte bevriest	Lekkage van koelmiddel	Inspectie en onderhoud
	IJs is nicht moeilijk	Slechte warmte verwKWISTING	Vervang de ventilator of maak de radiator schoon
			Controleer de waterbron
Verschil in doodeeltjes	Ongelijke glazuur	Probleem met grondstoffen	Verander grondstoffen
		Het mes is nicht scherp	Vervang het mes
		Kleine bladspleet	Richt de opening (0,6 mm)
Verdamper	De elektrische motor oes Niet draaien	Kettingverlies Om te repareren of te verrangen
	De motor loopt nicht	De motor of regelaar is gebroken	Vervang de motor of controller
De roterende schijf doet nicht roteren	De motor loopt nicht	De motor is gebroken	Motor veranderen
Lekkend materiaaal	Emmer deksel loszittend	Het deksel is nicht vastgedraaid	Draai de afdichtring vast of verrang.Deze
