HLX-FXX-17ft - Câble de commande Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	HLX-FXX-17ft
Type de produit	Câble de direction hors-bord
Longueur	17 pieds (environ 5,18 m)
Diamètre extérieur	16 mm
Diamètre du noyau	7,9 mm
Contenu de l'emballage	1 câble de direction
Utilisation	Commande de direction pour moteur hors-bord
Fonctions principales	Transmet le mouvement du volant au moteur pour diriger le bateau
Précautions de sécurité	Lire le manuel avant utilisation, tenir hors de portée des enfants, éviter les objets tranchants
Installation	Mesurer la longueur adaptée, retirer l'ancien câble, installer le nouveau en respectant le rayon de courbure minimal de 200 mm
Entretien	Nettoyer les trous de fixation avec un nettoyant, lubrifier la surface du bras de câble
Réparabilité	Remplacement complet du câble en cas d'usure ou de corrosion
Matériau	Acier (estimation)
Compatibilité	Moteurs hors-bord nécessitant un câble de 17 pieds
Garantie	Certificat de garantie électronique disponible en ligne

FOIRE AUX QUESTIONS - HLX-FXX-17ft Vevor

Comment mesurer la longueur de câble nécessaire pour mon bateau ?

Ajoutez les longueurs 1, 2 et 3 du schéma, soustrayez 10 cm pour chaque coude à 90 degrés, puis ajoutez 30,5 cm supplémentaires. Comparez avec la longueur du câble (17 pieds).

Quel est le diamètre du câble ?

Le diamètre extérieur est de 16 mm et le diamètre du noyau est de 7,9 mm.

Comment retirer l'ancien câble de direction ?

Retirez les vis de fixation du câble côté gouvernail, tournez le volant dans le sens des aiguilles d'une montre pour sortir le câble, desserrez l'écrou de fixation à l'extrémité extérieure, puis retirez l'écrou de liaison pour dégager le câble.

Comment installer le nouveau câble ?

Nettoyez les trous, enfilez le bras de câble à travers la coque, lubrifiez, insérez le câble, serrez les écrous, insérez l'autre extrémité dans le gouvernail, tournez le volant en sens inverse, serrez les vis et vérifiez le bon fonctionnement.

Quel est le rayon de courbure minimal à respecter ?

Le rayon de courbure ne doit pas être inférieur à 200 mm pour éviter d'endommager le câble.

Ce câble est-il compatible avec tous les moteurs hors-bord ?

Il est conçu pour les moteurs nécessitant un câble de 17 pieds (environ 5,18 m). Vérifiez les spécifications de votre moteur avant achat.

Comment entretenir le câble de direction ?

Nettoyez régulièrement les trous de fixation et lubrifiez le bras de câble pour éviter la corrosion et assurer un fonctionnement fluide.

Que faire si le câble est corrodé ?

Si la corrosion est grave, il est recommandé de remplacer le câble. Utilisez un foret approprié pour retirer l'adhésif si nécessaire.

Où trouver le certificat de garantie ?

Le certificat de garantie électronique est disponible sur le site www.vevor.com/support.

Puis-je utiliser ce câble pour un autre type de commande ?

Ce câble est spécifiquement conçu pour la direction hors-bord. Ne l'utilisez pas pour d'autres applications.

MODE D'EMPLOI HLX-FXX-17ft Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CÂBLE DE DIRECTION HORS-BORD

MODÈLE : HLX-FXX-17ft

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIRECTION HORS-BORD

CÂBLE

MODÈLE : HLX-FXX-17ft

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

GARANTIES IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser

ou l'entretien de ce produit. Le non-respect de ces avertissements et

instructions peuvent provoquer des blessures corporelles ou des dommages à des biens de

valeur. Évitez que les enfants ne l'utilisent. Et ce produit n'est pas un jouet. Ne laissez pas les enfants

jouer.

Tenir à l'écart des pointes tranchantes, des lames et autres objets.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer dangers.
2. Gardez la zone de montage propre et bien éclairée.
3. Gardez les spectateurs hors de la zone pendant l'assemblage.
4. Ne pas installer lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
5. Les capacités du produit s'appliquent uniquement au produit correctement et complètement installé.
6. Pour plus d'informations concernant les pièces répertoriées dans les pages suivantes, veuillez vous

référer au schéma d'assemblage de ce manuel. Déballez et séparez le tout

pièces dans une zone de travail propre. Veuillez conserver les petites pièces de rechange hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS DU PRODUIT:

Modèle	HLX-FXX-17 pieds
Longueur	17 pieds
Diamètre	16
Diamètre du noyau	7,9

LE FORFAIT COMPREND

Non Image Composants			Qté

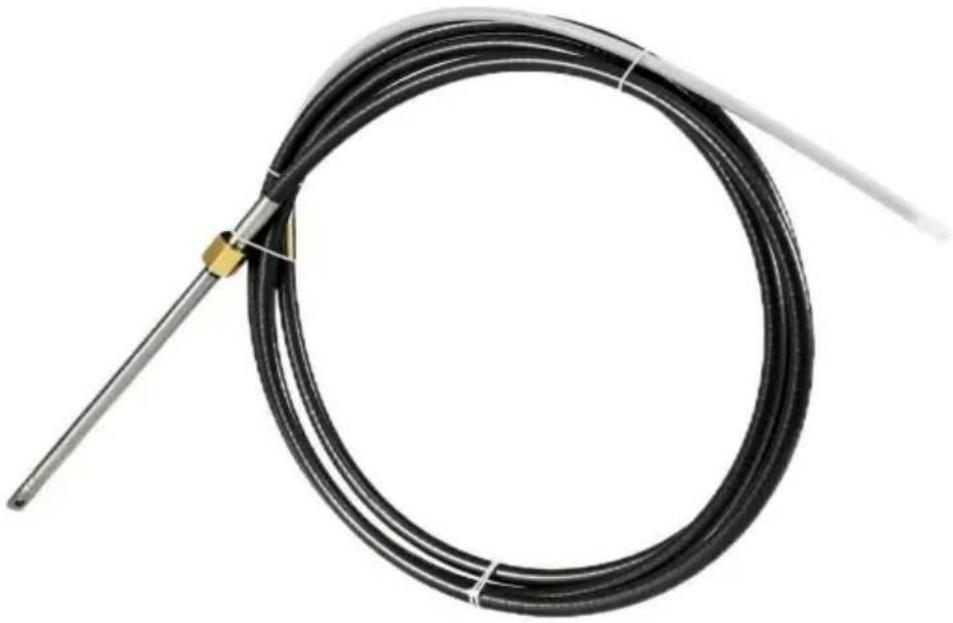

1	Câble de direction hors-bord		1

PROCESSUS DE REMPLACEMENT

Mesurez la longueur de câble adaptée à votre bateau.

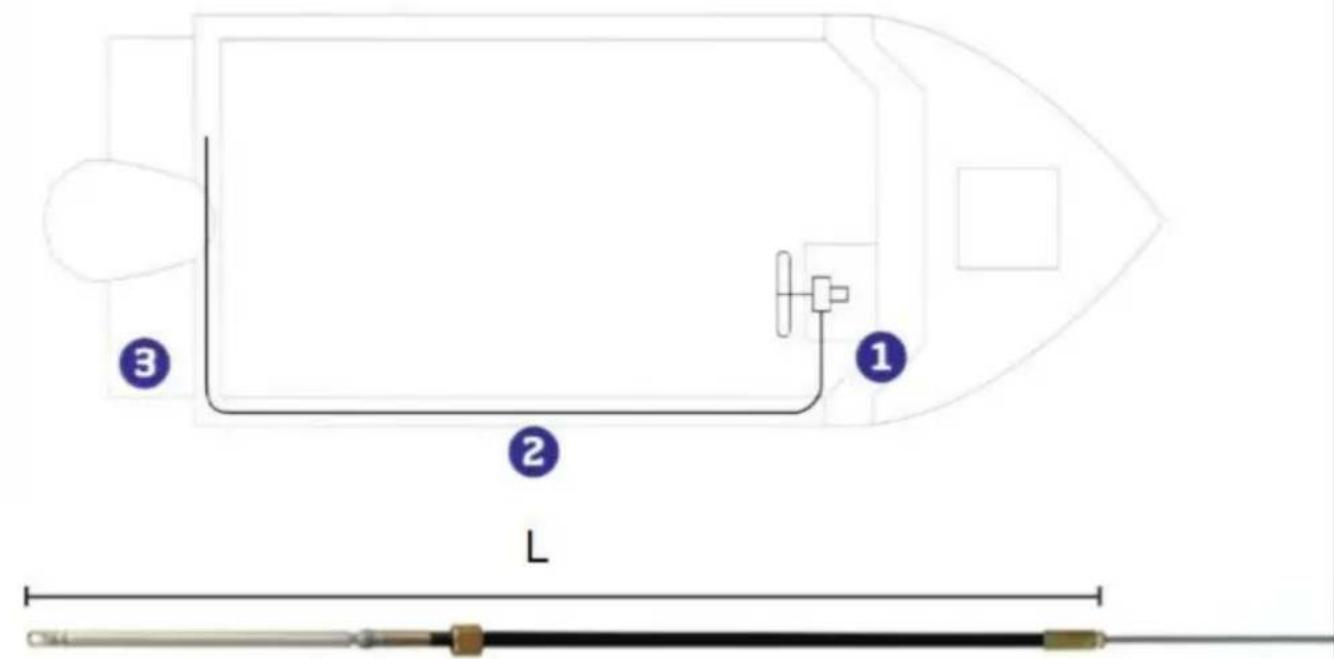

Avant de remplacer le câble de votre bateau, pour déterminer la longueur de câble dont vous aurez besoin, ajoutez les longueurs 1, 2 et 3, soustrayez 10 cm pour chaque coude à 90 degrés et ajoutez 30,5 cm supplémentaires à votre total.

Comparez votre longueur mesurée avec la longueur de câble L pour confirmer qu'il s'agit du bon câble pour votre bateau.

Retirez l'ancien câble

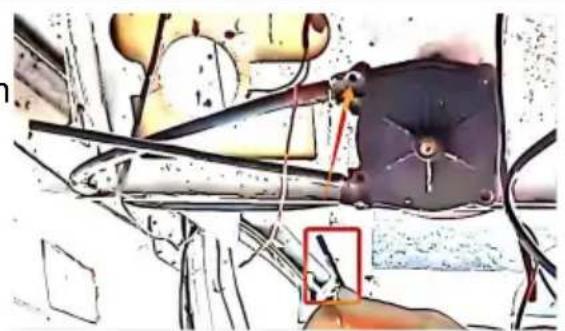

Étape 1 : Retirez les vis de fixation du câble, qui se trouvent du côté du gouvernail de direction où entre le câble.

Étape 2 : Sortez le câble, tournez le volant dans le sens des aiguilles d'une montre, le câble sortira du gouvernail de direction, tourner davantage jusqu'à ce que le câble soit complètement retiré.

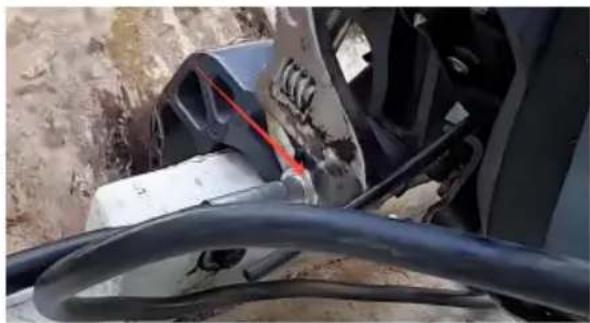

Étape 3 : Desserrez le bras de câble écrou de fixation à l'extrémité extérieure de le fil.

Étape 4 : Retirez l'écrou de liaison du bras de câble afin que le câble peut être retiré du trou de montage à l'extérieur de la chaîne.

Remplacez les nouveaux câbles

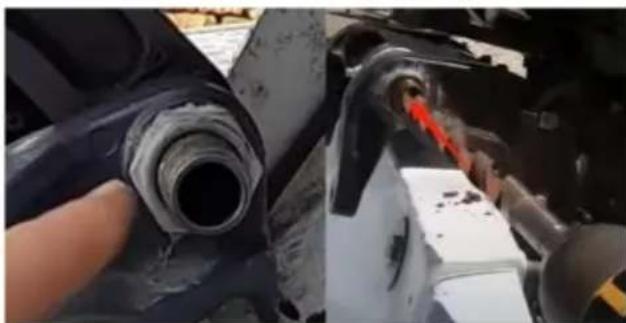

Étape 1 : Nettoyer les trous de fixation des câbles avec un nettoyant.

Remarque : Si la corrosion est grave ou si le

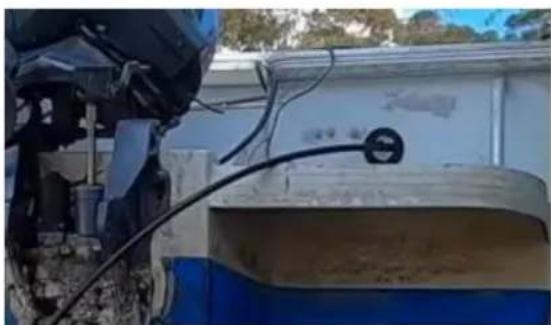

Étape 2 : Enfilez une extrémité du bras de câble à travers la coque.

L'adhésif est difficile à enlever, un simple processus de meulage est effectué avec un foret approprié pour l'enlever.
Étape 3: Vaporisez du lubrifiant sur la surface du bras de câble.	Étape 4: Insérez le câble dans le trou de montage.
Étape 5: serrez l'écrou de fixation du câble à l'extrémité extérieure du fil.	Étape 6: Insérez l'autre extrémité du câble dans gouvernail de direction et tournez le volant dans le sens inverse des aiguilles d'une montre d'un côté afin que le câble soit complètement en place.
Étape 7: Serrez les vis de fixation du câble.Assurez-vous que le rayon de courbure du câble n'est pas inférieur à R200 mm.

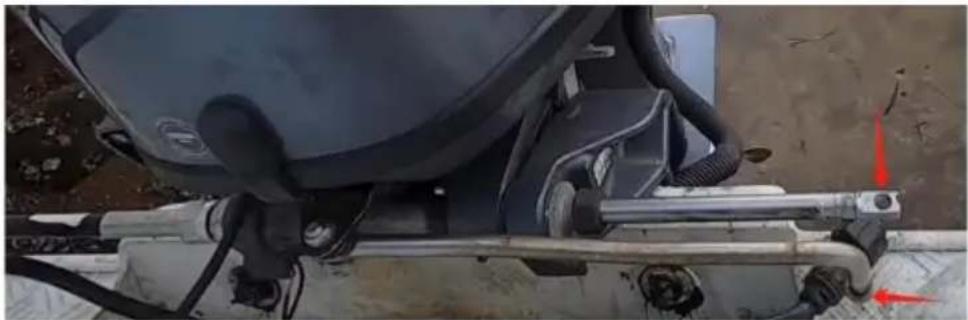

Étape 8 : Tournez le volant dans le sens des aiguilles d'une montre pour ajuster l'extrémité du câble à la position de montage appropriée (de sorte que le moteur de la chaîne extérieure soit exactement en position avant).

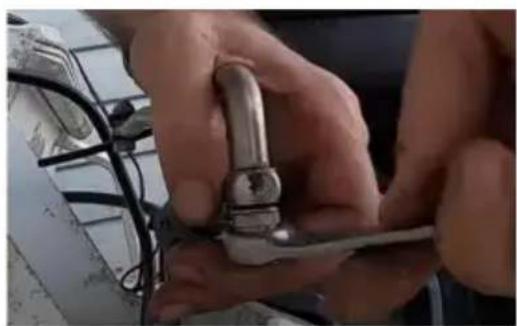

Étape 9 : Installez l'écrou reliant la tige de direction au câble.

Étape 10 : Actionnez le volant et vérifiez que le câble de remplacement est correctement installé.
