HLX-FXX-17ft - Cavo di comando Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	HLX-FXX-17ft
Tipo di prodotto	Cavo di sterzo fuoribordo
Lunghezza	17 piedi (circa 5,18 m)
Diametro esterno	16 mm
Diametro del nucleo	7,9 mm
Contenuto della confezione	1 cavo di sterzo
Utilizzo	Comando di sterzo per motore fuoribordo
Funzioni principali	Trasmette il movimento del volante al motore per dirigere la barca
Precauzioni di sicurezza	Leggere il manuale prima dell'uso, tenere fuori dalla portata dei bambini, evitare oggetti taglienti
Installazione	Misurare la lunghezza adatta, rimuovere il cavo vecchio, installare il nuovo rispettando il raggio di curvatura minimo di 200 mm
Manutenzione	Pulire i fori di fissaggio con un detergente, lubrificare la superficie del braccio del cavo
Riparabilità	Sostituzione completa del cavo in caso di usura o corrosione
Materiale	Acciaio (stima)
Compatibilità	Motori fuoribordo che richiedono un cavo di 17 piedi
Garanzia	Certificato di garanzia elettronico disponibile online

Domande frequenti - HLX-FXX-17ft Vevor

Come misurare la lunghezza del cavo necessaria per la mia barca?

Aggiungere le lunghezze 1, 2 e 3 dello schema, sottrarre 10 cm per ogni curva a 90 gradi, quindi aggiungere 30,5 cm supplementari. Confrontare con la lunghezza del cavo (17 piedi).

Qual è il diametro del cavo?

Il diametro esterno è di 16 mm e il diametro del nucleo è di 7,9 mm.

Come rimuovere il vecchio cavo di sterzo?

Rimuovere le viti di fissaggio del cavo lato timone, girare il volante in senso orario per estrarre il cavo, allentare il dado di fissaggio all'estremità esterna, quindi rimuovere il dado di collegamento per sganciare il cavo.

Come installare il nuovo cavo?

Pulire i fori, infilare il braccio del cavo attraverso lo scafo, lubrificare, inserire il cavo, serrare i dadi, inserire l'altra estremità nel timone, girare il volante in senso contrario, serrare le viti e verificare il corretto funzionamento.

Qual è il raggio di curvatura minimo da rispettare?

Il raggio di curvatura non deve essere inferiore a 200 mm per evitare di danneggiare il cavo.

Questo cavo è compatibile con tutti i motori fuoribordo?

È progettato per motori che richiedono un cavo di 17 piedi (circa 5,18 m). Verificare le specifiche del proprio motore prima dell'acquisto.

Come mantenere il cavo di sterzo?

Pulire regolarmente i fori di fissaggio e lubrificare il braccio del cavo per evitare la corrosione e garantire un funzionamento fluido.

Cosa fare se il cavo è corroso?

Se la corrosione è grave, si consiglia di sostituire il cavo. Utilizzare una punta adatta per rimuovere l'adesivo se necessario.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support.

Posso usare questo cavo per un altro tipo di comando?

Questo cavo è specificamente progettato per lo sterzo fuoribordo. Non utilizzarlo per altre applicazioni.

MANUALE UTENTE HLX-FXX-17ft Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CAVO STERZO FUORIBORDO

MODELLO:HLX-FXX-17ft

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

STERZO ESTERNO

CAVO

MODELLO:HLX-FXX-17ft

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

AVVERTENZA: leggere e comprendere l'intero manuale prima dell'uso

o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e

istruzioni possono causare lesioni personali o danni a beni di valore. ÿ Evitare che i bambini

lo utilizzino. E questo prodotto non è un giocattolo. Non permettere ai bambini di farlo

giocare.

ÿ Tenere lontano da punte taglienti, lame e altri oggetti. ÿ Precauzioni per il

montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti lontani dall'area durante l'assemblaggio.
4. Non installare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaco.
5. Le funzionalità del prodotto si applicano solo al prodotto installato correttamente e completamente.
6. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutto
   parti in un'area di lavoro pulita. Si prega di tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SPECIFICHE DEL PRODOTTO:

Modello	HLX-FXX-17 piedi
Lunghezza	17 piedi
Diametro	ÿ 16
Diametro del nucleo	ÿ 7,9

IL PACCHETTO COMPRENDE

NO	Componenti	Immagine	Qtà

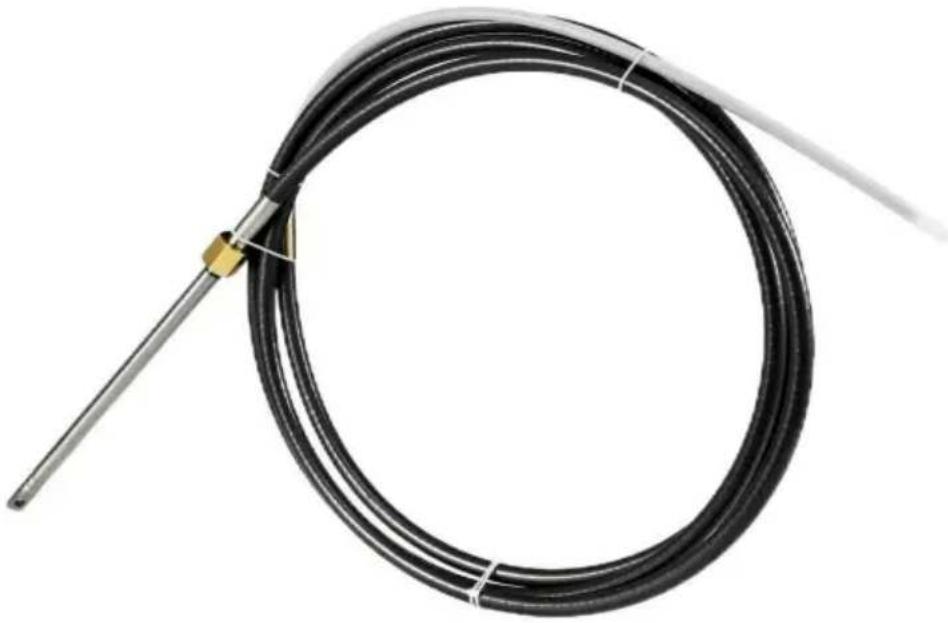

1	Cavo dello sterzo fuoribordo		1

PROCESSO DI SOSTITUZIONE

Misura la lunghezza del cavo adatta alla tua barca.

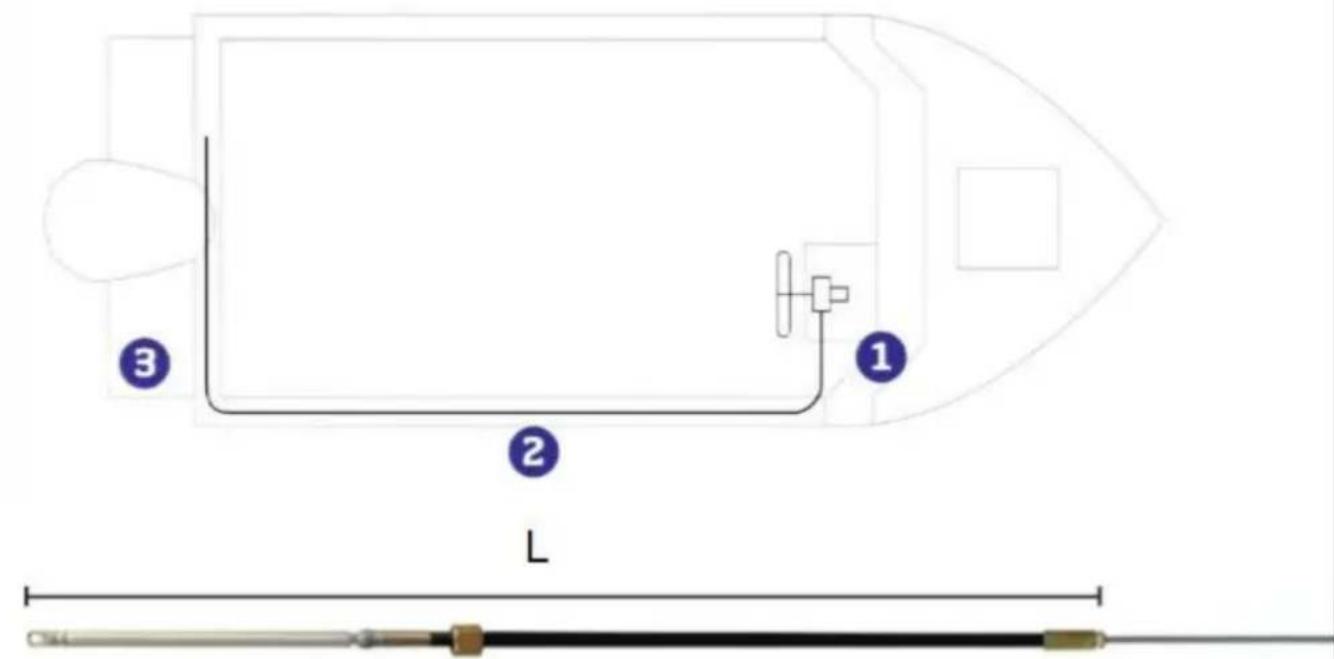

Prima di sostituire il cavo della tua barca, per determinare la lunghezza del cavo necessaria, aggiungi le lunghezze 1, 2 e 3, sottrai 10 cm per ogni curva di 90 gradi e aggiungi altri 30,5 cm al totale.

Confronta la lunghezza misurata con la lunghezza del cavo L per confermare che è il cavo giusto per la tua barca.

Rimuovere il vecchio cavo

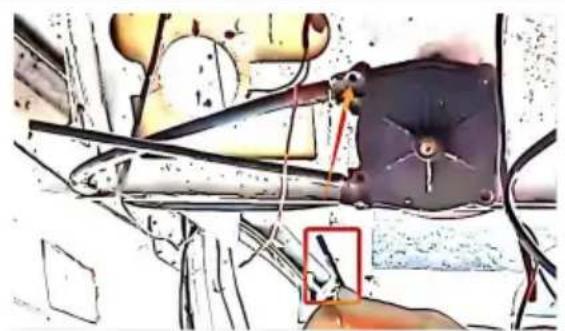

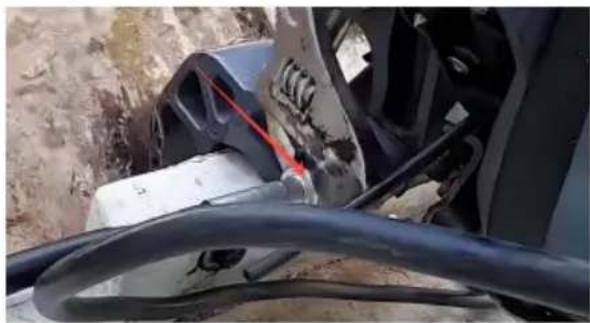

Passaggio 1: rimuovere le viti di fissaggio del cavo, che si trovano sul lato del timone dello sterzo dove entra il cavo.

Passaggio 2: uscire dal cavo, girare il volante in senso orario, il cavo uscirà dal timone, girare ulteriormente fino a ritirare completamente il cavo.

Passaggio 3: allentare il braccio del cavo dado di fissaggio all'estremità esterna del il cavo.

Passaggio 4: rimuovere il dado che collega il braccio del cavo in modo che il cavo può essere estratto dal foro di montaggio all'esterno della corda.

Sostituire i nuovi cavi

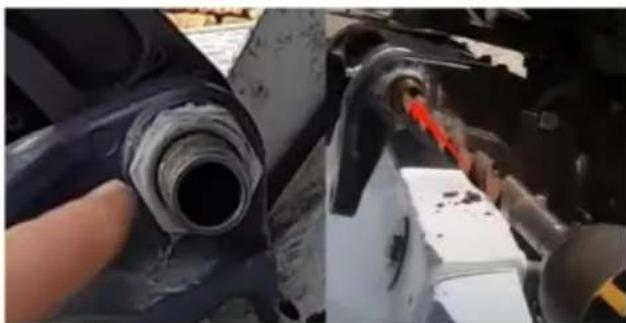

Passaggio 1: pulire i fori di fissaggio del cavo con detergente.

Nota: se la corrosione è grave o il

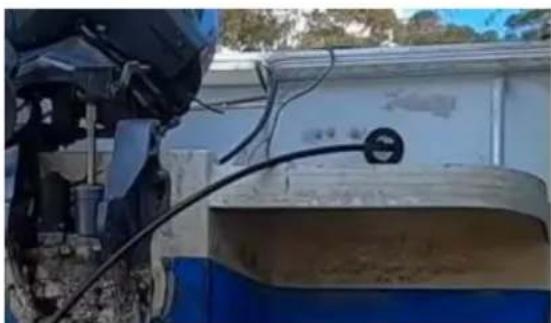

Passaggio 2: infilare un'estremità del braccio del cavo attraverso lo scafo.

l'adesivo è difficile da rimuovere, per rimuoverlo viene eseguita una semplice smerigliatura con una punta da trapano adatta.

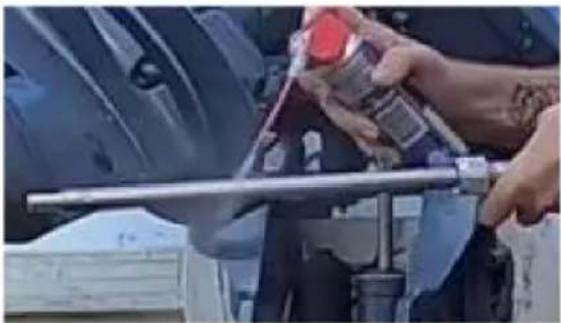

Passaggio 3: spruzzare il lubrificante sulla superficie del braccio del cavo.	Passaggio 4: inserire il cavo nel foro di montaggio.

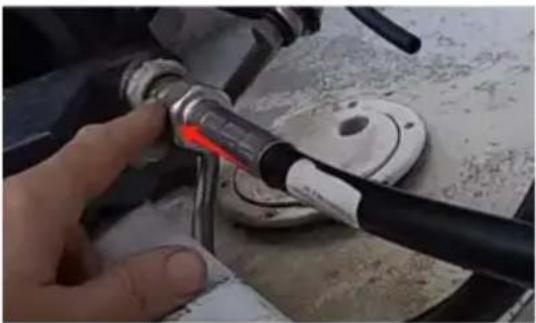

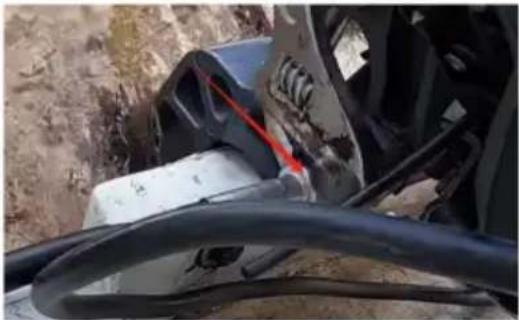

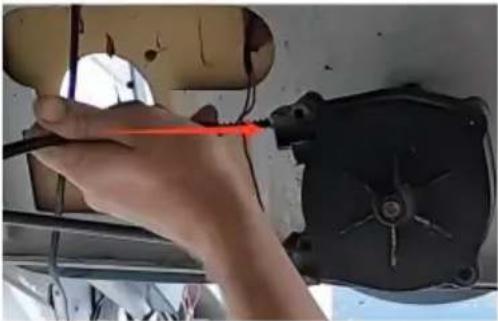

Passaggio 5: stringere il dado di fissaggio del cavo all'estremità esterna del filo.	Passaggio 6: inserire l'altra estremità del cavo nel timone e ruotare il volante in senso antiorario su un lato in modo che il cavo sia completamente in posizione.

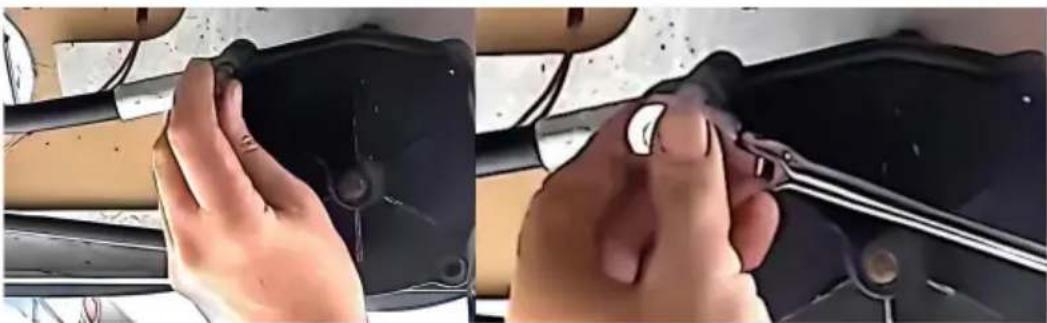

Passaggio 7: serrare le viti di fissaggio del cavo.Assicurarsi che il raggio di curvatura del cavo non sia inferiore a R200mm.

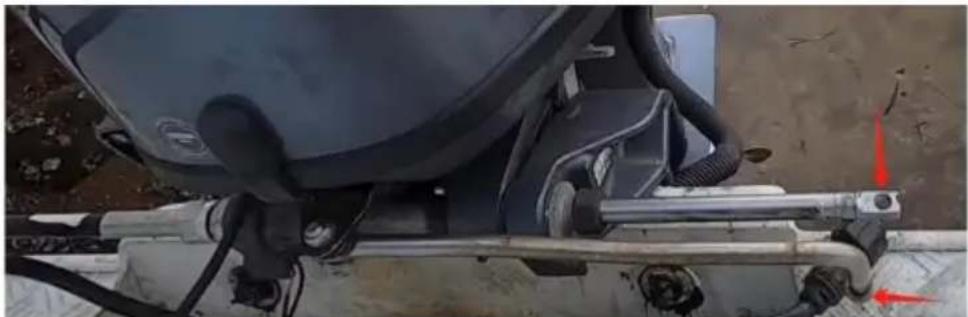

Passaggio 8: ruotare il volante in senso orario per regolare l'estremità del cavo nella posizione di montaggio corretta (in modo che il motore della corda esterna sia esattamente nella posizione avanzata).

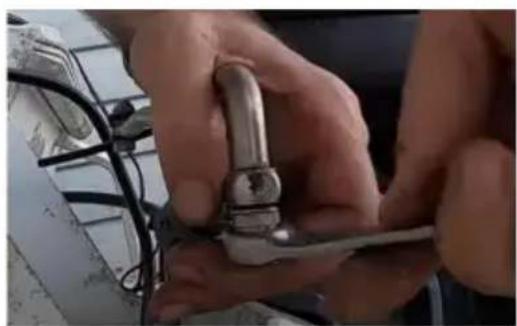

Passaggio 9: installare il dado che collega l'asta dello sterzo al cavo.

Passaggio 10: azionare il volante e verificare che il cavo sostitutivo sia installato correttamente.
