BEDIENUNGSANLEITUNG HLX-FXX-17ft Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

AUSSENBORD-LENKKABEL

MODELL:HLX-FXX-17ft

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

AUSSENBORDLENKUNG

KABEL

MODELL:HLX-FXX-17ft

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie es in Betrieb nehmen

oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen und

Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Sachschäden führen.

Vermeiden Sie die Benutzung durch Kinder. Und dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, dies zu tun spielen.

ÿ Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten. ÿ

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann zu Schäden führen Gefahren.
2. Halten Sie den Montagebereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
4. Installieren Sie das Gerät nicht, wenn Sie müde sind oder unter Alkohol-, Drogen- oder Drogeneinfluss stehen Medikamente.
5. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig installierte Produkte.
6. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Alles auspacken und trennen

Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

ANLEITUNG AUFBEWAHREN

PRODUKTSPEZIFIKATIONEN:

Modell	HLX-FXX-17ft
Länge	17 Fuß
Durchmesser	ÿ 16
Kerndurchmesser	ÿ 7,9

PAKET ENTHALTEN

NEIN Bild	Komponenten		Menge

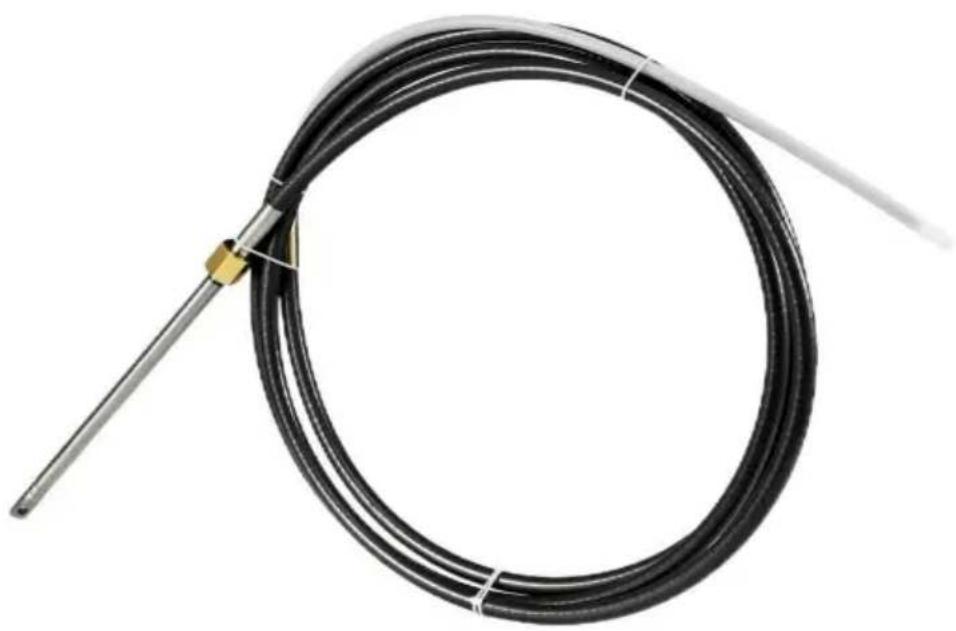

1	Außenbord-Lenkkabel		1

AUSTAUSCHPROZESS

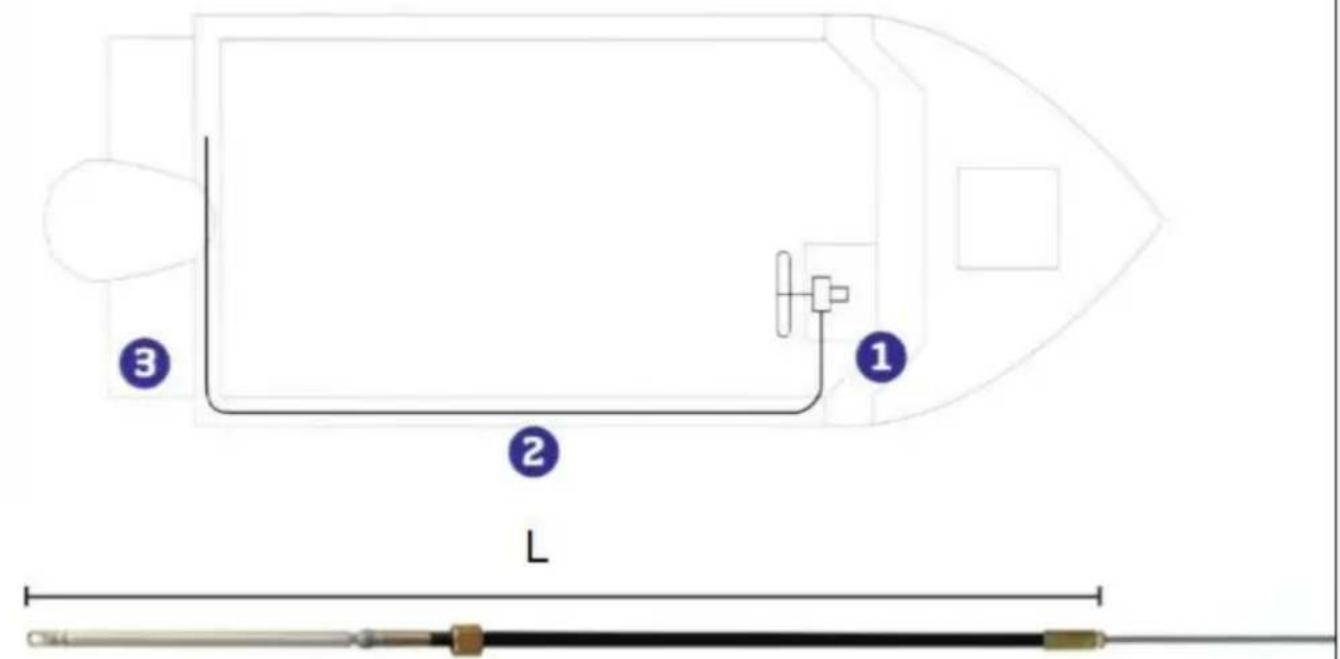

Messen Sie die für Ihr Boot geeignete Kabellänge.

Bevor Sie das Kabel Ihres Bootes austauschen: Um herauszufinden, welche Kabellänge Sie benötigen, addieren Sie die Längen 1, 2 und 3, ziehen Sie 10 cm für jede 90-Grad-Biegung ab und addieren Sie weitere 30,5 cm zu Ihrer Gesamtsumme.

Vergleichen Sie Ihre gemessene Länge mit der Kabellänge L, um sicherzustellen, dass es das richtige Kabel für Ihr Boot ist.

Entfernen Sie das alte Kabel

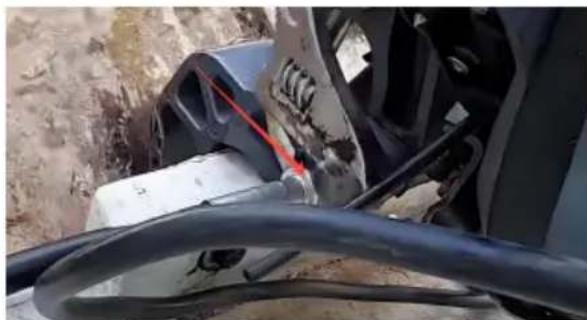

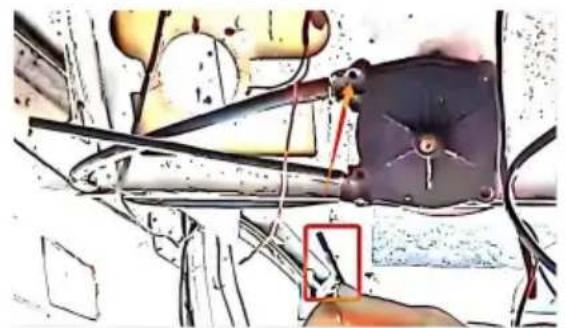

Schritt 1: Entfernen Sie die Kabelbefestigungsschrauben, die sich auf der Seite des Steuerruders befinden, wo das Kabel hineingeht.

Schritt 2: Ziehen Sie das Kabel heraus, drehen Sie das Lenkrad im Uhrzeigersinn, das Kabel kommt heraus. Vom Steuerruder aus weiter drehen, bis das Kabel vollständig herausgezogen ist.
Schritt 3: Lösen Sie den Kabelarm Befestigungsmutter am äußeren Ende das Kabel.

Schritt 4: Entfernen Sie die Verbindungsmutter des Kabelarms, sodass das Kabel befestigt ist kann aus dem Montageloch außerhalb der Saite herausgezogen werden.

Ersetzen Sie die neuen Kabel

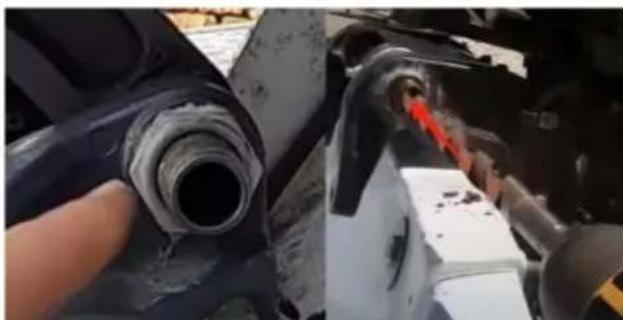

Schritt 1: Kabelbefestigungslöcher reinigen mit Reiniger.

Hinweis: Wenn die Korrosion stark ist oder

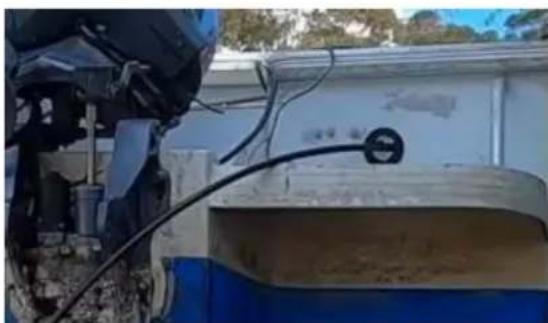

Schritt 2: Fädeln Sie ein Ende ein Kabelarm durch den Rumpf.

Sollte sich der Kleber nur schwer entfernen lassen, erfolgt die Entfernung durch einen einfachen Schleifvorgang mit einem geeigneten Bohrer.

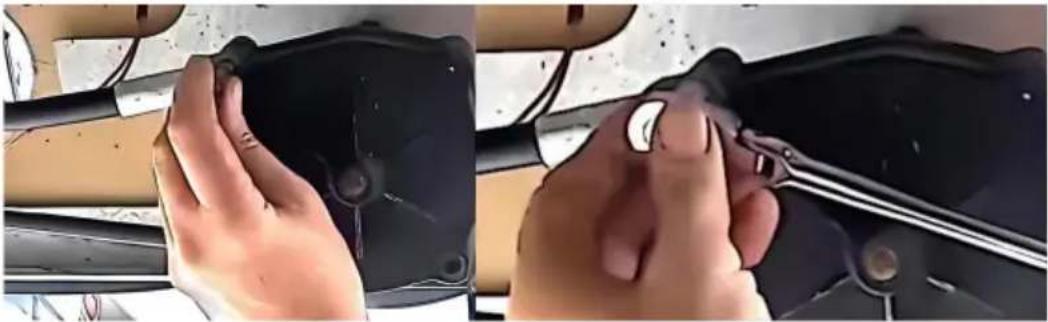

Schritt 3: Schmiermittel auf die Oberfläche sprühen des Kabelarms.	Schritt 4: Führen Sie das Kabel in das Montageloch ein.
Schritt 5: Ziehen Sie die Kabelbefestigungsmutter am äußeren Ende des Kabels fest.	Schritt 6: Führen Sie das andere Ende des Kabels in das Steuerruder ein und drehen Sie das Lenkrad auf einer Seite gegen den Uhrzeigersinn, sodass das Kabel vollständig sitzt.
Schritt 7: Kabelbefestigungsschrauben festziehen.Stellen Sie sicher, dass der Biegeradius des Kabels nicht weniger als R200 mm beträgt.

Schritt 8: Drehen Sie das Lenkrad im Uhrzeigersinn, um das Kabelende auf die richtige

Montageposition einzustellen (so dass sich der Außenstrangmotor genau in der vorderen Position befindet).

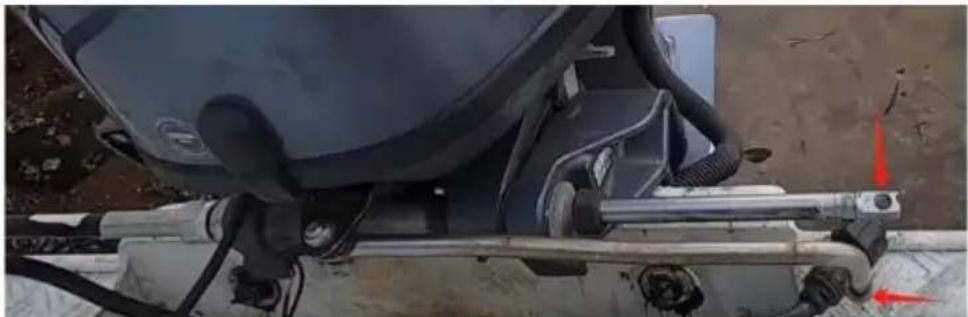

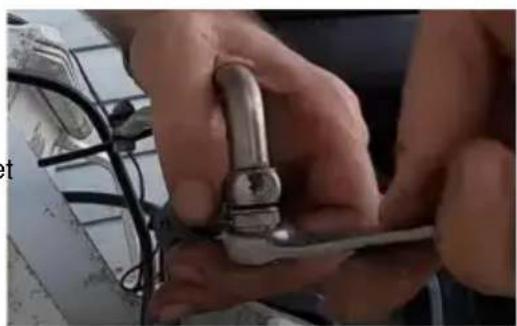

Schritt 9: Installieren Sie

die Mutter, die die Lenkstange verbindet zum Kabel.

Schritt 10: Betätigen Sie das Lenkrad und prüfen Sie, ob das Ersatzkabel richtig installiert ist.
