LINKA STERU SILNIKA ZEWNETRZNEGO

MODEL: HLX-FXX-17 stóp

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZEWNETRZNY UKŁAD KIEROWNICZY

KABEL

MODEL: HLX-FXX-17 stóp

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

OSTRZEŻENIE: Przed przystąpieniem do obsługi przeczytaj i zrozum całą niniejszą instrukcję lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia. Należy

unikać używania go przez dzieci. A ten produkt nie jest zabawką. Nie pozwalaj na to dzieciom grać.

Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

Środki ostrożności podczas montażu

1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Niewłaściwy montaż może spowodować zagrożenia.
2. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
3. Podczas montażu trzymaj osoby postronne z dala od obszaru.
4. Nie instaluj, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub lek.
5. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zainstalowanego produktu.
6. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w tej instrukcji. Rozwiń i rozdziel wszystko

części w czystym miejscu pracy. Małe części zamienne należy przechowywać poza zasięgiem dzieci.

ZACHOWAJ TE INSTRUKCJE

SPECYFIKACJA PRODUKTU:

Model	HLX-FXX-17 stóp
Długość	17 stóp
Średnica	16
Średnica rdzenia	7,9

PACZKA ZAWIERA

NIE	składniki	Zdjęcie	Ilość

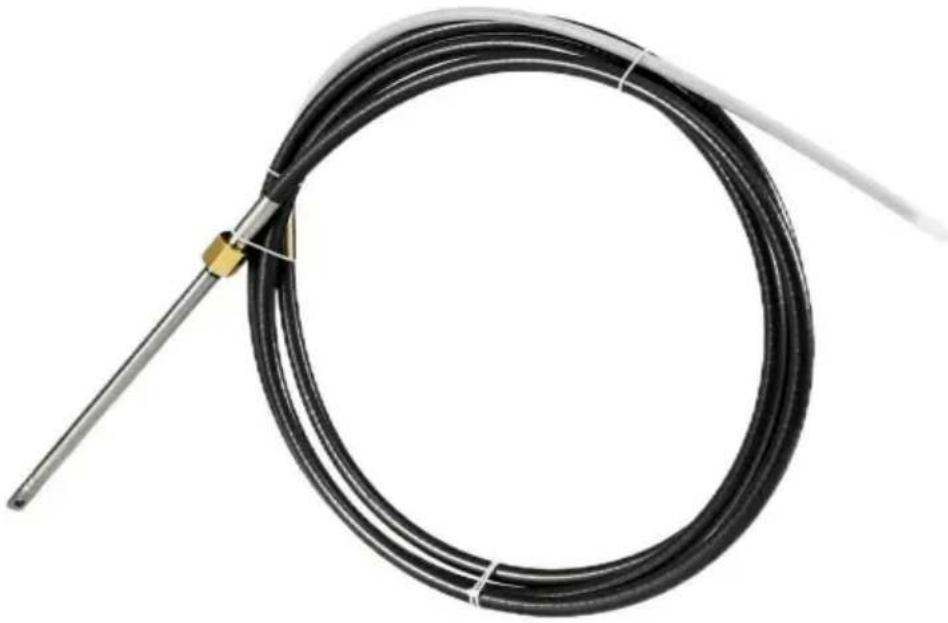

1	Zewnętrzna linka sterowa		1

PROCES WYMIANY

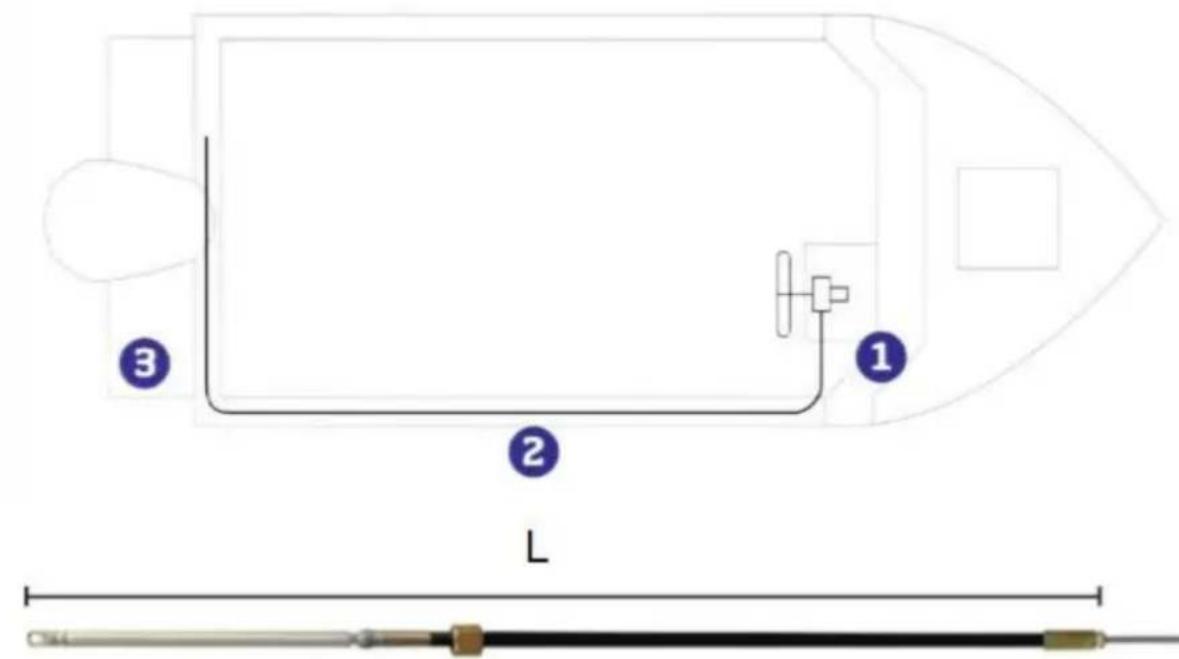

Zmierz długość kabla odpowiednią dla Twojej łodzi.

Zanim wymienisz kabel łodzi, Aby obliczyć potrzebną długość kabla, dodaj długości 1, 2 i 3, odejmij 10 cm na każde zagieście pod kątem 90 stopni i dodaj kolejne 30,5 cm do całkowitej długości.

① ② ③ L

Porównaj zmierzoną długość z długością kabla L, aby upewnić się, że jest to odpowiedni kabel dla Twojej łodzi.

Usuń stary kabel

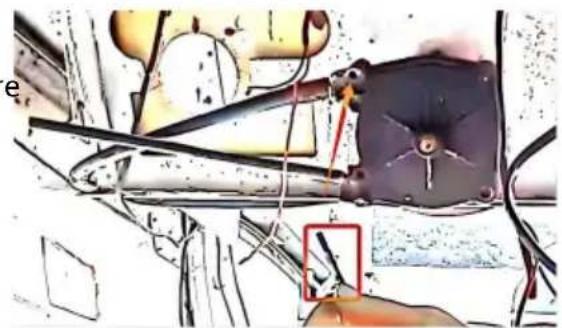

Krok 1: Wykręć śruby mocujące linkę, które znajdują się z boku steru, w miejscu wejścia linki.

Krok 2: Wyjdź z kabla, obróć kierownicę w prawo, kabel wyjdzie od steru kierunku, obracaj bardziej, aż linka zostanie całkowicie wyciągnięta.

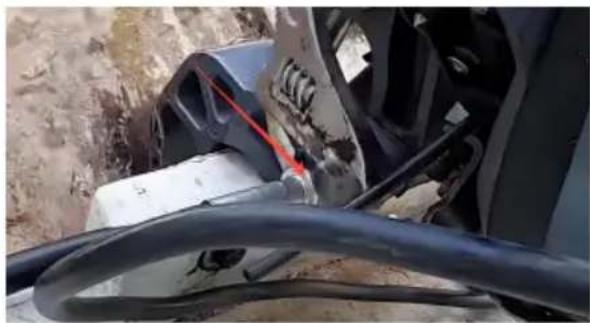

Krok 3: Poluzuj ramię kabla nakrętka mocująca na zewnętrznym końcu drut.

Krok 4: Odkręć nakrętkę łączącą ramię kabla tak, aby kabel można wyciągnąć z otworu montażowego na zewnątrz sznurka.

Wymień nowe kable

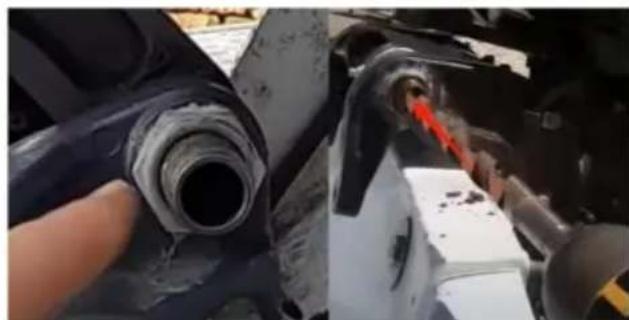

Krok 1: Oczyć otwory do mocowania kabla ze sprzątączką.

Uwaga: Jeśli korozja jest silna lub

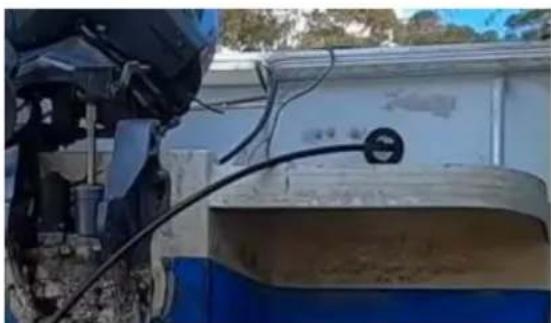

Krok 2: Nawlecz jeden koniec ramię kabla przez kadłub.

klej jest trudny do usunięcia, w celu jego usunięcia wystarczy prosty proces szlifowania odpowiednim wiertłem.
Krok 3: Spryskaj powierzchnię smarem ramienia kabla.	Krok 4: Włóż kabel do otworu montażowego.
Krok 5: Dokręć nakrętkę mocującą kabel na zewnętrznym końcu drutu.	Krok 6: Włóż drugi koniec linki do steru kierunki obróć kierownicę w jedną stronę w kierunku przeciwnym do ruchu wskazówek zegara, tak aby linka znalazła się całkowicie na swoim miejscu.
Krok 7: Dokręć śruby mocujące kabel.Upewnij się, że promień zgięcia kabla jest nie mniejszy niż R200mm.

Krok 8: Obróć kierownicę w kierunku zgodnym z ruchem wskazówek zegara, aby ustawić koniec linki w odpowiedniej pozycji montażowej (tak, aby silnik z linką zewnętrzną znajdował się dokładnie w pozycji do przodu).

Krok 9: Zamontuj

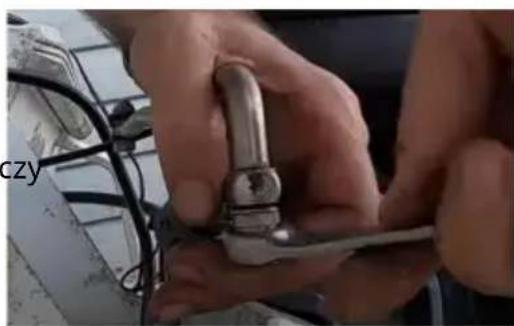

nakrętkę łączącą drążek kierowniczy do kabla.

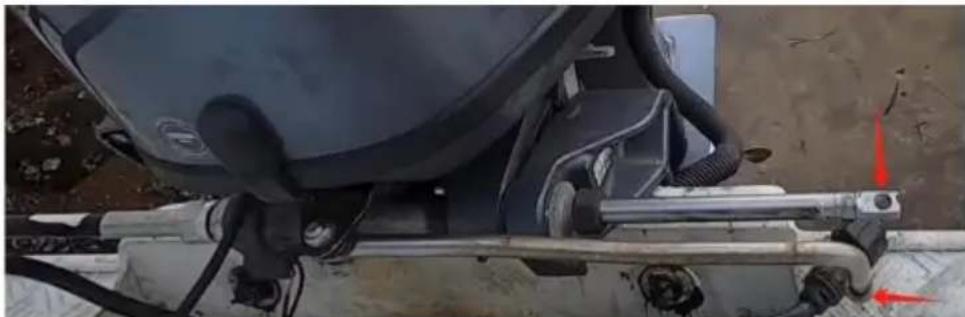

Krok 10: Obróć kierownicę i sprawdź, czy kabel zamienny jest prawidłowo zamontowany.
