Merk	Vevor
Model	HLX-FXX-17ft
Producttype	Buitenboord stuurkabel
Lengte	17 voet (ongeveer 5,18 m)
Buitendiameter	16 mm
Kerndiameter	7,9 mm
Verpakkingsinhoud	1 stuurkabel
Gebruik	Stuurbediening voor buitenboordmotor
Hoofdfuncties	Brengt de beweging van het stuurwiel over op de motor om de boot te besturen
Veiligheidsmaatregelen	Lees de handleiding voor gebruik, buiten bereik van kinderen houden, vermijd scherpe voorwerpen
Installatie	Meet de juiste lengte, verwijder de oude kabel, installeer de nieuwe met inachtneming van de minimale buigradius van 200 mm
Onderhoud	Reinig de bevestigingsgaten met een reiniger, smeer het oppervlak van de kabelarm
Repareerbaarheid	Volledige vervanging van de kabel bij slijtage of corrosie
Materiaal	Staal (schatting)
Compatibiliteit	Buitenboordmotoren die een kabel van 17 voet nodig hebben
Garantie	Elektronisch garantiecertificaat online beschikbaar

Veelgestelde vragen - HLX-FXX-17ft Vevor

Hoe meet ik de benodigde kabellengte voor mijn boot?

Tel de lengtes 1, 2 en 3 van het schema op, trek 10 cm af voor elke 90-graden bocht, voeg vervolgens 30,5 cm toe. Vergelijk met de kabellengte (17 voet).

Wat is de diameter van de kabel?

De buitendiameter is 16 mm en de kerndiameter is 7,9 mm.

Hoe verwijder ik de oude stuurkabel?

Verwijder de bevestigingsschroeven van de kabel aan de roerzijde, draai het stuurwiel rechtsom om de kabel eruit te halen, draai de bevestigingsmoer aan het uiteinde los, verwijder vervolgens de koppelingsmoer om de kabel vrij te maken.

Hoe installeer ik de nieuwe kabel?

Reinig de gaten, rijg de kabelarm door de romp, smeer, steek de kabel erin, draai de moeren vast, steek het andere uiteinde in het roer, draai het stuurwiel tegen de klok in, draai de schroeven vast en controleer de goede werking.

Wat is de minimale buigradius die moet worden aangehouden?

De buigradius mag niet kleiner zijn dan 200 mm om schade aan de kabel te voorkomen.

Is deze kabel compatibel met alle buitenboordmotoren?

Het is ontworpen voor motoren die een kabel van 17 voet (ongeveer 5,18 m) nodig hebben. Controleer de specificaties van uw motor voor aankoop.

Hoe onderhoud ik de stuurkabel?

Reinig regelmatig de bevestigingsgaten en smeer de kabelarm om corrosie te voorkomen en een soepele werking te garanderen.

Wat te doen als de kabel gecorrodeerd is?

Als de corrosie ernstig is, wordt aanbevolen de kabel te vervangen. Gebruik een geschikte boor om eventueel de lijm te verwijderen.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support.

Kan ik deze kabel gebruiken voor een ander type bediening?

Deze kabel is specifiek ontworpen voor buitenboordbesturing. Gebruik het niet voor andere toepassingen.

GEBRUIKSAANWIJZING HLX-FXX-17ft Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

BUITENBOORDMOTOR STUUR KABEL

MODEL: HLX-FXX-17ft

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u ermee aan de slag gaat of onderhoud aan dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

ÿ Vermijd dat kinderen het gebruiken. En dit product is geen speelgoed. Laat kinderen dit niet doen

toneelstuk.

ÿ Blijf uit de buurt van scherpe punten, messen en andere voorwerpen. ÿ

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan ontstaan gevaren.
2. Houd de verzamelplaats schoon en goed verlicht.
3. Houd omstanders tijdens de montage uit de buurt.
4. Niet installeren als u moe bent of onder invloed bent van alcohol, drugs of medicatie.
5. Productmogelijkheden zijn alleen van toepassing op correct en volledig geïnstalleerde producten.
6. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Alles uitpakken en scheiden onderdelen in een schone werkomgeving. Bewaar kleine reserveonderdelen buiten het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

Nee	Componenten	Afbeelding	Aantal

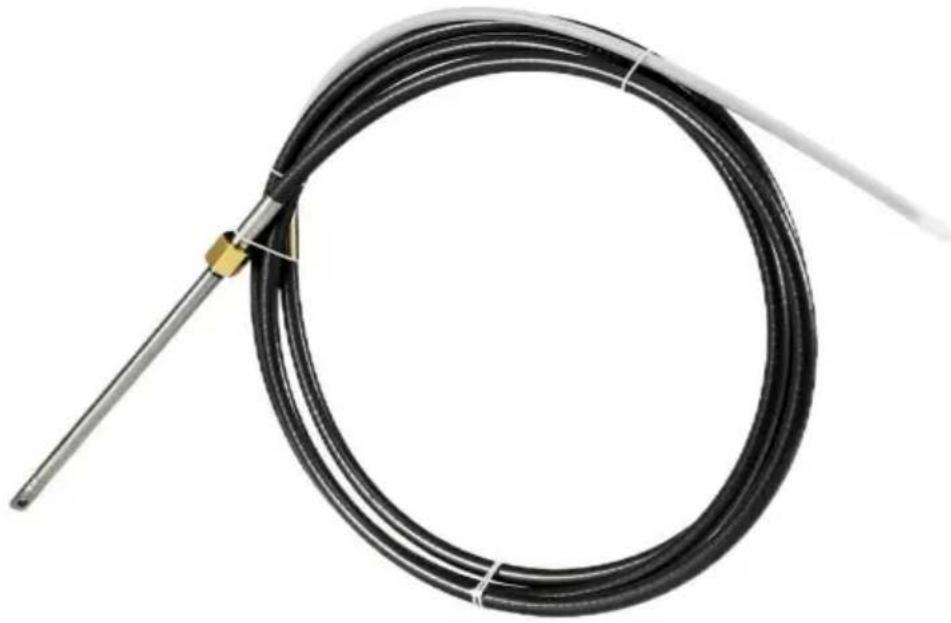

1	Buitenboord stuurkabel		1

VERVANGINGSPROCES

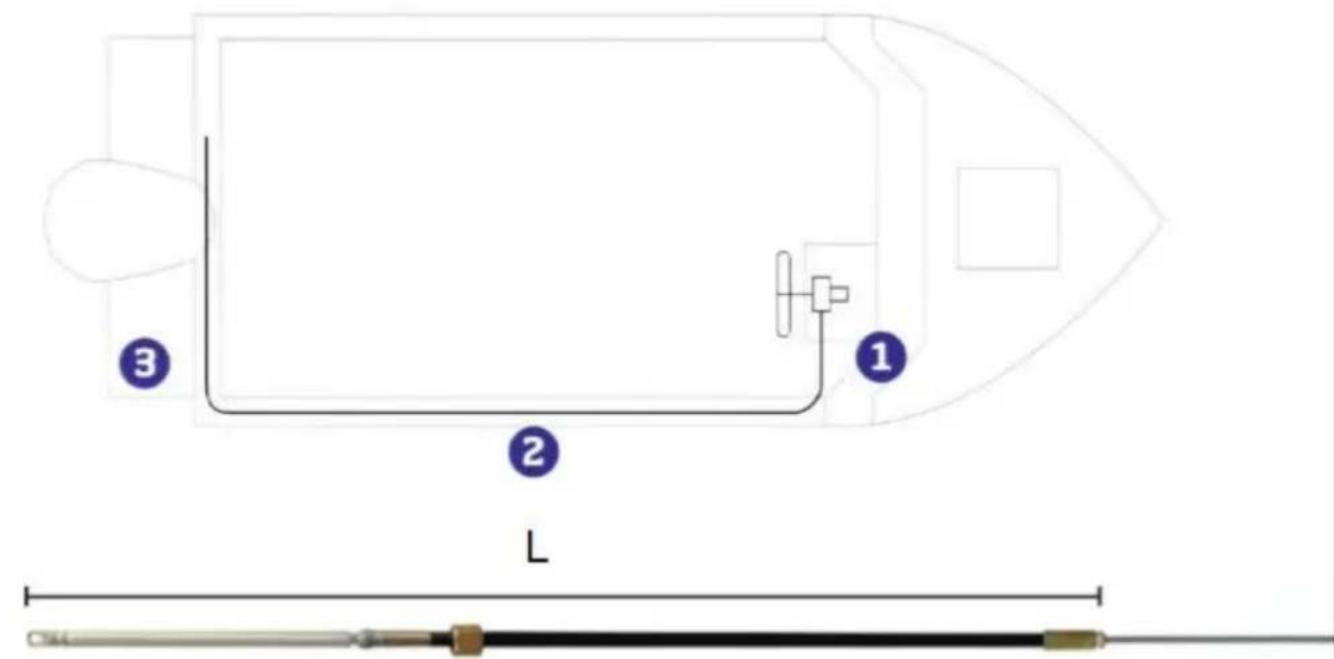

Meet de kabellengte die geschikt is voor uw boot.

Voordat u de kabel van uw boot vervangt: Om uit te vinden welke kabellengte u nodig heeft, voegt u de lengtes 1, 2 en 3 toe, trekt u 10 cm af voor elke bocht van 90 graden en vc u nog eens 30,5 cm toe aan uw totaal.

Vergelijk uw gemeten lengte met kabellengte L om er zeker van te zijn dat dit de juiste kabel is voor uw boot.

Verwijder de oude kabel

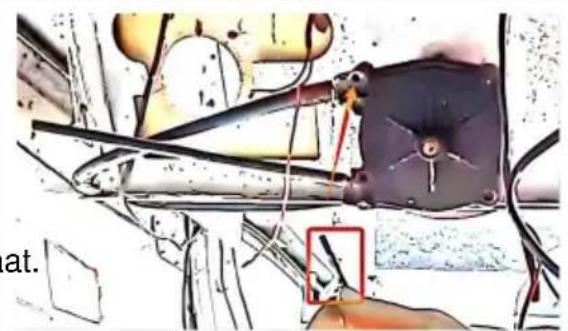

Stap 1: Verwijder de kabelbevestigingsschroeven, die zich aan de kant van het stuurroer bevinden waar de kabel naar binnen gaat.

Stap 2: Haal de kabel eruit, draai het stuur met de klok mee, de kabel komt eruit vanaf het stuurroer verder draaien totdat de kabel volledig is teruggetrokken.

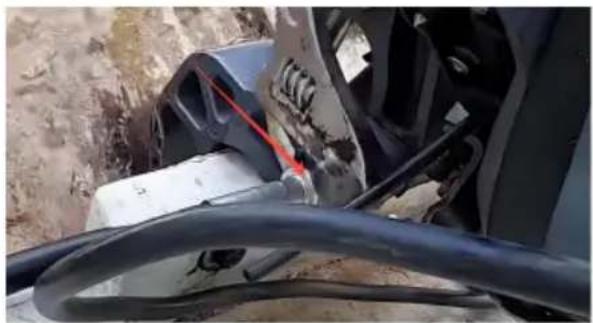

Stap 3: Maak de kabelarm los bevestigingsmoer aan het uiteinde van de draad.

Stap 4: Verwijder de moer die de kabelarm verbindt, zodat de kabel vastzit kan uit het montagegat buiten de string worden getrokken.

Vervang de nieuwe kabels

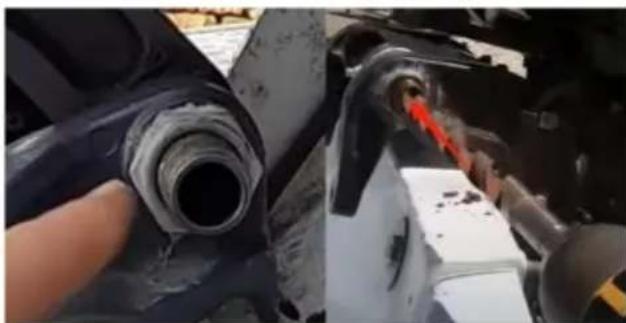

Stap 1: Reinig de kabelbevestigingsgaten met reiniger.

Opmerking: Als de corrosie ernstig is of de

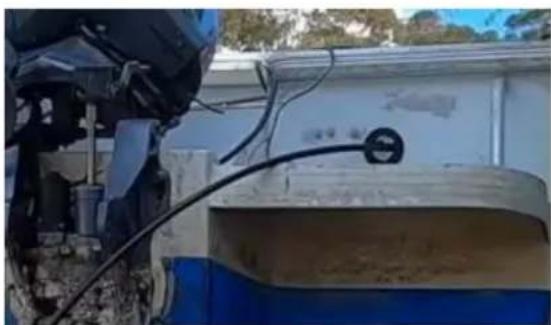

Stap 2: Rijg het ene uiteinde van de draad in kabelarm door de romp.

lijm is moeilijk te verwijderen, een eenvoudig slijpproces wordt uitgevoerd met een geschikte boor om deze te verwijderen.

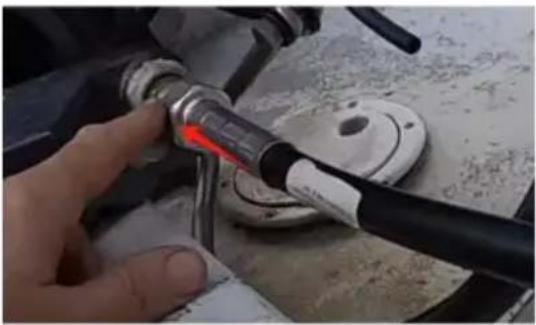

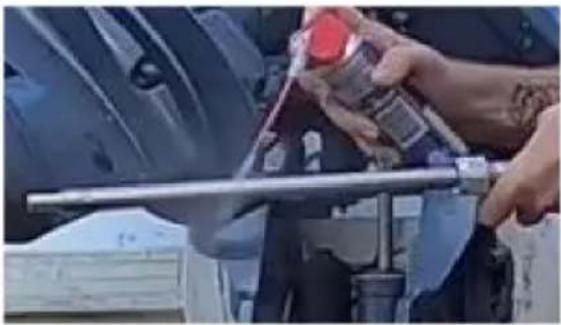

Stap 3: Spuit glijmiddel op het oppervlak van de kabelarm.	Stap 4: Steek de kabel in het montagegat.

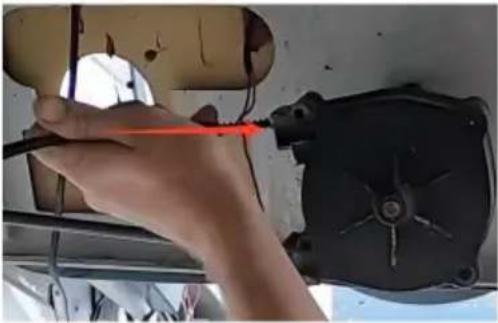

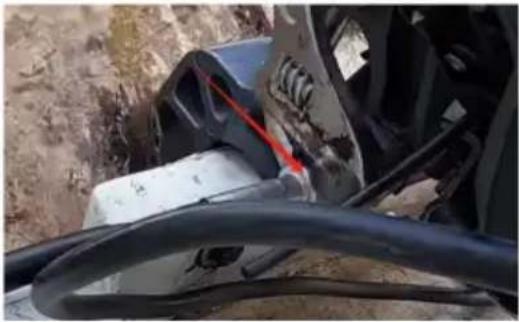

Stap 5: Draai de kabelbevestigingsmoer aan het uiteinde van de draad vast.	Stap6: Steek het andere uiteinde van de kabel het stuurroer en draai het stuur aan één kant tegen de klok in, zodat de kabel volledig op zijn plaats zit.

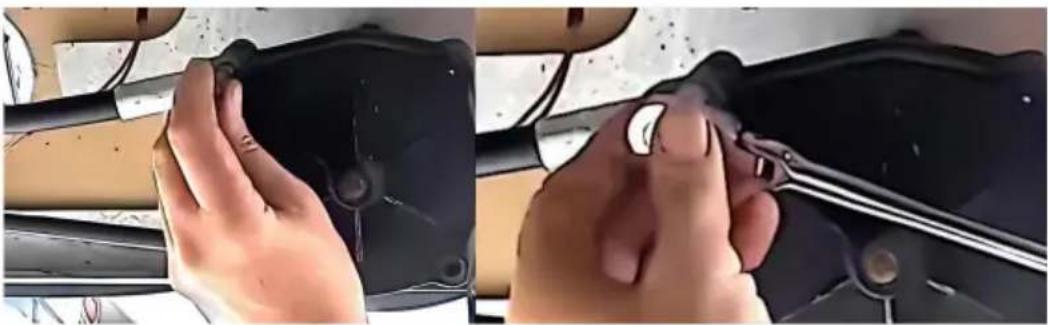

Stap 7: Draai de kabelbevestigingsschroeven vast.Zorg ervoor dat de buigradius van de kabel niet minder is dan R200 mm.

Stap 8: Draai het stuur met de klok mee om het kabeluiteinde in de juiste montagepositie te zetten (zodat de buitenste snaarmotor precies in de voorwaartse positie staat).

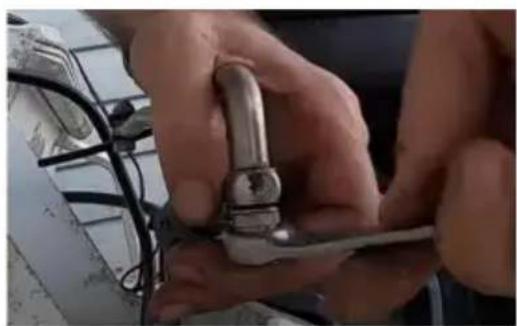

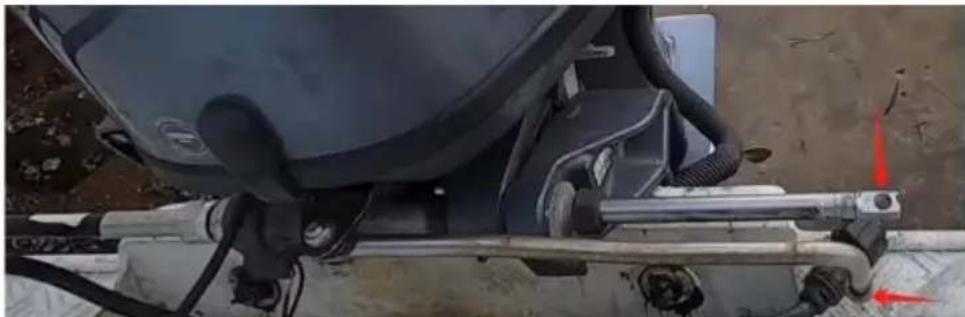

Stap 9: Installeer de moer die de stuurstang verbindt naar de kabel.

Stap 10: Bedien het stuur en controleer of de vervangende kabel correct is geïnstalleerd.
