HLX-FXX-17ft - Styrkabel Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	HLX-FXX-17ft
Produkttyp	Utombordsstyrkabel
Längd	17 fot (cirka 5,18 m)
Ytterdiameter	16 mm
Kärndiameter	7,9 mm
Förpackningens innehåll	1 styrkabel
Användning	Styrning för utombordsmotor
Huvudfunktioner	Överför rattens rörelse till motorn för att styra båten
Säkerhetsföreskrifter	Läs manualen före användning, håll borta från barn, undvik vassa föremål
Installation	Mät lämplig längd, ta bort den gamla kabeln, installera den nya med hänsyn till minsta böjradie 200 mm
Underhåll	Rengör fästhålen med rengöringsmedel, smörj kabelarmens yta
Reparerbarhet	Fullständigt byte av kabeln vid slitage eller korrosion
Material	Stål (uppskattning)
Kompatibilitet	Utombordsmotorer som kräver en 17 fots kabel
Garanti	Elektroniskt garantibevis tillgängligt online

Vanliga frågor - HLX-FXX-17ft Vevor

Hur mäter jag den kabellängd som behövs för min båt?

Lägg ihop längderna 1, 2 och 3 från schemat, subtrahera 10 cm för varje 90-gradersböj, lägg sedan till ytterligare 30,5 cm. Jämför med kabellängden (17 fot).

Vad är kabelns diameter?

Ytterdiametern är 16 mm och kärndiametern är 7,9 mm.

Hur tar jag bort den gamla styrkabeln?

Ta bort fästskruvarna på kabeln vid rodersidan, vrid ratten medurs för att få ut kabeln, lossa fästmuttern vid den yttre änden, ta sedan bort anslutningsmuttern för att lossa kabeln.

Hur installerar jag den nya kabeln?

Rengör hålen, trä kabelarmen genom skrovet, smörj, för in kabeln, dra åt muttrarna, för in den andra änden i rodret, vrid ratten motsols, dra åt skruvarna och kontrollera att funktionen är korrekt.

Vilken är den minsta böjradie som måste följas?

Böjradien får inte vara mindre än 200 mm för att undvika att skada kabeln.

Är denna kabel kompatibel med alla utombordsmotorer?

Den är avsedd för motorer som kräver en 17 fots kabel (cirka 5,18 m). Kontrollera din motors specifikationer före köp.

Hur underhåller jag styrkabeln?

Rengör regelbundet fästhålen och smörj kabelarmen för att undvika korrosion och säkerställa smidig drift.

Vad gör jag om kabeln är korroderad?

Om korrosionen är allvarlig, rekommenderas att byta kabeln. Använd en lämplig borr för att ta bort limmet vid behov.

Var hittar jag garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support.

Kan jag använda denna kabel för en annan typ av styrning?

Denna kabel är specifikt utformad för utombordsstyrning. Använd den inte för andra ändamål.

BRUKSANVISNING HLX-FXX-17ft Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

UTOMBORDARE STYRKABEL

MODELL: HLX-FXX-17 fot

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

UTSTYRNING

KABEL

MODELL: HLX-FXX-17 fot

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna bruksanvisning innan du använder den eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom. ÿ Undvik att barn använder den. Och den här produkten är inte en leksak. Låt inte barn göra det spela.

ÿ Håll dig borta från vassa spetsar, knivar och andra föremål. ÿ

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Installera inte när du är trött eller när du är påverkad av alkohol, droger eller medicin.
5. Produktens kapacitet gäller endast för korrekt och fullständigt installerad produkt.
6. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera allt

delar i ett rent arbetsområde. Förvara små reservdelar utom räckhåll för barn.

SPARA DESSA INSTRUKTIONER

PRODUKTSPECIFIKATIONER:

Modell	HLX-FXX-17 fot
Längd	17 fot
Diameter	ÿ 16
Kärndiameter	ÿ 7,9

PAKET INGÅR

Nej	Komponenter	Bild	Antal

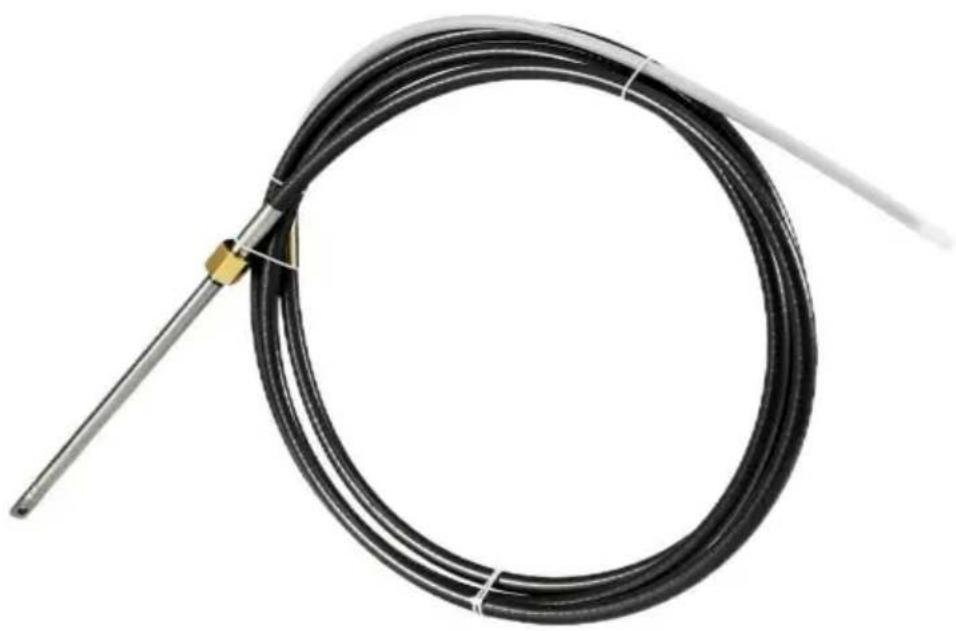

1	Utombordares styrkabel		1

ERSÄTTNINGSPROCESS

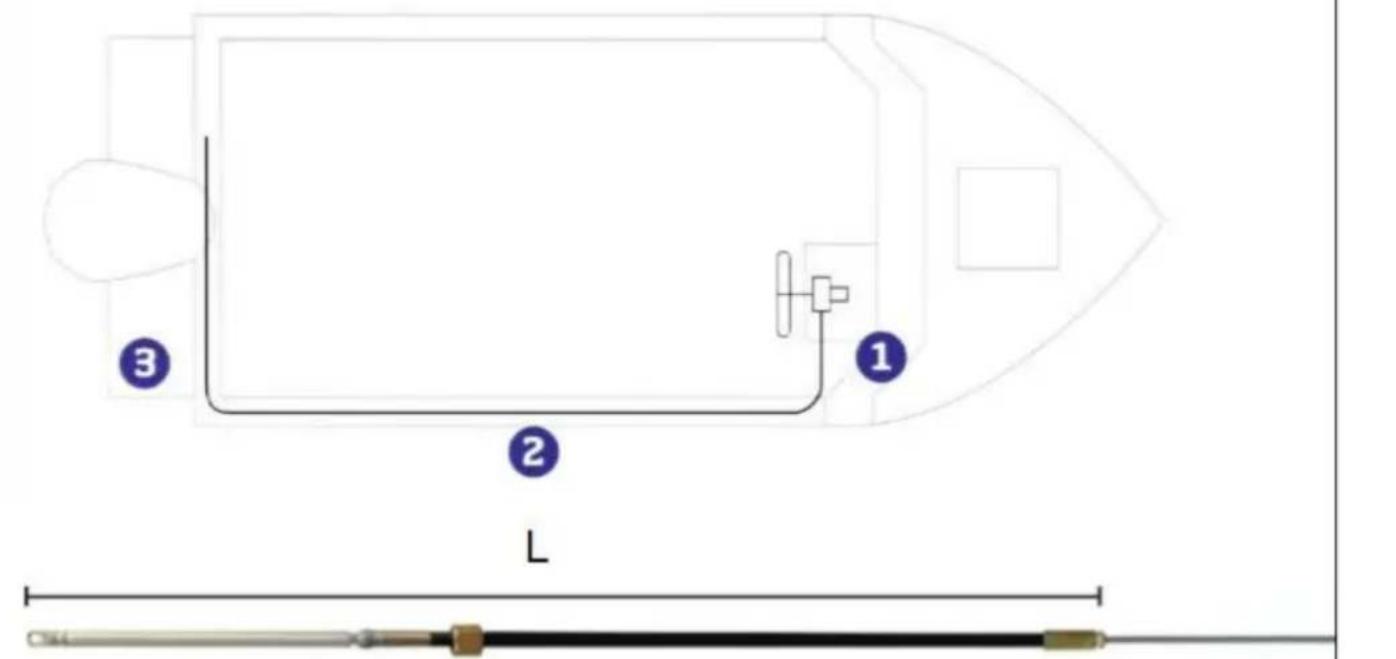

Mät kabellängden som passar din båt.

Innan du byter ut din båts kabel, För att ta reda på vilken längd kabel du behöver, lägg till längderna 1, 2 och 3, subtrahera 10 cm för varje 90 graders böj och lägg till ytterligare 30,5 cm till din totala summa.

Jämför din uppmätta längd med kabellängden L för att bekräfta att det är rätt kabel för din båt.

Ta bort den gamla kabeln

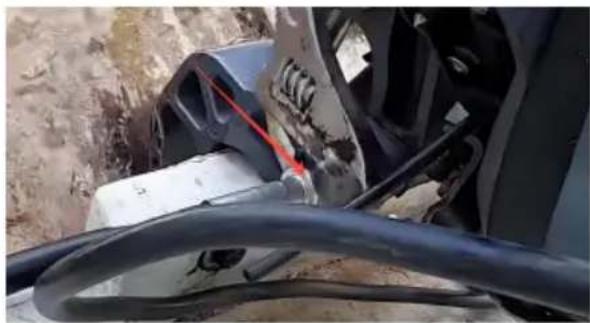

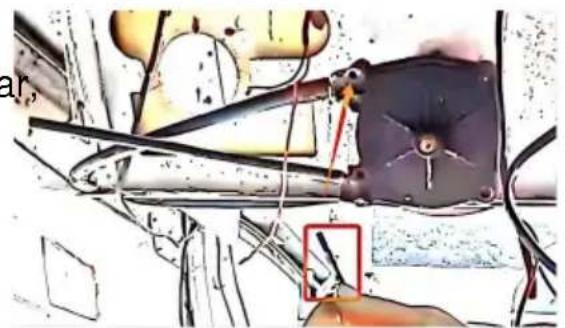

Steg 1: Ta bort kabelns fästskruvar, som sitter på sidan av styrrodret där vajern går in.

Steg 2: Gå ur kabeln, vrid ratten medurs, kabeln kommer ut från styrrodret, vrid mer tills vajern är helt indragen.

Steg 3: Lossa kabelarmen fästmutter i den yttre änden av träden.

Steg 4: Ta bort mutteranslutningen på kabelarmen så att kabeln kan dras ut ur monteringshålet utanför snöret.

Byt ut de nya kablarna

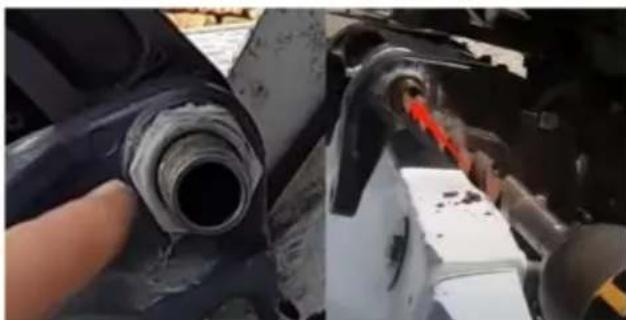

Steg 1: Rengör kabelns fästhål med rengöringsmedel.

Obs: Om korrosionen är allvarlig eller om

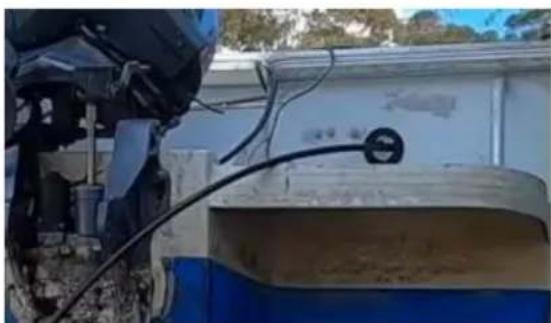

Steg 2: Trä ena änden av kabelarm genom skrovet.

lim är svårt att ta bort, en enkel slipprocess utförs med en lämplig borr för att ta bort det.
Steg 3: Spraya smörjmedel på ytan av kabelarmen.	Steg 4: Sätt in kabeln i monteringshålet.
Steg 5: Dra åt kabelns fästmutter i den yttre änden av vajern.	Steg 6: Sätt in den andra änden av kabeln i styrrodret och vrid ratten moturs på ena sidan så att kabeln är helt på plats.
Steg 7: Dra åt kabelns fästskruvar.Se till att kabelns böjradie inte är mindre än R200 mm.

Steg 8: Vrid ratten medurs för att justera kabeländen till rätt monteringsposition (så att den yttre strängmotorn är exakt i det främre läget).

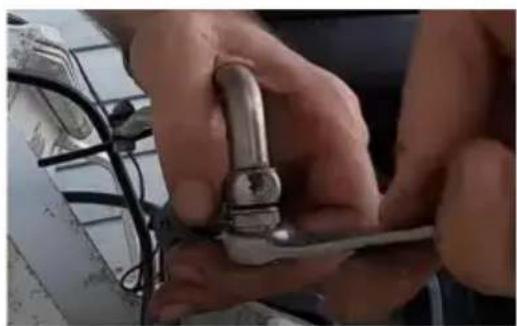

Steg 9: Montera muttern som förbinder styrstången till kabeln.

Steg 10: Manövrera ratten och kontrollera att ersättningskabeln är korrekt installerad.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importerad

till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
