MODE D'EMPLOI TC-20B Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

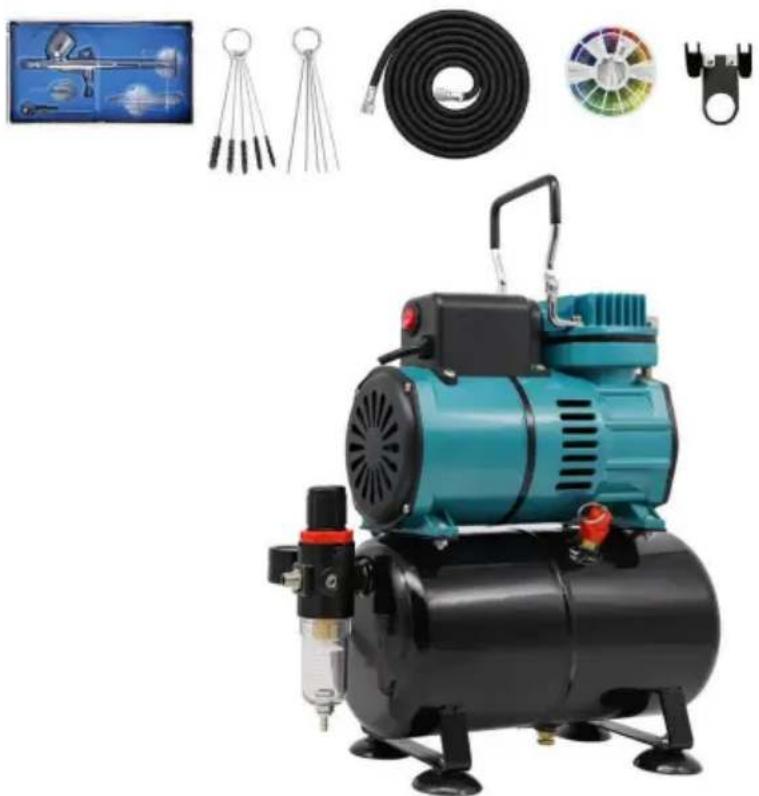

Kit aérographe

TC-20B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit aérographe

Modèle : TC-20B

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Avertissement – Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'avertissement ou de danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou électrocution, veuillez toujours suivre les recommandations indiquées ci-dessous.
	Utilisation en intérieur uniquement
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans l'Union européenne. Cela s'applique au produit et à tous accessoires marqués de ce symbole. Produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être amené à un point de collecte pour le recyclage des appareils électriques et électroniques appareils.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble aérographe.

- Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront vous obtenez les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de la réalité. article.

AVERTISSEMENT:

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé,

et sans distractions.

1. Utiliser uniquement comme prévu.
2. Ceci n'est pas un jouet, ne doit pas être utilisé par des enfants.
3. Nettoyez l'aérographe IMMÉDIATEMENT après utilisation. Un nettoyage tardif ou inadéquat obstruer définitivement l'aérographe.

A. CARACTÉRISTIQUES

- Deux ventilateurs de refroidissement peuvent assurer un fonctionnement continu à long terme sans surchauffe, protection de la pompe à air. Beaucoup plus sûr, protégé thermiquement!

- Type de piston, sans huile

·Cela peut commencer par une pression, un travail continu, puissant.

-Beaucoup plus sûr, protégé thermiquement!

·Faible bruit

·Fonction d'arrêt automatique : arrêt à 4 BAR, démarrage automatique à 3 BAR.

-Pression réglable.

B. CARACTÉRISTIQUES

Spécifications américaines :Modèle : TC-20BTension : 120 VFréquence : 60 HzPuissance : 1/6 CVDébit d'air : 23-25 L/MINCapacité du réservoir de stockage d'air : 3,5 LDimension de la buse : 0,3 mmVolume de la tasse : 9ML

Spécifications UK/UE/AU :Modèle : TC-20BTension : 220-240VFréquence : 50 HzPuissance : 1/6 CVDébit d'air : 23-25 L/MINCapacité du réservoir de stockage d'air : 3,5 LDimension de la buse : 0,3 mmVolume de la tasse : 9ML

C. SÉCURITÉ

1. N'utilisez pas le compresseur à d'autres fins que celles pour lesquelles il a été conçu. conçu pour.

2. Ne pas traiter d'autres fluides que l'air.

3. N'utilisez pas le compresseur dans des atmosphères explosives, comme dans présence de liquides, de gaz ou de poussières inflammables.

4. Assurez-vous toujours que l'appareil est débranché de la ligne électrique avant effectuer tout service, entretien ou nettoyage.

5. N'exposez pas cet appareil à la pluie ou à l'humidité.

6. Ne laissez pas les enfants et autres personnes non formées utiliser ou jouer avec l'appareil compresseur.

CAUTION

1. Pour éviter tout risque de brûlure, sachez qu'après une utilisation prolongée de l'compresseur, certaines pièces peuvent être très chaudes. Laissez le compresseur refroidir vers le bas avant de le toucher.

2. Ne laissez pas le compresseur sans surveillance pendant son fonctionnement.

D. INSTALLATION

1. Après avoir sorti le compresseur de son emballage, veuillez vérifier qu'il soigneusement pour tout dommage dû au transport.

2. Installez le compresseur sur une surface plane dans une pièce sèche et de taille appropriée avec une bonne ventilation, où la température ne risque pas de dépasser 94 degrés Farenheits (35 degrés centigrades).

3. Insérez le cordon d'alimentation dans une prise de terre. Assurez-vous que la ligne électrique la puissance nominale est adaptée à l'appareil (se référer à l'étiquette de données), que les caractéristiques électriques la ligne est protégée et équipée de la ligne de terre.

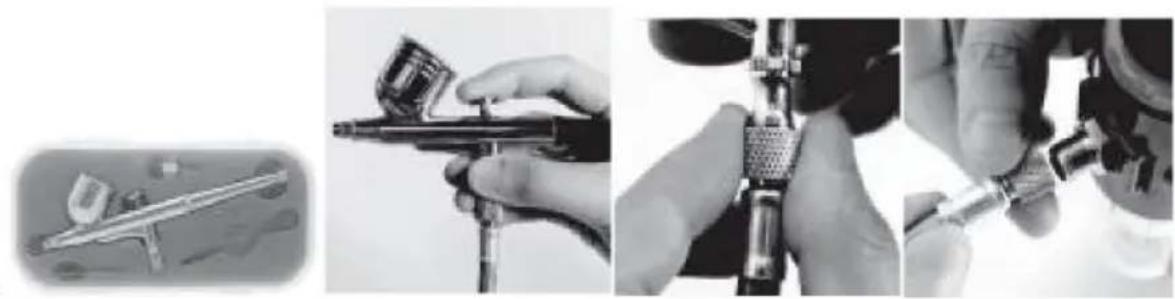

4. Connectez une extrémité du tuyau d'air à la sortie d'air du compresseur.

1. Allumez le compresseur.
2. Remplissez le liquide dans la tasse après l'avoir dilué de manière appropriée.
3. Appuyez sur la gâchette de l'aérographe pour libérer l'air de la buse.

Appuyez lentement et doucement sur la gâchette pour libérer la peinture de l'aiguille. L'air va atomiser la peinture et créer un jet fin.

1. Continuez à déplacer lentement la gâchette vers l'arrière pour obtenir la consistance souhaitée, besoin de votre technique de pulvérisation.

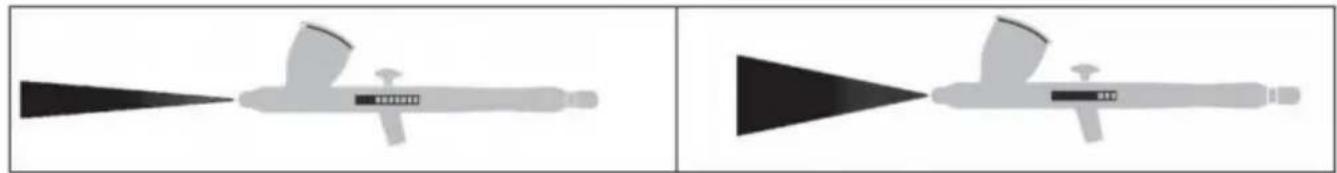

1. Le motif de pulvérisation est conforme à la distance entre une pièce de travail surface et aérographe. Gardez la distance de la pièce à environ 3" à

5", selon le débit d'air et le type de peinture. Pour les travaux très délicats, vous peut réduire la distance jusqu'à 1" de la pièce.

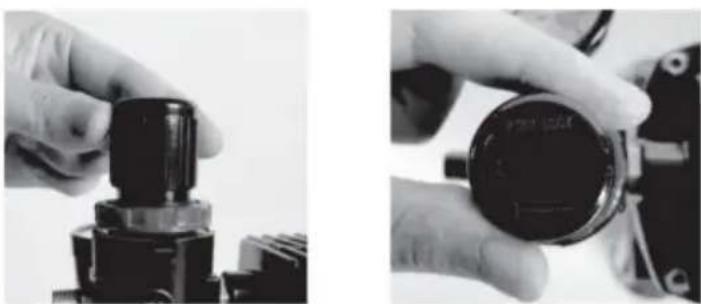

Si vous avez besoin d'une pression plus faible et d'un flux d'air plus doux, vous pouvez réduire la pression d'air de sortie sur le régulateur de pression lorsque le compresseur est à arrêt automatique (horloge à 4 bar). Fonctionnement par image, plage de réglage de pression de 4-0Bar.

1. Pour éviter l'accumulation de peinture, commencez à déplacer l'aérographe avant d'appuyer sur le

gâchette. Une fois le coup terminé, relâchez la gâchette tout en continuant à bouger

l'aérographe. Cela produira une finition plus lisse. N'arrêtez pas de bouger

l'aérographe pendant la pulvérisation. Si l'aérographe s'arrête même brièvement pendant la pulvérisation,

de la peinture peut s'accumuler et couler sur la pièce.

1. Une fois l'utilisation du compresseur terminée, éteignez-le.

tout air restant. Les raccords du tuyau d'air et le corps du compresseur peuvent devenir chauds. Laissez

Laissez refroidir les raccords avant de les débrancher ou portez des gants pour éviter les brûlures.

1. Effectuez l'entretien du compresseur conformément aux instructions sur

les pages suivantes.

1. Nettoyez soigneusement l'aérographe IMMÉDIATEMENT après CHAQUE utilisation,

conformément aux instructions des pages suivantes.

Remarque : N'utilisez pas le compresseur en continu pendant plus de 20

minutes. Laissez le compresseur refroidir pendant 15 minutes après

tous les 20 minutes de cycle de travail. Le moteur est équipé d'un dispositif thermique

protecteur à réarmement automatique.

F. COMMENT MÉLANGER LE PANIT POUR AÉROGRAPHE

Attention : l'aérographe doit être rempli de peinture spéciale et dilué

en conséquence. N'utilisez pas de peinture normale comme la laque et le vernis à ongles directement, ou

la buse sera bloquée et ne pourra plus être utilisée. La plupart des peintures

conçus pour les aérographes n'ont pas besoin d'être dilués. Et les autres peintures doivent

mélangé avec un diluant/réducteur. Chaque type de peinture nécessite un

diluant/réducteur. Nous suggérons de diluer la peinture selon les instructions du fabricant

Suivez les instructions et mélangez soigneusement. Ou reportez-vous aux étapes suivantes :

Étape 1. Choisissez votre peinture. Différents projets nécessitent différentes peintures, donc

sélectionnez la bonne peinture pour le travail.

Étape 2. Choisissez le diluant/réducteur qui convient à votre peinture.

Vous pouvez utiliser un ou plusieurs des suivre lors de l'éclaircissage peintures pour aérographe à base d'eau :	• Le réducteur fabriqué(À base d'eau) •Eau distillée (mais n'en utilisez pas beaucoup)• Médium acrylique pour aérographe (éther seul ou avec les autres énumérés ci-dessus)
Vous pouvez utiliser l'un des éléments suivantslors de la dilution de solvantspeintures pour aérographe :	•Le réducteur fabriqué(À base de solvant)•Essences minérales•Diluant pour laque

Astuce : les aquarelles, les peintures à la détrempe et les peintures acryliques peuvent généralement être diluées avec eau distillée. Les peintures émaillées sont à base de solvant et sont généralement diluées avec des essences minérales. Les peintures laquées sont à base de solvant et sont diluées avec diluant pour laque.

Étape 3. Versez la quantité de peinture nécessaire dans un bol mélangeur.

Étape 4. Déterminez le rapport de mélange. Le rapport entre le diluant et la peinture dépend de la marque de peinture et la surface que vous peignez. La plupart des peintures auront instructions de dilution sur la boîte qui incluent le diluant recommandé et rapport d'éclaircissement.

Étape 5. Ajoutez le rapport approprié de diluant à la quantité de peinture dans le mélange tasse. Si la peinture que vous utilisez n'a pas d'instructions, vous devez généralement commencer avec un rapport de deux parties de peinture pour une partie plus fine. Si la la peinture est encore trop épaisse, ajoutez plus de diluant jusqu'à obtenir le résultat souhaité consistance. À l'inverse, si la peinture est trop fine, ajoutez plus de peinture pour l'épaissir Diluez ensuite la peinture jusqu'à obtenir une consistance aqueuse, jusqu'à ce qu'elle coule comme du lait.

Étape 6. Remuez lentement le mélange avec un bâtonnet mélangeur jusqu'à ce que la peinture soit bien mélangé.

Étape 7. Versez la peinture diluée à travers un filtre à peinture dans un deuxième mélangeur tasse. Cette étape est facultative, mais garantit qu'il n'y a pas de saleté ou de débris dans la peinture.

Astuce : Testez le mélange sur un morceau de tissu avant de commencer votre projet

Avertissement : Suivez les consignes de sécurité du fabricant qui peuvent inclus avec la peinture, et utilisez un peu de bon sens. À base de solvant les peintures et les diluants/réducteurs sont inflammables, alors gardez-les loin des sources de chaleur ouvertes. flammes. Utilisez des peintures à base de solvants dans un endroit bien ventilé et portez un respirateur si nécessaire.

Étape 5. Ajoutez le rapport approprié de diluant à la quantité de peinture dans le mélange

tasse. Si la peinture que vous utilisez n'a pas d'instructions, vous devez généralement commencer

avec un rapport de deux parties de peinture pour une partie plus fine. Si la

la peinture est encore trop épaisse, ajoutez plus de diluant jusqu'à obtenir le résultat souhaité.

consistance désirée. Inversement, si la peinture est trop fine, ajoutez plus de peinture pour

épaississez-le. puis diluez la peinture jusqu'à obtenir une consistance aqueuse, jusqu'à ce qu'elle coule comme

lait.

Étape 6. Remuez lentement le mélange avec un bâtonnet mélangeur jusqu'à ce que la peinture soit bien mélangé.

Étape 7. Versez la peinture diluée à travers un filtre à peinture dans un deuxième mélangeur

tasse. Cette étape est facultative, mais garantit qu'il n'y a pas de saleté ou de débris dans la

peinture.

Astuce : testez le mélange sur un morceau de tissu avant de commencer votre

projet

Avertissement : suivez les instructions de sécurité du fabricant éventuellement incluses

avec la peinture et utilisez un peu de bon sens. Peintures à base de solvants et

Les diluants/réducteurs sont inflammables, il faut donc les garder loin des flammes nues.

Utilisez les peintures à base de solvants dans un endroit bien ventilé et portez un respirateur si nécessaire.

nécessaire.

G. COMMENT NETTOYER L'AÉROGRAPHE

1. Videz le pot et nettoyez-le avec du solvant.
2. Allumez le compresseur et connectez l'aérographe.

3. Remplissez la tasse avec de l'eau ou du solvant, puis bloquez le couvercle de l'aiguille avec un
   doigt et appuyez sur le levier de commande. L'air s'écoule vers l'arrière dans la buse
   pour nettoyer les peintures restées dans l'aérographe.

4. Débranchez l'aérographe du compresseur.

5. Retirez la buse et l'aiguille et faites-les tremper dans du solvant jusqu'à ce qu'elles soient propres.

Utilisez une vieille brosse à dents et des cure-dents pour enlever toute trace de peinture.

ATTENTION : Ne pas immerger l'aérographe.

Remarque : n'utilisez pas d'objets métalliques pour nettoyer la buse afin d'éviter de l'endommager.

passages. Si l'aiguille est tordue, faites-la remplacer par un technicien qualifié.

1. Utilisez un solvant pour essuyer le corps de l'aérographe.

2. Lubrifiez l'aérographe après le nettoyage. Une huile sans silicone ou un lubrifiant léger peut être utilisé sur des connexions filetées avant le stockage.

H. INSPECTION ET ENTRETIEN

Compresseur

Remarque : Ces procédures s'ajoutent aux contrôles et

entretien requis pour faire fonctionner le compresseur et les autres appareils pneumatiques outils.

1. AVANT CHAQUE UTILISATION, inspecter l'état général du compresseur.

Vérifiez : - les

vis desserrées, - le

mauvais alignement ou la flexion des pièces mobiles, - le

tuyau d'alimentation en air

endommagé, - les pièces fissurées

ou cassées, - toute autre condition pouvant affecter son fonctionnement en toute sécurité.

1. APRES CHAQUE UTILISATION

a. Vidangez le siphon.

- Avec le compresseur en marche, évacuez l'humidité en desserrant l'écrou à bas de la vanne de vidange. L'humidité sera expulsée.

- Éteignez et débranchez le compresseur de sa source d'alimentation.

- Fermer le robinet de vidange.

b. Essuyez le compresseur avec un chiffon propre.

Aérographe

Remarque : Ces procédures s'ajoutent aux contrôles et

entretien requis pour faire fonctionner le compresseur et les autres appareils pneumatiques outils.

1. AVANT TOUTE UTILISATION, inspectez l'état général de l'outil. Vérifiez

pour:

- aiguilles tordues,

- vis desserrées, -

mauvais alignement ou flexion des pièces mobiles, -

buse bouchée,

- des pièces fissurées ou cassées, -

toute autre condition pouvant affecter son fonctionnement en toute sécurité.

1. APRÈS CHAQUE UTILISATION, nettoyez l'aérographe conformément aux instructions suivantes instructions.

I. DÉPANNAGE

Aérographe

Problème	Causes possibles	Solutions probables
Mauvaise atomisation de la peinture	1. Faible niveau de peinture.2. Peinture mal diluée. 3.Buse bouchée.4. Aiguille desserrée/endommagée.	1. Remplissez l'aérographe avec de la peinture.2. Peinture fine.3. Nettoyez la buse.4. Ajustez ou remplacez l'aiguille.
Ne pulvérise pas	Aucune pression à l'aérographe.	Vérifiez les tuyaux d'air.
Pulvérisation de peinture(Plus loin que prévu)	1. Vitesse d'application incorrecte.2. Distance inappropriée par rapport Pièce à usiner.	1. Bougez modérément et parallèlement au sujet.2. Ajustez la distance par rapport à la objet visé.
Fuite de buseFuite d'air de la buse	1. Buse sale.2. Buse usée ou endommagée.	1. Nettoyez la buse.2. Remplacez la buse et/ou l'aiguille.
	1. Soupape d'air/siège sale.2. Valve d'air collante.3. Ressort de soupape d'air endommagé.4. Soupape d'air/siège usé/endommagé.	1. Nettoyez la soupape d'air/le siège.2. Lubrifiez la soupape d'air/le siège.3. Remplacez le ressort de la soupape d'air4. Remplacez la vanne d'air.
Respectez toutes les précautions de sécurité lors du diagnostic ou de l'entretien de l'outil.Débranchez l'alimentation en air avant d'effectuer l'entretien de l'outil.

Compresseur

Problème	Causes possibles	Solutions probables
Le moteur ne fonctionne pas.	Pas d'électricité.Cordon d'alimentation endommagé.Le câblage électrique à l'intérieur du l'unité est défectueuse.L'interrupteur d'alimentation est défectueux.	Branchez le cordon d'alimentation sur une prise électrique fonctionnelle et reliée à la 2.Bénéficiez d'un service qualifié le technicien remplace le cordon d'alimentation.Bénéficiez d'un service qualifié technicien- remplacer le câblage électrique.Bénéficiez d'un service qualifié technicien- replacez l'interrupteur d'alimentation.
Le moteur tourne, mais il Des bruits.	Le roulement est desserré ou endommagé. 2. Les vis dans leRend irrégulier les tiges de connexion sont desserrées.	Bénéficiez d'un service qualifié le technicien remplace le roulement ou cognantSerrez les vis ou remplacez eux si nécessaire.
Pas assez de pression lors de la pulvérisation ou de la peinture.	Connexion(s) d'air desserrée(s).Le tuyau d'air est endommagé.Les vis du couvercle du cylindre sont desserrées.	Vérifiez tous les raccordements d'air et resserrez-les si nécessaire.Remplacez le tuyau d'air.Serrez les vis.
Mauvais motif de pulvérisation.	1. Connexion(s) d'air desserrée(s).2. La peinture est trop épaisse.3. La buse de l'aérographe est bouchée ou sale.	1. Vérifiez tous les raccordements d'air et resserrez-les si nécessaire.2. Ajoutez du diluant à peinture et mélangez soigneusement.3. Nettoyez ou changez la buse.
Le moteur fonctionne correctement, mais pas déplacée.Pression d'air ou manque d'air Livraison.	1. La plaque de soupape est desserrée ou 2. La bague de retenue est endommagée après une utilisation excessive à haute température pression.	1. Ouvrez le capot avant et faites assurez-vous que la plaque de soupape est dans le position correcte. Serrez les vis si nécessaire.2. Bénéficiez d'un service qualifié le technicien remplace la bague de retenue.

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

REPRÉSENTANT DE LA CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT DU ROYAUME-UNI

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Airbrush-set

TC-20B
