BRUKSANVISNING TC-20B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

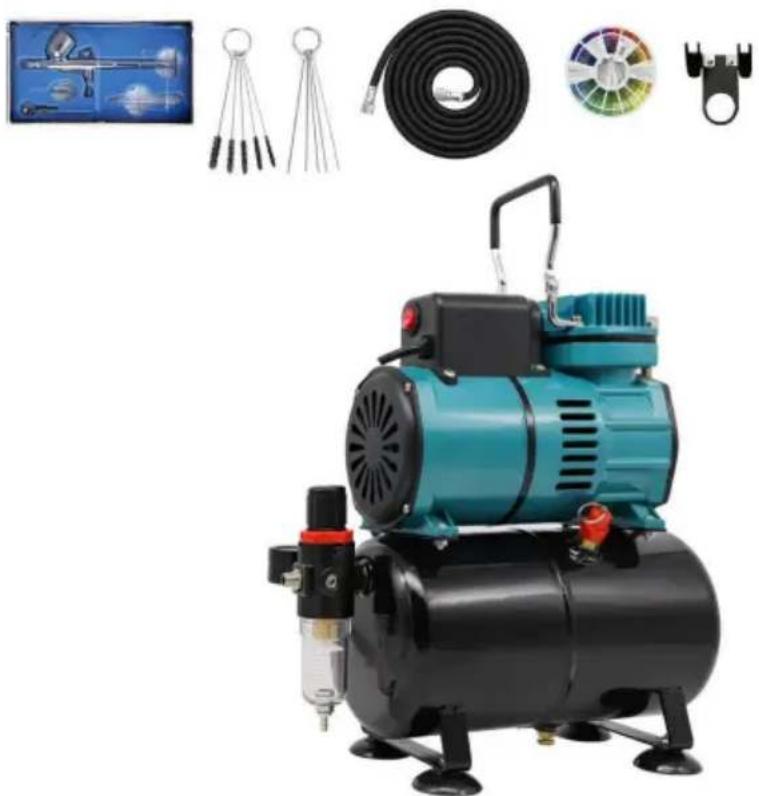

Airbrush set

TC-20B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Airbrush set

Modell: TC-20B

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära dammasker när du använder denna produkt.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en typ av försiktighetsåtgärder, varningar eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skador, brand eller elstöt, följ alltid rekommendationen som visas nedan.
	Endast för inomhusbruk
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning Europeiska unionen. Detta gäller produkten och allt tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, men måste göras tas till en insamlingsplats för återvinning av elektriska och elektroniska produkter enheter.

INSTRUKTIONER

Tack så mycket för att du valde detta Airbrush-set.

- Läs alla instruktioner innan du använder den. Informationen kommer att hjälpa du uppnår bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska punkt.

WARNING:

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst,

och fri från distraktioner.

1. Använd endast på avsett sätt.
2. Detta är inte en leksak, inte för användning av barn.
3. Rengör Airbrushen OMEDELBART efter användning. Försenad eller otillräcklig rengöring kommer täppa igen Airbrushen permanent.

A. EGENSKAPER

- Två kylfläktar kan uppnå långvarig kontinuerlig drift utan överhettning, skyddar luftpumpen. Mycket säkrare, termiskt skyddad!

- Kolvtyp, oljefri

- Det kan börja med tryck, kontinuerligt arbete, kraftfullt.

- Mycket säkrare, termiskt skyddad!

• Lågt ljud

- Automatisk stoppfunktion:Stopp vid 4BAR, Autostart vid 3BAR.

·Tryckjusterbar.

B. SPECIFICATIONER

USA:s specifikationer:Modell: TC-20BSpänning: 120VFrekvens: 60HzEffekt: 1/6 hkLuftflöde: 23-25 L/MINLuftlagringstankens kapacitet: 3,5 LMätt på munstycke: 0,3 mmVolym av kopp: 9ML

Specifikationer för Storbritannien/EU/AU:Modell: TC-20BSpänning: 220-240VFrekvens: 50HzEffekt: 1/6 hkLuftflöde: 23-25 L/MINLuftlagringstankens kapacitet: 3,5 LMätt på munstycke: 0,3 mmVolym av kopp: 9ML

C. SÄKERHET

1. Använd inte kompressorn för andra ändamål än det den har varit designad för.

2. Bearbeta inte annan vätska än luft.

3. Använd inte kompressorn i explosiva miljöer, såsom i närvaro av brandfarliga vätskor, gaser eller damm.

4. Se alltid till att enheten är urkopplad från elledningen innan utföra service, underhåll eller rengöring.

5. Utsätt inte denna enhet för regn eller fukt.

6. Låt inte barn och andra otränade personer använda eller leka med kompressor.

CAUTION

1. För att undvika risken för brännskador, var medveten om att efter omfattande användning av kompressor, vissa delar kan vara mycket varma. Låt kompressorn svalna ner innan du rör vid den.

2. Lämna inte kompressorn utan uppsikt när den är igång.

D. INSTALLATION

1. Kontrollera att kompressorn har tagits ur förpackningen försiktigt för eventuella skador på grund av frakt.

2. Installera kompressorn på en plan yta i lämplig storlek, torrt rum med god ventilation, där temperaturen sannolikt inte kommer att stiga över 94 grader Farenheits (35 grader Celsius).

3. Sätt i nätsladden i ett jordat uttag. Se till att den elektriska ledningen klassificeringen är lämplig för apparaten (se dataetiketten), att den elektriska ledningen är skyddad och utrustad av markledningen.

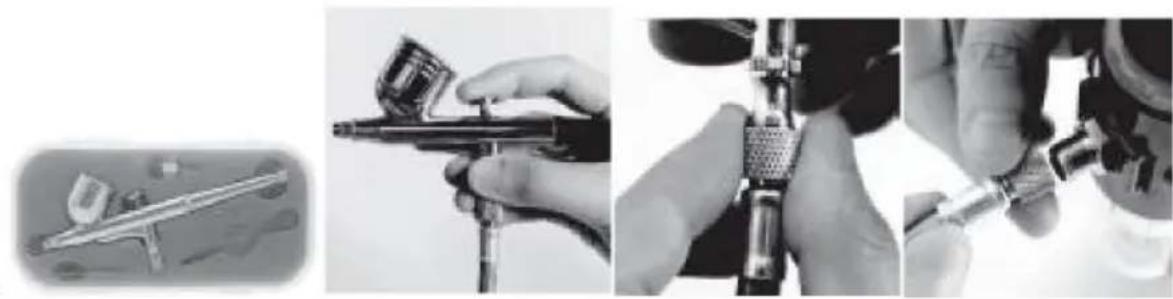

4. Anslut ena änden av luftslangen till kompressorns luftutlopp.

1. Slå på kompressorn.
   2.Fyll vätska i koppen efter att du har tunt ut på lämpligt sätt.
   3.Tryck ned airbrush-avtryckaren för att släppa ut luft från munstycket.

Dra sakta och försiktigt tillbaka på avtryckaren för att frigöra färgen från nål. Luften kommer att finfördela färgen och skapa en fin spray.

1. Fortsätt att flytta avtryckaren långsamt bakåt för att uppnå konsistensen du behov av din sprayteknik.

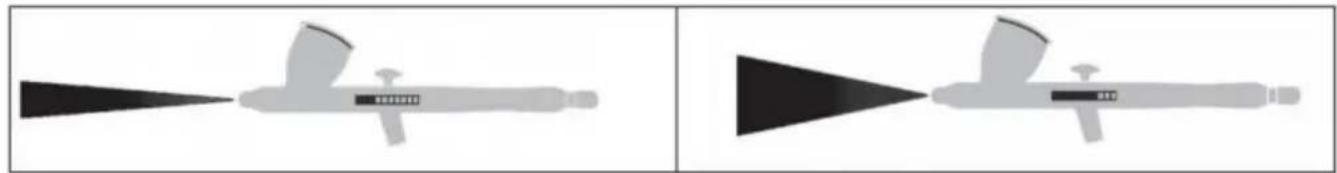

1. Sprutmönstret är i enlighet med avståndet mellan ett arbete yta och airbrush. Håll avståndet från arbetsstycket på cirka 3" till 5", beroende på luftflöde och färgtyp. För mycket känsligt arbete, du kan minska avståndet upp till 1" från arbetsstycket.

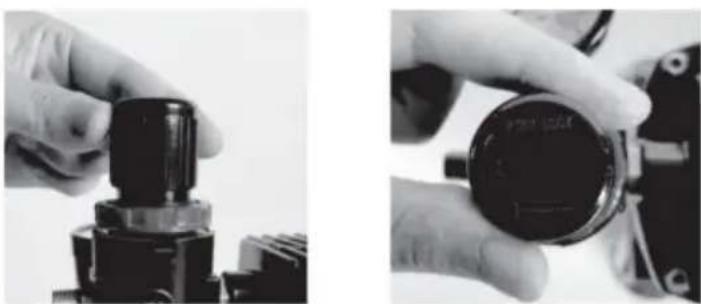

Om du behöver ett mindre tryck och mjukare luftflöde kan du minska utgående lufttryck på tryckregulatorn när kompressorn är vid autostopp (klocka på 4bar). Drift för bild, tryckjusteringsområde från 4-0 Bar.

1. För att undvika att färg ansamlas, börja flytta airbrushen innan du trycker på

utlösare. När du är klar med slaget, släpp avtryckaren medan du fortfarande rör dig airbrushen. Om du gör detta får du en jämnare finish. Sluta inte röra på dig airbrushen medan du sprayar. Om airbrushen stannar ens kort under sprutning, kan färg byggas upp och rinna ner i arbetsstycket.

1. När du är klar med att använda kompressorn, stäng av dess strömbrytare. Släppa eventuell återstående luft. Luftslangskopplingar och kompressorkropp kan bli varma. Tillåta kopplingar för att kyla innan de kopplas bort, eller använd handskar för att förhindra brännskador.
2. Utför underhåll på kompressorn enligt instruktionerna på följande sidor.
3. Rengör airbrushen noggrant OMEDELBART efter VARJE användning, enligt instruktionerna på följande sidor.

Obs: Använd inte kompressorn kontinuerligt längre än 20

minuter. Låt kompressorn svalna i 15 minuter efter

var 20:e minuts arbetscykel. Motorn är utrustad med en termisk skydd med automatisk återställning.

F. HUR MAN BLANDAR PANIT FÖR AIRBRUSH

Varning: Airbrushen ska fyllas med specialfärg och spädas ut följaktligen. Använd inte vanlig färg som lack och nagellack direkt, eller munstycket kommer att blockeras och kan inte användas längre. De flesta färger designad för airbrush behöver inte gallras. Och annan färg borde blandas med thinner/reducerare. Varje färgtyp kräver en specifik tunnare/reducerare. Vi föreslår att färgen förtunnas enligt tillverkarens anvisningar anvisningar och blanda noggrant. Eller hänvisa till följande steg:

Steg 1. Välj din färg. Olika projekt kräver olika färg, så välj rätt färg för jobbet.

Steg 2. Matcha thinnern/reduceraren till din färg.

Du kan använda en eller flera av efter vid gallringvattenbaserade airbrush-färger:	Den tillverkade reduktionsanordningen(Vattenbaserat)Destillerat vatten (men använd inte mycket)Airbrush Acrylic Medium (eter i sig själv eller tillsammans med de andra som listas ovan)
Du kan använda något av följande vid förtunning lösningsmedelsbaserad airbrush färger:	Den tillverkade reduktionsanordningen (Lösningsmedelsbaserad)MineralspritLack Thinner

Tips: Vattenfärger, Tempera och akrylfärger kan vanligtvis förtunnas med destillerat vatten. Emailjfärger är lösningsmedelsbaserade och är vanligtvis förtunnade med mineralsprit. Lackfärger är lösningsmedelsbaserade och förtunnas med lackförtunning.

Steg 3. Häll den nödvändiga mängden färg i en blandningsbägare.

Steg 4. Bestäm blandningsförhållandet. Förhållandet mellan thinner och färg beror på färgmärket och ytan du målar. De flesta färger kommer att ha gallringsanvisningar på burken som innehåller den rekommenderade thinnern och gallringsförhållande.

Steg 5. Tillsätt rätt förhållande mellan thinner och mängden färg i blandningen kopp. Om färgen du använder inte har några instruktioner, generellt sett måste du börja med ett förhållande av två delar färg till en tunnare del. Om färgen är fortfarande för tjock, tillsätt mer tunnare tills du uppnår önskat konsistens. Omvänt, om färgen är för tunn, lägg till mer färg för att tjockna den upp. Förtunna sedan färgen till en vattnig konsistens, tills den flyter som mjölk.

Steg 6. Rör långsamt om blandningen med en mixerstav tills färgen är blandas ordentligt.

Steg 7. Häll den förtunnade färgen genom en färgsil till en andra blandning kopp. Detta steg är valfritt, men säkerställer att det inte finns någon smuts eller skräp i måla.

Tips: Testa blandningen på en bit material innan du börjar projekt

Varning: Följ eventuella tillverkarens säkerhetsinstruktioner som kanske medföljer färgen, och använd lite sunt förnuft. Lösningsmedelsbaserad färger och thinner/reducerare är brandfarliga, så håll dem borta från öppna lågor. Använd lösningsmedelsbaserade färger i ett väl ventilerat utrymme och bär en respirator vid behov.

Steg 5. Tillsätt rätt förhållande mellan thinner och mängden färg i blandningen

kopp. Om färgen du använder inte har några instruktioner, generellt sett måste du börja med ett förhållande av två delar färg till en tunnare del. Om färgen är fortfarande för tjock, tillsätt mer tunnare tills du uppnår den önskad konsistens. Omvänt, om färgen är för tunn, lägg till mer färg

tjockna upp den. tunna sedan ut färgen till en vattnig konsistens ätills den flyter som mjölk.

Steg 6. Rör långsamt om blandningen med en mixerstav tills färgen är blandas ordentligt.

Steg 7. Häll den förtunnade färgen genom en färgsil till en andra blandning

kopp. Detta steg är valfritt, men säkerställer att det inte finns någon smuts eller skräp i måla.

Tips: Testa blandningen på en bit material innan du börjar projekt

Varning: Följ eventuella tillverkarens säkerhetsinstruktioner som kan inkluderas med färgen, och använd lite sunt förnuft. Lösningsmedelsbaserade färger och thinners/reducerare är brandfarliga, så håll dem borta från öppen låga.

Använd lösningsmedelsbaserade färger i ett väl ventilerat utrymme och använd andningsskydd om behövs.

G. HUR MAN RENGÖR AIRBRUSH

1. Töm burken och rengör den med lösningsmedel.
2. Slå på kompressorn och anslut airbrushen.

3. Fyll på koppen med vatten eller lösningsmedel och blockera sedan nälskyddet med en finger och tryck på manöverspaken. Luften strömmar bakåt in i munstycket för att rengöra färgerna kvar i airbrushen.

4. Koppla bort airbrushen från kompressorn.

5. Ta bort munstycket och nälen och blötlägg dem i lösningsmedel tills de är rena.

Använd en gammal tandborste och tandpetare för att ta bort eventuell färg.

WARNING: Sänk inte ner airbrushen.

Obs: Använd inte metallföremål för att rengöra munstycket för att förhindra skada på passager. Om nålen är böjd, låt en kvalificerad tekniker byta ut den.

1. Använd lösningsmedel för att torka av airbrush-kroppen.

2. Smörj airbrushen efter rengöring. En icke-kiselolja eller ett lätt smörjmedel kan användas på gängade anslutningar före förvaring.

H. INSPEKTION OCH UNDERHÅLL

Kompressor

Obs: Dessa procedurer är utöver de vanliga kontrollerna och underhåll som krävs för att driva kompressorn och andra luftdrivna verktyg.

1. INNAN VARJE ANVÄNDNING, inspektera kompressorns allmänna skick.

Kontrollera

efter: - lösa skruvar,

- felinriktning eller böjning av rörliga delar, -skadad

lufttillförselslang, - spruckna eller

trasiga delar, - andra tillständ

som kan påverka dess säker drift.

2. EFTER VARJE ANVÄNDNING

a. Töm vattenlåset.
- Med kompressorn igång, töm ut fukten genom att lossa muttern vid botten av avtappningsventilen. Fukten kommer att tvingas ut.
- Stäng av och koppla bort kompressorn från dess strömkälla.
- Stäng avtappningsventilen.
b. Torka av kompressorn med en ren trasa.

Airbrush

Obs: Dessa procedurer är utöver de vanliga kontrollerna och underhåll som krävs för att driva kompressorn och andra luftdrivna verktyg.

1. INNAN EYERY ANVÄNDNING, inspektera verktygets allmänna skick. Kontrollera för:

- böjda nälar, - lösa

skruvar, -

felinriktning eller böjning av rörliga delar, - igensatt

munstycke,

• spruckna eller trasiga delar,

• alla andra tillstånd som kan påverka dess säker drift.

• EFTER VARJE ANVÄNDNING, rengör airbrushen enligt följande instruktioner.

I. FELSÖKNING

Airbrush

Problem	Möjliga orsaker	Troliga lösningar
Dålig färgatomisering	1. Låg färgnivå.2. Färgen är inte ordentligt förtunnad.Täppt munstycke.4. Lös/skadad nål.	1. Fyll på airbrushen med färg.3.2. Tunn färg.3. Rengör munstycket.4. Justera eller byt ut nålen.
Kommer inte att spraya	Inget tryck vid airbrushen.	Kontrollera luftslangarna.
Överspray (färgsprutninglängre än tänkt)	1. Felaktig applikationshastighet.2. Felaktigt avständ frånArbetsstycke.	1. Rör dig måttligt och parallellt till ämnet.2. Justera avständet frånavsett föremål.
Munstycksläckage	1. Smutsigt munstycke.2. Slitet eller skadat munstycke.	1. Rengör munstycket.2. Byt ut munstycket och/eller nålen.
Luft läcker från munstycket	1. Smutsig luftventil/säte.2. Klibbig luftventil.3. Skadad luftventilfjäder.4. Sliten/skadad luftventil/säte.	1. Rengör luftventilen/sätet.2. Smörj luftventilen/sätet.3. Byt ut luftventilens fjäder.4. Byt ut luftventilen.
Följ alla säkerhetsåtgärder när du diagnostiserar eller servar verktyget.Koppla bort lufttillförseln innan du servar verktyget.

Kompressor

Problem	Möjliga orsaker	Troliga lösningar
Motorn fungerar inte.	1. Ingen ström.2. Skadad nätsladd.3. De elektriska ledningarna i enheten är defekt.4. Strömbrytaren är defekt.	1. Anslut nätsladden till ett fungerande, jordat eluttag.2. Ha en kvalificerad servicetekniker byt ut nätsladden.3. Ha en kvalificerad servicetekniker - byt ut de elektriska ledningarna.4. Ha en kvalificerad serviceteknikerbyt ut strömbrytaren.
Motorn går, men denGör oregelbunden eller knackarLjud.	1. Lagret är löst eller skadat. 2.Skruvarna ikopplingsstången är lösa.	1. Ha en kvalificerad servicetekniker byter ut lagret.2. Dra åt skruvarna eller byt ut dem dem om det behövs.
eller målning.	1. Lösa luftanslutningar.2. Luftslangen är skadad.3. Skruvarna på cylinderkåpan är lösa.	1. Kontrollera alla luftanslutningar ochdra åt dem vid behov.Inte tillräckligt tryck2. Byt ut luftslangen.3. Dra åt skruvarna.
Dåligt spraymönster.	1. Lösa luftanslutningar.2. Färgen är för tjock.3. Airbrush-munstycket är igensatt eller smutsigt.	1. Kontrollera alla luftanslutningar och dra åt dem vid behov.2. Tillsätt thinner och blanda noggrant.3. Rengör eller byt munstycket.
Motorn går som den ska, men Lufttryck eller brist på luft Leverans.	1. Ventilplattan är lös eller på plats. nej2. Låsringen är skadad efter överdriven användning vid hög tryck.	1. Öppna frontluckan och gör säker på att ventilplattan är i rätt läge. Dra åt skruvarna om så behövs.2. Ha en kvalificerad service tekniker byt ut låsringen.
