BEDIENUNGSANLEITUNG TC-20B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

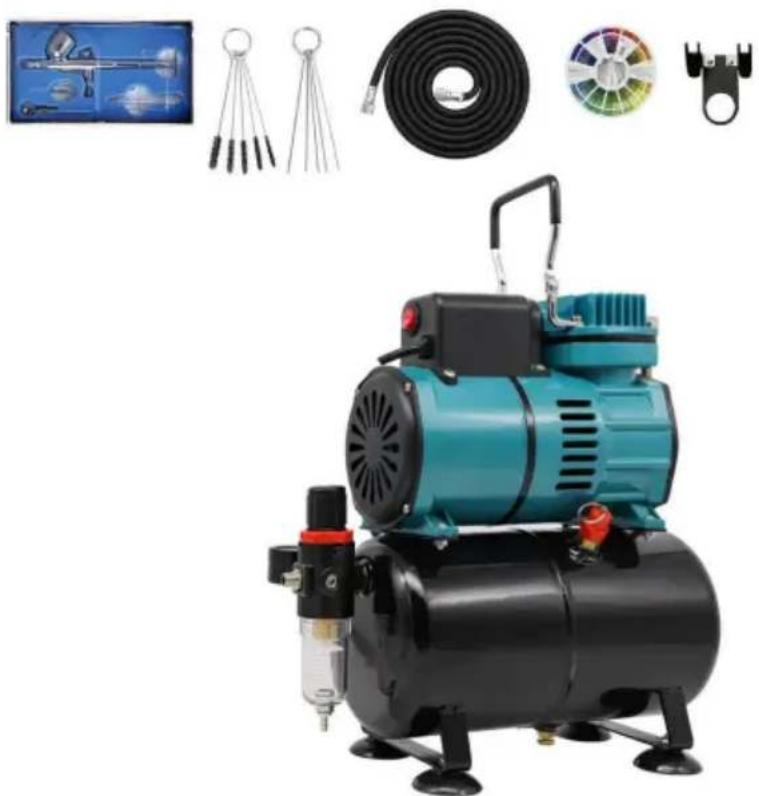

Airbrush Set

TC-20B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Airbrush Set

Modell: TC-20B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sie bitte immer der Empfehlung angezeigt unten.
	Nur zur Verwendung im Innenbereich
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung bedarf. der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. Als solche gekennzeichnete dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Airbrush-Set entschieden haben.

- Bitte lesen Sie alle Anweisungen vor der Verwendung. Die Informationen helfen erzielen Sie die bestmöglichen Ergebnisse.

Die in diesem Katalog aufgeführten Produkte können in der Farbe von den tatsächlichen Artikel.

WARNUNG:

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet,

und frei von Ablenkungen.

1. Nur bestimmungsgemäß verwenden.
2. Dies ist kein Spielzeug und nicht für die Verwendung durch Kinder geeignet.
3. Reinigen Sie die Airbrush SOFORT nach dem Gebrauch. Eine verspätete oder unzureichende Reinigung die Airbrush dauerhaft verstopfen.

A. FUNKTIONEN

- Zwei Lüfter ermöglichen einen langfristigen Dauerbetrieb ohne

Überhitzung, Schutz der Luftpumpe. Viel sicherer, thermisch geschützt!

- Kolbentyp, ölfrei

- Es kann mit Druck, kontinuierlicher Arbeit und Kraft begonnen werden.

-Viel sicherer, thermisch geschützt!

-Geringe Geräuschentwicklung

- Auto-Stopp-Funktion: Stopp bei 4 BAR, Autostart bei 3 BAR.

-Druck einstellbar.

B. SPEZIFIKATIONEN

US-Spezifikationen:Modell: TC-20BSpannung: 120 VFrequenz: 60HzLeistung: 1/6 PSLuftstrom: 23-25 l/minKapazität des Luftspeichertanks: 3,5 LDüsenmaß: 0,3mmVolumen der Tasse: 9 ml

UK/EU/AU-Spezifikationen:Modell: TC-20BSpannung: 220-240VFrequenz: 50HzLeistung: 1/6 PSLuftstrom: 23-25 l/minKapazität des Luftspeichertanks: 3,5 LDüsenmaß: 0,3mmVolumen der Tasse: 9 ml

C. SICHERHEIT

1. Verwenden Sie den Kompressor nicht für andere Zwecke als die, für die er vorgesehen ist. konzipiert für.
2. Verarbeiten Sie keine anderen Flüssigkeiten als Luft.
3. Betreiben Sie den Kompressor nicht in explosionsgefährdeten Bereichen, wie z. B.

Vorhandensein von brennbaren Flüssigkeiten. Gasen oder Staub.

1. Stellen Sie immer sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Durchführen von Service-, Wartungs- oder Reinigungsarbeiten.
2. Setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus.
3. Erlauben Sie Kindern und anderen nicht geschulten Personen nicht, das Gerät zu benutzen oder damit zu spielen. Kompressor.

CAUTION

1. Um Verbrennungen zu vermeiden, beachten Sie, dass nach längerem Gebrauch des Kompressor, einige Teile können sehr heiß sein. Lassen Sie den Kompressor abkühlen nach unten, bevor Sie es berühren.
2. Lassen Sie den Kompressor während des Betriebs nicht unbeaufsichtigt.

D. INSTALLATION

1. Nachdem Sie den Kompressor aus der Verpackung genommen haben, überprüfen Sie bitte, ob er Überprüfen Sie es sorgfältig auf eventuelle Transportschäden.
2. Installieren Sie den Kompressor auf einer ebenen Fläche in einem geeigneten, trockenen Raum mit gute Belüftung, wo die Temperatur wahrscheinlich nicht über 94 steigen wird Grad Fahrenheit (35 Grad Celsius).
3. Stecken Sie das Netzkabel in eine geerdete Steckdose. Stellen Sie sicher, dass die elektrische Leitung die Leistung für das Gerät angemessen ist (siehe Typenschild), dass die elektrische Die Leitung ist geschützt und mit der Erdungsleitung ausgestattet.

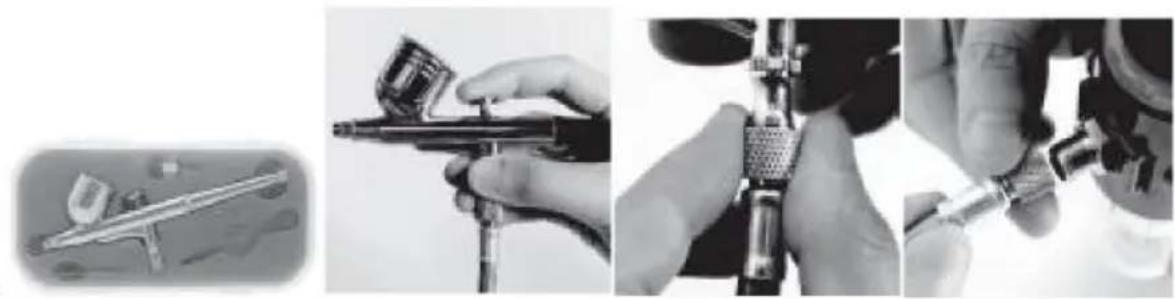

4. Schließen Sie ein Ende des Luftschlauchs an den Luftauslass des Kompressors an.

1. Schalten Sie den Kompressor ein.
2. Füllen Sie die Flüssigkeit nach entsprechender Verdünnung in die Tasse.
3. Drücken Sie den Airbrush-Auslöser nach unten, um Luft aus der Düse abzulassen.

Ziehen Sie den Abzug langsam und vorsichtig zurück, um die Farbe aus dem

Nadel. Die Luft zerstäubt die Farbe und erzeugt einen feinen Sprühnebel.

1. Bewegen Sie den Auslöser langsam weiter nach hinten, um die gewünschte Konsistenz zu erreichen. brauchen Sie für Ihre Sprühtechnik.

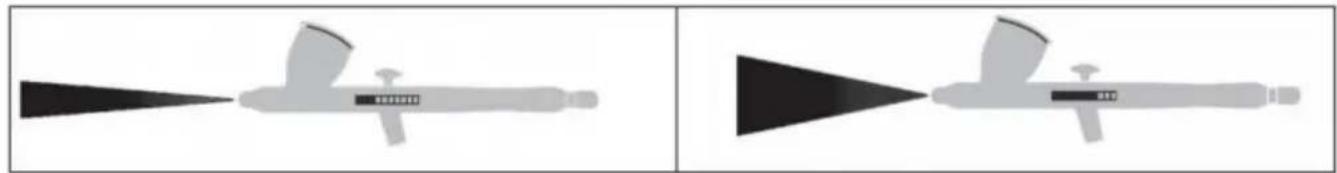

1. Das Sprühmuster entspricht dem Abstand zwischen einem Werkstück

Oberfläche und Airbrush. Halten Sie den Abstand zum Werkstück bei ca. 3" bis

5", je nach Luftstrom und Lacktyp. Für sehr feine Arbeiten können Sie

Der Abstand zum Werkstück kann um bis zu 1 Zoll reduziert werden.

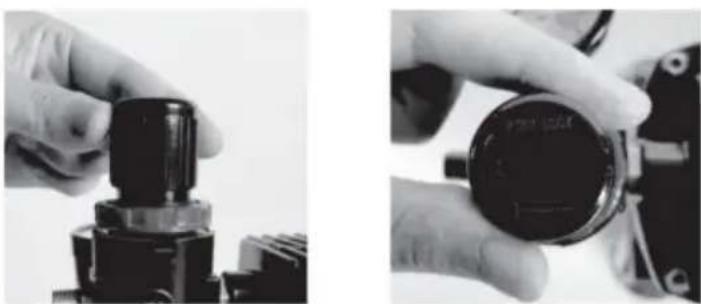

Wenn Sie einen geringeren Druck und einen sanfteren Luftstrom benötigen, können Sie die den Auslassluftdruck am Druckregler, wenn der Kompressor auf

Auto-Stopp (Uhr bei 4bar). Bedienung über Bild, Druckeinstellbereich von 4,0 Bar.

6.Um Farbansammlungen zu vermeiden, beginnen Sie mit der Bewegung der Airbrush, bevor Sie die

Wenn Sie mit dem Schlag fertig sind, lassen Sie den Auslöser los, während Sie sich noch bewegen die Airbrush. Dadurch wird eine glattere Oberfläche erzielt. Hören Sie nicht auf, sich zu bewegen die Airbrush beim Sprühen. Wenn die Airbrush beim Sprühen auch nur kurz anhält, kann sich Farbe ansammeln und am Werkstück herunterlaufen.

7.Wenn Sie den Kompressor nicht mehr brauchen, schalten Sie ihn aus.
Restluft. Luftschlauchanschlüsse und Kompressorgehäuse können heiß werden. Lassen Sie Lassen Sie die Anschlüsse vor dem Abtrennen abkühlen oder tragen Sie Handschuhe, um Verbrennungen zu vermeiden.
8. Führen Sie die Wartung des Kompressors gemäß den Anweisungen auf den folgenden Seiten.
9. Reinigen Sie die Airbrush SOFORT nach JEDEM Gebrauch gründlich gemäß den Anweisungen auf den folgenden Seiten.

Hinweis: Den Kompressor nicht länger als 20 Minuten am Stück verwenden.

Minuten. Lassen Sie den Kompressor 15 Minuten abkühlen, nachdem

alle 20 Minuten Arbeitszyklus. Der Motor ist mit einem thermischen

Schutz mit automatischer Rückstellung.

F. WIE MAN PANIT FÜR AIRBRUSH MISCHT

Achtung: Die Airbrush muss mit Spezialfarbe gefüllt und verdünnt werden entsprechend. Verwenden Sie keine normalen Farben wie Lack und Nagellack direkt oder die Düse verstopft und kann nicht mehr verwendet werden. Die meisten Farben für Airbrushes konzipiert, müssen nicht verdünnt werden. Und andere Farben sollten mit Verdünner/Reduziermittel gemischt. Jeder Farbtyp erfordert eine spezifische Verdünner/Reduziermittel. Wir empfehlen, die Farbe gemäß den Herstellerangaben zu verdünnen. Anweisungen befolgen und gründlich vermischen. Oder befolgen Sie die folgenden Schritte:

Schritt 1. Wählen Sie Ihre Farbe. Verschiedene Projekte erfordern unterschiedliche Farben, also Wählen Sie die richtige Farbe für den Auftrag aus.

Schritt 2. Passen Sie den Verdünner/Reduzierer an Ihre Farbe an.

Sie können eine oder mehrere der Folgen beim AusdünnenAirbrushfarben auf Wasserbasis:	Der hergestellte Reduzierer(Auf Wasserbasis)Destilliertes Wasser (aber nicht zu viel verwenden)• Airbrush-Acrylmedium (Ether allein oder zusammen mit den anderen oben aufgeführten)
Sie können eine der folgenden beim Verdünnen von lösemittelhaltigen Airbrushfarben:	•Der hergestellte Reduzierer (Lösungsmittelbasiert)• Lösungsbenzin• Lackverdünner

Tipp: Aquarell-, Tempera- und Acrylfarben lassen sich in der Regel verdünnen mit destilliertes Wasser. Emailfarben sind lösemittelhaltig und werden im Allgemeinen verdünnt mit Lösungsbenzin. Lackfarben sind lösemittelhaltig und werden verdünnt mit Lackverdünner.

Schritt 3. Gießen Sie die benötigte Menge Farbe in einen Mischbecher.

Schritt 4. Bestimmen Sie das Mischungsverhältnis. Das Verhältnis von Verdünner zu Farbe hängt ab von die Marke der Farbe und die Oberfläche, die Sie streichen. Die meisten Farben haben Verdünnungshinweise auf der Dose, die den empfohlenen Verdünner und

Verdünnungsverhältnis.

Schritt 5. Fügen Sie das richtige Verhältnis von Verdünner zu der Farbmenge in der Mischung hinzu Becher. Wenn für die Farbe, die Sie verwenden, keine Anweisungen vorliegen, müssen Sie im Allgemeinen mit einem Verhältnis von zwei Teilen Farbe zu einem Teil Verdünner beginnen. Wenn die Wenn die Farbe noch zu dick ist, fügen Sie mehr Verdünner hinzu, bis Sie die gewünschte Konsistenz. Wenn die Farbe hingegen zu dünn ist, fügen Sie mehr Farbe hinzu, um sie zu verdicken auf. Dann die Farbe zu einer wässrigen Konsistenz verdünnen, bis sie wie Milch fließt.

Schritt 6. Rühren Sie die Mischung langsam mit einem Rührstab um, bis die Farbe gründlich vermischt.

Schritt 7. Gießen Sie die verdünnte Farbe durch ein Farbsieb in eine zweite Mischflasche. Dieser Schritt ist optional, stellt aber sicher, dass sich kein Schmutz oder Ablagerungen im malen.

Tipp: Testen Sie die Mischung an einem Reststück, bevor Sie mit der

Projekt

Achtung: Beachten Sie die Sicherheitshinweise des Herstellers, die mit der Farbe mitgeliefert, und verwenden Sie ein wenig gesunden Menschenverstand. Lösungsmittelbasiert Farben und Verdünner sind entflammbar, daher von offenen

Flammen. Verwenden Sie lösemittelhaltige Farben in einem gut belüfteten Bereich und tragen Sie eine bei Bedarf Atemschutzmaske.

Schritt 5. Fügen Sie das richtige Verhältnis von Verdünner zu der Menge an Farbe in der Mischung hinzu

Becher. Wenn für die Farbe, die Sie verwenden, keine Anweisungen vorliegen, müssen Sie im Allgemeinen mit einem Verhältnis von zwei Teilen Farbe zu einem Teil Verdünner beginnen. Wenn die Wenn die Farbe noch zu dick ist, fügen Sie mehr Verdünner hinzu, bis Sie die gewünschte Konsistenz. Umgekehrt, wenn die Farbe zu dünn ist, fügen Sie mehr Farbe hinzu

verdicken. Dann verdünnen Sie die Farbe zu einer wässrigen Konsistenz, bis sie fließt wie Milch.

Schritt 6. Rühren Sie die Mischung langsam mit einem Rührstab um, bis die Farbegründlich vermischt.

Schritt 7. Gießen Sie die verdünnte Farbe durch ein Farbsieb in einen zweiten Mischbehälter.

Dieser Schritt ist optional, stellt aber sicher, dass sich kein Schmutz oder Ablagerungen im malen.

Tipp: Testen Sie die Mischung auf einem Reststück, bevor Sie mit der Projekt

Achtung: Beachten Sie die Sicherheitshinweise des Herstellers, die ggf.

mit der Farbe, und verwenden Sie ein wenig gesunden Menschenverstand. Lösungsmittelbasierte Farben und Verdünner/Verdünnungsmittel sind entflammbar, halten Sie sie daher von offenen Flammen fern.

Verwenden Sie lösemittelhaltige Farben in einem gut belüfteten Bereich und tragen Sie ggf. eine Atemschutzmaske erforderlich.

G. SO REINIGEN SIE EINE AIRBRUSH

1. Entleeren Sie das Glas und reinigen Sie es mit Lösungsmittel.
2. Schalten Sie den Kompressor ein und schließen Sie die Airbrush an.
3. Füllen Sie den Becher mit Wasser oder Lösungsmittel und blockieren Sie dann die Nadelabdeckung mit einem Finger und drücken Sie den Bedienhebel. Die Luft strömt zurück in die Düse um die in der Airbrush verbliebenen Farben zu reinigen.
4. Trennen Sie die Airbrush vom Kompressor.
5. Entfernen Sie Düse und Nadel und legen Sie sie in Lösungsmittel, bis sie sauber sind. Verwenden Sie eine alte Zahnbürste und Zahnstocher, um die gesamte Farbe zu entfernen.
   ACHTUNG: Die Airbrush nicht eintauchen.
   Hinweis: Verwenden Sie zum Reinigen der Düse keine Metallgegenstände, um eine Beschädigung der Wenn die Nadel verbogen ist, lassen Sie sie von einem qualifizierten Techniker austauschen.

6. Wischen Sie das Gehäuse der Airbrush mit Lösungsmittel ab.

7. Ölen Sie die Airbrush nach der Reinigung. Ein silikonfreies Öl oder ein leichtes Schmiermittel kann vor der Lagerung auf Gewindeverbindungen angewendet werden.

H. INSPEKTION UND WARTUNG

Kompressor

Hinweis: Diese Verfahren sind zusätzlich zu den regelmäßigen Kontrollen und

Wartung für den Betrieb des Kompressors und anderer luftbetriebener

Werkzeuge.

1. Überprüfen Sie VOR JEDEM GEBRAUCH den allgemeinen Zustand des Kompressors.

Überprüfen Sie:

- dass die Schrauben

locker sind, – dass bewegliche Teile falsch ausgerichtet oder verbogen

sind, – dass der Luftzufuhrschlauch

beschädigt ist, – dass Teile gerissen oder

gebrochen sind, – dass alle anderen Zustände vorliegen, die den sicheren Betrieb beeinträchtigen könnten.

2. NACH JEDEM GEBRAUCH

a. Lassen Sie das Wasser aus dem Siphon ab.
- Lassen Sie bei laufendem Kompressor die Feuchtigkeit ab, indem Sie die Mutter lösen Unterseite des Ablassventils. Die Feuchtigkeit wird herausgedrückt.
- Schalten Sie den Kompressor aus und trennen Sie ihn von der Stromquelle.
- Schließen Sie das Ablassventil.
b. Wischen Sie den Kompressor mit einem sauberen Tuch ab.

Airbrush

Hinweis: Diese Verfahren sind zusätzlich zu den regelmäßigen Kontrollen und

Wartung für den Betrieb des Kompressors und anderer luftbetriebener

Werkzeuge.

1. Überprüfen Sie vor dem ersten Gebrauch den allgemeinen Zustand des Werkzeugs.

für:

- verbogene Nadeln,

- lose Schrauben, -

Fehlausrichtung oder Verbiegung beweglicher Teile, -

verstopfte Düse,

• gerissene oder gebrochene Teile,
• jeder andere Zustand, der den sicheren Betrieb beeinträchtigen könnte.

2. Reinigen Sie die Airbrush nach jedem Gebrauch wie folgt

Anweisungen.

I. FEHLERSUCHE

Airbrush

Problem	Mögliche Ursachen	Mögliche Lösungen
Schlechte Farbzerstäubung	1. Niedriger Lackstand.2. Farbe nicht richtig verdünnt. 3. Düse verstopft.4. Lose/beschädigte Nadel.	1. Füllen Sie die Airbrush mit Farbe auf.2. Farbe verdünnen.3. Düse reinigen.4. Nadel einstellen oder ersetzen.
Sprüht nicht	Kein Druck auf die Airbrush.	Überprüfen Sie die Luftschläuche.
Übersprühen (Farbspritzen Weiter als beabsichtigt)	1. Falsche Anwendungsgeschwindigkeit.2. Unangemessener Abstand von Werkstück.	1. Bewegen Sie sich mäßig und parallel zum Thema.2. Stellen Sie den Abstand von der beabsichtigtes Objekt.
Düsenleckage	1. Düse verschmutzt.2. Düse abgenutzt oder beschädigt.	1. Reinigen Sie die Düse.2. Ersetzen Sie die Düse und/oder Nadel.
Luftleck aus der Düse	1. Luftventil/Sitz verschmutzt.2. Klebriges Luftventil.3. Beschädigte Luftventilfeder.4. Luftventil/Sitz abgenutzt/beschädigt.	1. Reinigen Sie das Luftventil/den Luftsitz.2. Schmieren Sie das Luftventil/den Luftsitz.3. Ersetzen Sie die Luftventilfeder.4. Ersetzen Sie das Luftventil.
Befolgen Sie bei der Diagnose oder Wartung des Werkzeugs sämtliche Sicherheitsvorkehrungen.Trennen Sie die Luftzufuhr, bevor Sie Wartungsarbeiten am Werkzeug durchführen.

Kompressor

Problem	Mögliche Ursachen	Mögliche Lösungen
Der Motor funktioniert nicht.	1. Kein Strom.2. Beschädigtes Netzkabel.3. Die elektrische Verkabelung innerhalb des Das Gerät ist defekt.4. Der Netzschalter ist defekt.	1. Stecken Sie das Netzkabel in eine funktionierende, geerdete Steckdose.2. Qualifizierter ServiceLassen Sie das Netzkabel von einem Techniker austauschen.3. Qualifizierter ServiceTechniker - Ersetzen Sie die elektrische Verkabelung.4. Qualifizierter ServiceTechniker - Bringen Sie den Netzschalter wieder an.
Der Motor läuft, aber esMacht unregelmäßige oder klopfende Geräusche.	1. Das Lager ist locker oder beschädigt. 2. Die Schrauben im Pleuelstange sind lose.	1. Qualifizierter ServiceLassen Sie das Lager von einem Techniker austauschen.2. Die Schrauben festziehen oder ersetzen sie bei Bedarf.
Zu geringer Druck beim Sprühen oder Lackieren.	1. Lose Luftanschlüsse.2. Der Luftschlauch ist beschädigt.3. Die Schrauben am Zylinderdeckel sind locker.	1. Alle Luftanschlüsse prüfen und ggf.festziehen.2. Ersetzen Sie den Luftschlauch.3. Ziehen Sie die Schrauben fest.
Schlechtes Sprühmuster.	1. Lose Luftanschlüsse.2. Die Farbe ist zu dick.3. Die Airbrush-Düse ist verstopft oder schmutzig.	1. Alle Luftanschlüsse prüfen und ggf. festziehen.2. Farbverdünner hinzufügen und mischen gründlich.3. Düse reinigen oder austauschen.
Motor läuft einwandfrei, aber kein Luftdruck oder Luftmangel Lieferung.	1. Die Ventilplatte ist locker oder nicht an ihrem Platz.2. Der Sicherungsring ist beschädigt nach übermäßiger Nutzung bei hohen Druck.	1. Öffnen Sie die Frontabdeckung und Stellen Sie sicher, dass sich die Ventilplatte in der richtige Position. Ziehen Sie die Schrauben fest wenn nötig.2. Qualifizierter ServiceLassen Sie den Sicherungsring von einem Techniker ersetze

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.
