GEBRUIKSAANWIJZING TC-20B Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

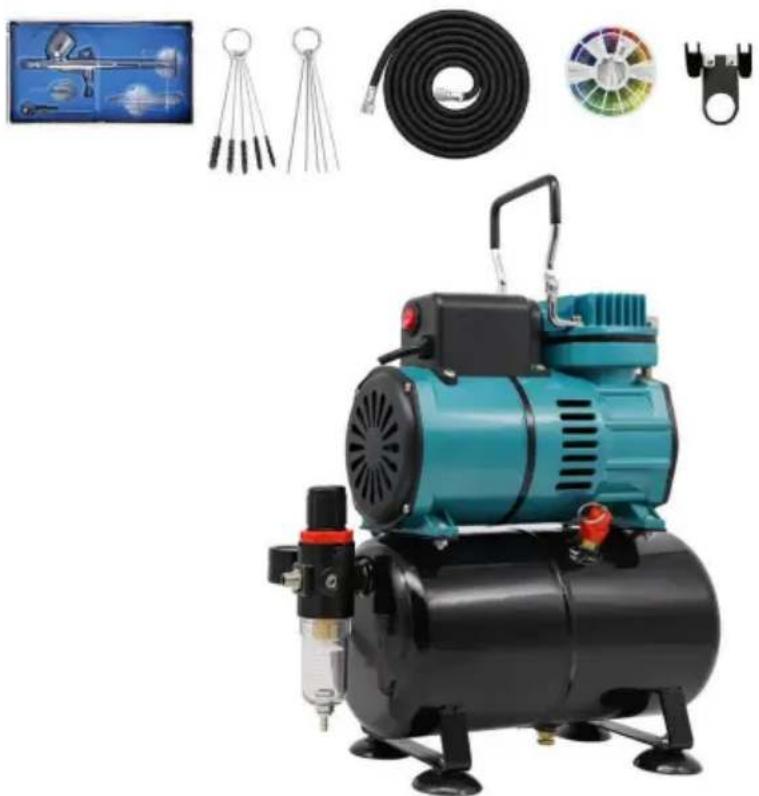

Airbrush-set

Model: TC-20B

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.
	Waarschuwing: draag altijd een stofmasker wanneer u dit product gebruikt.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, brand of elektrocutie, volg altijd de getoonde aanbeveling onderstaand.
	Alleen voor gebruik binnenshuis
	CORRECTE VERWIJDERING Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een kliko-afvalbak doorkruist geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd als zodanig mag niet bij het normale huisvuil worden gegooid, maar moet naar een inzamelpunt gebracht voor recycling van elektrische en elektronische apparaten apparaten.

INSTRUCTIES

Hartelijk dank dat u voor deze Airbrush Set hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen behaalt u de best mogelijke resultaten.

De in deze catalogus vermelde producten kunnen qua kleur afwijken van de werkelijke kleur. item.

WAARSCHUWING:

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht,

en vrij van afleidingen.

1. Alleen gebruiken zoals bedoeld.
2. Dit is geen speelgoed en mag niet door kinderen worden gebruikt.
3. Maak de Airbrush DIRECT na gebruik schoon. Te laat of onvoldoende schoonmaken kan de Airbrush permanent verstoppen.

A. KENMERKEN

-Twee koelventilatoren kunnen een langdurige continue werking bereiken zonder oververhitting, bescherming van de luchtpomp. Veel veiliger, thermisch beschermd!

- Zuigertype, olievrij

-Het kan beginnen met druk, continu werken, krachtig.

-Veel veiliger, thermisch beschermd!

·Laag geluidsniveau

-Auto Stop-functie: stopt bij 4BAR, start automatisch bij 3BAR.

-Drukregelbaar.

B. SPECIFICATIES

Amerikaanse specificaties:Model: TC-20BSpanning: 120VFrequentie: 60HzVermogen: 1/6 pkLuchtstroom: 23-25 L/MINCapaciteit van de luchttank: 3,5 LAfmeting van het mondstuk: 0,3 mmInhoud van de beker: 9ML

Specificaties VK/EU/AU:Model: TC-20BSpanning: 220-240VFrequentie: 50HzVermogen: 1/6 pkLuchtstroom: 23-25 L/MINCapaciteit van de luchttank: 3,5 LAfmeting van het mondstuk: 0,3 mmInhoud van de beker: 9ML

C. VEILIGHEID

1. Gebruik de compressor niet voor andere doeleinden dan waarvoor hij is bedoeld. ontworpen voor.

2. Verwerk geen andere vloeistoffen dan lucht.

3. Gebruik de compressor niet in explosieve atmosferen, zoals in de aanwezigheid van ontylambare vloeistoffen, gassen of stof.

4. Zorg er altijd voor dat het apparaat losgekoppeld is van het elektriciteitsnet voordat u het gebruikt. het uitvoeren van service, onderhoud of reiniging.

5. Stel dit apparaat niet bloot aan regen of vocht.

6. Laat kinderen en andere ongetrainde personen het apparaat niet gebruiken of ermee spelen, compressor.

CAUTION

1. Om het risico op verbranding te voorkomen, moet u zich ervan bewust zijn dat na langdurig gebruik van de compressor, sommige onderdelen kunnen erg heet zijn. Laat de compressor afkoelen naar beneden voordat u het aanraakt.

2. Laat de compressor niet onbeheerd achter terwijl deze draait.

D. INSTALLATIE

1. Controleer de compressor nadat u deze uit de verpakking hebt gehaald.

zorgvuldig op eventuele schade als gevolg van de verzending.

1. Installeer de compressor op een vlakke ondergrond in een droge ruimte van geschikte grootte met goede ventilatie, waar de temperatuur waarschijnlijk niet boven de 34 graden Celsius uitkomt graden Fahrenheit (35 graden Celsius).

2. Steek het netsnoer in een geaard stopcontact. Zorg ervoor dat de elektrische leiding de classificatie geschikt is voor het apparaat (raadpleeg het gegevenslabel), dat de elektrische lijn is beschermd en voorzien van de grondlijn.

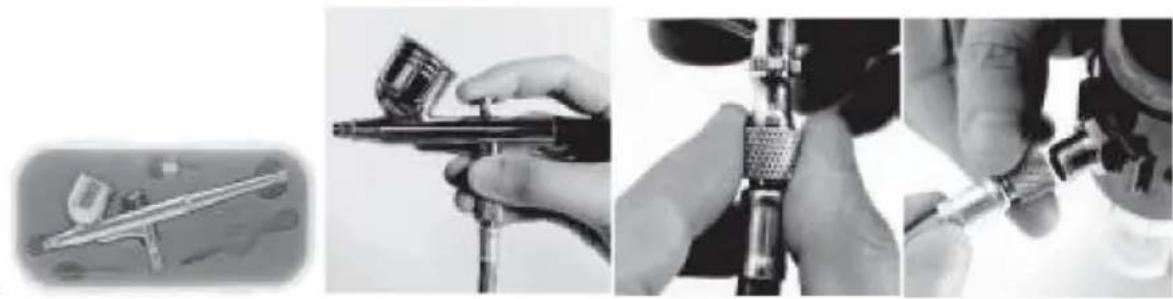

3. Sluit het ene uiteinde van de luchtslang aan op de luchtuitlaat van de compressor.

1. Zet de compressor aan.
2. Vul de beker met de vloeistof nadat u deze voldoende hebt verdund.
3. Druk op de trekker van de airbrush om lucht uit het mondstuk te laten ontsnappen.

Trek langzaam en voorzichtig aan de trekker om de verf uit de verf te halen.

naald. De lucht zal de verf vernevelen en een fijne spray creëren.

1. Blijf de trekker langzaam terugbewegen om de gewenste consistentie te bereiken behoefte aan uw spuittechniek.

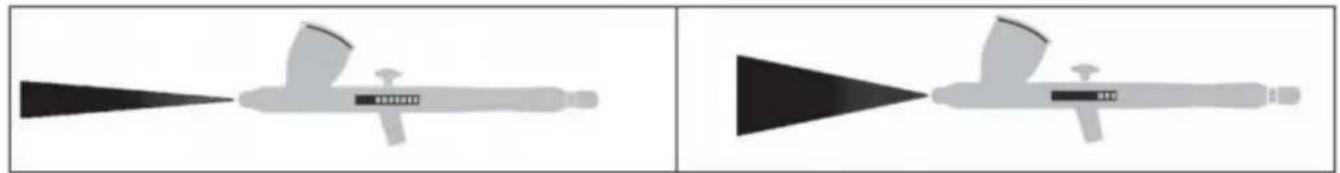

1. Het spuitpatroon is in overeenstemming met de afstand tussen een werkstuk oppervlak en airbrush. Houd de afstand van het werkstuk op ongeveer 3" tot 5", afhankelijk van de luchtstroom en het type verf. Voor zeer delicaat werk, u kan de afstand tot het werkstuk tot 2,54 cm verkleinen.

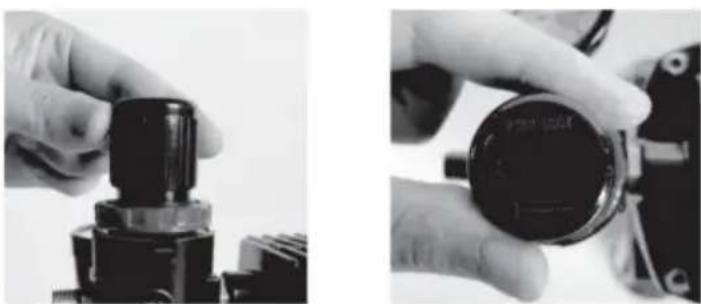

Als u een kleinere druk en een zachtere luchtstroom nodig hebt, kunt u de uitlaatluchtdruk op de drukregelaar wanneer de compressor op de

automatische stop (klok op 4 bar). Bediening via afbeelding, drukinstellingsbereik van 4-0Bar.

1. Om te voorkomen dat er verf ophoopt, begint u met het bewegen van de airbrush voordat u op de knop drukt.

trekker. Wanneer u klaar bent met de slag, laat u de trekker los terwijl u nog steeds beweegt de airbrush. Dit zal een gladdere afwerking opleveren. Blijf bewegen de airbrush tijdens het spuiten. Als de airbrush zelfs maar even stopt tijdens het spuiten, kan e verf ophopen en langs het werkstuk lopen.

1. Wanneer u klaar bent met het gebruik van de compressor, schakelt u de aan/uit-schakelaar uit. Laat alle resterende lucht. Luchtslangkoppelingen en compressorbehuizing kunnen heet worden. Laat Laat de koppelingen afkoelen voordat u ze loskoppelt, of draag handschoenen om brandwonden te voorkomen.
2. Voer onderhoud uit aan de compressor volgens de instructies op de volgende pagina's.
3. Maak de airbrush DIRECT na ELK gebruik grondig schoon volgens de instructies op de volgende pagina's.

Let op: Gebruik de compressor niet langer dan 20 minuten achter elkaar.

minuten. Laat de compressor 15 minuten afkoelen na

elke 20 minuten werkcyclus. De motor is uitgerust met een thermische beschermer met automatische reset.

F. HOE PANIT TE MENGEN VOOR AIRBRUSH

Waarschuwing: De airbrush moet gevuld worden met speciale verf en verdund dienovereenkomstig. Gebruik geen normale verf zoals lak en nagellak direct, of de nozzle zal geblokkeerd zijn en kan niet meer gebruikt worden. De meeste verven ontworpen voor airbrushes hoeven niet verdund te worden. En andere verf moet gemengd met thinner/reducer. Elk type verf vereist een specifieke verdunner/verdunner. Wij adviseren om de verf te verdunnen volgens de instructies van de fabrikant. instructies en meng grondig. Of raadpleeg de volgende stappen:

Stap 1. Kies je verf. Verschillende projecten vragen om verschillende verf, dus de juiste verf voor de klus selecteren.

Stap 2. Zorg dat de verdunner/verdunner past bij uw verf.

U kunt één of meerdere van de volgend bij het uitdunnen Airbrushverf op waterbasis:	• De gefabriceerde reductor (Op waterbasis) • Gedestilleerd water (maar gebruik niet te veel) • Airbrush-acrylmedium (ether alleen, of in combinatie met de andere hierboven genoemde)
U kunt een van de volgende gebruiken bij het verdunnen van oplosmiddelhoudende airbrushverf:	•De gefabriceerde reductor(Oplosmiddelgebaseerd)•Minerale dranken•Lakverdunner

Tip: Waterverf, tempera en acrylverf kunnen meestal verdund worden met gedestilleerd water. Emailverf is op oplosmiddelbasis en wordt over het algemeen verdund met minerale terpentine. Lakverven zijn oplosmiddelhoudend en worden verdund met lakverdunner.

Stap 3. Giet de benodigde hoeveelheid verf in een mengbeker.

Stap 4. Bepaal de mengverhouding. De verhouding van thinner tot verf is afhankelijk van het merk verf en het oppervlak dat u schildert. De meeste verven hebben verdunningsinstructies op het blik, inclusief de aanbevolen verdunner en verdunningsverhouding.

Stap 5. Voeg de juiste verhouding verdunner toe aan de hoeveelheid verf in het mengvat beker. Als de verf die u gebruikt geen instructies heeft, moet u over het algemeen beginnen met een verhouding van twee delen verf op één dunner deel. Als de

De verf is nog steeds te dik, voeg meer verdunner toe totdat u de gewenste dikte bereikt consistentie. Als de verf daarentegen te dun is, voeg dan meer verf toe om deze dikker te maken omhoog. Verdun de verf vervolgens tot een waterige consistentie, totdat het vloeit als melk.

Stap 6. Roer het mengsel langzaam met een roerstok totdat de verf is opgelost. grondig gemengd.

Stap 7. Giet de verdunde verf door een verfzeef in een tweede mengbeker. beker. Deze stap is optioneel, maar zorgt ervoor dat er geen vuil of gruis in de verf.

Tip: Test het mengsel op een stukje restmateriaal voordat u begint met uw project

Waarschuwing: Volg de veiligheidsinstructies van de fabrikant die mogelijk van toepassing zijn. bij de verf inbegrepen, en gebruik een beetje gezond verstand. Oplosmiddel gebaseerd Verven en verdunners/verdunners zijn brandbaar, dus houd ze uit de buurt van open vuur. vlammen. Gebruik oplosmiddelhoudende verf in een goed geventileerde ruimte en draag een indien nodig een beademingsapparaat.

Stap 5. Voeg de juiste verhouding verdunner toe aan de hoeveelheid verf in het mengvat

beker. Als de verf die u gebruikt geen instructies heeft, moet u over het algemeen beginnen met een verhouding van twee delen verf op één dunner deel. Als de

De verf is nog steeds te dik, voeg meer verdunner toe totdat u de gewenste dikte bereikt.

gewenste consistentie. Als de verf daarentegen te dun is, voeg dan meer verf toe

Maak het dikker. Verdun de verf vervolgens tot een waterige consistentie, totdat het vloeit als melk.

Stap 6. Roer het mengsel langzaam met een roerstok totdat de verf is opgelost. grondig gemengd.

Stap 7. Giet de verdunde verf door een verfzeef in een tweede mengkom.

beker. Deze stap is optioneel, maar zorgt ervoor dat er geen vuil of gruis in de verf.

Tip: Test het mengsel op een stukje restmateriaal voordat u begint met uw project

Waarschuwing: Volg de veiligheidsinstructies van de fabrikant die mogelijk zijn meegeleverd met de verf, en gebruik een beetje gezond verstand. Oplosmiddelhoudende verven en

Verdunners/verdunners zijn brandbaar. Houd ze daarom uit de buurt van open vuur.

Gebruik oplosmiddelhoudende verf in een goed geventileerde ruimte en draag indien nodig een ademhalingsmasker. nodig.

G. HOE JE EEN AIRBRUSH SCHOONMAAKT

1. Maak de pot leeg en maak hem schoon met oplosmiddel.
2. Zet de compressor aan en sluit de airbrush aan.

3. Vul de beker opnieuw met water of oplosmiddel en blokkeer vervolgens de naaldkap met een vinger en druk op de bedieningshendel. De lucht stroomt terug in het mondstuk
   om de verfresten in de airbrush te reinigen.

4. Koppel de airbrush los van de compressor.

5. Verwijder het mondstuk en de naald en laat ze weken in oplosmiddel tot ze schoon zijn.

Gebruik een oude tandenborstel en tandenstokers om eventuele verf te verwijderen.

LET OP: Dompel de airbrush niet onder in water.

Let op: Gebruik geen metalen voorwerpen om het mondstuk schoon te maken om schade aan het mondstuk te voorkomen.

passages. Als de naald verbogen is, laat deze dan vervangen door een gekwalificeerde technicus.

1. Veeg de behuizing van de airbrush schoon met oplosmiddel.

2. Smeer de airbrush na het schoonmaken. Een niet-siliconen olie of een licht smeermiddel Kan worden gebruikt op schroefdraadverbindingen voordat deze worden opgeslagen.

H. INSPECTIE EN ONDERHOUD

Compressor

Let op: Deze procedures zijn een aanvulling op de reguliere controles en

onderhoud dat nodig is om de compressor en andere luchtbediende apparaten te laten werken

hulpmiddelen.

1. Controleer vóór elk gebruik de algemene staat van de compressor.

Controleer op:

- losse schroeven, -

verkeerde uitlijning of verbuiging van bewegende onderdelen,

- beschadigde luchttoevoerslang, -

gebarsten of gebroken onderdelen, -

andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden.

2. NA ELK GEBRUIK

a. Laat de waterafscheider leeglopen.

- Laat het vocht weglopen terwijl de compressor draait door de moer los te draaien onderkant van de afvoerklep. Het vocht wordt eruit geperst.

- Schakel de compressor uit en koppel deze los van de stroombron.

- Sluit de aftapkraan.

b. Veeg de compressor af met een schone doek.

Airbrush

Let op: Deze procedures zijn een aanvulling op de reguliere controles en

onderhoud dat nodig is om de compressor en andere luchtbediende apparaten te laten werken hulpmiddelen.

1. Controleer de algemene staat van het gereedschap VOORDAT U HET EYERY GEBRUIKT. voor:

- kromme naalden, -

losse schroeven, -

verkeerde uitlijning of verbuiging van bewegende delen, -

verstopte spuitmond,

- gebarsten of gebroken

onderdelen, - elke andere toestand die de veilige werking ervan kan beïnvloeden.

1. Reinig de airbrush NA ELK GEBRUIK volgens de volgende instructies:

instructies.

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Slechte verfverneveling	1. Laag verfniveau.2. Verf niet goed verdund. 3.Verstopte sproeier.4. Losse/beschadigde naald.	1. Vul de airbrush opnieuw met verf.2. Verdun de verf.3. Reinig het mondstuk.4. Pas de naald aan of vervang deze.
Zal niet spuiten	Geen druk op de airbrush.	Controleer de luchtslangen.
Overspray (Verfspuiten)Verder dan bedoeld)	1. Onjuiste applicatiesnelheid.2. Onjuiste afstand van Werkstuk.	1. Beweeg gematigd en parallel naar het onderwerp.2. Pas de afstand aan vanaf de bedoeld object.
Lekkage van de sproeier	1. Vuile sproeier.2. Versleten of beschadigd mondstuk.	1. Maak het mondstuk schoon.2. Vervang het mondstuk en/of de naald.
Lucht lekt uit het mondstuk	1. Vuile luchtklep/zitting.2. Klevende luchtklep.3. Beschadigde luchtventielveer.4. Versleten/beschadigde luchtklep/zitting.	1. Maak het luchtventiel/de luchtzitting schoon.2. Smeer het luchtventiel/de luchtzitting.3. Vervang de luchtventielveer.4. Plaats het luchtventiel terug.
Neem alle veiligheidsmaatregelen in acht wanneer u het gereedschap diagnosticeert of onderhoudt.Koppel de luchttoevoer los voordat u onderhoud aan het gereedschap uitvoert.

Compressor

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
De motor werkt niet.	1. Geen elektriciteit.2. Beschadigd netsnoer.3. De elektrische bedrading binnen de Apparaat is defect.4. De aan/uit-schakelaar is defect.	1. Sluit het netsnoer aan op een werkend, geaard stopcontact.2. Zorg voor een gekwalificeerde service Laat een technicus het netsnoer vervangen.3. Zorg voor een gekwalificeerde service technicus - vervang de elektrische bedrading.4. Zorg voor een gekwalificeerde service technicus- plaats de aan/uit-schakelaar.
De motor draait, maar hij Maakt onregelmatig of kloppend Geluiden.	1. Het lager zit los of is beschadigd.2. De schroeven in de verbindingsstangen zitten los.	1. Zorg voor een gekwalificeerde service technicus het lager vervangen.2. Draai de schroeven vast of vervang ze indien nodig.
Onvoldoende druk tijdens het spuiten of schilderen.	1. Losse luchtaansluiting(en).2. De luchtslang is beschadigd.3. De schroeven op het cilinderdeksel zitten los.	1. Controleer alle luchtaansluitingen en draai ze indien nodig vast.2. Vervang de luchtslang.3. Draai de schroeven vast.
Slecht spuitpatroon.	1. Losse luchtaansluiting(en).2. De verf is te dik.3. De airbrush-spuitmond is verstopt of vuil.	1. Controleer alle luchtaansluitingen en draai ze indien nodig vast.2. Voeg verfverdunner toe en meng diepgaand.3. Reinig of vervang het mondstuk.
Motor loopt goed, maar nee Luchtdruk of gebrek aan lucht Levering.	1. De klepplaat zit los of is niet op zijn plaats.2. De borgring is beschadigd na overmatig gebruik op hoge druk.	1. Open de voorklep en maak zorg ervoor dat de klepplaat in de juiste positie. Draai de schroeven vast indien nodig.2. Zorg voor een gekwalificeerde service technicus de borgring vervangen.
