ZK-RY-07 - Tente Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîte de studio d'éclairage LED pliable (tente de studio)
Marque	Vevor
Modèle	ZK-RY-07
Dimensions du studio	80 x 80 x 80 cm (cube)
Alimentation	AC 110-240 V, 50/60 Hz
Puissance	2 à 80 W réglable
Éclairement	50 à 10 000 lux
Température de couleur	5600 K
Indice de rendu des couleurs (IRC)	≥ 95
Nombre de panneaux LED	3
Toiles de fond incluses	5 toiles de couleur + 1 fond doux
Contenu du colis	Tente de studio, sac de transport, 10 pièces d'angle, 3 panneaux LED, alimentation, 12 tubes de cadre, 5 toiles de fond, 1 fond doux, notice
Fonctions principales	Éclairage LED à luminosité réglable, diffusion de lumière, idéal pour la photographie de produits
Réglage de la luminosité	Variateur rotatif (marche/arrêt et intensité)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs.
Sécurité	Ne pas regarder directement les LED allumées. Utiliser uniquement l'adaptateur secteur fourni. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Pièces disponibles sur demande via le support Vevor (www.vevor.com/support)
Normes	Conforme FCC Partie 15, directive européenne 2012/19/CE (DEEE)
Garantie	Consultez le certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - ZK-RY-07 Vevor

Comment assembler le cadre de la tente ?

Insérez les 12 tubes de cadre dans les 8 pièces d'angle pour former un cube. Assurez-vous que chaque tube est bien enfoncé dans la partie la plus intérieure des pièces d'angle. Voir les figures 1 à 3 de la notice.

Comment installer la tente sur le cadre ?

Étalez la tente en distinguant l'intérieur argenté et l'extérieur noir. Placez le support au milieu de la toile, puis recouvrez le cadre en veillant à ce que le support soit bien positionné. Fermez ensuite les fermetures éclair en commençant par le bas du dos. Reportez-vous aux figures 4 à 7.

Comment monter les panneaux lumineux LED ?

Utilisez les pièces en forme de T pour clipser chaque panneau LED sur un tube du cadre. Ajustez l'angle comme souhaité. Passez le cordon d'alimentation par le petit trou sur le côté supérieur droit de la tente, puis connectez les panneaux à l'alimentation. Voir figures 8 à 10.

Comment régler la luminosité des LED ?

Utilisez le variateur rotatif sur le cordon d'alimentation. Tournez dans le sens des aiguilles d'une montre pour augmenter la luminosité (jusqu'à 80 W) et dans le sens inverse pour diminuer ou éteindre. Ne regardez pas directement les LED allumées.

Que faire si la lumière vacille ?

Causes possibles : utilisation d'un adaptateur non d'origine, température ambiante trop élevée, humidité excessive ou problème d'adaptateur. Vérifiez l'adaptateur et l'environnement. Utilisez uniquement l'adaptateur fourni.

Comment changer la toile de fond ?

Choisissez une toile de fond parmi les 5 couleurs incluses. Retirez le film protecteur Velcro, puis placez la toile sous le tube du cadre pour la maintenir. Vous pouvez aussi utiliser le fond doux en le clipant sur le cadre ou en le drapant sur les LED pour diffuser la lumière.

Quelle est la température de couleur des LED ?

La température de couleur est de 5600 K (lumière du jour). L'indice de rendu des couleurs est ≥ 95, ce qui garantit des couleurs naturelles.

Puis utiliser un adaptateur différent ?

Non, utilisez exclusivement l'adaptateur secteur fourni. Un adaptateur non conforme pourrait endommager les LED ou provoquer un incendie.

Comment nettoyer la tente et les accessoires ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. Pour les toiles, un nettoyage doux à l'eau tiède et au savon doux est possible, mais laissez sécher complètement avant de ranger.

Où trouver des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez y demander des pièces détachées.

MODE D'EMPLOI ZK-RY-07 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Boîte de studio d'éclairage annulaire LED pliable

MANUEL DE L'UTILISATEUR

MODÈLE : ZK-RY-07

Nous continuons de nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

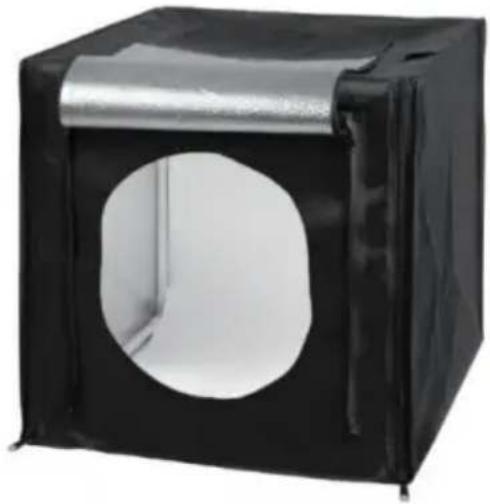

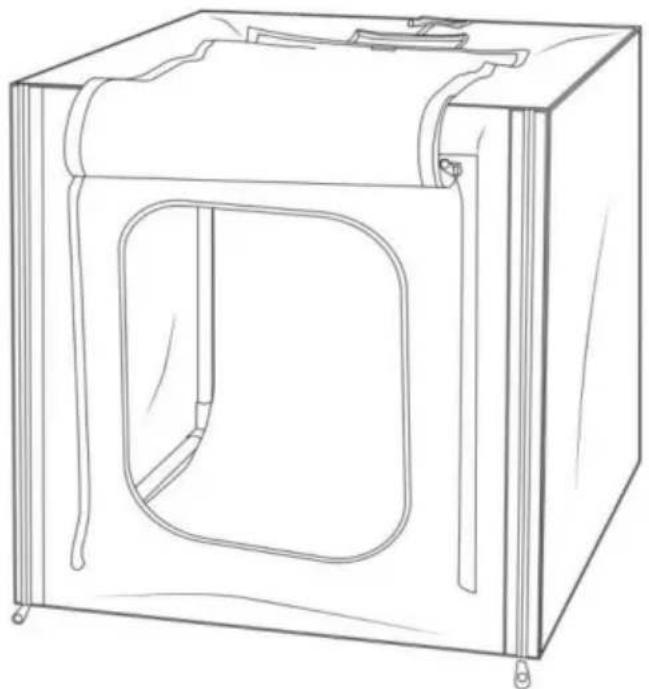

Anneau LED pliable

Coffret studio lumière

MODÈLE:ZK-RY-07

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Merci beaucoup d'avoir choisi Studio Box. Veuillez lire ce manuel avant d'utiliser le produit car il peut contenir des informations que vous ne connaissez pas. Si vous avez des questions, n'hésitez pas à nous envoyer un e-mail via amazone.

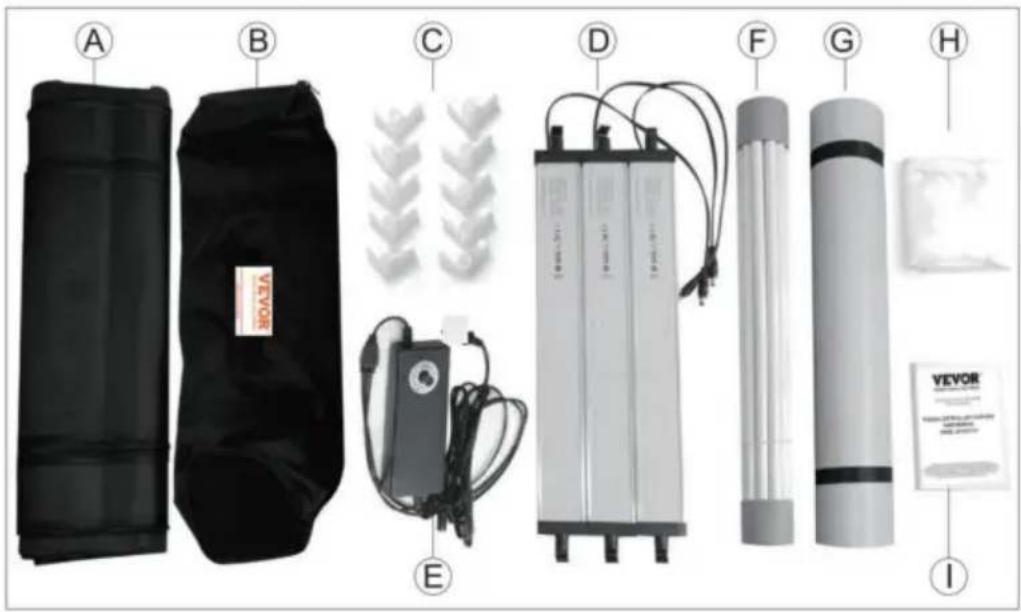

LISTE DES COLIS

A B C D E F G H I VEVOR VEVOR® VEVOR® VEVOR®

A. Tente de studio *1
B. Sac de transport

*1 C. Pièces d'angle *10
D. Panneau lumineux LED
*3 E. Alimentation *1 F.
Tube de cadre *12
G. Toile de fond *5
H. Fond doux *1
I. Instructions *1

ASSEMBLAGE DE LA BOÎTE DE STUDIO

A. Assemblage du cadre :

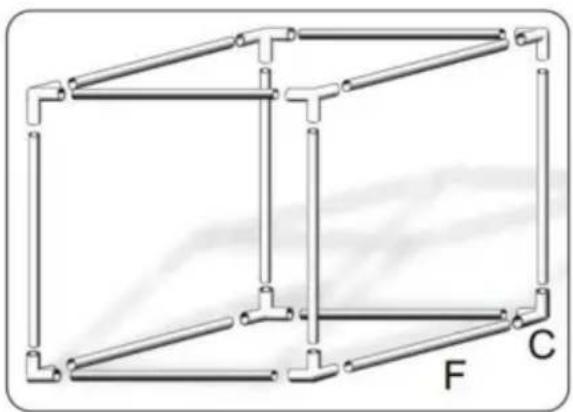

(1) Utilisez 12 tubes de cadre (F) et 8 pièces de coin (C) comme indiqué sur la figure 1 pour assembler la boîte de studio.

(2) Assurez-vous que tous les tubes du cadre sont complètement insérés dans le coin. pièces car cela sera essentiel pour que la tente du studio s'adapte correctement au cadre. Voir la figure 2.

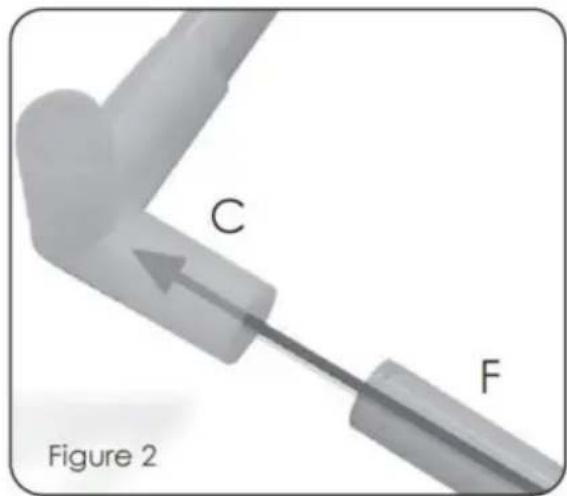

Remarque : F doit être installé dans la partie la plus intérieure du C. Si l'installation n'est pas en place, la tente ne rentrera pas dans le support lors de l'assemblage.

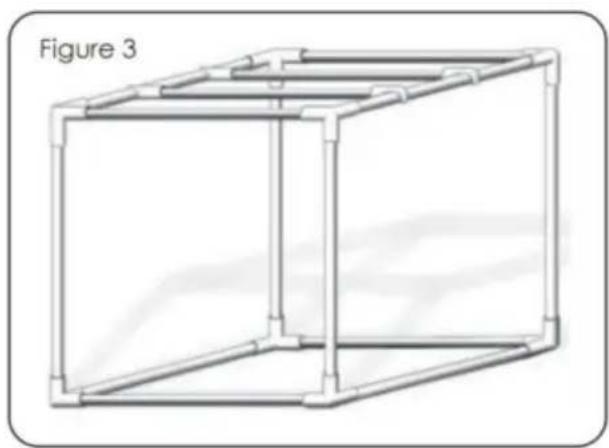

(3) Lorsque le cadre est terminé, il devrait ressembler à la figure 3. Il est maintenant prêt à être recouvert de la tente.

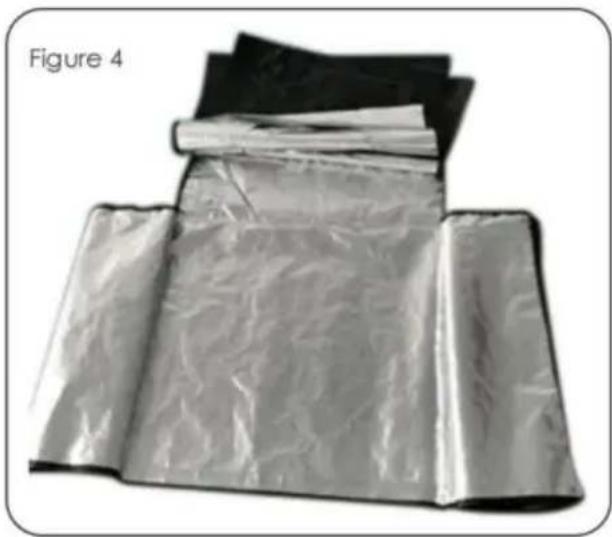

(1) Sortez la tente du sac et étalez-la, vous pourrez alors clairement voir et distinguer l'avant et l'arrière, la gauche et la droite, ainsi que les parties supérieure et inférieure de la tente. Mais je dois vous le rappeler : l'intérieur est argenté, l'extérieur est noir. (voir Figure 4).

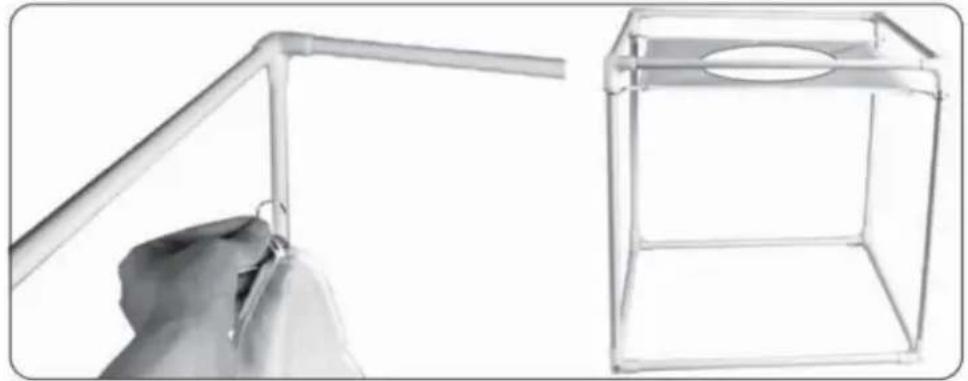

(2) Distinguez la direction du support et placez-le au milieu de la toile de tente (figure 3). Notez que le support doit être coincé au bon endroit, sinon la fermeture éclair ne sera pas tirée. (comme le montre la figure 5 ci-dessous).

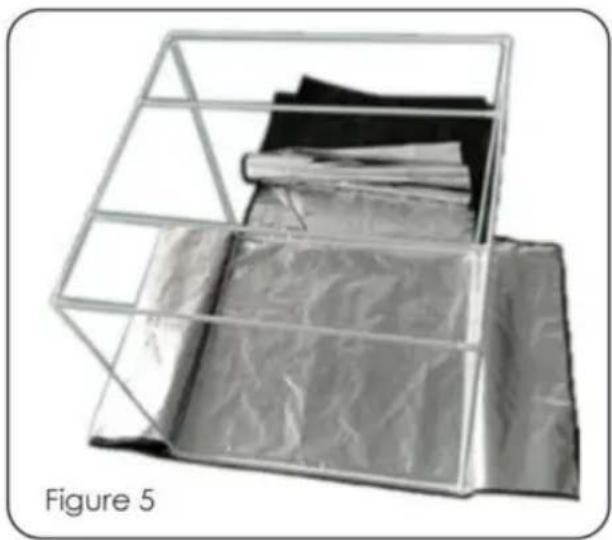

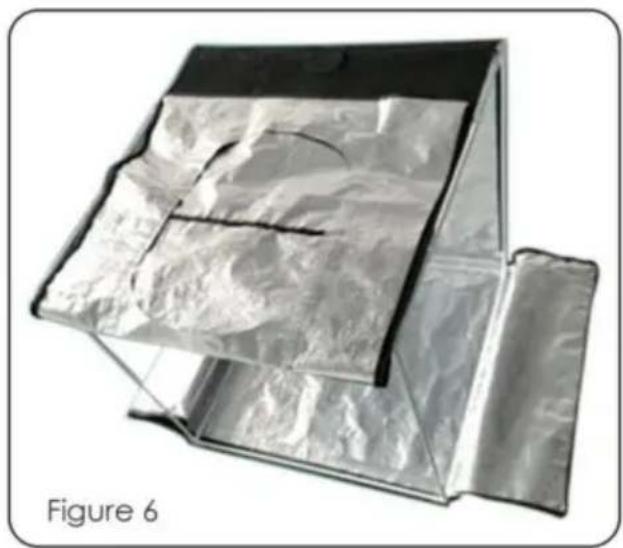

(3)Posez le matériau uniformément et à plat sur les supports (Figure 6).

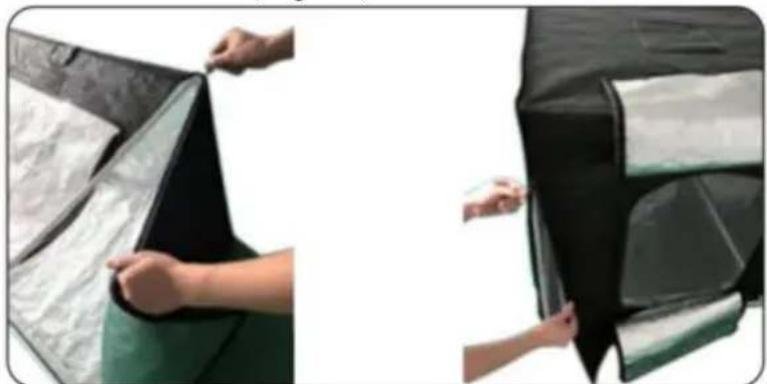

(4) Connectez toutes les surfaces de la tente via une fermeture éclair. La fermeture éclair doit être séparée des côtés gauche et droit, tirez complètement la fermeture éclair depuis le bas du dos (Fig. 7).

C. Assemblage du panneau lumineux LED.

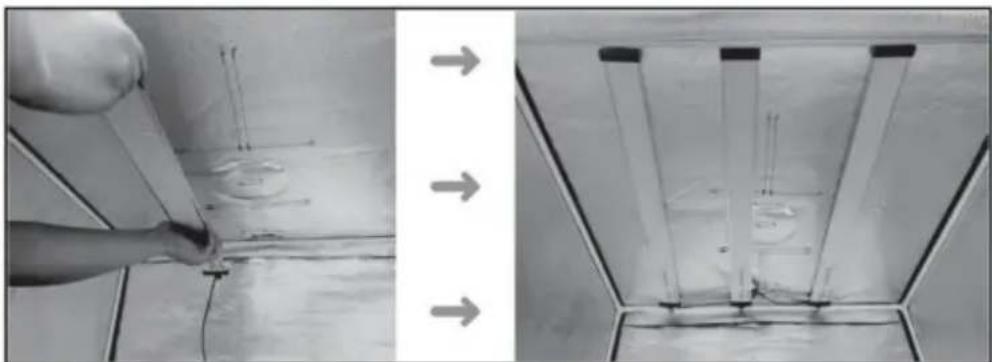

(1) Utilisez deux pièces en forme de T (J) séparément pour les clipser sur la pièce (D), puis fixez-les à la position appropriée du tube (F), vous pourrez alors ajuster l'angle de son éclairage au hasard. Voir la figure 8.

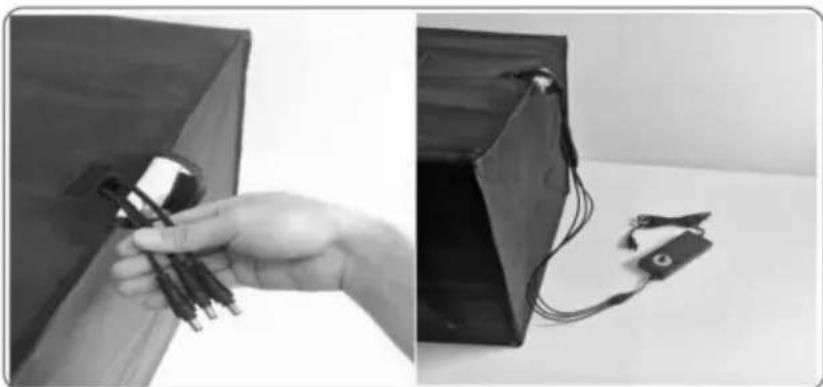

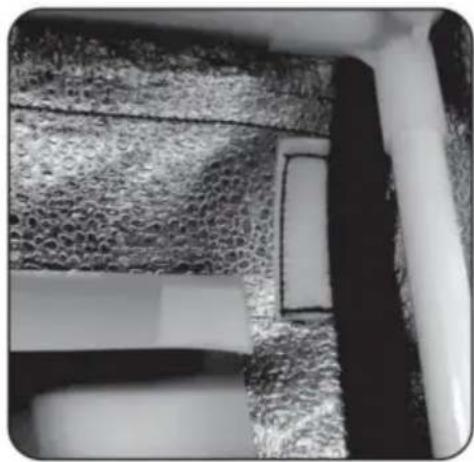

(2) Faites passer le cordon d'alimentation du panneau lumineux LED à travers le petit trou sur le côté supérieur droit de la tente, voir Figure 9. Tirez autant de cordon d'alimentation que possible à travers l'ouverture afin de minimiser la possibilité d'avoir cordon visible sur vos photos.

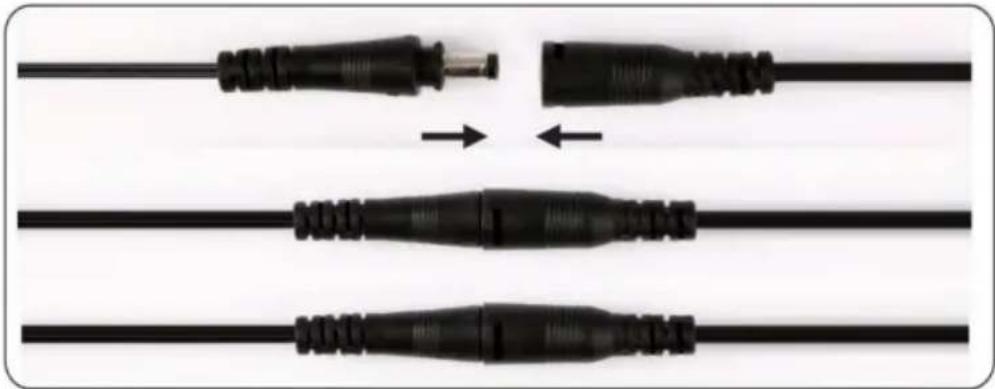

(3) Une fois que les fils sont passés à travers l'ouverture de la tente, il est temps de Connectez-vous à l'alimentation électrique. Connectez les deux panneaux lumineux LED (D) à l'alimentation électrique (E). Assurez-vous que les connecteurs sont complètement en place pour garantir un bon fonctionnement. Voir la figure 10.

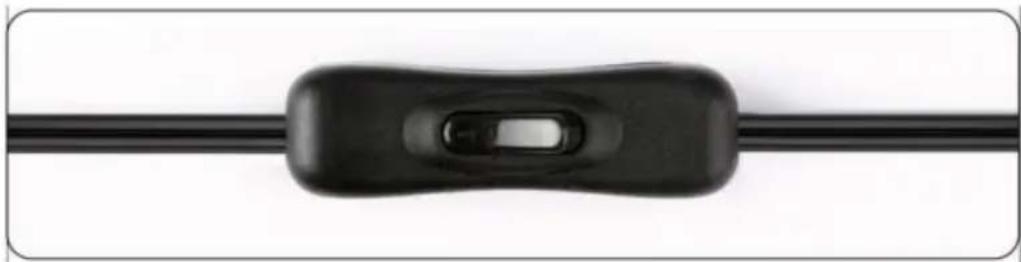

(4) Vous pouvez maintenant brancher le bloc d'alimentation sur une prise de courant. Les lumières sont contrôlées par l'interrupteur ON/OFF sur le cordon d'alimentation. Voir la figure 11.

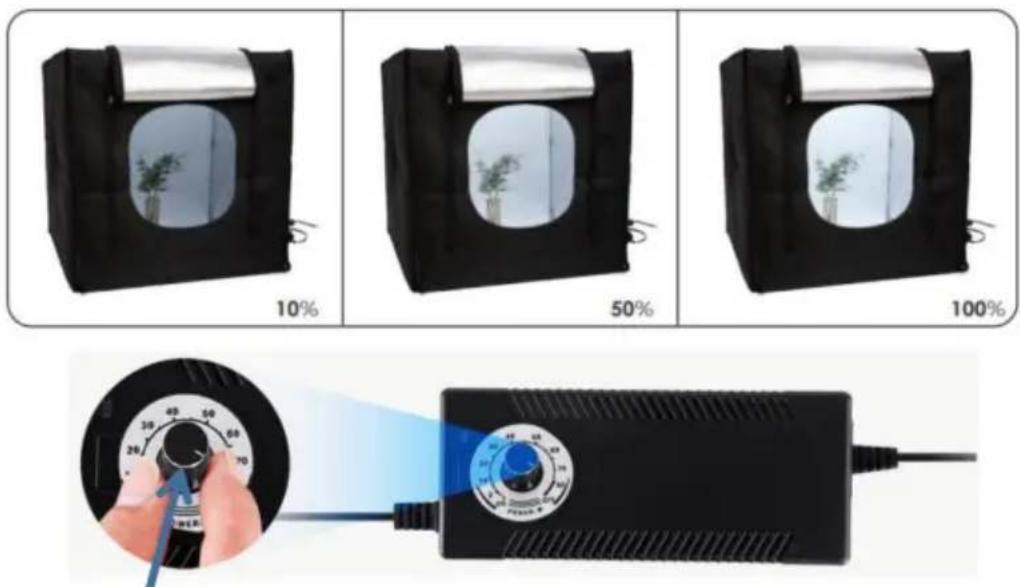

(5) Luminosité réglable : vous pouvez régler la luminosité progressivement et régulièrement avec le variateur, ce qui vous aide à prendre des photos professionnelles et des photos d'objets de petite à grande taille. Figure 12

Interrupteur réglable en luminosité
Figure 12

Interrupteur réglable en luminosité : éteignez la lumière LED en la tournant

dans le sens inverse des aiguilles d'une montre jusqu'à la fin.

Interrupteur réglable en luminosité : tournez dans le sens des aiguilles d'une montre jusqu'à fin pour une luminosité maximale.

Attention : Les panneaux lumineux sont très lumineux. Ne regardez pas directement le panneau lumineux éclairé pendant une longue période lorsque le panneau lumineux est allumé.

Remarque : L'adaptateur secteur d'usine doit être utilisé si vous utilisez un adaptateur secteur non fabriqué en usine, cela endommagerait la lumière LED ; Dans Dans les cas graves, cela peut provoquer un incendie.

D. Installez la toile de fond.

(1) Le sac contient 3 types de fond de couleur (G). Choisissez un approprié fond du produit, déchirez le film protecteur Velcro. Voir la figure 13.

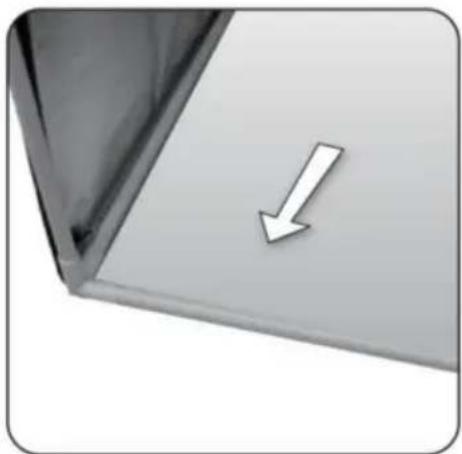

(2) Placez la toile de fond sous le tube du cadre pour la maintenir en place (Figure 14).

E : Utilisation de votre Studio Box.

Votre boîte studio est livrée avec un fond doux qui se clipsera sur le cadre tube, vous offrant une option de fond doux, ou s'il est drapé sur les LED, il diffusera la lumière, vous offrant encore plus d'options d'éclairage. Voir la figure 15.

F : La boîte du studio est maintenant complètement assemblée et prête à commencer à prendre des photos!

Entrez l'alimentation	AC110-240V 50/60Hz
Puissance réelle	2-80W réglable
Éclairement	50-10000 ML
Température de couleur	5600K
Indice de rendu des couleurs	≥95
Taille de la visionneuse 32 pieds (80 cm)

QUESTIONS ET RÉPONSES

1. Quelle est la cause de la lumière vacillante ?

un. Si l'adaptateur secteur n'est pas un accessoire d'usine. b. La température ambiante est trop élevée, elle peut avoir dépassé protection contre la température.

c. L'air ambiant est trop humide.

d. Il y a eu un problème avec l'adaptateur secteur.

1. Qu'est-ce qui peut causer une lumière faible ?

un. Réglez le variateur à 80 % de rotation. b. Si l'adaptateur secteur n'est pas un accessoire d'usine. c. S'il y a d'autres sources de lumière à proximité. d. Il y a eu un problème avec l'adaptateur secteur.
