ZK-RY-07 - Tent Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Opvouwbare LED-studioverlichtingsbox (studiotent)
Merk	Vevor
Model	ZK-RY-07
Afmetingen studio	80 x 80 x 80 cm (kubus)
Voeding	AC 110-240 V, 50/60 Hz
Vermogen	2 tot 80 W instelbaar
Verlichtingssterkte	50 tot 10.000 lux
Kleurtemperatuur	5600 K
Kleurweergave-index (CRI)	≥ 95
Aantal LED-panelen	3
Inbegrepen achtergronden	5 gekleurde doeken + 1 zachte achtergrond
Inhoud verpakking	Studiotent, draagtas, 10 hoekstukken, 3 LED-panelen, voeding, 12 framebuizen, 5 achtergronddoeken, 1 zachte achtergrond, handleiding
Belangrijkste functies	Instelbare LED-verlichting, lichtdiffusie, ideaal voor productfotografie
Helderheidsregeling	Draaiende dimmer (aan/uit en intensiteit)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen agressieve chemicaliën.
Veiligheid	Kijk niet rechtstreeks in de brandende LED's. Gebruik uitsluitend de meegeleverde netadapter. Haal de stekker uit het stopcontact voor reiniging.
Onderdelen en repareerbaarheid	Onderdelen op aanvraag verkrijgbaar via Vevor ondersteuning (www.vevor.com/support)
Normen	Voldoet aan FCC deel 15, Europese richtlijn 2012/19/EU (AEEA)
Garantie	Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - ZK-RY-07 Vevor

Hoe monteer ik het frame van de tent?

Steek de 12 framebuizen in de 8 hoekstukken om een kubus te vormen. Zorg ervoor dat elke buis goed in het binnenste deel van de hoekstukken is gedrukt. Zie figuren 1 tot 3 in de handleiding.

Hoe installeer ik de tent op het frame?

Spreid de tent uit met onderscheid tussen de zilveren binnenkant en zwarte buitenkant. Plaats de steun in het midden van de doek, bedek vervolgens het frame en zorg dat de steun goed gepositioneerd is. Sluit daarna de ritsen, beginnend aan de onderkant van de achterkant. Raadpleeg figuren 4 tot 7.

Hoe monteer ik de LED-verlichtingspanelen?

Gebruik de T-vormige stukken om elk LED-paneel op een framebuis te klikken. Pas de hoek naar wens aan. Leid het stroomsnoer door het kleine gaatje aan de rechterbovenkant van de tent en sluit de panelen aan op de voeding. Zie figuren 8 tot 10.

Hoe stel ik de helderheid van de LED's in?

Gebruik de draaiende dimmer op het stroomsnoer. Draai met de klok mee om de helderheid te verhogen (tot 80 W) en tegen de klok in om te verlagen of uit te schakelen. Kijk niet rechtstreeks in de brandende LED's.

Wat te doen als het licht flikkert?

Mogelijke oorzaken: gebruik van een niet-originele adapter, te hoge omgevingstemperatuur, overmatige vochtigheid of adapterprobleem. Controleer de adapter en de omgeving. Gebruik uitsluitend de meegeleverde adapter.

Hoe vervang ik de achtergronddoek?

Kies een achtergronddoek uit de 5 meegeleverde kleuren. Verwijder de beschermende Velcro-film en plaats de doek onder de framebuis om hem vast te zetten. U kunt ook de zachte achtergrond gebruiken door deze op het frame te klikken of over de LED's te draperen om het licht te verspreiden.

Wat is de kleurtemperatuur van de LED's?

De kleurtemperatuur is 5600 K (daglicht). De kleurweergave-index is ≥ 95, wat zorgt voor natuurlijke kleuren.

Kan ik een andere adapter gebruiken?

Nee, gebruik uitsluitend de meegeleverde netadapter. Een niet-conforme adapter kan de LED's beschadigen of brand veroorzaken.

Hoe reinig ik de tent en accessoires?

Gebruik een zachte, droge doek om oppervlakken af te stoffen. Voor de doeken is een zachte reiniging met lauw water en milde zeep mogelijk, maar laat volledig drogen voordat u ze opbergt.

Waar vind ik vervangingsonderdelen of technische ondersteuning?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U kunt daar reserveonderdelen aanvragen.

GEBRUIKSAANWIJZING ZK-RY-07 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

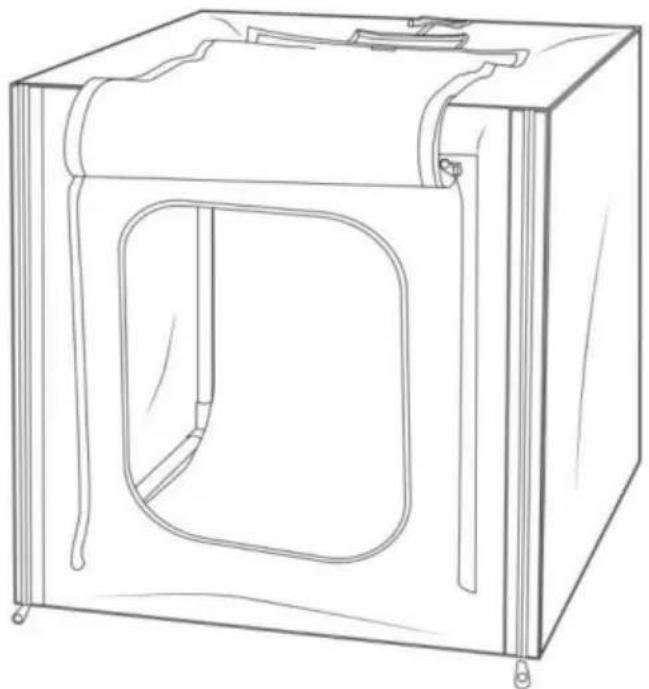

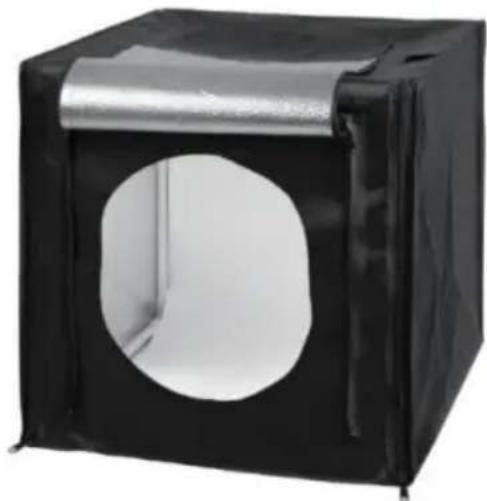

Opvouwbare LED-ring

Lichte studiobox

MODEL: ZK-RY-07

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

Hartelijk dank dat u voor Studio Box hebt gekozen. Lees deze handleiding voordat u het produ gebruikt, aangezien deze informatie kan bevatten die u niet kent. Als u vragen heeft, kunt u ons een e-mail sturen amazone.

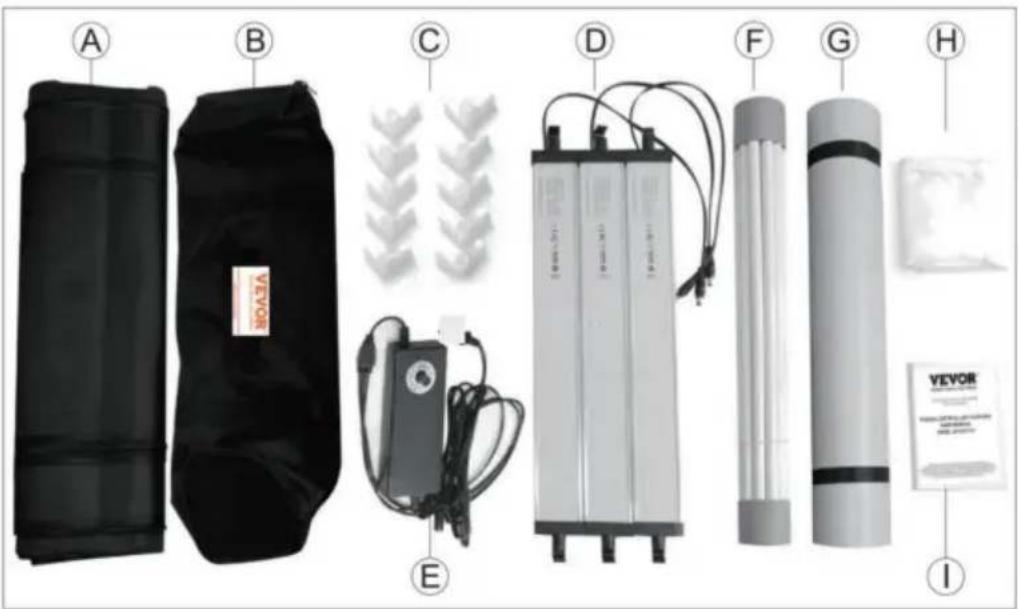

PAKKETLIJST

A. Studiotent *1
B. Draagtas *1 C.
Hoekstukken *10
D. LED-lichtpaneel *3 E.
Voeding *1 F. Framebuis *12
G. Achtergrond *5
H. Zachte achtergrond *1
I. Instructies *1

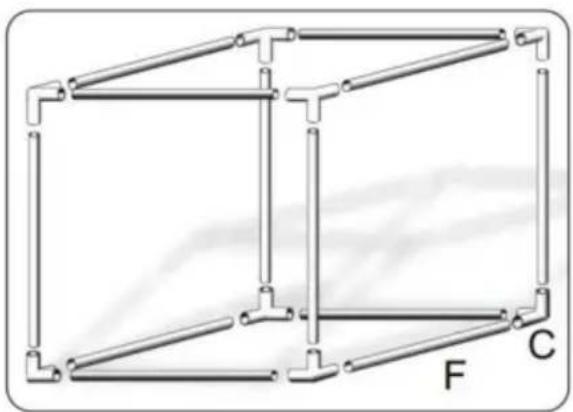

Gebruik 12 framebuizen (F) en 8

hoekstukken (C) zoals

weergegeven in afbeelding 1

om de studiobox in elkaar te zetten.

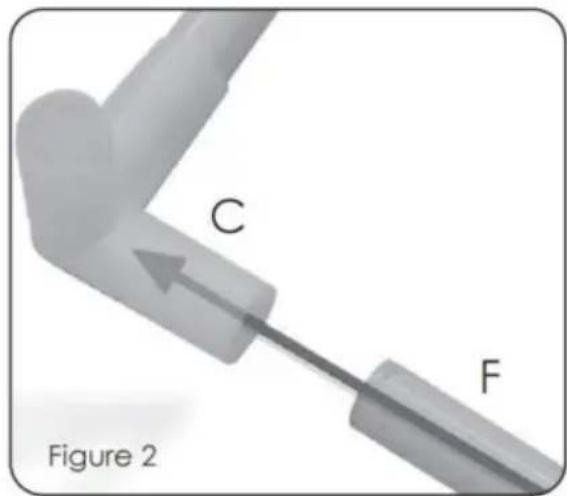

(2)Zorg ervoor dat alle framebuizen volledig in de hoek zitten stukken, omdat dit van cruciaal belang is om de studiotent goed over het frame te laten passen. Zie figuur 2.

Let op: F moet in het binnenste deel van de C worden geïnstalleerd. Als de installatie niet op zijn plaats zit, past de tent bij montage niet in de beugel

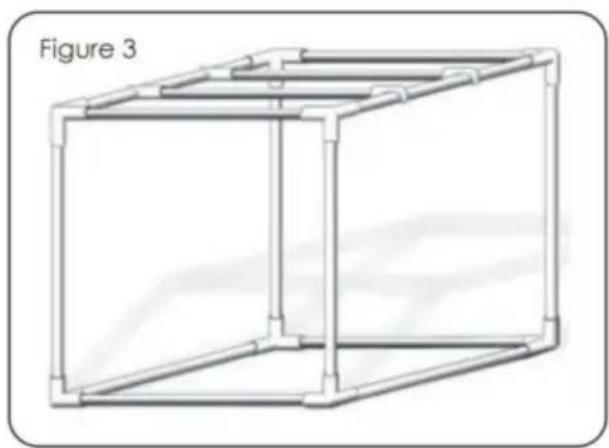

(3) Wanneer het raamwerk klaar is, zou het er uit moeten zien als figuur 3. Het is nu klaar om bedekt te worden met de tent.

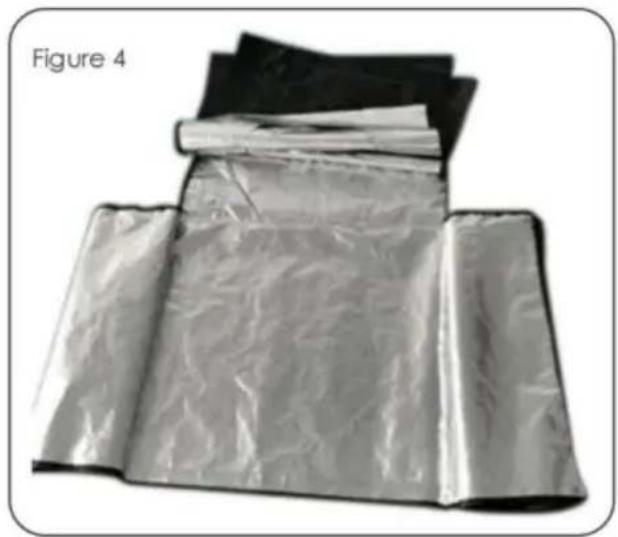

(1) Haal de tent uit de tas en spreid deze uit, dan kun je duidelijk zie en onderscheid de voor- en achterkant, links en rechts, evenals de bovenste en onderste delen van de tent. Maar ik moet je eraan herinneren: de binnenkant is zilver, de buitenkant is zwart. (zie figuur 4).

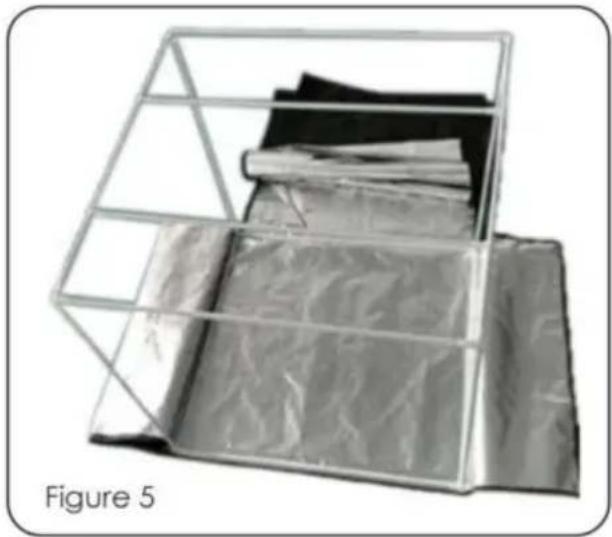

(2)Herken de richting van de beugel en plaats deze in het midden van het tentdoek (figuur 3). Let op dat de beugel op de juiste plaats moet worden geplakt, anders trekt de rits niet open. (zoals weergegeven in figuur 5 hieronder).

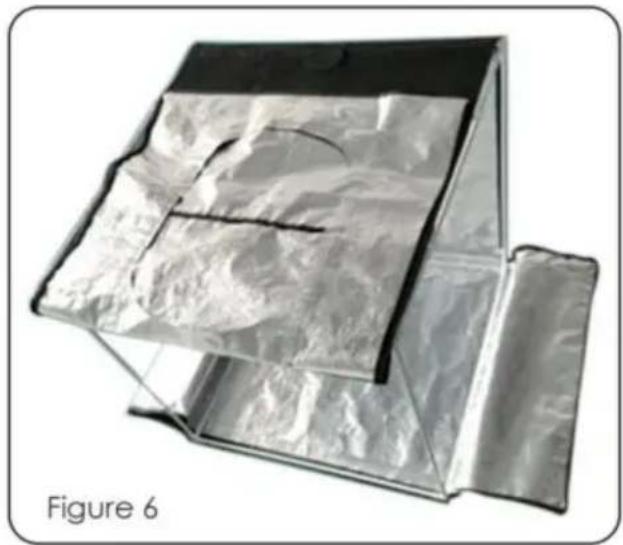

(3) Leg het materiaal gelijkmatig en plat op de beugels (Figuur 6).

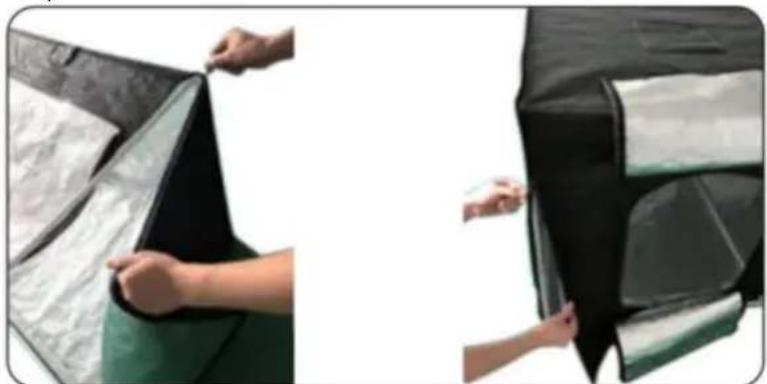

(4) Verbind alle oppervlakken van de tent via een ritssluiting. De rits moet gescheide zijn van de linker- en rechterkant, trek de rits volledig vanaf de onderkant van de achterkant (fig. 7).

C. LED-lichtpaneel monteren.

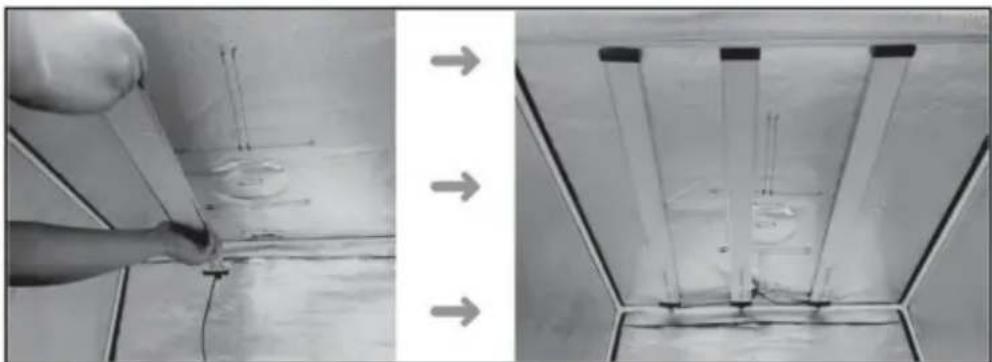

(1) Gebruik twee T-vormige (J) afzonderlijk om op het (D) stuk te klikken en klem hervolgens op de juiste positie van de (F) buis. Vervolgens kunt u de hoek van de verlichting willekeurig aanpassen. Zie figuur 8.

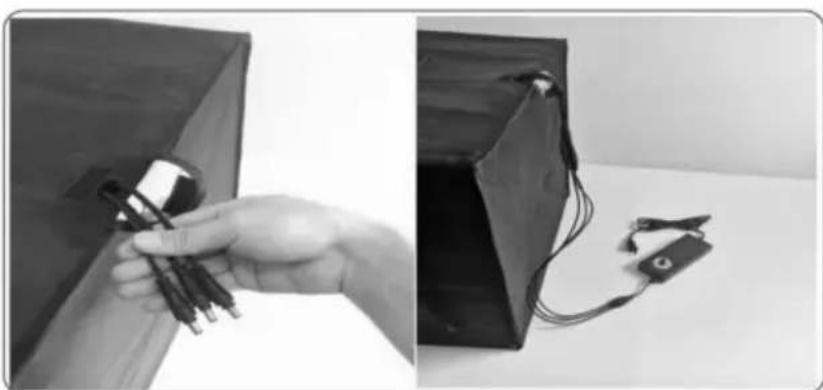

(2) Voer het netsnoer van het LED-lichtpaneel door het kleine gaatje aan de rechterbovenzijde van de tent, zie Figuur 9. Trek zoveel mogelijk van het netsnoer door de opening om de kans op snoer zichtbaar op uw foto's.

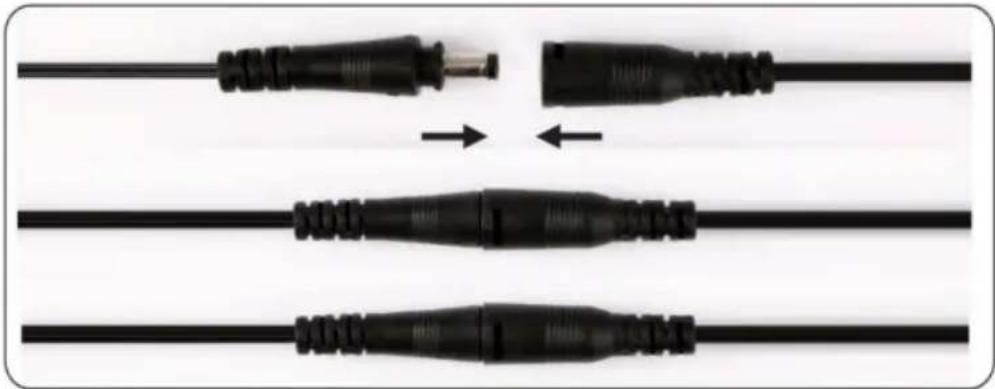

(3) Zodra de draden door de opening van de tent zijn gevist, is het tijd om dat te doen aansluiten op de voeding. Sluit beide LED-lichtpanelen (D) aan op de voeding (E). Zorg ervoor dat de connectoren volledig op hun plaats zitten om een goede werking te garanderen. Zie figuur 10.

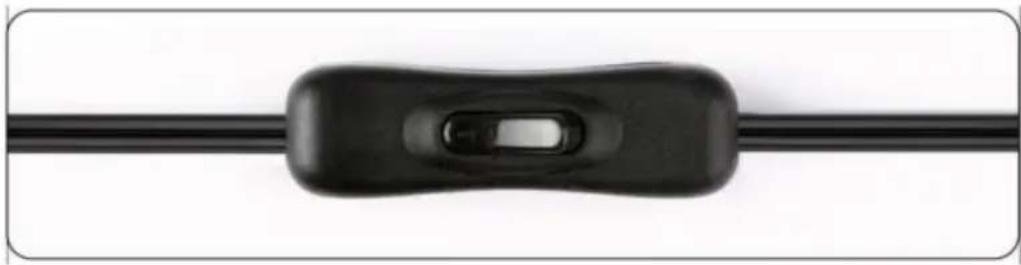

(4) U kunt nu de voedingseenheid op een stopcontact aansluiten. De verlichting wordt bediend met de AAN/UIT-schakelaar op het netsnoer. Zie Figuur 11.

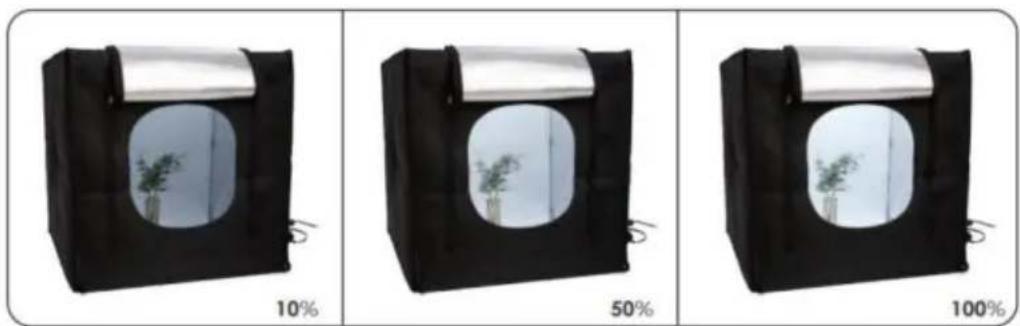

11 (5) Instelbare helderheid: u kunt de helderheid geleidelijk en gestaag aanpassen met de dimmerschakelaar, waardoor u professionele foto's en foto's kunt maken van kleine tot grote objecten. Afbeelding 12

Helderheid verstelbare schakelaar
Figuur 12

ÿInstelbare helderheidsschakelaar: schakel het LED-licht uit door eraan te draaien tegen de klok in tot het einde.

ÿInstelbare helderheidsschakelaar: Draai met de klok mee naar de einde voor maximale helderheid.

Let op: De lichtpanelen zijn zeer helder. Kijk niet rechtstreeks naar de verlicht lichtpaneel gedurende lange tijd wanneer het lichtpaneel brandt.

Opmerking: De fabrieksstroomadapter moet worden gebruikt als u een niet-fabrieksvoedingsadapter, deze zal schade aan het LED-licht veroorzaken; In In ernstige gevallen kan dit brand veroorzaken.

D. Installeer de achtergrond.

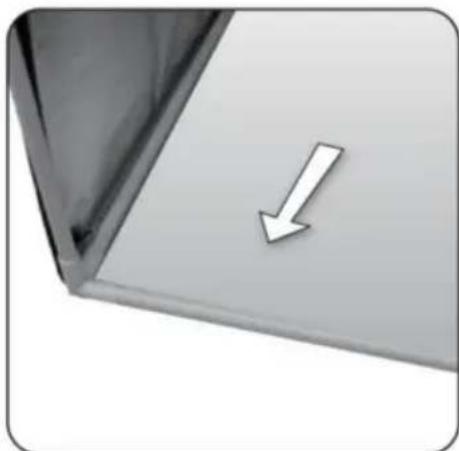

(1) De tas bevat 3 soorten achtergrondkleuren (G). Kies een geschikt productachtergrond, scheur de klittenbandbeschermfolie. Zie Figuur 13.

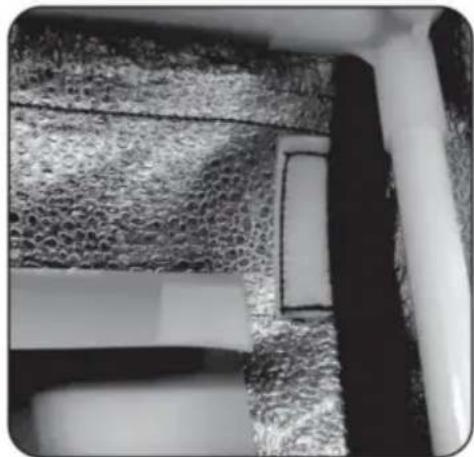

(2)Plaats de achtergrond onder de framebuis om deze op zijn plaats te houden (Figuur 14).

E: Uw Studio Box gebruiken.

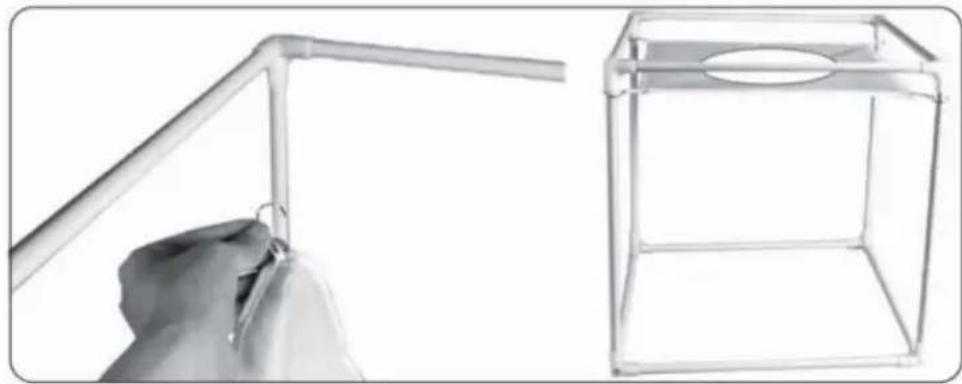

Je studiobox wordt geleverd met een zachte achtergrond die aan het frame kan worden bevestigd buis, waardoor u een zachte achtergrondoptie krijgt, of indien gedrapeerd over de LED's zal het licht verspreiden, waardoor u nog meer verlichtingsmogelijkheden krijgt. Zie Figuur 15.

F: De studiobox is nu volledig gemonteerd en klaar om mee te nemen afbeeldingen!

Voer de voeding in	AC110-240V 50/60Hz
Werkelijke kracht	2-80W instelbaar
Verlichtingssterkte	50-10.000 LM
Kleurtemperatuur	5600K
Kleurweergave-index	ÿ95
Lightbox-formaat	32FT(80cm)

VRAGEN EN ANTWOORDEN

1. Wat veroorzaakt het flikkerende licht?

A. Of de voedingsadapter geen fabrieksaccessoire is. b.De omgevingstemperatuur is te hoog, deze kan voorbij zijn temperatuur bescherming. C.

De luchtomgeving is te vochtig.

D. Er was een probleem met de voedingsadapter.

2. Wat kan zwak licht veroorzaken?

A. Stel de dimmerschakelaar in op 80% rotatie.
B. Of de voedingsadapter geen fabrieksaccessoire is. C.
Als er andere lichtbronnen in de buurt zijn.
D. Er was een probleem met de voedingsadapter.
