Tipo di prodotto	Box da studio fotografico LED pieghevole (tenda da studio)
Marca	Vevor
Modello	ZK-RY-07
Dimensioni dello studio	80 x 80 x 80 cm (cubo)
Alimentazione	AC 110-240 V, 50/60 Hz
Potenza	2 a 80 W regolabile
Illuminamento	50 a 10.000 lux
Temperatura di colore	5600 K
Indice di resa cromatica (IRC)	≥ 95
Numero di pannelli LED	3
Tele di sfondo incluse	5 tele colorate + 1 sfondo morbido
Contenuto della confezione	Tenda da studio, borsa da trasporto, 10 pezzi angolari, 3 pannelli LED, alimentatore, 12 tubi del telaio, 5 tele di sfondo, 1 sfondo morbido, manuale
Funzioni principali	Illuminazione LED con luminosità regolabile, diffusione della luce, ideale per la fotografia di prodotti
Regolazione della luminosità	Variatore rotativo (accensione/spegnimento e intensità)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici aggressivi.
Sicurezza	Non guardare direttamente i LED accesi. Utilizzare solo l'adattatore di rete fornito. Scollegare prima della pulizia.
Pezzi di ricambio e riparabilità	Pezzi disponibili su richiesta tramite il supporto Vevor (www.vevor.com/support)
Norme	Conforme FCC Parte 15, direttiva europea 2012/19/CE (RAEE)
Garanzia	Consulta il certificato di garanzia elettronica su www.vevor.com/support

Domande frequenti - ZK-RY-07 Vevor

Come assemblare il telaio della tenda?

Inserire i 12 tubi del telaio negli 8 pezzi angolari per formare un cubo. Assicurarsi che ogni tubo sia ben inserito nella parte più interna dei pezzi angolari. Vedere le figure da 1 a 3 del manuale.

Come installare la tenda sul telaio?

Stendere la tenda distinguendo l'interno argentato e l'esterno nero. Posizionare il supporto al centro del telo, quindi coprire il telaio assicurandosi che il supporto sia ben posizionato. Chiudere quindi le cerniere lampo iniziando dalla parte inferiore posteriore. Fare riferimento alle figure da 4 a 7.

Come montare i pannelli luminosi a LED?

Utilizzare i pezzi a forma di T per agganciare ogni pannello LED a un tubo del telaio. Regolare l'angolo come desiderato. Far passare il cavo di alimentazione attraverso il piccolo foro sul lato superiore destro della tenda, quindi collegare i pannelli all'alimentatore. Vedere figure da 8 a 10.

Come regolare la luminosità dei LED?

Utilizzare il variatore rotativo sul cavo di alimentazione. Ruotare in senso orario per aumentare la luminosità (fino a 80 W) e in senso antiorario per diminuire o spegnere. Non guardare direttamente i LED accesi.

Cosa fare se la luce tremola?

Possibili cause: uso di un adattatore non originale, temperatura ambiente troppo elevata, umidità eccessiva o problema dell'adattatore. Verificare l'adattatore e l'ambiente. Utilizzare solo l'adattatore fornito.

Come cambiare la tela di sfondo?

Scegliere una tela di sfondo tra i 5 colori inclusi. Rimuovere il film protettivo in velcro, quindi posizionare la tela sotto il tubo del telaio per tenerla ferma. È anche possibile utilizzare lo sfondo morbido agganciandolo al telaio o drappeggiandolo sui LED per diffondere la luce.

Qual è la temperatura di colore dei LED?

La temperatura di colore è di 5600 K (luce del giorno). L'indice di resa cromatica è ≥ 95, garantendo colori naturali.

Posso usare un adattatore diverso?

No, utilizzare esclusivamente l'adattatore di rete fornito. Un adattatore non conforme potrebbe danneggiare i LED o provocare un incendio.

Come pulire la tenda e gli accessori?

Utilizzare un panno morbido e asciutto per spolverare le superfici. Per le tele, è possibile una pulizia delicata con acqua tiepida e sapone neutro, ma lasciare asciugare completamente prima di riporre.

Dove trovare pezzi di ricambio o assistenza tecnica?

Visitare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronica. È possibile richiedere pezzi di ricambio.

MANUALE UTENTE ZK-RY-07 Vevor

Supporto tecnico e certificato di garanzia

Scatola da studio pieghevole con luce anulare a LED MANUALE D'USO

MODELLO: ZK-RY-07

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Anello LED pieghevole

Scatola da studio luminosa

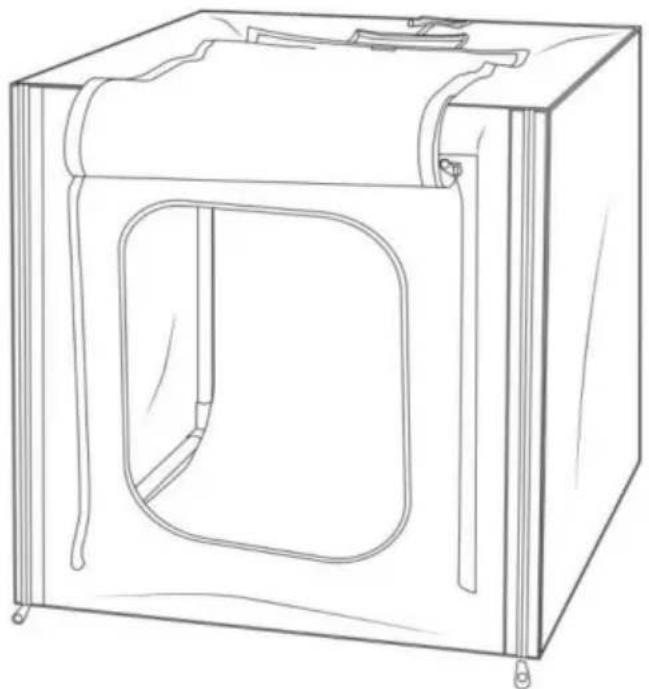

MODELLO:ZK-RY-07

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Grazie mille per aver scelto Studio Box. Si prega di leggere questo manuale prima di utilizzare prodotto poiché potrebbe contenere alcune informazioni che non si conoscono. In caso di domande, non esitate a inviarci un'e-mail amazzonia.

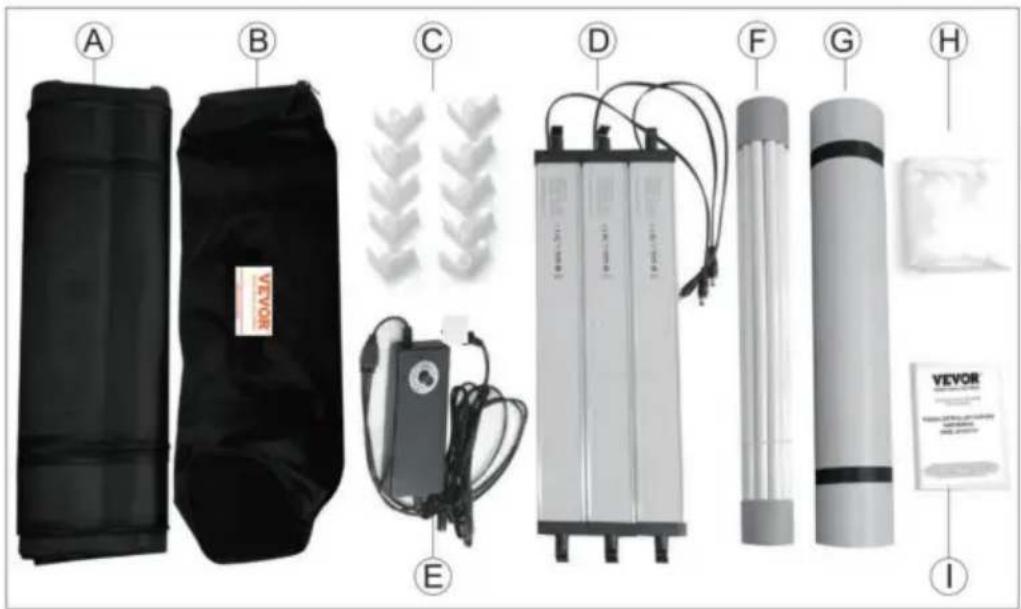

ELENCO PACCHETTI

A. Tenda monolocale *1
B. Borsa per il
trasporto *1 C. Angoli *10
D. Pannello luminoso a
LED *3 E. Alimentatore
*1 F. Tubo del telaio *12
G. Sfondo *5 H.
Sfondo morbido *1
I. Istruzioni *1

MONTAGGIO SCATOLA STUDIO

A. Assemblaggio del

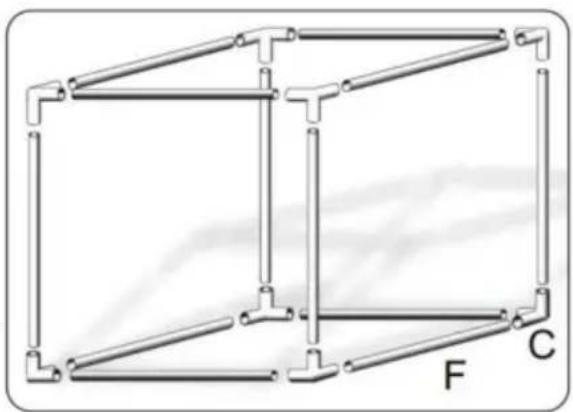

telaio: (1) Utilizzare 12 tubi del telaio

(F) e 8 pezzi angolari (C)

come mostrato nella Figura

1 per assemblare la scatola da studio.

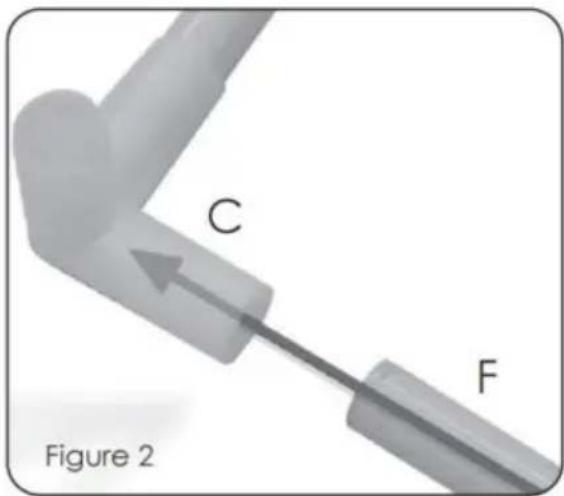

(2) Assicurarsi che tutti i tubi del telaio siano completamente inseriti nell'angolo pezzi poiché sarà fondamentale affinché la tenda dello studio si adatti correttamente al telaio. Vedere la Figura 2.

Nota: F deve essere installata nella parte più interna della C. Se l'installazione non è a posto, la tenda non entrerà nella staffa durante il montaggio

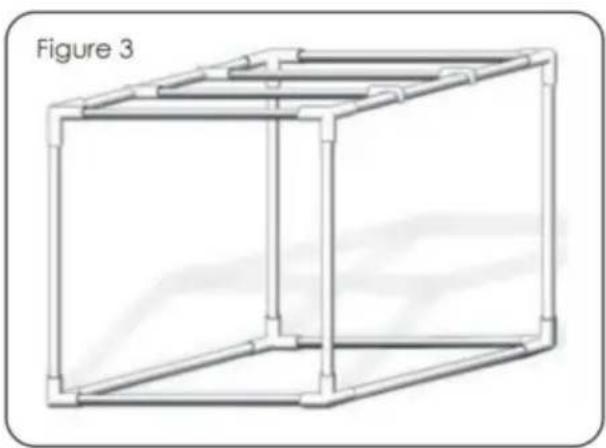

(3)Una volta terminata la struttura, dovrebbe assomigliare alla figura 3. Ora è pronta per essere coperta con la tenda.

B. Assemblaggio della tenda da studio.

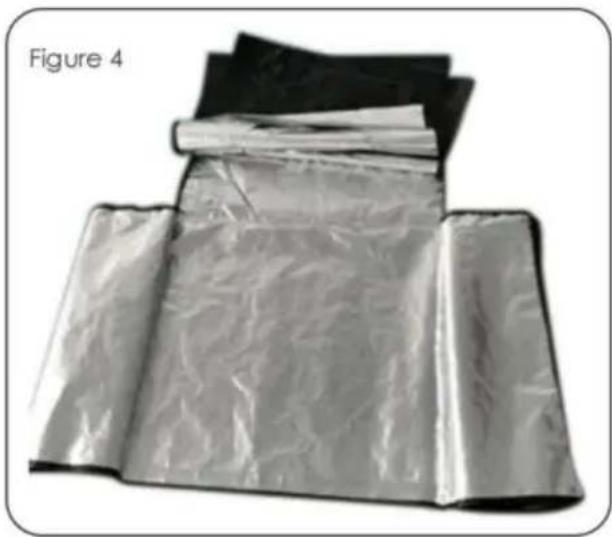

(1) Estrai la tenda dalla borsa e stendila, quindi puoi chiaramente vedere e distinguere la parte anteriore e quella posteriore, sinistra e destra, nonché la parte superiore e inferiore della tenda. Ma devo ricordartelo: l'interno è argento, l'esterno è nero. (vedere Figura 4).

(2) Distinguere la direzione della staffa e posizionarla al centro del telo della tenda (figura 3). Notare che la staffa deve essere bloccata nel punto giusto, altrimenti la cerniera non verrà tirata. (come mostrato nella Figura 5 di seguito).

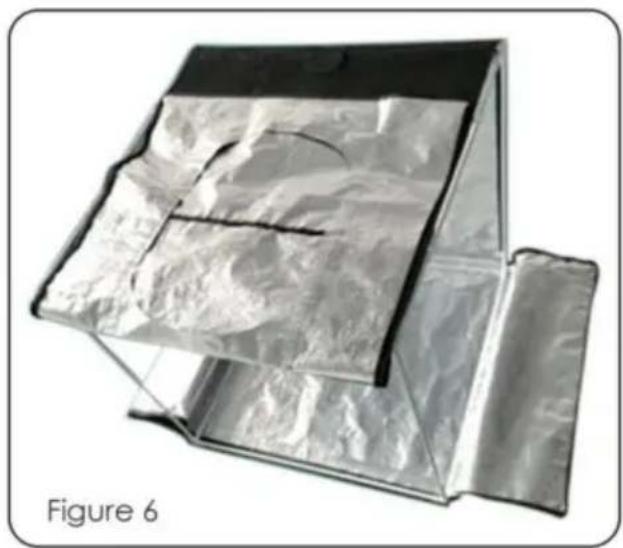

(3)Appoggiare il materiale in modo uniforme e piatto sulle staffe (Figura 6).

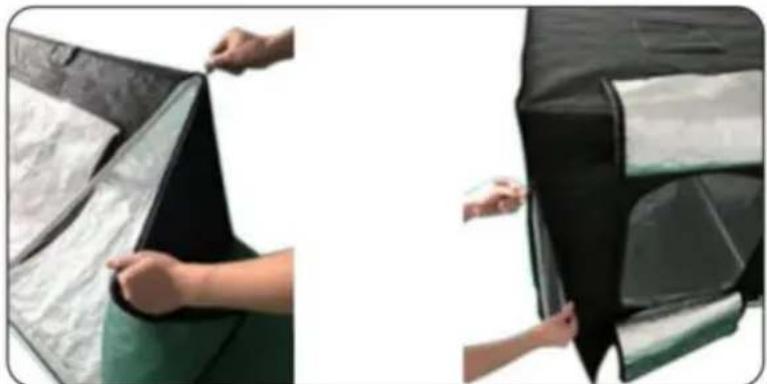

(4)Collega tutte le superfici della tenda tramite una cerniera. La cerniera deve essere separata dai lati sinistro e destro, tirare completamente la cerniera dal fondo della schiena (Fig. 7).

C. Assemblaggio del pannello luminoso a LED.

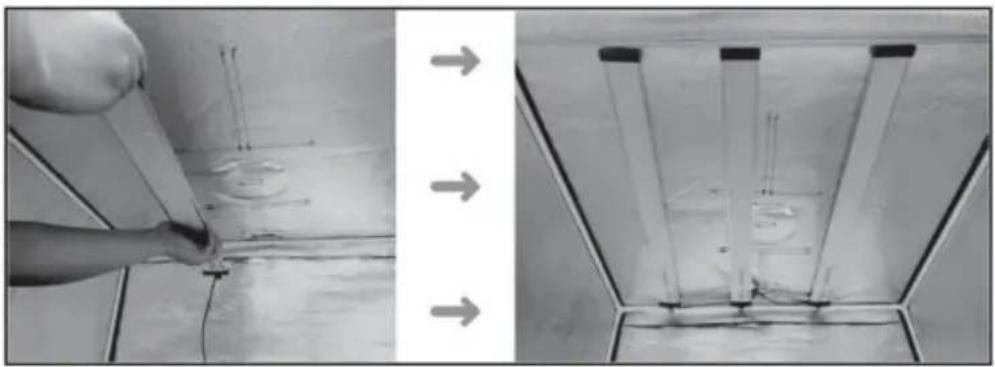

(1)Utilizzare due pezzi a forma di T (J) separatamente per agganciarli al pezzo (D), quindi agganciarli alla posizione appropriata del tubo (F), quindi è possibile regolare l'angolo della sua illuminazione in modo casuale. Vedere la Figura 8.

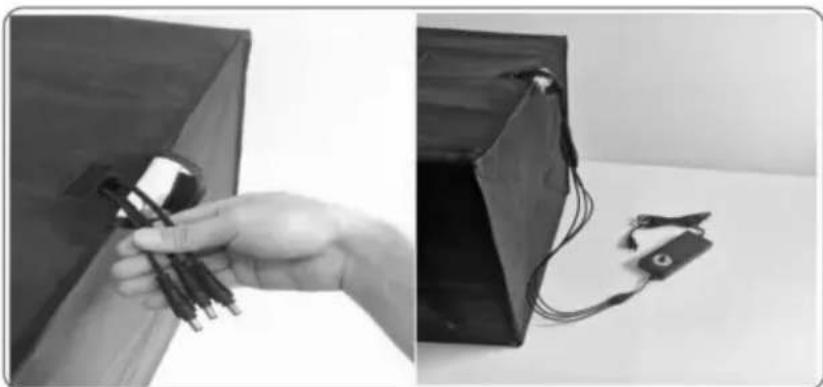

(2) Far passare il cavo di alimentazione del pannello luminoso a LED attraverso il piccolo foro sul lato superiore destro della tenda, vedere la Figura 9. Tirare quanto più possibile il cavo di alimentazione attraverso l'apertura per ridurre al minimo la possibilità di avere cavo visibile nelle tue foto.

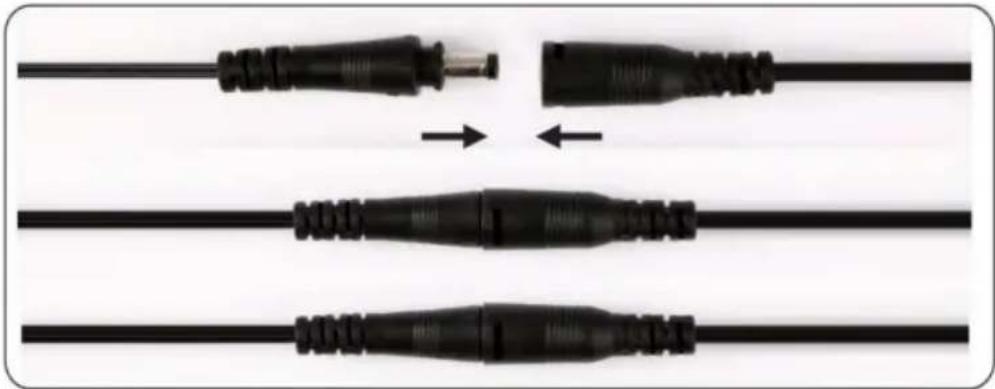

(3)Una volta che i cavi sono stati pescati attraverso l'apertura della tenda, è il momento di farlo collegare all'alimentatore. Collegare entrambi i pannelli luminosi a LED (D) all'alimentatore (E). Assicurarsi che i connettori siano inseriti completamente per garantire il corretto funzionamento. Vedere la Figura 10.

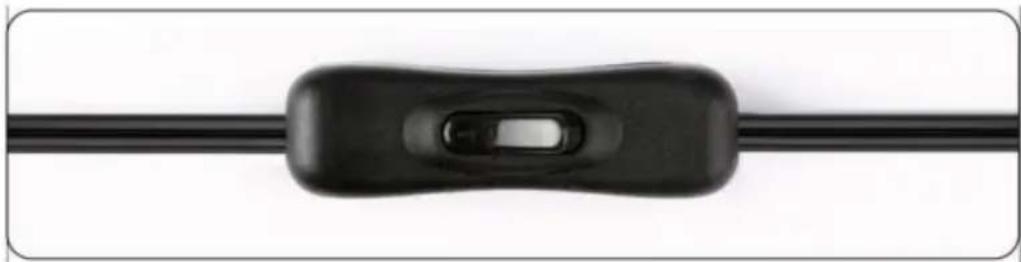

Ora è possibile collegare l'alimentatore a una presa di corrente. Le luci sono controllate dall'interruttore ON/OFF sul cavo di alimentazione. Vedere la Figura 11.

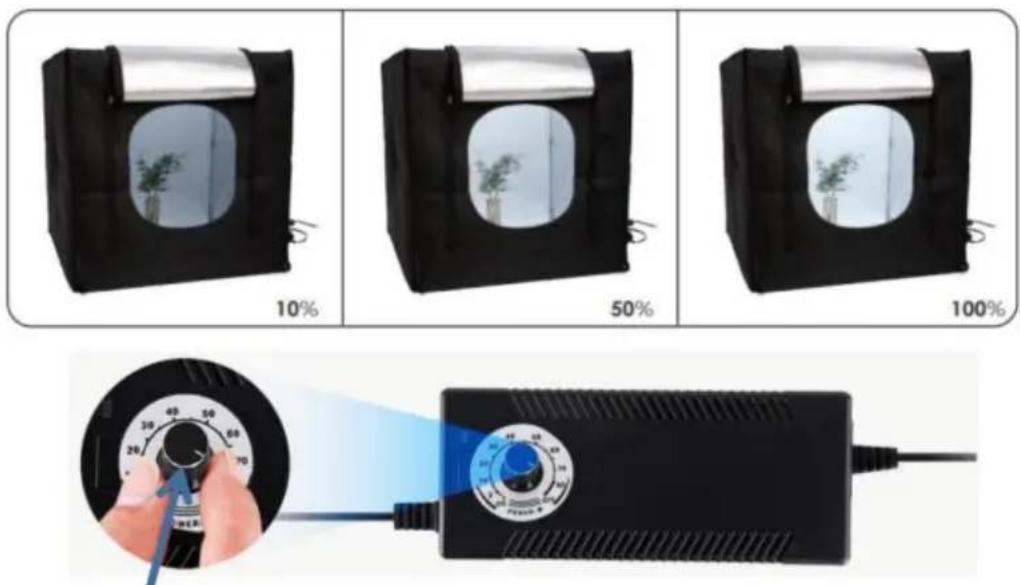

(5)Luminosità regolabile: è possibile regolare la luminosità in modo graduale e costante con il dimmer, che aiuta a scattare foto e immagini professionali di oggetti di piccole e grandi dimensioni.Figura 12

Interruttore regolabile della luminosità
Figura 12

yInterruttore regolabile della luminosità: spegnere la luce LED ruotandola in senso antiorario fino alla fine.

ÿInterruttore regolabile della luminosità: ruotare in senso orario su fine per la massima luminosità.

Attenzione: i pannelli luminosi sono molto luminosi. Non guardare direttamente il pannello luminoso illuminato per lungo tempo quando il pannello luminoso è acceso. Nota: è necessario utilizzare l'adattatore di alimentazione di fabbrica, se si utilizza a adattatore di alimentazione non di fabbrica, causerà danni alla luce LED; In casi gravi, potrebbe causare un incendio.

D. Installa lo sfondo.

(1)La confezione contiene 3 tipi di sfondo colorato (G). Scegli un adatto sfondo del prodotto, strappare la pellicola protettiva in velcro. Vedere la Figura 13.

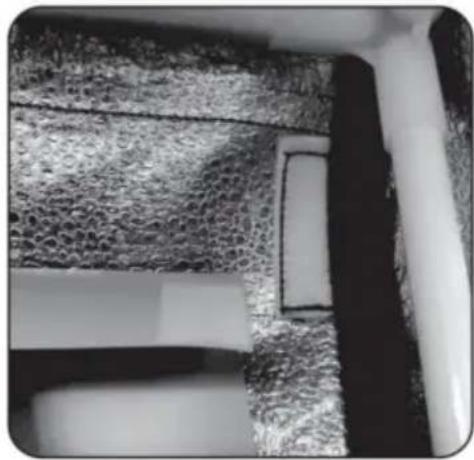

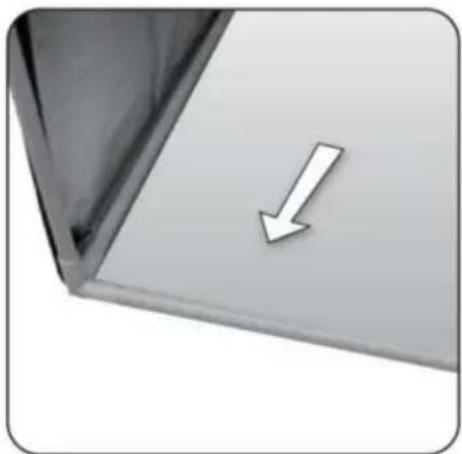

(2) Montare il fondale sotto il tubo del telaio per tenerlo in posizione (Figura 14).

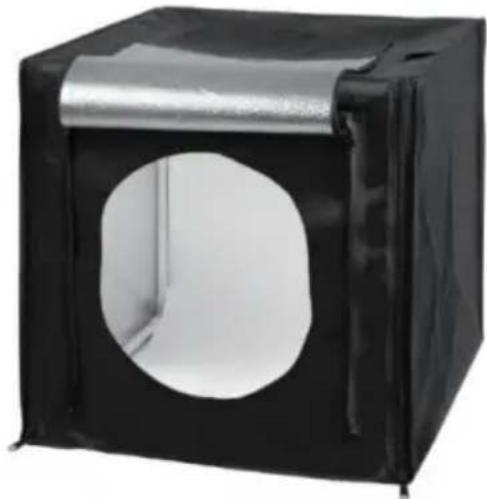

E: Usando il tuo Studio Box.

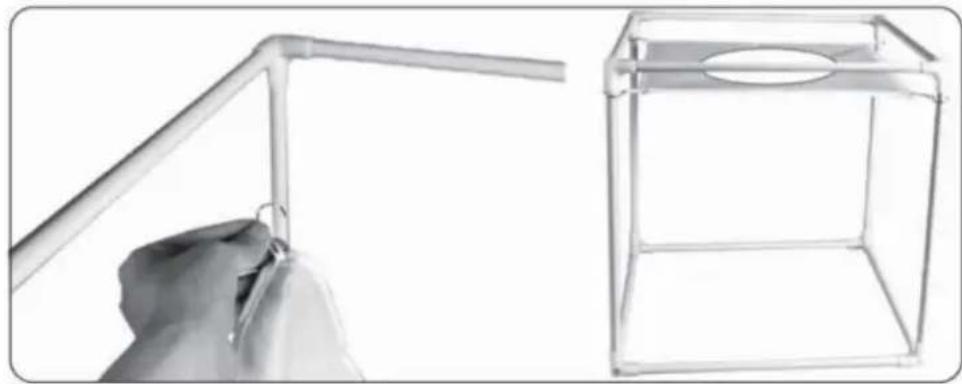

La tua scatola da studio viene fornita con uno sfondo morbido che si aggancia al telaio tubo, offrendoti un'opzione di sfondo morbido o, se drappeggiato sopra i LED, esso diffonderà la luce, offrendoti ancora più opzioni di illuminazione. Vedere la Figura 15.

F: Lo studio box è ora completamente assemblato e pronto per iniziare a scattare immagini!

Inserisci l'alimentazione	CA110-240 V 50/60 Hz
Potenza reale	2-80 W regolabile
Illuminamento	50-10000 ml
Temperatura di colore	5600K
Indice di resa cromatica	ÿ95
Dimensioni della scatola luminosa	32 piedi (80 cm)

DOMANDE E RISPOSTE

1. Cosa causa la luce tremolante?

UN. Se l'alimentatore non è un accessorio di fabbrica. b.La temperatura ambientale è troppo alta, potrebbe essere eccessiva protezione della temperatura.

C. L'ambiente dell'aria è troppo umido.

D. Si è verificato un problema con l'alimentatore.

1. Cosa può causare una luce debole?

UN. Regolare il dimmer sull'80% di rotazione. B.

Se l'alimentatore non è un accessorio di fabbrica. C. Se ci sono altre fonti di luce in giro. D. Si è verificato un problema con l'alimentatore.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP.CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

REP. DEL

REGNO UNITO

YH CONSULENZA LIMITATA.
