ZK-RY-07 - Namiot Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Składane pudełko do studia oświetleniowego LED (namiot studyjny)
Marka	Vevor
Model	ZK-RY-07
Wymiary studia	80 x 80 x 80 cm (sześcian)
Zasilanie	AC 110-240 V, 50/60 Hz
Moc	2 do 80 W regulowana
Oświetlenie	50 do 10 000 luksów
Temperatura barwowa	5600 K
Wskaźnik oddawania barw (CRI)	≥ 95
Liczba paneli LED	3
Dołączone tła	5 kolorowych teł + 1 miękkie tło
Zawartość opakowania	Namiot studyjny, torba transportowa, 10 łączników narożnych, 3 panele LED, zasilacz, 12 rurek ramy, 5 teł, 1 miękkie tło, instrukcja
Główne funkcje	Oświetlenie LED z regulacją jasności, dyfuzja światła, idealne do fotografii produktowej
Regulacja jasności	Pokrętło regulacji (włącz/wyłącz i intensywność)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać agresywnych środków chemicznych.
Bezpieczeństwo	Nie patrzeć bezpośrednio na włączone diody LED. Używać wyłącznie dostarczonego zasilacza. Odłączyć przed czyszczeniem.
Części zamienne i naprawialność	Części dostępne na życzenie za pośrednictwem wsparcia Vevor (www.vevor.com/support)
Normy	Zgodny z FCC część 15, dyrektywą UE 2012/19/UE (WEEE)
Gwarancja	Sprawdź elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - ZK-RY-07 Vevor

Jak złożyć ramę namiotu?

Włóż 12 rurek ramy w 8 łączników narożnych, aby utworzyć sześcian. Upewnij się, że każda rurka jest dobrze wciśnięta w najbardziej wewnętrzną część łączników. Zobacz rysunki 1-3 w instrukcji.

Jak zamontować namiot na ramie?

Rozłóż namiot, rozróżniając srebrne wnętrze i czarną zewnętrzną część. Umieść podpórkę na środku tkaniny, a następnie nałóż na ramę, upewniając się, że podpórka jest dobrze ustawiona. Następnie zamknij zamki błyskawiczne, zaczynając od dołu z tyłu. Patrz rysunki 4-7.

Jak zamontować panele oświetleniowe LED?

Użyj elementów w kształcie T, aby przypiąć każdy panel LED do rurki ramy. Ustaw kąt według potrzeb. Przeciągnij przewód zasilający przez mały otwór w górnej prawej stronie namiotu, a następnie podłącz panele do zasilacza. Zobacz rysunki 8-10.

Jak regulować jasność diod LED?

Użyj pokrętła regulacji na przewodzie zasilającym. Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć jasność (do 80 W), a przeciwnie do ruchu wskazówek zegara, aby zmniejszyć lub wyłączyć. Nie patrz bezpośrednio na włączone diody LED.

Co zrobić, gdy światło migocze?

Możliwe przyczyny: użycie nieoryginalnego zasilacza, zbyt wysoka temperatura otoczenia, nadmierna wilgotność lub problem z zasilaczem. Sprawdź zasilacz i otoczenie. Używaj wyłącznie dostarczonego zasilacza.

Jak zmienić tło?

Wybierz tło spośród 5 dołączonych kolorów. Usuń folię ochronną Velcro, a następnie umieść tło pod rurką ramy, aby je utrzymać. Możesz też użyć miękkiego tła, przypinając je do ramy lub narzucając na diody LED, aby rozproszyć światło.

Jaka jest temperatura barwowa diod LED?

Temperatura barwowa wynosi 5600 K (światło dzienne). Wskaźnik oddawania barw wynosi ≥ 95, co gwarantuje naturalne kolory.

Czy mogę użyć innego zasilacza?

Nie, używaj wyłącznie dostarczonego zasilacza sieciowego. Niezgodny zasilacz może uszkodzić diody LED lub spowodować pożar.

Jak czyścić namiot i akcesoria?

Użyj miękkiej, suchej szmatki do odkurzenia powierzchni. Tła można delikatnie czyścić ciepłą wodą z łagodnym mydłem, ale przed schowaniem należy je całkowicie wysuszyć.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Możesz tam zamówić części zamienne.

INSTRUKCJA OBSŁUGI ZK-RY-07 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Składane pudełko studyjne z lampą pierścieniową LED INSTRUKCJA OBSŁUGI

MODEL: ZK-RY-07

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

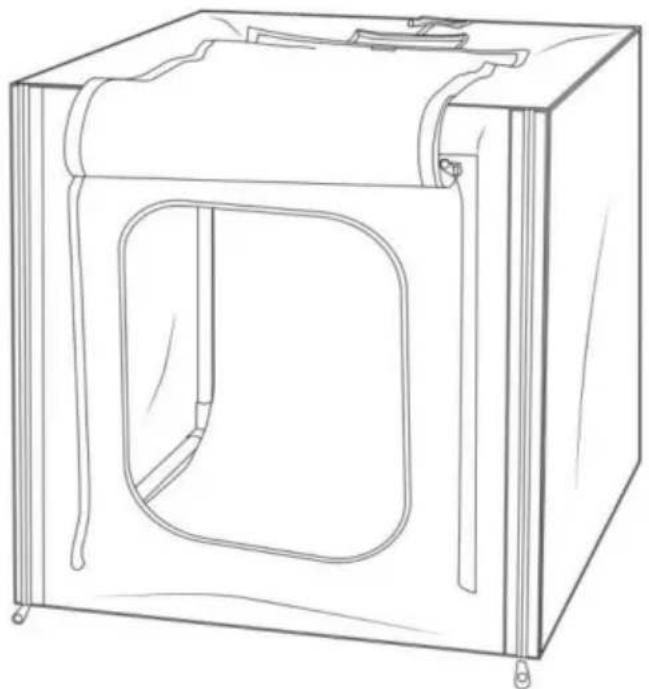

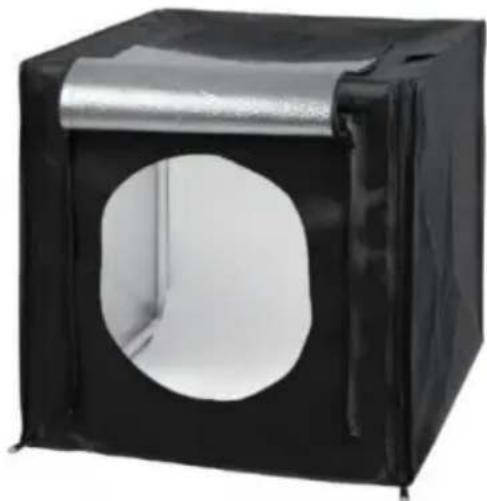

Składany pierścień LED

Lekkie pudełko studyjne

MODEL:ZK-RY-07

(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

Dziękujemy bardzo za wybranie Studio Box. Przed użyciem produktu przeczytaj niniejszą instrukcję, ponieważ może ona zawierać pewne informacje, których nie znasz. Jeśli masz jakieś pytania, wyślij nam e-mail za pośrednictwem Amazonka.

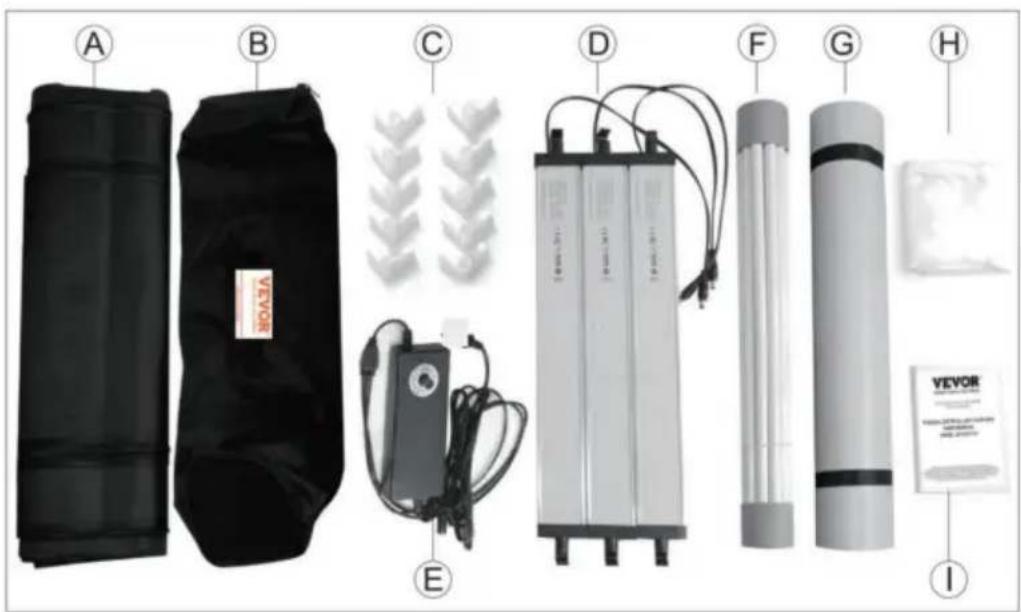

LISTA PAKIETÓW

A. Namiot studyjny * 1
B. Torba transportowa
*1 C. Elementy narożne *10
D. Panel świetlny LED *3 E.
Zasilacz *1 F. Rama
rurowa *12
G. Tło *5 H. Miękkie
tlo *1
I. Instrukcje *1

MONTAŻ PUDEŁKA STUDIO

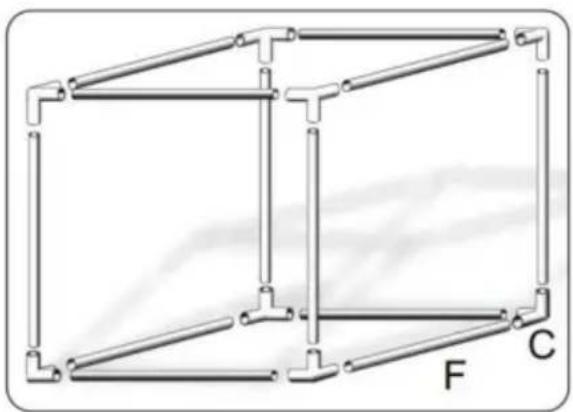

A. Montaż ramy: (1) Do

montażu pudełka studyjnego użyj 12

rurek ramy (F) i 8 elementów

narożnych (C), jak pokazano

na rysunku 1.

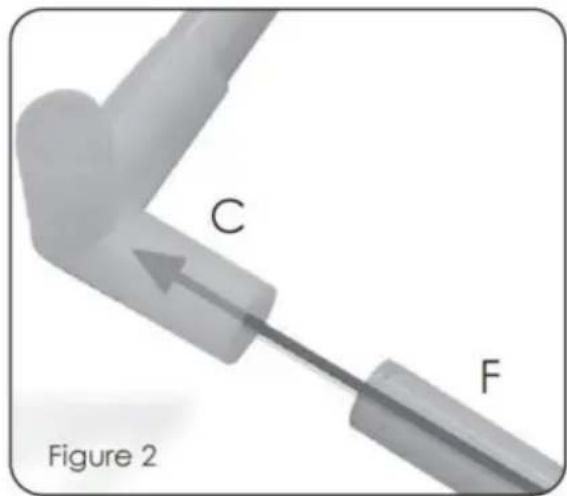

(2) Upewnij się, że wszystkie rurki ramy są całkowicie osadzone w narożniku elementów, ponieważ będzie to miało kluczowe znaczenie, aby namiot studyjny prawidłowo pasował do ramy. Zobacz rysunek 2.

Uwaga: F musi być zainstalowany w najbardziej wewnętrznej części C. Jeśli montaż nie zostanie wykonany, namiot nie będzie pasował do wspornika podczas montażu

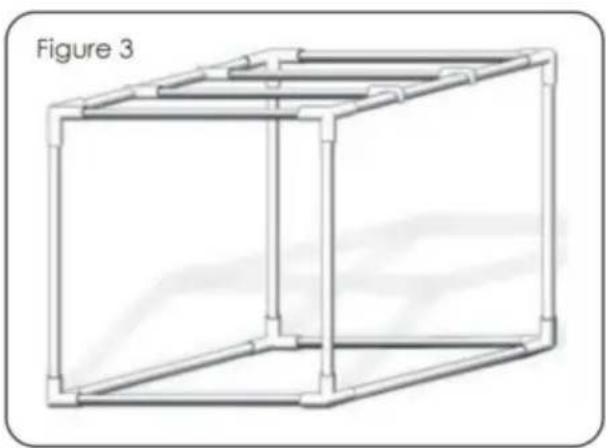

(3) Kiedy konstrukcja jest już ukończona, powinna wyglądać jak na rysunku 3. Jest już gotowa do przykrycia namiotem.

B. Montaż namiotu studyjnego.

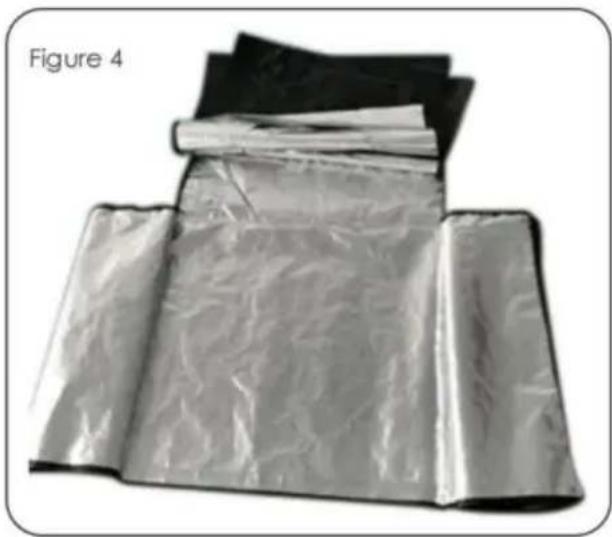

(1) Wyjmij namiot z torby i rozłóż go, wtedy będziesz mógł wyraźnie zobacz i rozróżnij przód i tył, lewą i prawą stronę, a także górną i dolną część namiotu. Ale muszę ci przypomnieć: wnętrze jest srebrne, na zewnątrz czarne. (patrz rysunek 4).

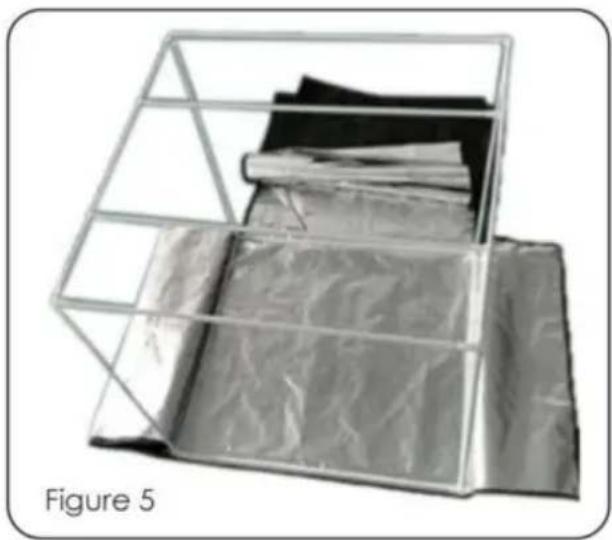

(2) Określ kierunek wspornika i umieść go na środku pokrycia namiotu (rysunek 3). Pamiętaj, że klamra musi być wpięta w odpowiednie miejsce, w przeciwnym razie zamek nie zostanie zaciągnięty. (jak pokazano na rysunku 5 poniżej).

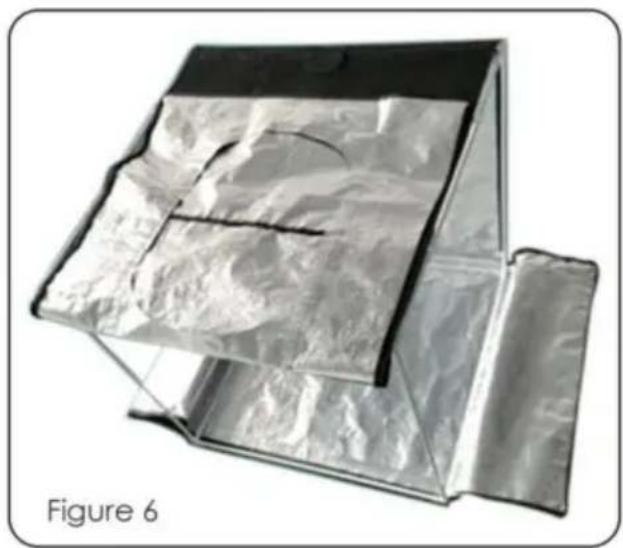

(3) Rozłoż materiał równomiernie i płasko na wspornikach (Rysunek 6).

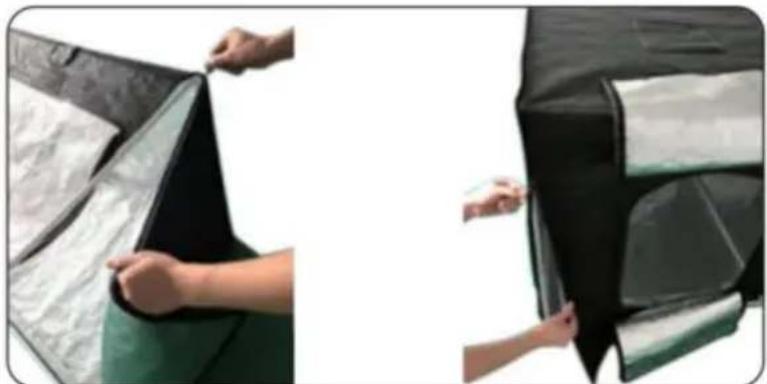

(4) Połącz wszystkie powierzchnie namiotu za pomocą zamka błyskawicznego. Zamek należy oddzielić od lewej i prawej strony, całkowicie wyciągnąć zamek od dołu tyłu (ryc. 7).

C. Montaż panelu oświetlenia LED.

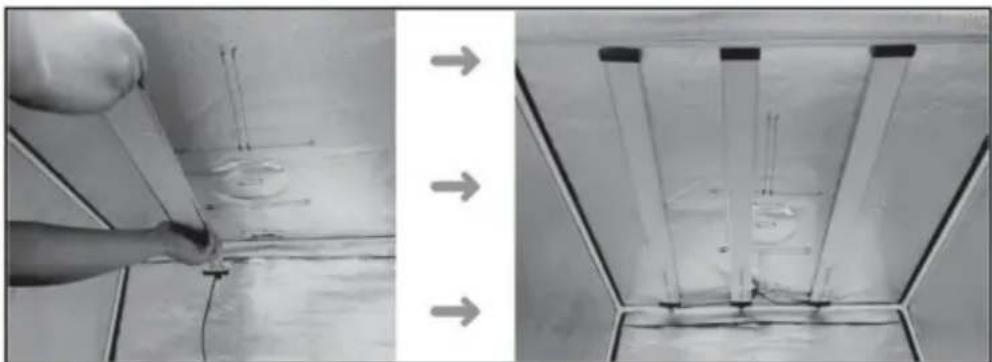

(1) Użyj oddzielnie dwóch kształtek T (J), aby przypiąć je do elementu (D), a następnie przymocuj je w odpowiednim miejscu rurki (F), a następnie możesz dowolnie regulować kąt świecenia. Zobacz rysunek 8.

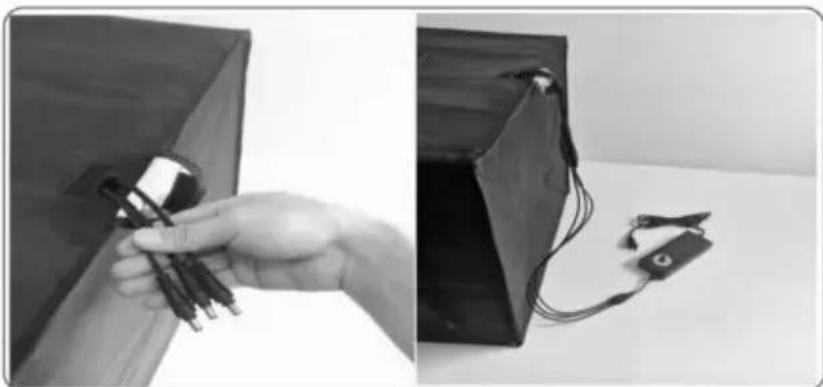

(2) Poprowadź przewód zasilający panelu oświetlenia LED przez mały otwór w prawej górnej części namiotu, patrz rysunek 9. Przeciągnij jak najwięcej przewodu zasilającego przez otwór, aby zminimalizować ryzyko przewód widoczny na zdjęciach.

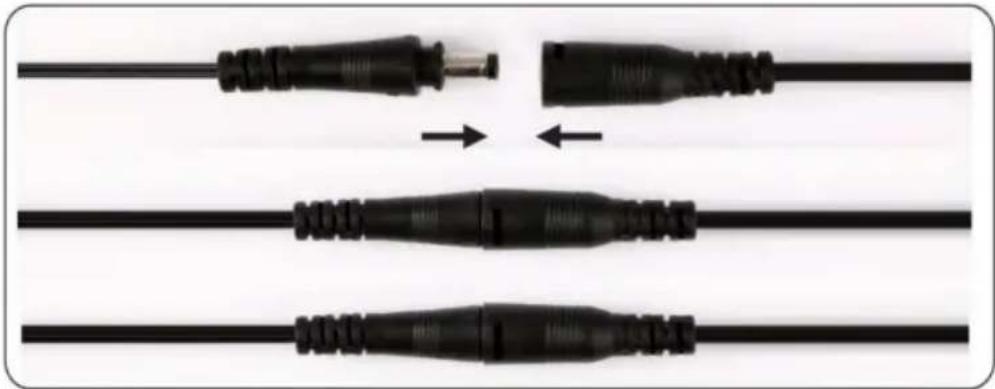

(3) Gdy przewody zostaną przełożone przez otwór namiotu, czas to zrobić podłącz do źródła zasilania. Podłącz oba panele świetlne LED (D) do źródła zasilania (E). Aby zapewnić prawidłowe działanie, należy upewnić się, że złącza są całkowicie osadzone. Zobacz rysunek 10.

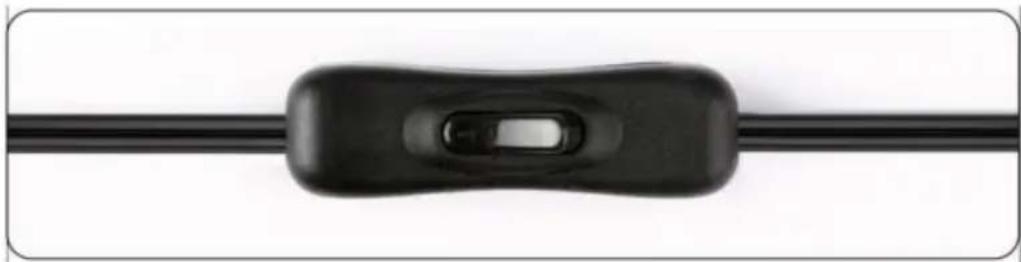

(4) Możesz teraz podłączyć zasilacz do gniazdka elektrycznego. Sterowanie oświetleniem odbywa się za pomocą włącznika/wyłącznika na przewodzie zasilającym. Zobacz rysunek 11.

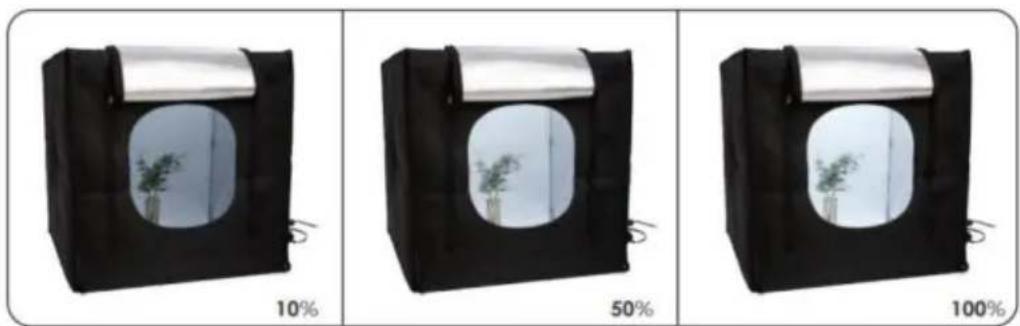

(5)Regulowana jasność: Jasność można regulować stopniowo i równomiernie za pomocą ściemniacza, co ułatwia wykonywanie profesjonalnych zdjęć oraz fotografowanie małych i dużych obiektów.Rysunek 12

Przełącznik regulacji jasności
Rysunek 12

Przełącznik regulacji jasności: wyłącz światło LED, obracając je

do końca w kierunku przeciwnym do ruchu wskazówek zegara.

Przełącznik regulacji jasności: obróć w prawo do

koniec, aby uzyskać maksymalną jasność.

Uwaga: Panele świetlne są bardzo jasne. Nie patrz bezpośrednio na podświetlany panel świetlny przez długi czas, gdy panel świetlny jest zapalony.

Uwaga: jeśli używasz zasilacza, należy użyć fabrycznego zasilacza niefabryczny zasilacz, spowoduje to uszkodzenie światła LED; W ciężkich przypadkach może spowodować pożar.

D. Zainstaluj tło.

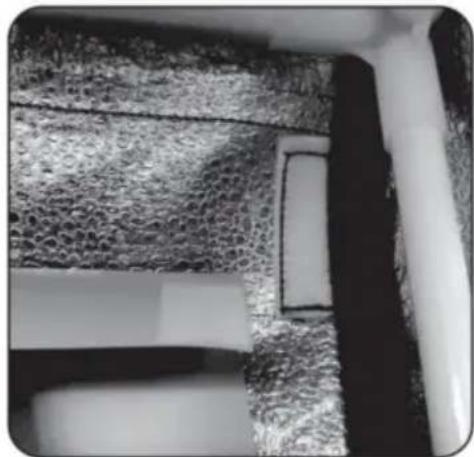

(1) Torba zawiera 3 rodzaje kolorowego tła (G). Wybierz odpowiedni tło produktu, rozerwij folię ochronną na rzep. Zobacz rysunek 13.

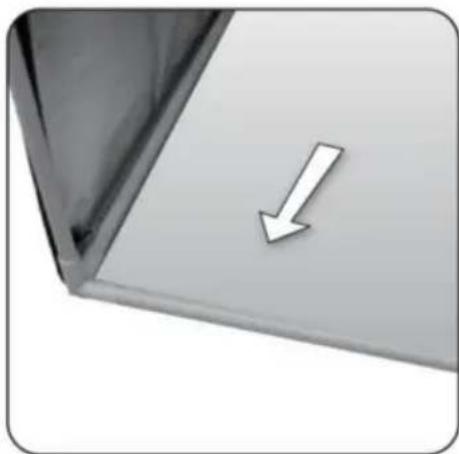

(2) Zamontuj tło pod rurą ramy, aby utrzymać je na miejscu (Rysunek 14).

E: Korzystanie z urządzenia Studio Box.

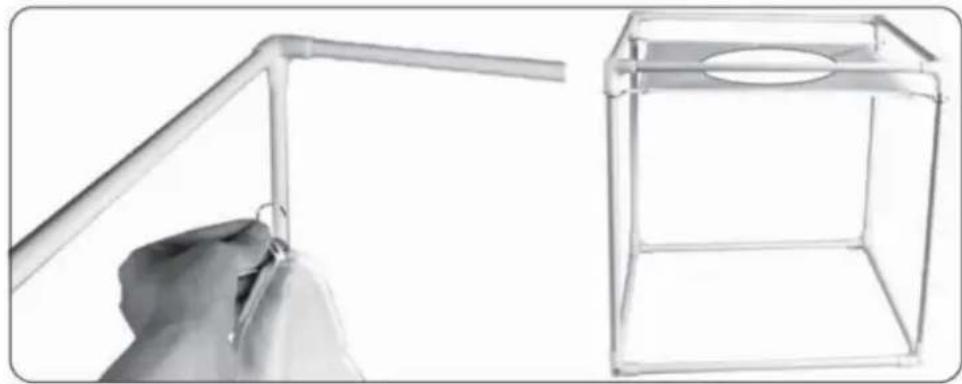

Twoje pudełko studyjne ma miękkie tło, które można przypiąć do ramki tubę, oferującą opcję miękkiego tła lub jeśli jest nałożona na diody LED rozproszy światło, dając Ci jeszcze więcej możliwości oświetlenia. Zobacz rysunek 15.

F: Pudełko studyjne jest teraz całkowicie zmontowane i gotowe do użycia kino!

Podaj zasilacz	AC 110-240 V 50/60 Hz
Rzeczywista moc	Regulacja 2-80 W
Natężenie oświetlenia	50-10000 mb
Temperatura koloru	5600K
Wskaźnik oddawania barw	95
Rozmiar lightboxa	32 stopy (80 cm)

PYTANIA I ODPOWIEDZI

1. Co powoduje migotanie światła?

A. Czy zasilacz nie jest akcesorium fabrycznym. b. Temperatura otoczenia jest zbyt wysoka, może to już minąć
zabezpieczenie temperaturowe. C.
Środowisko powietrza jest zbyt wilgotne.
D. Wystąpił problem z zasilaczem.

1. Co może powodować słabe światło?

A. Ustaw przełącznik ściemniacza na 80% obrotu. B.
Czy zasilacz nie jest akcesorium fabrycznym. C. Jeśli w pobliżu znajdują się inne źródła światła. D. Wystąpił problem z zasilaczem.
