ZK-RY-10 - Namiot Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Składane studio oświetleniowe LED (namiot studyjny)
Marka	Vevor
Model	ZK-RY-10
Zasilanie	AC 110-240 V, 50/60 Hz
Moc	2-80 W regulowana
Temperatura barwowa	5600 K
Współczynnik oddawania barw (CRI)	≥95
Natężenie oświetlenia	50-10000 Lux
Wymiary kabiny (ok.)	100 × 100 × 100 cm
Materiał ramy	Rurki metalowe z plastikowymi łącznikami
Materiał namiotu	Wnętrze srebrne, zewnętrze czarne
Liczba paneli LED	2
Regulator jasności	Tak, obrotowy (zgodnie z ruchem wskazówek zegara zwiększa)
Dołączone tło kolorowe	3 płótna (różne kolory)
Otwór na kabel	Tak, górny prawy bok
Zgodność	FCC Part 15, dyrektywa europejska 2012/19/WE
Zalecane zastosowanie	Fotografia produktowa, przenośne studio
Dołączone akcesoria	Rama (12 rurek, 8 narożników), namiot, 2 panele LED, adapter, 3 tła
Bezpieczeństwo	Nie patrzeć bezpośrednio na diody LED; używać wyłącznie oryginalnego adaptera
Konserwacja	Czyścić miękką, suchą szmatką; unikać wilgoci

Często zadawane pytania - ZK-RY-10 Vevor

Jak złożyć ramę studia oświetleniowego?

Włóż 12 rurek ramy (F) do 8 elementów narożnych (C) zgodnie z rysunkiem 1. Upewnij się, że rurki są całkowicie wciśnięte w narożniki, aby namiot prawidłowo pasował. Rama powinna tworzyć sześcian.

Jak zamontować panele LED?

Użyj dwóch elementów w kształcie litery T (J), aby zatrzasnąć każdy panel LED (D) na rurce ramy (F) w żądanym miejscu. Przeciągnij przewód zasilający przez otwór po prawej górnej stronie namiotu, a następnie podłącz panele do zasilacza (E). Upewnij się, że złącza są dobrze wciśnięte.

Jak ustawić jasność diod LED?

Jasność reguluje się pokrętłem obrotowym na przewodzie zasilającym. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć jasność (do 80 W), a przeciwnie, aby zmniejszyć lub wyłączyć. Nie patrzeć bezpośrednio na diody LED podczas ich pracy.

Co zrobić, jeśli światło migocze?

Możliwe przyczyny: nieoryginalny adapter, zbyt wysoka temperatura otoczenia (ochrona termiczna), nadmierna wilgotność lub problem z adapterem. Sprawdź, czy używasz dołączonego adaptera i czy środowisko mieści się w granicach roboczych.

Co zrobić, jeśli światło jest słabe?

Upewnij się, że pokrętło jest obrócone co najmniej w 80% zakresu. Sprawdź, czy adapter jest oryginalny i czy w pobliżu nie ma innych źródeł światła, które mogłyby zakłócać. Jeśli problem będzie się powtarzał, adapter może być uszkodzony.

Jakiego zasilania powinienem użyć?

Używaj wyłącznie zasilacza sieciowego dostarczonego przez producenta. Użycie nieoryginalnego adaptera może uszkodzić diody LED i spowodować pożar. Adapter akceptuje napięcie wejściowe 110-240 V, 50/60 Hz.

Jak czyścić namiot studyjny?

Czyść namiot miękką, suchą szmatką. Nie używaj środków chemicznych ani wody. W razie potrzeby delikatnie odkurz. Przechowuj namiot w torbie, gdy nie jest używany, aby uniknąć kurzu.

Czy mogę używać innych teł niż dołączone?

Tak, możesz używać innych tkanin lub papierów jako tła, pod warunkiem, że są przymocowane pod rurkami ramy. Dołączone tła są mocowane na rzepy i można je łatwo wymienić.

Czy studio oświetleniowe jest składane do transportu?

Tak, ramę można zdemontować, a namiot złożyć. Wszystko przechowuj w dołączonej torbie. Panele LED należy wyjąć i zapakować osobno. Zestaw jest kompaktowy i łatwy do transportu.

Jaka jest temperatura barwowa diod LED?

Temperatura barwowa wynosi 5600 K, co odpowiada naturalnemu światłu dziennemu. Wskaźnik oddawania barw (CRI) wynosi co najmniej 95, co gwarantuje wierne odwzorowanie kolorów fotografowanych obiektów.

INSTRUKCJA OBSŁUGI ZK-RY-10 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Składane pudełko studyjne z lampą pierścieniową LED INSTRUKCJA OBSŁUGI

MODEL: ZK-RY-10

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

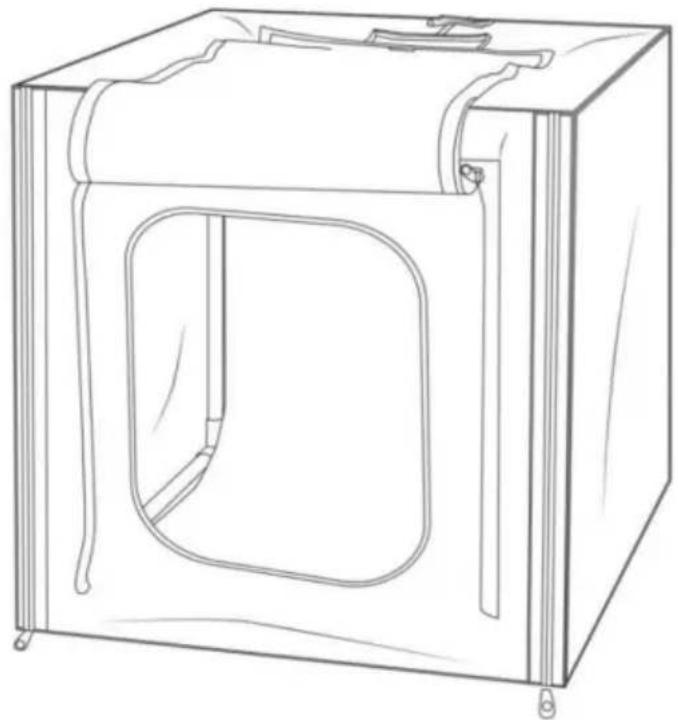

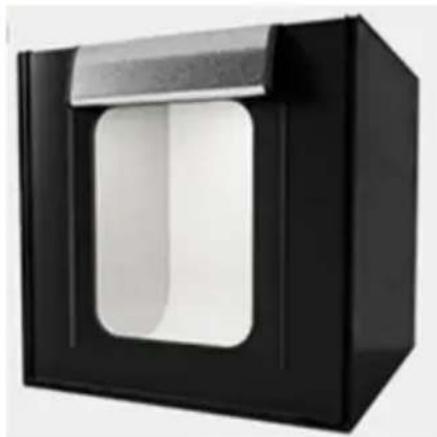

Składany pierścień LED

Lekkie pudełko studyjne

MODEL:ZK-RY-10

(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

Dziękujemy bardzo za wybranie Studio Box. Przed użyciem produktu przeczytaj niniejszą instrukcję, ponieważ może ona zawierać pewne informacje, których nie znasz. Jeśli masz jakieś pytania, wyświetl nam e-mail za pośrednictwem Amazonka.

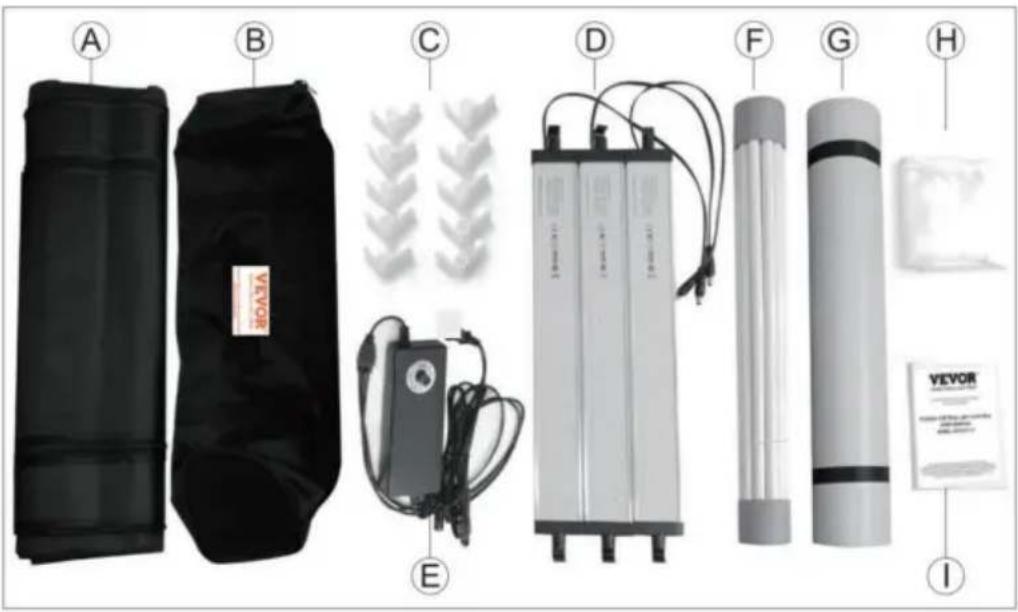

LISTA PAKIETÓW

A. Namiot studyjny * 1
B. Torba transportowa *1
C. Elementy narożne *10
D. Panel świetlny LED *3 E.
Zasilacz *1 F. Rama
rurowa *12
G. Tło *5 H. Miękkie
tło *1 I. Instrukcje *1

MONTAŻ PUDEŁKA STUDIO

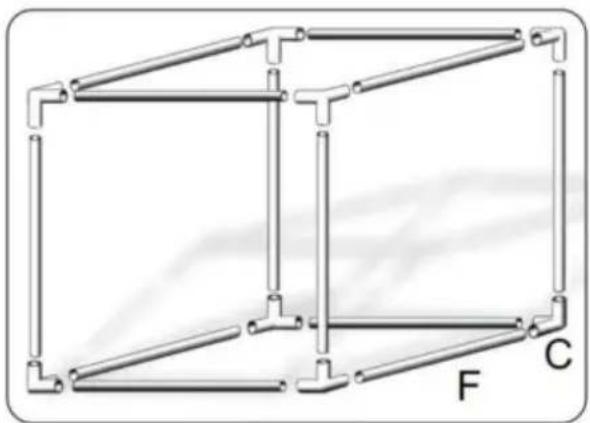

A. Montaż ramy: (1) Do montażu pudełka studyjnego użyj 12 rurek ramy (F) i 8 elementów narożnych (C), jak pokazano na rysunku 1.

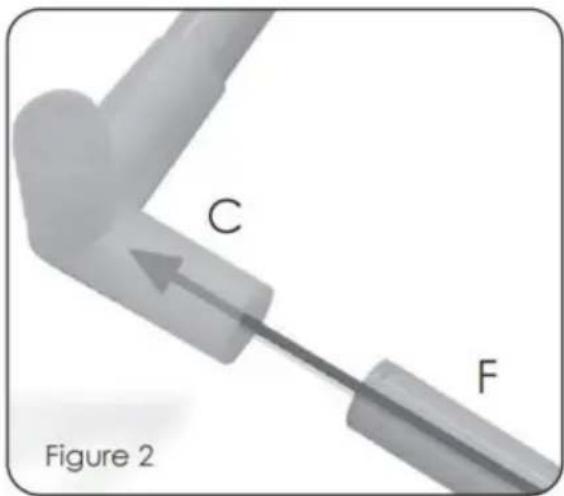

(2) Upewnij się, że wszystkie rurki ramy są całkowicie osadzone w narożniku elementów, ponieważ będzie to miało kluczowe znaczenie, aby namiot studyjny prawidłowo pasował do ramy. Zobacz rysunek 2.

Uwaga: F musi być zainstalowany w najbardziej wewnętrznej części C. Jeśli montaż nie zostanie wykonany, namiot nie będzie pasował do wspornika podczas montażu

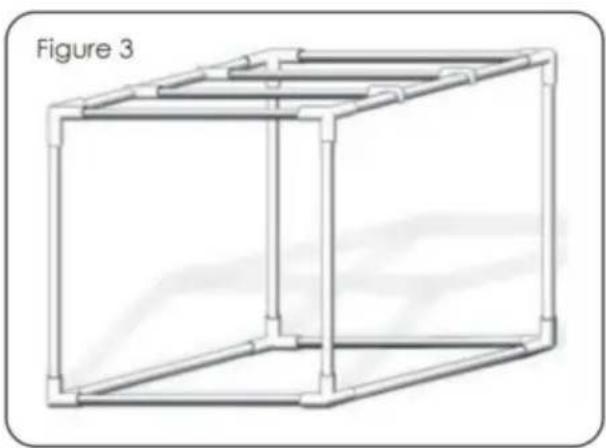

(3) Kiedy konstrukcja jest już ukończona, powinna wyglądać jak na rysunku 3. Jest już gotowa do przykrycia namiotem.

B. Montaż namiotu studyjnego.

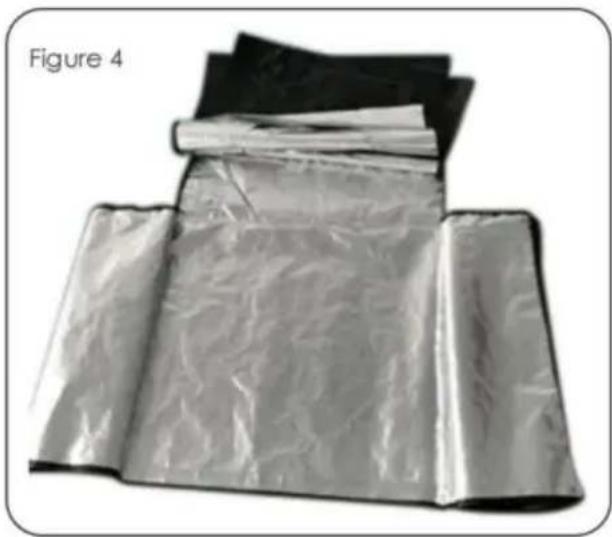

(1) Wyjmij namiot z torby i rozłóż go, wtedy będziesz mógł wyraźnie zobacz i rozróżnij przód i tył, lewą i prawą stronę, a także górną i dolną część namiotu. Ale muszę ci przypomnieć: wnętrze jest srebrne, na zewnątrz czarne. (patrz rysunek 4).

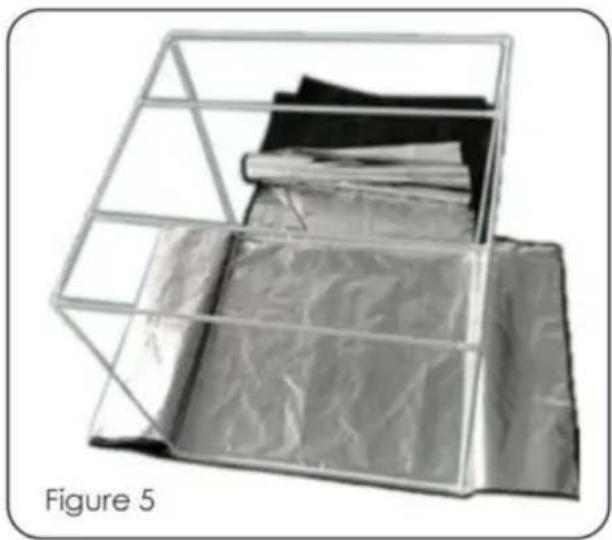

(2) Określ kierunek wspornika i umieść go na środku pokrycia namiotu (rysunek 3). Pamiętaj, że klamra musi być wpięta w odpowiednie miejsce, w przeciwnym razie zamek nie zostanie zaciągnięty. (jak pokazano na rysunku 5 poniżej).

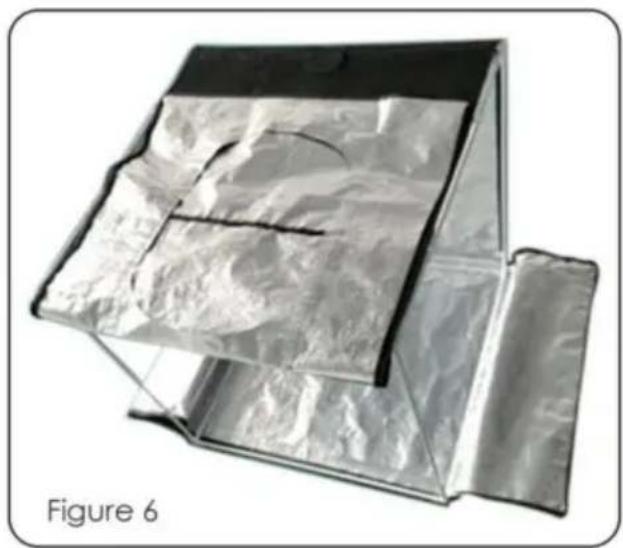

(3) Rozłoż materiał równomiernie i płasko na wspornikach (Rysunek 6).

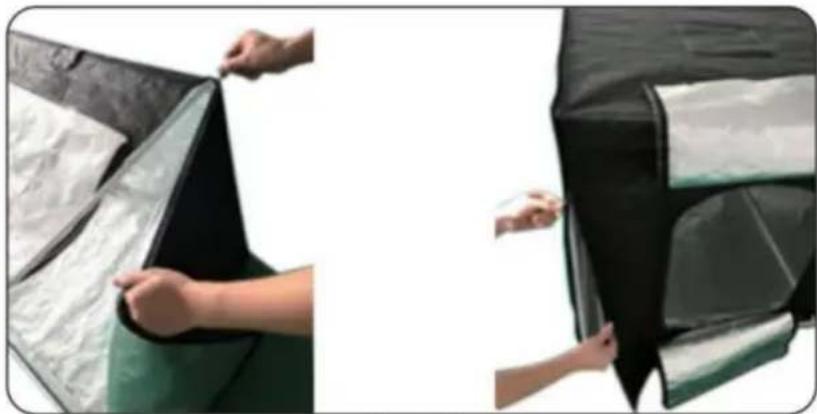

(4) Połącz wszystkie powierzchnie namiotu za pomocą zamka błyskawicznego. Zamek należy oddzielić od lewej i prawej strony, całkowicie wyciągnąć zamek od dołu tyłu (ryc. 7).

C. Montaż panelu oświetlenia LED.

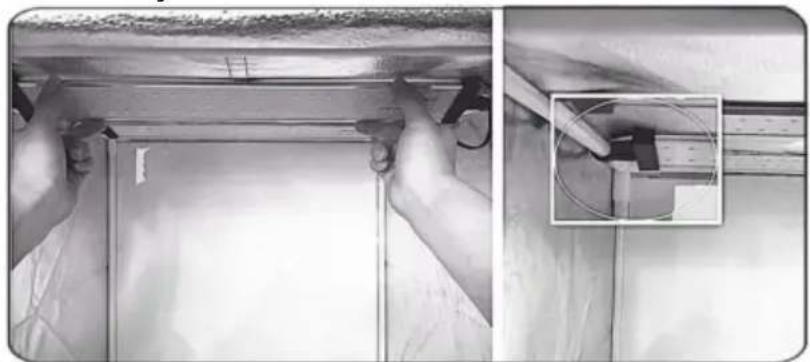

(1) Użyj oddzielnie dwóch kształtek T (J), aby przypiąć je do elementu (D), a następnie przymocuj je w odpowiednim miejscu rurki (F), a następnie możesz dowolnie regulować kąt świecenia. Zobacz rysunek 8.

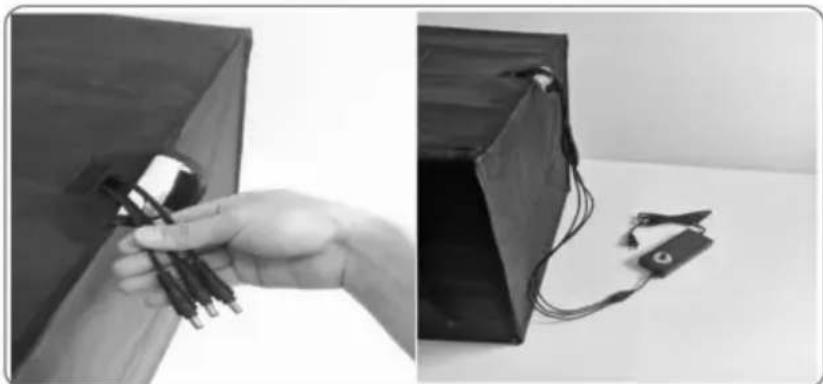

(2) Poprowadź przewód zasilający panelu oświetlenia LED przez mały otwór w prawej górnej części namiotu, patrz rysunek 9. Przeciągnij jak najwięcej przewodu zasilającego przez otwór, aby zminimalizować ryzyko przewód widoczny na zdjęciach.

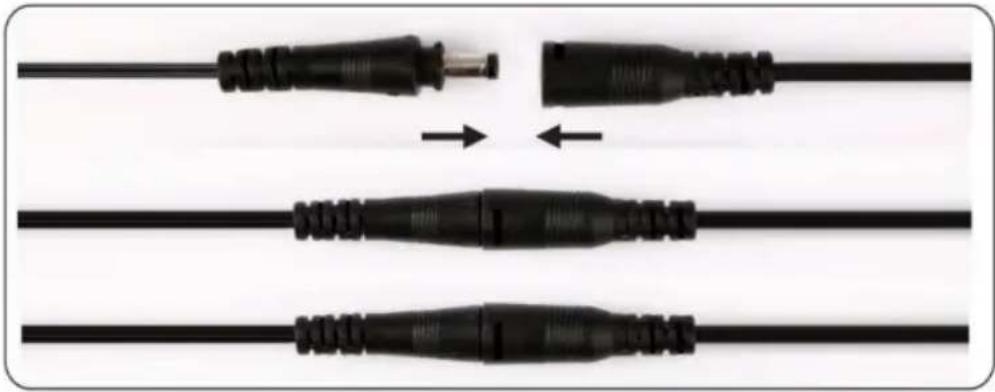

(3) Gdy przewody zostaną przełożone przez otwór namiotu, czas to zrobić podłącz do źródła zasilania. Podłącz oba panele świetlne LED (D) do źródła zasilania (E). Aby zapewnić prawidłowe działanie, należy upewnić się, że złącza są całkowicie osadzone. Zobacz rysunek 10.

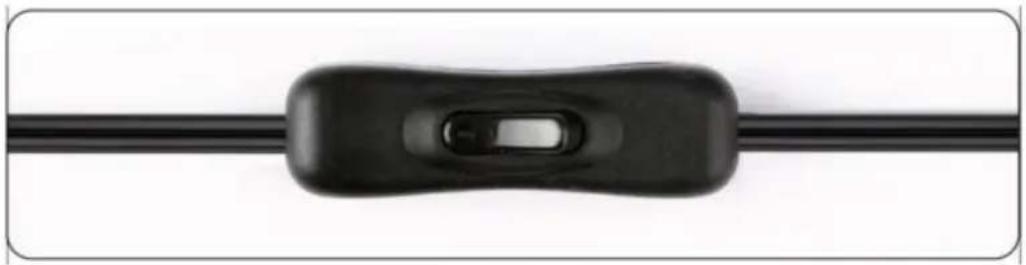

(4) Możesz teraz podłączyć zasilacz do gniazdka elektrycznego. Sterowanie oświetleniem odbywa się za pomocą włącznika/wyłącznika na przewodzie zasilającym. Zobacz rysunek 11.

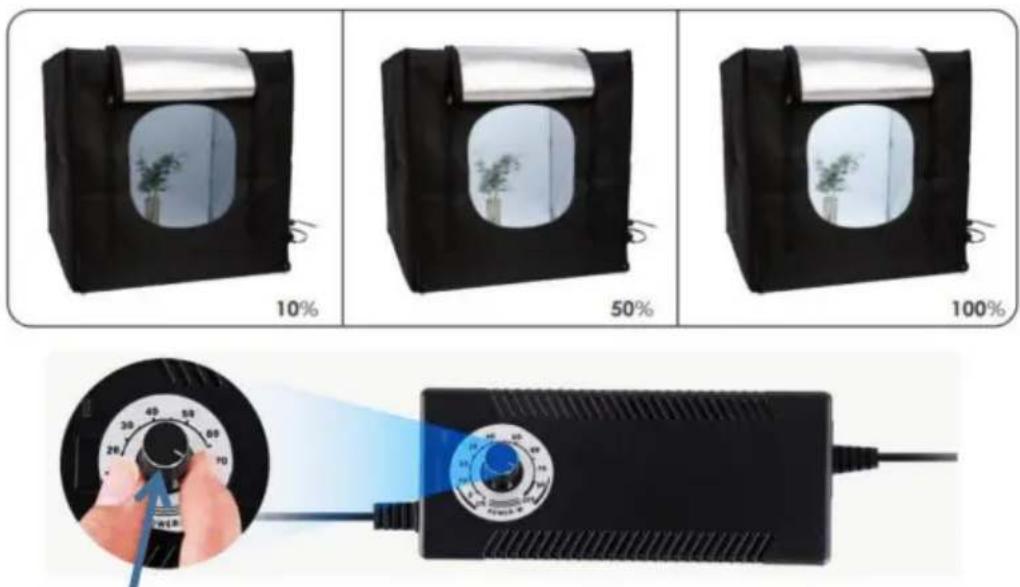

(5)Regulowana jasność: Jasność można regulować stopniowo i równomiernie za pomocą ściemniacza, co ułatwia wykonywanie profesjonalnych zdjęć oraz fotografowanie małych i dużych obiektów.Rysunek 12

Przełącznik regulacji jasności Rysunek 12

Przełącznik regulacji jasności: wyłącz światło LED, obracając je

do końca w kierunku przeciwnym do ruchu wskazówek zegara.

Przełącznik regulacji jasności: obróć w prawo do koniec, aby uzyskać maksymalną jasność.

Uwaga: Panele świetlne są bardzo jasne. Nie patrz bezpośrednio na podświetlany panel świetlny przez długi czas, gdy panel świetlny jest zapalony.

Uwaga: jeśli używasz zasilacza, należy użyć fabrycznego zasilacza niefabryczny zasilacz, spowoduje to uszkodzenie światła LED; W ciężkich przypadkach może spowodować pożar.

D. Zainstaluj tło.

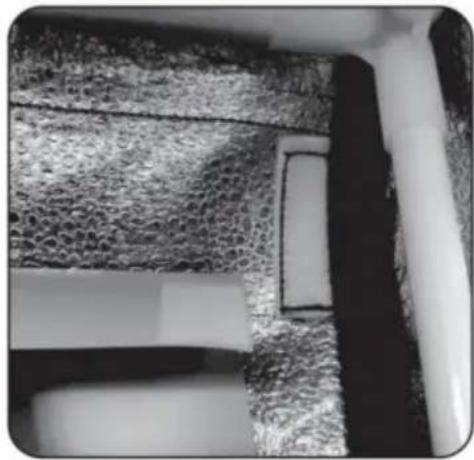

(1) Torba zawiera 3 rodzaje kolorowego tła (G). Wybierz odpowiedni tło produktu, rozerwij folię ochronną na rzep. Zobacz rysunek 13.

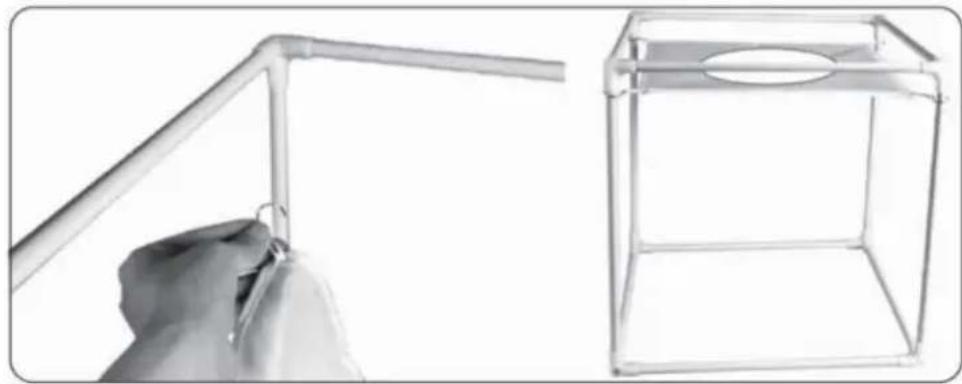

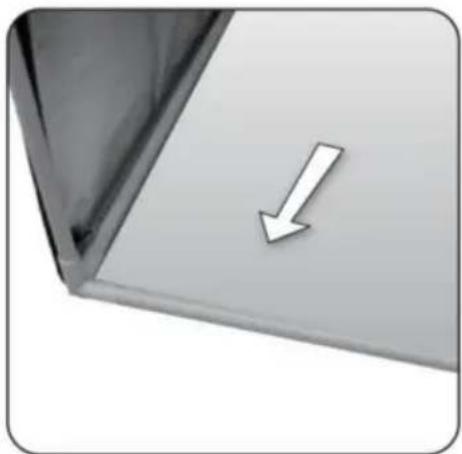

(2) Zamontuj tło pod rurą ramy, aby utrzymać je na miejscu (Rysunek 14).

E: Korzystanie z urządzenia Studio Box.

Twoje pudełko studyjne ma miękkie tło, które można przypiąć do ramki tubę, oferującą opcję miękkiego tła lub jeśli jest nałożona na diody LED rozproszy światło, dając Ci jeszcze więcej możliwości oświetlenia. Zobacz rysunek 15.

F: Pudełko studyjne jest teraz całkowicie zmontowane i gotowe do użycia kino!

Podaj zasilacz	AC 110-240 V 50/60 Hz
Rzeczywista moc	Regulacja 2-80 W
Natężenie oświetlenia	50-10000 mb
Temperatura koloru	5600K
Wskaźnik oddawania barw	95
Rozmiar lightboxa	39 stóp (100 cm)

PYTANIA I ODPOWIEDZI

1. Co powoduje migotanie światła?

A. Czy zasilacz nie jest akcesorium fabrycznym. b. Temperatura otoczenia jest zbyt wysoka, może to już minąć
zabezpieczenie temperaturowe. C.
Środowisko powietrza jest zbyt wilgotne.
D. Wystąpił problem z zasilaczem.

1. Co może powodować słabe światło?

A. Ustaw przełącznik ściemniacza na 80% obrotu. B.
Czy zasilacz nie jest akcesorium fabrycznym. C. Jeśli w pobliżu znajdują się inne źródła światła. D. Wystąpił problem z zasilaczem.
