Produkttyp	Zusammenklappbare LED-Studiobox (Studiozelt)
Marke	Vevor
Modell	ZK-RY-10
Stromversorgung	AC 110-240 V, 50/60 Hz
Leistung	2-80 W einstellbar
Farbtemperatur	5600 K
Farbwiedergabeindex (CRI)	≥95
Beleuchtungsstärke	50-10000 Lux
Kabinengröße (ca.)	100 × 100 × 100 cm
Rahmenmaterial	Metallrohre mit Kunststoffverbindern
Zeltstoff	Innen silber, außen schwarz
Anzahl LED-Paneele	2
Helligkeitsregler	Ja, drehbar (im Uhrzeigersinn zum Erhöhen)
Farbiger Hintergrund inbegriffen	3 Tücher (verschiedene Farben)
Kabeldurchführung	Ja, oben rechts
Konformität	FCC Teil 15, EU-Richtlinie 2012/19/EG
Empfohlene Verwendung	Produktfotografie, tragbares Studio
Enthaltenes Zubehör	Rahmen (12 Rohre, 8 Ecken), Zelt, 2 LED-Paneele, Adapter, 3 Hintergründe
Sicherheit	Nicht direkt in die LEDs schauen; ausschließlich den Originaladapter verwenden
Pflege	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit vermeiden

Häufig gestellte Fragen - ZK-RY-10 Vevor

Wie montiere ich den Rahmen der Studiobox?

Setzen Sie die 12 Rahmenrohre (F) in die 8 Eckteile (C) ein, wie in Abbildung 1 gezeigt. Stellen Sie sicher, dass die Rohre vollständig in die Ecken eingedrückt sind, damit das Zelt richtig passt. Der Rahmen sollte einen Würfel bilden.

Wie installiere ich die LED-Paneele?

Verwenden Sie zwei T-förmige Teile (J), um jedes LED-Paneel (D) auf das Rahmenrohr (F) an der gewünschten Stelle zu klicken. Führen Sie das Stromkabel durch die vorgesehene Öffnung oben rechts am Zelt und schließen Sie dann die Paneele an das Netzteil (E) an. Stellen Sie sicher, dass die Stecker richtig eingedrückt sind.

Wie stelle ich die Helligkeit der LEDs ein?

Die Helligkeit wird mit dem Drehregler am Stromkabel eingestellt. Drehen Sie im Uhrzeigersinn, um die Helligkeit zu erhöhen (bis zu 80 W), und gegen den Uhrzeigersinn, um zu verringern oder auszuschalten. Schauen Sie nicht direkt in die LEDs, wenn sie eingeschaltet sind.

Was tun, wenn das Licht flackert?

Mögliche Ursachen sind: ein nicht originaler Adapter, zu hohe Umgebungstemperatur (Thermoschutz), übermäßige Feuchtigkeit oder ein Problem mit dem Adapter. Überprüfen Sie, ob Sie den mitgelieferten Adapter verwenden und ob die Umgebung innerhalb der Betriebsgrenzen liegt.

Was tun, wenn das Licht schwach ist?

Stellen Sie sicher, dass der Regler mindestens 80 % seines Drehbereichs erreicht hat. Überprüfen Sie, ob der Adapter der Originaladapter ist und ob keine anderen Lichtquellen in der Nähe stören. Wenn das Problem weiterhin besteht, könnte der Adapter defekt sein.

Welches Netzteil soll ich verwenden?

Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Netzteil. Die Verwendung eines nicht originalen Adapters kann die LEDs beschädigen und einen Brand verursachen. Der Adapter akzeptiert eine Eingangsspannung von 110-240 V, 50/60 Hz.

Wie reinige ich das Studierzelt?

Reinigen Sie das Zelt mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Wasser. Bei Bedarf können Sie es vorsichtig entstauben. Bewahren Sie das Zelt bei Nichtgebrauch in der Tasche auf, um Staub zu vermeiden.

Kann ich andere Hintergründe als die mitgelieferten verwenden?

Ja, Sie können andere Stoffe oder Papiere als Hintergrund verwenden, sofern sie unter den Rahmenrohren befestigt werden. Die mitgelieferten Hintergründe werden mit Klettband befestigt und können leicht ausgetauscht werden.

Ist die Studiobox zum Transport zusammenklappbar?

Ja, der Rahmen lässt sich zerlegen und das Zelt zusammenfalten. Verstauen Sie alles in der mitgelieferten Tasche. Die LED-Paneele müssen entfernt und separat verpackt werden. Das Set ist kompakt und leicht zu transportieren.

Was ist die Farbtemperatur der LEDs?

Die Farbtemperatur beträgt 5600 K, was natürlichem Tageslicht entspricht. Der Farbwiedergabeindex (CRI) beträgt mindestens 95 und gewährleistet eine originalgetreue Farbwiedergabe Ihrer Motive.

BEDIENUNGSANLEITUNG ZK-RY-10 Vevor

Technischer Support und E-Garantie-Zertifikat

Faltbare LED-Ringlicht-Studiobox

BENUTZERHANDBUCH

MODELL: ZK-RY-10

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

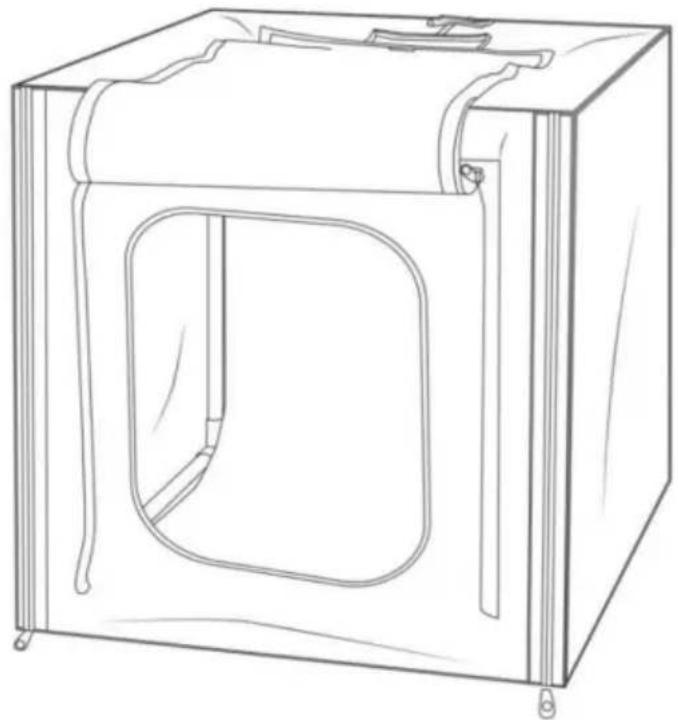

Faltbarer LED-Ring

Lichtstudio Box

MODELL:ZK-RY-10

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Vielen Dank, dass Sie sich für Studio Box entschieden haben. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts, da es möglicherweise einige Informationen enthält, die Sie nicht kennen. Wenn Sie Fragen haben, senden Sie uns bitte eine E-Mail über Amazonas.

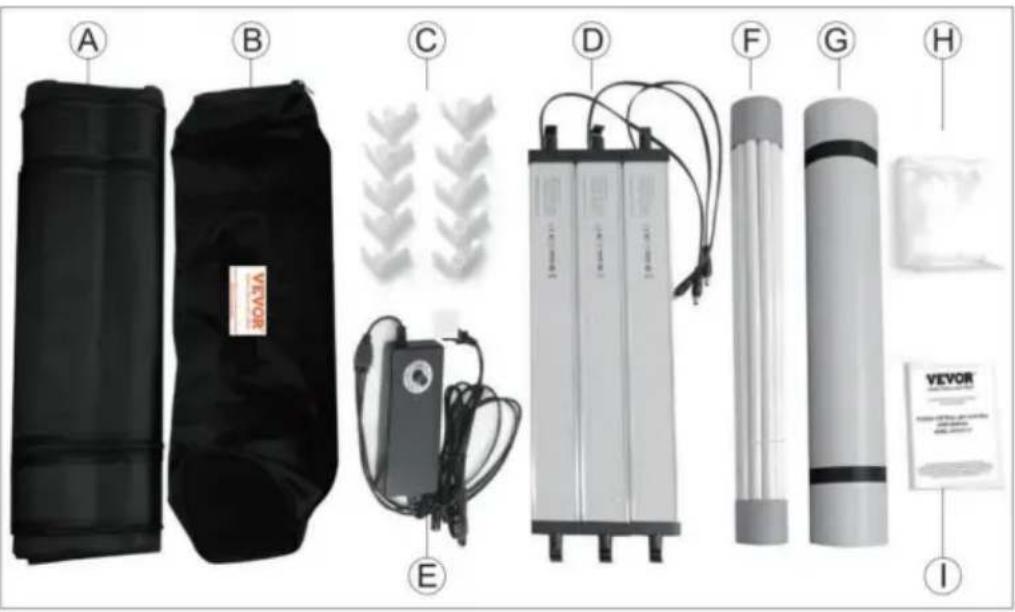

PAKETLISTE

A. Studiozelt *1
B. Tragetasche *1
C. Eckstücke *10
D. LED-Lichtpanel *3 E.
Netzteil *1 F. Rahmenrohr
*12
G. Hintergrund *5
H. Weicher Hintergrund *1 I.
Anleitung *1

STUDIOBOX MONTAGE

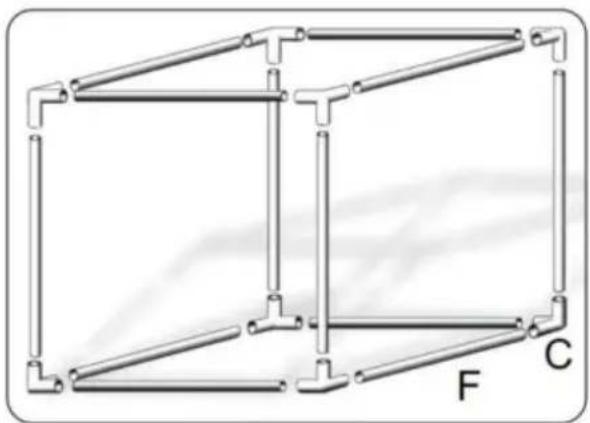

A. Rahmenmontage: (1) Verwenden Sie 12 Rahmenrohre (F) und 8 Eckstücke (C), wie in Abbildung 1 gezeigt, um die Studiobox zusammenzubauen.

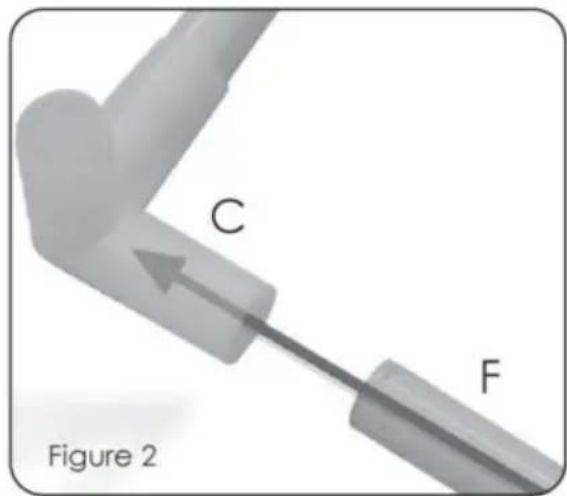

(2)Stellen Sie sicher, dass alle Rahmenrohre vollständig in der Ecke sitzen Teile, da dies entscheidend ist, damit das Studiozelt richtig über den Rahmen passt. Siehe Abbildung 2.

Hinweis: F muss im innersten Teil des C installiert werden. Wenn die Installation nicht vorhanden ist, passt das Zelt beim Zusammenbau nicht in die Halterung

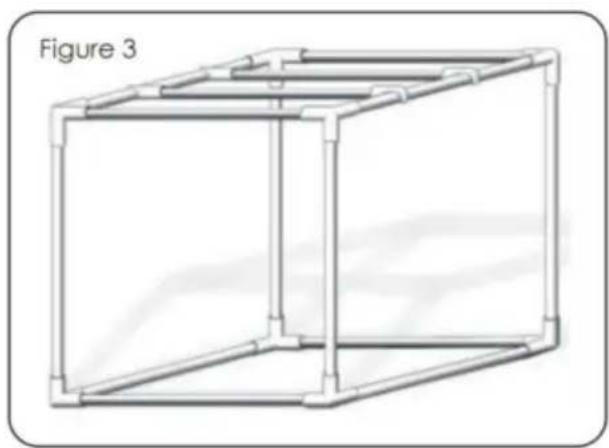

(3) Wenn das Gerüst fertig ist, sollte es wie in Abbildung 3 aussehen. Es kann nun mit dem Zelt abgedeckt werden.

B. Aufbau des Studiozeltes.

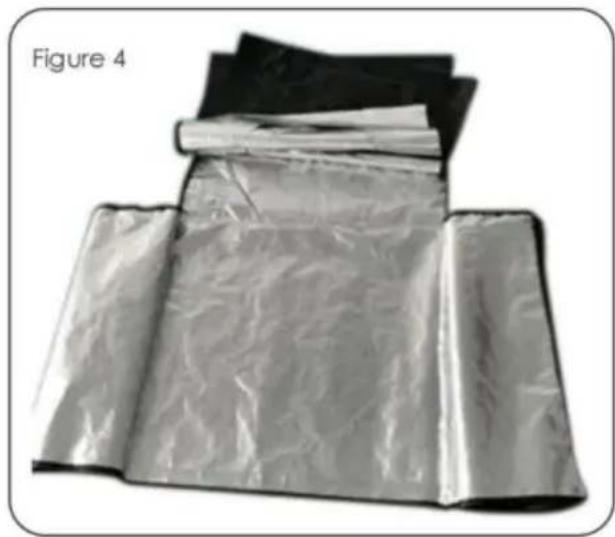

(1) Nehmen Sie das Zelt aus der Tasche und breiten Sie es aus, dann können Sie deutlich Sehen und unterscheiden Sie Vorder- und Rückseite, links und rechts sowie Ober- und Unterseite des Zeltes. Aber ich muss Sie daran erinnern: Die Innenseite ist silber, die Außenseite schwarz. (siehe Abbildung 4).

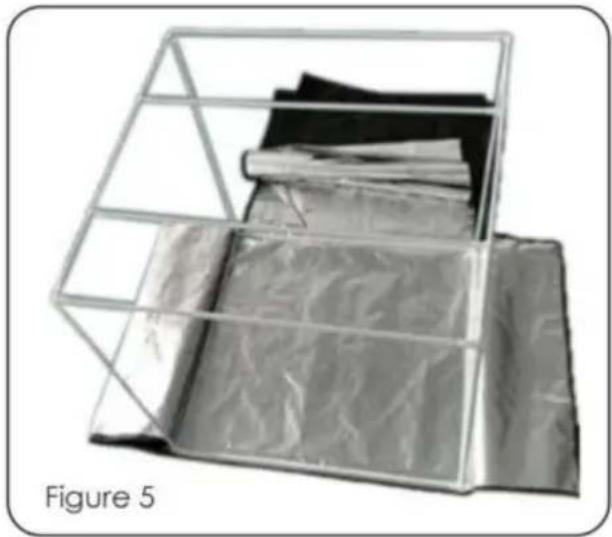

(2) Unterscheiden Sie die Richtung der Halterung und platzieren Sie sie in der Mitte des Zelttuchs (Abbildung 3). Beachten Sie, dass die Halterung an der richtigen Stelle angebracht werden muss, da sich der Reißverschluss sonst nicht öffnen lässt (siehe Abbildung 5 unten).

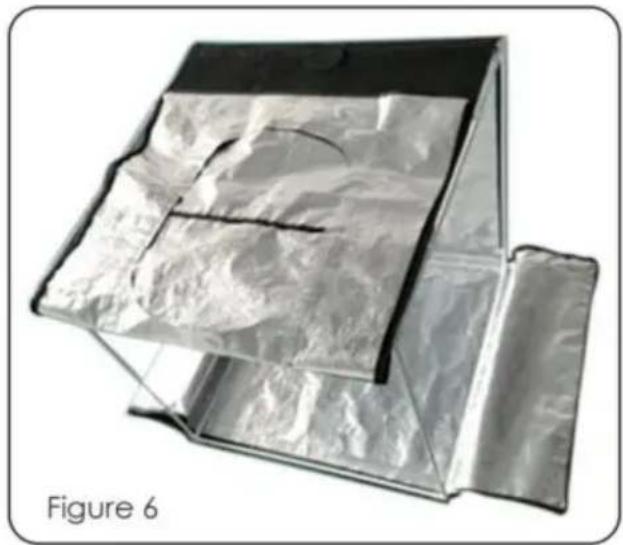

(3) Legen Sie das Material gleichmäßig und flach auf die Halterungen (Abbildung 6).

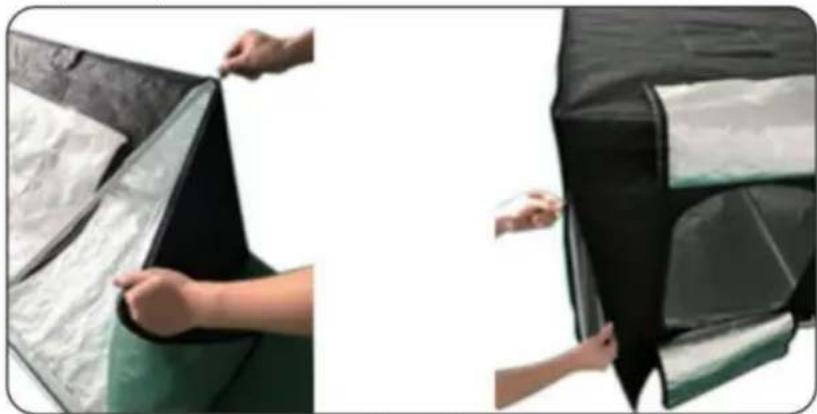

(4) Verbinden Sie alle Flächen des Zeltes mit einem Reißverschluss. Der Reißverschluss sollte von der linken und rechten Seite getrennt sein. Ziehen Sie den Reißverschluss von der Unterseite der Rückseite vollständig heraus (Abb. 7).

C. LED-Lichtpanel zusammenbauen.

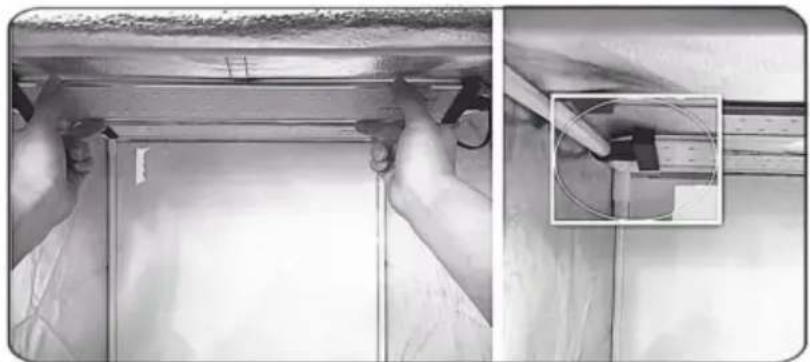

(1) Befestigen Sie zwei T-förmige (J) einzeln am Teil (D) und befestigen Sie sie dann an der entsprechenden Stelle der Röhre (F). Anschließend können Sie den Beleuchtungswinkel beliebig einstellen. Siehe Abbildung 8.

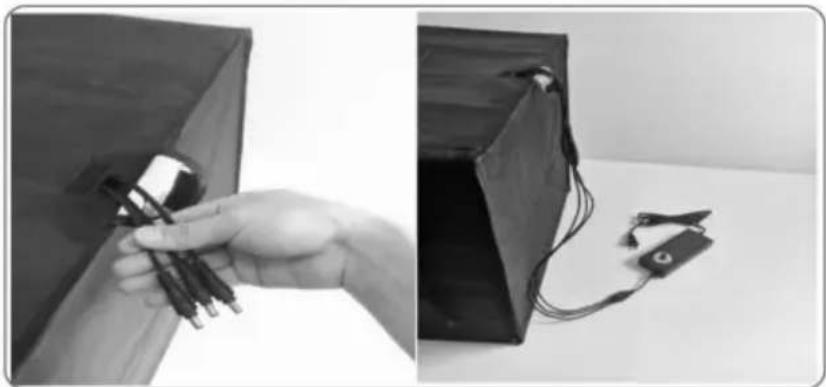

(2) Führen Sie das Netzkabel des LED-Lichtpaneels durch die kleine Öffnung an der oberen rechten Seite des Zelts, siehe Abbildung 9. Ziehen Sie so viel Netzkabel wie möglich durch die Öffnung, um die Möglichkeit zu minimieren, dass das Kabel auf Ihren Bildern sichtbar ist.

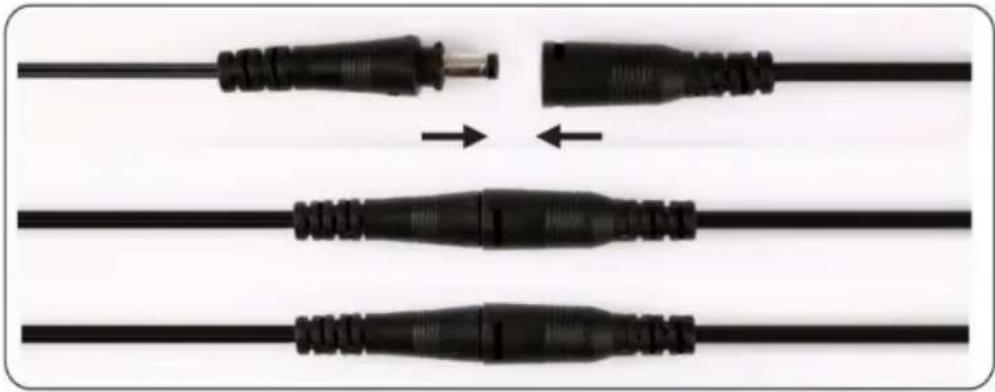

(3) Sobald die Drähte durch die Öffnung des Zeltes gefischt sind, ist es Zeit, Verbinden Sie beide LED-Lichtpaneele (D) mit dem Netzteil (E). Stellen Sie sicher, dass die Anschlüsse vollständig sitzen, um einen ordnungsgemäßen Betrieb zu gewährleisten. Siehe Abbildung 10.

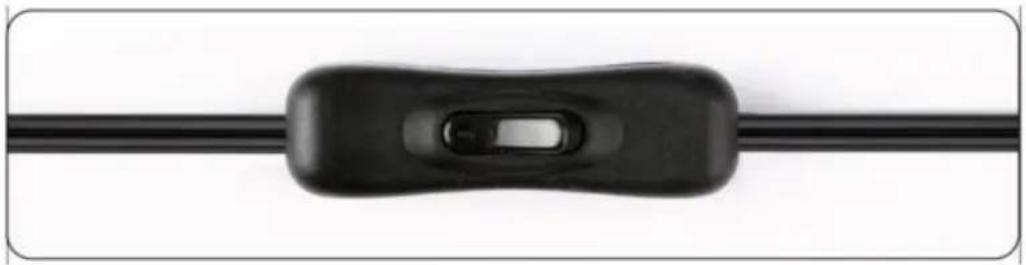

(4)Sie können das Netzteil nun an eine Steckdose anschließen. Die Beleuchtung wird über den EIN/AUS-Schalter am Netzkabel gesteuert. Siehe Abbildung 11.

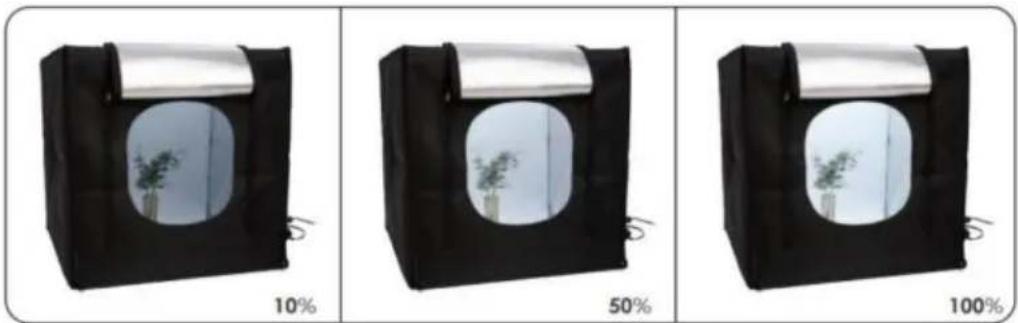

11 (5)Einstellbare Helligkeit: Mit dem Dimmerschalter können Sie die Helligkeit schrittweise und gleichmäßig einstellen, was Ihnen hilft, professionelle Bilder und Fotos von kleinen bis großen Objekten aufzunehmen.Abbildung 12

Helligkeit einstellbarer Schalter Abbildung 12

YHelligkeitsregler: Schalten Sie das LED-Licht aus, indem Sie ihn drehen gegen den Uhrzeigersinn bis zum Ende.

ÿHelligkeitsregler: Im Uhrzeigersinn drehen, bis die

Ende für maximale Helligkeit.

Achtung: Die Leuchtplatten sind sehr hell. Schauen Sie nicht direkt in die Beleuchtetes Lichtpanel für lange Zeit, wenn das Lichtpanel leuchtet.

Hinweis: Bei Verwendung eines

nicht werkseitig verwendetes Netzteil kann zu Schäden an der LED-Leuchte führen. In schweren Fällen kann es zu einem Brand kommen.

D. Installieren Sie den Hintergrund.

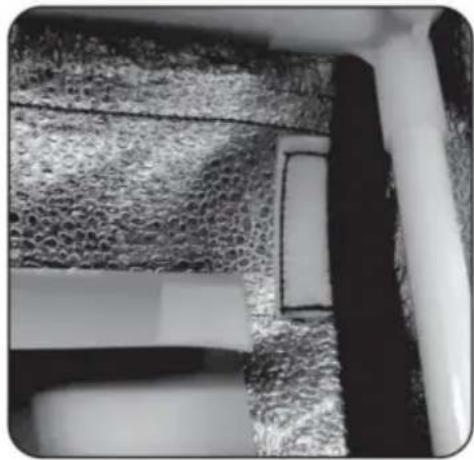

(1)Die Tasche enthält 3 Arten von Farbhintergrund (G). Wählen Sie einen geeigneten Produkthintergrund, reißen Sie die Klett-Schutzfolie ab. Siehe Abbildung 13.

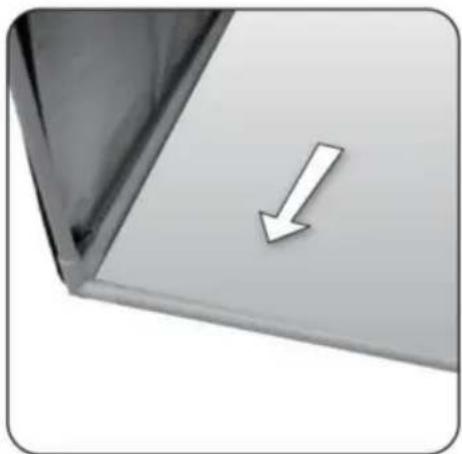

(2) Passen Sie den Hintergrund unter dem Rahmenrohr an, um ihn an Ort und Stelle zu halten (Abbildung 14).

E: Verwenden Ihrer Studio-Box.

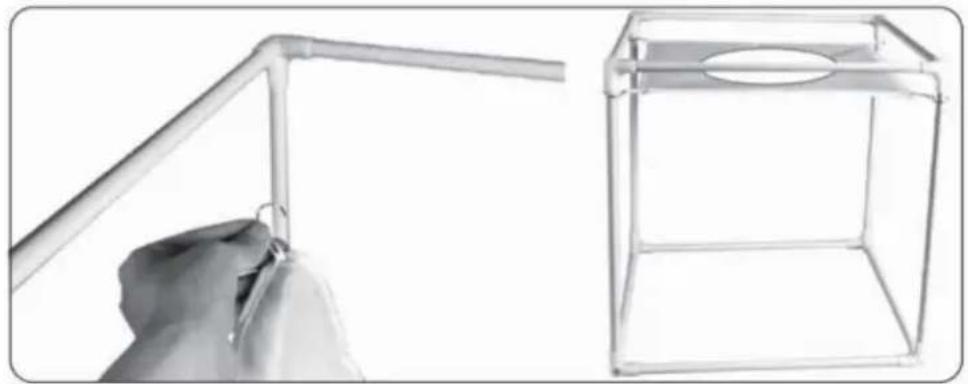

Ihre Studiobox wird mit einem weichen Hintergrund geliefert, der am Rahmen befestigt wird Röhre, die Ihnen einen weichen Hintergrund bietet, oder wenn sie über die LEDs drapiert wird, streut das Licht und bietet Ihnen noch mehr Beleuchtungsmöglichkeiten. Siehe Abbildung 15.

F: Die Studiobox ist nun komplett montiert und bereit zur Aufnahme Bilder!

Geben Sie das Netzteil ein	Wechselstrom 110–240 V, 50/60 Hz
Tatsächliche Leistung	2-80W einstellbar
Beleuchtungsstärke	50-10000 lm
Farbtemperatur	5600K
Farbwiedergabeindex	95
Leuchtkastengröße	39 Fuß (100 cm)

FRAGEN UND ANTWORTEN

1. Was verursacht das flackernde Licht?

a. Ob das Netzteil kein Fabrikzubehör ist. b. Umgebungstemperatur zu hoch ist, kann es über

Temperaturschutz. c. Die Luftumgebung ist zu feucht.

d. Es gab ein Problem mit dem Netzteil.

2. Was kann die Ursache für schwaches Licht sein?

a. Stellen Sie den Dimmerschalter auf eine Drehung von 80 % ein. b. Ob das Netzteil kein Werkszubehör ist. c. Ob sich in der Nähe andere Lichtquellen befinden. d. Es liegt ein Problem mit dem Netzteil vor.
